解析电流互感器现场检定常见问题

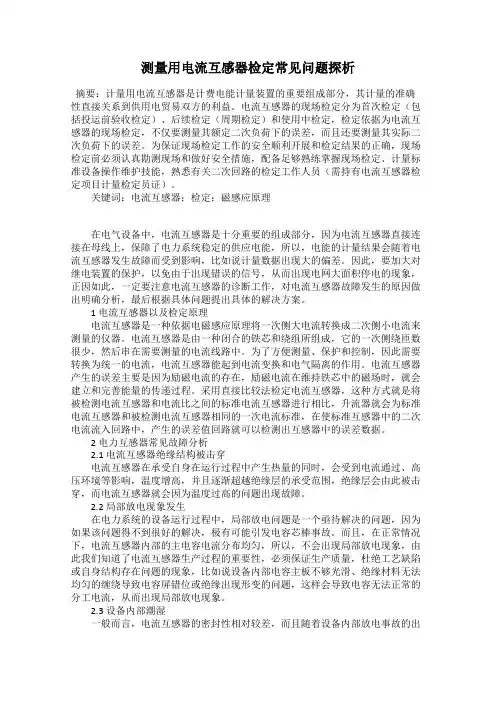

测量用电流互感器检定常见问题探析摘要：计量用电流互感器是计费电能计量装置的重要组成部分，其计量的准确性直接关系到供用电贸易双方的利益。

电流互感器的现场检定分为首次检定（包括投运前验收检定）、后续检定（周期检定）和使用中检定，检定依据为电流互感器的现场检定，不仅要测量其额定二次负荷下的误差，而且还要测量其实际二次负荷下的误差。

为保证现场检定工作的安全顺利开展和检定结果的正确，现场检定前必须认真勘测现场和做好安全措施，配备足够熟练掌握现场检定、计量标准设备操作维护技能，熟悉有关二次回路的检定工作人员（需持有电流互感器检定项目计量检定员证）。

关键词：电流互感器；检定；磁感应原理在电气设备中，电流互感器是十分重要的组成部分，因为电流互感器直接连接在母线上，保障了电力系统稳定的供应电能，所以，电能的计量结果会随着电流互感器发生故障而受到影响，比如说计量数据出现大的偏差。

因此，要加大对继电装置的保护，以免由于出现错误的信号，从而出现电网大面积停电的现象，正因如此，一定要注意电流互感器的诊断工作，对电流互感器故障发生的原因做出明确分析，最后根据具体问题提出具体的解决方案。

1 电流互感器以及检定原理电流互感器是一种依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。

电流互感器是由一种闭合的铁芯和绕组所组成，它的一次侧绕匝数很少，然后串在需要测量的电流线路中。

为了方便测量、保护和控制，因此需要转换为统一的电流，电流互感器能起到电流变换和电气隔离的作用。

电流互感器产生的误差主要是因为励磁电流的存在，励磁电流在维持铁芯中的磁场时，就会建立和完善能量的传递过程。

采用直接比较法检定电流互感器，这种方式就是将被检测电流互感器和电流比之间的标准电流互感器进行相比，升流器就会为标准电流互感器和被检测电流互感器相同的一次电流标准，在使标准互感器中的二次电流流入回路中，产生的误差值回路就可以检测出互感器中的误差数据。

2 电力互感器常见故障分析2.1 电流互感器绝缘结构被击穿电流互感器在承受自身在运行过程中产生热量的同时，会受到电流通过、高压环境等影响，温度增高，并且逐渐超越绝缘层的承受范围，绝缘层会由此被击穿，而电流互感器就会因为温度过高的问题出现故障。

电流互感器现场试验中误差大幅度偏差问题的研究电流互感器是电力系统中常用的一种传感器，用于测量电流和传输电流信号。

在电力系统中，电流互感器的准确度对于系统的安全运行和电能计量具有重要意义。

在实际的现场试验中，我们发现电流互感器存在着偏差问题，即在实际使用中测量结果与理论值相差较大。

本文旨在对电流互感器现场试验中误差大幅度偏差问题进行研究，分析其原因并提出解决方案。

一、电流互感器简介电流互感器是一种电流传感器，用于测量电流的大小。

它通常由铁心、一定数量的绕组和外壳组成。

在工作时，电流通过主绕组，产生磁场，使次级绕组中产生感应电动势，从而实现对电流的测量。

在电力系统中，电流互感器的准确度对于电能计量和系统安全运行至关重要。

在实际的现场试验中，我们发现存在着电流互感器测量结果与理论值相差较大的情况。

这种偏差问题可能源自以下几个方面：1. 环境条件影响：现场试验中，环境条件的变化会对电流互感器的测量结果产生影响。

温度、湿度、电磁干扰等因素都有可能导致电流互感器测量结果的偏差。

2. 维护不当：电流互感器需要定期进行维护和校准，如果长时间没有进行维护或者维护不当，都会导致其测量结果偏差较大。

3. 设计和制造问题：部分电流互感器在设计和制造过程中存在一定的缺陷，导致其在使用过程中测量结果偏差较大。

4. 安装位置选择不当：电流互感器的安装位置对其测量结果也有一定影响，如果选择不当，也会导致测量结果的偏差。

以上几个方面都可能导致电流互感器现场试验中误差大幅度偏差问题的出现。

三、解决方案1. 环境条件监测与控制：在现场试验中，应对环境条件进行监测与控制，确保电流互感器处于适宜的环境条件下进行测量。

2. 定期维护与校准：对电流互感器进行定期的维护与校准，确保其测量结果的准确性。

3. 设计和制造改进：采用先进的工艺和技术，改进电流互感器的设计和制造过程，提高其测量结果的准确性。

4. 安装位置选择合理：在安装电流互感器时，应选择合理的位置，避免干扰和误差发生。

电流互感器现场试验中误差大幅度偏差问题的研究电流互感器作为电力系统中重要的电能测量和保护设备，其准确性和稳定性对电力系统运行的安全性和可靠性具有重要意义。

在电流互感器的现场试验中常常出现误差大幅度偏差的问题，严重影响了电能计量和保护装置的正常工作。

对电流互感器现场试验中误差大幅度偏差问题进行研究是非常必要的。

电流互感器在现场试验中的误差主要有两个方面：一是由于电流互感器本身的制造工艺和材料的限制，导致了它无法完全符合理想的互感特性；二是在现场试验过程中，由于试验环境的复杂性及试验方法的选择等原因，也会导致误差的产生。

电流互感器本身的制造工艺和材料的限制导致了它无法完全符合理想的互感特性。

电流互感器的互感比是互感器性能的重要指标之一，它反映了互感器输出信号与输入电流之间的比例关系。

由于工艺和材料的限制，电流互感器的互感比常常会出现偏差，而这种偏差会直接影响到电能测量和保护装置的准确性。

需要通过对电流互感器的生产过程进行优化，提高制造工艺和材料的精度和质量，以减小互感比的误差。

在电流互感器的现场试验过程中，由于试验环境的复杂性和试验方法的选择等原因，也会导致误差的产生。

电流互感器的现场试验主要包括互感比试验、二次回路试验和精度试验等。

在这些试验中，测试人员应根据实际情况选择合适的试验方法和设备，遵循标准操作规程进行试验，确保试验数据的准确性。

还应注意试验环境的稳定性，减小外界因素对试验结果的影响，如电源电压波动、电流负载变化等。

还需要定期对电流互感器进行校验和维护，确保其长期稳定的工作性能。

1. 对电流互感器的生产过程进行优化，提高制造工艺和材料的精度和质量，减小互感比的误差。

2. 在试验过程中，选择合适的试验方法和设备，遵循标准操作规程进行试验，保证试验数据的准确性。

3. 注意试验环境的稳定性，减小外界因素对试验结果的影响，确保试验数据的可靠性。

4. 定期对电流互感器进行校验和维护，确保其长期稳定的工作性能。

电流互感器常见故障的检测和处理措施1.出现异常声音或铁芯过热的处理。

在电流互感器运作过程中，如果出现二次回路开路或过负荷等问题，则会产生异常声音或者铁芯严重过热现象。

假如没有均匀涂刷半导体漆面，也容易产生较大的声音。

所以，如果有不正常声音或铁芯过热现象出现在电流互感器的运行中，需要对侧仪表的实际情况进行详细观察，从而及时将故障产生的原因找出。

如果是较大负荷造成的互感器出现异常，需要将负荷适当降低，并保证其能够满足额定负荷要求，另外还要继续观测电流互感器的具体运行情况；如果是二次回路导致互感器出现异常，要即刻停止设备运行；如果是绝缘损坏导致产生放电问题，需要对电流互感器及时更换。

2.异常运行的处理。

在电流互感器操作环节，可能会出现开路、发热问题，也可能会出现螺栓松动、声音怪异等问题，这时工作人员对这些问题进行处理时需要采取科学有效的措施，如在判断电流互感器二次回路开路问题时，需要对表计指示、声音等情况进行全面思考；在对电流互感器的发热情况进行检测时，能够通过试温蜡片进行测试。

尤其是检查二次回路开路时，如果有问题出现，则电流表的指示则为“0”，而且电能表此时为停止状态，随后有嗡嗡声出现，这时电流互感器内会出现异常的声音，进而烧焦大量端子排。

一旦上述任意一种情况出现在电流互感器运行过程中，都需要即刻停止设备运行。

3.二次回路开路处理。

在电流互感器运行中，二次侧高压现象可能会因为铁芯中磁通饱和而产生，从而导致放电现象产生在二次回路开路点，进而发生放电声或放电火花现象。

另外，铁芯的损耗会因为磁通饱和而增强且发热，这种情况下会导致异味和异常声音产生于绝缘材料中。

与此同时，电能表转速出现异常现象一般是由于电流互感器二次侧相连接的电流表无指示或指示摇摆不定所造成的。

所以，电流互感器二次侧一旦在互感器运行过程中出现开路现象，需要及时停止设备运行，并采取有效措施处理。

一旦没有办法进行停电，需要把一次负载电流尽快降低，将电流互感器二次回路通过绝缘工具在开路点前进行线路连接，使其形成短路，在故障排除以后，再将短路线拆除。

电流互感器现场试验中误差大幅度偏差问题的研究
电流互感器是电力系统中重要的测量仪器之一，用于对电流进行转换和改变，以便于实现对电力系统中各个部分的监测和控制。

随着电力系统的建设和运行不断发展，对电流互感器的精度要求也越来越高。

然而，实际应用过程中，电流互感器经常出现误差大、幅度偏差较大等问题，影响到了系统的运行和安全。

因此，需要对电流互感器的误差问题进行深入研究和探讨。

首先，误差大问题是电流互感器现场试验中最常见的问题之一。

误差大的原因主要有两个方面：一是互感器内部元件的质量问题，二是环境和外部因素干扰。

针对互感器内部元件质量问题，应通过回路检测和验证等方式来确保互感器的质量和准确性。

对于环境和外部因素的干扰，需要采取优化设计和加强保护措施等措施，从而减少误差的发生。

其次，针对电流互感器幅度偏差问题，可以采用多项措施来进行处理。

首先，应该关注互感器的环境因素，比如温度、湿度、电磁场等，通过实验和分析，确定合理的环境温度和湿度范围，同时采用电磁屏蔽技术，减小电磁场对互感器的影响。

其次，可以通过调整互感器内的元件参数和结构，从而改变其幅度特性，比如选择合适的互感器核型和绕线方式，增加金属屏蔽和绝缘材料的数量和质量等手段，从而使互感器的幅度响应更加适合电力系统实际的需要。

总之，电流互感器的误差问题对电力系统运行的影响非常大。

因此，在进行现场试验前，应对互感器的质量和精度进行严格检测和验证，找出误差来源，并采取相应的措施进行调整和维护，以确保互感器的准确性和稳定性。

同时，也需要从多个层面来优化电力系统的设计和运作，从而减小互感器的误差和幅度偏差，保证电力系统的安全运行。

电流互感器现场检定技术及异常处理电流互感器在现场进行检定的时候经常受到现场环境、作业条件、空间距离等因素的影响，造成其误差超出标准范围以及回路电流没有达到额定值等原因，影响我们判断现场电流互感器性能的准确性。

本文主要阐述了电流互感器检定原理和检定系统组成，分析和研究了电流互感器现场检定的步骤，制定了有效的异常处理措施。

标签：电流互感器;现场检定技术;异常处理1. 电流互感器检定原理及检定系统组成1.1 电流互感器检定原理比较测差法是目前我们进行电流互感器检定时经常使用的方法之一，对标准电流互感器和被检定电流互感器通入相同的一次电流，通过对标准电流互感器和被检定电流互感器测量结果的比较，进行电流的二次校对，最终找到标准电流互感器和被检定电流互感器比值差和相位差。

1.2 电流互感器检定系统的组成电流互感器检定系统中包含的设备比较多，主要的有标准电流互感器，一次、二次大电流导线，测试电源等。

在进行电流互感器现场检定过程中，标准电流互感器的等级要高于被检定的电流互感器，至少高出两个等级，例如被检定的电流互感器等级为0.2级，那么标准电流互感器的等级至少为0.05或者0.05S，才能准确的测量出被检定电流互感器的误差值。

我们通常称电流互感器校验仪器为误差测量仪器，能够准确的比较出被检定电流互感器的电流百分比、相位差、比值差，只有比较的结果等级为0.2级时，方为合格。

2. 电流互感器进行现场检定的步骤2.1 现场检定电流互感器的前期准备工作在運送计量检定设备过程中难免会出现磕碰的现象，因此在检定电流互感器运送到现场使用之前一定要进行仔细的检查，根据国家的相关标准规定对接线装置进行检查，避免出现接线松动的现象发生，同时还要对检定电流互感器的技术性能和计量标准规定进行检验，在现场检定中能否正常工作，应保证设备的电源线不出现漏电的现象。

进行电流互感器现场检定过程中，需要保障标准电流互感器和升流器之间的距离最小，尽量的缩短两个仪器之间连接的导线长度，避免导线的过长，造成电阻增大，影响检定结果，同时一次回路周边不能出现另外的回路线。

电流互感器现场检定常见问题及解决措施电流互感器通过把电力系统中大的一次电流转变为1A（或5A）二次电流，提供给保护、控制、计量、测定等二次装置，以实现隔离绝缘的功能，然后配合利用继电设备，如此便可有效保障电力系统的运行稳定性。

在现场检定电流互感器过程中，一般都需控制被检定电流互感器与标准电流互感器的额定容量、变比等保持一致，然后通过比较法进行测定，在该过程中需选用升流器对被测互感器与标准互感器进行升流，并保证一次电流相同，然后标准互感器和被检定互感器间的电流差进入互感器产生回路差，并利用校验仪获取误差值。

尽管该操作看起来简单，然而在具体实施过程中会有很多问题存在，影响检定工作的顺利开展。

二、电流互感器现场检定的机理和检定体系（一）电流互感器现场检定机理电流互感器的现场检验工作通常采取测差比较法进行，在检定过程中对电流比相同的被检互感器和标准互感器实施比较，通过升流器向被测互感器与标准互感器提供一致的一次电流，然后将被测互感器与标准互感器二次电流向互感器校验仪进行输入，以检测被测互感器和标准互感器的相位差与比值差。

被检定电流互感器误差值可用公式表示为：图1中，T_0为标准互感器；T_X为被测互感器；Z_B表示电流负载箱；〖1T〗_X~〖NT〗_X表示和被测定互感器共同使用一次绕组的电流互感器。

当标准互感器与被测定互感器相比超过两个等级时，其被测互感器比值差f_x (％)与相位差δ_x (')可分别用以下公式进行计算：fx=fp (2)δx=δp (3)这里，f_p表示电流在上升过程中所检测比值差的示数（针对等级小于或等于0.2级的互感器）；δ_p表示电流在上升中所检测相位差的示数（针对等级小于或等于0.2级的互感器）。

（二）电流互感器现场检定体系的构成电流互感器现场检定体系包括互感器校核仪、标准互感器、电流负载箱等，以及检测电源（如升流仪器与调压仪器等）、一次电流线、二次检测线等构成。

测定过程中，标准式互感器和被测互感器的电流比应保持一致，且准确级别通常要高出被测互感器两个等级，对≤0.2级的被测互感器类型，标准互感器精确级别应至少是0.05.050.05s级。

电流互感器常见故障分析及检验方法介绍)本科毕业设计电流互感器是一种用来测量高电流的装置，它将高电流转化为低电流，以便于测量和保护装置的使用。

然而，由于长期工作和环境因素的影响，电流互感器可能会出现一些常见故障。

本文将介绍电流互感器的常见故障及相应的检验方法。

一、电流互感器的常见故障1.绝缘故障：电流互感器在运行过程中，由于环境湿度、绝缘材料老化等因素的影响，可能会导致绝缘故障。

绝缘故障主要表现为绝缘材料的电阻下降或绝缘破损。

2.短路故障：电流互感器可能会出现短路故障，主要是由于绕组间短路引起的。

短路故障会导致电流互感器的测量值不准确，严重时可能会烧毁电流互感器。

3.开路故障：电流互感器可能会出现开路故障，主要是由于绕组断线引起的。

开路故障会导致电流互感器无法正常工作，无法提供准确的测量值。

4.漏磁故障：电流互感器的绕组中会产生漏磁现象，如果漏磁过大，就会导致测量误差增大，降低电流互感器的准确性。

二、电流互感器故障的检验方法1.绝缘测试：对电流互感器的绝缘材料进行绝缘测试，可以使用绝缘电阻测量仪来测量绝缘电阻值。

如果发现绝缘电阻值异常低，说明绝缘存在故障。

2.短路测试：对电流互感器的绕组进行短路测试，可以使用万用表的电阻档来进行测量。

如果发现电阻值异常低，说明存在绕组间短路。

3.开路测试：对电流互感器的绕组进行开路测试，可以使用万用表的电阻档来进行测量。

如果发现电阻值异常高，说明存在绕组断路。

4.漏磁测试：对电流互感器的漏磁进行测试，可以使用漏磁测试仪进行测量。

如果发现漏磁值异常大，说明漏磁故障严重。

以上是电流互感器常见故障的检验方法，通过对电流互感器进行定期检验，并及时发现和修复故障，可以保证电流互感器的正常运行和测量准确性。

同时，在实际安装和使用过程中，也需要注意保护电流互感器的绝缘材料，避免过载运行和恶劣工作环境的影响。

低压电流互感器的校验方法互感器常见问题解决方法在进行电流误差试验之前,通常需要检查极性和退磁等主面特性。

1、极性检查电流互感器一次绕组标志为P1、P2，二次绕组标志为S1、S2、若P1、S1是同名端在进行电流误差试验之前,通常需要检查极性和退磁等主面特性。

1、极性检查电流互感器一次绕组标志为P1、P2，二次绕组标志为S1、S2、若P1、S1是同名端，则这种标志叫减极性。

一次电流从P1进，二次电流从S1出。

极性检查很简单，除了可以在互感器校验仪上进行检查外，还可以使用直流检查法。

2、电流互感器退磁检查电流互感器在电流蓦地下降的情况下，互感器铁芯可能产生剩磁。

如电流互感器在大电流情况下蓦地切断、二次绕组蓦地开路等。

互感器铁芯有剩磁，使铁芯磁导率下降，影响互感器性能。

长期使用后的互感器都应当退磁。

互感器检验前也要退磁。

退磁就是通过一次或二次绕组以交变的励磁电流，给铁芯以交变的磁场。

从0开始渐渐加大交变的磁场（励磁电流）使铁芯达到饱和状态，然后再渐渐减小励磁电流到零，以除去剩磁。

对于电流互感器退磁，一次绕组开路，二次绕组通以工频电流，从零开始渐渐加添到确定的电流值（该电流值与互感器的设计测量上限有关，一般为额定电流的20—50%左右。

可以这样判定，假如电流蓦地急剧变大，此时表示铁芯以进入磁饱和阶段）。

然后再将电流缓慢降为零，如此重复2—3次。

在断开电源前，应将一次绕组短接，才断开电源。

铁芯退磁完成。

此方法称开路退磁法。

对于有些电流互感器，由于二次绕组的匝数都比较多。

若接受开路退磁法，开路的绕组可能产生高电压。

因此可以在二次绕组接上较大的电阻（额定阻抗的10—20倍）。

一次绕组通以电流，从零渐变到互感器一次绕组的允许的最大电流，再渐变到零，如此重复2—3次。

由于接有负载铁芯可能不能完全退磁。

由于一次绕组的最大电流有限制，过大的话可能烧坏一次绕组。

假如接有负载的二次绕组产生电压不是过高的话，可以加大二次绕组的负载电阻。

电流互感器检定装置常见故障分析摘要：电流互感器检定装置由调压控制柜、变压器校验仪、电流加载箱等组成。

在该装置中，需要接入标准电流互感器，并将试验数据与标准数据进行比较，以确定电流互感器的误差。

在对电流互感器进行校验时，可能存在校验器极性、电流互感器变化率和变压器开路等故障。

因此，有必要采取相应措施消除故障，保证标定的正确性。

关键词：电流互感器；检定装置；常见故障1 引言电流互感器是一种重要的计量工具，计量的准确度会对多方面造成影响，因此，在安装电流互感器之前，需要对其进行检定，以确保其各项功能都正常，能够准确计量。

因此，在检定过程中，需要排除检定装置的各类故障，以确保检定的有效性。

2 电流互感器检定装置的构成2.1 调压控制柜电压调节器主要为上流式设备的电压，电压范围为ac0v-ac250v，使变频器的电流可以达到额定值，以满足实验的需要。

在电压调节器控制柜，一个电流27A保护装置将被添加到避免线路的损坏，保证了设备的安全性。

2.2 校验仪与负载箱校验仪能够将被测互感器的二次电流、电压，与标准互感器的电流、电压进行对比，计算出其差值，进而确定电流互感器的误差。

此外，该多功能校准器还可以测试电流互感器的阻抗。

电流互感器的主要功能是对外加负载电流互感器进行测试，在实际电流互感器环境下进行仿真时，可测量各电流点产生的不同电流，从而确定电流互感器测量值的电流误差。

2.3 标准电流互感器标准电流互感器的各项参数均为特定标准值，可为实测电流互感器的比较提供依据。

在测量电流互感器的电流时，可以通过与标准变压器电流的比较来计算电流互感器的电流误差。

根据相关标准和计量的相关规定，变压器的精度必须是可靠的，而且应该比被测电流互感器同1-2级精度高，否则将影响电流互感器的测量结果的真实性和可靠性，从而失去验证的意义。

2.4 升流器与测试线在测试电流互感器时，电流值必须达到实验所要求的额定电流。

升流装置的作用是为它提供额定电流。

电流互感器常见问题及处理方法安科瑞郭海霞在我们使用过程中，对于互感器出现的问题，我们有如下分析（1）故障原因①由于结构和质量上的缺陷，在运行中，发生螺杆与嵌件螺孔接触不良，造成开路；②由于连接片胶木过长，旋转端子金属片未压在连接片上，而误压在胶木套上，致使开路；③修试工作中失误。

如忘记将继电器内部触头接好，验收时没发现；④二次线端子接头压接不紧，回路电流很大时，发现烧断或氧化过甚造成开路；⑤室外端子柜、接线盒进潮，端子螺丝和垫片锈蚀过重，造成开路。

（2）故障检查①回路仪表指示异常降低或者为零；②电流互感器本体有噪声、震动等不均匀的异音；③电流互感器本体有严重发热，有异味、变色、冒烟等；④电流互感器二次回路端子、元件接头等有放电、打火现象；⑤继电保护发生误动作或拒绝动作；5⑥仪表、电能表、继电器等冒烟烧坏。

（3）故障处理发现电流互感器二次开路，应先分清故障属哪一组电流回路、开路的相别、对保护有无影响等。

汇报调度，解除可能误动作的保护。

尽量减少一次负荷电流。

若电流互感器严重损伤，应转移负荷，停电检查处理（尽量经倒运行方式，使用户不停电）。

尽快设法在就近的试验端子上将电流互感器二次短路，再检查处理开路点。

短接时，应使用良好的短接线，并按图纸进行。

若短接时发现火花，说明短接有效。

故障点在短接点以下的回路中，可进一步查找。

若短接时没有火花，短接无效。

故障点可能在短路点以前的回路中，可以逐点向前变换短接点，缩小范围。

在故障范围内，应检查容易发生故障的端子及元件，检查回路有故障时触动过的部位。

对于检查出来的故障，能自行处理，如接线端子等部件松动、接触不良等，可以立即处理，然后投入所退出的保护。

若开路故障点在互感器本体的接线端子上，对于10kV及以上设备应停电处理。

若不能自行处理的故障（如继电器内部），或不能自行查明故障，应汇报上级派人检查处理（先将电流互感器短路），或经倒运行方式转移负荷，停电检查处理（防止长时间失去保护）。

电流互感器现场试验中误差大幅度偏差问题的研究电流互感器是电气系统中常用的一种测量仪器，用于测量电流的大小和方向。

在实际的现场试验中，我们经常会发现电流互感器存在误差大幅度偏差的问题。

这种问题严重影响了电流互感器的准确性和可靠性，因此急需进行深入的研究和分析，以寻找解决此问题的方法。

本文将从误差大幅度偏差的原因、影响和可能的解决方案等方面展开研究。

一、问题的原因分析2. 环境因素的影响：电流互感器在使用过程中会受到各种环境因素的影响，比如温度、湿度、震动等。

这些环境因素都有可能对电流互感器的测量准确性产生影响，从而导致误差大幅度偏差的问题出现。

3. 安装位置选择不当：电流互感器的安装位置对于其测量准确性至关重要。

如果安装位置选择不当，比如与其它电气设备的磁场相互影响，或者受到强烈的电磁干扰等，都有可能导致电流互感器测量误差增大。

1. 测量结果不准确：电流互感器存在误差大幅度偏差问题，将直接导致其测量结果不准确。

在电气系统中，电流的大小和方向对于系统的运行状态至关重要，如果测量结果不准确，将给系统带来严重的安全隐患。

2. 数据分析困难：在现代电气系统中，数据分析是十分重要的工作。

当电流互感器存在误差大幅度偏差问题时，将给数据分析带来困难，从而影响系统的性能优化和故障诊断等工作。

3. 设备寿命缩短：电流互感器在工作过程中，如果长期处于测量误差大幅度偏差的状态下，将会导致其内部零部件的过度磨损，从而缩短设备的使用寿命，增加系统的运行成本。

三、可能的解决方案1. 提高质量管理水平：在电流互感器的制造过程中，应加强零部件的质量把控，严格执行加工工艺标准，确保装配过程中的每一个环节都符合要求，以提高电流互感器的质量水平。

2. 加强环境监测与控制：在电流互感器的使用过程中，应对环境因素进行监测和控制，确保其处于良好的工作环境中，减少外界环境对其测量准确性的影响。

4. 定期维护检测：定期对电流互感器进行维护和检测工作，确保其内部零部件的状态良好，及时发现和解决可能存在的问题，延长设备的使用寿命。

电流互感器现场测试中升流问题分析摘要：电流互感器为测量仪器，串接在测量仪表与保护回路中，在日常的运维中，为了保证其测量的精确度，对其进行现场测试，然后进行测量误差的校验。

在现场测试环节，需使用到升流器与调压器，测试升流的质量，影响着测试的结果，由于测试现场条件较差，升流效果不是十分的理想。

因此，本文针对现场测试容量消耗产生的原因进行了分析，并提出了调整容量的方法，依托于试验测试，明确了升流问题解决的措施，以期作为实践应用中的参考。

关键词：电流互感器；现场测试；互感器校验调压器在电流互感器现场测试中的主要作用是调节电源，然后再输送给升流器，升流器输出额定电流，促使电流互感器运行，以此完成电流互感器的运行测试，确定电流互感器的运行状况，为现场校验提供参考。

但是在升流器输送电流过程中，形成一定的电源消耗，影响到升流的效果，需要合理选择和使用升流器与调压器，以解决电流互感器现场测试中的升流问题。

1.现场测试升流问题分析电流互感器现场测试中需使用升流器检测互感器运行的状态，与实验室测试方法和流程大致相同，但是电流互感器现场测试的环境为变电站，测试过程受到现场高压、杂散信号、电流互感器安装位置等干扰，影响到测试的结果与效率。

而升流是电流互感器测试的关键点，受到现场环境的掣肘，在测试一次接线环路设计中，应在实验室连接导线的基础上，增加5至7倍，那么现场测试环路中的被测电流互感器、标准互感器、升流器、线路等上的漏电抗量与导线压降将得到明显的提升，最终导致输入环路中的电源多数被浪费在导线压降方面。

所以，调压器与升流器在电流互感器现场测试中的应用需要进行改进与调整，以补偿被浪费掉的这一部分电源，保证电流互感器现场校验的效率与质量，切实解决测试中的分流问题。

2.调整容量调压器的容量为S调，计算公式是S调=UI（VA），其中U为输出电压，I为额定输出电流。

升流器的电压与电流来源于调压器，其容量S升符合S调公式的要求，S升大小的设定与电流互感器测试需要的容量有关。

解析电流互感器现场检定常见问题摘要：测量用电流互感器(以下简称电流互感器)作为电能计量的重要器件之一，其测量准确度直接影响电能计量的精度，因而对其的检定工作显得格外重要，目前主流的电流互感器检定原理是采用直接比较法，该检定方法看似简单，其实在检定工作中也会遇到一些常见问题。

关键词：电流互感器；现场检定；常见问题一、电流互感器工作原理低压电流互感器的工作原理如图1所示。

电流互感器的一次绕组串联在被测线路中，I1为线路电流即电流互感器的一次电流，N1为电流互感器的一次匝数，I2为电流互感器的二次电流（通常为5A、1A），N2为电流互感器的二次匝数，Z2e为二次回路设备及连接导线阻抗。

当一次电流从电流互感器P1端流进，P2端流出，在二次Z2e接通的情况下，由电磁感应原理，电流互感器二次绕组有电流I2从S1流过，经Z2e至S2，形成闭合回路。

由此可得，电流在理想状态下I1N1=I2N2，所以有I1/I2=N2/N1=K，K为电流互感器的变比。

二、电流互感器检定方法及原理线路检定电流互感器时需要调压器及与之相配套的升流器，标准电流互感器，互感器校验仪及电流负荷箱，检定线路如图2所示，图中T为调压器，用来调节输出电压以调节输出电流大小；s为升流器，与调压器配合，用来提供被检电流互感器Tx所需一次电流。

Z为电流负荷箱，用来给被检电流互感器加上规定的负荷；To为标准电流互感器，其电流比与被检电流互感器相同，作为标准用来与被检电流互感器进行比较，得到二者的二次电流之差即差流；HE为互感器校验仪，用来测试差流与二次电流两相量之比，即为被检电流互感器相对于标准电流互感器的误差。

从计量的角度看，检定系统的关键量值主要包含于绝缘电阻测量、工频耐压试验、二次绕组匝间绝缘强度试验、基本误差测量、磁饱和裕度测量等单元。

结合检定系统的特点，对上述各单元监控的方法也不同。

绝缘电阻测量、工频耐压试验、二次绕组匝间绝缘强度试验单元引起检定质量问题的风险性较小，可以采用设备周期溯源，期间核查，整体校准等方法对其进行质量监控。

电流互感器现场检定常见问题分析马骏骁;刘桂铭【摘要】To the problems of the error beyond the error limits and the primary current lower than the rated value in current transformertesting ,which were caused by the impact of field test environment ,spatial distance and operating conditions ,a detailed analysis of the reasons for the above problems was carried out ,and the relevant treatment methods were put forward ,so as to ensure the successful completion of the field test of current transformers .%由于受现场检测环境、空间距离以及作业条件的影响，常常会出现现场检定的电流互感器误差超出其限值范围、一次回路电流达不到额定值等问题，从而影响对现场电流互感器性能的准确判断。

针对以上问题详细分析产生问题的原因，并针对各种因素提出了具体的解决措施，从而实现对现场电流互感器整体的准确判断。

【期刊名称】《机械工程与自动化》【年(卷),期】2015(000)001【总页数】3页(P217-219)【关键词】电流互感器;现场检定;误差;分析【作者】马骏骁;刘桂铭【作者单位】国网吉林省电力有限公司长春供电公司，吉林长春 130041;国网吉林省电力有限公司延边供电公司，吉林延吉 133000【正文语种】中文【中图分类】TM4520 引言依据互感器检定规程JJG313－2010《测量用电流互感器》和JJG1021－2007《电力互感器》的相关规定，现场电流互感器的检定采用比较测差法［1－2］，需要测试被检电流互感器在1%～120%额定电流及额定负荷和下限负荷下的误差。

关于电流互感器检定常见问题分析发布时间：2021-05-28T03:12:55.913Z 来源：《防护工程》2020年35期作者：豆林林[导读] 电力系统中广泛采用的是电磁式电流互感器，电流互感器由闭合铁芯和绕组组成。

国网晋中供电公司山西晋中 030600摘要：电力系统中广泛采用的是电磁式电流互感器，电流互感器由闭合铁芯和绕组组成。

依据电磁感应原理工作，电流互感器作为一种特殊的变压器，通过串接在测量仪表之中保护电路，广泛应用于电力系统测量研究、仪表测量、自动装置和继电器保护系统中。

电流互感器在工作状态下，始终呈闭合形式，只有当电网电压和电流超过预设值时，电能表和其他测量仪表通过互感器接入电网系统之中继而保护电力设备并进行其他测量。

本文通过电流互感器的简单介绍后，主要就作者本人在实际工作中遇到的电流互感器异常、故障进行分析，同时结合目前状态检修工作中的电流互感器的要求介绍了运行中的电流互感器的维护与注意事项，为今后的安全工作提供有效的保证，也希望对相关工作人员有所参考。

关键词：电流互感器；常见故障；日常维护1 互感器的作用供电线路上的电压、电流一般较高，直接接入测量仪器是非常危险的，线路上的高压有可能直接损毁仪器。

人们通过互感器对电力设备的运行情况进行监测、计量分析等。

通过对监测数据的分析来测试电力设备的稳定性，进而实现电力系统稳定运行，实现电能量的公平公正的贸易结算等。

但是一般的监测、计量装置不能直接接入到高压设备中，因此需要将大电流进行转换，把大电流转换为小电流，这样就能够供给监测、计量仪表使用。

当所需要测量的电流较大时，为了方便测量仪表的使用需要转换为统一的电流，电流互感器就起到将大电流变换小电流并将一二次电力设备进行电气隔离，为电力系统二次侧提供一次侧信息，为继电保护、监测和计量等装置提供可靠数据。

2 电流互感器的检定措施2.1选择合适的电流互感器当电流互感器发生饱和后，工作人员要考虑设备本身和技术问题，从这两个角度进行分析。

电流互感器实验室检定注意事项发表时间：2017-12-04T15:28:16.430Z 来源：《基层建设》2017年第25期作者：牛春霞1 毕会静2 张志梅3 [导读] 标准电流互感器的二次电流通过互感器校验仪的标准回路，被测电流互感器与标准电流互感器二次电流的差值流入互感器校验仪的差值回路，然后由互感器校验仪读出误差数据。

1国网河北省电力科学科学研究院计量中心河北石家庄 050000；2国网河北省电力公司培训中心河北石家庄 050000；3国网石家庄供电公司河北石家庄 0500001 电流互感器简介电流互感器是一种特殊的“变压器”，主要用于电力系统中，将输电线路中的大电流按一定比例转换成小电流，即不管一次电流有多大，二次电流（一般）都是5A。

供给仪器、仪表、继电器等作为侧量、保护使用。

实验室检定电流互感器时，就是将被测电流互感器与同变比的标准电流互感器进行比较，由升流器供给标准电流互感器和被测电流互感器相同的一次电流，标准电流互感器的二次电流通过互感器校验仪的标准回路，被测电流互感器与标准电流互感器二次电流的差值流入互感器校验仪的差值回路，然后由互感器校验仪读出误差数据。

2 实验室检定电流互感器常见问题主要问题有（1）极性反；（2）变比错；（3）二次开路；（4）校验仪误差读数异常等。

3 问题分析3．I 极性反检定电流互感器时，要求将标准电流互感器和被测电流互感器一次侧和二次侧极性端对接，“极性反”缘于标准电流互感器或被测电流互感器一次或二次极性接反。

，被检互感器和标准互感器的极性要一致，否则校验仪的比差会出现一 200％左右的数值，极性指示灯亮并报警，同时台体升到一定电压后将会自动复位。

如不能复位则说明仪器后面的极性插头有松动，插紧即可。

3．2 变比错检定电流互感器时，要求标准电流互感器与被测电流互感器的电流比相同，出现“变比错”的情况即是标准电流互感器与被测电流互感器电流比不同，这时互感器校验仪的读数会超出相应准确度等级的电流互感器误差限值，如果电流比相差较大，还可能超出相应准确度等级的互感器校验仪的显示范围。
