MEHG-C电流互感器现场校验仪使用手册

互感器测试仪操作规程标题：互感器测试仪操作规程引言概述：互感器测试仪是一种用于测试互感器性能和准确度的仪器设备，正确操作测试仪对确保测试结果准确至关重要。

本文将详细介绍互感器测试仪的操作规程，包括仪器准备、测试步骤、数据记录、故障处理和注意事项等内容。

一、仪器准备1.1 确保测试仪器处于正常工作状态，检查仪器外观是否完好无损。

1.2 检查测试仪器连接线是否牢固，电源线是否接地良好。

1.3 预热测试仪器，确保仪器在稳定的工作温度下进行测试。

二、测试步骤2.1 设置测试仪器的参数，包括电压、电流、频率等参数。

2.2 将待测试的互感器连接到测试仪器上，确保连接正确无误。

2.3 启动测试仪器，进行互感器性能测试，记录测试数据并进行分析。

三、数据记录3.1 在测试过程中及时记录测试数据，包括电压、电流、阻抗等参数。

3.2 对测试数据进行整理和分析，得出互感器的性能和准确度评估。

3.3 将测试数据保存在电脑或其他存储设备中，备份数据以防丢失。

四、故障处理4.1 在测试过程中出现异常情况时，及时停止测试并检查故障原因。

4.2 根据故障现象进行排查，修复或更换故障部件。

4.3 重新进行测试，确保互感器测试结果准确可靠。

五、注意事项5.1 操作测试仪器时要谨慎，避免误操作导致设备损坏。

5.2 在测试过程中要注意安全，避免触电或其他意外伤害。

5.3 定期对测试仪器进行维护和保养，确保仪器长期稳定工作。

结语：正确操作互感器测试仪对确保测试结果的准确性和可靠性至关重要。

遵守本文所述的操作规程，能够有效提高互感器测试的效率和准确度，保障工作质量和安全。

希望本文能为使用互感器测试仪的人员提供一些帮助和指导。

互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器的设备，广泛应用于电力系统中。

本操作规程旨在提供互感器测试仪的正确使用方法，确保测试结果的准确性和安全性。

二、设备准备1. 确保互感器测试仪处于正常工作状态，检查仪器的电源线、连接线等是否完好无损。

2. 检查仪器的标定日期是否有效，如已过期，需及时进行重新标定。

3. 验证仪器的测量范围是否适用于所需测试的互感器。

三、操作步骤1. 将互感器测试仪连接至待测试的互感器上，确保连接牢固且接触良好。

2. 打开互感器测试仪的电源开关，并等待仪器自检完成。

3. 根据待测试互感器的类型和规格，选择相应的测试模式和参数设置。

4. 开始测试前，确保测试环境符合要求，如温度、湿度等。

5. 按照仪器的操作界面提示，进行测试操作。

根据测试要求，可进行空载测试、负载测试、变比测试等。

6. 在测试过程中，仔细观察仪器的显示数据，并记录下测试结果。

7. 测试完成后，关闭互感器测试仪的电源开关，并断开与互感器的连接。

8. 将测试结果进行整理和分析，生成测试报告。

四、安全注意事项1. 在操作互感器测试仪前，确保已经了解并掌握了相关的安全操作规程。

2. 在使用过程中，应注意避免触摸高压部件，以免发生触电事故。

3. 严禁在潮湿的环境中使用互感器测试仪，以防止发生电气短路或其他安全事故。

4. 在测试过程中，应注意仪器的工作状态，如有异常情况应立即停止测试并检查故障原因。

5. 仪器使用完毕后，应及时关闭电源开关，并进行必要的清洁和维护。

五、常见故障排除1. 仪器无法启动：检查电源线是否连接正确，电源插座是否正常供电。

2. 测试结果异常：检查互感器连接是否牢固，测试参数设置是否正确。

3. 仪器显示错误信息：参考仪器使用手册中的故障排除方法进行处理。

六、维护保养1. 定期对互感器测试仪进行维护保养，包括清洁、校准、更换损坏部件等。

2. 仪器存放时应放置在干燥、通风良好的地方，避免阳光直射和潮湿环境。

互感器测试仪操作规程引言概述：互感器是电力系统中常用的电气设备，用于测量电流和电压的互感变换器。

为了确保互感器的准确性和可靠性，对其进行定期测试是必要的。

本文将详细介绍互感器测试仪的操作规程，以确保测试的准确性和一致性。

一、测试前准备1.1 选择合适的测试仪器在进行互感器测试之前，首先要选择合适的测试仪器。

测试仪器应具备高精度、高稳定性和广泛的测试范围，以满足不同类型和规格的互感器测试需求。

1.2 校准测试仪器测试仪器的准确性对测试结果的可靠性至关重要。

在测试之前，应对测试仪器进行校准。

校准应由专业的测试机构进行，并定期进行以确保测试仪器的准确性。

1.3 准备测试样品选择要测试的互感器样品，并确保其处于正常工作状态。

在测试之前，应检查互感器的外观是否完好，是否有损坏或者异常情况。

同时，应检查互感器的连接路线是否良好，以确保测试的准确性。

二、测试步骤2.1 连接测试仪器将测试仪器与互感器进行连接。

根据互感器的类型和测试要求，选择合适的连接方式。

确保连接路线的接触良好，以避免测试误差。

2.2 设置测试参数根据互感器的规格和测试要求，设置测试仪器的参数。

包括测试频率、测试电压或者电流等。

确保测试参数的准确性和一致性，以保证测试结果的可靠性。

2.3 进行测试按照测试仪器的操作说明，开始进行互感器的测试。

测试过程中，应密切观察测试仪器的显示结果，并记录测试数据。

同时，应注意测试过程中的异常情况，如测试仪器的报警提示或者互感器的异常响应。

三、测试结果分析3.1 数据处理将测试得到的数据进行整理和处理。

包括计算互感器的变比、相位差、误差等指标。

根据测试要求，对测试结果进行分析和比较。

3.2 结果判定根据互感器的规格和测试要求，对测试结果进行判定。

判断测试结果是否符合规格要求，是否满足使用要求。

如果测试结果不符合要求，应进行进一步的分析和调试。

3.3 结果记录将测试结果进行记录和归档。

包括测试日期、测试参数、测试数据、测试仪器信息等。

正确使用互感器校验仪互感器操作规程互感器校验仪的测量精准度并不太高，但是由于它的工作线路比较多而杂，特别是它的一系列技术特性，要求在检定或测量时，必需正确使用。

一、外磁场的影响在互感互感器校验仪的测量精准度并不太高，但是由于它的工作线路比较多而杂，特别是它的一系列技术特性，要求在检定或测量时，必需正确使用。

一、外磁场的影响在互感器校验仪的试验室里，对有关测量设备和供电设备，甚至对大电流的载流导线要进行合理布局，否则，将使互感器校验仪产生较大误差。

一般来说，至少要让互感器校验仪离开升流器与大电流导线不少于（3～15）米的距离。

二、接线方式在将标准互感器与被检互感器连接到互感器校验仪时，首先必需保证接线的极性正确。

否则，从取差电路取得的信号有可能不是两个电流（或电压）之差，而是两个电流（或电压）之和，易将互感器校验仪烧坏。

其次，还必需考虑互感器的高处与低处电位端。

对于电流互感器来说，只有当其初级电路中的L1端与次级电路中的K1端处于接近地电位时，测量其从L1端注入的电流与从K1端输出的电流，才代表该互感器的真实误差。

对于电压互感器来说，它的X端与x端处于低电位，而A端与Q端处于高电位，依据JJG314—1994规程，在检定时将标准互感器的a端与被检互感器a端短接在一起，而在两者的X端之间取其次级电压之差。

假如电位端的极性接反，则可能引起泄漏误差。

对于电流互感器与电压互感器而言，在精准度较高时（例如0.05级以上），这种因素的影响较为明显。

而在0.1级以下互感器上做试验时，影响相对较弱。

三、接地问题接地是减小泄漏电流影响的一种方法。

在接受互感器校验仪进行互感器的检定或阻抗导纳的测量时，无论对于电流互感器还是电压互感器，都要考虑将互感器校验仪的电路始终处于低电位状态，减小其对地的泄漏电流。

但是，对于电流互感器而言，在接受差值比较法进行检定时，又不允许将其K1端直接接地，因而要依据实在电路的实际情况选择合理的接地点。

互感器测试仪的操作概述互感器测试仪是一种用于测试、校验和评估互感器性能的设备。

它主要用于检测电力系统中的互感器的变比、串联阻抗、短路阻抗、漏损电流等参数，以确保互感器符合电力系统的性能要求。

本文将介绍互感器测试仪的操作方法，包括仪器的准备工作、测试方案的制定、接线和参数设置、测试结果的记录和分析等方面。

准备工作在使用互感器测试仪之前，需要进行以下准备工作：1.检查仪器的正常工作状态，包括电源、接线、显示器等部分。

2.确认待测互感器的型号、额定变比、连接方式等信息，并根据该信息制定测试方案。

3.阅读仪器的操作手册，了解仪器各项功能和使用方法。

测试方案的制定为了保证测试的准确性和有效性，需要制定适合的测试方案。

通常需要考虑以下因素：1.测试目的：确认互感器的基本参数，如变比、短路阻抗、漏损电流等。

2.测试环境：一般情况下，在低压条件下测试更为安全，因此需要在低压状态下进行测试。

3.测试方法：根据互感器的具体型号、连接方式等，选择相应的测试方法。

4.测试参数：根据测试方法和互感器的额定参数，确定测试参数。

接线和参数设置在制定好测试方案之后，需要合理连接互感器测试仪和待测互感器，并设置测试参数。

具体操作步骤如下：1.按照测试方案，合理连接测试仪和待测互感器，包括电源、信号线等。

2.根据互感器的额定参数，设置测试仪的参数，包括设计变比、测试电压、负载等。

3.确认测试仪器的参数设置无误，准备开始测试。

测试操作过程开始测试之前，需要确认测试方案和参数设置均无误，并进行以下步骤：1.打开仪器电源，并等待稳定。

2.设置测试仪器的测试参数，包括测试电压、负载等。

3.开始测试，记录测试结果，并进行误差分析。

结果记录和分析测试结束后，需要将测试结果记录下来，并进行误差分析。

具体操作步骤如下：1.记录测试结果，包括互感器的测试值、误差等。

2.利用误差计算公式，计算互感器的误差。

3.进行误差分析，确定误差的来源和原因。

4.根据误差分析结果，调整测试方案和参数设置，再次进行测试。

互感器测试仪操作规程一、引言互感器测试仪是一种用于测试互感器参数的设备，能够对互感器的电流、电压、功率因数等参数进行准确测量。

本操作规程旨在指导操作人员正确使用互感器测试仪，确保测试结果的准确性和安全性。

二、安全注意事项1. 操作人员应具备相关电气知识和操作经验，了解互感器测试仪的基本原理和操作流程。

2. 在操作互感器测试仪前，应确保设备处于正常工作状态，且连接线路无短路或断路现象。

3. 在进行高压测试时，应佩戴绝缘手套和绝缘鞋，并确保测试仪器的绝缘性能良好。

4. 在操作过程中，禁止触摸测试仪器的高压接线端子，以免发生电击事故。

5. 操作人员应严格按照操作规程进行操作，不得擅自改变测试仪器的参数或连接方式。

6. 在测试仪器故障或异常情况下，应立即停止使用，并通知维修人员进行检修。

三、操作流程1. 准备工作a. 确保测试仪器和被测互感器处于停电状态，断开电源。

b. 检查测试仪器的各项指示灯是否正常，如有异常应及时处理。

c. 检查测试仪器的连接线路是否完好，无短路或断路现象。

d. 穿戴好个人防护用品，如绝缘手套、绝缘鞋等。

2. 连接互感器a. 根据被测互感器的参数和连接方式，选择合适的连接线路。

b. 将测试仪器的连接线与互感器的接线端子相连接，确保连接牢固。

c. 检查连接是否正确，防止接错线导致测试结果错误。

3. 设置测试参数a. 打开测试仪器的电源，将仪器置于待机状态。

b. 根据被测互感器的参数要求，设置测试仪器的电流、电压、功率因数等参数。

c. 确认参数设置正确后，进入下一步操作。

4. 开始测试a. 按下测试仪器上的启动按钮，开始进行测试。

b. 观察测试仪器的显示屏，记录测试结果。

c. 如需多次测试，可重复进行测试步骤，确保结果的准确性和可靠性。

5. 测试结束a. 测试完成后，关闭测试仪器的电源，断开连接线路。

b. 清理测试现场，将测试仪器归位并妥善保管。

c. 根据测试结果编制测试报告，并进行数据分析和处理。

HZQL-H 电流互感器现场校验仪操作说明操作说明
1. 面板简介,如图
a.电流互感器测试接线柱：
有K1、K2（输出），K1、K2（输入），L1、L2（输入）接线端子。

b.电压互感器测试接线柱：有a、x、k、d及接线端子。

c.操作键盘。

d.电源插座及开关（注：电源插座中请使用2A保险丝）。

e.液晶显示及触摸屏。

f.热敏微型打印机
（注：请使用热敏纸打印，热敏纸规格：纸宽57.5±0.5mm，内装直径小于40mm，外装直径小于80mm）。

主界面介绍
主界面的显示如下图：
电流互感器：点击此图标将进入电流互感器误差检定和电流互感器变比内阻测试功能。

电阻/导纳：点击此图标将进入离线状态下的电流互感器的二次绕组内阻测量以及电压互感器的导纳测试功能。

电压互感器：点击此图标将进入电位差法测量电压互感器测试功能。

数据浏览：点击此图标将进入浏览仪器内部存储器中的各测试记录，可以进行数据的浏览以及删除、通讯等操作。

系统帮助：点击此图标将显示常用的测试线路图、常见问题的处理方法以及判断结论的方法。

系统设置：点击此图标将可以设置系统时间和液晶对比度，同时生产厂家可以设置仪器内部参数。

注1：时实显示系统时间，除数据浏览页外在其他界面中均会时实显示。

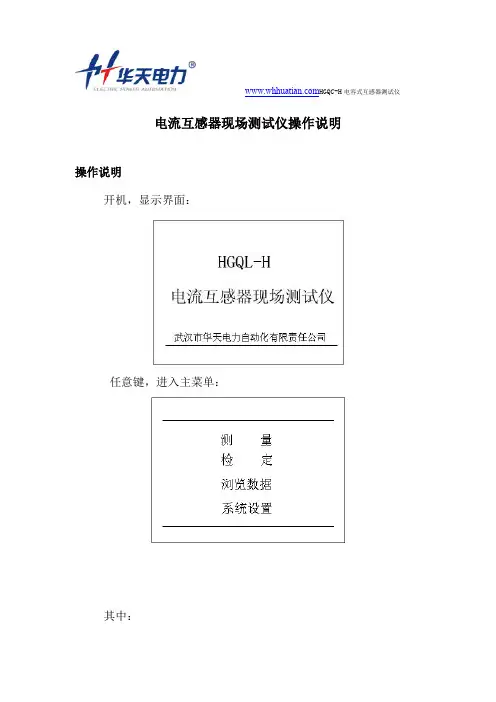

HGQC-H电容式互感器测试仪电流互感器现场测试仪操作说明操作说明开机，显示界面：任意键，进入主菜单：其中： HGQC-H电容式互感器测试仪“测量”――仪器主要测量功能；“检定”――检定仪器内附校验仪的精度“浏览数据”――以往存储记录的查询；“系统设置”――时间以及调试数据设置。

上、下键移到“测量”，确定之后，进入主要测量功能：按照被测互感器的铭牌参数，选择、输入相应参数：“↑”、“↓”键把光标移到“准确级”上，“确定”，选择相应的准确等级。

同理，其它参数依次输入。

1．变比、极性及直阻测量根据面板提示，连接好仪器与被测互感器。

其中测试线的四芯线在被测互感器的二次端子上红红，黑黑，黄黄，绿绿相接，如图： HGQC-H电容式互感器测试仪“↑”、“↓”键，把光标移到“变比直阻测量”上，“确定”。

进入变比、极性及直阻测量：当页面内显示“测量中…”时，表明仪器正在测量当中。

在此过程中，请确保仪器和被测互感器的接线连接，以及切勿触摸被测互感器与测试夹子！ HGQC-H电容式互感器测试仪当页面内显示“测量完成”时，说明仪器测量结束。

显示的结果如上。

此时，蜂鸣器长响一次，提示测量完成。

“↑”、“↓”键，光标在“打印”“存储”其一选项上，“确定”键则执行相关功能。

测量完成之后，如需再次测量，请等待页面内显示“等待测量”后，再次“确定”测量。

页面进行数据清除，显示初始界面。

2. 标准误差测量根据面板提示，连接好仪器与被测互感器。

其中测试线的四芯 HGQC-H电容式互感器测试仪线在被测互感器的二次端子上红红，黑黑相接，如图：“↑”、“↓”键，把光标移到“标准误差测量”上，“确定”。

进入电流互感器标准误差测量：在测量过程中，请确保仪器和被测互感器的接线连接，以及切勿触摸被测互感器与测试夹子！此页面测量，测量时间大约在2分钟内完成，请耐心等待！ HGQC-H电容式互感器测试仪测量过程中，如果出现下界面：蜂鸣器长响一次且页面显示“变比错误”，提示测试线所接的互感器变比不正确。

互感器测试仪操作规程一、引言互感器测试仪是一种用于测量互感器参数的设备，广泛应用于电力系统中。

为了确保互感器测试仪的正确操作和准确测量，制定本操作规程。

二、适用范围本操作规程适用于互感器测试仪的操作人员，包括设备的启动、测量参数的设置、测试过程的控制和设备的关闭等操作。

三、设备准备1. 确保互感器测试仪处于良好的工作状态，检查设备是否完好无损。

2. 检查测试仪的供电情况，确保供电电压稳定，并接通电源。

3. 检查测试仪的连接线路，确保连接正确并牢固。

四、操作步骤1. 启动互感器测试仪a. 按下启动按钮，等待设备自检完成。

b. 检查设备显示屏，确保设备已启动并进入正常工作状态。

2. 设置测量参数a. 在设备的操作界面上选择所需的测量模式，如电流互感器测试、电压互感器测试等。

b. 输入待测互感器的额定参数，如额定电流、额定电压等。

c. 根据实际需求设置其他测量参数，如测试频率、相位差等。

3. 进行测试a. 将待测互感器正确连接到测试仪上，确保连接牢固可靠。

b. 按下开始测试按钮，测试仪将开始对互感器进行测量。

c. 观察测试仪的显示屏，记录测量结果。

4. 控制测试过程a. 在测试过程中，注意观察测试仪的工作状态，确保设备正常运行。

b. 根据需要，可以调整测试仪的参数，如增加测量次数、调整测试频率等。

c. 如果发现异常情况，如设备故障或测量结果异常，应及时停止测试并进行排查。

5. 测试结果处理a. 测试完成后，将测量结果记录下来。

b. 对测量结果进行分析，判断互感器的性能是否符合要求。

c. 根据测量结果，可以进行互感器的维护、调整或更换等操作。

六、设备关闭1. 测试完成后，按下停止按钮，停止测试。

2. 关闭互感器测试仪的电源，断开电源线。

3. 清理测试现场，将设备归位并妥善保管。

七、安全注意事项1. 在操作互感器测试仪时，应穿戴好防护用具，如绝缘手套、绝缘鞋等。

2. 在进行高压测试时，应确保操作人员和周围人员的安全，避免触电事故的发生。

电流互感器校验仪操作规程一、档位调节和选择打开校验仪电源开关，选择仪器面板上的按钮“比角差”和“测量”功能，根据读数要求选择测量精度，一般选择小数点后两位数即可，即“19.99‰”档。

二次电流档位应根据所测试的电流互感器的具体值来选择，电流互感器的二次电流是1A则选择“1A”档位，二次电流为5A则选择“5A”档位。

负载的选择同样应根据被测电流互感器的实际值进行选择，例如被测电流互感器为200/5 10P10 5VA功率因数cosφ=0.8（滞后），则应选择额定电流为5A负载箱，并转动调节旋钮到cosφ=0.8范围内的“5VA”档。

标准比对互感器的接线调节也要根据被测电流互感器的实际值进行接线，具体接线应根据标准比对互感器上的接线铭牌进行。

调节完成后，将标准比对互感器的P1端接线由被测电流互感器的P1面穿入，并与标准比对互感器的另一个一次端子连接形成回路。

二次接线也应形成对应关系，标准比对互感器的S1端子应与被测电流互感器的S1端相接，标准比对互感器的另一个二次线端子，应连接到被测电流互感器的被测变比对应抽头端子。

二、测量与读数转动调压器的调节手轮，并观察校验仪的右侧一次电流百分比读数，直至达到需要的百分数点。

读取当前一次电流下的比差（‰）和角差（′），并对比标准判断是否符合标准要求。

测试中若出现极性指示灯电流，蜂鸣器鸣叫，则说明被测互感器的P1面错误或二次线端子接反。

出现比差值过大超出测量范围，无法读数，则说明标准比对电流互感器的一次电流选择与被测电流互感器额定一次电流不符，或被测电流互感器的二次端子接线有误，或被测互感器为不良品。

三、维护保养测试完成后，先关闭电源，再将各导线收好。

日常定时清扫设备上的灰尘，保持干爽清洁。

互感器测试仪操作规程1. 引言互感器测试仪是一种用于测量和校准互感器的设备，广泛应用于电力系统中。

本操作规程旨在指导操作人员正确、安全地使用互感器测试仪进行测试和校准工作。

2. 设备准备2.1 检查互感器测试仪的外观，确保设备完好无损。

2.2 确保互感器测试仪已经连接到电源，并检查电源电压是否符合要求。

2.3 将互感器测试仪与待测试的互感器正确连接，确保连接坚固可靠。

3. 测试前准备3.1 根据待测试互感器的额定参数，设置互感器测试仪的工作模式和测试参数。

3.2 确保测试仪的显示屏幕清晰可读，校准仪器的时间和日期。

3.3 根据互感器测试仪的操作手册，了解测试仪的各个功能和操作步骤。

4. 测试操作步骤4.1 打开互感器测试仪的电源开关，待仪器启动完成后，进入待测试互感器的类型选择界面。

4.2 根据待测试互感器的类型，选择相应的测试模式。

4.3 输入待测试互感器的额定参数，如变比、额定电流等。

4.4 将待测试互感器正确连接到测试仪上，并确保连接坚固。

4.5 启动测试仪的测试程序，观察测试仪的显示屏幕，记录测试结果。

4.6 根据测试结果，判断待测试互感器是否合格，并记录测试数据。

5. 校准操作步骤5.1 打开互感器测试仪的电源开关，待仪器启动完成后，进入校准模式选择界面。

5.2 根据校准要求，选择相应的校准模式。

5.3 将待校准的互感器正确连接到测试仪上，并确保连接坚固。

5.4 启动测试仪的校准程序，根据校准结果调整互感器测试仪的参数。

5.5 重复校准操作，直至校准结果符合要求。

5.6 记录校准结果和校准数据，并进行校准证书的填写和签名。

6. 测试仪器的维护6.1 在使用互感器测试仪之前，检查仪器的外观，确保设备完好无损。

6.2 定期对互感器测试仪进行校准和维护，保证测试结果的准确性和可靠性。

6.3 清洁互感器测试仪的外壳和连接器，避免灰尘和污垢影响测试仪器的性能。

6.4 定期更换互感器测试仪的电池，确保设备始终能够正常工作。

选择规程测试界面进入图（1）为电流互感器误差测试前的参数设置：图（1）①一次电流(A)：选择一次电流时会出现另一个窗口如下图（1-1）显示，选择对应互感器的额定一次电流；图（1-1）②编号：可以进行数字输入；③二次电流（A）：用户可以选择电流互感器二次电流为5A或1A；④测试人员：可以进行数字代码输入；⑤等级(%)：可以选择0.5、0.2、0.5S、0.2S 、0.1级以及5P、10P 级；⑥温度(℃)：可以进行数字输入；⑦额定负荷（VA）：通过键盘输入被检电流互感器的额定二次负荷；⑧湿度（%）：可以进行数字输入；⑨轻载负荷（VA）：通过键盘输入被检电流互感器的下限二次负荷。

下图（2）为电流互感器误差测试接线图：图（2）首先参照界面显示的接线图接好测试线路，测试导线请使用厂家配备的专用测试线。

然后根据测试需要，可以选择电流互感器规程测试、任意点测试或变比测试。

用户可以通过键盘操作或直接使用触摸屏进行操作。

进入图（3）该界面就可以进行互感器的规程测试图（3）①测试数据表格：表格内显示的数据为互感器的各个规程点测试数据以及化整数据，橙色显示的数据为超差数据。

②是否合格：此为该互感器检定结果。

根据电流互感器检定规程对测试数据进行分析判断，得出该互感器是合格还是超差的结论。

③存储：测试完成后窗口下面显示存储测量数据，断电后可保存。

④返回：退出到上一显示界面（电流互感器测试功能选择界面）。

2、直流电阻界面介绍选择直流电阻图标进入下图（4）显示的界面点击测量就可以测试电阻；图（4）该测试方法是在测试对象中通过0.125A直流恒流源，然后测量出测试对象两端直流电压即可得出该测量对象的电阻值。

①电阻：测量对象的电阻值，单位为欧姆（Ω）。

点击该按钮返回上一界面（主界面）。

3、变比测试界面介绍选择变比测试图标进入下图（5）变比前需设置一次电流和二次电流的参数。

图（5）①一次电流（A）：显示被测电流互感器的一次电流；②二次电流（A）：显示被测电流互感器的二次电流；③等级：可以选择0.5、0.2、0.5S、0.2S 、0.1级以及5P、10P级，变比测试时可无需设置此参数；④额定负荷（VA）：通过键盘输入被检电流互感器的额定二次负荷，变比测试时可无需设置此参数；⑤轻载负荷（VA）：通过键盘输入被检电流互感器的下限二次负荷，变比测试时可无需设置此参数；⑥额定功率因数：可通过键盘输入被检电流互感器的额定功率因数，变比测试时可无需设置此参数；⑦测量：点击测量时仪器自动对被检互感器进行变比测量；⑧返回：测试完成后点击此按钮回到上一级界面（主界面）。

互感器测试仪操作规程标题：互感器测试仪操作规程引言概述：互感器测试仪是一种用于测量电气设备中互感器性能的仪器，其正确操作对于确保电气设备的正常运行至关重要。

本文将介绍互感器测试仪的操作规程，匡助操作人员正确、安全地使用该设备。

一、准备工作1.1 确保测试仪器处于正常工作状态：检查仪器的电源、连接线等是否完好无损，确保仪器能够正常启动和运行。

1.2 准备测试样品：选择合适的互感器进行测试，并确保互感器处于停电状态，避免发生意外。

1.3 确认测试环境：选择干净、通风良好的环境进行测试，避免灰尘和湿气对测试结果的影响。

二、连接测试仪器2.1 将测试仪器与互感器正确连接：根据仪器说明书或者操作手册，将测试仪器与互感器正确连接，确保连接稳固可靠。

2.2 调整测试仪器参数：根据测试要求，调整仪器的参数，如电压、电流等，以确保测试结果准确。

2.3 完成仪器的校准：在连接完成后，进行仪器的校准，以确保测试结果的准确性和可靠性。

三、进行测试操作3.1 启动测试仪器：按照操作手册的指引，启动测试仪器，并等待仪器稳定后进行测试。

3.2 进行测试操作：根据测试要求，进行相应的测试操作，如电压、电流等参数的测试，记录测试结果。

3.3 注意安全防护：在测试过程中，注意安全防护，避免触电或者其他意外事故的发生，确保测试人员的安全。

四、分析和记录测试结果4.1 分析测试结果：根据测试结果进行数据分析，判断互感器的性能是否符合要求，如是否存在故障或者异常。

4.2 记录测试结果：将测试结果准确记录在测试报告中，包括测试日期、测试人员、测试参数等信息，以备日后查阅。

4.3 提出改进建议：根据测试结果，提出改进建议或者维护措施，确保互感器的正常运行和性能。

五、结束测试操作5.1 关闭测试仪器：在测试完成后，及时关闭测试仪器，并拔掉电源线，确保设备安全。

5.2 清理测试环境：清理测试环境，将测试仪器和测试样品放置到指定位置，确保环境整洁有序。

互感器测试仪操作规程一、引言互感器测试仪是一种专用设备，用于对互感器的参数进行测试和校准。

本操作规程旨在确保操作人员能够正确、安全地操作互感器测试仪，以保证测试结果的准确性和可靠性。

二、适合范围本操作规程适合于所有使用互感器测试仪进行测试和校准的操作人员。

三、设备准备1. 确保互感器测试仪处于正常工作状态，且具备有效的校准证书。

2. 检查互感器测试仪的电源线、测量线缆等是否完好无损。

3. 确保测试环境符合要求，包括温度、湿度等。

四、操作步骤1. 将互感器测试仪连接到待测试的互感器上，确保连接坚固、接触良好。

2. 打开互感器测试仪的电源开关，待设备自检完成后，进入测试界面。

3. 设置测试参数，包括测试频率、测试电压等，根据待测试互感器的参数要求进行设置。

4. 确保待测试互感器处于合适的工作状态，例如将其连接到标准负载上。

5. 启动测试，观察测试仪器显示的测试结果，确保数据准确。

6. 根据测试结果进行判断，判断互感器是否合格，是否需要进行校准或者修理。

7. 完成测试后，关闭互感器测试仪的电源开关，断开与待测试互感器的连接。

8. 清理测试现场，将互感器测试仪和相关设备归位，并进行必要的维护和保养。

五、安全注意事项1. 操作人员必须熟悉互感器测试仪的操作手册，并按照要求进行操作。

2. 在操作过程中，必须佩戴适当的防护用品，如绝缘手套、护目镜等。

3. 禁止在潮湿或者有爆炸性气体的环境中使用互感器测试仪。

4. 禁止将互感器测试仪连接到电源上，除非进行测试或者维护。

5. 在进行高压测试时，必须确保待测试互感器已经彻底放电，并采取必要的安全措施。

6. 在进行校准或者维修时，必须按照像关标准和规定进行操作，确保操作的安全性和有效性。

六、故障处理1. 在测试过程中，如果互感器测试仪浮现故障或者异常情况，应即将住手测试，并通知相关维修人员进行处理。

2. 在发现待测试互感器存在故障或者不合格情况时，应及时记录并报告相关部门，以便进行后续处理。

互感器测试仪操作规程一、引言互感器测试仪是一种用于测试互感器性能的仪器设备，它可以测量互感器的变比、漏磁、耐压试验等参数，以确保互感器的正常运行和性能稳定。

本操作规程旨在规范互感器测试仪的使用，保证测试结果的准确性和可靠性，同时确保操作人员的安全。

二、设备准备1. 确保互感器测试仪处于正常工作状态，检查设备是否有损坏或故障。

2. 检查测试仪的电源线是否连接牢固，并确保电源电压符合设备要求。

3. 检查测试仪的接地线是否连接良好，确保设备的接地可靠。

4. 准备好所需的测试仪器和配件，如测试线、夹具等。

三、操作步骤1. 将互感器测试仪的电源线插入电源插座，并打开电源开关。

2. 检查仪器的显示屏是否正常显示，如有异常情况应及时联系维修人员。

3. 按照互感器的类型和测试要求，选择相应的测试模式。

4. 将待测的互感器连接到测试仪上，确保连接牢固，避免接触不良或松动。

5. 根据测试要求，设置测试仪的参数，如变比范围、测试电压等。

6. 开始测试前，确保测试现场安全，确保操作人员和设备不会受到电击或其他伤害。

7. 按下开始测试按钮，测试仪将开始对互感器进行测试。

8. 在测试过程中，及时观察测试仪的显示屏，确保测试结果的准确性。

9. 测试完成后，将测试仪的电源开关关闭，并拔掉电源线。

10. 将测试结果记录下来，并进行数据分析和处理。

四、安全注意事项1. 在操作互感器测试仪时，应佩戴绝缘手套和绝缘鞋，确保自身安全。

2. 在进行高压测试时，应确保测试仪和互感器的接地可靠，避免电击事故的发生。

3. 在测试仪器故障或异常情况下，应立即停止使用并联系维修人员进行处理。

4. 在测试过程中，应注意周围环境的温度、湿度等因素，避免对测试结果产生影响。

5. 在测试仪器存放或搬运时，应轻拿轻放，避免碰撞或摔落导致设备损坏。

五、设备维护1. 定期对互感器测试仪进行检查和维护，确保设备处于良好的工作状态。

2. 清洁测试仪的外壳和显示屏，避免灰尘和污垢对设备的影响。

互感器测试仪操作规程引言概述：互感器测试仪是一种用于测量和检测互感器性能的设备，它在电力系统中起着至关重要的作用。

为了确保测试的准确性和安全性，必须遵循严格的操作规程。

本文将详细介绍互感器测试仪的操作规程，以确保测试的有效性和可靠性。

一、设备准备1.1 选择合适的测试仪器：根据互感器的类型和规格，选择适用的互感器测试仪器。

确保测试仪器具备合适的测量范围和精度。

1.2 检查测试仪器状态：在使用测试仪器之前，检查其外观和连接线路是否完好。

确保测试仪器没有损坏或松动的部件。

1.3 校准测试仪器：定期校准互感器测试仪器，以确保测量结果的准确性。

校准应由专业人员进行，并记录校准日期和结果。

二、安全措施2.1 确保安全环境：在进行互感器测试之前，确保测试场地安全无隐患。

排除可能的电气风险，如漏电、短路等。

2.2 佩戴个人防护装备：测试人员应佩戴适当的个人防护装备，如绝缘手套、护目镜和防护服。

这些装备可以有效地防止电击和其他意外伤害。

2.3 遵循操作规程：严格遵守测试仪器的操作说明，按照正确的步骤进行操作。

不要随意更改测试参数或跳过任何步骤。

三、连接互感器3.1 清洁连接端口：在连接互感器之前，确保互感器的连接端口干净无尘。

使用干净的布或棉签清洁连接端口，以确保良好的接触。

3.2 确保连接稳固：确保互感器与测试仪器之间的连接稳固可靠。

检查连接线路是否松动或接触不良，并进行必要的调整。

3.3 防止干扰：将互感器与其他电气设备保持一定的距离，以防止干扰对测试结果的影响。

确保测试环境的电磁干扰较小。

四、执行测试4.1 设置测试参数：根据互感器的类型和测试要求，设置适当的测试参数。

包括电压、频率、相位等参数的设置。

4.2 进行测试：按照测试仪器的操作说明，执行互感器测试。

确保测试过程中的数据采集准确可靠。

4.3 记录测试结果：记录测试结果，包括互感器的测量值、损耗、误差等。

确保记录的数据准确无误，并妥善保存。

五、测试结束5.1 断开连接：测试结束后，先断开互感器与测试仪器之间的连接。

全自动电流互感器校验台说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线和带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一．互感器校验简介 (5)二．HTGZ-H全自动互感器校验装置组成及主要技术参数 (13)三．HTGZ互感器校验仪技术指标及简介 (14)四．电流电压互感器负荷箱说明 (20)五．测试接线图 (22)六．互感器校验软件介绍 (28)七．使用注意事项 (30)八．校验仪三种控制方式说明 (31)九．中试所检定校验仪接线图 (32)第一章互感器校验简介1． 1电流互感器电流互感器和变压器很相似，变压器接在线路上，主要用来改变线路的电压，而电流互感器接在线路上，主要用来改变线路的电流，所以电流互感器以前也叫做变流器。

后来，一般把直流电变成交流电的仪器设备叫做变流器，把改变线路上电流大小的电器，根据它通过互感的工作原理，叫做电流互感器。

线路上为什么需要改变电流呢？这是因为根据发电和用电的不同情况，线路上的电流大小不一，而且相差悬殊，有的只有几安，有的却大至几万安。

要直接测量这些大大小小的电流，就需要根据线路电流的大小，制作相应为几安直到几万安不同的许多电流表和其他电气仪表。

互感器测试仪操作规程标题：互感器测试仪操作规程引言概述：互感器测试仪是用于测试互感器性能和准确度的设备，正确操作测试仪对确保测试结果的准确性非常重要。

本文将详细介绍互感器测试仪的操作规程，帮助操作人员正确操作测试仪，确保测试结果的准确性。

一、准备工作1.1 确认测试仪器和设备完好：在进行测试之前，需要确认互感器测试仪器和相关设备处于正常工作状态，没有损坏或故障。

1.2 设置测试参数：根据测试要求，设置测试仪的参数，包括电压、电流、频率等参数，确保测试的准确性和可靠性。

1.3 连接互感器：将待测试的互感器正确连接到测试仪器，确保连接稳固，避免出现误差或干扰。

二、测试操作2.1 启动测试仪器：按照测试仪器的操作说明，启动测试仪器，并等待系统自检完成。

2.2 进行测试：根据测试要求，开始测试互感器的性能和准确度，记录测试数据并进行分析。

2.3 注意安全：在测试过程中，注意安全事项，避免触电、短路等危险情况的发生，确保操作人员的安全。

三、数据处理3.1 分析测试结果：根据测试数据，进行数据分析和处理，评估互感器的性能和准确度。

3.2 记录测试数据：将测试结果及相关数据记录在测试报告中，确保数据的完整性和准确性。

3.3 保存数据：保存测试数据和报告，以备日后查阅和参考，为互感器的维护和管理提供依据。

四、故障处理4.1 发现故障：如果在测试过程中发现互感器测试仪器出现故障或异常情况，应立即停止测试，并进行故障排查。

4.2 排除故障：根据故障现象和测试仪器的操作手册，进行故障排查和处理，确保测试的顺利进行。

4.3 测试仪器维护：定期对互感器测试仪器进行维护保养，保持设备的良好状态，避免出现故障和影响测试结果。

五、注意事项5.1 操作规范：操作人员应按照操作规程和说明书进行操作，避免误操作和造成设备损坏。

5.2 定期校准：定期对互感器测试仪器进行校准，确保测试结果的准确性和可靠性。

5.3 培训和交流：定期对操作人员进行培训和交流，提高他们的操作技能和测试水平，确保测试工作的顺利进行。

互感器测试仪操作规程一、引言互感器是电力系统中常用的重要设备，用于测量电流和电压，提供准确的电力参数。

为了确保互感器的正常运行和准确测量，需要进行定期的测试和校准。

本操作规程旨在指导操作人员正确使用互感器测试仪，进行互感器的测试和校准工作。

二、设备准备1. 互感器测试仪：确保测试仪处于良好状态，电源充足并连接稳定。

2. 互感器：确保互感器无损坏或松动现象。

三、测试前的准备工作1. 确认测试仪的测量范围和准确度，选择合适的测试仪模式。

2. 检查互感器的接线情况，确保接线正确可靠。

3. 检查测试仪和互感器的接地情况，确保接地良好。

4. 关闭互感器的保护装置，以免影响测试结果。

5. 确定测试仪的位置，保证测试仪与互感器之间的距离符合安全要求。

四、测试步骤1. 打开测试仪的电源，确保测试仪处于正常工作状态。

2. 设置测试仪的测试参数，包括测试频率、测试电流/电压等。

3. 将测试仪的输入端与互感器的输入端连接，确保连接牢固。

4. 开始测试，记录测试仪显示的数值。

5. 根据测试结果，判断互感器的性能是否正常。

6. 如有需要，可进行多次测试，以确保结果的准确性。

7. 完成测试后，关闭测试仪的电源，断开测试仪与互感器的连接。

五、测试结果的处理1. 根据测试仪显示的数值，计算互感器的实际测量值。

2. 将测试结果与互感器的额定值进行比较，判断互感器的准确度。

3. 如发现互感器存在偏差或故障，应及时进行维修或更换。

六、安全注意事项1. 在进行测试前，必须确保测试仪和互感器的电源已经断开。

2. 在进行测试时，应注意防止触电和短路等事故的发生。

3. 在使用测试仪时，应按照操作手册的要求进行操作，禁止随意更改测试参数。

4. 在测试过程中，如发现异常情况或危险现象，应立即停止测试并采取相应的安全措施。

七、设备维护与保养1. 定期检查测试仪的外观和连接线，确保无损坏或松动现象。

2. 定期校准测试仪的准确度，确保测试结果的准确性。
