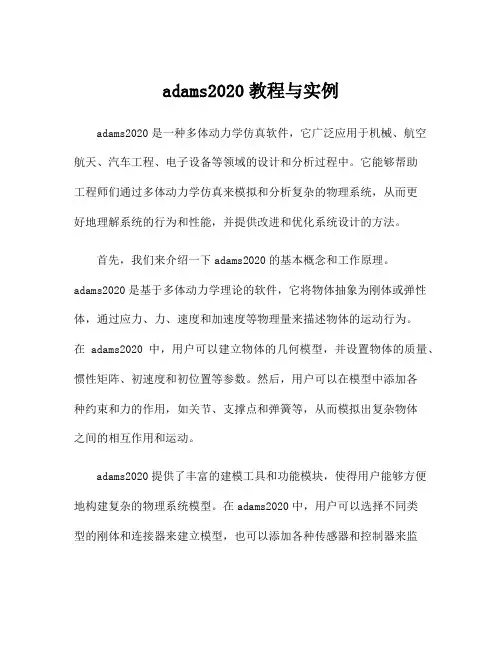

adams2020教程与实例adams2020是一种多体动力学仿真软件，它广泛应用于机械、航空航天、汽车工程、电子设备等领域的设计和分析过程中。
它能够帮助工程师们通过多体动力学仿真来模拟和分析复杂的物理系统，从而更好地理解系统的行为和性能，并提供改进和优化系统设计的方法。
首先，我们来介绍一下adams2020的基本概念和工作原理。
adams2020是基于多体动力学理论的软件，它将物体抽象为刚体或弹性体，通过应力、力、速度和加速度等物理量来描述物体的运动行为。
在adams2020中，用户可以建立物体的几何模型，并设置物体的质量、惯性矩阵、初速度和初位置等参数。
然后，用户可以在模型中添加各种约束和力的作用，如关节、支撑点和弹簧等，从而模拟出复杂物体之间的相互作用和运动。
adams2020提供了丰富的建模工具和功能模块，使得用户能够方便地构建复杂的物理系统模型。
在adams2020中，用户可以选择不同类型的刚体和连接器来建立模型，也可以添加各种传感器和控制器来监测和控制系统的运动。
此外，adams2020还提供了强大的分析和可视化功能，用户可以通过动画和图表等方式来观察和分析系统的运动行为。
为了更好地使用adams2020进行仿真，我们可以通过一个简单的例子来介绍其基本操作步骤。
假设我们需要模拟一个简单的摆锤系统，其中包含一个固定支撑点和一个可自由运动的摆锤。
首先，我们需要在adams2020中创建一个新的模型，并选择适当的刚体和连接器类型来建立模型。
然后，我们可以设置摆锤的质量、长度和初始位置等参数，并添加适当的约束和力的作用来模拟摆锤的运动。
最后，我们可以通过模拟和分析功能来观察和分析摆锤的运动行为，如角度、速度和加速度等。
除了基本的建模和仿真功能外，adams2020还提供了一些高级功能，如优化和灵敏度分析等。
通过这些功能，用户可以进行系统设计的优化和改进，找到系统的最佳参数和结构，以进一步提高系统的性能。

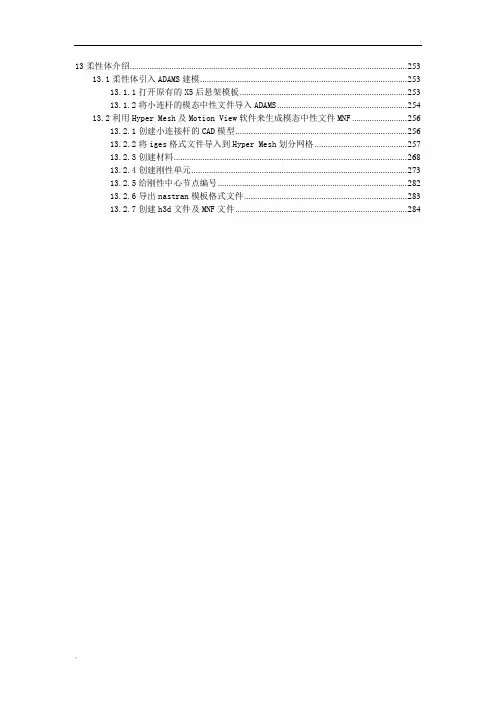

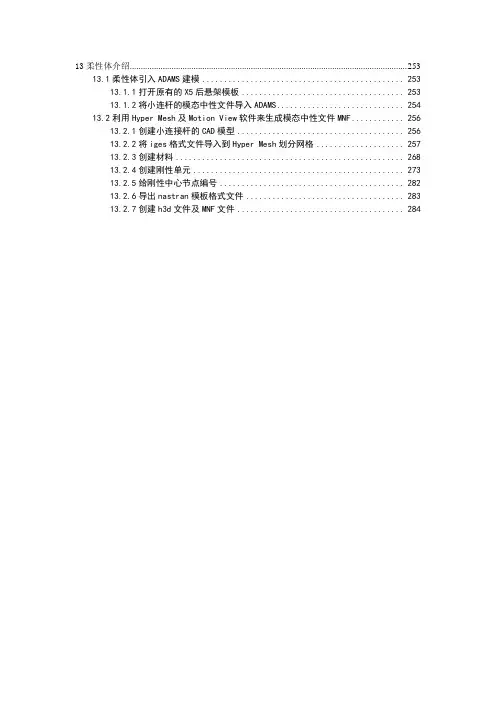

13柔性体介绍 (253)13.1柔性体引入ADAMS建模 (253)13.1.1打开原有的X5后悬架模板 (253)13.1.2将小连杆的模态中性文件导入ADAMS (254)13.2利用Hyper Mesh及Motion View软件来生成模态中性文件MNF (256)13.2.1创建小连接杆的CAD模型 (256)13.2.2将iges格式文件导入到Hyper Mesh划分网格 (257)13.2.3创建材料 (268)13.2.4创建刚性单元 (273)13.2.5给刚性中心节点编号 (282)13.2.6导出nastran模板格式文件 (283)13.2.7创建h3d文件及MNF文件 (284)《柔性体篇》13柔性体介绍在模型中引入柔性体可以提高仿真的精度。
柔性体可采用模态中性文件（MNF）来描述。
该文件是一个二进制文件，包含了以下信息：几何信息（结点位置及其连接）；结点质量和惯量；模态；模态质量和模态刚度。
可以利用ANSYS、NASTRAN、ABAQUS等限元软件包进行分析并将结果写成模态中性文件，输入到ADAMS/View或ADAMS/Car中，建立相应零件的柔性体。
13.1柔性体引入ADAMS建模在模型中引入柔性体首先要在ADAMS/Car中读入模态中性文件，然后ADAMS/Car会创建必要的几何实体用以显示柔性体。
然后在模型中与其它刚体部件之间施加约束。
本教程以后悬架的小连接板为例。
13.1.1打开原有的X5后悬架模板13.1.2将小连杆的模态中性文件导入ADAMS在ADAMS/Car中读入模态中性文件的过程如下：1）从Build菜单中选择Parts>Flexible Body>New设定对话框如下，在Left Modal Neutral File和Right Modal Neutral File里右击鼠标选择自己已经创建好的MNF文件，点击OK。
2）创建柔性体与刚体的中间连接体Interface Part柔性体不能直接与刚体建立约束，必须通过中间体来连接。
13柔性体介绍 (253)13.1柔性体引入ADAMS建模 (253)13.1.1打开原有的X5后悬架模板 (253)13.1.2将小连杆的模态中性文件导入ADAMS (254)13.2利用Hyper Mesh及Motion View软件来生成模态中性文件MNF (256)13.2.1创建小连接杆的CAD模型 (256)13.2.2将iges格式文件导入到Hyper Mesh划分网格 (257)13.2.3创建材料 (268)13.2.4创建刚性单元 (273)13.2.5给刚性中心节点编号 (282)13.2.6导出nastran模板格式文件 (283)13.2.7创建h3d文件及MNF文件 (284)《柔性体篇》13柔性体介绍在模型中引入柔性体可以提高仿真的精度。
柔性体可采用模态中性文件（MNF）来描述。
该文件是一个二进制文件，包含了以下信息：几何信息（结点位置及其连接）；结点质量和惯量；模态；模态质量和模态刚度。
可以利用ANSYS、NASTRAN、ABAQUS等限元软件包进行分析并将结果写成模态中性文件，输入到ADAMS/View或ADAMS/Car中，建立相应零件的柔性体。
13.1柔性体引入ADAMS建模在模型中引入柔性体首先要在ADAMS/Car中读入模态中性文件，然后ADAMS/Car会创建必要的几何实体用以显示柔性体。
然后在模型中与其它刚体部件之间施加约束。
本教程以后悬架的小连接板为例。
13.1.1打开原有的X5后悬架模板13.1.2将小连杆的模态中性文件导入ADAMS在ADAMS/Car中读入模态中性文件的过程如下：1）从Build菜单中选择Parts>Flexible Body>New设定对话框如下，在Left Modal Neutral File和Right Modal Neutral File里右击鼠标选择自己已经创建好的MNF文件，点击OK。
2）创建柔性体与刚体的中间连接体Interface Part柔性体不能直接与刚体建立约束，必须通过中间体来连接。

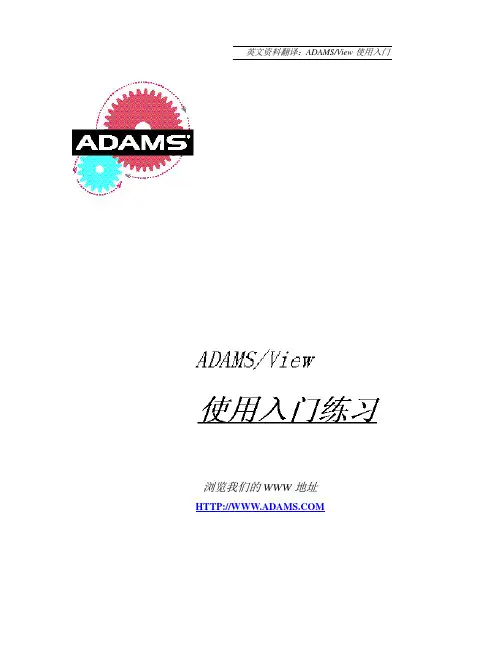

英文资料翻译：ADAMS/View使用入门浏览我们的WWW地址第一章弹簧挂锁设计问题介绍总论本指导教程将向你介绍如何运用机械系统动力学分析仿真软件ADAMS/View解决工程问题。
我们假定你会循序渐进地学习本指导教程,因此在起始阶段我们会给予你较多的指导,伴随着你的进步，这样的指导就会逐渐减少。
如果你不想按照既定的顺序学习，那么你也可以在不同的地方将命令文件输入到ADAMS/View中，并且从那里开始学习。
但如果这样，你会为了一些最基本的概念而不得不去参阅初始几章。
在每章的开始只要见到溶入标志，就可以找到该输入的文件名。
本章包括以下内容：你将学习的内容你将创建的模型你将学习的内容本指导教程将引导你进行如图1所示的设计步骤。
无论你在什么时候使用ADAMS/View来创建和测试模型，你都须遵循以下七个基本步骤：1、创建一个包括运动件、运动副、柔性连接和作用力等在内的机械系统模型；２、通过模拟仿真模型在实际操作过程中的动作来测试所建模型；３、通过将模拟仿真结果与物理样机试验数据对照比较来验证所设计的方案；４、细化模型，使你的仿真测试数据符合物理样机试验数据；５、深化设计，评估系统模型针对不同的设计变量的灵敏度；６、优化设计方案，找到能够获得最佳性能的最优化设计组合；７、使各设计步骤自动化，以便你能迅速地测试不同的设计可选方案。
●你将建造的模型本指导教程将通过建立一个弹簧挂锁模型教你如何使用ADAMS/View。
在与Houston的Manned Spacecraft Center签订的一份合同中，North American Aviation,Inc. 的Earl V. Holman发明了一个挂锁模型，它能够将运输集装箱的两部分夹紧在一起，由此而产生了该弹簧挂锁的设计问题。
该模型共有十二个，在Apollo登月计划中，它们被用来夹紧登月仓和指挥服务仓。
其物理样机模型如图2所示，虚拟样机模型如图3所示。
●设计要求：1能产生至少800N的夹紧力。
13柔性体介绍 (253)13.1柔性体引入ADAMS建模 (253)13.1.1打开原有的X5后悬架模板 (253)13.1.2将小连杆的模态中性文件导入ADAMS (254)13.2利用Hyper Mesh及Motion View软件来生成模态中性文件MNF (256)13.2.1创建小连接杆的CAD模型 (256)13.2.2将iges格式文件导入到Hyper Mesh划分网格 (257)13.2.3创建材料 (268)13.2.4创建刚性单元 (273)13.2.5给刚性中心节点编号 (282)13.2.6导出nastran模板格式文件 (283)13.2.7创建h3d文件及MNF文件 (284)《柔性体篇》13柔性体介绍在模型中引入柔性体可以提高仿真的精度。
柔性体可采用模态中性文件（MNF）来描述。
该文件是一个二进制文件，包含了以下信息：几何信息（结点位置及其连接）；结点质量和惯量；模态；模态质量和模态刚度。
可以利用ANSYS、NASTRAN、ABAQUS等限元软件包进行分析并将结果写成模态中性文件，输入到ADAMS/View或ADAMS/Car中，建立相应零件的柔性体。
13.1柔性体引入ADAMS建模在模型中引入柔性体首先要在ADAMS/Car中读入模态中性文件，然后ADAMS/Car会创建必要的几何实体用以显示柔性体。
然后在模型中与其它刚体部件之间施加约束。
本教程以后悬架的小连接板为例。
13.1.1打开原有的X5后悬架模板13.1.2将小连杆的模态中性文件导入ADAMS在ADAMS/Car中读入模态中性文件的过程如下：1）从Build菜单中选择Parts>Flexible Body>New设定对话框如下，在Left Modal Neutral File和Right Modal Neutral File里右击鼠标选择自己已经创建好的MNF文件，点击OK。
2）创建柔性体与刚体的中间连接体Interface Part柔性体不能直接与刚体建立约束，必须通过中间体来连接。
Adams 2020 是一款广泛应用于工程领域的多体动力学仿真软件，它可以用来模拟各种机械系统的运动行为，并进行动力学分析和优化设计。
本教程将带领读者深入了解 Adams 2020 软件的基本操作和应用技巧，并通过实例演示，让读者能够更好地掌握该软件的使用方法。
本教程将分为以下几个部分进行详细介绍：一、 Adams 2020 简介Adams 2020 是由美国Mechanical Dynamics公司开发的一款专业多体动力学仿真软件，目前已经成为全球范围内的工程师和研究人员首选的仿真工具之一。
Adams 2020 软件拥有强大的模型建立和仿真分析功能，可以对机械系统的运动行为进行准确的模拟，并提供丰富的分析结果，为工程设计和优化提供有力的支持。
二、 Adams 2020 的基本操作1. 软件安装和环境配置在开始学习 Adams 2020 软件之前，首先需要进行软件的安装和环境配置。
本教程将详细介绍 Adams 2020 软件的安装步骤和环境配置方法，确保读者能够顺利地运行该软件，并进行后续的操作和学习。
2. 模型建立与约束设置在 Adams 2020 软件中，模型建立和约束设置是仿真分析的基础。
本教程将演示如何在 Adams 2020 中建立机械系统的模型，并设置各种约束条件，包括刚性约束、连接约束等，以确保模型的合理性和准确性。
3. 运动学分析与动力学分析Adams 2020 软件可以进行运动学分析和动力学分析，以研究机械系统的运动特性和受力情况。
本教程将介绍如何在 Adams 2020 中进行运动学分析和动力学分析，并解释分析结果的含义和应用。
三、 Adams 2020 的应用技巧1. 模型优化与性能评估Adams 2020 软件可以用于模型优化和性能评估，以改进机械系统的设计和性能。
本教程将介绍如何利用 Adams 2020 进行模型优化和性能评估，包括参数优化、结构优化等方法。
2. 系统耦合与多体联动仿真在工程实际应用中，往往需要进行系统耦合和多体联动仿真分析。

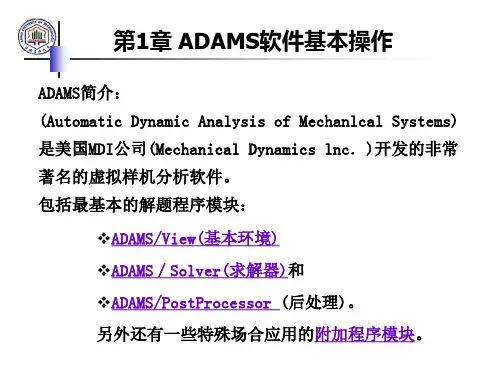

ADAMS的全面详细教程ADAMS（Automatic Dynamic Analysis of Mechanical Systems）是一款用于机械系统动力学分析的软件。
它可以模拟多种机械系统，并对其进行运动和应力分析。
本文将详细介绍ADAMS的全面教程，包括软件介绍、建模、分析和结果可视化等方面。
一、软件介绍ADAMS是一款由MSC Software开发的强大的机械系统动力学分析软件。
它主要用于汽车、飞机、船舶等多种机械系统的运动和应力分析。
ADAMS具有强大的模拟能力和精确的结果，可以帮助工程师更好地了解和优化机械系统的性能。
二、建模在ADAMS中，建模是创建机械系统的第一步。
可以通过拖放和连接不同的组件来组装整个系统。
ADAMS提供了丰富的组件库，包括刚体、约束、驱动器等。
用户可以根据实际情况选择适合的组件，并进行调整和定制。
在建模过程中，需要定义组件的几何属性、材料属性和运动属性。
几何属性包括尺寸和形状，材料属性包括密度和弹性系数，运动属性包括初始位置和速度等。
对于复杂的组件，可以通过导入CAD文件来简化建模过程。
三、分析建模完成后，可以进行各种类型的分析。
ADAMS主要支持以下几种分析方法：1.静态分析：用于计算机械系统在静力学条件下的平衡状态、应力和变形等。
可以通过施加外力或约束来模拟不同的加载情况，进而评估系统的稳定性和可靠性。
2.动态分析：用于计算机械系统在动力学条件下的运动和响应。
可以模拟系统的时间响应、频率响应和振动模态等。
动态分析可以帮助工程师更好地评估系统的性能和安全性。
3.暂态分析：用于计算机械系统在瞬时变化条件下的响应。
可以模拟系统的瞬时冲击、加速度变化和速度变化等。
暂态分析可以帮助工程师更好地理解系统的动态行为和响应。
四、结果可视化在分析完成后，可以通过结果可视化功能来查看和分析结果。
ADAMS提供了直观的3D画面和图表，可以展示系统的运动、应力、变形和动力学特性等。
