电梯操作证考试:电梯操作证考试考试题(最新版)1、单选电梯开门或关门速度慢,引起的原因可能是()。
A.分流开关没有复位,与电枢并联的分流电阻太小B.轿门限位开关常开点没接通C.该层呼梯信号一直未消,继电器没释放(江南博哥)D.感应器常闭点在隔磁板插入后没接通正确答案:A2、单选施工升降机国家标准中()是推荐性标准。
A、所有标准都有B、技术条件C、检验规则D、安全规则正确答案:B3、判断题层门机械联锁的作用是轿厢不在某一层楼层停靠时,这一层楼的层门应被机械门锁锁闭而不能打开。
正确答案:对4、单选根据JG135-2000《杂物电梯》规定,机房或机罩内应提供()照明灯具。
控制照明的开关应安装在接近入口并方便人员操纵的位置上。
A、固定B、移动正确答案:A5、单选曳引机吊装时,起重装置的额定载重量应大于曳引机自重的()倍.A.0.5B.1.0C.1.5D.2.0正确答案:C6、单选DB11/420-2007《电梯安装、改造、重大维修和维护保养自检规则》适用于()的安装、改造、重大维修和维护保养的自检。
A.乘客电梯、载货电梯B.液压电梯、杂物电梯C.自动扶梯和自动人行道D.A+B+C正确答案:D7、单选门刀与层门地坎,门锁滚轮与轿厢地坎间隙应为()。
A、2~10B、5~10C、2~8D、5~8正确答案:B8、单选下面哪一个不是电梯到站不开门的原因()A.平层感应器坏B.开门限位开关坏C.门机坏D.安全触板坏正确答案:C9、判断题层站是各楼层用于出入轿厢的地点()正确答案:对10、单选电梯检修时,运行范围不应()的行程。
A.超过正常B.大于正常C.视情况而定正确答案:A11、单选国家质量技术监督局令第13号,《特种设备()规定》,是于2000年6月27日国家质量技术监督局发布,自2000年10月1日起施行。
A、质量监督与安全监察B、设计与制造C、安装维修保养与改造D、使用与管理正确答案:A12、填空题门系统由轿厢门、层门、_、联动机构、门锁等组成;正确答案:开门电动机13、单选圆形股电梯用钢丝绳,其中代号3指代的是()。
一、填空题1、电梯有部分、部分、部分、部分组成。
2、电力拖动系统是由: 、、、、等组成。
3、电梯主要参数指、和、。
4、轿厢尺寸由和电梯的决定。
5、电梯按用途分为、、、、、、、、和其他电梯。
6、电梯根据驱动方式分为、和齿轮齿条电梯、螺杆式电梯,直线电机驱动的电梯。
7、根据速度分、、、。
8、电梯型号的编制方法,第一部分是、、和代号,第二部分是代号,第三部分是代号。
9、机房有效面积是井道面积的倍以上。
10、载客电梯与医用电梯机房的高度应大于 m,货梯机房高度应大于 m,杂物梯机房高度不小于 m。
11、电梯选型与配置不仅要满足整个建筑功能上的需求,还要考虑乘客使用的性和性。
12、电梯主参数的确定包括、、。
13、中低层建筑的电梯配置通常只有~组电梯,梯组一般为每层都停或隔层停靠,所以电梯配置相对比较简单。
14、电梯曳引传动系统由、、、、、、、八部分组成。
15、国家《电梯制造与安装安全规范》规定曳引条件必须满足:。
16、国标规定平衡系数K= ,即对重平衡40%~50%额定载荷。
17、曳引绳与曳引轮不同形状绳槽接触时,所产生的摩擦力是不同的,摩擦力则曳引力。
18、绳槽的形状有、、。
19、钢丝绳在曳引轮上绕的次数可分和,单绕时钢丝绳在曳引轮上只绕过一次,其包角小于或等于度,而复绕时钢丝绳在曳引轮上绕过二次,其包角大于度。
20、电梯曳引机是电梯的动力设备,又称电梯主机。
功能是与使电梯运行。
它由、、、、、和及附属盘车手轮等组成。
21、电梯的曳引电动机有电动机和电动机。
22、电磁制动器的类型有、、、。
23、蜗杆轴与电动机连在一起,这样就能把电动机的转速经过减速器后其转速显然地从快速减下变为速。
24、轿厢架作为承重结构件,制作成一个金属框架,一般由、、和等组成。
25、轿厢由、、及等组成。
26、防超载称可分为称重式、称重式和称重式等几种方式。
27、电梯轿厢的种类有、、、、、。
28、观光电梯轿厢通透明亮,外形常做成或等。
29、电梯门系统主要包括、与及其附属的部件。
《电梯结构与原理》电子教案-电梯的电力拖动系统教学目标:1. 了解电梯电力拖动系统的基本原理和组成部分。
2. 掌握电梯电力拖动系统的运行方式和控制方法。
3. 能够分析电梯电力拖动系统的工作过程和性能特点。
教学内容:第一章:电梯电力拖动系统概述1.1 电梯电力拖动系统的定义和作用1.2 电梯电力拖动系统的发展历程1.3 电梯电力拖动系统的分类和特点第二章:电梯电力拖动系统的组成部分2.1 电动机2.2 控制器2.3 传动装置2.4 电梯电气控制柜第三章:电梯电力拖动系统的运行方式3.1 电梯电力拖动系统的启动和停止3.2 电梯电力拖动系统的加速和减速3.3 电梯电力拖动系统的运行控制策略第四章:电梯电力拖动系统的控制方法4.1 电梯电力拖动系统的手动控制4.2 电梯电力拖动系统的自动控制4.3 电梯电力拖动系统的远程控制第五章:电梯电力拖动系统的性能分析5.1 电梯电力拖动系统的效率和功率因数5.2 电梯电力拖动系统的稳定性和可靠性5.3 电梯电力拖动系统的故障分析和处理教学方法:1. 采用多媒体教学,展示电梯电力拖动系统的图片和视频。
2. 通过实物模型或模拟器,演示电梯电力拖动系统的运行过程。
3. 利用案例分析,让学生参与电梯电力拖动系统的设计和优化。
教学评估:1. 课堂问答:检查学生对电梯电力拖动系统的了解程度。
2. 小组讨论:评估学生对电梯电力拖动系统的分析和解决问题的能力。
3. 课后作业:巩固学生对电梯电力拖动系统的知识点掌握。
教学资源:1. 电梯电力拖动系统相关教材和参考书籍。
2. 电梯电力拖动系统的设计图纸和参数表格。
3. 电梯电力拖动系统的模拟器和实验设备。
教学时数:1. 共计4课时,每课时45分钟。
2. 分别为第一章至第五章各一课时。
本教案仅供参考,具体内容和教学方法可根据实际情况进行调整。
《电梯结构与原理》电子教案-电梯的电力拖动系统教学内容:第六章:电梯电力拖动系统的保护措施6.1 电梯电力拖动系统过载保护6.2 电梯电力拖动系统短路保护6.3 电梯电力拖动系统漏电保护第七章:电梯电力拖动系统的节能技术7.1 电梯电力拖动系统的能量消耗分析7.2 电梯电力拖动系统的节能措施7.3 电梯电力拖动系统的节能效果评价第八章:电梯电力拖动系统的维修与保养8.1 电梯电力拖动系统的日常检查与维护8.2 电梯电力拖动系统的故障排查与处理8.3 电梯电力拖动系统的定期检修与保养第九章:电梯电力拖动系统的安全技术9.1 电梯电力拖动系统的安全防护措施9.2 电梯电力拖动系统的紧急救援操作9.3 电梯电力拖动系统的安全监控与报警系统第十章:电梯电力拖动系统的案例分析10.1 电梯电力拖动系统的设计案例10.2 电梯电力拖动系统的运行优化案例10.3 电梯电力拖动系统的故障处理案例教学方法:1. 采用案例分析法,让学生通过实际案例了解电梯电力拖动系统的运行过程和问题解决方法。
2022年T电梯作业《T电梯修理》安全生产模拟考试题(一)姓名:_____________ 年级:____________ 学号:______________1、(判断题)根据TSG T7001-2009《检规(简称)-曳引与强制驱动电梯》规定:轿顶装设了高于1.05m的护栏,可不设危险警示符号或须知。
A、正确B、错误正确答案:错误2、(判断题)电气接线应正确,连接可靠,标志清晰。
A、正确B、错误正确答案:错误3、(判断题)成品T形导轨,工作面应光滑,只能微见切削刀痕或看不出切削刀痕。
否则就是不合格品。
A、正确B、错误正确答案:错误4、(判断题)使用水平尺时,要擦净被测工件表面,水平尺底面不需要考虑擦干净。
A、正确B、错误正确答案:错误5、(判断题)TSG T7005-2012《检规(简称)-自动扶梯与自动人行道》规定:如果建筑物的障碍物会引起人员伤害时,则应采取相应的预防措施。
A、正确B、错误正确答案:错误6、(判断题)旁开双折门或中分双折门客梯,在门关闭状态下,快慢门门扇之间的缝隙宽度,不应超过6mm。
A、正确B、错误正确答案:错误7、(判断题)作业人员,作业时随身携带证件。
自觉接受用人单位的安全管理。
A、正确B、错误正确答案:错误8、(判断题)按GB7588-2003《电梯制造与安装安全规范》规定:检修门、井道安全门及检修活板门应向井道外开。
A、正确B、错误正确答案:错误9、(判断题)交流双速电梯,速度一般较慢。
A、正确B、错误正确答案:错误10、(判断题)在检修中,如果发现轿厢导靴松离了原位,将可能直接打坏门刀,或成串地击碎多层门锁。
A、正确B、错误正确答案:错误11、(判断题)型号为TKZ1000/2.5-JX的电梯,表示:直流客梯,额定载荷1吨,速度2.5米/秒,集选控制。
A、正确B、错误正确答案:错误12、(判断题)对重运行区域下方的刚性隔障。
隔障保护范围,从底坑地面以上不大于0.30m处,向上延伸到至少2.50m。

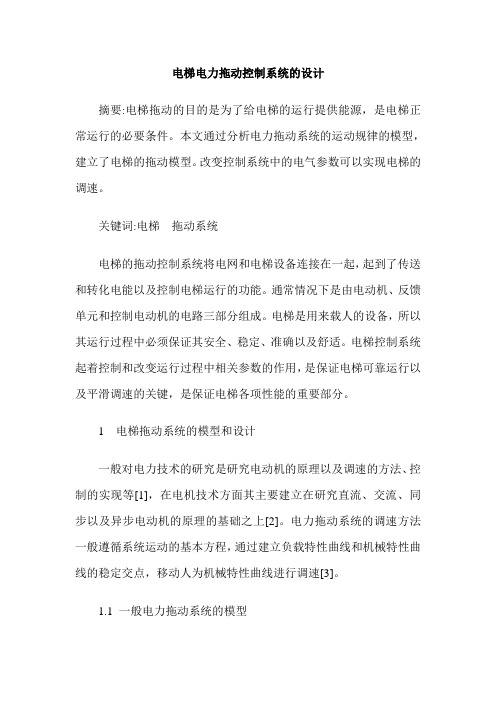

电梯电力拖动控制系统的设计摘要:电梯拖动的目的是为了给电梯的运行提供能源,是电梯正常运行的必要条件。
本文通过分析电力拖动系统的运动规律的模型,建立了电梯的拖动模型。
改变控制系统中的电气参数可以实现电梯的调速。
关键词:电梯拖动系统电梯的拖动控制系统将电网和电梯设备连接在一起,起到了传送和转化电能以及控制电梯运行的功能。
通常情况下是由电动机、反馈单元和控制电动机的电路三部分组成。
电梯是用来载人的设备,所以其运行过程中必须保证其安全、稳定、准确以及舒适。
电梯控制系统起着控制和改变运行过程中相关参数的作用,是保证电梯可靠运行以及平滑调速的关键,是保证电梯各项性能的重要部分。
1 电梯拖动系统的模型和设计一般对电力技术的研究是研究电动机的原理以及调速的方法、控制的实现等[1],在电机技术方面其主要建立在研究直流、交流、同步以及异步电动机的原理的基础之上[2]。
电力拖动系统的调速方法一般遵循系统运动的基本方程,通过建立负载特性曲线和机械特性曲线的稳定交点,移动人为机械特性曲线进行调速[3]。
1.1 一般电力拖动系统的模型对于电力系统的运动部分是由电动机转子、减速机构和负载运动三部分组成。
其运动系统的模型为电磁转矩和负载转矩的差值[4],可以用下面的公式来表示:式中ME为电磁转矩;ML为系统总阻力矩;J为转动惯量;Ω为电机轴旋转角速度,旋转角加速度。
在电力拖动系统中我们经常采用电机的飞轮惯量GD2和转速n 来进行分析和计算,故上面的公式可以用下式来代替:以上即为电力系统的基本运动方程式,当ME>ML时,ME=ML 拖动系统加速运行,拖动系统恒速或者静止,ME<ML拖动系统减速运行。
1.2 电梯拖动系统模型的建立电梯是人们上下楼时的主要交通工具,运行过程中会频繁的加速和减速,所以电梯的拖动系统要具有较高的运行效率,并且满足人们舒适感的要求[5]。
根据系统的要求,我们初步确定电梯运行过程中的速度曲线应该圆滑过渡,采用正弦速度曲线模型;负载特性曲线采用抛物线模型。
电梯操作证考试:电气维修实操必看考点(最新版)1、问答题结合实际谈谈如何检验“轿顶检修优先”?正确答案:要点:在确定轿顶检修控制有效的前提下,来做此实验。
将轿顶检修控制打开,再将机房(若有)检修、轿厢检修(若有)分别打开,并(江南博哥)操作机房、轿厢检修,看电梯是否响应相应操作。
2、问答题对制动器的要求是什么?正确答案:(1)当电梯动力电源失电或控制电路电源失电时,制动器能自动进行制动。
(2)当轿厢载有125%额定载荷并以额定速度运行时,制动器应能使曳引机停止运转。
(3)电梯正常运行时,制动器应在持续通电情况下保持松开状态;断开制动器的释放电路后,电梯应无附加延迟地被有效制动。
(4)切断制动器的电流,至少应用两个独立的电气装置来实现。
电梯停止时,如果其中一个接触器的主触点未打开,最迟到下一次运行方向改变时,应防止电梯再运行。
(5)制动带(衬)应是不易燃的,且有一定的热容量,以保证发热时摩擦系数基本不变。
(6)装有手动盘车手轮的电梯曳引机,应能用手动松开制动器并需要一持续力去保持其松开状态。
一般称“人工开闸”。
3、问答题根据扶梯检验规程,简述扶梯空载制停距离检验过程。
(附加:对有载制停试验有什么看法)正确答案:要点:1)在梯级、踏板或胶带和围裙板上作好标记;2)操作自动扶梯或自动人行道运行至标记重合对齐时切断电源;3)测量二标记之间的制停距离是否符合要求。
要求:空载和有载向下运行的自动扶梯:额定速度制停距离范围0.50m/s0.20--1.00m0.65m/s0.30--1.30m0.75m/s0.35--1.50m有载制停:一定要在空载制停距离满足要求的前提下确定制动载荷a.每级梯级载荷梯级宽度0.6m,60kg;梯级宽度0.8m,90kg;梯级宽度1.0m,120kg;b.制动载荷=每级梯级载荷×提升高度/最大可见梯级踢板高度逐渐加载至2/3的梯级下行断电测量4、问答题简述层门门锁装置的检验方法和步骤。

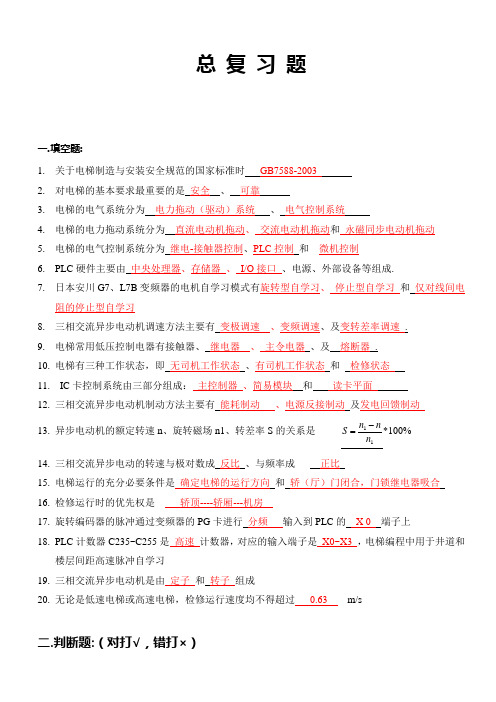

总 复 习 题一.填空题:1. 关于电梯制造与安装安全规范的国家标准时 GB7588-20032. 对电梯的基本要求最重要的是 安全 、 可靠3. 电梯的电气系统分为 电力拖动(驱动)系统 、 电气控制系统4. 电梯的电力拖动系统分为 直流电动机拖动、 交流电动机拖动和 永磁同步电动机拖动5. 电梯的电气控制系统分为 继电-接触器控制、PLC 控制 和 微机控制6. PLC 硬件主要由 中央处理器、存储器 、 I/O 接口 、电源、外部设备等组成.7. 日本安川G7、L7B 变频器的电机自学习模式有旋转型自学习、 停止型自学习 和 仅对线间电阻的停止型自学习8. 三相交流异步电动机调速方法主要有 变极调速 、变频调速、及变转差率调速 . 9. 电梯常用低压控制电器有接触器、 继电器 、 主令电器 、及 熔断器 . 10. 电梯有三种工作状态,即 无司机工作状态 、有司机工作状态 和 检修状态 11. IC 卡控制系统由三部分组成: 主控制器 、简易模块 和 读卡平面 12. 三相交流异步电动机制动方法主要有 能耗制动 、电源反接制动 及发电回馈制动 13. 异步电动机的额定转速n 、旋转磁场n1、转差率S 的关系是11n n n S -=*100%14. 三相交流异步电动的转速与极对数成 反比 、与频率成 正比15. 电梯运行的充分必要条件是 确定电梯的运行方向 和 轿(厅)门闭合,门锁继电器吸合 16. 检修运行时的优先权是 轿顶----轿厢---机房17. 旋转编码器的脉冲通过变频器的PG 卡进行 分频 输入到PLC 的 X 0 端子上18. PLC 计数器C235~C255是 高速 计数器,对应的输入端子是 X0~X3 ,电梯编程中用于井道和楼层间距高速脉冲自学习19. 三相交流异步电动机是由 定子 和 转子 组成20. 无论是低速电梯或高速电梯,检修运行速度均不得超过 0.63 m/s二.判断题:(对打√,错打×)1.接触器的常开触点指线圈不通电时闭合,线圈通电即断开的触点.(错)2.控制柜的主电路接线端子组中的7个接线端子分别为R,S,T,N,U,V ,W.其中U,V ,W 是连接到电动机绕组的三个端子.(对)3.电梯平层控制用的门区开关安装在轿顶,门区桥板安装在井道中.同样电梯的上、下端站开关也安装在轿顶,端站桥板安装在井道中.(错)4.电梯进入正常运行前必须进行井道自学习,进行井道自学习必须在检修状态下并且轿厢压上限位开关才能开始. (对)5.分布在机房和井道各处的电气设备的金属外壳,可以串联起来接地(错) 6.异步电动机的转速n 与电磁转矩的关系称为转矩特性(错) 7.异步电动机的转速n 与电磁转矩的关系称为机械特性(对) 8.异步电动机图a 接线方式比图b 接线方式转速快(对 )9.底坑急停开关,不属于电气安全装置(错)10证实轿门的闭合位置的电气安全装置是轿门上的电气连锁触点(对) 11.从进入电梯机房开始,零线(N )和地线(PE )始终分开(对)三.问答题:1.简述电梯的电气控制系统类型及其特点?类型:继电—接触器控制 特点: 简单易懂 线路直观 故障率高 维修量大通用性灵活性差PLC 控制 特点: 抗干扰强 编程简单 安装维护方便微机控制 特点: 通用性强抗干扰强 提高运行性能及乘坐舒适感集群控制,提高效率 节约能源 维护方便2.简述换速平层装置的功能及其常用的装置有那几种?换速平层装置是指在电梯运行将到达预定停靠站时,电梯电气控制系统依据装设在电梯井道内(或轿厢顶部及左右面)的机电设施提供的电信号,适时控制电梯按预定要求正常换(减)速,平层时自动停靠开门的控制装置的总称。
学习任务7电梯的电力拖动系统任务分析通过本任务的学习,了解电梯的机械特性,了解双速电梯、调压调速电梯和变频变压调速电梯的工作原理。
建议课时建议完成本任务为10学时。
学习目标应知1.电梯传动系统的动力学特性。
2.电梯运行速度给定曲线设计。
3. 双速电梯、调压调速电梯和变频变压调速电梯的工作原理应会1.了解电梯机械特性。
2.了解电梯永磁驱动方式学习任务7.1——交流双速拖动系统基础知识一、电力拖动方式电梯运行性能的好坏,很大程度上取决于电力拖动系统的优劣。
随着科学的发展,电梯电力拖动系统经历了从简单到复杂,从不完善到完善的过程。
目前我国曳引式电梯电力拖动系统有两大类型,一是交流拖动系统,即用交流电动机作动力的拖动系统;二是直流拖动系统,即用直流电动机作动力的拖动系统。
交流拖动系统,有单速、双速、调速之分。
直流拖动系统,有可控硅励磁和可控硅供电系统之分。
1.交流单速拖动方式只有一种运行速度,一般只用于服务电梯(杂物电梯),速度小于0.5米/秒。
2.交流双速拖动方式有两种运行速度,大量用于货梯,,速度为0.25米/秒~1.0米/秒。
3.交流调速拖动方式电动机的转速可调的拖动系统,一般用于客梯。
交流调速拖动系统又可分为调压调速(ACVV)和变压变频调速(VVVF)系统。
ACVV系统是通过对交流电动机的定子进行调压调速,减速时配合涡流制动、能耗制动、反接制动等进行减速控制,以获得好的舒适感和平层准确度,多用于2米/秒以下速度的电梯。
VVVF系统是采用变压变频技术,对电动机的供电频率和电压进行控制,可以达到直流电动机驱动电梯的水平,具有体积少,重量轻,效率高,节能省电等优点。
4.直流可控硅励方式是一种发电机--电动机调速系统(简称:G-M调速系统)我国生产的直流电梯多是G-M调速电梯。
调整发电机的励磁电流,就可改变发电机的输出电压,实现了电动机的调压调速。
由于G-M调速系统能耗大,维修困难。
我国早已不生产此类电梯。
电梯电力拖动系统概述1. 引言电梯作为现代城市中不可或缺的交通工具之一,承载着人们方便快捷的出行需求。
而电梯的升降系统中,电力拖动系统起到了至关重要的作用。
本文将对电梯电力拖动系统进行概述,包括其基本组成部分、工作原理和应用场景等。
2. 电力拖动系统的基本组成部分电力拖动系统主要由电动机、减速器、传动装置、控制系统和安全保护系统等组成。
2.1 电动机电动机是电梯电力拖动系统的核心部分,其主要通过电能转换为机械能。
常见的电动机类型包括交流异步电动机和直流电动机,其选择根据具体的应用需求而定。
2.2 减速器减速器主要起到减速传动的作用,将电动机的高速旋转转换为适合电梯升降的低速转动。
其结构一般包括齿轮、轴承和润滑装置等。
2.3 传动装置传动装置将电动机经过减速器减速后的转动传递给悬挂在电梯轿厢上的钢丝绳或链条等,使得电梯能够升降运行。
常见的传动装置有钢丝绳驱动和链条驱动两种。
2.4 控制系统控制系统主要用于控制电梯的运行,其中包括电梯上下行、开关门操作等。
控制系统依靠电路板和传感器等电子元件实现对电梯状态和运行过程的监控与控制。
2.5 安全保护系统安全保护系统是电梯电力拖动系统中不可或缺的部分,其主要保障乘客的安全。
常见的安全保护系统包括限速器、门锁装置、制动装置等,确保在突发情况下电梯能够安全停止或运行。
3. 电力拖动系统的工作原理电力拖动系统的工作原理可以简单概括为电动机驱动传动装置,进而实现电梯的升降运行。
具体步骤如下:1.控制系统接收到用户按下上行或下行按钮的指令。
2.控制系统通过电路板和传感器等检测电梯轿厢的位置和运行状态。
3.控制系统根据检测到的信息,控制电动机的启动和停止,同时控制传动装置的运行方向。
4.电动机通过减速器将高速旋转减速后,经过传动装置传递给钢丝绳或链条等,推动电梯轿厢上升或下降。
5.在上升或下降过程中,安全保护系统不断监测电梯的运行状态,确保乘客的安全。
6.当电梯轿厢到达用户所设定的目标楼层时,控制系统控制电动机停止,并进行开门操作。
