曳引式电梯八大系统全解

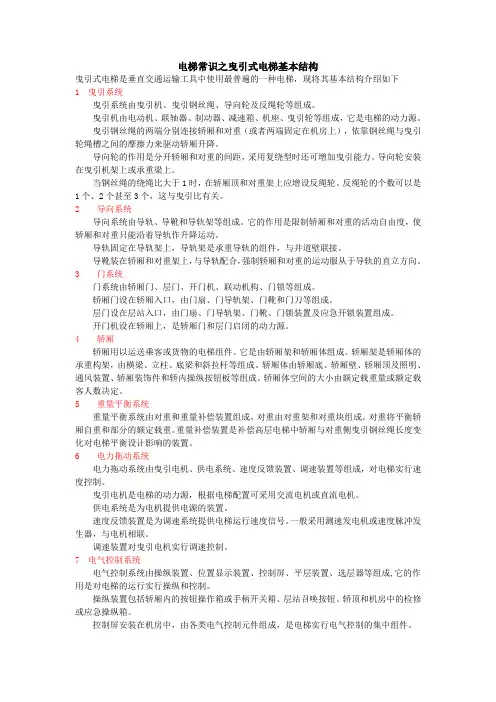

电梯常识之曳引式电梯基本结构文章类型：电梯常识文章加入时间：2006年9月15日8:55曳引式电梯是垂直交通运输工具中使用最普遍的一种电梯，现将其基本结构介绍如下。

1 曳引系统曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成。

曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电梯的动力源。

曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。

导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。

导向轮安装在曳引机架上或承重梁上。

当钢丝绳的绕绳比大于1时，在轿厢顶和对重架上应增设反绳轮。

反绳轮的个数可以是1个、2个甚至3个，这与曳引比有关。

2 导向系统导向系统由导轨、导靴和导轨架等组成。

它的作用是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。

导轨固定在导轨架上，导轨架是承重导轨的组件，与井道壁联接。

导靴装在轿厢和对重架上，与导轨配合，强制轿厢和对重的运动服从于导轨的直立方向。

3 门系统门系统由轿厢门、层门、开门机、联动机构、门锁等组成。

轿厢门设在轿厢入口，由门扇、门导轨架、门靴和门刀等组成。

层门设在层站入口，由门扇、门导轨架、门靴、门锁装置及应急开锁装置组成。

开门机设在轿厢上，是轿厢门和层门启闭的动力源。

4 轿厢轿厢用以运送乘客或货物的电梯组件。

它是由轿厢架和轿厢体组成。

轿厢架是轿厢体的承重构架，由横梁、立柱、底梁和斜拉杆等组成。

轿厢体由轿厢底、轿厢壁、轿厢顶及照明、通风装置、轿厢装饰件和轿内操纵按钮板等组成。

轿厢体空间的大小由额定载重量或额定载客人数决定。

5 重量平衡系统重量平衡系统由对重和重量补偿装置组成。

对重由对重架和对重块组成。

对重将平衡轿厢自重和部分的额定载重。

重量补偿装置是补偿高层电梯中轿厢与对重侧曳引钢丝绳长度变化对电梯平衡设计影响的装置。

6 电力拖动系统电力拖动系统由曳引电机、供电系统、速度反馈装置、调速装置等组成，对电梯实行速度控制。

曳引驱动电梯的主要组成及结构电梯是由其不同功能的8个系统组成的（如下图），分别是曳引系统、导向系统、轿厢、门系统、质量平衡系统、电力拖动系统、电气控制系统和安全保护系统等。

▲曳引驱动电梯结构曳引驱动电梯主要有以下零部件：（1）控制柜：各种电子元器件和电器元件安装在一个有防护作用的柜形结构内的电器控制设备。

（2）轿厢：运载乘客或其他载荷的轿体部件。

（3）开门机：使轿门和层门开启或关闭的装置。

（4）门锁装置：轿门与层门关闭后锁紧，同时接通控制回路，轿厢方可运行的机电联锁安全装置。

（5）安全触板：在轿厢关闭过程中，当有乘客或障碍物触及时，轿门重新打开的机械门保护装置。

（6）光幕：在轿门关闭过程中，当有乘客或物体通过轿门时，在轿门高度方向上的特定范围内可自动探测并发出信号使轿门重新打开的门保护装置。

（7）曳引机：包括电动机、制动器和曳引轮在内的靠曳引绳和曳引轮槽摩擦力驱动和停止电梯的装置。

（8）有齿轮曳引机：电动机通过减速器驱动曳引轮的曳引机。

（9）无齿轮曳引机：电动机直接驱动曳引轮的曳引轮。

（10）曳引绳：连接轿厢和对重装置，并靠曳引轮槽的摩擦力驱动轿厢升降的专用钢丝绳。

（11）导轨：供轿厢和对重运行的导向部件。

（12）补偿装置：用来平衡由于电梯提升高度过高、曳引绳过长造成运行过程中偏重现象的部件。

（13）轿顶检修装置：设置在轿顶上部，供检修人员检修时应用的装置。

（14）操纵箱：用开关、按钮操纵轿厢运行的电气装置。

（15）停止按钮（急停按钮）：能断开控制电路或发出控制信号给处理器，最终使轿厢停止运行的按钮。

（16）极限开关：当轿厢运行超越端站停止装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。

（17）超载装置：当轿厢超过额定载重量时，能发出警告信号并使轿厢不能运行的安全装置。

（18）限速器：当电梯的运行速度超过额定速度一定值时，其动作能导致安全钳动作的安全装置。

电梯常识之曳引式电梯基本结构电梯常识之曳引式电梯基本结构电梯的基本结构剖视图1-减速箱； 2-曳引轮；3-曳引机底座； 4-导向轮；5-限速器； 6-机座；7-导轨支架； 8-曳引钢丝绳；9-开关碰铁； 10-紧急终端开关；11-导靴； 12-轿架；13-轿门； 14-安全钳；15-导轨； 16-绳头组合；17-对重， 18-补偿链；19-补偿链导轮； 20-张紧装置；21-缓冲器； 22-底坑；23-层门； 24-呼梯盒；25-层楼指示灯； 26-随行电缆；27-轿壁； 28-轿内操纵箱；29-开门机； 30-井道传感器；31-电源开关； 32-控制柜；33-曳引电机； 34-制动器曳引式电梯是垂直交通运输工具中使用最普遍的一种电梯，现将其基本结构介绍如下。

1 曳引系统曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成。

曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电梯的动力源。

曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。

导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。

导向轮安装在曳引机架上或承重梁上。

当钢丝绳的绕绳比大于1时，在轿厢顶和对重架上应增设反绳轮。

反绳轮的个数可以是1个、2个甚至3个，这与曳引比有关。

2 导向系统导向系统由导轨、导靴和导轨架等组成。

它的作用是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。

导轨固定在导轨架上，导轨架是承重导轨的组件，与井道壁联接。

导靴装在轿厢和对重架上，与导轨配合，强制轿厢和对重的运动服从于导轨的直立方向。

3 门系统门系统由轿厢门、层门、开门机、联动机构、门锁等组成。

轿厢门设在轿厢入口，由门扇、门导轨架、门靴和门刀等组成。

层门设在层站入口，由门扇、门导轨架、门靴、门锁装置及应急开锁装置组成。

开门机设在轿厢上，是轿厢门和层门启闭的动力源。

电梯常识之曳引式电梯基本结构曳引式电梯是垂直交通运输工具中使用最普遍的一种电梯，现将其基本结构介绍如下1 曳引系统曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成。

曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电梯的动力源。

曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。

导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。

导向轮安装在曳引机架上或承重梁上。

当钢丝绳的绕绳比大于1时，在轿厢顶和对重架上应增设反绳轮。

反绳轮的个数可以是1个、2个甚至3个，这与曳引比有关。

2 导向系统导向系统由导轨、导靴和导轨架等组成。

它的作用是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。

导轨固定在导轨架上，导轨架是承重导轨的组件，与井道壁联接。

导靴装在轿厢和对重架上，与导轨配合，强制轿厢和对重的运动服从于导轨的直立方向。

3 门系统门系统由轿厢门、层门、开门机、联动机构、门锁等组成。

轿厢门设在轿厢入口，由门扇、门导轨架、门靴和门刀等组成。

层门设在层站入口，由门扇、门导轨架、门靴、门锁装置及应急开锁装置组成。

开门机设在轿厢上，是轿厢门和层门启闭的动力源。

4 轿厢轿厢用以运送乘客或货物的电梯组件。

它是由轿厢架和轿厢体组成。

轿厢架是轿厢体的承重构架，由横梁、立柱、底梁和斜拉杆等组成。

轿厢体由轿厢底、轿厢壁、轿厢顶及照明、通风装置、轿厢装饰件和轿内操纵按钮板等组成。

轿厢体空间的大小由额定载重量或额定载客人数决定。

5 重量平衡系统重量平衡系统由对重和重量补偿装置组成。

对重由对重架和对重块组成。

对重将平衡轿厢自重和部分的额定载重。

重量补偿装置是补偿高层电梯中轿厢与对重侧曳引钢丝绳长度变化对电梯平衡设计影响的装置。

6 电力拖动系统电力拖动系统由曳引电机、供电系统、速度反馈装置、调速装置等组成，对电梯实行速度控制。

曳引电机是电梯的动力源，根据电梯配置可采用交流电机或直流电机。

电梯八大系统门系统电梯门系统的构成：包含厅门和轿门，电梯门从安装位置来分可以分为两种，装在井道入口层站处的为层门，装在井道内部的为轿门。

层门和轿门按照结构形式可分为中分门、旁开门，垂直滑动门、铰链门等。

中分式门主要用在乘客电梯上，旁开式门在货梯和病床梯上用得较普遍，垂直滑动门主要用于杂物梯和大型汽车电梯上。

铰链门在国内较少采用，在国外住宅梯中采用较多。

电梯门系统的组成电梯主要部件：轿厢、井道件、曳引机(动力源)、安全部件(安全保护)、电气、门系统。

在电梯门系统中层门和轿门都是为了防止人员和物品坠入井道或轿内乘客和物品与井道相撞而发生危险，都是电梯的重要安全保护设施。

电梯层门，是乘客在使用电梯时首先看到或接触到的部分。

是电梯很重要的一个安全设施。

轿门是设置在轿厢入口的门，是设在轿厢靠近层门的一侧，供司机、乘客和货物的进出。

轿门主要由门机装置、门板、安全装置以及轿门地坎以及安装组成。

门机装置：为门系统的动力来源，通过它实现厅轿门的开、关门动作。

主要包括电机、控制器、减速机构、传动机构、导向机构、门刀装置、轿门联锁开关等。

电梯轿门结构厅门主要由厅门装置、门套、门板、外开锁装置、自闭装置、厅门地坎组成。

厅门装置：主要传动机构、导向机构、门锁装置。

电梯层门轿门、层门及两者之间的关系轿门是设置在轿厢入口的门，是设在轿厢靠近层门的一侧，供司机、乘客和货物的进出。

简易电梯，开关门是用手操作的称为手动门。

一般的电梯，都装有自动开启，由轿门带动的，层门上装有电气、机械联锁装置的门锁。

只有轿门开启才能带动层门的开启。

所以轿门称为主动门，层门称为被动门。

只有轿门、层门完全关闭后，电梯才能运行。

为了将轿门的运动传递给层门，轿门上设有系合装置(如门刀)，门刀通过与层门门锁的配合，使轿门能带动层门运动。

为了防止电梯在关门时将人夹住，在轿门上常设有关门安全装置(防夹保护装置)。

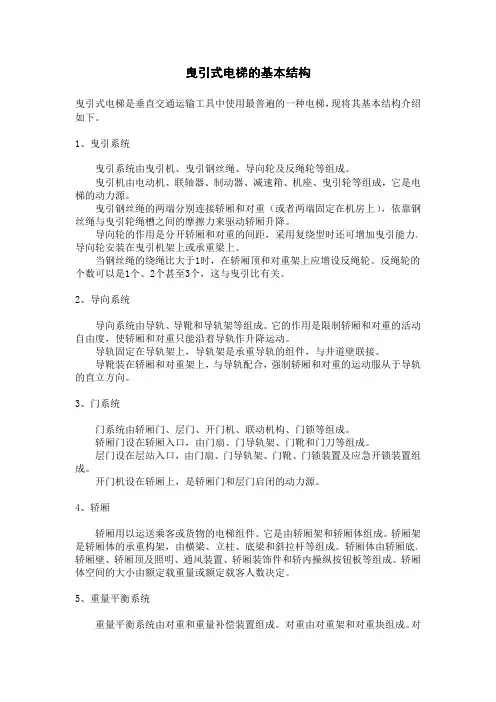

曳引式电梯的基本结构曳引式电梯是垂直交通运输工具中使用最普遍的一种电梯，现将其基本结构介绍如下。

1、曳引系统曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成。

曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电梯的动力源。

曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。

导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。

导向轮安装在曳引机架上或承重梁上。

当钢丝绳的绕绳比大于1时，在轿厢顶和对重架上应增设反绳轮。

反绳轮的个数可以是1个、2个甚至3个，这与曳引比有关。

2、导向系统导向系统由导轨、导靴和导轨架等组成。

它的作用是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。

导轨固定在导轨架上，导轨架是承重导轨的组件，与井道壁联接。

导靴装在轿厢和对重架上，与导轨配合，强制轿厢和对重的运动服从于导轨的直立方向。

3、门系统门系统由轿厢门、层门、开门机、联动机构、门锁等组成。

轿厢门设在轿厢入口，由门扇、门导轨架、门靴和门刀等组成。

层门设在层站入口，由门扇、门导轨架、门靴、门锁装置及应急开锁装置组成。

开门机设在轿厢上，是轿厢门和层门启闭的动力源。

4、轿厢轿厢用以运送乘客或货物的电梯组件。

它是由轿厢架和轿厢体组成。

轿厢架是轿厢体的承重构架，由横梁、立柱、底梁和斜拉杆等组成。

轿厢体由轿厢底、轿厢壁、轿厢顶及照明、通风装置、轿厢装饰件和轿内操纵按钮板等组成。

轿厢体空间的大小由额定载重量或额定载客人数决定。

5、重量平衡系统重量平衡系统由对重和重量补偿装置组成。

对重由对重架和对重块组成。

对重将平衡轿厢自重和部分的额定载重。

重量补偿装置是补偿高层电梯中轿厢与对重将平衡轿厢自重和部分的额定载重。

重量补偿装置是补偿高层电梯中轿厢与对重侧曳引钢丝绳长度变化对电梯平衡设计影响的装置。

6、电力拖动系统电力拖动系统由曳引电机、供电系统、速度反馈装置、调速装置等组成，对电梯实行速度控制。

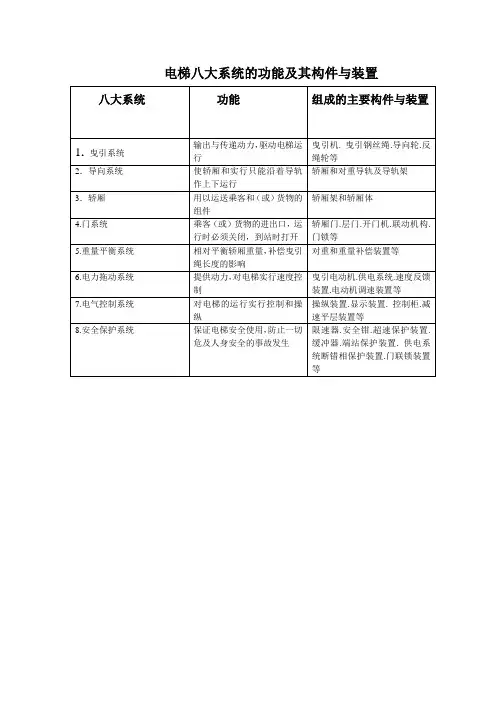

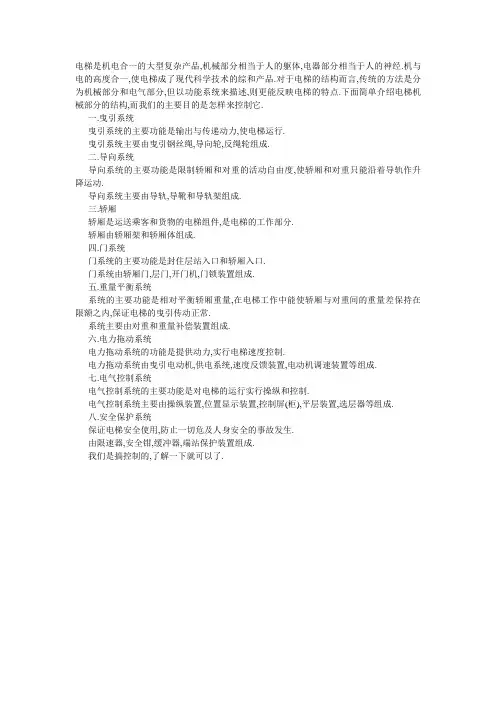

电梯是机电合一的大型复杂产品,机械部分相当于人的躯体,电器部分相当于人的神经.机与电的高度合一,使电梯成了现代科学技术的综和产品.对于电梯的结构而言,传统的方法是分为机械部分和电气部分,但以功能系统来描述,则更能反映电梯的特点.下面简单介绍电梯机械部分的结构,而我们的主要目的是怎样来控制它.
一.曳引系统
曳引系统的主要功能是输出与传递动力,使电梯运行.
曳引系统主要由曳引钢丝绳,导向轮,反绳轮组成.
二.导向系统
导向系统的主要功能是限制轿厢和对重的活动自由度,使轿厢和对重只能沿着导轨作升降运动.
导向系统主要由导轨,导靴和导轨架组成.
三.轿厢
轿厢是运送乘客和货物的电梯组件,是电梯的工作部分.
轿厢由轿厢架和轿厢体组成.
四.门系统
门系统的主要功能是封住层站入口和轿厢入口.
门系统由轿厢门,层门,开门机,门锁装置组成.
五.重量平衡系统
系统的主要功能是相对平衡轿厢重量,在电梯工作中能使轿厢与对重间的重量差保持在限额之内,保证电梯的曳引传动正常.
系统主要由对重和重量补偿装置组成.
六.电力拖动系统
电力拖动系统的功能是提供动力,实行电梯速度控制.
电力拖动系统由曳引电动机,供电系统,速度反馈装置,电动机调速装置等组成.
七.电气控制系统
电气控制系统的主要功能是对电梯的运行实行操纵和控制.
电气控制系统主要由操纵装置,位置显示装置,控制屏(柜),平层装置,选层器等组成.
八.安全保护系统
保证电梯安全使用,防止一切危及人身安全的事故发生.
由限速器,安全钳,缓冲器,端站保护装置组成.
我们是搞控制的,了解一下就可以了.。

曳引式电梯八大系统全解一、曳引系统曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成：（1）曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电梯的动力源。

（2）曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。

（3）导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。

导向轮安装在曳引机架上或承重梁上。

当钢丝绳的绕绳比大于1时，在轿厢顶和对重架上应增设反绳轮。

反绳轮的个数可以是1个、2个甚至3个，这与曳引比有关。

二、导向系统导向系统由导轨、导靴和导轨架等组成。

它的作用是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。

（1）导轨固定在导轨架上，导轨架是承重导轨的组件，与井道壁联接。

（2）导靴装在轿厢和对重架上，与导轨配合，强制轿厢和对重的运动服从于导轨的直立方向。

三、门系统门系统由轿厢门、层门、开门机、联动机构、门锁等组成。

（1）轿厢门设在轿厢入口，由门扇、门导轨架、门靴和门刀等组成。

（2）层门设在层站入口，由门扇、门导轨架、门靴、门锁装置及应急开锁装置组成。

（3）开门机设在轿厢上，是轿厢门和层门启闭的动力源。

四、轿厢轿厢用以运送乘客或货物的电梯组件。

它是由轿厢架和轿厢体组成。

轿厢架是轿厢体的承重构架，由横梁、立柱、底梁和斜拉杆等组成。

轿厢体由轿厢底、轿厢壁、轿厢顶及照明、通风装置、轿厢装饰件和轿内操纵按钮板等组成。

轿厢体空间的大小由额定载重量或额定载客人数决定。

五、重量平衡系统重量平衡系统由对重和重量补偿装置组成。

对重由对重架和对重块组成。

对重将平衡轿厢自重和部分的额定载重。

重量补偿装置是补偿高层电梯中轿厢与对重侧曳引钢丝绳长度变化对电梯平衡设计影响的装置。

六、电力拖动系统电力拖动系统由曳引电机、供电系统、速度反馈装置、调速装置等组成，对电梯实行速度控制。

（1）曳引电机是电梯的动力源，根据电梯配置可采用交流电机或直流电机。

电梯曳引系统第一节曳引系统一、曳引驱动工作原理曳引式电梯曳引驱动关系如图2—2所示。

安装在机房的电动机与减速箱、制动器等组成曳引机，是曳引驱动的动力。

曳引钢丝绳通过曳引轮一端连接轿厢，一端连接对重装置。

为使井道中的轿厢与对重各自沿井道中导轨运行而不相蹭，曳引机上放置一导向轮使二者分开。

轿厢与对重装置的重力使曳引钢丝绳压紧在曳引轮槽电梯曳引传动系统1—电动机；2—制动器；3—减速器；4—曳引绳；5—导向轮；6—绳头组合；7—轿厢；8 —对重轿厢与对重能作相对运动是靠曳引绳和曳引轮间的摩擦力来实现的。

这种力就叫曳引力或驱动力。

运行中电梯轿厢的载荷和轿厢的位置以及运行方向都在变化。

为使电梯在各种情况下都有足够的曳引力，国家标准GB 7588—1995《电梯制造与安装安全规范》规定：fα 曳引条件必须满足：T1／T2×C1×C2≤e式中：T1／T2——为载有125％额定载荷的轿厢位于最低层站及空轿厢位于最高层站的两种情况下，曳引轮两边的曳引绳较大静拉力与较小静拉力之比。

C1——与加速度、减速度及电梯特殊安装情况有关的系数，一般称为动力系数或加速系g a数。

(C1＝g a；g：重力加速度，a：轿厢制动减速度)。

C2——由于磨损导致曳引轮槽断面变化的影响系数(对半圆或切口槽：C2＝1，对V型槽：C2＝1．2)。

efα中，f为曳引绳在曳引槽中的当量摩擦系数，α为曳引绳在曳引导轮上的包角。

efα称为曳引系数。

它限定了T1／T2的比值，efα越大，则表明了T1／T2允许值和T1—T2允许值越大，也就表明电梯曳引能力越大。

因此，一台电梯的曳引系数代表了该台电梯的曳引能力。

可以看出，曳引力与下述几个因素有关：①轿厢与对重的重量平衡系数。

②曳引轮绳槽形状与曳引轮材料当量摩擦系数。

③曳引绳在曳引轮上的包角。

图2—3 曳引示意图(一)平衡系数由于曳引力是轿厢与对重的重力共同通过曳引绳作用于曳引轮绳槽上产生的，对重是曳引绳与曳引轮绳槽产生摩擦力的必要条件。

曳引电梯工作原理
曳引电梯是一种常见的垂直运输设备，其工作原理是通过电动机带动钢丝绳，将电梯的载重平台与电动机通过绳索连接起来。

下面是曳引电梯的工作原理详解：
1. 驱动系统：曳引电梯的驱动系统由电动机和减速机组成。

电动机提供动力，并通过减速机将其输出扭矩传递给钢丝绳。

2. 钢丝绳系统：钢丝绳是曳引电梯的关键部件，承载着电梯的载重平台和乘客。

一般情况下，电梯内部设有多个钢丝绳，以增加安全性能。

钢丝绳通过滑轮组进行引导并与电动机相连。

3. 滑轮组：曳引电梯中的滑轮组通常由两个部分组成：曳引滑轮和绳索张紧滑轮。

曳引滑轮与电动机相连，使钢丝绳在运动中与之配合。

绳索张紧滑轮位于电梯井顶部，用于保持钢丝绳的张力。

4. 重量平衡系统：为了减轻电动机的工作负荷并提高能源的利用率，曳引电梯通常还配备有重量平衡系统。

这个系统由重物和平衡绳组成，通过使重物与平衡绳共同工作，起到平衡载重平台和减少电动机负荷的作用。

5. 控制系统：控制系统是曳引电梯的大脑，控制着整个运行过程。

它包括电梯内的按钮和控制面板，以及电梯井内的传感器和控制器。

通过控制系统，乘客可以选择所需的楼层并实现安全、平稳的运行。

总结：曳引电梯通过电动机驱动钢丝绳，通过滑轮组和重量平衡系统实现载重平台的上下运动。

控制系统起到指挥和监控作用，保证电梯的正常工作和乘客的安全。

这种工作原理使得曳引电梯成为了现代化建筑中常用的垂直运输工具。

电梯常识之曳引式电梯基本结构文章类型：电梯常识文章加入时间：2006年9月15日8:55曳引式电梯是垂直交通运输工具中使用最普遍的一种电梯，现将其基本结构介绍如下。

1 曳引系统曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成。

曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电梯的动力源。

曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。

导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。

导向轮安装在曳引机架上或承重梁上。

当钢丝绳的绕绳比大于1时，在轿厢顶和对重架上应增设反绳轮。

反绳轮的个数可以是1个、2个甚至3个，这与曳引比有关。

2 导向系统导向系统由导轨、导靴和导轨架等组成。

它的作用是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。

导轨固定在导轨架上，导轨架是承重导轨的组件，与井道壁联接。

导靴装在轿厢和对重架上，与导轨配合，强制轿厢和对重的运动服从于导轨的直立方向。

3 门系统门系统由轿厢门、层门、开门机、联动机构、门锁等组成。

轿厢门设在轿厢入口，由门扇、门导轨架、门靴和门刀等组成。

层门设在层站入口，由门扇、门导轨架、门靴、门锁装置及应急开锁装置组成。

开门机设在轿厢上，是轿厢门和层门启闭的动力源。

4 轿厢轿厢用以运送乘客或货物的电梯组件。

它是由轿厢架和轿厢体组成。

轿厢架是轿厢体的承重构架，由横梁、立柱、底梁和斜拉杆等组成。

轿厢体由轿厢底、轿厢壁、轿厢顶及照明、通风装置、轿厢装饰件和轿内操纵按钮板等组成。

轿厢体空间的大小由额定载重量或额定载客人数决定。

5 重量平衡系统重量平衡系统由对重和重量补偿装置组成。

对重由对重架和对重块组成。

对重将平衡轿厢自重和部分的额定载重。

重量补偿装置是补偿高层电梯中轿厢与对重侧曳引钢丝绳长度变化对电梯平衡设计影响的装置。

6 电力拖动系统电力拖动系统由曳引电机、供电系统、速度反馈装置、调速装置等组成，对电梯实行速度控制。
