承插型盘扣式钢管支架介绍

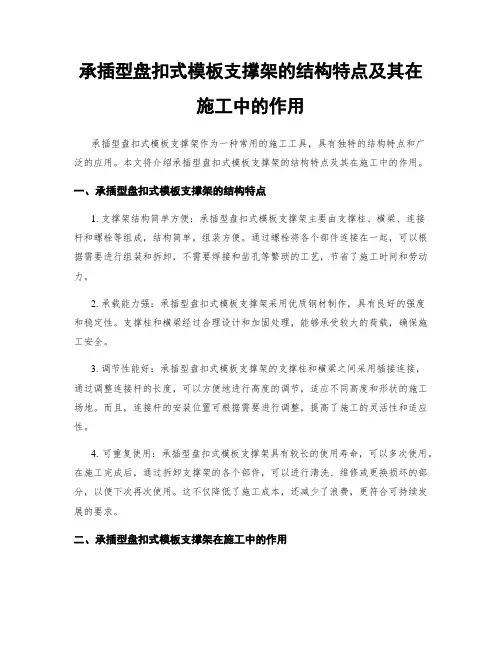

承插型盘扣式模板支撑架的结构特点及其在施工中的作用承插型盘扣式模板支撑架作为一种常用的施工工具，具有独特的结构特点和广泛的应用。

本文将介绍承插型盘扣式模板支撑架的结构特点及其在施工中的作用。

一、承插型盘扣式模板支撑架的结构特点1. 支撑架结构简单方便：承插型盘扣式模板支撑架主要由支撑柱、横梁、连接杆和螺栓等组成，结构简单，组装方便。

通过螺栓将各个部件连接在一起，可以根据需要进行组装和拆卸，不需要焊接和凿孔等繁琐的工艺，节省了施工时间和劳动力。

2. 承载能力强：承插型盘扣式模板支撑架采用优质钢材制作，具有良好的强度和稳定性。

支撑柱和横梁经过合理设计和加固处理，能够承受较大的荷载，确保施工安全。

3. 调节性能好：承插型盘扣式模板支撑架的支撑柱和横梁之间采用插接连接，通过调整连接杆的长度，可以方便地进行高度的调节，适应不同高度和形状的施工场地。

而且，连接杆的安装位置可根据需要进行调整，提高了施工的灵活性和适应性。

4. 可重复使用：承插型盘扣式模板支撑架具有较长的使用寿命，可以多次使用。

在施工完成后，通过拆卸支撑架的各个部件，可以进行清洗、维修或更换损坏的部分，以便下次再次使用。

这不仅降低了施工成本，还减少了浪费，更符合可持续发展的要求。

二、承插型盘扣式模板支撑架在施工中的作用1. 提供稳定支撑：承插型盘扣式模板支撑架能够为模板和混凝土提供牢固的支撑，避免模板的变形和失稳，确保施工过程中结构的稳定性和安全性。

通过合理布置和安装支撑架，可以有效预防模板的垮塌和工人的意外伤害。

2. 加快施工进度：采用承插型盘扣式模板支撑架进行施工，可以提高工作效率。

支撑架的组装和拆卸方便快捷，调节性能好，可以根据施工需要灵活调整支撑高度和位置，减少调整时间，从而节约了施工时间。

同时，支撑架的稳定性和承载能力强，可以支撑大面积的模板，加快施工进度。

3. 保证质量安全：承插型盘扣式模板支撑架能够保证施工质量和施工安全。

通过合理设计和加固处理，承撑支撑架可以承受较大的荷载，减少模板的变形和挠度，确保施工过程中的结构稳定。

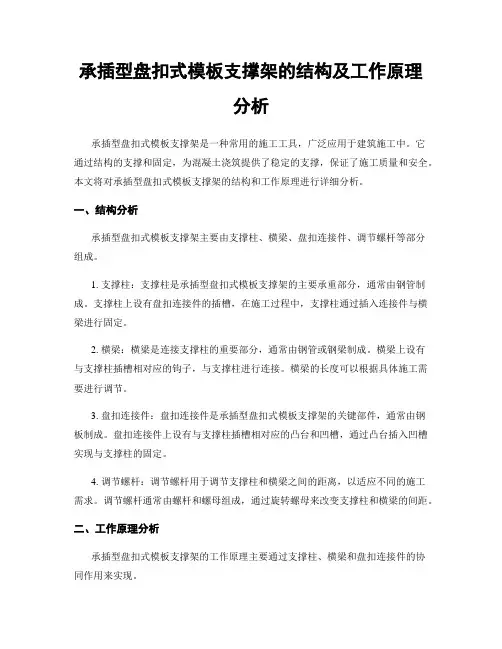

承插型盘扣式模板支撑架的结构及工作原理分析承插型盘扣式模板支撑架是一种常用的施工工具，广泛应用于建筑施工中。

它通过结构的支撑和固定，为混凝土浇筑提供了稳定的支撑，保证了施工质量和安全。

本文将对承插型盘扣式模板支撑架的结构和工作原理进行详细分析。

一、结构分析承插型盘扣式模板支撑架主要由支撑柱、横梁、盘扣连接件、调节螺杆等部分组成。

1. 支撑柱：支撑柱是承插型盘扣式模板支撑架的主要承重部分，通常由钢管制成。

支撑柱上设有盘扣连接件的插槽，在施工过程中，支撑柱通过插入连接件与横梁进行固定。

2. 横梁：横梁是连接支撑柱的重要部分，通常由钢管或钢梁制成。

横梁上设有与支撑柱插槽相对应的钩子，与支撑柱进行连接。

横梁的长度可以根据具体施工需要进行调节。

3. 盘扣连接件：盘扣连接件是承插型盘扣式模板支撑架的关键部件，通常由钢板制成。

盘扣连接件上设有与支撑柱插槽相对应的凸台和凹槽，通过凸台插入凹槽实现与支撑柱的固定。

4. 调节螺杆：调节螺杆用于调节支撑柱和横梁之间的距离，以适应不同的施工需求。

调节螺杆通常由螺杆和螺母组成，通过旋转螺母来改变支撑柱和横梁的间距。

二、工作原理分析承插型盘扣式模板支撑架的工作原理主要通过支撑柱、横梁和盘扣连接件的协同作用来实现。

1. 装配：在施工过程中，根据需要确定支撑柱和横梁的数量和位置，并将其组装成支撑结构。

首先，将支撑柱插入地面或基础，确保稳定。

然后，将横梁的钩子插入支撑柱的插槽中，通过盘扣连接件将其固定。

最后，通过调节螺杆来调整横梁的高度和水平度。

2. 支撑：承插型盘扣式模板支撑架在装配完成后，通过支撑柱和横梁的协同作用来提供稳定的支撑。

支撑柱通过插入连接件的插槽固定在横梁上，从而承受上部结构和混凝土的重力。

横梁通过连接件和支撑柱的连接，将重力传递到支撑柱上，实现整个结构的稳定支撑。

3. 调节：承插型盘扣式模板支撑架还具有可调节功能。

通过调节螺杆的旋转，可以改变支撑柱和横梁之间的距离，以适应不同的施工需求。

承插型盘扣式钢管支架简介承插型盘扣式钢管支架是一种广泛应用于建筑和工程建设中的钢管固定工具。

它主要由承插型盘扣、卡箍和钢管组成，可以用于支撑和固定不同类型和规格的钢管。

承插型盘扣式钢管支架的优点是结构简单、安装方便、使用寿命长、成本低，使其成为目前最常用的钢管支架之一。

结构和组成承插型盘扣式钢管支架主要由以下部分组成：1.承插型盘扣：用于连接钢管和支架。

它的作用相当于搭接式连接方法中的卡箍和等径管，但更紧密和牢固。

盘扣由两个对称的半弧形件组成，分别安装在两个钢管端口上。

盘扣通过螺栓、螺母和垫圈固定在一起，不断调整螺母和垫圈可以调整两个钢管的位置和夹紧力。

2.卡箍：用于固定承插型盘扣和支架。

卡箍通常由两个半环组成，可以固定在钢管或支架上，便于安装和更换。

卡箍材料通常为铸铁或钢材，具有高强度和耐用性。

3.钢管：用于承接和传输荷载。

钢管的规格和材质可以根据需要进行选择和确定。

通常选择的钢管规格为48mm、60mm、76mm、89mm和114mm等。

4.支架：用于支撑和保持钢管的位置。

支架通常由正反架、联接座、角铁和地脚等部分组成。

支架的种类和规格可以根据需要进行选择和确定。

安装步骤承插型盘扣式钢管支架的安装步骤包括以下几个方面：1.安装支架：根据实际需要，在墙壁或地面上安装支架，保证支架牢固。

2.安装钢管：将钢管插入支架中，同时安装承插型盘扣在钢管两端。

安装盘扣时，要注意盘扣的方向和位置，保证两侧盘扣对称，并将螺栓和螺母旋紧。

3.固定卡箍：将卡箍放置在承插型盘扣和支架之间，并用螺栓和螺母固定。

注意螺栓和螺母的方向和位置，保证其与盘扣连接处不受影响。

4.调整位置：调整螺母和垫圈的位置和紧度，使钢管在支架上的位置和夹紧力符合要求。

安装完成后，应检查钢管和支架的安装情况，确保其牢固和安全。

使用注意事项在使用承插型盘扣式钢管支架时，应注意以下几点：1.选择适当的规格和材质：根据不同的应用场合，选择适当的钢管规格和材质。

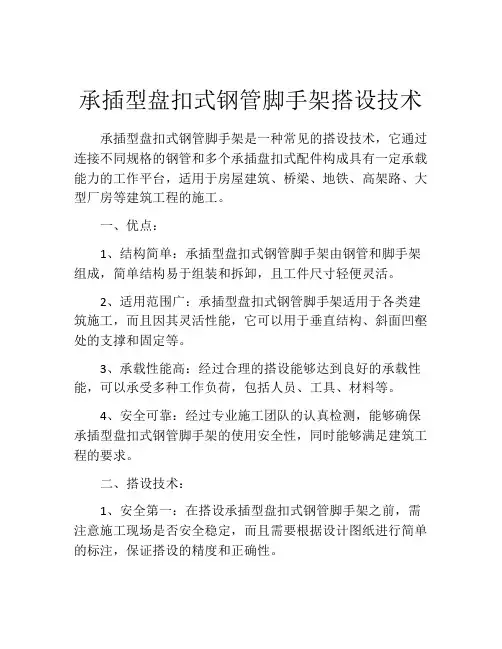

承插型盘扣式钢管脚手架搭设技术承插型盘扣式钢管脚手架是一种常见的搭设技术，它通过连接不同规格的钢管和多个承插盘扣式配件构成具有一定承载能力的工作平台，适用于房屋建筑、桥梁、地铁、高架路、大型厂房等建筑工程的施工。

一、优点：1、结构简单：承插型盘扣式钢管脚手架由钢管和脚手架组成，简单结构易于组装和拆卸，且工件尺寸轻便灵活。

2、适用范围广：承插型盘扣式钢管脚手架适用于各类建筑施工，而且因其灵活性能，它可以用于垂直结构、斜面凹壑处的支撑和固定等。

3、承载性能高：经过合理的搭设能够达到良好的承载性能，可以承受多种工作负荷，包括人员、工具、材料等。

4、安全可靠：经过专业施工团队的认真检测，能够确保承插型盘扣式钢管脚手架的使用安全性，同时能够满足建筑工程的要求。

二、搭设技术：1、安全第一：在搭设承插型盘扣式钢管脚手架之前，需注意施工现场是否安全稳定，而且需要根据设计图纸进行简单的标注，保证搭设的精度和正确性。

2、选材、确认规格：根据所要搭建的工程特点，如荷载要求、施工环境等选择不同规格的钢管和盘扣配件。

确认钢管尺寸、规格以及数量等。

3、组装方法：首先根据地面大小和结构进行选择，根据地面的大小和平衡勾选好基础平衡，在根据要求选择不同的钢管和配件进行组装。

4、加固措施：在搭设过程中，应注意搭设层之间的加固措施，使每一层承受的荷载合理。

5、维护保养：在搭设完成后及时进行保养和加固，以增加承插型盘扣式钢管脚手架的使用寿命。

三、注意事项：1、严格按照设计制作和搭设，不允许任何临时和改装加强，以确保承插型盘扣式钢管脚手架的安全性。

2、认真选择搭设地点，避免塌方和滑动等现象，同时周围物品、设备要及时清理整理，避免危险。

3、在进行搭设之前，需向技术负责人进行咨询，了解施工计划、注意事项等，以免出现意外。

总之，承插型盘扣式钢管脚手架在建筑工程中具有很大的应用价值，需要在搭设时严格按照要求进行施工，以确保工程安全、方便和高效完成。

承插型盘扣式钢管支架法现浇箱梁施工技术总结承插型盘扣式钢管支架是一种常用于现浇箱梁施工的支架系统，它具有结构简单、安装快捷、施工效率高等特点，被广泛应用于工程建设中。

本文将对承插型盘扣式钢管支架法现浇箱梁施工技术进行总结，以期为相关工程技术人员提供参考。

一、承插型盘扣式钢管支架的特点1. 结构简单：承插型盘扣式钢管支架主要由钢管、承插型盘扣、立柱、横担、托板等部件组成，结构简单，便于安装和拆卸。

2. 安装快捷：承插型盘扣式钢管支架采用插接式连接，安装时只需将承插型盘扣与钢管插接在一起，不用焊接和螺栓连接，安装速度快，可大大提高施工效率。

3. 负荷大：承插型盘扣式钢管支架采用高强度钢管制作，能够承受较大的荷载，可满足箱梁现浇施工的需要。

4. 灵活调整：承插型盘扣式钢管支架的立柱和横担长度可根据实际施工需要进行调整，适用于各种不同尺寸的箱梁现浇施工。

5. 安全可靠：承插型盘扣式钢管支架连接紧固可靠，具有良好的承载性能和稳定性，施工安全可靠。

1. 施工前准备工作（1）设计方案：根据箱梁结构参数和施工工艺，制定合理的支架搭设方案和施工程序。

（2）材料准备：按照设计方案采购承插型盘扣式钢管支架所需的钢管、承插型盘扣、立柱、横担等构件，并进行检验和验收。

（3）人员培训：培训施工人员熟悉承插型盘扣式钢管支架的安装方法和注意事项，确保施工质量和安全。

2. 支架搭设（1）确定箱梁位置：根据设计要求和现场情况确定箱梁的位置和尺寸，进行标高和框架的定位。

（2）立柱安装：根据设计要求，在箱梁两侧搭设好立柱，立柱之间的距离根据箱梁的实际尺寸进行调整，并且加强立柱与地面的连接。

（3）横担安装：将横担安装在立柱上，并根据箱梁的实际尺寸进行调整，横担的安装要平整、水平、坚固。

（4）安装托板：将托板横向、纵向在横担上进行固定，以支承模板支撑。

3. 箱梁现浇施工（1）浇筑模板：在托板上铺设好模板，确保模板的平整度和尺寸精度，进行固定和支撑。

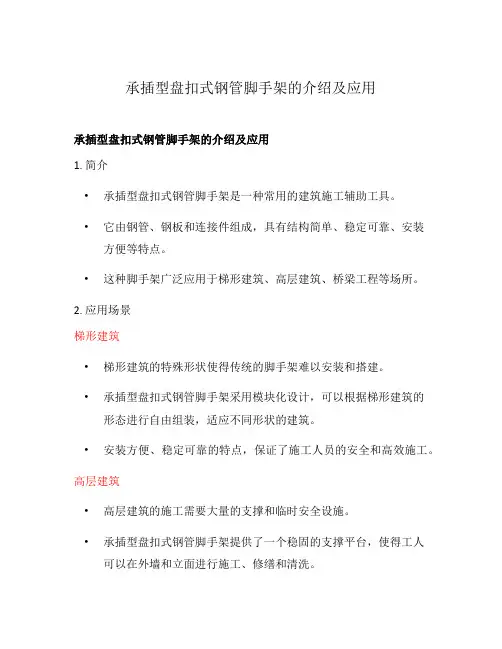

承插型盘扣式钢管脚手架的介绍及应用承插型盘扣式钢管脚手架的介绍及应用1. 简介•承插型盘扣式钢管脚手架是一种常用的建筑施工辅助工具。

•它由钢管、钢板和连接件组成，具有结构简单、稳定可靠、安装方便等特点。

•这种脚手架广泛应用于梯形建筑、高层建筑、桥梁工程等场所。

2. 应用场景梯形建筑•梯形建筑的特殊形状使得传统的脚手架难以安装和搭建。

•承插型盘扣式钢管脚手架采用模块化设计，可以根据梯形建筑的形态进行自由组装，适应不同形状的建筑。

•安装方便、稳定可靠的特点，保证了施工人员的安全和高效施工。

高层建筑•高层建筑的施工需要大量的支撑和临时安全设施。

•承插型盘扣式钢管脚手架提供了一个稳固的支撑平台，使得工人可以在外墙和立面进行施工、修缮和清洗。

•多层的升降平台方便工人在不同楼层之间移动，提高了施工效率。

桥梁工程•桥梁工程需要搭设大跨度的脚手架，承插型盘扣式钢管脚手架能够满足这种需求。

•通过合理的搭建和连接，可以支撑整个桥梁的重量，保证施工人员的安全。

•钢管和连接件的材质坚固耐用，适应各种复杂的桥梁形状。

3. 应用优势结构简单•承插型盘扣式钢管脚手架由少量的组件构成，安装和拆卸都相对简单。

•通过组合不同长度的钢管和连接件，可以适应不同形状和高度的建筑。

•结构简单也意味着对工人的操作要求较低，减少了搭建过程中的错误。

稳定可靠•这种脚手架采用承插型盘扣连接方式，连接紧密，结构稳定。

•钢管和连接件之间的连接点经过严格设计和测试，能够承受较大的重量和力。

•在搭建和使用过程中，稳定可靠的特点可有效保护工人的安全。

安装方便•承插型盘扣式钢管脚手架的组件重量较轻，可以手动安装和拆卸。

•连接件的设计特点也使得安装过程更加简单和快捷。

•这种脚手架不需要专门的工具或设备，工人只需要基本的训练即可进行安装。

4. 总结•承插型盘扣式钢管脚手架是一种常用的建筑施工辅助工具，适用于梯形建筑、高层建筑和桥梁工程等场所。

•结构简单、稳定可靠、安装方便是其主要特点和优势。

页眉内容
1、原理：立杆采用套管承插连接，水平杆和斜杆采用杆端和接头卡入连接盘，用楔形插销连接，形成结构几何不变体系的钢管支架。

承插型盘扣式钢管支架由立杆、水平杆、斜杆、可调底座及可调托座等构配件构成。

2、优点：
①.节点抗扭转能力强，强度、刚度、稳定性可靠，施工安全得到有效保障。

②.模块化、工具化作业，搭拆快捷，大幅提高施工效率。

③.节约用钢量，高承载力的盘扣架搭设密度远低于传统架，有效降低施工成本及各项配套费。

④.无零散配件，不易丢失，损耗极低，并方便运输及清点。

⑤.构件全部采用热镀锌防腐工艺，较传统脚手架提高10倍以上使用寿命，同时不会因锈蚀而降低承载力。

页脚内容1。

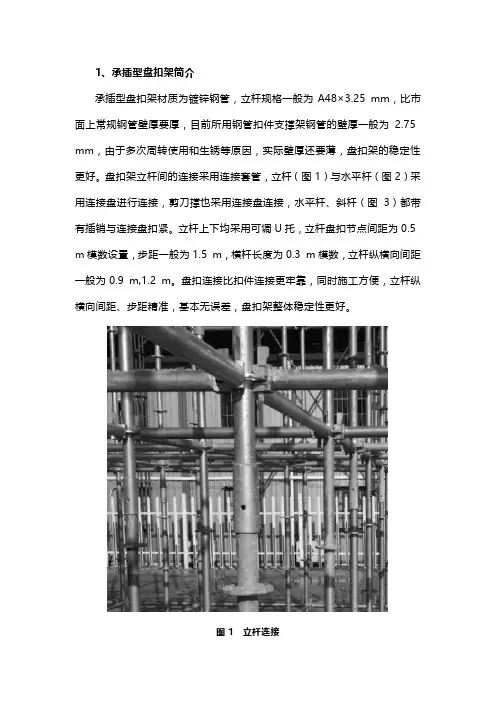

1、承插型盘扣架简介承插型盘扣架材质为镀锌钢管，立杆规格一般为A48×3.25 mm，比市面上常规钢管壁厚要厚，目前所用钢管扣件支撑架钢管的壁厚一般为2.75 mm，由于多次周转使用和生锈等原因，实际壁厚还要薄，盘扣架的稳定性更好。

盘扣架立杆间的连接采用连接套管，立杆（图1）与水平杆（图2）采用连接盘进行连接，剪刀撑也采用连接盘连接，水平杆、斜杆（图3）都带有插销与连接盘扣紧。

立杆上下均采用可调U托，立杆盘扣节点间距为0.5 m模数设置，步距一般为1.5 m，横杆长度为0.3 m模数，立杆纵横向间距一般为0.9 m,1.2 m。

盘扣连接比扣件连接更牢靠，同时施工方便，立杆纵横向间距、步距精准，基本无误差，盘扣架整体稳定性更好。

图1 立杆连接图2 水平杆连接图3 斜杆连接2、模板支撑盘扣架方案设计模板支撑架最主要的设计是立杆纵横向间距的确定，首先根据板厚初步确定间距，通常板厚120 mm间距1 200 mm即可满足要求。

但实际图纸往往不能全部按固定间距进行设置，有后浇带的一般从后浇带往两侧进行排布，没有后浇带的从一侧往另一侧依次进行排布。

后浇带的模板支撑架单独设计要和整体支撑架分开。

排布时考虑到梁侧立杆的位置，可能导致立杆间距偏大，此时可考虑在跨内增加一根立杆，立杆与水平杆用扣件连接。

立杆尽量采用盘扣立杆，如盘扣连接盘和水平杆相碰时可采用常规钢管。

梁底支撑尽量采用盘扣立杆，如现场不好操作也可采用常规钢管。

盘扣支撑架步距一般为1 500 mm，像住宅楼层高较低的可以采用整根立杆，厂房等层高较高的工业建筑，一般采用1.5 m, 2.5 m立杆交错设置。

有高低差的部位可采用可调托座进行调整。

搭设高度超过8 m的支撑架，需满打竖向剪刀撑，同时还需设置水平剪刀撑，搭设高度不超过8 m的支撑架底层、顶层、架体四周、主梁位置应设置竖向剪刀撑，同时每隔5跨设置一道竖向剪刀撑。

在计算时设置的参数和材料要与现场保持一致，如平面图中梁为偏心受力，计算书应保持一致，梁底支撑是常规钢管还是盘扣钢管，梁底、板底主次楞是木方还是方管等。

第六章–承插型盘扣式钢管脚手架钢管脚手架是建筑和工业领域工程施工的常见设备，它是由钢管和连接件组成的。

承插型盘扣式钢管脚手架作为当前比较流行的钢管脚手架之一，具有结构合理、使用方便优点，已广泛应用于建筑施工中。

一、承插型盘扣式钢管脚手架的概念承插型盘扣式钢管脚手架是由钢管、连接件、托梁、支撑和斜撑等部件组成的空间刚构系统。

其连接件采用扁平的盘扣式连接，利用钢管上端的插入口插入盘扣式连接件中的凸缘槽固定，形成承插式连接节。

承插式连接具有连接力传递强、承重能力高、结构稳定可靠等优点。

二、承插型盘扣式钢管脚手架的特点1.承重能力强：承插型盘扣式钢管脚手架采用钢管与盘扣式连接件结合构成，能够满足抵抗工程施工所带来的各种负载要求。

因为扁平型的盘扣形态，使得连接钢管在承受压力和剪力的同时，还能分担大量的弯矩作用。

2.结构稳定可靠：托架结构稳定可靠，安全系数高，能够保证工程施工中的安全性和稳定性，不易发生倾斜和震动。

3.作业平稳顺畅：托架搭配了钢板和自攀式架，整体结构更加牢固，工人在工作时，横向、纵向摇摆幅度很小，能够保证工人操作的平稳顺畅和工作效率。

4.拆卸方便：承插型盘扣式钢管脚手架的连接件采用扁平的盘扣式连接，拆卸方便快捷，构件之间无螺纹，无碰损、无渗漏的问题，安装过程简单，不用特殊的工具。

三、承插型盘扣式钢管脚手架应用场景承插型盘扣式钢管脚手架适用于各种建筑和化工企业，可用于高层建筑施工、大跨度桥梁、隧道、构筑物、烟囱等工程的搭设，广泛应用于建筑、市政建设、桥梁工程、石油化工等领域，是一款多功能、高效的施工设备。

四、承插型盘扣式钢管脚手架的搭建过程承插型盘扣式钢管脚手架的搭建过程相对简单，具体步骤如下：•将基础按图纸放样大小开挖，保证深度符合规范；•将底座、垫板、调整螺栓紧固，然后架设垂直立杆；•在垂直立杆上安装横杆和斜杆，处理好杆件间的连接关系；•搭设“三通封闭”子平台、依次补齐钢管间的楼板，并做好安全防护措施；•在子平台上搭设接地棚、依次补齐钢管间的楼板，并做好安全防护措施；•搭设整个建筑的工作平台，做好安全防护措施；•在工作平台上设置各种装置和摆设，固定连接紧固件。

在建筑工程领域，支架的搭建与使用对于保障施工安全和工程质量起着至关重要的作用。

承插型盘抠式钢管支架作为一种新型的支架体系，凭借其诸多优异的性能和特点，在现代建筑施工中得到了广泛的应用。

然而，要确保承插型盘抠式钢管支架的安全使用，就必须严格遵循相应的安全技术规程。

本文将深入探讨承插型盘抠式钢管支架安全技术规程的重要内容、实施要点以及注意事项，以期为建筑施工的安全管理提供有力的指导。

一、承插型盘抠式钢管支架的特点与优势承插型盘抠式钢管支架主要由立杆、横杆、斜杆、可调底座和可调托座等构件组成。

其具有以下显著的特点与优势：（一）结构稳定可靠支架的节点采用盘抠连接，具有自锁能力，能够有效地传递荷载，确保支架的整体稳定性。

构件之间的连接紧密，不易松动，提高了支架的安全性。

（二）承载能力强经过科学的设计和计算，承插型盘抠式钢管支架能够承受较大的荷载，满足各种建筑结构的施工需求，有效地减少了支架的用量，降低了施工成本。

（三）搭设与拆除便捷支架的搭设和拆除过程相对简单，操作人员只需经过简单的培训即可熟练掌握操作技巧。

而且，构件轻便，便于搬运和存储，提高了施工效率。

（四）通用性好该支架体系的构件规格统一，可适用于不同跨度、不同高度的建筑结构施工，具有良好的通用性和互换性，便于施工现场的管理和材料的调配。

（五）外观整齐美观支架搭设完成后，整体结构整齐美观，能够提升施工现场的形象。

二、承插型盘抠式钢管支架安全技术规程的主要内容（一）构配件质量要求1. 立杆、横杆、斜杆等构件的材质应符合国家相关标准的规定，具有足够的强度、刚度和耐久性。

2. 构件的表面应光滑平整，无裂纹、变形、锈蚀等缺陷。

3. 盘抠节点的铸钢件材质应符合相关标准的要求，其质量应经检验合格后方可使用。

4. 可调底座和可调托座的调节螺杆应采用性能不低于 35#钢的可锻铸铁或铸钢制造，加工精度应符合相关标准的规定。

（二）支架搭设与拆除技术要求1. 支架搭设前，应进行详细的施工方案设计，明确支架的搭设高度、跨度、步距等参数，并根据设计要求进行地基处理。

承插型盘扣式钢管架规格尺寸
承插型盘扣式钢管架是一种常见的钢结构架，其规格尺寸可以影
响到其承重能力和适用范围。

以下是常见的承插型盘扣式钢管架规格
尺寸的介绍：
1. 管粗：承插型盘扣式钢管架的管粗一般为38mm、48mm、60mm、76mm、89mm等。

其粗度越大，承重能力越强。

2. 管壁厚：承插型盘扣式钢管架的管壁厚一般为3mm、
3.2mm、
3.5mm、4mm等。

厚度越大，钢管的承重能力强度越高。

3. 架高和架距：架高是指钢管架管路距离地面的高度，一般为2-
7米不等，可根据需要进行调整。

架距是指相邻的两根钢管之间的距离，一般为0.8米、1米、1.2米等。

4. 架长：承插型盘扣式钢管架的架长要按照实际需要来设计，一
般在2-6米不等，可根据实际钢管数量进行调整。

5. 重量：承插型盘扣式钢管架的重量一般在20-70kg/m之间，具
体的重量计算需要考虑到钢管尺寸、数量和长度等因素。

可根据具体
情况进行选择。

总之，承插型盘扣式钢管架规格尺寸的选择要考虑到承重能力、
适用范围、架高、架距、架长和重量等因素，根据实际需要进行选择。

同时，选用质量可靠、规格尺寸精准、加工工艺优良的承插型盘扣式
钢管架，是保障工程质量和安全的关键。
