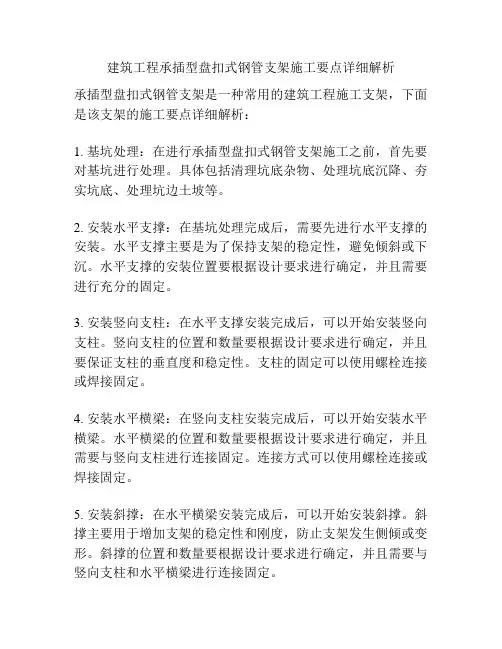

建筑工程承插型盘扣式钢管支架施工要点详细解析承插型盘扣式钢管支架是一种常用的建筑工程施工支架，下面是该支架的施工要点详细解析：1. 基坑处理：在进行承插型盘扣式钢管支架施工之前，首先要对基坑进行处理。
具体包括清理坑底杂物、处理坑底沉降、夯实坑底、处理坑边土坡等。
2. 安装水平支撑：在基坑处理完成后，需要先进行水平支撑的安装。
水平支撑主要是为了保持支架的稳定性，避免倾斜或下沉。
水平支撑的安装位置要根据设计要求进行确定，并且需要进行充分的固定。
3. 安装竖向支柱：在水平支撑安装完成后，可以开始安装竖向支柱。
竖向支柱的位置和数量要根据设计要求进行确定，并且要保证支柱的垂直度和稳定性。
支柱的固定可以使用螺栓连接或焊接固定。
4. 安装水平横梁：在竖向支柱安装完成后，可以开始安装水平横梁。
水平横梁的位置和数量要根据设计要求进行确定，并且需要与竖向支柱进行连接固定。
连接方式可以使用螺栓连接或焊接固定。
5. 安装斜撑：在水平横梁安装完成后，可以开始安装斜撑。
斜撑主要用于增加支架的稳定性和刚度，防止支架发生侧倾或变形。
斜撑的位置和数量要根据设计要求进行确定，并且需要与竖向支柱和水平横梁进行连接固定。
6. 安装水平杆件：在斜撑安装完成后，可以开始安装水平杆件。
水平杆件主要用于增加支架的水平刚度和稳定性。
水平杆件的位置和数量要根据设计要求进行确定，并且需要与竖向支柱和水平横梁进行连接固定。
7. 检查和调整：在支架安装完成后，需要进行检查和调整。
检查主要包括支架的稳定性、垂直度、水平度和连接牢固程度。
如有问题，需要及时进行调整和修正。
8. 拆除支撑：在混凝土浇筑完成后，支架的作用已经达到，可以开始拆除水平支撑和竖向支柱。
拆除时需要注意安全，避免对新浇筑的混凝土产生影响。
以上是承插型盘扣式钢管支架施工的要点详细解析，希望对您有所帮助。

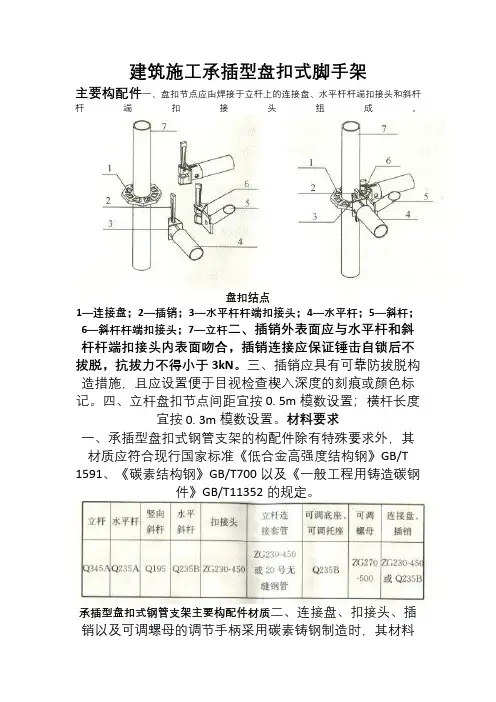

建筑施工承插型盘扣式脚手架主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。
盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。
三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。
四、立杆盘扣节点间距宜按0.5m模数设置；横杆长度宜按0.3m模数设置。
材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T 1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。
承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T11352中牌号为ZG230-450的屈服强度、抗拉强度、延伸率的要求。
制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。
焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3.5mm。
二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为±0.5mm；钢板冲压制作的连接盘厚度不应小于l0mm，允许尺寸偏差应为±0.5mm。
三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于500平方毫米的接触面积。
四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。
铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于8mm，允许尺寸偏差应为±0.lmm。
五、立杆连接套管可采用铸钢套管或无缝钢管套管。
采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于110mm。
