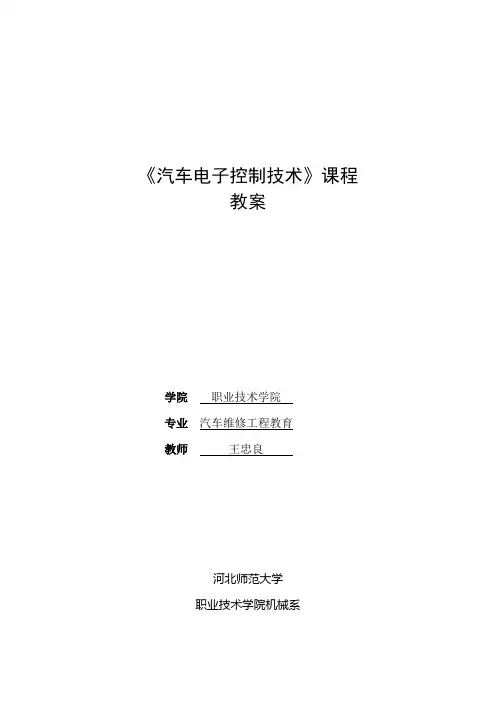

《汽车电子控制技术》课程教案学院职业技术学院专业汽车维修工程教育教师王忠良河北师范大学职业技术学院机械系第三节燃油喷射电子控制系统的结构原理一、空气流量传感器作用：检测进入汽缸的空气流量。
空气流量传感器将空气流量变为电信号输入ECU，ECU根据空气流量传感信号决定基本喷油量和点火时间。
（一）空气流量传感器分类根据检测进气量的方式不同，空气流量传感器分为D型（即压力型）和L型（即空气流量型）两种类型。
“D”型来源于德文“Druck（压力）”的第一个字母，是利用压力传感器检测进气歧管内的绝对压力，测量方法属于间接测量法。
装备“D”型传感器的系统称为“D”型燃油喷射系统，控制系统利用该绝对压力和发动机转速来计算吸入汽缸的空气量。
“L”型来源于德文“Luftmengen（空气流量）”的第一个字母，是利用流量传感器直接测量吸入进气管的空气流量。
汽车采用的“L”型传感器分为体积流量型（如翼片式、涡流式）传感器和质量流量型（如热丝式和热膜式）传感器。
（二）翼片式空气流量传感器1．翼片式空气流量传感器的结构安装在空气滤清器与节气门之间的进气管路上翼片式空气流量传感器主要由翼片组件和电位计组件两部分组成。
翼片组件和电位计组件是同轴结构，轴端有盘形回位弹簧。
1）翼片组件由计量翼片和缓冲翼片构成。
计量翼片转过的角度取决于空气流速和回位弹簧的预紧力矩，当进气的作用力与弹簧的回转力平衡时，计量翼片便稳定在某一角度。
空气流量传感器进气通道的旁边还有一个旁通气道。
旁通气道的流通截面积可由一个CO调整螺钉进行调整。
汽油泵开关设置在空气流量传感器内，由滑臂控制。
2）电位计组件当翼片带动电位计转动时，电位计上的滑臂便在电阻片上滑动，使输出电阻变化。
3）工作电路与接线插座图2-194）进气温度传感器图2-192．翼片式空气流量传感器的工作原理电阻转变成ECU接收的电压信号的方法有两种（即空气流量信号的选择方法有两种）：方法一：如图所示。

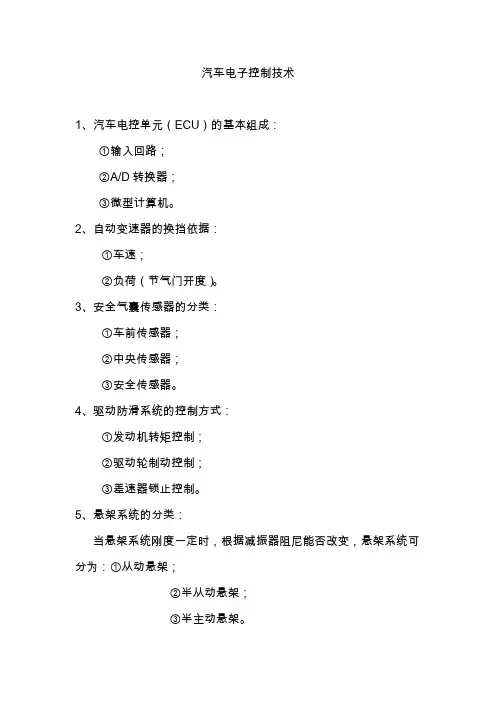

汽车电子控制技术1、汽车电控单元（ECU）的基本组成：①输入回路；②A/D转换器；③微型计算机。
2、自动变速器的换挡依据：①车速；②负荷（节气门开度）。
3、安全气囊传感器的分类：①车前传感器；②中央传感器；③安全传感器。
4、驱动防滑系统的控制方式：①发动机转矩控制；②驱动轮制动控制；③差速器锁止控制。
5、悬架系统的分类：当悬架系统刚度一定时，根据减振器阻尼能否改变，悬架系统可分为：①从动悬架；②半从动悬架；③半主动悬架。
6、电子巡航控制系统的组成：①主控开关（组合开关）；②车速传感器；③执行器；④巡航ECU。
7、曲轴位置传感器的作用：检测发动机的曲轴转速和转角，并把检测到的信号传递给ECU，ECU根据这个信号给相应的执行器输出信号动作，最终控制发动机的喷油和点火时刻。
8、自动变速器换挡杆上的P、R、N、D、S、2、L分别表示什么含义？9、点火控制包括哪些方面的内容？①点火提前角控制；②闭合角控制；③发动机爆燃控制。
10、自动变速器的基本组成及工作原理：⑴基本组成：①液力变矩器；②变速齿轮机构；③供油系统；④换挡操纵机构。
⑵工作原理：电控自动变速器是通过各种传感器，将发动机的转速、节气门开度、车速、发动机水温、自动变速器ATF油温等参数信号输入电控单元（ECU），ECU根据这些信号，按照设定的换挡规律，向换挡电磁阀、油压电磁阀等发出动作控制信号，换挡电磁阀和油压电磁阀再将ECU的动作控制信号转变为液压控制信号，阀板中的各控制阀根据这些液压控制信号，控制换挡执行元件的动作，从而实现自动换挡过程。
11、ABS系统的基本组成及工作原理：⑴基本组成：①车轮速度传感器；②ABS电控单元；③制动压力调节装置；④制动控制电路。
⑵工作原理：由轮速传感器监测车轮的转速，监测信号汇集到电子控制器内分析。
一旦监测到车轮快要抱死时，电子控制器会发出指令给电磁调节器，由它控制油压分配阀调节各个车轮的制动分泵，以“一放一收”的点放形式来控制刹车摩擦片，解除车轮的抱死现象。
汽车电器与电子技术课后习题答案2020.04第一章绪论1-1 简述汽车电器与电子控制系统的分类和特点。
汽车电器与电子控制系统可分为电器装置和电子控制系统两大部分。
汽车电器装置主要由供电系统、用电设备、检测装置和配电装置四部分组成。
汽车电子控制系统分为发动机控制系统、底盘控制系统和车身控制系统三个部分。
特点：1)低压汽油车多采用12V，主要优点是安全性好。
2)直流主要从蓄电池的充电来考虑。
3)单线制单线制即从电源到用电设备使用一根导线连接，而另一根导线则用汽车车体或发动机机体的金属部分代替。
单线制可节省导线，使线路简化、清晰，便于安装与检修。
4)负极搭铁将蓄电池的负极与车体相连接，称为负极搭铁。
第二章汽车供电系统2-1.汽车用蓄电池的功用有哪些？其主要功用是什么？对汽车用蓄电池有何要求？答:功用有（1）起动发动机时向起动机和点火系统提供电能。
（2）在发动机不工作或电压低时（发动机停转或怠速时）向用电设备供电。
（3）用电设备过多，超过发电机容量时补充供电。
（4）蓄电池电能不足时可将发电机电能储存起来。
（5）具有稳定电源系统电压的作用。
其主要功用是：（1）起动发动机时向起动机和点火系统提供电能。
要求：容量大、内阻小，以保证蓄电池具有足够的起动能力。
2-2.铅酸蓄电池的主要组成部件及其功用是什么？答：组成部件：1极板与极板组、2隔板、3电解液、 4外壳5蓄电池技术状态指示器功用：同上2-3.蓄电池的电动势如何建立？充电和放电时蓄电池极板及电解液有何变化？P15蓄电池电动势是由正及和负极板浸电解液时，负极极板有少量的铅容入电解液生成两价的铅离子Pb2+，并在极板上留下两个电子2e使极板带负电，此时，负极板相对与电解液的电位约为-0.1V ；在正极板处，少量PbO2溶入电解液，并于水（H2O）反应生成Pb（OH）4，再分离成四价Pb4+和氢氧根离子OH-，即铅离子沉附在正极板上使正极板相对于电解液的电位约+0.2V。
《汽车电子控制技术》课程教案学院职业技术学院专业汽车维修工程教育教师王忠良河北师范大学职业技术学院机械系第三节燃油喷射电子控制系统的结构原理一、空气流量传感器作用：检测进入汽缸的空气流量。
空气流量传感器将空气流量变为电信号输入ECU，ECU根据空气流量传感信号决定基本喷油量和点火时间。
（一）空气流量传感器分类根据检测进气量的方式不同，空气流量传感器分为D型（即压力型）和L型（即空气流量型）两种类型。
“D”型来源于德文“Druck（压力）”的第一个字母，是利用压力传感器检测进气歧管内的绝对压力，测量方法属于间接测量法。
装备“D”型传感器的系统称为“D”型燃油喷射系统，控制系统利用该绝对压力和发动机转速来计算吸入汽缸的空气量。
“L”型来源于德文“Luftmengen（空气流量）”的第一个字母，是利用流量传感器直接测量吸入进气管的空气流量。
汽车采用的“L”型传感器分为体积流量型（如翼片式、涡流式）传感器和质量流量型（如热丝式和热膜式）传感器。
（二）翼片式空气流量传感器1．翼片式空气流量传感器的结构安装在空气滤清器与节气门之间的进气管路上翼片式空气流量传感器主要由翼片组件和电位计组件两部分组成。
翼片组件和电位计组件是同轴结构，轴端有盘形回位弹簧。
1）翼片组件由计量翼片和缓冲翼片构成。
计量翼片转过的角度取决于空气流速和回位弹簧的预紧力矩，当进气的作用力与弹簧的回转力平衡时，计量翼片便稳定在某一角度。
空气流量传感器进气通道的旁边还有一个旁通气道。
旁通气道的流通截面积可由一个CO调整螺钉进行调整。
汽油泵开关设置在空气流量传感器内，由滑臂控制。
2）电位计组件当翼片带动电位计转动时，电位计上的滑臂便在电阻片上滑动，使输出电阻变化。
3）工作电路与接线插座图2-194）进气温度传感器图2-192．翼片式空气流量传感器的工作原理电阻转变成ECU接收的电压信号的方法有两种（即空气流量信号的选择方法有两种）：方法一：如图所示。
