输电线路杆塔及其倾斜测量学习

杆塔倾斜计算及测量1. 概念1.1 基础预偏值针对基础而言，也就是我们常说的受压腿的基础顶面抬高值；即让转角塔的内侧（受压侧）基础柱面比转角外侧（受拉侧）抬高出一个值，使铁塔在受力前先向反受力方向倾斜，保证它们受力后不向其受力的方向倾斜的目的。

预偏率，设计常用术语，预偏率=预偏值/基础根开。

1.2 杆塔倾斜由于基础立柱顶面高低不平引起杆塔中心偏离铅垂位置的现象。

1.3 杆塔倾斜率杆塔倾斜率就是杆塔倾斜值S杆塔地面上部高度H之比的百分数；既倾斜率=倾斜值/塔全高；在设计值上，倾斜率=预偏率。

1.4 倾斜值受压腿抬高后，铁塔顶部中心偏移值。

测量时，将仪器架在铁塔的正面中心线上，距离铁塔约为塔全高的1.2倍处。

镜头看铁塔顶部中心，锁定水平度盘，旋转目镜看底段水平铁处联板，十字丝位置与联板中心位置之间的距离，就作为该基铁塔的倾斜值。

实际上这个时候的倾斜值，不是真正意义的倾斜值，正常应看到地面，但是地面缺乏参照物，习惯上还是将底段水平铁联板上的偏移=倾斜值/(塔全高-水平铁高度)。

2. 杆塔倾斜测量意义运行中的线路杆塔因局部环境或外力破坏引起的顺线路或横线路方向的倾斜，是引起倒杆断线的重要因素，确定倾斜的数据，对维护线路安全稳定具有重要的意义。

3. 杆塔倾斜测量方法3.1 用铅锤测量杆塔倾斜用铅锤测量杆塔倾斜时，可在杆塔顶部中心用一绝缘细绳(线)吊一铅锤至地面,在地面量出锤尖触地点到杆塔中心的距离s，即为该杆塔地面以上的倾斜值,如下图3-1 所示。

杆塔的倾斜度，可通过杆塔的倾斜公式计算。

图3-1图中：1-杆塔中心；2-铅锤触点；s –倾斜值;H-杆塔顶或测量点至地面的高度。

若需知顺线路或横线路方向的倾斜值时，可近似的在地面划出顺线路或横线路的中心线，量出线路倾斜值s1和s2，如图3-2所示，这种方法一般用在杆塔不高,又缺少仪器的情况下。

图3-2图中：3-线路中心；4-线路方向；s1 –顺线路方向倾斜值;s2-横线路方向倾斜值s1。

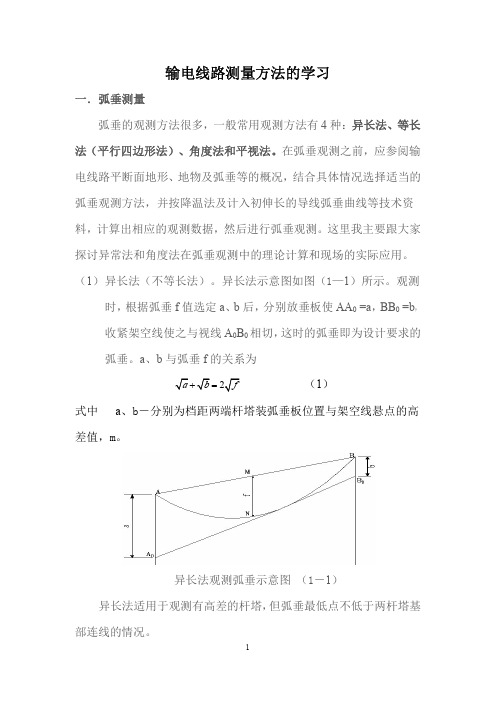

输电线路测量方法的学习一．弧垂测量弧垂的观测方法很多，一般常用观测方法有4种：异长法、等长法（平行四边形法）、角度法和平视法。

在弧垂观测之前，应参阅输电线路平断面地形、地物及弧垂等的概况，结合具体情况选择适当的弧垂观测方法，并按降温法及计入初伸长的导线弧垂曲线等技术资料，计算出相应的观测数据，然后进行弧垂观测。

这里我主要跟大家探讨异常法和角度法在弧垂观测中的理论计算和现场的实际应用。

（1）异长法（不等长法）。

异长法示意图如图（1—1）所示。

观测时，根据弧垂f值选定a、b后，分别放垂板使AA0=a，BB0=b，收紧架空线使之与视线A0B0相切，这时的弧垂即为设计要求的弧垂。

a、b与弧垂f的关系为=（1）式中a、b－分别为档距两端杆塔装弧垂板位置与架空线悬点的高差值，m。

异长法观测弧垂示意图（1－1）异长法适用于观测有高差的杆塔，但弧垂最低点不低于两杆塔基部连线的情况。

（2）角度法。

角度法测定、控制架空线的水平应力和最大弧垂，实质上是异长法。

当在山区及沟壑地段施工时，采用等长法、异长法无法观测弧垂的情况下，可考虑采用角度法进行弧垂观测。

按仪器设置的不同，角度法可分为档端角度法和档外、档内角度法。

1）档端角度法。

如图1－2所示，A、B 为悬点，A′为A 在地面上的垂直投影，a 为仪器中心至导地线挂点A 的垂直距离，f 为观测气温下计算出的档距中点弧垂，θ为仪器视线与导线相切的垂直角（即观测角），α为在A′点瞄准B 点时的垂直角，l 为档距，h 为高差。

具体观测方法如下：a．由线路纵断面图和杆塔组装图中查出a、h 的值，并到现场复测核实。

b．经纬仪置于档端悬挂点A 垂直下方A′点，调整观测角θ瞄准并使其视线与架空线最低点相切。

由图1－2可知ltanα-ltanθ=4f-4+a(2)因为tan α=()a h l ±,tan θ=tan α-bl 故观测角θ为θ)（3）验收线路时计算弧垂f ，即214f =+（4）其中仪器距低悬点较近时，h 取“+”，否则取“－档端角度法观测弧垂示意图（1－2）2）由于有些线路是同塔双回，用档端法观测导地线很困难，因此我们采用档外法。

电力线路测绘中的杆塔倾斜测量技巧与数据处理电力线路是人们生活中不可或缺的基础设施之一，在电力线路的建设过程中，杆塔的倾斜测量是非常重要的环节。

因为杆塔的倾斜会直接影响电网的稳定运行和安全性。

本文将介绍电力线路测绘中的杆塔倾斜测量技巧与数据处理方法。

首先，在进行杆塔倾斜测量之前，我们需要准备一些必要的设备。

一般来说，我们需要使用三脚架、测量仪器、测角仪等设备。

这些设备可以帮助我们准确地测量杆塔的倾斜角度。

在进行测量之前，我们需要先选择一个合适的测量点。

通常情况下，我们选择杆塔的顶部作为测量点，因为这样可以更准确地反映杆塔整体的倾斜情况。

测量时，我们需要将三脚架稳固地放置在地面上，并将测量仪器固定在三脚架上。

然后，我们可以通过测量仪器来测量杆塔的倾斜角度。

在测量过程中，我们需要注意保持仪器的水平和稳定，以免影响测量结果的准确性。

对于杆塔倾斜测量数据的处理，我们可以使用传统的数学方法进行计算。

首先，我们需要将测得的倾斜角度转化为弧度，然后可以利用三角函数来计算出杆塔倾斜角度的正切值。

通过计算正切值，我们可以得到杆塔的倾斜角度以及方位角。

此外，我们还可以利用一些数据处理软件来对测量数据进行处理。

这些软件可以帮助我们更直观地观察和分析数据，提高数据处理的效率和准确性。

在使用这些软件时，我们需要将测量数据导入软件，并选择适当的算法和方法进行数据处理和分析。

通过这些软件，我们可以得到更详细和全面的测量结果，并且可以进行更深入的数据分析和比较。

除了传统的数学方法和软件处理方法，我们还可以使用一些新兴的测量技术来进行杆塔倾斜测量。

例如，使用无人机进行测量可以大大提高测量的效率和准确性。

无人机可以搭载高精度测量仪器，通过悬停在杆塔附近进行测量，可以更全面地获取杆塔的倾斜数据。

此外，无人机还可以配备摄像头和图像处理软件，可以通过拍摄杆塔的照片进行三维重建和测量，进一步提高测量的精度和全面性。

综上所述，电力线路测绘中的杆塔倾斜测量是一项非常重要的工作。

杆塔倾斜技术方案引言杆塔是电力输配电线路中的重要基础设施，它起到支撑输电线路和绝缘子串的作用。

然而，由于各种原因，杆塔在使用过程中可能会出现倾斜的情况，这不仅会给输电线路的安全运行带来风险，还会影响杆塔的结构稳定性。

因此，为了保证输电线路的正常运行和杆塔的正常使用，需要采取相应的杆塔倾斜技术方案。

本文将介绍一种用于杆塔倾斜纠正的技术方案。

技术方案概述本技术方案的主要目标是通过使用特定的工艺和设备来纠正杆塔的倾斜，恢复杆塔的垂直状态。

具体步骤如下：1.倾斜检测：首先，需要使用倾斜检测仪器对杆塔进行倾斜检测，获取当前杆塔的倾斜程度和方向。

2.施工准备：根据倾斜检测结果，确定倾斜纠正的具体方案，包括所需的设备和材料等。

同时，需要清理杆塔周围的障碍物，确保施工的顺利进行。

3.杆塔固定：采用专业的固定设备，将杆塔进行固定，避免进一步的倾斜。

4.纠正杆塔倾斜：根据倾斜检测结果，采用相应的纠正工艺和设备对杆塔进行倾斜纠正操作。

这可能包括使用液压装置、抗倾斜锚杆、加固钢筋等。

5.后期巩固：纠正杆塔倾斜后，需要再次进行倾斜检测，以确保杆塔已经恢复到垂直状态。

如果需要，可以使用其他巩固方法，如铜排、胶带等。

技术方案详解1. 倾斜检测倾斜检测是杆塔倾斜技术方案的第一步，它是确保倾斜纠正操作的前提。

倾斜检测仪器被安装在杆塔上，通过测量仪器上的传感器的倾斜角度，可以准确地获取杆塔当前的倾斜程度和方向。

2. 施工准备根据倾斜检测结果，确定倾斜纠正的具体方案。

这可能需要采购一些专业的设备，如液压装置、抗倾斜锚杆等，并准备所需的材料，如钢筋、混凝土等。

同时，需清理杆塔周围的障碍物，以确保施工的顺利进行。

3. 杆塔固定在进行倾斜纠正操作之前，需要先对杆塔进行固定，避免进一步的倾斜。

这可以使用专业的固定设备，如阻挡轮、垂直安全带等。

将这些设备正确安装在杆塔上，以确定杆塔的固定位置。

4. 纠正杆塔倾斜在将杆塔固定好之后，可以开始进行倾斜纠正操作。

杆塔倾斜测量讲稿云南省目录一、测量目的和适用范围二、规范要求三、主要工器具四、计算方法五、测量步骤杆塔倾斜测量讲稿一、测量目的和适用范围1.测量目的：1.1 线路投运前，随竣工验收一起对杆塔倾斜进行测量，测量重点是终端塔和耐张塔。

可以及时发现杆塔倾斜存在的缺陷，让施工方及时处理，确保线路投运后的安全运行。

1.2 线路投运后，当发生滑坡、沉陷等地质灾害或外力破坏时，对杆塔进行倾斜测量，可以为事故分析提供准确数据，也可以为采取临时措施和永久措施提供判断的依据。

2.适用范围：本测量方法适用于所有角钢塔，计算方法适则适用于所有塔型。

二、规范要求1.《110-500kV架空送电线路施工及验收规范》（GB 50233-2005）规定：直线杆塔倾斜：一般塔≤3‰，高塔≤1.5 ‰；耐张塔、转角塔应向受力反方向侧倾斜。

高塔是指大跨越设计，塔高在100米以上的塔。

2.《架空输电线路运行规程》（DL/T 741-2010）规定：直线杆塔倾斜：50米及以上高度铁搭≤5‰，50米以下高度铁搭≤10‰；耐张塔、转角塔应向受力反方向侧倾斜。

三、主要工器具四、计算方法由于经纬仪只能测量到裤裆铁联板的位置，所以O点到最低腿高度的倾斜值需按比例计算：以视点1为例∵MO倾斜值÷MO视点高= MD倾斜值÷MD视点高∴MD倾斜值= MO倾斜值÷MO视点高× MD视点高视点1倾斜值=MD倾斜值视点2计算方法同视点1正面视点1和侧面视点1的倾斜率计算：正面视点1倾斜率=视点1倾斜值÷视点1高度×1000‰侧面视点1倾斜值=视点1倾斜值÷视点1高度×1000‰视点1高度为视点1位置到最低腿之间的高度。

正面视点2和侧面视点2的倾斜率计算：正面视点2倾斜率=视点2倾斜值÷视点2高度×1000‰侧面视点2倾斜值=视点2倾斜值÷视点2高度×1000‰视点2高度为视点2位置到最低腿之间的高度。

输电线路铁塔结构倾斜检查方法分析摘要：输电线路铁塔的主要功能是为架空输电线，为保证线路的正常搭设，铁塔结构的稳定性有重要意义，因此应加强对铁塔结构的倾斜度检查。

本文就输电线路铁塔结构倾斜检查方法进行探究，研究铁塔的倾斜度检查方法，以期为相关铁塔维修技术人员提供有益参考。

关键词：输电线路；铁塔结构；倾斜检查方法引言：铁塔发生倾斜的原因有很多，包括：受环境中外力作用产生破坏、铁塔基础不稳定发生沉降不均，以及内部构造未达到标准等，导致电路运输受到影响。

为保证铁塔的实际作用不受影响，应在倾斜初期进行及时的调整，因此，需要维修人员能够准确地判断铁塔是否发生倾斜，以及其倾斜的程度，以便及时修整，保证线路正常运作。

1输电铁塔发生倾斜的原因和危害1.1铁塔结构倾斜输电铁塔的质量对电力的传输有着重要的影响，铁塔的倾斜方向不同会出现不同的影响和危害。

铁塔在横线路方向发生倾斜时，会导致绝缘子位置发生变化，向横向发展，与铁塔的距离较近，在电力进行运输时，带电部分不受绝缘子控制，导致出现放电现象，容易引发电气故障[1]。

铁塔向顺线路方向倾斜时，会导致塔身发生倾斜和弯曲，引起输电线的张力变大，使输电线距离地面过近，存在较大的安全隐患，严重时可能存在线路断裂的危险。

或者在铁塔发生倾斜后，绝缘子发生移位，导致地线的承受力增强，出现铁塔头部发生挠曲或横担变形的情况。

或者由于绝缘子位移变化影响地线线夹等，使不同线路在自然环境的影响下发生不同程度的滑动和垂坠现象，可能会出现碰撞，引起事故发生1.2建筑施工不符合标准施工单位在实际的施工过程中，对地基的选择不严密，其地理环境中地质密度不同，导致容易发生基础沉降不均匀的现象发生，使铁塔出现基础位移和倾斜，影响电力的传输。

或者在施工过程中，其实际的施工方式未达到标准要求，或者施工时不注意保护设备，对铁塔的外部造成破坏，同时影响整体的平衡性，或者在施工组架时，施工人员未按标准实施，导致整体的铁塔出现质量问题或安装不良，在后续的使用中，容易发生倾斜状况。

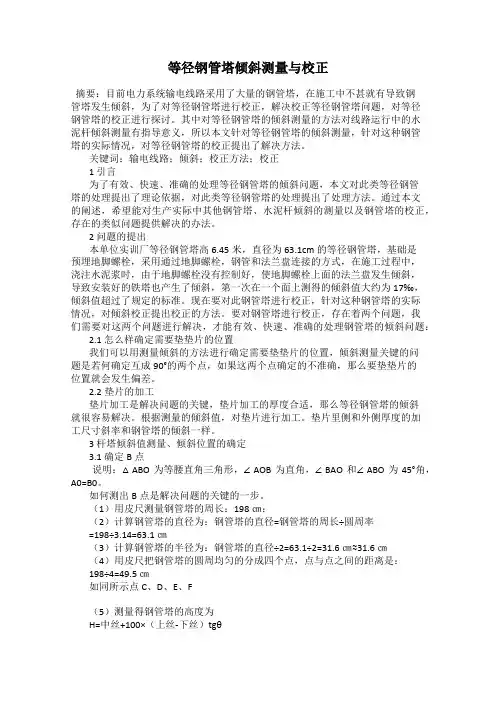

铁塔倾斜测量与计算公式一、什么叫杆塔倾斜？什么叫杆塔倾斜率？由于基础立柱顶面高低不平引起杆塔中心偏离铅垂位置的现象叫杆塔倾斜。

杆塔倾斜率就是杆塔倾斜值S杆塔地面上部高度H之比的百分数。

二、杆塔倾斜测量意义：运行中的线路杆塔因局部环境或外力破坏引起的顺线路或横线路方向的倾斜，是引起倒杆断线的重要因素，确定倾斜的数据，对维护线路安全稳定具有重要的意义。

三、杆塔倾斜测量方法一：1、使用经纬仪测量时，测量横线路方向倾斜，应将仪器支在距杆塔高度约1.5倍的地方，与前后杆塔对应三点成一线的位置确定测量桩位。

2、经纬仪镜中线瞄准电杆边缘线，俯视电杆根部，测量其偏移的差值，即为电杆的倾斜距离。

3、经纬仪镜中线瞄准铁塔中线挂线点螺栓1/2处，或铁塔纵向轴线位置，俯视铁塔根部，做一标志，然后测量铁塔基准根开距离，取根开1/2作基准标点，测量标点与其准标点的差即为铁塔的倾斜距离。

1、杆塔检查一般主要有杆塔横担水平度检查，水泥杆垂直度检查和铁塔倾斜测量等内容。

2、主要介绍铁塔倾斜的检查，铁塔倾斜的测量主要是对已经组立完成和架线完成后的铁塔进行倾斜度的检查，规范要求一般直线塔倾斜率0.3%，高塔0.5%，转角塔、终端塔不应向受力侧倾斜。

倾斜值：绝对尺寸 =倾斜率：相对尺寸 = 倾斜值∕视点高 H*0.003 注意：倾斜率测量视点高度应考虑接腿长度的影响五、杆塔测量方法三：说明：A 、B 两点应在铁塔的正或者侧面中心线上，以此两点作为观测铁塔的倾斜率。

1、为了测量精确，首先将仪器置于铁塔中心线延长线上（可稍微偏移，但不可偏移过多）， 距离为铁塔全高等长以上。

2、测量A 点，得一竖直角∠1，在此将仪器水平制零：3、在步骤2的基础上（此时水平角度为0°），测量B 点（水平线轴），测得竖直角∠2；4、在步骤3的基础上，观测铁塔B 点为左或者右偏移，如图测得为右偏移，转动水平制动微调，测得水平角∠3。

铁塔的倾斜率为tan ∠3/tan(∠2-∠1)cos ∠2铁塔倾斜量＝倾斜率*铁塔全高。
