自动送料小车PLC控制教案

案例七送料小车的PLC控制一、学习目的1．对送料小车往返控制的了解及认识2．学习限位开关、金属传感器的应用。

3．学习PLC控制减速电机正反转。

4．培养解决问题的能力二、设备及器件●配备FX3U-32M型PLC的实验装置一套●SC-09电缆1根●电脑1台●GX Developer编程软件一套●小车运动控制模块一套三、实验原理系统设有启动、停止按钮各一个，模拟限位开关SQ0、SQ1、SQ2共三个。

如图9-1所示。

SQ0(A地) SQ1(B地) SQ2(C地)图9-1 送料小车示意图送料小车往返控制要求：当按下启动按钮后，启动送料小车。

小车从原点A地（SQ0）的位置停留5s进行装料，由A地（SQ0）位置送料到B地（SQ1）位置后，即刻卸料，空车返回到A地（SQ0）位置停留5s进行装料。

当小车由A地（SQ0）送料到C地（SQ2）位置，途中经过B地（SQ1）不停止，继续前进，当到达C地（SQ2）位置，同样即刻卸料，空车返回A地（SQ0）位置停留5s进行装料；以此往复循环。

当按下停止按钮，小车停止循环。

四、I/O 分配表表9-1 送料小车I/O 分配表输入口 说明输出口 说明 X0 左限位 Y0 KA1 X1 传感器B1 Y1 KA2 X2 传感器B2 X3 启动 X4 停止 X5复位五、I/O 接线图图9-2 送料小车I/O 接线图注意事项：（1）先将PLC 的电源线插进PLC 正面的电源孔中，再将另一端插到220V 电源插板。

（2）将电源开关拨到关状态，严格按图9-2所示接线，注意24V 电源的正负不可短接，电路不要短路，否则会损坏PLC 触点。

六、梯形图SQ0 SQ1 SQ2停止 启动 复位FX3U图9-3 送料小车梯形图。

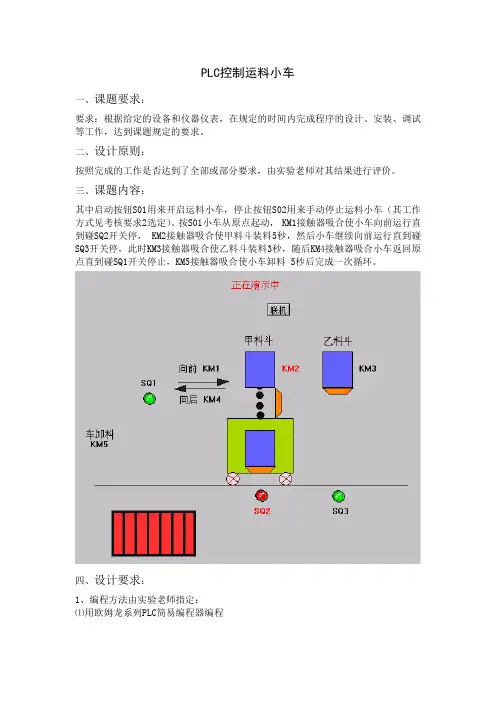

PLC控制运料小车一、课题要求：要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调试等工作，达到课题规定的要求。

二、设计原则：按照完成的工作是否达到了全部或部分要求，由实验老师对其结果进行评价。

三、课题内容：其中启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作方式见考核要求2选定）。

按S01小车从原点起动， KM1接触器吸合使小车向前运行直到碰SQ2开关停， KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料 5秒后完成一次循环。

四、设计要求：1、编程方法由实验老师指定：⑴用欧姆龙系列PLC简易编程器编程⑵用计算机软件编程2、工作方式：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02则小车完成一次循环后才能停止；3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序；5、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。

五、输入输出端口配置：输入设备输入端口编号接考核箱对应端口启动按钮S01 0000 SO1停止按钮S02 0001 SO2开关SQ1 0002 电脑和PLC自动连接开关SQ2 0003 电脑和PLC自动连接开关SQ3 0004 电脑和PLC自动连接选择按钮S07 0005 S07六、问题：小车工作方式设定：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02小车完成一次循环后才能停止。

plc送料小车课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理及其在工业自动化中的应用。

2. 学生能掌握送料小车系统的组成、工作原理及PLC程序设计的基础知识。

3. 学生能描述常用传感器的作用及其在送料小车系统中的应用。

技能目标：1. 学生能运用所学知识，独立设计简单的PLC控制程序，实现送料小车的基本运动控制。

2. 学生具备分析问题、解决问题的能力，能够针对送料小车系统进行故障排查及优化。

3. 学生能通过小组合作，完成送料小车系统的搭建和调试，提高团队协作能力。

情感态度价值观目标：1. 学生能够增强对自动化技术、PLC控制技术的兴趣，培养良好的学习习惯和探究精神。

2. 学生通过实践活动，体会科技给生活带来的便利，提高社会责任感和创新意识。

3. 学生在小组合作中，学会尊重他人意见，培养沟通能力和团队精神。

课程性质：本课程为实践性较强的课程，结合理论知识与动手操作，帮助学生更好地理解PLC送料小车系统。

学生特点：学生具备一定的电子、电气基础知识，对PLC控制技术有一定了解，但实践经验不足。

教学要求：教师应注重理论与实践相结合，引导学生通过小组合作、动手实践等方式，达到课程目标。

同时，关注学生的个体差异，提供个性化指导，确保每个学生都能在课程中收获成长。

二、教学内容1. 理论知识：- PLC基本原理及其在工业自动化中的应用。

- 送料小车系统的组成、工作原理。

- 常用传感器（如接近开关、光电开关等）的作用及在送料小车系统中的应用。

- PLC编程基础知识，包括逻辑运算、定时器、计数器等。

2. 实践操作：- 送料小车系统的搭建，包括PLC、传感器、执行器等设备的连接。

- PLC控制程序的设计与编写，实现送料小车的启动、停止、前进、后退等功能。

- 送料小车系统的调试，包括故障排查、优化程序等。

3. 教学大纲：- 第一阶段：PLC基本原理及送料小车系统组成、工作原理的学习。

- 第二阶段：常用传感器在送料小车系统中的应用学习。

运料小车plc课程设计一、课程目标知识目标：1. 让学生理解PLC（可编程逻辑控制器）的基本原理和结构，掌握运料小车PLC控制系统的组成。

2. 使学生掌握运料小车PLC程序的编写方法，了解常用的PLC指令及其功能。

3. 帮助学生了解运料小车PLC系统在实际工业生产中的应用。

技能目标：1. 培养学生运用PLC技术解决实际问题的能力，能够独立设计并调试简单的运料小车PLC控制系统。

2. 提高学生动手实践能力，熟练使用PLC编程软件进行程序编写、修改和调试。

3. 培养学生团队协作能力，能够与同学合作完成复杂的PLC控制系统设计。

情感态度价值观目标：1. 培养学生对PLC技术的兴趣，激发学生探索自动化控制领域的热情。

2. 培养学生严谨、认真、负责的学习态度，养成良好的学习习惯。

3. 增强学生的创新意识，培养勇于尝试、不断改进的精神。

课程性质分析：本课程为实践性较强的课程，旨在让学生通过动手实践，掌握PLC技术的基本知识和技能，培养解决实际问题的能力。

学生特点分析：学生已具备一定的电气基础知识和编程能力，对PLC技术有一定了解，但对实际应用尚缺乏经验。

教学要求：1. 结合实际运料小车PLC控制系统，讲解PLC的基本原理和结构，使学生能够理论联系实际。

2. 强化实践操作环节，让学生动手编写和调试PLC程序，提高学生的实际操作能力。

3. 注重培养学生的团队协作能力和创新能力，鼓励学生积极参与讨论和改进设计。

二、教学内容1. PLC基本原理及结构：介绍PLC的组成、工作原理、性能指标等，对应教材第1章内容。

2. 运料小车PLC控制系统的组成：分析运料小车的控制需求，介绍PLC在运料小车上的应用，对应教材第2章内容。

3. PLC编程软件的使用：讲解PLC编程软件的安装、操作方法，使学生熟练掌握软件的使用，对应教材第3章内容。

4. 常用PLC指令及功能：介绍常用的PLC指令，如逻辑运算指令、定时器/计数器指令等，对应教材第4章内容。
