实训一 送料小车自动往返PLC控制系统编程及

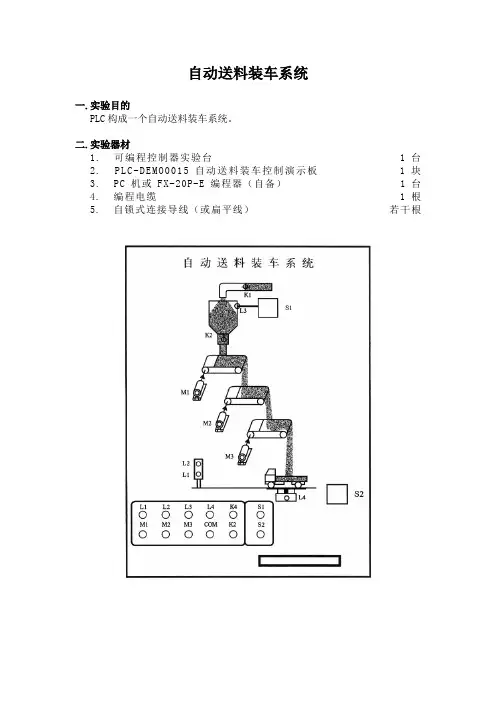

自动送料装车系统一.实验目的PLC构成一个自动送料装车系统。

二.实验器材1. 可编程控制器实验台1台2. P LC-D EM O0015自动送料装车控制演示板1块3. PC机或FX-20P-E编程器（自备）1台4. 编程电缆1根5. 自锁式连接导线（或扁平线）若干根三．实验原理与实验步骤1. 自动送料装车系统演示板结构如图所示。

2. 本实验利用9个LED灯演示系统工作状态。

M1、M2、M3表示电机，其余为开关指示。

3. 控制要求：（1）红灯L1灭，绿灯L2亮；表示允许汽车开进装料场，料斗K2关闭，电机M1、M2、M3都为OFF。

（2）当汽车来到时，S2=ON,L1灯亮，L2灯灭，K1打开放料至S1料位坚持开关时关闭，电机M3运行。

（3）电机M2在M3通2秒后运行。

M1在M2通2秒后运行。

K2在M1通后打开出料阀。

（4）当料满后S2=OFF,料斗阀K2关闭，电机M1延时2秒关闭，M2在M1后2秒关闭，M3在M2后2秒停止。

（5）L2亮，L1灯灭，表示汽车可以开走。

4.实验步骤：（1）打开实验台电源，编程器与PLC连接。

（2）根据具体情况编制输入程序，并检查是否正确。

（3）按图接线，检查连线是否正确。

（4）按下启动按钮，观察运行结果。

四．设计程序清单I/O地址分配：输入地址：汽车检测开关S2 X2 料位检测开关S1 X1 输出地址：料斗开关K2 Y0 进料开关K1 Y6红灯L1 Y1 料满限位L3 Y7绿灯L2 Y2 车到/料满L4 Y10电机M1 Y3电机M2 Y4电机M3 Y5指令表0 LDI Y0011 OUT Y0022 LD X0013 MPS4 ANI M35 ANI Y0076 SET Y0017 OUT Y0068 MPP 13 OUT M214 SET Y00515 OUT T0 K2018 OUT T1 K4021 OUT T2 K6024 SET Y00725 RST Y00626 LD T027 SET Y00432 AND X00133 OUT M334 LD M335 OUT Y00036 RST Y00737 LDF Y00039 OR M440 ANI M541 OUT M452 LD T353 RST Y00354 LD T455 RST Y00456 LD T557 RST Y00558 ZRST M3 M563 RST Y00164 END9 OUT Y01010 LD X00011 OR M212 ANI M328 LD T129 SET Y00330 LD T131 OR M342 LD M443 OUT T3 K2046 OUT T4 K4049 OUT T5 K60梯形图接线图※FX系列的输出继电器的公共端：FX2N－32MR为COM0～COM4;FX2N－48MR为COM0～COM5; FX1N－60MR为COM0～COM7。

石家庄铁道大学四方学院集中实践报告书课题名称 运料小车的往返运行姓 名 学 号 系、 部 电气工程系专业班级 方** 指导教师李**2014 年 12 月 31 日※※※※※※※※※ ※※ ※※ ※※※※※※※※※※※2012级 PLC 课程设计第1章设计目的 ............................................................................... 错误！未定义书签。

第2章设计要求 ............................................................................... 错误！未定义书签。

2.1动作要求 (1)2.2编程要求 (1)第3章PLC选型、I/O分配表和接线图......................................... 错误！未定义书签。

3.1PLC选型............................................................................... 错误！未定义书签。

3.2I/O分配表.............................................................................错误！未定义书签。

3.3I/O接线图 (2)第4章PLC程序设计 (3)4.1梯形图设计 (3)4.2指令语句表 (4)第5章设计总结 (5)参考文献 (5)第１章 设计目的小车的行车方向的模型随处可见，例如运料小车等各种形式的运输。

PLC 的运用实现了自动化的操作，提高了工作效率。

这就为对现代工业领域中技术老化部分的PLC 改造，提高其自动化、智能化水平提供了很好的机会，也只有这样才能迅速增强自身竞争力，并提高我国的PLC 产品的研发和生产能力，力争打破西门子、三菱和施耐德等PLC 巨头的垄断。

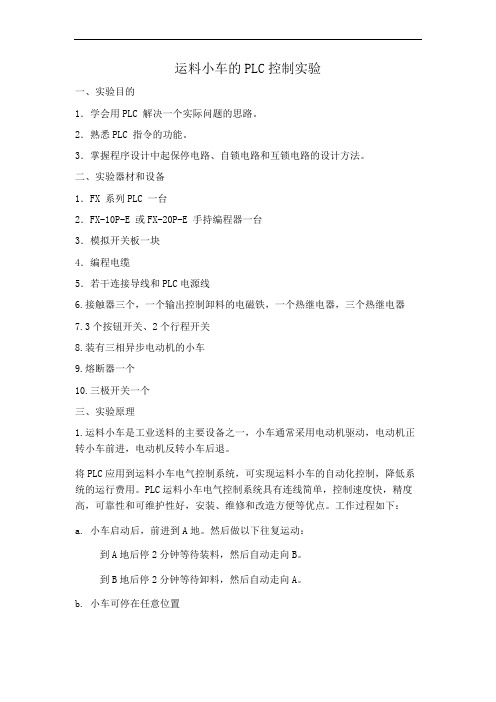

运料小车的PLC控制实验一、实验目的1．学会用PLC 解决一个实际问题的思路。

2．熟悉PLC 指令的功能。

3．掌握程序设计中起保停电路、自锁电路和互锁电路的设计方法。

二、实验器材和设备1．FX 系列PLC 一台2．FX-10P-E 或FX-20P-E 手持编程器一台3．模拟开关板一块4．编程电缆5．若干连接导线和PLC电源线6.接触器三个，一个输出控制卸料的电磁铁，一个热继电器，三个热继电器7.3个按钮开关、2个行程开关8.装有三相异步电动机的小车9.熔断器一个10.三极开关一个三、实验原理1.运料小车是工业送料的主要设备之一，小车通常采用电动机驱动，电动机正转小车前进，电动机反转小车后退。

将PLC应用到运料小车电气控制系统，可实现运料小车的自动化控制，降低系统的运行费用。

PLC运料小车电气控制系统具有连线简单，控制速度快，精度高，可靠性和可维护性好，安装、维修和改造方便等优点。

工作过程如下：a. 小车启动后，前进到A地。

然后做以下往复运动：到A地后停2分钟等待装料，然后自动走向B。

到B地后停2分钟等待卸料，然后自动走向A。

b. 小车可停在任意位置运料小车2. 运料小车的控制系统主回路三相异步电动机正反转电路图3. 运料小车控制系统控制回路传统运料小车大都是继电器控制。

以继电器为主的运料小车控制系统的控制回路如下图所示。

运料小车继电器控制电路4. 运料小车控制系统的控制系统构成图运料小车控制系统图5.PLC的选用根据运料小车输入输出设备的分配，在I/O方面只需要6个输入口和3个输出口，同时考虑适当的余量，选用FX2N-16MR的PLC即可。

6. PLC外部接线图运料小车由一台三相异步电动机拖动，电机正转，小车向右行，电机反转，小向左行。

小车控制系统的输入，输出设备与PLC的I/O端对应的外部接线图如图所示。

运料小车PLC外部接线图7. 运料小车I/O 分配表这个控制系统的输入有2个启动按钮开关、1个停止按钮开关、2个行程开关、热继电器共6输入点。

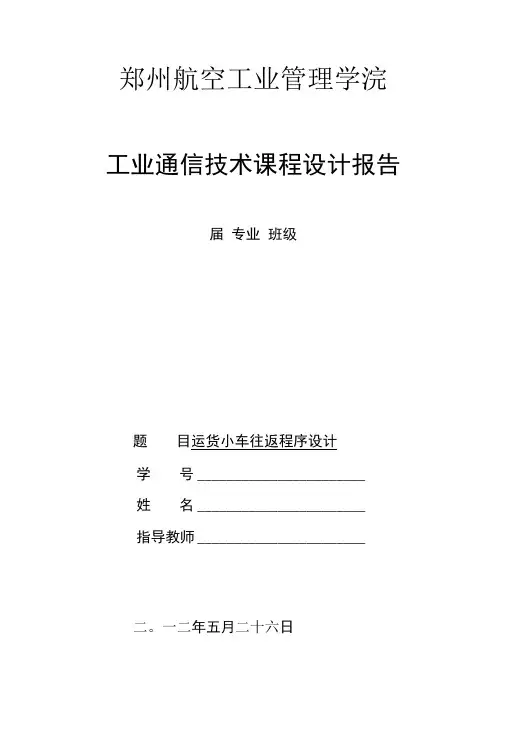

郑州航空工业管理学浣工业通信技术课程设计报告届专业班级题目运货小车往返程序设计学号_______________________姓名_______________________指导教师_______________________二。

一二年五月二十六日1、控制任务运货小车的控制分为自动和手动两个方面，XI为开始按钮，X2为停止按钮，X3为手动后退，X4为手动前进，X5、X6为限位开关。

控制顺序如下：(1)按下开始按钮XI,小车后退(2)碰到限位开关X5,停止5s,进行装料¢3) 5s过后小车自动前进(4)碰到限位开关X6,停止5s,卸料(5) 5s过后小车自动后退(6)按下停止按钮X2,小车停止(7)按下手动后退按钮X3,小车后退(8)按下手动前进按钮X4,小车前进(9)按下停止按钮X2(10)再按下开始按钮XI,小车进入自动运行状态2、状态流程图/ Y1/T0K50END3、输入/输出分配表输入装置编号开始按钮XI停止按钮X2手动后退X34、逻辑框图小车后退否触发X3是♦‘定时5s小车前进否触发X4定时5s5、梯形图1114151842454649525556586164 -------------------------------------------------------------------------------------------------------------------------------------- [RET65 --------------------------------------------------------------------------------------------------------------------------------------- ΓEND 6、程序列表0 LD M80021 SET SO3 STL SO4 LD X0015 SET S207 STL S208 LDI Y0019 ANI X00210 OUT Y00211 LD X00512 SET S2114 STL S2115 OUT TOK5018 LD TO19 SET S2221 STL S2222 LDI Y00223 ANI X00224 OUT Y00125 LD X00626 SET S2328 STL S2329 OUT TlK5032 LD Tl33 SET S2435 STL S2436 LDI Y00137 ANI X00238 OUT Y00239 LD X00540 OUT S2142 LD X00243 SET S2545 STL S2546 LDI Y00147 AND X00348 OUT Y00249 LD X00550 OUT S2152 LD X00453 SET S2655 STL S2656 LDI Y00257 OUT Y00158 LD X00659 OUT S2361 LD X00262 OUT SO64 RET65 END66。

自动运料小车PLC控制系统设计随着生产自动化程度越来越高，PLC在生产过程控制系统中的应用也越来越广泛。

可编程逻辑控制器，简称PLC，是一种工业控制微型计算机。

它的编程方便、操作简单尤其是高通用性等优点，使它在工业生产过程中得到了广泛的应用。

其中的一个应用便是运料小车的控制，主要用到的便是它的逻辑控制功能。

控制要求1.运料小车在自动化生产线上运动的控制要求如下：（1）按下启动按钮，系统开始工作，按下停止按钮，系统停止工作；（2）当小车当前所处停靠站的编码小于呼叫按扭HJ的编码时，小车向右运行运行到按钮HJ所对应的停靠站时停止；（3）当小车当前所处停靠站的编码大于呼叫按扭HJ的编码时，小车向左运行，运行到按钮HJ所对应的停靠站时停止；（4）当小车当前所处停靠站的编码等于呼叫按扭HJ的编码时，小车保持不动；（5）呼叫按钮开关HJ1--HJ5应具有互锁功能，先按下者优先。

2.运料小车的运动分析：某自动生产线上运料小车的运动如图所示，运料小车由一台三相异步电动机拖动，电机正转，小车向右行，电机反转，小车向左行。

在生产线上有5个编码为1—5的站点供小车停靠，在每个停靠站安装一个行程开关以监测小车是否到达该站点。

对小车的控制除了启动按钮和停止按钮之外，还设有5个呼叫按钮开关（HJ1-- HJ5）分别与5个停靠站点相对应。

运料小车自动化生产线1号站2号站3号站4号站5号站自动运料小车示意图程序设计1.行程开关在该程序中，5个站的行程开关分别用数字0-4来表示，当小车在1号站时，行程开关X007得电，将数字0传送到数据寄存器D0；当小车在2号站时，行程开关X010得电，将数字1传送到数据寄存器D0。

依次类推，当小车在5号站时，行程开关X013得电，将数字4传送到数据寄存器D0。

它的助记符程序为：LD X007MOV K0 D0 ；小车在1号站LD X010MOV K1 D0 ；小车在2号站LD X011MOV K2 D0 ；小车在3号站LD X012MOV K3 D0 ；小车在4号站LD X013MOV K4 D0 ；小车在5号站所对应的梯形图如下所示：行程开关梯形图2.小车启停辅助继电器当按下启动按钮时，小车开始运动，该辅助继电器M0得电；当按下停止按钮时，小车停止运动，该辅助继电器M0失电。

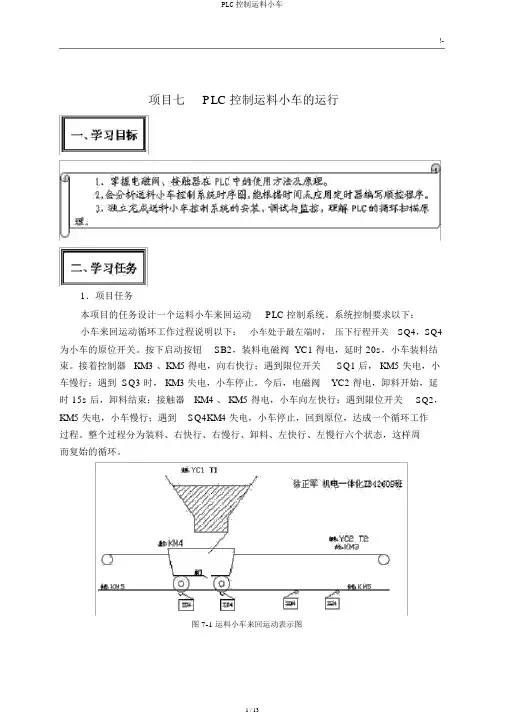

!-项目七PLC 控制运料小车的运行1．项目任务本项目的任务设计一个运料小车来回运动PLC 控制系统。

系统控制要求以下：小车来回运动循环工作过程说明以下：小车处于最左端时，压下行程开关SQ4，SQ4为小车的原位开关。

按下启动按钮SB2，装料电磁阀 YC1 得电，延时 20s，小车装料结束。

接着控制器KM3 、KM5 得电，向右快行；遇到限位开关SQ1 后， KM5 失电，小车慢行；遇到 SQ3 时， KM3 失电，小车停止。

今后，电磁阀YC2 得电，卸料开始，延时 15s 后，卸料结束；接触器KM4 、 KM5 得电，小车向左快行；遇到限位开关SQ2，KM5 失电，小车慢行；遇到SQ4KM4 失电，小车停止，回到原位，达成一个循环工作过程。

整个过程分为装料、右快行、右慢行、卸料、左快行、左慢行六个状态，这样周而复始的循环。

图 7-1 运料小车来回运动表示图!-2．任务流程图本项目的详细学习过程见图2-2 。

图 7-2 任务流程图学习所需工具、设施见表7-1 。

表 7-1工具、设施清单序号分类名称型号规格数目单位备注1工常用电工工具1套2具万用表MF4713PLC FX1N-40MR1只4设运料小车1个5沟通接触器KM3 、 KM4 、 KM53备6三相电源插头16A1只7电磁阀YC1 、 YC228行程开关SQ1、 SQ22限位开关SQ3、 SQ421．功能图编程的特色功能图也叫状态图。

它是用状态元件描绘工步状态的工艺流程图。

功能转移图与步进梯形图表达的都是同一个程序，其长处是让用户每次考虑一个状态，而不用考虑其余的状态，进而使编程更简单，并且还能够减少指令的程序步数。

功能转移图中的一个状态表示次序控制过程中的一个工步，所以步进梯形图也特别合用于时间和位移等次序的控制过程，也能形象、直观的表示次序控制。

功能编程开始时，一定用STL 使 STL 接点接通，进而使主母线与子母线接通，连在子母线上的状态电路才能履行，这时状态就被激活。

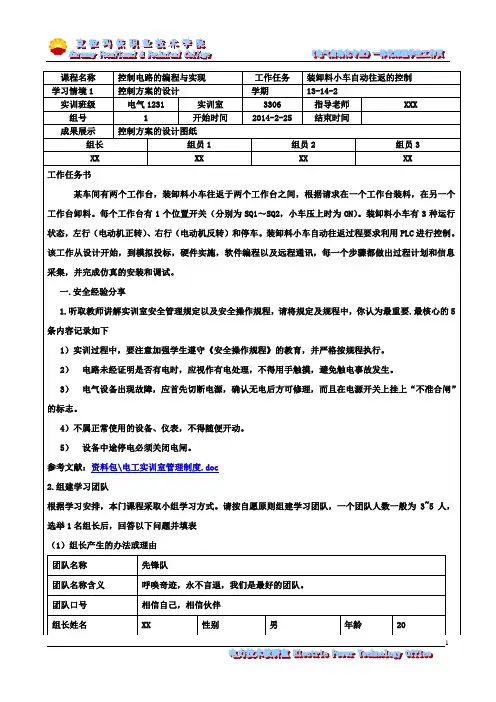

实训一送料小车自动往返PLC控制系统编程及实现学号：姓名：班级：日期：指导教师：
一、项目分析：
自动行程往返的控制特点是当按下启动按钮，电动机正向启动运行，带动工作台正向前进，至正向前进终点时，压下正向限位行程开关，电动机则正相反转，并带动工作台反向后退；当反向后退至终点时，压下反向限位行程开关，电动机又正向运行。

同理，当按下电动机反转按钮时，电动机首先反向启动运转，其他与正转类似。

二、工作目的：
1、学习位逻辑指令
2、学习定时指令；
3、将电气技术和PLC的结合。

A：小车自动行程往返PLC控制系统编程及实现
1、能够用按钮实现启动和停止；
2、实现自动往返可逆运行；
3、具有短路保护和过载保护等必要的保护措施。

B、自动行程往返控制电路
C、简述控制电路的工作原理。

三、送料小车自动往返PLC控制程序的编制
成绩评分标准。

实训一、小车自动往返
一、实训目的
1、熟悉常用指令的功能和使用方法。

2、初步掌握根据控制要求编制、调试程序的基本方法。

3、用PLC构成系统自动送料装车系统。

二、实训设备
FP1-C24或以上机型1台计算机1台
实验开关板连接导线一套。

三、实训内容
图1 小车自动往返工况示意图
1、控制要求：小车一个工作周期的动作要求如下：
(1)按下启动按钮SB，小车电机正转，小车第一次前进，碰到限位开关SQ1后小车电机反转，小车后退。

(2)小车后退碰到限位开关SQ2后，小车电机M停转。

停5s后，第二次前进，碰到限位开关SQ3，
再次后退。

(3)第二次后退碰到限位开关SQ2时，小车停止。

2、I/O接线
图2 I/O接线图
3、按梯形图输入程序。

4、调试并运行程序。

四、实训报告要求
1、写出调试好程序（梯形图、指令表及注释）
2、程序编制、调试中出现的问题及分析、处理方法。

图3 小车往返控制方案一梯形图
图4 小车往返控制方案二梯形图。

目录1设计任务与要求 (1)1.1课程设计任务 (1)1.2课程设计要求 (1)2 设计方案 (3)2.1运料小车的运动分析 (3)2.2设备控制要求 (4)2.3整体方案论证 (4)2.4系统资源分配 (5)2.4.1 I\ O地址分配 (5)2.4.2 数字量输入部分 (5)2.4.3 数字量输出部分 (6)3硬件电路设计 (7)4软件设计 (9)4.1.1 梯形图 (9)4.1.2 指令表 (12)5 调试过程 (15)5.1呼叫按钮 (15)5.2行程开关 (15)5.3比较 (15)5.4向左运动 (15)5.5向右运动 (15)5.6调试操作 (16)6 结论 (18)参考文献 (19)1设计任务与要求1.1课程设计任务任务描述某自动生产线上运料小车的运动如图所示，运料小车由一台三相异步电动机拖动电动机正转，小车右行，电机反转，小车左行。

在生产线上有5个编码为1～5的站点供小车停靠，在每一个停靠站安装一个行程开关以监测小车是否到达该站点。

对小车的控制除了启动按钮和停止按钮之外，还设有5个呼叫开关（SB1～SB5）分别与5个停靠点相对应。

1.2课程设计要求（1）按下启动按钮,系统开始工作，按下停止按钮，系统停止工作；（2）当小车当前所处停靠站的编码小于呼叫按钮SB的编码时，小车向右运行，运行到呼叫按钮SB所对应的停靠站时停止；（3）当小车当前所处停靠站的编码大于呼叫按钮SB的编码时，小车向左行，运行到呼叫按钮SB所对应的停靠站时停止；（4）当小车当前所处停靠站的编码等于呼叫按钮SB的编码时，小车保持不动；（5）呼叫按钮开关SB1～SB5应具有互锁功能，先按下者优先。

（6）设计PLC硬件电器连接图。

（7）设计PLC控制程序(梯形图或指令程序)。

2 设计方案2.1运料小车的运动分析某自动生产线上运料小车的运动如图2-1所示：图2-1运料小车示意图运料小车由一台三相异步电动机拖动，电机正转，小车向右行，电机反转，小向左行。
