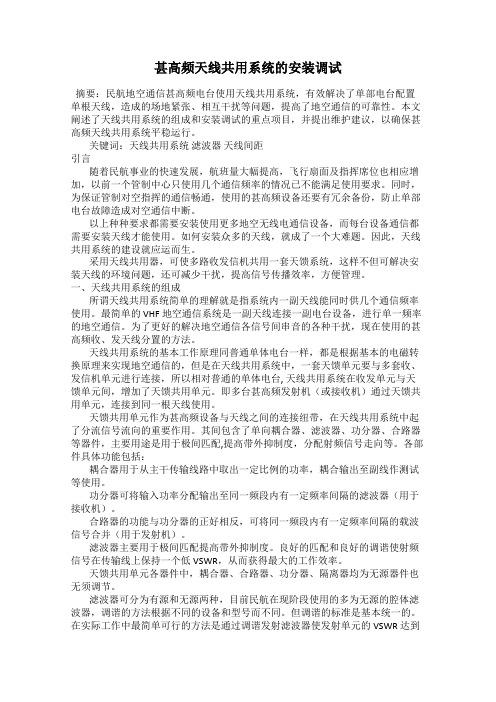

甚高频天线共用系统的安装调试摘要:民航地空通信甚高频电台使用天线共用系统,有效解决了单部电台配置单根天线,造成的场地紧张、相互干扰等问题,提高了地空通信的可靠性。
本文阐述了天线共用系统的组成和安装调试的重点项目,并提出维护建议,以确保甚高频天线共用系统平稳运行。
关键词:天线共用系统滤波器天线间距引言随着民航事业的快速发展,航班量大幅提高,飞行扇面及指挥席位也相应增加,以前一个管制中心只使用几个通信频率的情况已不能满足使用要求。
同时,为保证管制对空指挥的通信畅通,使用的甚高频设备还要有冗余备份,防止单部电台故障造成对空通信中断。
以上种种要求都需要安装使用更多地空无线电通信设备,而每台设备通信都需要安装天线才能使用。
如何安装众多的天线,就成了一个大难题。
因此,天线共用系统的建设就应运而生。
采用天线共用器,可使多路收发信机共用一套天馈系统,这样不但可解决安装天线的环境问题,还可减少干扰,提高信号传播效率,方便管理。
一、天线共用系统的组成所谓天线共用系统简单的理解就是指系统内一副天线能同时供几个通信频率使用。
最简单的 VHF 地空通信系统是一副天线连接一副电台设备,进行单一频率的地空通信。
为了更好的解决地空通信各信号间串音的各种干扰,现在使用的甚高频收、发天线分置的方法。
天线共用系统的基本工作原理同普通单体电台一样,都是根据基本的电磁转换原理来实现地空通信的,但是在天线共用系统中,一套天馈单元要与多套收、发信机单元进行连接,所以相对普通的单体电台, 天线共用系统在收发单元与天馈单元间,增加了天馈共用单元。
即多台甚高频发射机(或接收机)通过天馈共用单元,连接到同一根天线使用。
天馈共用单元作为甚高频设备与天线之间的连接纽带,在天线共用系统中起了分流信号流向的重要作用。
其间包含了单向耦合器、滤波器、功分器、合路器等器件,主要用途是用于极间匹配,提高带外抑制度,分配射频信号走向等。
各部件具体功能包括:耦合器用于从主干传输线路中取出一定比例的功率,耦合输出至副线作测试等使用。
移动通信系统天线参数调整与安装规范一、移动通信系统天线参数调整1.天线高度的调整天线高度直接与基站的覆盖范围有关。
一般来说,我们用仪器测得的信号覆盖范围受两方向因素影响:一是天线所发直射波所能达到的最远距离;二是到达该地点的信号强度足以为仪器所捕捉。
900MHz移动通信是近地表面视线通信,天线所发直射波所能达到的最远距离(S)直接与收发信天线的高度有关,具体关系式可简化如下:S=2R(H+h)其中:R-地球半径,约为6370km;H-基站天线的中心点高度;h-手机或测试仪表的天线高度。
由此可见,基站无线信号所能达到的最远距离(即基站的覆盖范围)是由天线高度决定的。
GSM网络在建设初期,站点较少,为了保证覆盖,基站天线一般架设得都较高。
随着近几年移动通信的迅速发展,基站站点大量增多,在市区已经达到大约500m左右为一个站。
在这种情况下,我们必须减小基站的覆盖范围,降低天线的高度,否则会严重影响我们的网络质量。
其影响主要有以下几个方面:a. 话务不均衡。
基站天线过高,会造成该基站的覆盖范围过大,从而造成该基站的话务量很大,而与之相邻的基站由于覆盖较小且被该基站覆盖,话务量较小,不能发挥应有作用,导致话务不均衡。
b. 系统内干扰。
基站天线过高,会造成越站无线干扰(主要包括同频干扰及邻频干扰),引起掉话、串话和有较大杂音等现象,从而导致整个无线通信网络的质量下降。
c. 孤岛效应。
孤岛效应是基站覆盖性问题,当基站覆盖在大型水面或多山地区等特殊地形时,由于水面或山峰的反射,使基站在原覆盖范围不变的基础上,在很远处出现"飞地",而与之有切换关系的相邻基站却因地形的阻挡覆盖不到,这样就造成"飞地"与相邻基站之间没有切换关系,"飞地"因此成为一个孤岛,当手机占用上"飞地"覆盖区的信号时,很容易因没有切换关系而引起掉话。
2. 天线俯仰角的调整天线俯仰角的调整是网络优化中的一个非常重要的事情。
常见天线以及调整方法及规范常见天线以及调整方法及规范1、板状天线调整方式板状天线就是定向天线,板状天线是移动通信系统天线的一种,主要用于室外信号覆盖。
无论是GSM 还是CDMA、LTE,板状天线是用得最为普遍的一类极为重要的基站天线。
这种天线的优点是:增益高、扇形区方向图好、后瓣小、垂直面方向图俯角控制方便、密封性能可靠以及使用寿命长。
1.1 天线方位角调整使用扳手等工具对锯齿夹码处的螺丝进行松动(上图中红圈位置),然后将天线以安装抱杆为中心转动调节,达到期望方位角后再次将螺丝拧紧固定好。
板状天线方位角调整范围比较大,可以根据实际需求调整.1.2 下倾角的调节1.2.1 机械下倾角的调节使用扳手等工具对连接臂处的螺丝进行松动(图片中红圈位置),然后对天线的机械角度进行调节,达到期望角度后将螺丝拧紧固定好。
电子下倾的调整1.2.2 电子倾角的调节板状天线电调有两种,一种是旋转调节,一种是插拔调节。
上图为旋钮式调节电调。
旋转旋钮(图中蓝色部分),电调滑标会移动,红色指针(图中箭头指示的地方)到达某一刻度电调即为多少度。
上图为插拔式调节电调。
在调节电子下倾的时候直接通过插拔电调滑标(图中红圈标示部分)即可对其进行调节,滑标漏出的刻度即为当前电子下倾值。
电子下倾的可调范围一般在天线标签上都有标示,如下图:2、美化天线的调节随着移动通信网络的迅速发展,传统基站天线与周边环境的冲突越来越大,很难融入周边的环境,因此直接影响到城市的美好环境。
另外,随着人们环保意识的提高,大多数市民因为对移动通信基站的不了解而对基站进入其周边大楼具有一种盲目的排斥心理。
这些都极大地加大了移动通信运营商基站物业协调、工程实施和基站维护等工作的难度。
天线美化工程作为一种手段,满足了人们对城市环境要求越来越高的需求,越来越受到有关各方的广泛关注。
美化天线一般可以分为以下几个类型分类:1、美化排气管2、美化集束3、美化路灯杆4、美化方柱5、美化空调6、其他美化天线2.1 美化天线的调整方式2.1.1 美化排气管河南联通LTE-FDD美化排气管目前已知只有京信和摩比两种天线方位角的测量中心点(上图中红圈内的点)对着的方向为天线的主控方向,也就是方位角,在测量时罗盘方向与主控方向一致,读出示数即为当前方位角。
天线调试方法及步骤小天线调试方法及操作步骤1天线的安装依据天线生产厂家对天线各部位的理论设计尺寸,对天线各个部位进行调整,譬如天线馈源的位置、副面位置、副面支撑杆等等。
2对星操作1)依据地球站天线的地理位置和卫星经度计算地球站天线对准卫星的方位角、俯仰角和极化角;2)依据计算的地球站天线对准卫星的极化角,粗调天线极化;3)使用地质罗盘,将天线转动至计算的方位角和俯仰角附近;4)与馈源连接LNA(或LNB),连接电缆至频谱仪。
使用频谱分析仪作为信号接收机,置入卫星信标频率(注意若使用LNB,下行频率为变频后的频率,并注意接入频谱仪的信号没有直流成分),转动天线搜索卫星信标信号。
5)找到卫星信标信号后,依次微调天线方位和俯仰,在信号最大处停止转动。
6)天线对准卫星,要调整天线极化与卫星极化匹配。
方法:一般卫星上有水平和垂直两个信标,将频谱仪置入反极化信标频率。
转动天线极化,将频谱仪显示的反极化信标信号调至最小,此时天线主极化处于最佳状态;7)判断天线是否对准卫星。
正常情况下,转动天线方位或者俯仰,信号的每个第一旁瓣电平从最大值下降-14dB以下,说明天线对准卫星。
8)小站对准卫星(利用频谱仪接收信标,直至信号电平最大,此时天线方位俯仰的任何变化都会使信号电平降低);9)调整到主极化位置,使接收到的主极化信标电平最大;10)调整到交叉极化位置,使接收到的主极化信标电平最小,并记录此时反极化信标电平值;11)调整回主极化位置,使接收到的反极化信标电平最小;12)小站发射单载波,主站测试此时的发射极化隔离度;13)如果发射极化隔离度大于等于30dB,则不需要再调整馈源;14)如果发射极化隔离度小于30dB,则需要调整馈源,使发射极化隔离度满足要求;15)再次测试接收的反极化信标电平,并计算此时的接收极化隔离度;16)最终调整的目标应使发送和接收极化隔离度均大于等于30dB;17)发射极化隔离度测试时的频谱图由中国卫通负责记录并提交给移动公司;3天线加固及作标记方法安装时可以采取以下几种方式来改善天线的抗风性能:1)现场调整好后,根据当地情况,采取辅助措施增强抗风能力,例如:加焊筋、风口方向加围墙等。
1范围本工艺标准适用于建筑物内接收的共用电视天线、前端设备和机房设备、传输分配部分及用户终端安装工程。
2施工准备2.1材料要求:2.1.1电视接收天线选择要求:应根据不同的接收频道,场强,接收环境以及共用天线电视系统的设施规模来选择天线,以满足接收电视机图像清晰,色彩鲜明的要求,并有产品合格证。
2.1.2各种铁件应全部采用镀锌处理。
不能镀锌处理时,应进行防腐处理。
如采用8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、14#绑线、钢索卡、花篮螺栓,拉环等均应采用镀锌处理。
各种规格的机螺丝、金属涨管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。
2.1.3用户盒(又称接线盒或终端盒)是系统与用户电视机联接的端口,用户盒分为明装和暗装,暗装盒又有塑料盒和铁盒两种,明装一般采用塑料盒,盒子不应有破损变形,插孔阻抗必须与电视机阻抗匹配,盒体与盖颜色一致,并有产品合格证。
2.1.4平行扁馈线(即300Q扁馈线)构造简单,造价低廉,又容易与折合振子天线连接,因而在甚高频段应用广泛。
它适用于电视机与共用天线电视插座之间,并有产品合格证。
2.1.5同轴电缆馈线。
它是由同轴的内外导体组成,内导体为实芯导体,外导体为金属网,内外导体间垫以聚乙稀高频绝缘介质材料,最外面一层为聚氯乙稀保护层。
特性阻抗有50Q;75Q;IOOQ三种,选用时应注意阻抗要求,并有产品合格证。
2.1.6分配器:通常有二分、三分、四分和六分等分配器,选择时,应按设计要求选用,并有产品合格证。
2.1.7应根据设计要求,选择相应型号及性能的天线放大器、混合器、频道转换器、分支器、干线放大器、分支(分配)放大器,线路放大器、机箱、机柜等。
应检查仪器外观是否完整无损,机内部件是否齐全,然后进行通电试验,检查工作是否正常。
产品说明书和技术资料齐全,并有产品合格证。
2.1.8其他材料:焊条、防水弯头、焊锡、焊剂、接插件、绝缘子等。
2.2主要机具:2.2.1手电钻、冲击钻、克丝钳、一字改锥、十字改锥、电工刀、尖嘴销、扁口钳。
4G网络优化共天线问题分析及调整思路作者:时锴孙健来源:《中国新技术新产品》2017年第05期摘要:本文主要是中国联通青岛分公司对2/3/4G共天线情况进行分析,分别给出调整建议和优化方案。
从提升网络资源利用率和用户感知为出发点,针对各种共天线情况给出合理建议,分别从测试验证、KPI监控、投诉处理、覆盖均衡、后期优化调整等角度入手,使网络性能得到提升。
关键词:共天线;2/3/4G协同;天线调整;覆盖均衡中图分类号:TN915 文献标识码:A一、概述随着4G网络建设在全球兴起,多网运营成为运营商网络发展的主旋律,青岛联通现网的状态为2/3/4G共存,在优化调整中理想的状况是2/3/4G网络都能有自己独立的天线,这样RF 调整方便灵活。
但受天线安装站址资源、空间紧缺,建站成本等因素制约,很多时候只能采取共天线策略建设网络,在节省资源的同时,也给RF调整和多网协同优化带来了困难。
针对这种局面青岛联通网优中心结合网络实际情况,对各种共天线情况进行了统计研究,并根据网络需求做出了分析和调整方案。
二、共天线问题现状统计当前建设中存在大量2/3/4G共天线站点,统计现网共天线比例超过60%,高于全国平均水平。
三、当前共天线情况分类1. 2/4G共天线2/4G共用一台RRU和天线面板类型的天线。
2. 3/4G共天线分为:不可独立调整美化天线、不可独立调整合路板状天线、共天线可独立电调天线。
3. 2/3/4G共天线分为:2/3/4G合路不可独立调整天线、2/3/4G共天线可独立电调天线。
四、共天线形成原因及优缺点在工程采用共天线,主要考虑设计方便、节约成本,缩短工期,安装方便、减少天线数量、美观、避免物业纠纷等因素,在一期工程中较多采用。
共天线建设可有效利用3G网成熟的组网工参,迅速覆盖有价值区域。
但是共天线存在以下问题:2/3/4G频段不同,覆盖能力不同,共天线难以精准同覆盖。
2/3/4G天线覆盖需求不同时,天线调整需平衡取舍2/3/4G不同覆盖需求。
10.5.5共用电视天线系统调试
10.5.5.1调试前的准备工作
在调试前应熟悉系统施工图、原理图、接线图和产品技术说明书以及有关的规程、规范和标准。
在此基础上,调试人员在不通电的情况下,由天线至用户端逐一检查安装器件的安装方位、型号是否符合图纸要求;装置各端口有无错接;电缆芯线和屏蔽层线有无短路、芯线断路。
天线部分着重检查避雷针和避雷网连接情况,接地必须良好。
同时检查接收天线与阻抗匹配器、馈线连接应正确可靠、牢固耐用。
准备调试仪器:
(1)信号发生器
(2)场强仪
(3)数字万用表
(4)电平仪等
10.5.5.2测试手段
通过场强仪调整天线方向,通过信号发生器加信号,在前端部分输出端、放大器输出端、各用户终端处测试其电平值,并进行调整。
10.5.5.3测试方法及步骤
10.5.5.3.1接收天线的调试
1.1天线方向调整
将各接收天线对准电视发射台,用场强仪或电平表监测天线输出电平,并用电视机监测,转动天线位置使图象质量最好。
1.2消除重影
若转动或升高天线均不能消除重影,则应选用水平夹角小的锐角方向性天线、或背后加反射器或反射网的天线。
1.3场强的测量
用场强仪测量各频道天线的场强并调整使其输出最大。
10.5.5.3.2前端部分的调试
2.1前端箱
前端设备包括前置放大器电源、多波放大器、混合器、衰减器、电源插座等
2.2前端输出电平调试
1)检查线路:按设计图和设备技术说明书检查各装置的线路有无错接、断路、短路等故障,并及时改正。
2)前端输出电平调测:检查前端设备所使用的电源,应符合设计要求;用场强仪或电平仪在前端输出端测量各频道的输出电平;在每个放大器的输出端测其高低频道的电平值,并通过调整放大器内的衰减均衡器,使其输出电平达到平衡。
3)实地收看
用彩色电视机实地观察前端输出图象,其每一频道电视图象效果均应比用天线直接接收效果为好,看到的图象应层次清晰无重影、图象明亮。
10.5.5.3.3系统调试
3.1系统调试
系统调试是指把天线、前端和传输分配系统连接起来进行调试。
一般采用将多道电视信号输入共用天线系统,由干线、分区、各用户端测量电平进行调整。
主要调整各频道信号平衡,克服由传输分配系统所产生的交、互调现象。
调试时应调整各补偿单元、延长放大器等,使UHF频端各频道与VHF频端各频道电平输出基本一致,且有一定梯度,以利于用户电平各频道平衡。
2.2系统指标
1)系统场强
2)前端输出电平
3)频率特性
4)载躁比
5)相互调制
6)交扰调制
7)系统隔离度
8)其他有关彩色信号真理分析。
