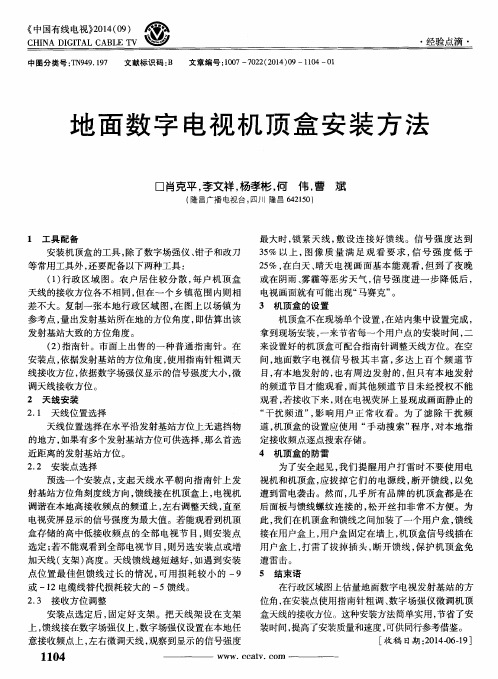

数字电视天线安装操作规程

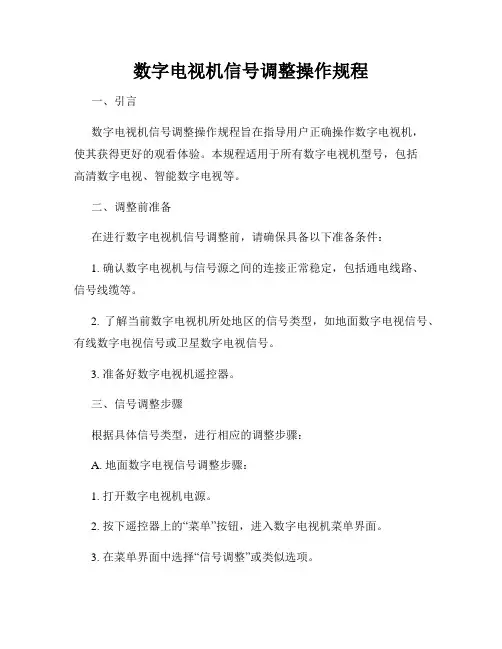

数字电视机信号调整操作规程一、引言数字电视机信号调整操作规程旨在指导用户正确操作数字电视机，使其获得更好的观看体验。

本规程适用于所有数字电视机型号，包括高清数字电视、智能数字电视等。

二、调整前准备在进行数字电视机信号调整前，请确保具备以下准备条件：1. 确认数字电视机与信号源之间的连接正常稳定，包括通电线路、信号线缆等。

2. 了解当前数字电视机所处地区的信号类型，如地面数字电视信号、有线数字电视信号或卫星数字电视信号。

3. 准备好数字电视机遥控器。

三、信号调整步骤根据具体信号类型，进行相应的调整步骤：A. 地面数字电视信号调整步骤：1. 打开数字电视机电源。

2. 按下遥控器上的“菜单”按钮，进入数字电视机菜单界面。

3. 在菜单界面中选择“信号调整”或类似选项。

4. 进入信号调整界面后，选择“自动搜索”或“自动调校”。

5. 等待数字电视机自动搜索或调校完毕，确认信号搜索或调校结果是否成功。

6. 如果搜索或调校不成功，可以尝试手动搜索或调校，根据具体提示进行操作。

B. 有线数字电视信号调整步骤：1. 打开数字电视机电源。

2. 按下遥控器上的“输入”或“源”按钮，选择信号源为有线数字电视。

3. 按下遥控器上的“菜单”按钮，进入数字电视机菜单界面。

4. 在菜单界面中选择“信号调整”或类似选项。

5. 进入信号调整界面后，选择“自动搜索”或“自动调校”。

6. 等待数字电视机自动搜索或调校完毕，确认信号搜索或调校结果是否成功。

7. 如果搜索或调校不成功，可以尝试手动搜索或调校，根据具体提示进行操作。

C. 卫星数字电视信号调整步骤：1. 打开数字电视机电源。

2. 按下遥控器上的“输入”或“源”按钮，选择信号源为卫星数字电视。

3. 按下遥控器上的“菜单”按钮，进入数字电视机菜单界面。

4. 在菜单界面中选择“信号调整”或类似选项。

5. 进入信号调整界面后，选择“自动搜索”或“自动调校”。

6. 根据卫星数字电视提供的设置参数，进行相应的设置。

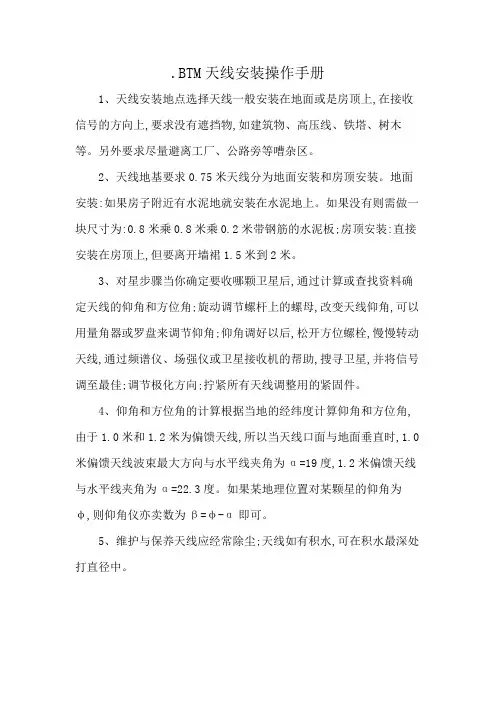

.BTM天线安装操作手册
1、天线安装地点选择天线一般安装在地面或是房顶上,在接收信号的方向上,要求没有遮挡物,如建筑物、高压线、铁塔、树木等。

另外要求尽量避离工厂、公路旁等嘈杂区。

2、天线地基要求0.75米天线分为地面安装和房顶安装。

地面安装:如果房子附近有水泥地就安装在水泥地上。

如果没有则需做一块尺寸为:0.8米乘0.8米乘0.2米带钢筋的水泥板;房顶安装:直接安装在房顶上,但要离开墙裙1.5米到2米。

3、对星步骤当你确定要收哪颗卫星后,通过计算或查找资料确定天线的仰角和方位角;旋动调节螺杆上的螺母,改变天线仰角,可以用量角器或罗盘来调节仰角;仰角调好以后,松开方位螺栓,慢慢转动天线,通过频谱仪、场强仪或卫星接收机的帮助,搜寻卫星,并将信号调至最佳;调节极化方向;拧紧所有天线调整用的紧固件。

4、仰角和方位角的计算根据当地的经纬度计算仰角和方位角,由于1.0米和1.2米为偏馈天线,所以当天线口面与地面垂直时,1.0米偏馈天线波束最大方向与水平线夹角为α=19度,1.2米偏馈天线与水平线夹角为α=22.3度。

如果某地理位置对某颗星的仰角为φ,则仰角仪亦卖数为β=φ-α即可。

5、维护与保养天线应经常除尘;天线如有积水,可在积水最深处打直径中。

小型xx电视接收系统的安装与调试一、xx电视接收系统的组成：xx电视接收系统是由：抛物面天线、馈源、高频头、卫星接收机组成一套完整的卫星地面接收站。

1.抛物面天线是把来自空中的卫星信号能量反射会聚成一点（焦点）。

2.馈源是在抛物面天线的焦点处设置一个惧卫星信号的喇叭，称为馈源，意思是馈送能量的源，要求将会聚到焦点的能量全部收集起来。

前馈式卫星接收天线基本上用大张角波纹馈源。

3.高频头（LNB亦称降频器）是将馈源送来的卫星信号进行降频和信号放大然后传送至卫星接收机。

高频头的噪声度数越低越好。

4.卫星接收机是将高频头输送来的卫星信号进行解调，解调出卫星电视图像信号和伴音信号。

xx扩播电视信号的极化方式。

xx电视信号的极化方式有四种：右旋圆极化、左旋圆极化、垂直极化和水平极化。

因前两种极化不常用，现只介绍垂直极化（V）和水平线极化（H）的接收方式。

垂直极化和水平极化的接收，是改变馈源的矩形（长方形）波导口方向来确定接收的是垂直极化或水平极化。

当矩形波导口的长边平行于地面时接收的是垂直极化，垂直于地面时接收的是水平极化。

极化方向（极化角）又因地而异有所偏差。

因为地球是个球体，而卫星信号的下行波束却是水平直线传播，这就造成不同方位角所收的同一极化信号有所不同，所以地理位置不同，所接收的信号极化方向也有所偏差。

馈源的长形波导口（极化方向）将不完全垂直或水平于地面。

调整极化方向时应注意这一点。

家用卫星接收系统及进CATV系统的方框示意图：天线的安装：安装抛物面天线时，一般按厂家提供结构图安装。

各厂家的天线结构都是大同小异基本相同。

天线的结构反射板有整体成形和分瓣两种（2M以上的反射板基本为分瓣），脚架主要有立柱脚架和三脚架两种（立柱脚架较为常见），个别一点八米以下脚架为卧式脚架。

抛物面天线的结构见图。

以下是基本安装步骤：卧式脚架装在已准备好的基座上，校正水平，然后坚固脚架铁丝及焊接固定（卧式脚架须先调好方位角后方可固定脚架）。

手把手教你安装正馈天线及调星教程准备工作:1.本站套站一套(我用的是亚视达5288接收机+高斯贝尔高频头+三威1.2米天线),-5有线电视线若干,F头2个和防水胶带若干(本站赠送),调试用电源线若干!2.本站软件下载区下载可计算全国各地天线对星角度软件,本软件可查出全国各地每颗卫星的调整角度,查出后与济南市)的比较一下,后面用!以调试接收亚洲3s105.5为列：使用说明：计算出当地所收卫星的极化角后（可以用本站下载的寻星软件sat计算），用本程序可以迅速知道高频头F头的指向。

用键盘上的“上、下”方向键调整角度，每次调整1度；用键盘上的“左、右”方向键细调角度，每次0.1度。

该程序演示的是直条型高频头的指向.开始安装:1.先选择合适长度的有线电视线,两头都如图接上F头2.把抛物面天线如图装好,固定上高频头,高频头要按图示的角度和长度极化角的确定高频头位置确定天线昂角确定也可制止一个量角器测量一下仰角天线安装后整体效果3.连接把刚才接好F头的有线电视线分别接在高频头和机器后面的端子上!4.然后就开始要寻星了,不要紧张哦!(1)先把机器和电视放在天线附近,连上AV视频线，将电视调节至视频状态，打开接收机后电视应该出现卫星接收机画面，提示没有信号(2).用遥控器把接收机调在北京台或中央1台,因本台信号最强,调星容易些,按遥控器上的信号强度显示键! 屏幕上会显2个指示条,上面的信号强度只是证明高频头连接正确,关键看下面的信号质量,显示如图:此时信号质量显示会很低或者是0,请不要着急,把天线的伸缩杆调整一下(尺寸如图),本尺寸是在山东地区,不同的地方会有些差异,但照此尺寸如图安装离星肯定不会很远,北方的朋友安装时要把伸缩杆的尺寸缓慢加长些!反之,南方的朋友要缩短!然后把天线按照软件中的参数放好,方位角可根据软件中的参数大体确定(因极化角和仰角已大体确定,因此调节方位角的时候只要缓慢的转动天线就可以了,关注屏幕信号质量变化,只要有些上升,就放慢调整的幅度,一般信号质量超过20%时就会出现图象!继续缓慢调整,直到最高为止!然后找一个信躁强度低的频道再微调一下，至到最佳状态，此时,你就准确的对准卫星了!大功告成了！怎么样?有成就感吧!调星要定“三大角”，即仰角、方位角和极化角，准备一些欲接收卫星节目的参数，如下行频率、符号率，极化（具体可登陆亚视达卫星电视网），所有数据力求准确。

一锅多星卫星电视信号安装操作方法首先，准备所需器材和材料。

你需要一套卫星接收器，卫星天线，LNB头，卫星电视信号调整器，卫星线缆等，确保其质量良好。

第二步是安装卫星天线。

选择一个合适的位置安装卫星天线，确保天线的安装位置没有遮挡物，并且尽量选择没有干扰信号的地方。

根据卫星天线的具体安装说明进行安装。

接下来是安装LNB头。

在卫星天线的架子上安装好LNB头，确保它的安装稳固、垂直且与卫星天线的方向一致。

然后是安装卫星电视信号调整器。

将卫星电视信号调整器与卫星接收器连接，并根据具体的操作说明进行连接和调整。

接下来是安装卫星线缆。

根据安装位置和需要接收的卫星信号的数量，选择合适的卫星线缆进行安装。

将卫星线缆与卫星天线和卫星电视信号调整器依次连接，并确保连接牢固。

安装完所有的器材之后，可以进行卫星电视信号的调试。

将卫星接收器与电视机连接，并根据卫星接收器的调试说明进行相应的设置调整。

通过调试设置可以选择接收不同的卫星电视信号，并观看不同的卫星电视节目。

在安装过程中，需要注意以下几个要点：1.安装位置选好，尽量避免遮挡物，确保接收到最好的信号质量。

2.安装过程中要注意防水和接地，确保安装的稳定性和安全性。

3.安装过程中，要仔细阅读和遵守相关的安装说明，确保操作正确。

4.安装结束后，可以进行信号质量的调试，可以使用相关的工具来帮助调试和优化接收效果。

总结起来，一锅多星卫星电视信号安装的操作方法如上所述，合理选择位置，正确安装器材，进行调试调整，可以实现观看不同卫星电视节目的功能。

在安装过程中，需注意安全并遵守安装说明，以保证安装后的卫星电视信号质量稳定。

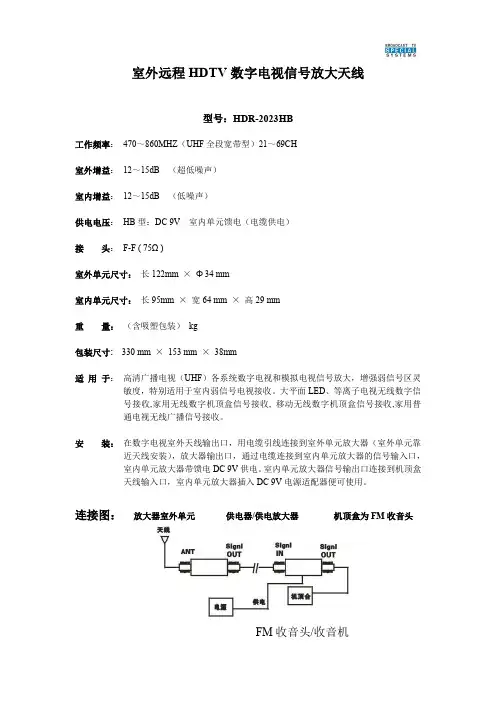

室外远程HDTV数字电视信号放大天线
型号：HDR-2023HB
工作频率：470～860MHZ（UHF全段宽带型）21～69CH
室外增益：12～15dB （超低噪声）
室内增益：12～15dB （低噪声）
供电电压：HB型：DC 9V 室内单元馈电（电缆供电）
接头：F-F ( 75Ω)
室外单元尺寸：长122mm ×Φ34 mm
室内单元尺寸：长95mm ×宽64 mm ×高29 mm
重量：（含吸塑包装）kg
包装尺寸: 330 mm ×153 mm ×38mm
适用于：高清广播电视（UHF）各系统数字电视和模拟电视信号放大，增强弱信号区灵敏度，特别适用于室内弱信号电视接收。

大平面LED、等离子电视无线数字信
号接收,家用无线数字机顶盒信号接收, 移动无线数字机顶盒信号接收,家用普
通电视无线广播信号接收。

安装：在数字电视室外天线输出口，用电缆引线连接到室外单元放大器（室外单元靠近天线安装），放大器输出口，通过电缆连接到室内单元放大器的信号输入口，
室内单元放大器带馈电DC 9V供电。

室内单元放大器信号输出口连接到机顶盒
天线输入口，室内单元放大器插入DC 9V电源适配器便可使用。

连接图：放大器室外单元供电器/供电放大器机顶盒为FM收音头
FM收音头/收音机。
