Resistor.Today-CSER系列贴片检测电阻规格书

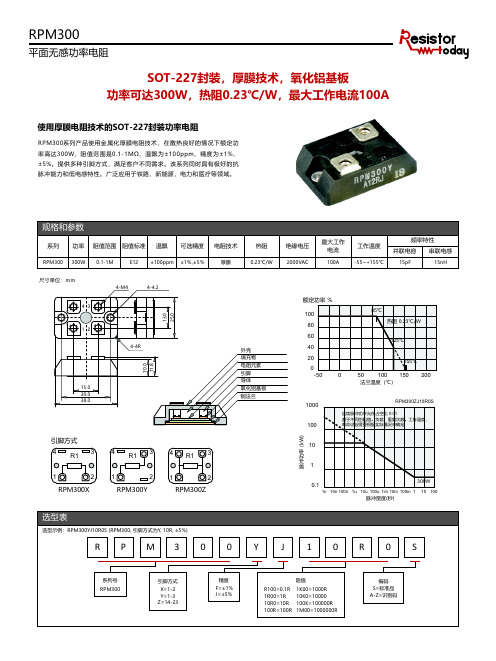

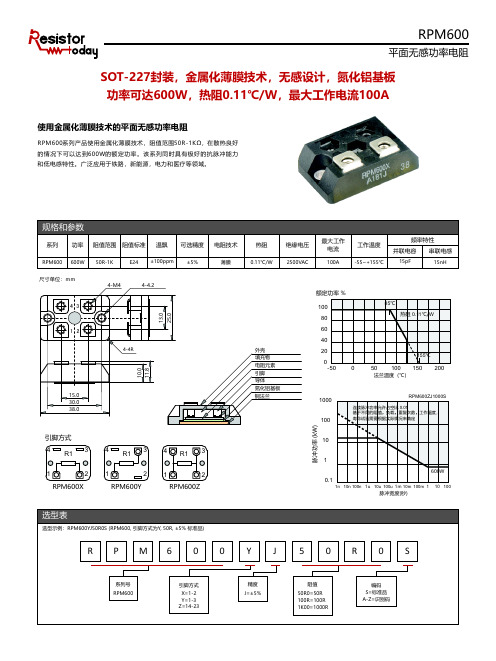

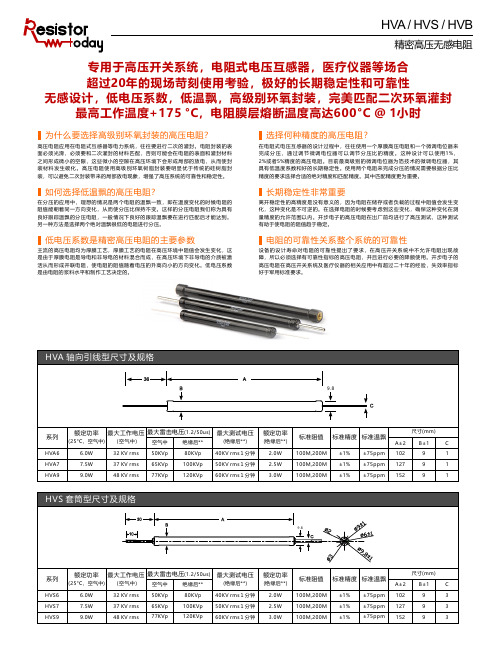

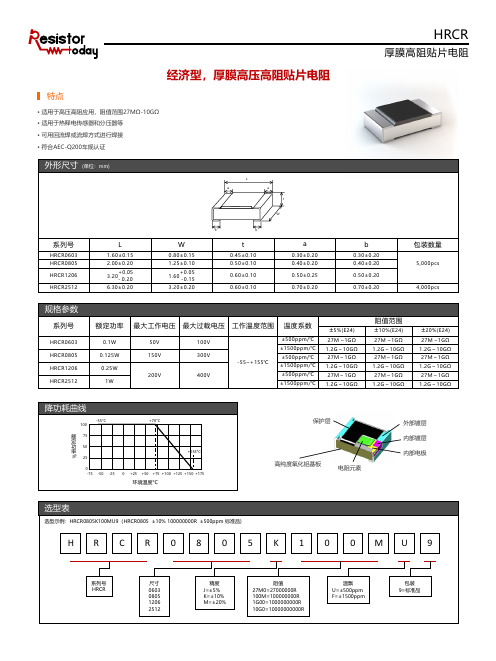

HVA / HVS / HVB精密高压无感电阻专用于高压开关系统，电阻式电压互感器，医疗仪器等场合超过20年的现场苛刻使用考验，极好的长期稳定性和可靠性无感设计，低电压系数，低温飘，高级别环氧封装，完美匹配二次环氧灌封最高工作温度+175 °C ，电阻膜层熔断温度高达600°C @ 1小时高压电阻应用在电阻式互感器等电力系统，往往要进行二次的灌封。

电阻封装的表面必须光滑，必须要和二次灌封的材料匹配，否则可能会在电阻的表面和灌封材料之间形成微小的空隙，这些微小的空隙在高压环境下会形成局部的放电，从而使封装材料发生碳化。

高压电阻使用高级别环氧树脂封装要明显优于传统的硅树脂封装，可以避免二次封装带来的局部放电现象，增强了高压系统的可靠性和稳定性。

在电阻式电压互感器的设计过程中，往往使用一个厚膜高压电阻和一个微调电位器来完成分压，通过调节微调电位器可以调节分压比的精度。

这种设计可以使用1%2%或者5%精度的高压电阻。

目前最高级别的微调电位器为箔技术的微调电位器，其具有低温度系数和好的长期稳定性。

使用两个电阻来完成分压的情况需要根据分压比精度的要求选择合适的绝对精度和匹配精度。

其中匹配精度更为重要。

，在分压的应用中，理想的情况是两个电阻的温飘一致，即在温度变化的时候电阻的阻值能朝着同一方向变化，从而使分压比保持不变。

这样的分压电阻我们称为具有良好跟踪温飘的分压电阻，一般情况下良好的跟踪温飘要在进行匹配后才能达到。

另一种方法是选择两个绝对温飘很低的电阻进行分压。

离开稳定性的高精度是没有意义的，因为电阻在储存或者负载的过程中阻值会发生变化，这种变化是不可逆的。

在选择电阻的时候要考虑到这些变化，确保这种变化在测量精度的允许范围以内。

开步电子的高压电阻在出厂前均进行了高压测试，这种测试有助于使电阻的阻值趋于稳定。

主流的高压电阻均为厚膜工艺，厚膜工艺的电阻在高压环境中阻值会发生变化，这是由于厚膜电阻是导电和非导电的材料混合而成，在高压环境下非导电的介质被激活从而形成并联电阻，使电阻的阻值随着电压的升高向小的方向变化。

AECR车规厚膜电阻符合AEC -Q200认证，高可靠性，高稳定性，耐硫化电性能稳定，适应回流焊和波峰焊，符合ROHS 指令要求驾驶和生命安全息息相关，被动元件汽车级品质认证（AEC -Q200）要求每个零件都要达到最高的质量和可靠性，甚至接近于零的失效率。

以美军标为参考蓝本，AEC -Q200规定了电阻认证需要进行的一些可靠性试验，其中包括寿命试验，温度循环，偏高湿度，高温存储，高温工作，湿度抵抗等等。

车规级别的厚膜电阻除了可以用于各类车辆外，也可以用于所有高可靠性要求的场合，例如医疗产品，电力设备，铁路通讯，仪器仪表等。

选择一款符合AEC -Q200认证的厚膜贴片电阻A, 跨接线电阻阻值代码0000，精度代码为F(阻值小于10mΩ)，例如：AECR2512F0000K9 (2512 0Ω 2A)；B, 0402,0603尺寸的跨接电阻额定电流为1A，0805尺寸以上额定电流为2A ，最大过载电流为额定电流的1倍；C, 储存条件为5-30°C °C ，相对湿度30%-70%。

温度系数额定功率%环境温度°C1007550250-55°C+70°C-75-50-250+25+50+75+100+125+150+175标准包装0402060310000/盘标准尺寸包装数量08055000/盘5000/盘120612105000/盘20104000/盘5000/盘25124000/盘1R-10R >10R-1M ±250ppm(T)阻值范围温度系数>1M-10M±250ppm(T)±100ppm(K)AECR车规厚膜电阻推荐回流焊曲线推荐波峰焊曲线。

* 更高的精度可特别定做；* 50mV ，60，额定输出电压可特殊定制。

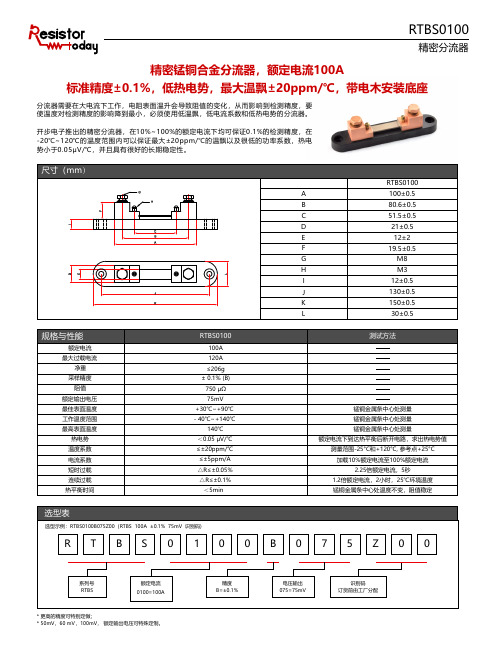

mV 100mV ， 精密锰铜合金分流器额定电流100A，标准精度±0.1%，低热电势，最大温飘±20ppm /℃，带电木安装底座分流器需要在大电流下工作，电阻表面温升会导致阻值的变化，从而影响到检测精度，要使温度对检测精度的影响降到最小，必须使用低温飘，低电流系数和低热电势的分流器。

开步电子推出的精密分流器，在10%~100%的额定电流下均可保证0.1%的检测精度，在-20℃~120℃的温度范围内可以保证最大±20ppm/℃的温飘以及很低的功率系数，热电势小于0.05μV/℃，并且具有很好的长期稳定性。

定制适合实际应用场景的高精度分流器（CTS 服务）最小工作电流最大工作电流工作电流曲线图最终产品名称最终产品工作地点设计寿命最低环境温度最高环境温度环境温度曲线图安装方式散热条件安装图片如有其他能说明分流器工况的数据，也请一并提交反向安装建议依据IEEE 标准，建议在正常情况下，分流器的工作电流不要大于2/3的额定电流。

在环境温度高于40℃的场合需要进一步降额使用，以防止分流器损坏。

可以使用风冷，水冷，增大物理尺寸，安装散热器等方式降低工作温度。

每一只分流器都要经过精密调阻。

标准的产品可以满足10%-100%额定电流范围内的采样精度，在精密调阻的过程中，主要的挑战来自于要同时兼顾10%的额定电流和100%额定电流的检测精度。

如大家所知道的，锰铜材料的温度特性曲线并非线性的变化，所以平衡锰铜材料的表面温度到最佳工作温度是实现精密测量的关键。

CTS 服务是免费提供给客户的定制服务，即客制化的调阻服务。

通过收集客户的实际工况，预估分流器工作时的平均表面温度，进而找出检测精度最优的阻值点。

通过CTS 服务可以显著的提高检测精度，每一个经过CTS 服务的料号我们都分配了唯一识别码。

每一只经过CTS 服务的分流器，我们都会随货提供完整的出厂测试报告，这项服务也是免费的！需要CTS 服务请先联系我们的客户代表，我们将协助客户收集以下数据：在散热条件有限的场景下，可以通过反向安装来提高分流器的散热能力。

PZFR精密箔技术贴片电阻高精密表贴电阻，金属箔技术，最高工作温度+175°C温飘±2ppm/°C ，最高精度±0.01%，高耐湿能力，天然低噪声抗脉冲能力强，抗静电，极好货架寿命及负载寿命高精密和高稳定性应该一起来讨论才具有实际的意义。

无论是膜式的电阻还是合金的电阻，通过精密的调阻工艺都可以达到很高的初始精度。

但电阻在使用前要经过运输，存储，焊接等过程，这些过程都会造成电阻阻值的变化。

另外电阻需要在不同的环境温度下工作，同时加载功率也会使电阻产生自热，这些因素都会使阻值发生不可逆的变化。

高精密的电阻必须同时具有高稳定性的特点。

电阻的稳定性比初始精度更重要最快24小时交货，无最小起定量限制开步电子常备箔电阻芯片，可以满足小批量快速交付。

从用户下单到发货最快24小时完成，1且不设最小订购量，即使1片也可以订购。

每只箔电阻出厂前都经过严格的测试程序，确保符合性能指标。

不受阻值标准约束，可任意定义需要的阻值每只箔电阻都要经过调阻，通过切断边缘区域的调阻带从而增加阻值，达到调整阻值的目的。

和其他电阻不同，用户可以任意的定义阻值，不受标准阻值的约束，比如1.234欧。

备箔芯片库存可以在关注“开步电子微服平台”，进入箔电阻库存查询。

常① 根据不同的使用温度范围，我们可以定制最低+/-1ppm 的温飘。

PZFR精密箔技术贴片电阻额定功率%环境温度°C1007550250-55°C +70°C-75-50-250+25+50+75+100+125+150+175在需要选择一个具有长期稳定性的电阻的时候，几个因素需要被考虑。

这些因素包括：温度系数（TCR ）, 功率系数（PCR ）, 负载寿命，寿命末期精度，噪声，热电势，抗静电能力。

PZFR 系列箔电阻基于全新的Z1箔技术生产，Z1箔技术在原有Z 箔技术的基础上改进了绑定层和保护层，极大的改善了电阻的稳定性和耐湿能力，使得该电阻可以在很宽的温度范围内工作。
