高中物理 4_4 法拉第电磁感应定律练习 新人教版选修3-21

2020-2021学年高二人教版选修3—2物理同步测试第一章第四节法拉第电磁感应定律1.闭合电路中产生的感应电动势的大小，取决于穿过该回路的（）A．磁通量 B．磁通量的变化量C．磁通量的变化率 D．磁场的强弱2.如图,间距为L的平行金属导轨上有一电阻为r的金属棒ab与导轨接触良好,导轨一端连接电阻R,其他电阻不计,磁感应强度为B,当金属棒ab速度v向右匀速运动时,下列说法正确的是( )A.电阻R两端的电压为BLvB.ab棒受到的安培力的方向向左C.ab棒中电流大小为/BLv RD.回路中电流为顺时针方向3.穿过某线圈的磁通量随时间变化的关系如图所示,在下列几段时间内,线圈中感应电动势最小的是( )A.0~2sB.2~4sC.4~5sD.5~10s4.如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度的大小随时间变化。

下列说法正确的是（ ）A.当磁感应强度增加时，线框中的感应电流可能减小B.当磁感应强度增加时，线框中的感应电流一定增大C.当磁感应强度减小时，线框中的感应电流一定增大D.当磁感应强度减小时，线框中的感应电流不可能不变5.如图所示,导体AB 的长为4R ,绕O 点以角速度ω匀速转动,OB 长为R ,且O B A 、、三点在一条直线上,有一匀强磁场磁感应强度为B ,充满转动平面且与转动平面垂直,那么A B 、两端的电势差为( )A.24B R ωB.220B R ωC.212B R ωD.210B R ω6.法拉第圆盘发电机的示意图如图所示.铜圆盘安装在竖直的铜轴上,两铜片P Q、分别与圆盘的边缘和铜轴接触,圆盘处于方向竖直向上的匀强磁场B中.圆盘旋转时,关于流过电阻R的电流,下列说法正确的是( )A.若圆盘转动的角速度恒定,则电流大小恒定B.若从上向下看,圆盘顺时针转动,则电流方向由b到aC.若圆盘转动方向不变,角速度大小发生变化,则电流方向可能发生变化D.若圆盘转动的角速度变为原来的2倍,则R消耗的热功率也变为原来的2倍7.未来航母上飞机弹射起飞将利用电磁驱动来实现.电磁驱动原理如图所示,当固定线圈上突然通过直流电流时,线圈端点的金属环被弹射出去.现在在固定线圈左侧同一位置,先后放上用横截面积相等的铜和铝导线制成.则闭合开关S的瞬间( ) 的形状、大小相同的两个闭合环,电阻率ρρ<铜铝A.电池正、负极调换后,金属环不能向左弹射B.从左侧看环中感应电流沿顺时针方向C.若将环放置在线圈右方,环将向左运动D.铜环受到的安培力小于铝环受到的安培力8.如图中半径为r 的金属圆盘在垂直于盘面的匀强磁场B 中,绕O 轴以角速度ω沿逆时针方向匀速转动,则通过电阻R 的电流的方向和大小是(金属圆盘的电阻不计)( )A.由c 到d ,2/I Br R ω=B.由d 到c ,2/I Br R ω=C.由c 到d ,()2/2I Br R ω=D.由d 到c ,()2/2I Br R ω=9.穿过某闭合回路的磁通量ϕ随时间t 变化的图象分别如图①~④所示,下列说法正确的是( )A.图①有感应电动势,且大小恒定不变B.图②产生的感应电动势一直在变大C.图③在0~1t 时间内产生的感应电动势大于12t t ~时间内产生的感应电动势D.图④产生的感应电动势先变大再变小10.下列关于反电动势的说法正确的是( )A.只要线圈在磁场中运动就能产生反电动势B.只要穿过线圈的磁通量变化,就产生反电动势C.电动机在转动时线圈内产生反电动势D.反电动势就是发电机产生的电动势11.一直升机停在南半球的地磁极上空, 该处地磁场的方向竖直向上,磁感应强度大小为若直升机螺旋桨叶片的长度为l,近轴端为a,远轴端为b,转动的频率为f,顺着地磁场的方向看,螺旋桨按顺时针方向转动。

高中物理选修3-2第3讲法拉第电磁感应定律题型1（感应电动势的产生条件）1、1823年，科拉顿做了这样一个实验，他将一个磁铁插入连有灵敏电流计的螺旋线圈，来观察在线圈中是否有电流产生。

在实验时，科拉顿为了排除磁铁移动时对灵敏电流计的影响，他通过很长的导线把连在螺旋线圈上的灵敏电流计放到另一间房里。

他想，反正产生的电流应该是“稳定”的（当时科学界都认为利用磁场产生的电流应该是“稳定”的），插入磁铁后，如果有电流，跑到另一间房里观察也来得及。

就这样，科拉顿开始了实验，然而，无论他跑得多快，他看到的电流计指针都是指在“0”刻度的位置，科拉顿失败了，以下关于科拉顿实验的说法中正确的是（D）A．螺旋线圈中磁通量没有改变B．实验中没有感应电流C．科拉顿的实验装置是错误的D．科拉顿实验没有观察到感应电流是因为跑到另一间房观察时，电磁感应过程已结束2．在匀强磁场中，a、b是两条平行金属导轨，而c、d为串有电流表、电压表的两金属棒，如图所示，两棒以相同的速度向右匀速运动，则以下结论正确的是（D）A．电压表有读数，电流表没有读数B．电压表有读数，电流表也有读数C．电压表无读数，电流表有读数D．电压表无读数，电流表也无读数3．将线圈置于范围足够大、方向竖直向下的匀强磁场B中，各线圈的运动方式如下列图所示，则能够在线圈中产生感应电动势的是（C）A．B．C．D．4．环形线圈放在均匀磁场中，设在第1秒内磁感线垂直于线圈平面向内，若磁感应强度随时间变化关系如图，那么在第2秒内线圈中感应电流的大小和方向是（B）A．感应电流大小恒定，顺时针方向B．感应电流大小恒定，逆时针方向C．感应电流逐渐增大，逆时针方向D．感应电流逐渐减小，顺时针方向5．如图所示，4匝矩形线圈abcd，ab＝1m，bc＝0.5m，其总电阻R＝2Ω，线圈绕OO′轴在匀强磁场中匀速转动，磁感应强度B＝1T，角速度ω＝20rad/s，当线圈由图示位置开始转过30°时，线圈中的电流强度为（B）A．20A B．0A C．10A D．17.3A6．处在匀强磁场中的闭合金属环从曲面上h高处滚下，又沿曲面的另一侧上升到最大高度，设环的初速度为零，摩擦不计，曲面处在如图所示的磁场中，则此过程中（B）A．环滚上的高度小于hB．环滚上的高度等于hC．由于环在作切割磁感线运动，故环中有感应电流产生D．环损失的机械能等于环产生的焦耳热7．下列说法正确的是（CD）A．一个正电荷与一个负电荷中和后，总电荷量减少了，电荷守恒定律并不成立B．在感应起电的过程中，金属中的正、负电荷向相反的方向移动C．在感应起电的过程中，金属中的负电荷受电场力的作用发生移动D．在感应起电的过程中，金属中正电的原子核不发生定向移动8．用如图所示的实验装置，研究电磁感应现象．当条形磁铁按图示方向插入闭合线圈的过程中，穿过线圈的磁通量的变化情况是（“增加”、“不变”或“减小”）．如果条形磁铁在线圈中保持静止不动，灵敏电流表G的示数（“为零”或“不为零”）．答案：增大；为零题型2（法拉第电磁感应定律的概念理解）1、将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中缠身的感应电动势和感应电流，下列表述正确的是（C）A. 感应电动势的大小与线圈的匝数无关B. 穿过线圈的磁通量越大，感应电动势越大C. 穿过线圈的磁通量变化越快，感应电动势越大D. 感应电力会产生的磁场方向与原磁场方向始终相同2、自然界中某个量D的变化量∆D，与发生这个变化所用的时间∆t的比值∆D∆t，叫做这个量D的变化率。

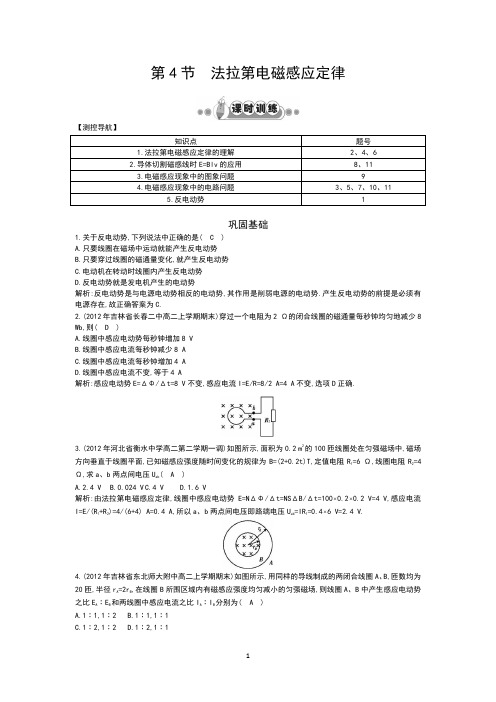

第4节 法拉第电磁感应定律【测控导航】知识点题号 1.法拉第电磁感应定律的理解 2、4、6 2.导体切割磁感线时E=Blv 的应用 8、11 3.电磁感应现象中的图象问题 94.电磁感应现象中的电路问题3、5、7、10、115.反电动势1巩固基础1.关于反电动势,下列说法中正确的是( C ) A.只要线圈在磁场中运动就能产生反电动势 B.只要穿过线圈的磁通量变化,就产生反电动势 C.电动机在转动时线圈内产生反电动势 D.反电动势就是发电机产生的电动势解析:反电动势是与电源电动势相反的电动势,其作用是削弱电源的电动势.产生反电动势的前提是必须有电源存在,故正确答案为C.2.(2012年吉林省长春二中高二上学期期末)穿过一个电阻为2 Ω的闭合线圈的磁通量每秒钟均匀地减少8 Wb,则( D )A.线圈中感应电动势每秒钟增加8 VB.线圈中感应电流每秒钟减少8 AC.线圈中感应电流每秒钟增加4 AD.线圈中感应电流不变,等于4 A解析:感应电动势E=ΔΦ/Δt=8 V 不变,感应电流I=E/R=8/2 A=4 A 不变,选项D 正确.3.(2012年河北省衡水中学高二第二学期一调)如图所示,面积为0.2 m 2的100匝线圈处在匀强磁场中,磁场方向垂直于线圈平面,已知磁感应强度随时间变化的规律为B=(2+0.2t)T,定值电阻R 1=6 Ω,线圈电阻R 2=4 Ω,求a 、b 两点间电压U ab ( A )A.2.4 VB.0.024 VC.4 VD.1.6 V解析:由法拉第电磁感应定律,线圈中感应电动势E=N ΔΦ/Δt=NS ΔB/Δt=100×0.2×0.2 V=4 V,感应电流I=E/(R 1+R 2)=4/(6+4) A=0.4 A,所以a 、b 两点间电压即路端电压U ab =IR 1=0.4×6 V=2.4 V.4.(2012年吉林省东北师大附中高二上学期期末)如图所示,用同样的导线制成的两闭合线圈A 、B,匝数均为20匝,半径r A =2r B ,在线圈B 所围区域内有磁感应强度均匀减小的匀强磁场,则线圈A 、B 中产生感应电动势之比E A ∶E B 和两线圈中感应电流之比I A ∶I B 分别为( A ) A.1∶1,1∶2 B.1∶1,1∶1 C.1∶2,1∶2D.1∶2,1∶1解析:由法拉第电磁感应定律,线圈中感应电动势E=NΔΦ/Δt,其中ΔΦ=ΔBS,S为穿过磁场的有效面积均为π,故EA =EB.两线圈中感应电流I=E/R,其中R=ρL/S,故IA∶IB=LB∶LA=rB∶rA=1∶2,选项A正确.5.某地的地磁场磁感应强度的竖直分量方向向下,大小为 4.5×10-5 T.一灵敏电压表连接在当地入海河段的两岸,河宽100 m,该河段涨潮和落潮时有海水(视为导体)流过.设落潮时,海水自西向东流,流速为 2 m/s.下列说法中正确的是( BD )A.电压表记录的电压为5 mVB.电压表记录的电压为9 mVC.河南岸的电势较高D.河北岸的电势较高解析:可以将海水视为垂直河岸方向放置的导体,而电压表记录的电压应为导体平动切割地磁场的磁感线而产生的感应电动势,由E=Blv=9 mV知B选项正确;由右手定则可知,感应电流方向由南向北,故河北岸的电势较高,D选项正确.6.无线电力传输目前取得重大突破,在日本展出了一种非接触式电源供应系统.这种系统基于电磁感应原理可无线传输电力.两个感应线圈可以放置在左右相邻或上下相对的位置,原理示意图如图所示.下列说法中正确的是( BD )A.若A线圈中输入电流,B线圈中就会产生感应电动势B.只有A线圈中输入变化的电流,B线圈中才会产生感应电动势C.A中电流越大,B中感应电动势越大D.A中电流变化越快,B中感应电动势越大解析:根据产生感应电动势的条件,只有处于变化的磁场中,B线圈中才能产生感应电动势,A错B对;根据法拉第电磁感应定律,感应电动势的大小取决于磁通量变化率,所以C错D对.7.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中,磁场方向垂直于线框平面,其边界与正方形线框的边平行.现使线框以同样大小的速度沿四个不同方向平移出磁场,如图所示,则在移出过程中线框的一边a、b两点间电势差绝对值最大的是( B )解析:不同方向拉出磁场,产生的电动势相等,回路中的电流相等,几种情况下,a、b两点之间的电势差只有是路端电压时最大.故选B.处理此类问题时一定要分清内、外电路,明确哪部分相当于电源.提升能力8.M和N是固定在水平面内的两条光滑平行的金属轨道(间距为l),其电阻可忽略不计.如图所示的正方形虚线框(边长为d)内充满垂直轨道平面向下的匀强磁场,金属杆ab(电阻可忽略)垂直轨道方向放置在两轨道上,M和N之间接有一电阻R,若杆ab以恒定速率v沿平行轨道方向滑动并通过匀强磁场,在此过程中,以下各物理量与速度v的大小成正比的是( ABC )A.杆ab中的电流B.杆ab在磁场中所受的安培力C.电阻R上产生的焦耳热D.水平外力对ab杆做功的功率解析:由法拉第电磁感应定律E=Blv,I=错误！未找到引用源。

（人教版）高中物理选修3-2（全册）课时同步练习汇总第四章第1、2节划时代的发现探究感应电流的产生条件课时达标训练新人教版选修3-2一、单项选择题1．下列现象中属于电磁感应现象的是( )A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场2.如图所示, 矩形线框abcd 放置在水平面内, 磁场方向与水平方向成α角, 已知sinα＝45, 回路面积为S , 磁感应强度为B , 则通过线框的磁通量为( )A ．BS B.45BS C.35BS D.34BS3．如图所示, 开始时矩形线框与匀强磁场的方向垂直, 且一半在磁场内, 一半在磁场外, 若要使线框中产生感应电流, 下列办法中不可行的是( )A ．将线框向左拉出磁场B ．以ab 边为轴转动(小于90°)C ．以ad 边为轴转动(小于60°)D ．以bc 边为轴转动(小于60°)4．如图所示, 在匀强磁场中的矩形金属轨道上, 有等长的两根金属棒ab 和cd , 它们以相同的速度匀速运动, 则( )A ．断开开关S, ab 中有感应电流B ．闭合开关S, ab 中有感应电流C ．无论断开还是闭合开关S, ab 中都有感应电流D ．无论断开还是闭合开关S, ab 中都没有感应电流二、多项选择题5．我国已经制订了登月计划, 假如宇航员登月后想探测一下月球表面是否有磁场. 他手边有一只灵敏电流表和一个小线圈, 则下列推断正确的是( )A ．直接将电流表放于月球表面, 通过观察电流表是否有示数来判断磁场的有无B ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表无示数, 则可判断月球表面无磁场C ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表有示数, 则可判断月球表面有磁场D ．将电流表与线圈组成闭合回路, 使线圈在某一平面内沿各个方向运动, 电流表无示数, 则不能判断月球表面有无磁场6.如图所示, 水平面内有两条相互垂直且彼此绝缘的通电长直导线, 以它们为坐标轴构成一个平面直角坐标系. 四个相同的圆形闭合线圈在四个象限内完全对称放置, 两直导线中的电流大小与变化情况完全相同, 电流方向如图中所示, 当两直导线中的电流都增大时, 四个线圈a、b、c、d中感应电流的情况是( )A．线圈a中无感应电流 B．线圈b中有感应电流C．线圈c中有感应电流 D．线圈d中无感应电流7．如图所示, 线圈abcd在磁场区域ABCD中, 下列哪种情况下线圈中有感应电流产生( )A．把线圈变成圆形(周长不变)B．使线圈在磁场中加速平移C．使磁场增强或减弱D．使线圈以过ab的直线为轴旋转8．如图所示, 用导线做成圆形或正方形回路, 这些回路与一直导线构成几种位置组合(彼此绝缘), 下列组合中, 切断直导线中的电流时, 闭合回路中会有感应电流产生的是( )三、非选择题9.边长L＝10 cm的正方形线框固定在匀强磁场中, 磁场方向与线圈平面间的夹角θ＝30°, 如图所示, 磁感应强度随时间变化的规律为B＝(2＋3t)T, 则第3 s内穿过线圈的磁通量的变化量ΔΦ为多少?10.如图所示, 有一个垂直于纸面向里的匀强磁场, B 1＝0.8 T, 磁场有明显的圆形边界, 圆心为O , 半径为r ＝1 cm. 现在纸面内先后放上与磁场垂直的圆线圈, 圆心均在O 处, A 线圈半径为1 cm, 10匝; B 线圈半径为2 cm, 1匝; C 线圈半径为0.5 cm, 1匝. 问:(1)在B 减为B 2＝0.4 T 的过程中, A 线圈和B 线圈磁通量改变多少? (2)在磁场转过30°角的过程中, C 线圈中磁通量改变多少?答案1．解析: 选 B 磁场对电流产生力的作用属于通电导线在磁场中的受力情况; 插在通电螺线管中的软铁棒被磁化属于电流的磁效应; 电流周围产生磁场属于电流的磁效应; 而变化的磁场使闭合电路中产生电流属于电磁感应现象. 故正确答案为B.2．解析: 选B 在磁通量Φ＝BS 公式中, B 与S 必须垂直, 若B 与S 不垂直, 则S 要转化为垂直于B 的有效面积, 也可以将B 转化为垂直于S 的垂直分量, 故Φ＝BS ·sin α＝45BS . 3．解析: 选D 将线框向左拉出磁场的过程中, 线框的bc 部分做切割磁感线的运动, 或者说穿过线框的磁通量减少, 所以线框中将产生感应电流. 当线框以ab 边为轴转动时,线框的cd边的右半段在做切割磁感线的运动, 或者说穿过线框的磁通量在发生变化, 所以线框中将产生感应电流. 当线框以ad边为轴转动(小于60°)时, 穿过线框的磁通量在减小, 所以在这个过程中线框中会产生感应电流, 如果转过的角度超过60°, bc边将进入无磁场区, 那么线框中将不产生感应电流(60°～300°). 当线框以bc边为轴转动时, 如果转动的角度小于60°, 则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形面积的一半的乘积).4．解析: 选B 两根金属棒ab和cd以相同的速度匀速运动, 若断开开关S, 两根金属棒与导轨构成的回路中磁通量无变化, 则回路中无感应电流, 故选项A、C错误; 若闭合开关S, 两根金属棒与导轨构成的回路中磁通量发生变化, 则回路中有感应电流, 故B正确, D错误.5．解析: 选CD 当线圈平面与磁场方向平行时, 不论向哪个方向移动线圈, 穿过线圈的磁通量都不会变化, 所以也不会产生感应电流, 因此不能判断有无磁场存在; 若使闭合线圈沿某一方向移动时有感应电流产生, 则一定存在磁场. 故正确答案为C、D.6．解析: 选CD 根据安培定则可判断出电流产生的磁场方向, 线圈a中的磁场方向均垂直于纸面向里, 线圈c中的磁场方向均垂直于纸面向外, 线圈b、d中的合磁通量始终为零, 故增大两直导线中的电流时, 线圈a、c中的磁通量发生变化, 有感应电流产生, 而线圈b、d中无感应电流产生. 选项C、D正确, A、B错误.7．解析: 选ACD 选项A中, 线圈的面积变化, 磁通量变化, 故A正确; 选项B中, 无论线圈在磁场中匀速还是加速平移, 磁通量都不变, 故B错; 选项C、D中, 线圈中的磁通量发生变化, 故C、D正确.8．解析: 选CD 穿过线圈A中有效磁通量为ΦA＝Φ出－Φ进＝0, 且始终为零, 即使切断导线中的电流, ΦA也始终为零, A中不可能产生感应电流. B中线圈平面与导线的磁场平行, 穿过B的磁通量也始终为零, B中也不能产生感应电流. C中穿过线圈的磁通量, ΦΦ出, 即ΦC≠0, 当切断导线中电流后, 经过一定时间, 穿过线圈的磁通量ΦC减小为零, 进＞所以C中有感应电流产生. D中线圈的磁通量ΦD不为零, 当电流切断后, ΦD最终也减小为零, 所以D中也有感应电流产生.9．解析: 第3 s内就是从2 s末到3 s末, 所以, 2 s末的磁场的磁感应强度为B1＝(2＋3×2)T＝8 T3 s末的磁场的磁感应强度为B2＝(2＋3×3)T＝11 T则有ΔΦ＝ΔBS sin θ＝(11－8)×0.12×sin 30° Wb＝1.5×10－2 Wb答案: 1.5×10－2 Wb10．解析: (1)对A线圈, Φ1＝B1πr2,Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb对B线圈, Φ1＝B1πr2, Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb(2)对C线圈: Φ1＝Bπr2C, 磁场转过30°, 线圈仍全部处于磁场中, 线圈面积在垂直磁场方向的投影为πr2C cos 30°, 则Φ2＝Bπr2C cos 30°. 磁通量的改变量|Φ2－Φ1|＝Bπr2C(1－cos 30°)≈0.8×3.14×(5×10－3)2×(1－0.866) Wb≈8.4×10－6 Wb答案: (1)1.256×10－4 Wb 1.256×10－4 Wb (2)8.4×10－6 Wb第四章 第4节 法拉第电磁感应定律课时达标训练 新人教版选修3-2一、单项选择题1．一金属圆环水平固定放置, 现将一竖直的条形磁铁, 在圆环上方沿圆环轴线从静止开始释放, 在条形磁铁穿过圆环的过程中, 条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引, 后相互排斥D ．先相互排斥, 后相互吸引2．如图甲所示, 长直导线与闭合金属线框位于同一平面内, 长直导线中的电流i 随时间t 的变化关系如图乙所示. 在0～T 2时间内, 直导线中电流向上, 则在T2～T 时间内, 线框中感应电流的方向与所受安培力情况是( )A ．感应电流方向为顺时针, 安培力的合力方向向左B ．感应电流方向为逆时针, 安培力的合力方向向右C ．感应电流方向为顺时针, 安培力的合力方向向右D ．感应电流方向为逆时针, 安培力的合力方向向左3.如图所示, 通电螺线管两侧各悬挂一个小铜环, 铜环平面与螺线管截面平行. 当电键S 接通瞬间, 两铜环的运动情况是( )A ．同时向两侧推开B ．同时向螺线管靠拢C ．一个被推开, 一个被吸引, 但因电源正负极未知, 无法具体判断D ．同时被推开或同时向螺线管靠拢, 因电源正负极未知, 无法具体判断4．电阻R 、电容器C 与一个线圈连成闭合回路, 条形磁铁静止在线圈的正上方, N 极朝下, 如图所示. 现使磁铁开始自由下落, 在N 极接近线圈上端过程中, 流过R 的电流方向和电容器极板的带电情况是( )A．从a到b, 上极板带正电B．从a到b, 下极板带正电C．从b到a, 上极板带正电D．从b到a, 下极板带正电5.如图所示, ab为一金属杆, 它处在垂直于纸面向里的匀强磁场中, 可绕a点在纸面内转动; S是以a为圆心位于纸面内的金属圆环. 在杆转动过程中, 杆的b端与金属环保持良好接触; A为电流表, 其一端与金属环相连, 一端与a点良好接触. 当杆沿顺时针方向转动时, 某时刻ab杆的位置如图所示, 则此时刻( )A．电流表中电流的方向由c→d; 作用于ab的安培力向右B．电流表中电流的方向由c→d; 作用于ab的安培力向左C．电流表中电流的方向由d→c; 作用于ab的安培力向右D．无电流通过电流表, 作用于ab的安培力为零二、多项选择题6.如图所示, 闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中, 将它从匀强磁场中匀速拉出, 以下各种说法中正确的是( )A．向左拉出和向右拉出时, 环中的感应电流方向相反B．向左或向右拉出时, 环中感应电流方向都是沿顺时针方向的C．向左或向右拉出时, 环中感应电流方向都是沿逆时针方向的D．环在离开磁场之前, 圆环中无感应电流7.如图所示, 用一根长为L、质量不计的细杆与一个上孤长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点, 悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场, 且d0≪L. 先将线框拉开到如图所示位置, 松手后让线框进入磁场, 忽略空气阻力和摩擦力, 下列说法正确的是( )A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→b→c→d→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．向左摆动进入或离开磁场的过程中, 所受安培力方向向右; 向右摆动进入或离开磁场的过程中, 所受安培力方向向左8.如图所示, “U”形金属框架固定在水平面上, 金属杆ab与框架间无摩擦. 整个装置处于竖直方向的磁场中. 若因磁场的变化, 使杆ab向右运动, 则磁感应强度( )A．方向向下并减小B．方向向下并增大C．方向向上并增大 D．方向向上并减小关.三、非选择题9．某同学在学习了法拉第电磁感应定律之后, 自己制作了一个手动手电筒. 如图所示是手电筒的简单结构示意图, 左右两端是两块完全相同的条形磁铁, 中间是一根绝缘直杆, 由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动, 线圈两端接一灯泡, 晃动手电筒时线圈也来回滑动, 灯泡就会发光, 其中O点是两磁极连线的中点, a、b两点关于O点对称.(1)试分析其工作原理;(2)灯泡中的电流方向是否变化.答案1．解析: 选 D 在条形磁铁靠近圆环的过程中, 通过圆环的磁通量不断增加, 会产生感应电流, 从而阻碍条形磁铁的运动, 所以此过程中它们是相互排斥的, 当条形磁铁穿过圆环后, 通过圆环的磁通量又会减小, 产生一个与原磁场相同的感应磁场, 阻碍原磁通量的减小, 所以圆环与条形磁铁间有相互吸引的作用力, D 正确.2．解析: 选C 在T2～T 时间内, 直导线中的电流方向向下增大, 穿过线框的磁通量垂直纸面向外增加, 由楞次定律知感应电流方向为顺时针, 线框所受安培力的合力由左手定则可知向右, C 正确.3．解析: 选 A 当电路接通瞬间, 穿过线圈的磁通量增加, 使得穿过两侧铜环的磁通量都增加, 由楞次定律可知, 两环中感应电流的磁场与线圈两端的磁场方向相反, 即受到线圈磁场的排斥作用, 使两铜环分别向外侧移动, A 正确.4．解析: 选D 磁铁N 极接近线圈的过程中, 线圈中有向下的磁场, 并且磁通量增加, 由楞次定律可得, 感应电流的方向为b →R →a , 故电容器下极板带正电, 上极板带负电, D 正确.5．解析: 选A 金属杆顺时针转动切割磁感线, 由右手定则可知产生a 到b 的感应电流, 电流由c →d 流过电流表, 再由左手定则知此时ab 杆受安培力向右, 故A 正确.6．解析: 选BD 将金属圆环不管从哪边拉出磁场, 穿过闭合圆环的磁通量都要减少, 根据楞次定律可知, 感应电流的磁场要阻碍原磁通量的减少, 感应电流的磁场方向与原磁场方向相同, 应用安培定则可以判断出感应电流的方向是顺时针方向的, 选项B 正确, A 、C 错误; 另外在圆环离开磁场前, 穿过圆环的磁通量没有改变, 该种情况无感应电流, D 正确.7．解析: 选BD 当线框进入磁场时, dc 边切割磁感线, 由楞次定律可判断, 感应电流的方向为: a →d →c →b →a ; 当线框离开磁场时, 同理可判其感应电流的方向为: a →b →c →d →a , A 错误, B 正确; 线框dc 边(或ab 边)进入磁场或离开磁场时, 都要切割磁感线产生感应电流, 机械能转化为电能, 故dc 边进入磁场与ab 边离开磁场的速度大小不相等, C 错误; 由“来拒去留”知, D 正确.8．解析: 选AD 因磁场变化, 发生电磁感应现象, 杆ab 中有感应电流产生, 而使杆ab 受到磁场力的作用, 并发生向右运动. 而杆ab 向右运动, 使得闭合回路中磁通量有增加的趋势, 说明原磁场的磁通量必定减弱, 即磁感应强度正在减小, 与方向向上、向下无关.9．解析: (1)线圈来回滑动时, 穿过线圈的磁通量不断变化, 线圈中产生感应电流, 灯泡发光.(2)线圈由a 滑至b 过程中, 磁场方向向左, 穿过线圈的磁通量先减小后增加, 根据楞次定律, 灯泡中电流方向先由右向左, 后由左向右.同样可判断线圈由b 滑至a 过程中, 灯泡中电流方向先由右向左, 后由左向右. 所以线圈中电流方向不断变化.答案: (1)见解析(2)变化第四章第4节法拉第电磁感应定律课时达标训练新人教版选修3-2一、单项选择题1．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb, 则( )A．线圈中感应电动势每秒增加2 VB．线圈中感应电动势每秒减小2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变2．如图所示, 在竖直向下的匀强磁场中, 将一水平放置的金属棒ab以水平速度v0抛出, 运动过程中棒的方向不变, 不计空气阻力, 那么金属棒内产生的感应电动势将( )A．越来越大B．越来越小C．保持不变 D．方向不变, 大小改变3．环形线圈放在均匀磁场中, 如图甲所示, 设在第1 s内磁感线垂直于线圈平面向里, 若磁感应强度随时间变化的关系如图乙所示, 那么在第2 s内线圈中感应电流的大小和方向是( )A．感应电流大小恒定, 顺时针方向B．感应电流大小恒定, 逆时针方向C．感应电流逐渐增大, 逆时针方向D．感应电流逐渐减小, 顺时针方向4．如图所示, 在匀强磁场中, MN、PQ是两条平行金属导轨, 而ab、cd为串有电压表和电流表的两根金属棒, 两只电表可看成理想电表. 当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)( )A．电压表有读数; 电流表有读数B．电压表无读数; 电流表无读数C．电压表有读数; 电流表无读数D ．电压表无读数; 电流表有读数5．如图所示, 一个半径为L 的半圆形硬导体AB 以速度v , 在水平U 型框架上匀速滑动, 匀强磁场的磁感应强度为B , 回路电阻为R 0, 半圆形硬导体AB 的电阻为r , 其余电阻不计, 则半圆形导体AB 切割磁感线产生感应电动势的大小及AB 之间的电势差分别为( )A ．BLv ;BLvR 0R 0＋rB ．2BLv ; BLvC ．2BLv ; 2BLvR 0R 0＋rD ．BLv ; 2BLv二、多项选择题6．有一种高速磁悬浮列车的设计方案是: 在每节车厢底部安装强磁铁(磁场方向向下), 并且在沿途两条铁轨之间平放一系列线圈. 下列说法中正确的是( )A ．列车运动时, 通过线圈的磁通量会发生变化B ．列车速度越快, 通过线圈的磁通量变化越快C ．列车运动时, 线圈中会产生感应电动势D ．线圈中的感应电动势的大小与列车速度无关7．(山东高考)如图所示, 一端接有定值电阻的平行金属轨道固定在水平面内, 通有恒定电流的长直绝缘导线垂直并紧靠轨道固定, 导体棒与轨道垂直且接触良好. 在向右匀速通过M 、N 两区的过程中, 导体棒所受安培力分别用F M 、F N 表示. 不计轨道电阻. 以下叙述正确的是( )A ．F M 向右B ．F N 向左C ．F M 逐渐增大D ．F N 逐渐减小8.如图所示, 长为L 的金属导线弯成一圆环, 导线的两端接在电容为C 的平行板电容器上, P 、Q 为电容器的两个极板, 磁场垂直于环面向里, 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, t ＝0时, P 、Q 两板电势相等, 两板间的距离远小于环的半径, 经时间t , 电容器P 板( )A ．不带电B ．所带电荷量与t 无关C ．带正电, 电荷量是kL 2C4πD ．带负电, 电荷量是kL 2C4π三、非选择题9.一个边长为a＝1 m的正方形线圈, 总电阻为R＝2 Ω, 当线圈以v＝2 m/s的速度通过磁感应强度B＝0.5 T的匀强磁场区域时, 线圈平面总保持与磁场垂直. 若磁场的宽度b>1 m, 如图所示, 求:(1)线圈进入磁场过程中感应电流的大小;(2)线圈在穿过整个磁场过程中释放的焦耳热.10.如图所示, 两根足够长的金属导轨ab、cd竖直放置, 导轨间距离为L, 电阻不计. 在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡. 整个系统置于匀强磁场中, 磁感应强度方向与导轨所在平面垂直. 现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放. 金属棒下落过程中保持水平, 且与导轨接触良好. 已知某时刻后两灯泡保持正常发光. 重力加速度为g. 求:(1)磁感应强度的大小;(2)灯泡正常发光时导体棒的运动速率.答案1．解析: 选D 因线圈的磁通量均匀变化, 所以磁通量的变化率ΔΦΔt 为一定值, 又因为是单匝线圈, 据E ＝ΔΦΔt可知选项D 正确.2．解析: 选 C 由于导体棒中无感应电流, 故棒只受重力作用, 导体棒做平抛运动, 水平速度v 0不变, 即切割磁感线的速度不变, 故感应电动势保持不变, C 正确.3．解析: 选B 由B ­t 图知, 第2秒内ΔB Δt 恒定, 则E ＝ΔB Δt S 也恒定, 故感应电流I ＝ER 大小恒定, 又由楞次定律判断知电流方向沿逆时针方向, B 正确, A 、C 、D 错误.4．解析: 选 B 在两棒以相同速度向右匀速运动的过程中, 磁通量不变, 无感应电流产生. 根据电压表和电流表的测量原理知, 两表均无读数, B 正确.5．解析: 选C 半圆形导体AB 切割磁感线的有效长度为2L , 对应的电动势为E ＝2BLv ,AB 间的电势差U AB ＝E R 0＋r R 0＝2BLvR 0R 0＋r, C 正确.6．解析: 选ABC 列车运动时, 安装在每节车厢底部的强磁铁产生的磁场使通过线圈的磁通量发生变化; 列车速度越快, 通过线圈的磁通量变化越快, 根据法拉第电磁感应定律可知, 由于通过线圈的磁通量发生变化, 线圈中会产生感应电动势, 感应电动势的大小与通过线圈的磁通量的变化率成正比, 与列车的速度有关. 由以上分析可知, A 、B 、C 正确, D 错误.7．解析: 选BCD 由题意可知, 根据安培定则, 在轨道内的M 区、N 区通电长直导线产生的磁场分别垂直轨道平面向外和向里, 由此可知, 当导体棒运动到M 区时, 根据右手定则可以判定, 在导体棒内产生的感应电流与长直绝缘导线中的电流方向相反, 再根据左手定则可知, 金属棒在M 区时受到的安培力方向向左, 因此A 选项不正确; 同理可以判定B 选项正确; 再根据导体棒在M 区匀速靠近长直绝缘导线时对应的磁场越来越大, 因此产生的感应电动势越来越大, 根据闭合电路的欧姆定律和安培力的公式可知, 导体棒所受的安培力F M 也逐渐增大, 故C 选项正确; 同理D 选项正确.8．解析: 选BD 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, 由法拉第电磁感应定律得: E ＝ΔΦΔt ＝S ΔB Δt ＝kS , 而S ＝L 24π, 经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π; 由楞次定律知电容器P 板带负电, B 、D 正确.9．解析: (1)根据E ＝Blv , I ＝ER知I ＝Bav R ＝0.5×1×22A ＝0.5 A (2)线圈穿过磁场过程中, 由于b >1 m,故只在进入和穿出时有感应电流, 故Q ＝2I 2Rt ＝2I 2R ·a v ＝2×0.52×2×12J ＝0.5 J答案: (1)0.5 A (2)0.5 J10．解析: (1)设小灯泡的额定电流为I 0, 有 P ＝I 20R ①由题意, 在金属棒沿导轨竖直下落的某时刻后, 小灯泡保持正常发光, 流经MN 的电流为I ＝2I 0 ②此时金属棒MN 所受的重力和安培力相等, 下落的速度达到最大值, 有 mg ＝BLI ③联立①②③式得B ＝mg2LR P④ (2)设灯泡正常发光时, 导体棒的速率为v , 由电磁感应定律与欧姆定律得 E ＝BLv ⑤ E ＝RI 0⑥联立①②④⑤⑥式得v ＝2Pmg⑦答案: (1)mg 2L R P (2)2P mg第四章 第5节 电磁感应现象的两类情况课时达标训练 新人教版选修3-2一、单项选择题1.如图所示, 在一水平光滑绝缘塑料板上有一环形凹槽, 有一带正电小球质量为m , 电荷量为q , 在槽内沿顺时针做匀速圆周运动, 现加一竖直向上的均匀变化的匀强磁场, 且B 逐渐增加, 则( )A ．小球速度变大B ．小球速度变小C ．小球速度不变D ．以上三种情况都有可能2.如图所示, 竖直放置的两根平行金属导轨之间接有定值电阻R , 质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦, 金属棒与导轨的电阻均不计, 整个装置放在匀强磁场中, 磁场方向与导轨平面垂直, 金属棒在竖直向上的恒力F 作用下加速上升的一段时间内, 力F 做的功与安培力做的功的代数和等于( )A ．金属棒的机械能增加量B ．金属棒的动能增加量C ．金属棒的重力势能增加量D ．电阻R 上放出的热量3．如图所示, 金属棒ab 置于水平放置的光滑框架cdef 上, 棒与框架接触良好, 匀强磁场垂直于ab 棒斜向下. 从某时刻开始磁感应强度均匀减小, 同时施加一个水平方向上的外力F 使金属棒ab 保持静止, 则F ( )A．方向向右, 且为恒力B．方向向右, 且为变力C．方向向左, 且为变力 D．方向向左, 且为恒力4．如图甲所示, 平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd, 两棒用细线系住, 细线拉直但没有张力. 开始时匀强磁场的方向如图甲所示, 而磁感应强度B随时间t的变化如图乙所示, 不计ab、cd间电流的相互作用, 则细线中的张力大小随时间变化的情况为图丙中的( )A B C D丙5. (福建高考)如图甲所示, 一圆形闭合铜环由高处从静止开始下落, 穿过一根竖直悬挂的条形磁铁, 铜环的中心轴线与条形磁铁的中轴线始终保持重合. 若取磁铁中心O为坐标原点, 建立竖直向下为正方向的x轴, 则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )甲A B C D乙二、多项选择题6．如图所示, 导体AB在做切割磁感线运动时, 将产生一个电动势, 因而在电路中有电流通过, 下列说法中正确的是( )。

第四节 法拉第电磁感应定律1.教学目标1．理解法拉第电磁感应定律的内容及数学表达式。

2．知道公式E ＝Blv 的推导过程。

3．会用E ＝n ΔΦΔt和E ＝Blv 解决问题。

分析前面几节的内容是从感应电流的角度来认识电磁感应现象的。

本节是从感应电流进一步深入到感应电动势来理解的，即研究“决定感应电动势大小的因素”。

教科书在这个问题的处理上并没有通过实验探究，而是以陈述事实的方式，引入法拉第电磁感应定律，即教科书用“在法拉第、纽曼、韦伯等人工作的基础上，人们认识到……感应电动势……成正比”的表述给出了电磁感应定律。

教科书之所以这样处理，是力图通过这一物理规律的教学，充分体现人类认识事物的一种真实图景。

也就是说，物理学中多数定律的得出，并不一定是直接归纳的结果，而是在分析了很多间接的实验事实后被“悟”出来的，并且定律的正确往往也是由它的推论的正确性来证实的。

3.教学重点难点本节教学的重点和难点都是对法拉第电磁感应定律的理解与应用。

导入新课：教学任务1：温故知新，通过问题和图片导入新课。

师生活动：问题导入：【问题1】 每日一题见课件。

学生作答，其他学生补充。

【问题2】 对比两图，观察有何异同？引入新课：在电磁感应现象中，产生感应电流的那部分导体就相当于电源，其所在电路就是内电路，电源的电动势就是感应电动势。

在电磁感应现象中，不论电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势，有感应电动势是电磁感应现象的本质。

因此研究感应电动势比研究感应电流更有意义。

那么感应电动势的大小跟哪些因素有关？这节课要研究感应电动势的大小跟哪些因素有关的问题。

推进新课教学任务2：探究感应电动势的大小跟哪些因素有关。

问题导入：【问题1】上节课我们用实验探究的方法找到了感应电流方向的规律，这节课我们是否可以再用同样的器材来探究感应电动势的大小跟哪些因素有关？【问题2】怎样判断感应电动势的大小？如果不能直接测量，可以用测量哪些量来代替电动势？【问题3】感应电流的方向跟磁通量的变化量有关，那么感应电动势的大小是否也跟磁通量的变化有关，用实验的方法怎样来研究这个问题？学生活动：【学生分组实验探究】将条形磁铁插入线圈中。

课题：探究电磁感应的产生条件单位：江苏省赣榆高级中学姓名：张春宁教学设计思路：《物理课程标准》明确指出：“科学探究既是学生的学习目标，又是重要的教学方式之一。

将科学探究列入内容标准，旨在将学习重心从过分强调知识的传承和积累向知识的探究过程转化，从学生被动接受知识向主动获取知识转化，从而培养学生的科学探究能力、实事求是的科学态度和敢于创新的探索精神。

”电磁感应一章以法拉第电磁感应定律为中心，进一步揭示了电与磁的内在联系。

电磁感应现象作为本章的开始，起到了承上启下的作用。

学生在初中已经初步了解电磁感应现象及其产生条件，但是这一条件具有知识的局限性，因而要进一步学习和探究电磁感应产生的一般规律。

本节课的教学关键是三个实验，为充分发挥物理实验的作用，我设计将教师演示实验改为学生随堂实验，让学生亲身设计、亲身操作、直接感悟。

在“电磁感应”教学中，要取得教学的成功，首先是要讲好什么是“电磁感应现象”和产生条件。

由于“电磁感应现象”是一个新概念，且是学生初次接触到“动变过程”。

为了避免学生感到抽象和难于理解，应尽量在旧知识的基础上引出新课题，通过边分析、边实验、边引导、边总结的探究方式，使学生在建立新概念时，思维也得到发展。

以下是我的教学思路：1．通过回顾奥斯特实验（“电”生“磁”），把学生思维逆向引导到研究“磁”生“电”的思考中，通过演示使学生了解“静磁”不能生“电”。

2．回顾科学史，介绍法拉第对“电磁感应”的研究。

3．演示“电磁感应”现象，揭示“电磁感应现象”的特征。

4．联系上一章学过的“磁感应强度和磁通量”的概念把“电磁感应”产生条件上升到“磁通量变化”。

5．通过作图和推理，讨论“磁通量变化”的类型。

6．小结“电磁感应现象”及产生条件。

教学目标：1、观察电磁感应现象，理解产生感应电流的条件。

2、经历电磁感应产生条件的探究活动，提高学生的分析、论证能力。

3、进一步认识磁通量的概念，能结合实例对磁通量的变化进行定性和定量的判断。
