三相四线3个单相电表接线图

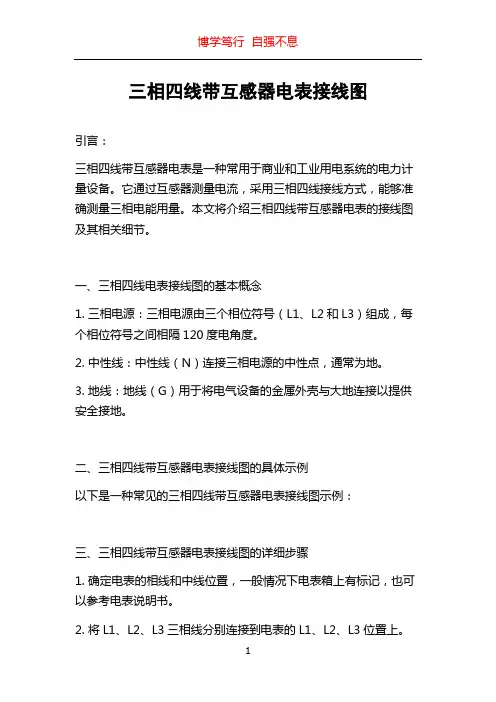

三相四线带互感器电表接线图引言：三相四线带互感器电表是一种常用于商业和工业用电系统的电力计量设备。

它通过互感器测量电流，采用三相四线接线方式，能够准确测量三相电能用量。

本文将介绍三相四线带互感器电表的接线图及其相关细节。

一、三相四线电表接线图的基本概念1. 三相电源：三相电源由三个相位符号（L1、L2和L3）组成，每个相位符号之间相隔120度电角度。

2. 中性线：中性线（N）连接三相电源的中性点，通常为地。

3. 地线：地线（G）用于将电气设备的金属外壳与大地连接以提供安全接地。

二、三相四线带互感器电表接线图的具体示例以下是一种常见的三相四线带互感器电表接线图示例：三、三相四线带互感器电表接线图的详细步骤1. 确定电表的相线和中线位置，一般情况下电表箱上有标记，也可以参考电表说明书。

2. 将L1、L2、L3三相线分别连接到电表的L1、L2、L3位置上。

3. 将中性线N连接到电表的中性线位置。

4. 将地线G连接到电表的地线位置。

5. 检查接线是否牢固，确保电线连接正确。

四、三相四线带互感器电表接线图的注意事项1. 在接线前，务必断开电源，以免发生触电事故。

2. 应根据实际情况选择正确的电线规格，确保电线能够承受系统负荷。

3. 接线过程中应注意绝缘处理，确保电线与金属部件之间有足够的绝缘距离，避免发生短路事故。

4. 接线完成后，应进行电流和电压的校准，以确保电表的准确度。

5. 定期检查电表接线是否松动，以及互感器和电表的工作状态。

结论：三相四线带互感器电表接线图是商业和工业用电系统中常用的电力计量设备，正确的接线是保证电表正常工作和准确计量的关键。

本文介绍了三相四线带互感器电表接线图的基本概念、详细步骤和注意事项，希望能够对读者理解和应用三相四线带互感器电表接线图有所帮助。

百张电工接线示意图一开单控开关接线图
二三开连体单控开关接线图
一开五孔单控插座接线图
一开双控开关接线图
四开单控开关接线图
二三开双控开关接线图
断路器、接触器控制回路PART 02
热电偶PART 03
电能表PART 04
三相四线电度表互感器接线
电源线从互感器P1进的接线方式
三相四线电度表互感器接线
三相三线电度表接互感器电路
单相电能表的接线电源从P1进
电源线从P2穿过（逆穿）接线图汇总
3个单相电度表互感器接线
电源线从P1面穿过
互感器二次线端接电流表不分彼此
其他PART 05
单相电机顺逆转控制控制顺逆转
电葫芦吊机
电动机PART 06
延时
日光灯类PART 07
双联开关的2种双控电路（如图）两种控制方式（如图）
桥式全波整流滤波电路（如图）通电延时亮灯（如图）
延时断电（如图）
延时通断不断循环且达到设置循环数断电（如图）灯延时熄灭（如图）
传统镇流器和电子镇流器（如图）
延时通断不断循环且达到设置循环数断电（如图）
2灯循环点亮（如图）循环流水灯（如图）
时间断电器断电延时控制（如图）通电延时断电（如图）
通电延时亮灯（如图）
桥式全波整流滤波电路（如图）
延时通、断循环运行（如图）2灯循环亮、熄（如图）
时间继电器断电延时控制（如图）。

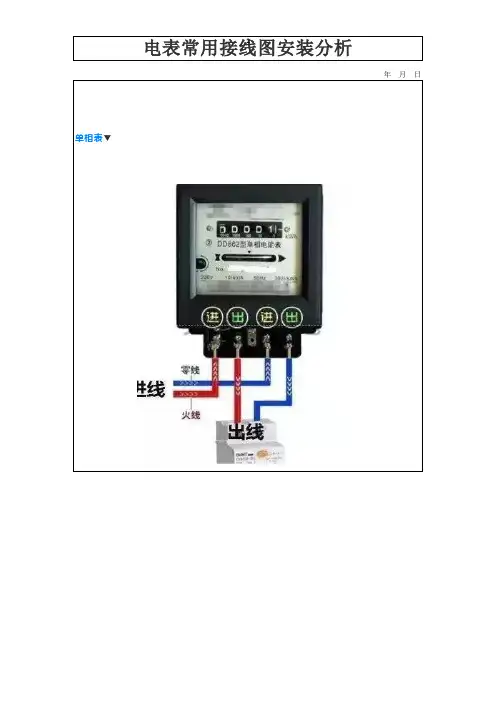

电度表的接线图电度表的接线图-单相-三相四线单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线——图文JW原创一、机械式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，容如下：类别代号+组别代号+设计序号+派生号。

如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。

3、设计序号用阿拉伯数字表示。

每个制造厂的设计序号不同，如长纱希麦特电子科技发展设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

综合上面几点：DD--表示单相电度表：如DD971型 DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。

5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。

对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。

对于单相电度表则以电压线路接线端上的电压表示，如220V。

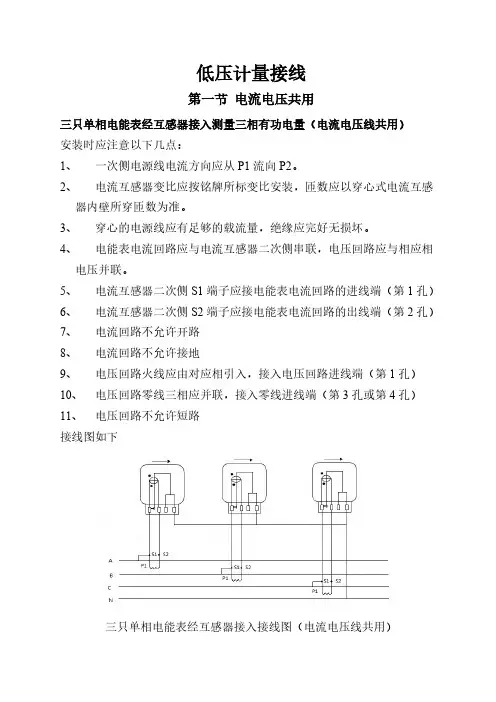

低压计量接线第一节电流电压共用三只单相电能表经互感器接入测量三相有功电量（电流电压线共用）安装时应注意以下几点：1、一次侧电源线电流方向应从P1流向P2。

2、电流互感器变比应按铭牌所标变比安装，匝数应以穿心式电流互感器内壁所穿匝数为准。

3、穿心的电源线应有足够的载流量，绝缘应完好无损坏。

4、电能表电流回路应与电流互感器二次侧串联，电压回路应与相应相电压并联。

5、电流互感器二次侧S1端子应接电能表电流回路的进线端（第1孔）6、电流互感器二次侧S2端子应接电能表电流回路的出线端（第2孔）7、电流回路不允许开路8、电流回路不允许接地9、电压回路火线应由对应相引入，接入电压回路进线端（第1孔）10、电压回路零线三相应并联，接入零线进线端（第3孔或第4孔）11、电压回路不允许短路接线图如下三只单相电能表经互感器接入接线图（电流电压线共用）三只单相电能表带三相四线无功表经互感器接入测量三相有功无功电量（电流电压线共用）安装时应注意以下几点：1、一次侧电源线电流方向应从P1流向P2。

2、电流互感器变比应按铭牌所标变比安装，匝数应以穿心式电流互感器内壁所穿匝数为准。

3、穿心的电源线应有足够的载流量，绝缘应完好无损坏。

4、电能表电流回路应与电流互感器二次侧串联，电压回路应与相应相电压并联。

5、A相电流互感器二次侧S1端子应接A相有功电能表电流回路的进线端（第1孔）6、A相有功电能表电流回路的出线端（第2孔），应与无功电能表电流回路A相的进线端（无功表第1孔）串联。

7、A相电流互感器二次侧S2端子应接无功电能表电流回路A相的出线端（第3孔）8、9、B相电流互感器二次侧S1端子应接B相有功电能表电流回路的进线端（第1孔）10、B相有功电能表电流回路的出线端（第2孔），应与无功电能表电流回路B相的进线端（无功表第4孔）串联。

11、B相电流互感器二次侧S2端子应接无功电能表电流回路B相的出线端（第6孔）12、C相电流互感器二次侧S1端子应接C相有功电能表电流回路的进线端（第1孔）13、C相有功电能表电流回路的出线端（第2孔），应与无功电能表电流回路C相的进线端（无功表第7孔）串联。

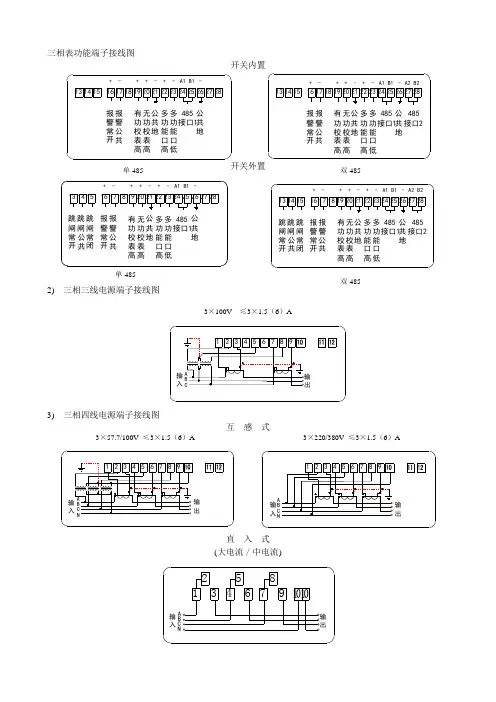

三相表功能端子接线图
开关内置
13141516171819202122232425262728报警常报警有功校表高无功校表高公共地多功能口高多功能
口低
485接口1公
共地+
+
-+
-A1B1-
+
-开公共
25262728
报警常报警有功校表高无功校表高公共地多功能口高多功能
口低
485接口1公共地++-+-A1B1-+-开公共
485
接口2A2B2
131415161718192021222324
开关外置
13141516171819202122232425262728
常报警常报警跳闸常公共跳闸跳闸有功校表高无功校表高公共地多功能口高多功能
口低
485接口1公共地+
+
-+
-A1B1-+
-
闭开开公共
485
接口2A2B2
2) 三相三线电源端子接线图
3×100V ≤3×1.5（6）A
3) 三相四线电源端子接线图
互 感 式
3×57.7/100V ≤3×1.5（6）A 3×220/380V ≤3×1.5（6）A
直 入 式 (大电流／中电流)
单相表
开关内置
开关外置。

电度表接线图电度表的接线图电度表的接线图-单相-三相四线单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线——图文JW原创一、机械式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。

如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。

3、设计序号用阿拉伯数字表示。

每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

综合上面几点：DD--表示单相电度表：如DD971型 DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。

5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。

对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。

对于单相电度表则以电压线路接线端上的电压表示，如220V。
