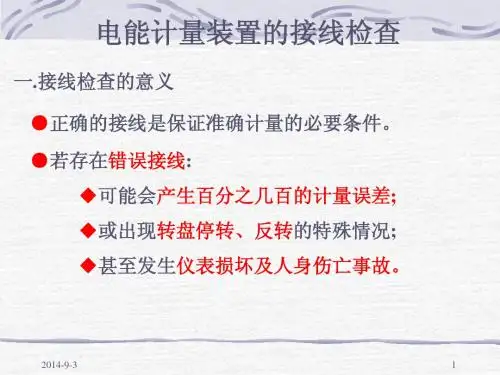

谈谈电能计量装置常见错误接线和检查方法引言电能计量装置的准确性不仅取决于电能表、互感器的等级,还与它们的接线有关。
即使电能表和互感器本身准确性很高,接线错误也会导致整套计量装置少计、不计或反记,致使电力企业遭受损失。
因此,在电力运行过程中,需要对电能计量装置进行定期的检查,做到预防工作,以确保电能计量装置的准确性。
本文结合笔者的工作总结,主要就电能计量错误接线的形式及检查方法进行了论述。
1 电能计量装置中常见错误接线在整个电能计量装置中,主要包括电能表、互感器和附件、失压计时仪以及二次回路部分。
在出现接线错误的过程中,都能通过不同的部件反映出来。
而在电能计量装置中常见错误接线形式主要包括以下几方面:1.1 计量单相电路有功电能的错误接线计量单相电路有功电能的错误接线是整个电能计量装置错误接线中最为常见的错误类型,在这种错误类型中,主要分为以下5个方面:第一,工作人员在连接相线与零线的过程中,由于工作失误将其接反。
第二,在整个装置中,工作人员没有准确的区分装置的进出线。
第三,在接线的过程中,电流线圈与电源之间出现短路。
第四,在接线时,工作人员忘记连接电压钩连片。
第五,在计量380V单相负载电能时,工作人员习惯用一只220V的单相电能表读数乘以2的方法来计量,然而这种方法缺乏一定的规范性与稳定性。
1.2 計量三相四线电路有功电能的错误接线计量三相四线电路有功电能的错误接线形式中,主要包括以下3种:(1)在三相四线有功电能表电压线圈连接的过程中,电压线圈中线出现断线状况。
(2)三相四线有功电能表在运转的过程中,本应经过一台电流互感器接入电路,然而在某些状况下经过两台电流互感器连入电路,由此造成错误接线。
(3)在计量三相四线电路有功电能时,工作人员习惯使用三相三线两元件来对其进行计量,这样的计量结果与实际结果存在很大的偏差。
1.3 计量三相三线电路有功电能的错误接线计量三相三线电路有功电能的错误接线形式有:(1)电流端子进出线接反;(2)电压端子接线顺序不对;(3)电压与电流相位不对应等。

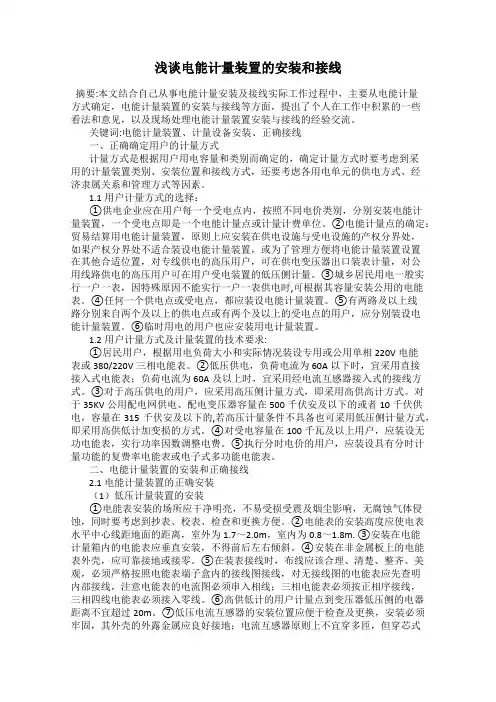

浅谈电能计量装置的安装和接线摘要:本文结合自己从事电能计量安装及接线实际工作过程中,主要从电能计量方式确定,电能计量装置的安装与接线等方面,提出了个人在工作中积累的一些看法和意见,以及现场处理电能计量装置安装与接线的经验交流。
关键词:电能计量装置、计量设备安装、正确接线一、正确确定用户的计量方式计量方式是根据用户用电容量和类别而确定的,确定计量方式时要考虑到采用的计量装置类别、安装位置和接线方式,还要考虑各用电单元的供电方式、经济隶属关系和管理方式等因素。
1.1用户计量方式的选择:①供电企业应在用户每一个受电点内,按照不同电价类别,分别安装电能计量装置,一个受电点即是一个电能计量点或计量计费单位。
②电能计量点的确定:贸易结算用电能计量装置,原则上应安装在供电设施与受电设施的产权分界处,如果产权分界处不适合装设电能计量装置,或为了管理方便将电能计量装置设置在其他合适位置,对专线供电的高压用户,可在供电变压器出口装表计量,对公用线路供电的高压用户可在用户受电装置的低压侧计量。
③城乡居民用电一般实行一户一表,因特殊原因不能实行一户一表供电时,可根据其容量安装公用的电能表。
④任何一个供电点或受电点,都应装设电能计量装置。
⑤有两路及以上线路分别来自两个及以上的供电点或有两个及以上的受电点的用户,应分别装设电能计量装置。
⑥临时用电的用户也应安装用电计量装置。
1.2用户计量方式及计量装置的技术要求:①居民用户,根据用电负荷大小和实际情况装设专用或公用单相220V电能表或380/220V三相电能表。
②低压供电,负荷电流为60A以下时,宜采用直接接入式电能表;负荷电流为60A及以上时,宜采用经电流互感器接入式的接线方式。
③对于高压供电的用户,应采用高压侧计量方式,即采用高供高计方式。
对于35KV公用配电网供电、配电变压器容量在500千伏安及以下的或者10千伏供电,容量在315千伏安及以下的,若高压计量条件不具备也可采用低压侧计量方式,即采用高供低计加变损的方式。

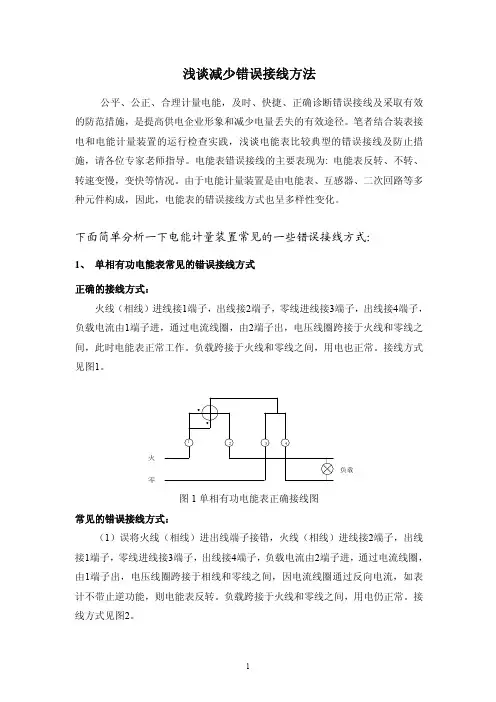

浅谈减少错误接线方法公平、公正、合理计量电能,及时、快捷、正确诊断错误接线及采取有效的防范措施,是提高供电企业形象和减少电量丢失的有效途径。
笔者结合装表接电和电能计量装置的运行检查实践,浅谈电能表比较典型的错误接线及防止措施,请各位专家老师指导。
电能表错误接线的主要表现为: 电能表反转、不转、转速变慢,变快等情况。
由于电能计量装置是由电能表、互感器、二次回路等多种元件构成,因此,电能表的错误接线方式也呈多样性变化。
下面简单分析一下电能计量装置常见的一些错误接线方式:1、单相有功电能表常见的错误接线方式正确的接线方式:火线(相线)进线接1端子,出线接2端子,零线进线接3端子,出线接4端子,负载电流由1端子进,通过电流线圈,由2端子出,电压线圈跨接于火线和零线之间,此时电能表正常工作。
负载跨接于火线和零线之间,用电也正常。
接线方式见图1。
图1单相有功电能表正确接线图常见的错误接线方式:(1)误将火线(相线)进出线端子接错,火线(相线)进线接2端子,出线接1端子,零线进线接3端子,出线接4端子,负载电流由2端子进,通过电流线圈,由1端子出,电压线圈跨接于相线和零线之间,因电流线圈通过反向电流,如表计不带止逆功能,则电能表反转。
负载跨接于火线和零线之间,用电仍正常。
接线方式见图2。
图2 单相有功电能表错误接线方式一(2)误将火线(相线)与零线接错,零线进线接1端子,出线接2端子,火线(相线)进线接3端子,出线接4端子,此时需看负载如何接:a、全部负载跨接于火线和零线之间,电能表正常走字,用电正常。
接线方式见图3(a)。
b、部分负载跨接于火线和零线之间,但部分负载不通过零线,直接接地(如自来水管),电能表走慢,用户偷电。
接线方式见图3(b)。
c、全部负载不通过零线,直接接地(如自来水管),电能表不转,用户偷电。
接线方式见图3(c)。
(a)(b)(c)图3 单相有功电能表错误接线方式二以上a,b,c三种情况中,如零线进线接2端子,出线接1端子,电表进线处情形类似单相有功电能表错误接线方式一,其余同上分析。
单相有功电度表/三相四线制有功电度表/电子式电能表的事变原理及接线一、呆板式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的,情势如下:类别代号+组别代号+筹划序号+派生号。
如我们常常使用的家用单相电度表:DD862-4型、DDS97l型、DDSY97l型等。
1、类别代号:D--电度表2、组别代号表示相线:D--单相;S--三相三线;T--三相四线。
表示用场的分类:D--多成果;S--电子式;X--无功;Y--预付费;F--复费率。
3、筹划序号用阿拉伯数字表示。
每个建造厂的筹划序号不同,如长纱希麦特电子科技发展有限公司筹划生产的电度表产品备案的序列号为971,正泰公司的为666等。
二、呆板式三相四线电度表的读法1、如果你的三相四线电度表是最右边没有红色读数框的,那黑色读数框的都是整数,只是在最右边(即个位数)的"计数轮"的右边带有刻度,而这个刻度即是小数点后的读数;如果是带有红色读数框的,那红色读数框所表现的即是小数。
2、如果你的表输出是不带电流互感器的,那表上表现的读数即是你实际用电的计量读数,如果是计量带有互感器的,那要看互感器的规格了,比如用的是100/5的互感器,那它的倍率为20(即100除以5),如果是200/5的即倍率为40,如果是500/5的,那倍率即是100。
以此类推,把表上表现的读数,再乘以这个倍率,即是你实际使用的电量数,单位为KWh(千瓦时:度)。
即:实际用电量=实际读数×倍率3、互感器如果不单绕一匝,那么,实际用电量=互感器倍率/互感器匝数×实际读数。
匝数,指互感器内圈导线的条数,不指外圈。
一般计量收费时,大多不计小数位的读数。
三、一度电是多少关于一度电的问题,举例说明,在用电器的额定电压下,一个1000瓦的用电器使用上一个小时就消耗1度电。
如果1度电1元币,那么说,一个1000瓦的用电器使用上一个小时就花掉1元钱。
例如,一只电饭煲,它的说明书上标1000W220V,那么这只电饭煲在家里用上一小时就花掉1币。
浅谈单相电能表误接线及分析摘要:针对电子式电能表在接线过程中经常遇到错误接线,导致计量不准确或烧毁电能表和设备,有时会烧伤装表人员脸部毁容,危险极大,为此,电能表接线正确与否非常重要。
下面就电能表接线方式和错误接线进行分析。
关键词:电能表接线方式接错分析电能表的接线是指电能表联通测量用互感器与被测电路之间的连接关系。
电能表的接线方式有多种多样,它是有被测电路(单相、三线三制、三相四线制)等、测量对象(有功或无功电能表)以及选用的电能表或互感器等多种情况决定的。
不管那种接线方式,必须保正接线的正确性,如果接线不正确,即使电能表和互感器本身的准确度有多高,也达不到准确计量的目的。
为此接线错误,有时会使错误的计量达到不充许的程度,甚至会因接线错误造成人身伤亡或仪表、设备的损坏。
所以,必须按照设计要求和规程的规定进行接线,才能达到计量准确。
计量单相电路有功多能表接线1.1、直接接入式直接接入式接线就是将电能表端子盒内的端子直接接入被测电路。
根据单相电能表端子盒内电压、电流端子排列方法的不同,又可将直接接入式分为:单进单出(图1-1)即端子1和端子3进;端子2和端子4出;若双进双出(图1-2)两种方式。
这两种方式的接线原理是一样的,因为它们多反映的功率都是P=UICOS.另外,它们的电压、电流端子同名端子的连接片都是在表内连好的。
所不同的仅仅是端子盒内电压、电流的出入的排列位置不同。
所以,接线之前必须核准端子排列方式。
如果误将单出方式双进双出方式接线,则会造成电流线圈与电源线短路而烧表。
图1-1单进单出接线方式图1-2双进双出接线方式经过互感器接线方式当电能表电流或电压的量程不能满足要求时,便需要经过互感器接入,有时只需经过电流互感器接入,有时需同时经过电流互感器和电压互感器接入。
当电能表内电流、电压同名端子连接片时连着的,可采用电流、电压线共用方式接线;当连接片是拆开的,则应采取电流、电压分开方式接入。
单相有功电度表的接线方法图解
画出接线原理图直入式有功电度表接线
单相有功电度表分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。
直入式电度表又可分为跳入式和顺入式两种。
电度表的安装位置及安装环境应符合规程要求。
其接线要求分别为:(1) 电度表的额定电压应与电源电压全都;其额定电流应等于或略大于负荷电流;(单相用电1KW≈4.5A)(2) 应使用独股绝缘铜导线,其截面应满意负荷电流的需要,但不应小于2.5mm2。
(有增容可能时,其截面可适当再大些);(3) 相线、零线不行接错,零线必需进表,零火不得反接,电源的相线要接电流线圈(否则会造成漏电且担心全);
4) 表外线不得有接头,电压联片必需连接坚固;(5) 开关熔断器接负荷侧。
相跳入式电能表
单相顺入式电能表经互感器接线的有功电度表接线要求
(1)电流互感器要用LQG型的,其精度不应低于0.5级。
电流互感器的一次额定电流应等于或略大于负荷电流为便利接线尽可能选线圈式;
(2)电流互感器的极性要用对,K2要接地(或接零);(3)电度表额定电压应与电源电压全都,其额定电流应为5A;(4)二次线要使用绝缘铜导线,中间不得有接头。
其截面为:电压回路应不小于1.5mm;电流回
路应不小于2.5mm;(一次线按一次电流选)(5)电流互感器应接在相线上,相线、零线不行接错,零线必需进表;(6) 开关熔断器接负荷侧。
单相有功电能表的正确接线
一单相有功电能计量装置的接线方式
(一)单相有功电能的测量原理
用于单相电路的电能计量装置一般仅有一只单相电能表,,电能表端子盒的端子直接接入被测电路,即直接接入式,当电能表的电流或电压量限不能满足被测电路要求时,则需经互感器接入。
测量有功电能的原理如图
测得的有功功率为 P=UIcos ϕ 而驱动力矩M Q 可由相量图得到M Q =K ψsin U I ΦΦ
驱动力矩为正值,电能表正转
若有一个线圈极性接反,例如电流线圈极性接反时,流入电能表电流线圈中的电流方向与图中相反,残生电流磁通的方向也相反,测试驱动力矩为M Q = K θsin U I ΦΦ=K =+︒ΦΦ)180sin(ϕU I -K ϕsin U I ΦΦ
(二)直接接入式
直接接入式接线根据电能表端子盒内电压,电流接线端子排列方式不同可分为一进一出(单进单出)和二进二出(双进双出)两种接线方式。
相同点:两种接线方式的接线原理都是一样,因为它们所反映的功率都是P=UIcos 它们的电压电流端子同名端的连接片在表内都是连好的。
不同点:只是端子盒内电压、电流的出入端子的排列位置不同,电能表端子盒的接线端子应以“一孔一线”、“孔线对应”为原则,禁止在电能表端子盒端子孔内同时连接两根导线。
1、一进一出接线的正确接线
将电源的相线(俗称火线)接入接线盒第1孔接线端子上,其出线接在接线盒第2孔接线端子上;电源的中性线(俗称零线)接入接线盒第3个孔接线端子上,其出线接在接线盒第4孔接线端子上。
(目前我国和德国、捷克、匈牙利及原苏联等国生产的单相电能表都采用这种接线方式。
)
2、二进二出接线的正确接线
将电源的相线接入接线盒第1孔接线端子上,其出线接在接线盒第4孔接线端子上;电源的中性线接入接线盒第2孔接线端子上,其出线接在接线盒第3孔接线端子上。
(英国、美国、法国、日本、瑞士等国生产的单相表都采用这种接线方式)
(三)经互感器接入式
当电能表电流或电压量限不能满足被测电路电流或电压的要求时,便需经互感器接入,有时只需经电流互感器接入,有时需同时经电流互感器和电压互感器接入。
《电能计量技术管理规程》规定,低压供电,负荷电流为50A以上时,宜采用经电流互感器接入式的接线方式。
若电能表内电流,电压同名端子连接片是连着的,可采用电流电压线公用方式接线;若连接片是拆开的,应采用电流、电压线分开方式接线
1、公用方式接线图
2、分开式接线图
由接线图可以看出,当采用公用方式时,可以减少从互感器安装处到电能表安装处的电缆芯数,互感器二次侧可共用一点接地,但发生接线错误的概率大一些。
当采用分开式方式时,需增加电缆芯数,电流,电压互感器的二次侧必须分别接地,但发生接线错误的可能性小一些,且便于接线检查。
下面介绍单相有功电能计量装置一种不常用的正确接线。
当要计量380V单相电焊机的有功电能,而又没有额定电压为380V的有功电能表时,可采用两只220V单相电能表按下图方式接线。
电焊机小号的有功电能为两只单相电能表读书之代数和,其正确性可用相量图加以证明。
电焊机消耗的功率为
P AB= U AB I AB cos (4-1)
两只单相表反映的功率分别为
P 1=U AN I AB cos(AN U •AB I •
)=U AN I AB cos(ϕ-30°)
P 2=U BN I BA cos(BN U •BA I •)=U BN I BA cos(ϕ+30°)
因为U AN =U BN ,I AB =I BA ,U AB =3U AN ,所以两只单相电能表反映的总功率为
P=P 1+P 2
=U AN I AB [cos(ϕ-30°)+ cos(ϕ+30°)]
=U AN I AB [cos ϕcos30°+ sin ϕsin30°+ cos ϕcos30°- sin ϕsin30°] =3U AN I AB cos ϕ
=U AB I AB cos ϕ=P AB
相比可知,两只单相电能表反映的功率之和恰好是单相电焊机消耗的有功功率。
电焊机的功率因数一般为0.1~0.3,因此其阻抗角≈ϕ72°~84°,这样第二只单相电能表反应的有功功率P 2=U BN I BA cos(ϕ+30°)<0,驱动力矩M Q2<0,电能表经常反转。
当求两表读数之和时以负数代入。
如
表计1(PJ1)正转400kw ·h ,表计2(PJ2)反转200kw ·h ,则电焊机小号的电能应为400+(-200)=200kw ·h ,而采用电焊机消耗的电能为400+200=600kw ·h 的算法是错误的。
不过电能表反转会给计量结果带来附加误差,因此应该采用额定电压为380V 的三相三线有功电能表代替上述两只单相电能表。
由于三相三线电能表的两组电磁元件共同作用是一个转动元件上,作用在转轴上的驱动力矩取决于两
组驱动元件产生的驱动力矩的代数和,因此不会出现电能表经常反转的现象。
在采用上述接线时应注意一下几点:
(1)电能表的电流线圈或电流互感器的一次绕组必须串联在相应的相线上,若串联在中性线上就可能产生漏计电能的现象。
(2)电压互感器必须并联在电流互感器电源侧,若将电压互感器并联在电流互感器的负载侧,则电压互感器一次绕组电流必然通过电流互感器的一次绕组,因而使电能表多计电压互感器所消耗的电能。
(3)通常电压互感器一次侧均装有熔断器,而二次侧由于熔体容易产生接触不良会增大二次侧电压降,产生计量误差,因此有关规定35kv及以下贸易结算用电压互感器应不装设熔断器,而35kv以上电网的短路容量大,二次侧必须有熔断器保护,以免造成主设备事故。
