Ansys常用命令

详细吧ANSYS常用命令Fini（退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算）1．定义参数、数组,并赋值.2．/prep7(进入前处理）定义几何图形：关键点、线、面、体定义几个所关心的节点,以备后处理时调用节点号.设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表存盘3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5。

/post26 （时间历程后处理）6。

PLOTCONTROL菜单命令7.参数化设计语言8.理论手册Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算）1定义参数、数组，并赋值。

* dim, par，type, imax, jmax, kmax, var1，vae2, var3 定义数组par: 数组名type: array 数组,如同fortran,下标最小号为1，可以多达三维(缺省)char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2，var3 各维变量名，缺省为row，column，plane（当type为table时）2 /prep7（进入前处理)2.1定义几何图形:关键点、线、面、体csys，kcnkcn ，0 迪卡尔zuobiaosi1 柱坐标2 球4 工作平面5 柱坐标系(以Y轴为轴心)n 已定义的局部坐标系numstr, label，value 设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear，lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstrK，npt，x,y，z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号ANSYS常用命令（续）Kgen，itime,Np1，Np2，Ninc,Dx,Dy，Dz,kinc，noelem,imoveItime：拷贝份数Np1,Np2，Ninc：所选关键点Dx，Dy,Dz:偏移坐标Kinc：每份之间节点号增量noelem: “0" 如果附有节点及单元，则一起拷贝。

Ansys命令流大全ANSYS是一款广泛应用于工程领域的仿真软件，它能够对复杂工程问题进行建模、分析和优化。

本文将提供一个包含常用ANSYS命令的大全，帮助读者快速了解和掌握ANSYS软件的使用。

一、前言ANSYS是一款功能强大的工程仿真软件，它提供了丰富的建模和分析工具，适用于多个领域的工程问题。

掌握ANSYS的命令流能够有效提高工程师的工作效率，快速完成复杂问题的仿真和分析。

二、ANSYS常用命令1. 创建几何模型由于ANSYS提供了多种创建几何模型的工具，我们可以使用命令流来进行几何模型的创建和编辑。

以下是一些常用的几何模型命令：（1）BLOCK：创建矩形或立方体体素模型。

（2）CYLIND：创建圆柱体模型。

（3）SWEEP：创建沿路径扫掠的模型。

2. 定义材料属性在进行仿真分析之前，需要定义材料的物理属性。

以下是一些常用的材料属性命令：（1）MP: 定义材料的参数，如密度、弹性模量、泊松比等。

（2）EX: 定义材料的弹性模量。

（3）DENS: 定义材料的密度。

3. 设定网格划分网格划分对于仿真分析的准确性和计算效率非常重要。

以下是一些常用的网格划分命令：（1）SIZE：设定初始网格尺寸。

（2）MESH：进行自动的网格划分。

（3）ESIZE：设定特定区域的网格尺寸。

4. 定义边界条件在进行仿真分析之前，需要定义边界条件以模拟实际工程环境。

以下是一些常用的边界条件命令：（1）D：定义位移边界条件。

（2）S：定义约束条件。

（3）F：定义外部力或施加力。

5. 设置分析类型ANSYS提供了多种分析类型，如结构分析、热分析、流体分析等。

以下是一些常用的分析类型命令：（1）SOLVE：执行数值分析求解。

（2）ANTYPE：设定分析类型。

（3）FILE：设置解算文件名和保存路径。

6. 查看和后处理结果分析完成后，我们需要查看和后处理结果。

以下是一些常用的结果查看和后处理命令：（1）PLOT：绘制结果曲线或图像。

161. EMF（电磁场分析中计算沿路径的电动势和电压降）162. EMID，Key，Edges（增加或删除中间节点）163. EMODIF，IEL，STLOC，I1，I2，I3，I4，I5，I6，I7，I8（调整单元坐标系方向）164. EMORE，Q，R，S，T，U，V，W，X（单元节点超过个时，在E命令后使用）165. EMUNIT, Lab, V ALUE(定义磁场单位)166. EN，IEL，IJ，K，L，M，N，O，P（通过节点生成指定单元）167. ENGEN，IINC，ITIME，NINC，IEL1，IEL2，IEINC，MINC，TINC，RINC，CINC，SINC，DX，DY，DZ（元素复制：用户自己进行编号）168. ENORM，ENUM（重新定义壳单元的法线方向）169. ENSYM，IINC，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：用户自己进行编号）170. EPLOT（元素显示）171. ERASE（擦除当前图形窗口显示的内容）172. EREFINE，NE1，NE2，NINC，LEVEL，DEPTH，POST，RETAIN（将单元附近的单元网格细化）173. ERESX，Key（控制单元积分点解的外推方式）Key=DEFA（线形材料单元节点解由积分点解外推得到）YES（节点解由积分点解外推得到）NO（节点解由积分点解拷贝得到）174. ERNORM，Key（定义是否进行误差估计）175. ERRANG，EMIN，EMAX，EINC（从文件读入单元数据）176. ESEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS（选择单元子集）177. /ESHAPE，SCALE（显示单元形状）178. ESIZE，SIZE，NDIV（指定线划分单元的默认数目）179. ESLA, Type（选择已选面上的单元）180. ESLL, Type（选择已选线上的单元）181. ESLN, Type, EKEY, NodeType（选择已选节点上的单元）182. ESORT，Item，Lab，ORDER，KABS，NUMB（对单元数据指定新的排序方式）183. ESURF，XNODE，Tlab，Shape（在既有单元表面生成表面单元）184. ESYM，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：自动编号）185. ESYS，KCN（定义单元坐标系。

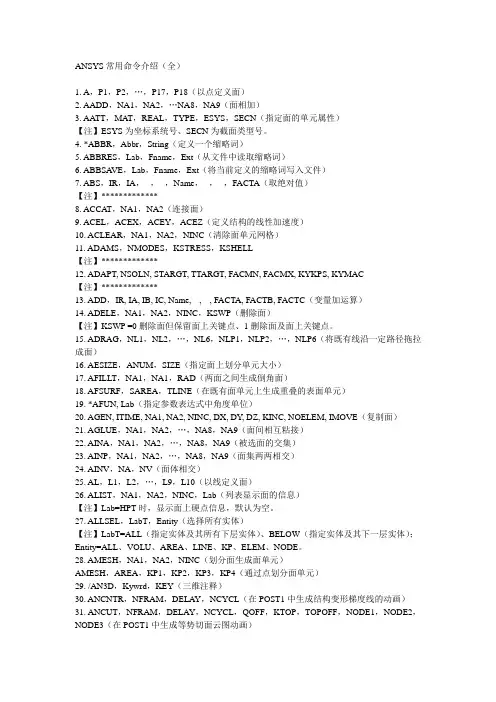

ANSYS常用命令介绍（全）1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSA VE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

ANSYS常用命令大全ANSYS是目前广泛应用于工程仿真领域的软件之一。

在使用ANSYS进行仿真分析时，熟练掌握ANSYS的常用命令是非常重要的。

下面是ANSYS常用命令的大全：文件操作•/CLEAR：清除内存中所有的ANSYS对象。

•/TITLE：定义模型的名称。

•/SAVE，file.ans：将模型保存到指定的文件中。

•/RESUME，file.ans：恢复保存的模型。

•/EXIT：退出ANSYS。

几何模型操作•PLANEXX，n：建立以全局坐标系为基准的平面。

•N，x，y，z：在坐标值为x，y，z的点处创建一个节点。

•LINE，n1，n2：创建两个节点n1，n2之间的线段。

•AREA，n1，n2，n3，...：创建由n1，n2，n3等节点构成的面。

•LSEL，all：将所有线段选中。

•ASEL，all：将所有面选中。

•VSOL，all：将所有体单元选中。

材料操作•MP，EX，1，100E9：定义弹性模量为100GPa的材料属性。

•MP，NUXY，1，0.3：定义泊松比为0.3的材料属性。

•MP，DENS，1，7800：定义密度为7800kg/m3的材料属性。

•MP，ALPX，1，1E-5：定义线膨胀系数为1E-5/℃的材料属性。

•ET，1，SOLID185：定义实体单元类型为SOLID185。

网格操作•SMESH，ON：启用网格自适应功能。

•SMRTSIZE，1E-6：设置最小网格尺寸为1E-6m。

•LMESH，all：将所有线段用有限元网格划分。

•AMESH，all：将所有面用有限元网格划分。

•VMESH，all：将所有实体用有限元网格划分。

模拟操作•SOLVE，LS：使用线性静力分析方法求解结果。

•SOLVE，NH，SUBSTEP，5：使用非线性静力分析方法，步长为5进行求解结果。

•ANTYPE，0：定义进行静力分析的类型。

•ANTYPE，1：定义进行瞬态分析的类型。

•ANTYPE，2：定义进行谐响应分析的类型。

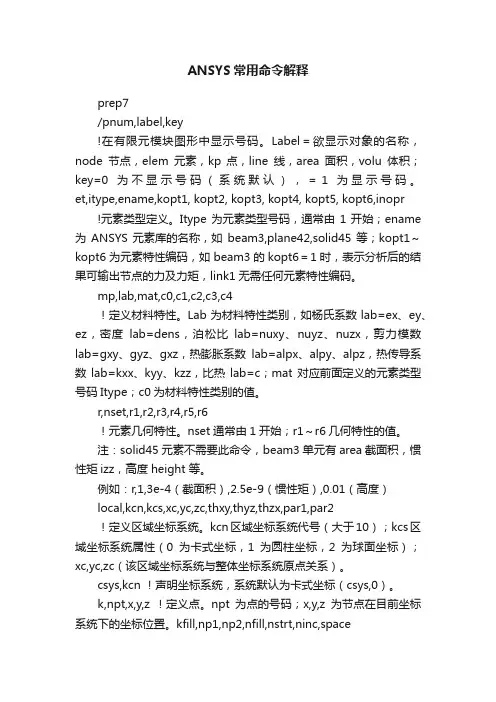

ANSYS常用命令解释prep7/pnum,label,key!在有限元模块图形中显示号码。

Label＝欲显示对象的名称，node节点，elem元素，kp 点，line线，area面积，volu体积；key=0为不显示号码（系统默认），＝1为显示号码。

et,itype,ename,kopt1, kopt2, kopt3, kopt4, kopt5, kopt6,inopr !元素类型定义。

Itype为元素类型号码，通常由1开始；ename 为ANSYS元素库的名称，如beam3,plane42,solid45等；kopt1～kopt6为元素特性编码，如beam3的kopt6＝1时，表示分析后的结果可输出节点的力及力矩，link1无需任何元素特性编码。

mp,lab,mat,c0,c1,c2,c3,c4！定义材料特性。

Lab为材料特性类别，如杨氏系数lab=ex、ey、ez，密度lab=dens，泊松比lab=nuxy、nuyz、nuzx，剪力模数lab=gxy、gyz、gxz，热膨胀系数lab=alpx、alpy、alpz，热传导系数lab=kxx、kyy、kzz，比热lab=c；mat对应前面定义的元素类型号码Itype；c0为材料特性类别的值。

r,nset,r1,r2,r3,r4,r5,r6！元素几何特性。

nset通常由1开始；r1～r6几何特性的值。

注：solid45元素不需要此命令，beam3单元有area截面积，惯性矩izz，高度height 等。

例如：r,1,3e-4（截面积）,2.5e-9（惯性矩）,0.01（高度）local,kcn,kcs,xc,yc,zc,thxy,thyz,thzx,par1,par2！定义区域坐标系统。

kcn区域坐标系统代号（大于10）；kcs区域坐标系统属性（0为卡式坐标，1为圆柱坐标，2为球面坐标）；xc,yc,zc（该区域坐标系统与整体坐标系统原点关系）。

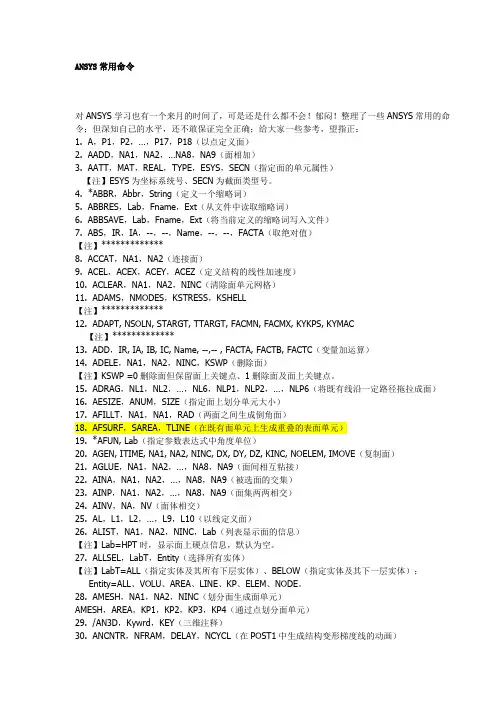

ANSYS常用命令对ANSYS学习也有一个来月的时间了，可是还是什么都不会！郁闷！整理了一些ANSYS常用的命令；但深知自己的水平，还不敢保证完全正确；给大家一些参考，望指正：1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

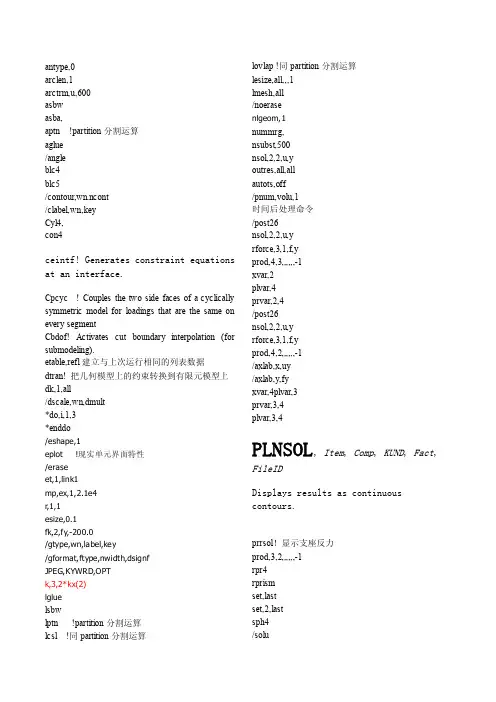

antype,0arclen,1arctrm,u,600asbwasba,aptn !partition分割运算aglue/angleblc4blc5/contour,wn,ncont/clabel,wn,keyCyl4,con4ceintf! Generates constraint equations at an interface.Cpcyc ! Couples the two side faces of a cyclically symmetric model for loadings that are the same on every segmentCbdof! Activates cut boundary interpolation (for submodeling).etable,refl建立与上次运行相同的列表数据dtran! 把几何模型上的约束转换到有限元模型上dk,1,all/dscale,wn,dmult*do,i,1,3*enddo/eshape,1eplot !现实单元界面特性/eraseet,1,link1mp,ex,1,2.1e4r,1,1esize,0.1fk,2,fy,-200.0/gtype,wn,label,key/gformat,ftype,nwidth,dsignfJPEG,KYWRD,OPTk,3,2*kx(2)lgluelsbwlptn !partition分割运算lcsl !同partition分割运算lovlap !同partition分割运算lesize,all,,,1lmesh,all/noerasenlgeom,1nummrg,nsubst,500nsol,2,2,u,youtres,all,allautots,off/pnum,volu,1时间后处理命令/post26nsol,2,2,u,yrforce,3,1,f,yprod,4,3,,,,,,-1xvar,2plvar,4prvar,2,4/post26nsol,2,2,u,yrforce,3,1,f,yprod,4,2,,,,,,-1/axlab,x,uy/axlab,y,fyxvar,4plvar,3prvar,3,4plvar,3,4PLNSOL, Item, Comp, KUND, Fact, FileIDDisplays results as continuous contours.prrsol！显示支座反力prod,3,2,,,,,,-1rpr4rprismset,lastset,2,lastsph4/solusolve/shrink,ratiotorusvmesh,allvgluevsbwvptn !partition分割运算/vup/view/vscale,wn,vrotio,key/window,wn,xmin,xmax,yminwprotawpoffs/xfrm/zoom2.编号、边界条件显示控制命令功能说明/pnum 编号显示控制/num 颜色显示控制/pbc 边界条件及数值显示控制/psf 面荷载显示控制/pbf 体荷载显示控制/pice 单元初始条件显示控制/psymb 其它符号显示控制⑴图形平移、缩放和旋转GUI：Utility Menu>PlotCtrls>Pan,Zoom,Rotate ②颜色显示控制/num,nkey显示边界条件和荷载的符号及数值GUI：Utility Menu>PlotCtrls>Symbols①显示边界条件及数值命令：/PBC, Item, --, KEY, MIN, MAX, ABS②显示面荷载符号/PSF, Item, Comp,KEY,KSHELL, Color③显示体荷载符号命令：/PBF, Item, --, KEY④显示单元初始条件命令：/PICE, Item, --, KEY⑤显示其它各种符号命令：/PSYMB, Label, KEY/lady/ numcmp,all/PSF, Item, Comp, KEY, KSHELL, ColorShows surface load symbols on model displays. CPLIST, NSET1, NSET2, NINC, Nsel Lists the coupled degree of freedom sets.chapter 1坐标系及工作平面Local定义局部坐标系Cs通过已有节点定义局部坐标系Cskp通过已有关键点定义局部坐标系Cswpla以当前定义的工作平面的原点为中心定义局部坐标系csdelecslistcsys激活坐标系cscirdsys改变显示坐标系nrotat旋转节点坐标系到激活坐标系nnangnlistnmodif对已有节点指定旋转角度esys将单元坐标系的方向调整到已经定义的局部坐标系rsys改变结果坐标系wplane定义工作平面nwplan用三节点定义工作平面kwplan用三关键点定义工作平面lwplanwpcsyswpstyl,statwpstyl,defakwpave将工作平面的原点移动到关键点的相关位置nwpavewpavewpoffswprotacswpla在工作平面的原点创建局部坐标系wpcsys利用局部坐标系还原一个已经定义的工作平面csys,wpcsys,4强迫坐标系跟随工作平面变化xclear在修改已经划分网格的实体模型前必须的操作chapter 2 建模2.1自底向上建模2.1.1点操作kklkbetwkfillkcenter由三点定义的圆弧的中心生成一个关键点kgenksymmktransource给未定义的节点或关键点定义一个缺省位置kmoveknodeklistkplot kselkdele/pnum,kp,1kdisthptcreatehptckeate创建硬点ksel,lselasel,硬点相关操作2.1.2线操作llarcbsplin生成三次拟合曲线circlesplinelang生成与一条线成一定角度的一条直线l2angltanl2tanlarea生成在一个面上两关键点之间最短的线ldraglrotatlfilltlstrlgenlsymmltranldivlcomblextndllistlplotlselldelelccat2.1.3面操作aaladragarotaafilltaskinaoffstarsysatranasubalistaplotaseladeleasumaccat2.1.4体操作vvavdragvtotatvoffstvextextoptvsweep通过扫掠相邻面的网格使已有未划分网格的体填充单元vgenvsymmvtranvlistvdelevplotvsel2.2自顶向下建模2.2.1面操作rectngblc4blc5pcirccyl4 cyl5rpolyrpr42.2.2体操作blockblc4blc5cylindcyl4cyl5rprismrpr4ptxyprism上述两个命令成对使用spheresph4sph5torus2.3布尔运算2.3.1布尔运算设置boptn2.3.2交运算linlainavinvlinaainvlinvlinpainpvinp2.3.2加运算aaddvadd2.3.3减运算lsblasbavsbvlsbalsbvasbvasblvsbalsbwasbwvsbwlcsl2.3.4分类运算2.3.5搭接运算vovlapaovlaplovlap2.3.6分割运算lptnaptnvptn2.3.7粘接运算lglueagluevglue2.3.8其他运算vdragvtotavextvoffst2.4移动和拷贝实体模型kgenlgenagenvgenksymmlsymmarsymvsymmktran ltranatranvtran2.4实体模型缩放kpscalelsscalearscalevlscale2.5实体模型加载sbctranbftrandtranftransftran2.6显示荷载标记/pbc/pbf/psf/psymb,dot,0节点和关键点位置小标记显示2.7实体模型荷载列表sbclistbfklistdklistdllistdalistfklistsfllistsfalist2.8质量和惯性的计算ksumlsumasumvsumgsumChapter 3 网格划分3.1 查看单元属性elistrlistmplistcslistslist3.2 分配单元属性kattlattaattvatt分配缺省属性type、real、mat、esys、secnum3.3 网格划分控制mshape,key,dimensionmshkeymshmidmopt网格划分选择器，该功能非常有用amap简化面映射网格划分fvmeshvsweepextopt,esize,val1,val2vclear清除单元划分shpp单元形状检查shfp,modify,value1,value2改变单元形状参数限制*get,par,elem,entnnum,shpar,itinum*vget,parr,elem,entnum,shpar,it1num,,,kloop恢复单元形状参数数据利用网格Accept/rject 提示，GUI方式为Main menu>preprocessor>meshing mesher opts中激活accept/rejectkclearlclearaclearvclear清除网格nrefineerefine krefinelrefinearefine细化局部网格timpvimp四面体网格改进mshmid,1修改曲边或曲面为直边单元Chapter 4直接生成和输入模型4.1节点操作nnkptmovefillngennscalequad从三节点的二次线上生成节点nsymntransfercenter从弧线的曲率中心定义一个节点nlistnplotndelenmodifndistnrotatnangnrrangnreadnwrite上述三个命令为读写节点数据文本文件4.2单元操作et! 组集单元属性表r! 组集单元属性表mp! 组集单元属性表tb! 激活一个数据表type,real,mat!指向单元属性elistrlistmplisttblistcsliste!定义单元elistdplotedeleegenesymengenensymesurf!在已生成单元外表面上生成表面单元lfsurfafsurfeintfgcgen!生成通用接触单元errangereadewriteemodifenmpchgemid!增加和删除边中节点4.3修改拓扑结构gapoptgaplistgapplotgapmergegapfinish4.4使用几何简化工具slsplot!定位微小的线slpplot!定位微小的环sarplot!定位微小的面lnmerge!合并线armerge!合并面lncollapse!收缩线arcollapse!收缩面arsplit!分割面vcvfill!删除内腔和凸台Chapter 5 加载TimeKbc!表示阶跃荷载与坡道荷载ddlistddeledkdklistdkdeledldllsitdldeledadalistdadelesbctran!约束边界条件转换dtrandsym,lab,normal,kcn5．1重新设置约束dsum,add!增加自由度约束d,item,value!接上个命令加自由度约束dcum,ignre!忽略自由度约束d,item,value!输入要忽略的自由度dcum!重新输入自由度约束上述五个命令结合使用5．2比例缩放约束值dofsels,vx!选择缩放约束dscale,value!缩放约束dofsel,all!重新激活所有dof标识5.3施加力fflistfdelefk,fklistfkdelesbctranfcumfscaleftransfsfscalesfcumsfbeamsfesflsfasftranbfcum,bfecum!重复体积荷载指定梯度荷载命令流sfgrad,pres,0,y,0,-25!在全局笛卡儿坐标系中y斜率为－25nsel!选择压力施加的节点sf,all,pres,500!在y=10处为250，在y=20处为0 bfunif!施加均布体荷载控制选项接temp命令acel惯性荷载cgloc!加速度施加位置cgomga!角速度dcgomg!角加速度domega!irlfomegaldread!耦合场荷载mode!施加轴对称荷载同时应用d,f,sf等命令5.4荷载步选项deltim!指定时间步的大小nsubst!指定子步数autots!激活时间步自动阶跃kbc!指定荷载步为阶跃或递增tref!指定参考温度kusetimint!激活或取消时间积分neqit!每个子步最大迭代次数cnvtol!收敛公差ncnv!中止分析选项outres!控制写入文件outpr!控制写入输出文件eresx!控制后处理观察单元积分点的值lswrite!写荷载步文件lsreadlsdelelsclear一组命令流/soludsfnsubst kbcoutresoutprlswtriteChapter 6 求解Eqslv!选择求解器类型/output!窗口输出求解过程文件lssolve1!按顺序读入荷载步文件求解一组命令流/soludsfnsubstkbcoutresoutprlswrite!写入荷载步文件一dsfnsubstkbcoutresoutprlswrite!写入荷载步二lssolve,1,2开始求解荷载步文件1和2 5.4.1矩阵参数定义参数一组命令流*dim,force,table,5,1*dim,pressure,tablel,6,1*dim,temp,table,2,1或者下列命令流force(1,1)=100,2000,2000,800,100force(1,0)=0,21.5,50.9,98.7,112force(0,1)=1pressure(1,1)=1000,1000,500,500,1000,1000 pressure(1,0)=0,35,35.8,74.4,76,112 pressure(0,1)=1temp(1,1)=800,75temp(1,0)=0,112temp(0,1)=1构造do循环求解tm_start=1e16!开始时间（必须大于0）tm_end=112!瞬态结束时间tm_incr=1.5!时间增量*do,tm,tm_start,tm_end ,tm_incr!tm从tm_start开始到tm_endtime,tm!时间值f,272,fy,force(tm)!随时间变化的力（节点272处，fy方向）nsel,………!在压力表面上选择节点sf,all,pres,pressure(tm)!随时间变化的压力nsel,all!激活全部节点nsel,….Bf,all,temp(tm)!选择有温度指定的节点Nsel,allSolve*enddoChapter 6 后处理Jobname.rst!结果文件Resume!读入数据文件Set,2,5!读入结果，表示将荷载步为2，子步为5 Subset!读入所选择的结果信息追加数据命令流/post1inres,nsol!节点dof求解的标志数据nsel,s,node,,1,5subset,1!从荷载步1开始将数据写入数据库nsel,s,node,,6,10append,2!将荷载步2的数据并入数据库nsel,s,node,,1,10prnsol,doflczero!清空数据库6.1定义单元表etable,kefl!指定更新项for exampleset,1!读入荷载步1 的结果etable,anc,ls,6!移入单元表数据set,2!读入荷载步2中结果但是ABC列仍然含有荷载步1的结果save,fname,ext!对数据表存盘etable,eraseetable,lab,eraesflread!将flotran的剩余文件读入数据库reset!初始化post1命令的数据库缺省部分6.2 在post1中观察结果plnsol plesolpletabpllsprnsol!列出指定的节点求解数据presol,elem!用表格形式列出结果prnsel!列出选定单元的指定结果prrsol!列出反作用荷载及作用荷载fsum!总体求和nforce!对所选的节点进行力、力矩求和spoint!指定力矩求和点pretabssum!对pretab中的列求和prevectprpathprsectprerr!列出所选单元的能量级的百分比误差priternsortesort!对单元按指定的结果项排序nusorteusort/stitle!用户化列表标题/format用户化列表标题/header用户化列表标题/paga用户化列表标题avers/ctype! 显示contour styleavprinpldisp/dscale!改变显示位移比例因子plvect!显示矢量/vscalepath!定义路径ppath!定义路径点pdef!映射到路径上plpath!显示路径结果plpagm!显示路径结果控制路径距离范围plpathprpath!prangeplpagmpcalc!在路径中执行算术运算pdot!点积pcross!叉积恢复路径数据命令流pselpasaveparesucscir沿路径插值数据命令流pdefpvect!沿路径插值数据/pbc!显示反作用力force!合力分解破碎显示plcrack/device,vector,on!指定显示破碎设备在结果数据中进行数学计算etable!引入单元列表calc!计算模块包括（sadd,smult,sexp等）example etable,abc,u,xsmult,abc2,abc,,2etable!输出abc,abc2列表calc模块包括sabs(对后续的单元表操作中使用绝对值)，sadd(在单元表中加入两个指定列)，sallow （对安全系数计算定义使用应力值），sexp（对单元表中两列进行幂运算及乘法运算），sfact(定义在后续的显示、选择或排序操作中执行何种安去系数的计算，sfcalc(计算安全系数)，smax，smin，smult，tallow，vcross，vdot，产生及组合荷载工况命令lcdeflcaselcoper6.3post26定义和存储post26变量forceshell!指定壳单元中的位置layerp26l!指定结果待储存的分层壳单元的层号nsolesolrforcergapf solu!定义解的总体数据存储变量plvarprvaraddderivequotvgetvputstore在发出timerange或nstore命令后使用store命令缺省为store,new,否则为store,merg存储数据mergenewappendalloc,n实例/post26nsol,2,23,u,yshell,topesol,3,20,23,s,xprvar,2,3shell,botesol,4,20,23,s,xstore,plesol,2,3,4!!numvar!增加变量数限值file!指定不同的文件名定义变量的其他命令nstoretimerangetvarvarnam!给变量赋名resetfileprtimenprint检查变量plvar!缺省的横坐标为变量1：静态或瞬态分析时表示时间，谐波分析时表示频率xvar!指定不同的变量号为横坐标/view/grid/gropt/xrange/yrange/axlab/grtyp计算结果列表命令nprint,prtimeextreme!打印设定的x和y范围内y变量的最大和最小值进行变量计算deriv!求导其他命令filldata!用多项式函数将数据填入变量data!将数据从文件中读出，然后通过/input命令读入vput!将数组参数移入一个变量vget!将post26变量移入数组参数Chapte 7 静力分析定义分析类型及分析选项antype(new analysis)antype(static)nelgeomsstifnropteqslv荷载步普通选项timensubst!时间步的数目deltim!时间步长kbc!渐进式或阶跃式加载autots!自动时间分步非线形选项neqitcnvtolncnvagclenpredlnsrchcrplim,crcrealive和ekillmpchg输出控制选项outpr!打印输出eresx!结果外推/config,nres!增加输出结果数savesolvefinish用/post1考察结果pldispplnsolplesolpletabpllsprnsolpresolprrsolpretabpriter!子步总计数据nsortesort用/post26考察结果nsolesolrforclplvarprvarextrem!列表变量Chapter 8 APDL常用函数ABC（x）!绝对值Sign(x,y)!返回值大小等于x，符号同y（y＝0时也返回正数）Exp(x)!指数函数Log(x)!自然对数Log10(x)!常用对数Sqrt(x)!求x的平方根Pwr!开方运算Nint(x)!求最接近x的整数Mod(x,y)!求x/y的余数（y＝0时返回0）Rand(x,y)!随机数发生器，随机数在x～y间平均分布Gdis(x,y)!正态分布函数，平均值为x，方差为y Sin(x)!三角函数，缺省情况下x的单位为弧度，可用命令*afun转换为角度Cos(x)!同上Tan(x)!同上Sinh(x)!双曲函数Cosh(x)!同上Tanh(x)!同上Asin(x)!反三角函数，缺省情况下返回值单位为弧度Acos(x)Atan(x)Atan2(y,x)!反双曲函数，缺省情况下返回值单位为弧度V alchr(cparm)!字符参数CPARM数值（如果CPARM含有非数字字符则返回0）Chrval(parm)数值参数PARM的字符值，小数位数取决于量级Upcase caprm !将字符串CPARM转换为大写Lwcase(CPARM)!将字符串CPARM转换为小写字符参数的应用作为宏程序文件名用于*use命令例子name=’macro’ ! macro is the name of a macro file*use,name ! calls macro用作*use 命令调用的宏的参数abc=’sx’*use,name,abc参数操作*status !参数列表parsav !保存参数parres !恢复命令数组型参数*dim !定义数组参数*set !数组赋值*vfill !给数组中的一列赋值*vedit !(gui)方式下赋值*vread 或*tread !从ASCII数据文件读入数值元素赋值例子多个元素赋值*dim,xyz,,12xyz(1)=1.1,23,3.1,3.2,6.5,2,6,5.2,25xyz(9)=-2,3,6.2,-5二维数组赋值(4×3)t2(1,1)=0.6,2,-1.2,2t2(1,2)=8,5,2.6,5.1 t2(1,3)=2e-4,4,5,2.7表数组参数force（5×1×1）force(0,1)=0,0.5,34,24,25.4,4force(1,0)=1e-6,0.5,3,2.3,33.2数组向量赋值*vfill,parr,func,con1,con2,con3,con4,con5,con6,con7, con8,con9,con10*vedit!对数组元素定义和修改向量运算*voper!代数运算*vfun!函数运算*vscfun!最大/最小元素、元素和、平均值、平方差等*vitrp!插值计算*vget!*vfill!*vread！*vwrite！矩阵运算(在运行前定义一个数组保存结果如*dim)*moper!矩阵乘法、联立方程求解、对指定行列排序、求两向量间的协方差、求两向量间的相关系数*mfun*mfouri*mfum!矩阵转置8.1 数据文件的输入和输出*cfopen,fname,ext,dir,loc*vwrite*cfclos举例有下列数据要写入文件year=2002month=3arrayval=61286103⎛⎫⎪⎪⎪⎝⎭命令流为：*cfopen,result,txt,c:\ansyswork,*vwrite,year,month(2f10.0)*vwrite,arrayval(1,1)(f10.3)*cfclos8.2 APDL宏程序设计后缀名必须为.max创建宏程序*vcreate举例*create,matprop,mac,macrosmp,ex,q,2.07e11mp,nuxy,1,0.27mp,dens,1,7835mp,kxx,1,42*end*cfwrite举例*cfopen!指定宏文件名和位置*cfwrite,*cfclose创建宏程序其他命令/tee,new/tee,apeendgui方式utility menu>macro>creat macro创建宏程序库macroname1./eof!宏程序块1结束macroname2./eof!宏程序块2结束执行宏程序/psearch!宏程序搜索*use,name,arg1,arg2,arg3,arg4,!执行宏程序举例：*use,/myaccout/macros/mymacro.macro!执行/myaccout/macros子目录下的宏程序mymacro.macro无条件转移举例：go,:branchq-----!This block of commands is skipped(not executed)-----:branch1条件转移*if val1,oper,val2,base!oper常用的有eq(相等),ne （不等于）,lt（小于）,.le（小于或等于）,gt（大于）,ge （大于或等于）,anlt,abgt *elseif或*else*endif重复命令执行举例e,1,2*repeat,5,0,1循环结构*do*if*exit*cycle*elseif*enddo相关命令*if ,,,,then*else宏程序中应用_status和_return宏程序中组件和集合cmcmdelecmeditcmgrp.CmlistCmsel8.3与gui的交互设计*abbr!定义缩略命令abbsav!保存工具栏修改abbres!恢复工具栏设置*ask!提示用户输入Chapter9高级技术分析9.1 子模型需要使用不同的文件名/filename生成子模型前需要在初始状态清除数据库/clear指定合适的节点旋转位移nrotat生成切割边界插值1.指定切割边界的节点例如：nsel,…nwrite!将其写入jobname.node2.重新选择所有节点并将数据库存入jobname.dballsel!重新选择所有节点save!存储数据库3.读入粗糙模型数据库resume4.进入post15.指向粗糙模型结果文件file或main menu>general postproc>data&file opts 6．读入结果文件中相应的数据set或main menu>general postproc>-read results-option7.开始切割边界插值cbdof8.退出post1(finish)并读入子模型数据库分析子模型1．进入求解器/solu2.定义分析类型antype(static)3.读入cbdof命令生成的由d命令组成的文件/input4.施加温度插值，读入bfint命令生成的由bf命令组成的文件/input5.指定自由度约束数值dcum,add6.指定计算节点体积荷载数值bfcun,add7.指定荷载步选项并开始计算solve9.2 子结构9.3单元生死控制9.3.1定义参考温度不用tref而用reft9.3.2加载和求解（1）定义第一个荷载步antype!指定分析类型nlgeom,on!如果是大变形需要打开nropt!设置牛顿－拉普森选项ekill!杀死单元estif!指定缩减因子举例：time,nlgeom,onnropt,fullestif!设定非缺省矩阵缩减因子（可选）esel,!选择在本荷载步中将不激活的单元ekill,esel,s,live!选择所有活动单元nsle,s!选择所有活动节点nsel,inve!选择所有非活动节点d,all,all,0nsel,allesel,alld,fsfbfsavesolve(2)后续荷载步time,esel,ekill,esel,eslive,fdele,d,fddele,savesolve(3)查看结果9.3.3使用ANSYS结果控制单元生死etable!识别关键单元esel!选择关键单元举例：/solu…..……!标准的求解过程solvefinish/post1set,!读取某一荷载步或时间步的计算结果etabel,strain,epro,eqv!将总应变存入单元表strain 中esel,s,etab,strain,0.30!选择所有总应变大于或等于0.30的单元finish/soluantype,,restekill,all!杀死选择的单元（总应变超过0.3）esel,all….….!继续求解。

1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

Ansys常用命令转动惯量计算公式：IA=WIDTH*THICH3/121、卡式坐标代号：0；圆柱坐标代号：1；球面坐标代号：2。

定义区域坐标系统：LOCAL,KCN,KCS,XC,YC,ZC,THXY,THYZ,THZX,PAR1,PAR2KCN：该区域坐标系统代号，大于10的号码KCS：区域坐标系统的属性（卡、圆、球）XC.YC,ZC：区域坐标与整体坐标系统原点的关系THXY,THYZ,THZX：区域坐标与整体坐标系统轴的关系声明坐标系统CSYS,KCN改变显示坐标系统：（列数据时）DSYS,KCN2、声明单位系统/UNITS,LABELLABEL=SI（公制，公尺、公斤、秒）LABEL=CSG（公制，公分、公克、秒）LABEL=BFT（英制，长度=FT）LABEL=BIN（英制，长度=IN，系统默认）3、元素属性命令定义元素类型：ET,ITYPE,ENAME,KOPT1,KOPT2,KOPT3,KOPT4,KOPT5,KOPT,6, INOPR ITYPE：元素类型号码，从1开始ENAME：元素名称，如BEAM3KOPT1：元素特性编码定义材料特性：MP,LAB,MA T,C0,C1,C2,C3,C4MA T：对应元素类型号码，表示该组材料特性属于ITYPE。

LAB：材料特性的类别，如杨氏系数（EX、EY、EZ）、密度（DENS）、泊松比（PRXY）定义实常数：R,NSET,R1,R2,R3,R4,R5,R6NEST：号码，通常从1开始4、节点命令定义节点：N,NODE,X,YX,Z,THXY,THYZ,THZX删除节点：NDELE,NODE1,NODE2,NINC节点复制：NGEN,ITIME,INC,NODE1,NODE2,NINC,DX,DY,DZ,SPACEITIME：复制的次数，包含自己本身INC：每次复制时节点号码的增加量DX,DY,DZ：每次复制时在现有坐标系统下，几何位置的改变量节点填充：FILL,NODE1,NODE2,NFILL,NSTRT,NINC,ITIME,INC,SPACE5、元素命令定义元素：E,I,J,K,L,M,N,O,P删除元素：EDEL,IEL1,IEL2,INC复制元素：EGEN,ITIME,NINC,IEL1,IEL2,6、号码重新排列：NUMCMP,LABELLABEL：NODE、ELEM、KP、LINE、AREA、VOLU、ALL1.荷载定义节点力：F,NODE,LAB,V ALUE,V ALUE2,NEND,NINCLAB：外力的形式（FX、FY、FZ、MX、MY、MZ）NODE,NEND,NINC：施力节点的范围删除节点力：FDELE,NODE,LAB,NEND,NINC节点自由度：D,NODE,LAB,V ALUE,V ALUE2,NEND,NINC,LAB2,LAB3,LAB4,LAB5,LAB6 LAB：约束的形式（UX、UY、UZ）删除约束：DDELE,NODE,LAB,NEND,NINC梁元素上的分布力：SFBEAM,ELEM,LKEY,LAB,V ALI,V ALJLKEY：力所施加面的号码，一般为1LAB：PRES（表示分布压力）元素上的分布力：（适用于非均匀的分布力）SFE,ELEM,LKEY,LAB,KV AL,V AL1,V AL2,V AL3,V AL4LKEY：元素的边（二维元素）或面（三维元素）的号码LAB：PRES（表示分布压力）删除元素上的分布力：SFEDELE,ELEM,LKEY,LAB节点间的分布力：（均匀荷载）SF,NLIST,LAB,V ALUE,V ALUE2NLIST：通常用NSEL的命令选择节点为ACTIVE节点，然后设定NLIST=ALL 删除节点间的分布力：SFDELE,NLIST,LAB节点选择命令：NSEL,TYPE,ITEM,COMP,VMIN,VMAX,VINC,KABSTYPE：选择方式(S：选择一组节点为ACTIVE节点；R：在现有节点中再选择节点；A：增加节点到现有节点中；U：在现有节点中删除某些点；ALL：选择全部节点)ITEM：资料卷标（NODE用节点号码选择；LOC用节点坐标选择）COMP：无（ITEM=NODE）；X(Y,Z)（ITEM=LOC）VMIN,VMAX,VINC：节点范围（ITEM=NODE）；坐标值（ITEM=LOC）2.结果显示变形结果：PLDISP,KUNDKUND：0（变形后的结构形状）；1（同时显示变形前后的结构形状）；2（同时显示变形前后的形状，但仅显示结构外观）图标元素的解答：PLESOV,ITEM,COMPITEM：察看何种解答COMP：ITME定义的分量ITEM COMPS X,Y,Z, 应力S 1,2,3 主应力S EQV 等效应力F X,Y,Z 结构力M X,Y,Z 结构力矩图标节点的解答：PLNSOV,ITEM,COMPITEM：察看何种解答COMP：ITME定义的分量ITEM COMPS X,Y,Z, 应力S 1,2,3 主应力S EQV 等效应力U X,Y,Z,SUM位移分量及向量位移ROT X,Y,Z,SUM 旋转位移分量及向量旋转位移F X,Y,Z 结构力M X,Y,Z 结构力矩将元素结果制成表格：ETABLE,LAB,ITEM,COMPLAB：字段名称图标表格资料：PLETAB,ITLAB,A VGLABITLAB：表格字段名称A VGLAB：NOA V（不平均共同节点的值）；A VG（平均）3.群组命令XDELE、XPLOT、XLIST、XGEN、XSEL、XSUM（计算X对象几何资料）、XMESH、XCLEAR 4.点命令K,NPT,X,Y,ZKFILL,NP1,NP2,NFILL,NSTRT,NINC,SPACEKSYMM,NCOMP（轴）,,NP1,NP2,NINC 复制一组点对称于某轴KL,NL1,RA TIO,NK1 在已知线上建立一个点，比例为P1至NK1长度与P1与P2长度之比6、线命令L,P1,P2,NDIV,SPACE,XV1,YV1,ZV1,XV2,YV2,ZV2LSTR,P1,P2LCOMB,NL1,NL2,KEEP 线合并，KEEP=0原线删除，KEEP=1保留LDIV,NL1,RA TIO,PDIV,NDIV,KEEP 线分割LSYMM,NCOMP,NL1,NL2,NINC,KINC, 复制一组线对称于某轴LARC,P1,P2,PCEND,RAD 圆弧CIRCLE,PCENT,RAD 圆7、面命令A,P1,P2,P3,P4,P5,P6,P7,P8,P9AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10ARSYM,NCOMP,NA1,NA2,NINC,KINC, 复制一组面对称于某轴AROTA T,NL1,NL2,NL3,NL4,NL5,NL6,PAX1,PAX2,ARC,NSEG 建立一组圆柱形面，绕着某轴（PAX1，PAX2为轴上两点），旋转一组线段，ARC为旋转角度RECTNG,X1,X2,Y1,Y2 建一矩形PCIRC,RAD1,RAD2,THETA1,THETA2 建一环面RPOLY,NSIDES,LSIDE,MAJRAD,MINRAD 建一正多边形8、体命令V,P1,P2,P3,P4,P5,P6,P7,P8V A,A1,A2,A3,A4,A5,A6,A7,A8,A9,A10VSYMM,NCOMP,NV1,NV2,NINC,KINC, 复制一组体对称于某轴VDRAG,NA1,NA2,NA3,NA4,NA5,NA6,NLP1,NLP2,NLP3 体由面沿线拉伸而成VROTA T,NA1,NA2,NA3,NA4,NA5,NA6,PAX1,PAX2,ARC,NSEG 建立圆柱形体BLOCK,X1,X2,Y1,Y2,Z1,Z2 建长方体BLC4,XCORNER,YCORNER,WIDTH,HEIGHT,DEPTH 建长方体BLC5,XCENTER,YCENTER,WIDTH,HEIGHT,DEPTH 建长方体CYLIND,RAD1,RAD2,Z1,Z2,THETA1,THETA2 圆柱CYL4,XCENTER,YCENTER,RAD1,THETA1,RAD2,THETA2,DEPTH 圆柱CYL5,XEDGE1,YEDGE1,XEDGE2,YEDGE2,DEPTH 实心圆柱CONE,RTOP,RBOT,Z1,Z2,THETA1,THETA2 圆锥9、网格化命令MSHKEY,KEY0：自由网格化；1：对应网格化；2：混合网格化。

1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

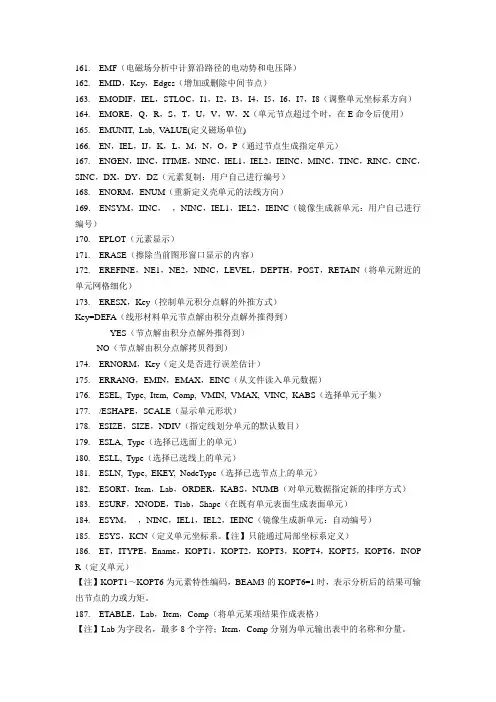

ANSYS常用命令总结大全161. EMF（电磁场分析中计算沿路径的电动势和电压降）162. EMID，Key，Edges（增加或删除中间节点）163. EMODIF，IEL，STLOC，I1，I2，I3，I4，I5，I6，I7，I8（调整单元坐标系方向）164. EMORE，Q，R，S，T，U，V，W，X （单元节点超过个时，在E命令后使用）165. EMUNIT, Lab, V ALUE(定义磁场单位)166. EN，IEL，IJ，K，L，M，N，O，P（通过节点生成指定单元）167. ENGEN，IINC，ITIME，NINC，IEL1，IEL2，IEINC，MINC，TINC，RINC，CINC，SINC，DX，DY，DZ（元素复制：用户自己进行编号）168. ENORM，ENUM（重新定义壳单元的法线方向）169. ENSYM，IINC，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：用户自己进行编号）170. EPLOT（元素显示）171. ERASE（擦除当前图形窗口显示的内容）172. EREFINE，NE1，NE2，NINC，LEVEL，DEPTH，POST，RETAIN（将单元附近的单元网格细化）173. ERESX，Key（控制单元积分点解的外推方式）Key=DEFA（线形材料单元节点解由积分点解外推得到）YES（节点解由积分点解外推得到）NO（节点解由积分点解拷贝得到）174. ERNORM，Key（定义是否进行误差估计）175. ERRANG，EMIN，EMAX，EINC（从文件读入单元数据）176. ESEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS（选择单元子集）177. /ESHAPE，SCALE（显示单元形状）178. ESIZE，SIZE，NDIV（指定线划分单元的默认数目）179. ESLA, Type（选择已选面上的单元）180. ESLL, Type（选择已选线上的单元）181. ESLN, Type, EKEY, NodeType（选择已选节点上的单元）182. ESORT，Item，Lab，ORDER，KABS，NUMB（对单元数据指定新的排序方式）183. ESURF，XNODE，Tlab，Shape（在既有单元表面生成表面单元）184. ESYM，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：自动编号）185. ESYS，KCN（定义单元坐标系。

步骤： （1）进入anasys 以同样工作名（2）进入求解器，并恢复数据库（3）antype, rest（4）指定附加的荷载（5）指定是否使用现有的矩阵（jobname.trl）（缺省重新生成）kuse: 1 用现有矩阵（6）求解multiframe restart:从以有结果的任一步继续（用不着）pred,sskey, ‐‐,lskey….. 在非线性分析中是否打开预测器sskey: off 不作预测（当有旋转自由度时或使用solid65时缺省为off）on 第一个子步后作预测（除非有旋转自由度时或使用solid65时缺省为on）‐‐ ： 未使用变量区lskey: off 跨越荷载步时不作预测（缺省）on 跨越荷载步时作预测（此时sskey必须同时on）注意：此命令的缺省值假定solcontrol为onautots, key 是否使用自动时间步长keyn: 当solcontrol为on时缺省为onoff: 当solcontrol为off时缺省为off1: 由程序选择（当solcontrol为on且不发生autots命令时在 .log文件中纪录“1” 注意：当使用自动时间步长时，也会使用步长预测器和二分步长NROPT, option,‐‐,adptky 指定牛顿拉夫逊法求解的选项OPTION: AUTO:程序选择FULL:完全牛顿拉夫逊法MODI:修正的牛顿拉夫逊法INIT：使用初始刚阵UNSYM：完全牛顿拉夫逊法，且允许非对称刚阵ADPTKY:ON: 使用自适应下降因子OFF：不使用自适应下降因子NLGEOM，KEYKEY: OFF:不包括几何非线性（缺省）ON：包括几何非线性ncnv, kstop, dlim, itlim, etlim, cplim 终止分析选项kstop: 0 如果求解不收敛，也不终止分析1 如果求解不收敛，终止分析和程序（缺省）2如果求解不收敛，终止分析,但不终止程序dlim：最大位移限制，缺省为1.0e6itlim: 累积迭代次数限制，缺省为无穷多etlim：程序执行时间（秒）限制，缺省为无穷cplim：cpu时间（秒）限制，缺省为无穷solcontrol ,key1, key2,key3,vtol 指定是否使用一些非线性求解缺省值key1: on 激活一些优化缺省值（缺省）CNVTOLMinref=0.01(对力和弯矩)NEQIT最大迭代次数根据模型设定在15~26之间ARCLEN如用弧长法则用较ansys5.3更先进的方法PRED除非有rotx,y,z或solid65，否则打开LNSRCH当有接触时自动打开CUTCONTROLPlslimit=15%, npoint=13SSTIF当NLGEOM,on时则打开NROPT,adaptkey关闭（除非：摩擦接触存在；单元12,26,48,49,52存在；当塑性存在且有单元20,23,24,60存在）AUTOS由程序选择off 不使用这些缺省值key2: on 检查接触状态（此时key1为on）此时时间步会以单元的接触状态（据keyopt(7)的假定）为基础当keyopt(2)=on 时，保证时间步足够小key3: 应力荷载刚化控制，尽量使用缺省值空：缺省，对某些单元包括应力荷载刚化，对某些不包括（查）nopl:对任何单元不包括应力刚化incp:对某些单元包括应力荷载刚化（查）vtol：outres, item, freq, cname 规定写入数据库的求解信息item: all 所有求解项basic 只写nsol, rsol, nload, strsnsol 节点自由度rsol 节点作用荷载nload 节点荷载和输入的应变荷载（？）strs 节点应力freq: 如果为n,则每n步（包括最后一步）写入一次none: 则在此荷载步中不写次项all: 每一步都写last: 只写最后一步（静力或瞬态时为缺省）1.1 载荷步nsubst, nsbstp, nsbmx, nsbmn, carry 指定此荷载步的子步数nsbstp: 此荷载步的子步数如果自动时间步长使用autots,则此数定义第一子步的长度；如果solcontrol打开，且3D面‐面接触单元使用，则缺省为1‐20步；如果solcontrol 打开，并无3D接触单元，则缺省为1子步；如果solcontrol关闭，则缺省为以前指定值；如以前未指定，则缺省为1）nsbmx, nsbmn：最多，最少子步数（如果自动时间步长打开）？time, time 指定荷载步结束时间注意：第一步结束时间不可为“0”f, node, lab, value, value2, nend, ninc 在指定节点加集中荷载node:节点号lab: Fx,Fy,Fz,Mx,My,Mzvalue: 力大小value2: 力的第二个大小（如果有复数荷载）nend,ninc：在从node到nend的节点（增量为ninc）上施加同样的力注意：（1）节点力在节点坐标系中定义，其正负与节点坐标轴正向一致sfa, area, lkey, lab, value, value2 在指定面上加荷载area: n 面号all 所有选中号lkey: 如果是体的面，忽略此项lab: presvalue: 压力值SFBEAM, ELEM, LKEY, LAB, VALI, VALJ, VAL2I, VAL2J, IOFFST, JOFFST对梁单元施加线荷载ELEM: 单元号，可以为ALL,即选中单元LKEY: 面载类型号，见单元介绍。

/PREP7 前处理的一些常用命令：ET，1，SOLID45 定义单元类型KEYOPT,1,2,1 单元选项（OPTION）MP,EX,1,100 定义材料参数，1为材料号tb，材料表（定义塑性、超弹性等）*dim,rr,array,3，2 定义数组rr为3行2列k,1,X，Y，Z 定义KEYPOINT1坐标LSTR，1，2 由1、2点生成线lesize 划分网格，尺寸定义NUMMRG,KP, , , ,LOW 压缩节点号asel ，选择面r，定义实常数wpro,,-90, 旋转工作平面esln,s 选择与节点相关的单元emodif,all,real,i 修改单元实常数amesh 对面划分网格type,2mat,2real,1esys,0 （或aatt）激活单元类型2，材料号2，实常数1，单元坐标系vsweep,all,,, 扫掠网格csys,4 激活坐标系4------------------------------------------------------------------------------------------------------------------------------- numstr,kp,100 !define the following keypoint number start with with the 100l,1,2,4 !如果CSYS=0则生成直线,如果CSYS=1则生成弧线,这个命令与当前的坐标系统有lsel , !取线wprof,,12 !移坐标alsv !拾取一选定实体上的所有面nsla !同理,拾取一选定面上的所有节点aatt,1,1,1 !等效于楼上的MAT,1 TYPE,1 REAL, 1对面定义属性mshke,0!网格格划分进行限定:采用FREE进行划分;网格形状为四边形或六面体mshape,1,2dvmesh ,2 !划分实体网格,后面的参数是实体编号如:2/solu !进入求解过程antype,static !选择求解类型为静力分析asel,s,loc,x,nslad,all,uy,,,,,roty,rotz !对选定的面上的所有节点施加UY ROTY ROTZ 的对称约束.allsel !恢复全部选择等效于:ASELL,ALL ESEL,ALL NSEL,ALLasel,s,,,1sfa,all,1,press,1000 !对选定的面1施加均布力1000allsel/stat,slou !显示求解状况solve/post1 !进入后处理set,list !列出求解的步数及相关信息set,last !读取最后一步结果plns,s,eqv,,1 !绘出节点的等效应力云图plns,epto,eqv !绘出节点的等效应变云图/post26 !进入时间后处理器plvar,2 !对以定义的变量2用曲线绘出/exit,save !退出并存盘好了,参照楼上师兄的命令,一个简单的ANSYS分析就进行完了.愿大家共同进步!!* --> k, l, a, v, e, n, cm, et, mp, r where ==>k --> Keypointsl --> Linesa --> Areav --> Volumese --> Elementsn --> Nodescm --> componentet --> element typemp --> material propertyr --> real constant$ --> d, f, sf, bf, ic, where ==>d --> DOF constraint (ux... in Structural, Temp in thermal,f --> Force Load ( Heat in thermal)sf --> Surface load on nodesbf --> Body Force on Nodes$* --> dk --> DOF constraints on KP (Vx,Vy,Pres... in CFD)dl --> DOF constraints on Linesda --> DOF constraints on Areasfk --> Force on Keypointssfl --> Surface load on Linessfa --> Surface load on Areassfe --> Surface load on element facesbfk --> Body Force on Keypointsbfl --> Body Force on Linesbfa --> Body Force on Areabfv --> Body Force on Volumesbfe --> Body Force on Elementsic --> Initial Conditions ",asba,p --> Subtract Area from Areaasbl,p --> Divide Area by linevsba,p --> Divide volume by Arealsbw,p --> Divide line by Workplanevsbw,p --> Divide volume by Workplaneasbw,p --> Divide area by Workplanevsbv,p --> subtract Volume by another volumevdrag,p --> Drag areas along a line to create a new volumeadrag,p --> Drag line along a line to create a new arealdrag,p --> Drag KP along a line to create a new linek,p ---> Allows user to pick KP in the Workplanel,p ---> Create lines from existing KPak,p ---> Create area from KPal,p ---> Create area from linesv,p ---> Create Volume from KPva,p ---> Create Volume from Arease,p ---> Create Elem from existing nodesen,p ---> Create Elem from nodesD,p --> To apply DOF on nodesDK,p --> To apply DOF on KeypointsDL,p --> Apply DOF on LinesDA,p --> Apply DOF on Areas ( symmetry or Anti-symmetry will be prompted) ****************16b. FORCE Loading:COMMAND SYNTAX : $*,pSee the valid combinations below:f,p --> Forces on nodesfk,p --> Force on Keypoints(fa,p or FV,p or FL,p ----> Since force cannot be applied on Lines or Area & volumes... this command does not exist.)sf,p --> Surface Load on a set of Nodessfl,p --> Surface Load on Linessfa,p --> Surface Load on Areasfe,p --> Surface Load on Element(SFk,p and SFV,p do not exist since pressure cannot be applied on a single Kp and neither can it be applied on a volume)****************16d. BodyForce Load: COMMAND SYNTAX : bf*,pSee the valid combinations below:bf,p --> Bodyforce Load on a set of Nodesbfk,p --> Bodyforce Load on KPbfl,p --> Bodyforce Load on Linesbfa,p --> Bodyforce Load on Areasbfv,p --> Bodyforce Load on Volumesbfe,p --> Bodyforce Load on E--------------------------------------------------------------------------------------------------------ANSYS具有混合网格剖分的功能。

ANSYS全部命令（非常有用_吐血积累）ANSYS一些命令(1)1， /PREP7 ！加载前处理模块2，/CLEAR,NOSTART ！清除已有的数据, 不读入启动文件的设置（不加载初始化文件）初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START ！清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ！定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ！指定标题4， F,2,FY,-1000 ！在2号节点上施加沿着-Y方向大小为1000N 的集中力6， FINISH ！退出模块命令7， /POST1 ！加载后处理模块8，PLDISP,2 ！显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ！用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ！以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ！以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ！以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 ！以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 ！以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ！定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ！定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST ！从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST；*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH ！退出以前的模块11, /CLEAR, START ！清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI ！申明采用国际单位制14 /NUMBER, 2 ！只显示编号, 不使用彩色/NUMBER, 0 ！显示编号, 并使用彩色15 /SOLU ！进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ！申明分析类型是静力分析（STATIC或者0）OUTPR, BASIC, ALL ！在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL ！指定输出所有节点的基本数据OUTPR,BASIC,LAST ！选择基本输出选项,直到最后一个荷载步OUTPR,,1 ！输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ！选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ！指定输出第1荷载步的内容OUTRES,ALL,0 ！设置将所有数据不记录到数据库。

Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1．定义参数、数组，并赋值.2．/prep7(进入前处理)定义几何图形：关键点、线、面、体定义几个所关心的节点，以备后处理时调用节点号。

设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表存盘3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语言8.理论手册Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1 定义参数、数组，并赋值.u dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时) 2 /prep7(进入前处理)2.1 定义几何图形：关键点、线、面、体u csys,kcnkcn , 0 迪卡尔zuobiaosi1 柱坐标2 球4 工作平面5 柱坐标系（以Y轴为轴心）n 已定义的局部坐标系u numstr, label, value 设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstru K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号u Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0”如果附有节点及单元，则一起拷贝。
