ANSYS命令翻译，每条加1-3分（已翻译365条）[free][color=red]常用命令，每条加1分（已翻译365条）[/color]A,P1,P2,........P18 连接点生成面P1-P18 生成面的点号(用键盘输入,最多18个),最少3个,如果p1=p,可以在图中拾取(仅在GUI中有效)注意: 点p1到p18一定按顺时针或逆时针方向沿面顺序输入,这个顺序也确定了面的法线正向(按右手法则)。
面包含相邻点间已生成的线，如果两点间不只存在一条线，将用最短的一条。
如果生成面的点大于4个，要求点和线在当前坐标系下坐标为常值（如面或柱）。
建议环形坐标系下实体建模不用此命令。
菜单：main>prepro cesso r>modeli ng>create>area>arbitr ary>throug h KPs[color=red]在大家的共同努力下，已经翻译了[/color][color=blue]365条[/color][color=red]命令，整理在附件中.[/free][/color][[i] 本帖最后由雨人于2008-10-4 13:56 编辑[/i]]Re:ANSYS命令中文版，每条加3分既然版主带头,那小生我也献丑来一段BLC4,0,0,200,100 创建一个长方形BLC 就是 block的简写.BLC4 通过脚点创建一个四边形或者是长方体.BLC4 命令的完整写法是 BLC4, XCORNE R, YCORNE R, WIDTH, HEIGHT, DEPTH= BLC4, X轴坐标值, Y轴坐标值,四边形的宽度, 四边形的高度, 四边形的深度(创建长方体时用到)由此可得:本题命令流的意思是:创建一个左下脚点坐标值为(0,0),宽度为200,高度为100的长方形(深度为0).菜单: Prepro cesso r > Modeli ng > Create > Areas> Rectan gle > By 2 Corner s [color=red]翻译不够完整，每条命令都有NOTE的，很重要[/color]Re:ANSYS命令翻译，每条加3分我也响应号召。
（完整版）ANSYS最常用命令流+中文注释（超级大全）ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。
keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。
如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。
同理，将v换成a 及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MA T，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MA T进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。
ansys命令流中文说明KB、KE: 待划分线的定向关键点起始、终止号SECNUM: 截面类型号u SECPLOT,SECID,MESHKEY 画梁截面的几何形状及网格划分SECID:由SECTYPE命令分配的截面编号MESHKEY：0：不显示网格划分1：显示网格划分u /ESHAPE, SCALE 按看似固体化分的形式显示线、面单元SCALE: 0:简单显示线、面单元1：使用实常数显示单元形状u esurf, xnode, tlab, shape 在已存在的选中单元的自由表面覆盖产生单元xnode: 仅为产生surf151 或surf152单元时使用tlab: 仅用来生成接触元或目标元top 产生单元且法线方向与所覆盖的单元相同，仅对梁或壳有效，对实体单元无效Bottom产生单元且法线方向与所覆盖的单元相反，仅对梁或壳有效，对实体单元无效Reverse 将已产生单元反向Shape: 空与所覆盖单元形状相同Tri 产生三角形表面的目标元注意：选中的单元是由所选节点决定的，而不是选单元，如同将压力加在节点上而不是单元上u Nummrg,label,toler, Gtoler,action,switch 合并相同位置的itemlabel: 要合并的项目node: 节点， Elem,单元，kp: 关键点（也合并线，面及点）mat: 材料，type: 单元类型，Real: 实常数cp：耦合项，CE：约束项，CE: 约束方程，All：所有项toler: 公差Gtoler：实体公差Action: sele 仅选择不合并空合并switch: 较低号还是较高号被保留（low, high）注意：可以先选择一部分项目，再执行合并。
如果多次发生合并命令，一定要先合并节点，再合并关键点。
合并节点后，实体荷载不能转化到单元，此时可合并关键点解决问题。
u Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元u Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值u NSLL,type, nkey 选择与所选线相联系的节点u nsla, type, nkey: 选择与选中面相关的节点type：s 选一套新节点r 从已选节点中再选a 附加一部分节点到已选节点u 从已选节点中去除一部分nkey: 0 仅选面内的节点1 选所有和面相联系的节点（如面内线，关键点处的节点）u esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元Type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组（？）Stat: 显示当前选择状态Item： Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号u ALLSEL, LABT, ENTITY 选中所有项目LABT: ALL: 选所有项目及其低级项目BELOW: 选指定项目的直接下属及更低级项目ENTITY: ALL: 所有项目（缺省）VOLU:体高级AREA:面LINE :线KP:关键点ELEM:单元NODE:节点低级u Tshap,shape 定义接触目标面为2D、3D的简单图形Shape: line:直线Arc:顺时针弧Tria:3点三角形Quad:4点四边形………….2.6 根据需要耦合某些节点自由度u cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotznode1-node17: 待耦合的节点号。
ansys命令中英文对照（全）ANSYS模块简介APDL换行与续行-APDL规定每行72个字符如果要写表达式A＝C1+C2 （C1与C2都为表达式可以用B=C1A=B+C2将一行拆成两行来做但是如果不是表达式，而是输入一个命令参数过多的话，可以用续行命令RMORE，格式如下：RMORE, R7, R8, R9, R10, R11, R12这个命令每次也只能输入6个参数，如果多于6个，可以重复使用RMORE就可以输入13-18，19-24等等。
另外，于上面续行相应的是换行，一行命令太短可以使用多个命令共一行$”，没有双引号。
这样就可以将一行变成多行使。
：）换行符是“ANSYS常见术语/命令对照表Utility Menu 实用菜单SA VE_DB 存储数据库RESUME_DB 恢复数据库Select Entity 选择实体Comp/Assembly 组元/集合Plot/Replot 画图/重新画图Pan,Zoom,Rotate…平移，缩放，旋转…WorkPlane(WP) 工作平面Coordinate System(CS) 坐标系Macro 宏Preference…优先设置…Preprocessor 前处理General Postproc 通用后处理TimeHist Postproc 时间历程后处理APDL ANSYS参数化设计语言Line Fillet 在两条线的过渡生成线Arbitrary 任意形状Cylinder 圆柱体Prism 棱柱体Cone 圆锥形Sphere 球形Polygon 多边形Stress 应力Strain 应变Displacement 位移DOF 自由度V on Mises(Stress) 平均应力Contour 等高线（图）Deformed/Undeformed shape 变形后/未变形的形状Results Summary 结果摘要Radiation Matrix 辐射矩阵Modeling 建模Meshing 划分网格Attribute 属性LS (Load Step) 载荷步Abort the program 终止程序added mass/unit length附加质量acrs .弧, 弧线,弧形affine 仿射ambiguous 模棱两可argc:argument count参数的个数argv:argument vector参数数组loads&Opts 载荷和载荷步设置align 对齐;annotation注解,注释,注记,批注annulus 环形antisoropic 各向异性apply u,rot on L图元拾取append 添加area moment of inertia 截面惯性矩arguments 实参base 基类body load 体载荷booleam 布尔boundary condition 边界条件bypass 绕过central china normal university 华中师范大学child 子类cone 圆锥contour 等高线cylinder 圆柱体DBCS double-byte character set双字节字符集deform 变形derived 派生类device context 设备描述表displacement 位移,约束displacement vector sum 合位移等值线图DOF:degrees of freedom 自由度elastic 弹性的EX 弹性模量existing table(在前处理阶段中输入的所有数据将构成ANSYS的集中式数据库,这个数据库由表构成,所以这时应该是已存在的表) exponentiate取幂指数化extension 扩展名extrude 突出，挤压F.E 有限元模型fillet倒圆角frame 帧identifier 标识符inertia 惯性,惯量initial strain初始应变integer 整数intersecting相交的isotropic 各向同性keypoint incrementmatrix 矩阵meshing划分网格MDI 多文档接口normal 正交；法线norm法向量ortho- 正直orthodox正统overlaid覆盖overload 重载pairwise 两两的parent 父类pentagon 五边形polygon 多边形,多角形polynomial 多项式plastic 塑性prism 棱柱projected location 预期位置PRXY 泊松比Query item查询的内容Rasterization 风格化Reaction 反作用reference number 参考编号scale factor 比例因子sbcs单字节字符集,只能表示西文字符，最大支持255个字符。
有限元分析软件ANSYS命令流中文说明4 4有限元分析软件ANSYS命令流中文说明4/42010-05-23 21：151设置分析类型ANTYPE，Antype,status,ldstep,action其中antype表示分析类型STATIC：静态分析MODAL：模态分析TRANS：瞬态分析SPECTR：谱分析2 KBC，KEY制定载荷为阶跃载荷还是递增载荷EKY=0递增方式KEY=1阶跃方式3 SOLVE开始一个求解运算4 LSSOLVE读入并求解多个载荷步5 TIME，time设置求解时间有时在分析中需要进入后处理，然后在保持进入后处理之前的状态的情况下接着算下去，可以使用以下的方法：PARSAV,ALL,PAR,TXT！PARSAV命令是储存ANSYS的参数，ALL代表所有参数，PAR是文件名，TXT是扩展名/SOLU ANTYPE,REST,CruStep-1,,CONTINUE！ANTYPE是定义分析类型的命令，REST代表重启动，CruStep代表本载荷步的编号PARRES,NEW,PAR,TXT！PARRES是恢复参数的命令，NEW表示参数是以刷新状态恢复，PAR和TXT 代表了储存了参数的文件名和扩展名如果有单元生死的问题，可以这样处理：ALLSEL,ALL*GET,E_SUM_MAX,ELEM,NUM,MAX！得到单元的最大编号，即单元的总数ESEL,S,LIVE！选中"生"的单元*GET,E_SUM_AL,ELEM,COUNT*DIM,E_POT_AL,E_SUM_MAX！单元选择的指示*DIM,E_NUM_AL,E_SUM_AL！单元编号的数组J=0！读出所选单元号*DO,I,1,E_SUM_MAX*VGET,E_POT_AL(I),ELEM,I,ESEL！对所有单元做循环，被选中的单元标志为"1"*IF,E_POT_AL(I),EQ,1,THEN J=J+1 E_NUM_AL(J)=I*ENDIF*ENDDO ALLSEL,ALL在重启动之后恢复单元生死状态*if,E_SUM_AL,ne,0,then*do,i,1,Num_Alive esel,a,E_NUM_AL(i)*enddo ealive,all allsel*endif/WINDOW,WN,XMIN,XMAX,YMIN,YMAX,NCOPY注意x的坐标是-1到1.67，y坐标是-1到1 Xmin=off on，FULL,LEFT,RIGH,TOP,BOT,LTOP,LBOT,RTOP,RBOT注意一个问题，除了1号窗口外，其他的不能用鼠标操作，只用先发/view 和/dist，然后用/replot。
Aa，1，2，4，3（由关键点生成面，注意关键点的顺序不能乱）accat，na1，na2由多个面连结生成一个面，以便于体的映射网格划分。
详见lccatadd，加运算，只能对二维和三维图形用此命令，分为aadd和vaddaadd，注意与ovlap（搭接）命令的区别Acel，0，10，0（在y方向施加重力加速度，相当于考虑结构自重。
在模型上施加重力时，一般输入10或9.8，而不是-10或-9.8）aclear，all（删除与所选面相关的节点和单元），见kclearadele，na1，na2，ninc，1（删除所选择的面，na1表示要删除的起始面，na2表示要删除的终止面，ninc表示增量，1表示删除面及附在该面上而不依附于其它实体的线、关键点，此处为0时则仅删除面）；删除所有选择的面时：adele，all，，，1；类似的还有kdele，ldele（只能删除没有划分网格的线段），ndele，edele等；Adrag,nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,nlp4,nlp5,nlp6由nl1…nl6沿着nlp1…nlp6扫掠生成面。
nl1…nl6相当于准线，nlp1…nlp6相当于母线。
如adrag,1,,,,,,2,3表示由线1沿着线2、3生成面aesize，all，27（指定面上划分单元大小，all表示对所有的面指定单元大小，也可以选择面的编号，27表示单元最大尺寸）AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10此命令由已知的一组直线（L1,…L10）围绕成面（Area），至少须要3条线才能形成面，线段的号码没有严格的顺序限制，只要它们能完成封闭的面积即可。
同时若使用超过4条线去定义面时，所有的线必须在同一平面上，以右手定则来决定面积的方向。
如果L1为负号，则反向。
Paths:Main Menu>Preprocessor>Create>Arbitrary>By Linesallsel，all，all（选择所有实体类型，后面两个all为系统默认，可以省略；第二选项还可以为below，第三选项还可以volu、area、line、kp、elem、node。
ANSYS常用命令大全ANSYS是目前广泛应用于工程仿真领域的软件之一。
在使用ANSYS进行仿真分析时，熟练掌握ANSYS的常用命令是非常重要的。
下面是ANSYS常用命令的大全：文件操作•/CLEAR：清除内存中所有的ANSYS对象。
•/TITLE：定义模型的名称。
•/SAVE，file.ans：将模型保存到指定的文件中。
•/RESUME，file.ans：恢复保存的模型。
•/EXIT：退出ANSYS。
几何模型操作•PLANEXX，n：建立以全局坐标系为基准的平面。
•N，x，y，z：在坐标值为x，y，z的点处创建一个节点。
•LINE，n1，n2：创建两个节点n1，n2之间的线段。
•AREA，n1，n2，n3，...：创建由n1，n2，n3等节点构成的面。
•LSEL，all：将所有线段选中。
•ASEL，all：将所有面选中。
•VSOL，all：将所有体单元选中。
材料操作•MP，EX，1，100E9：定义弹性模量为100GPa的材料属性。
•MP，NUXY，1，0.3：定义泊松比为0.3的材料属性。
•MP，DENS，1，7800：定义密度为7800kg/m3的材料属性。
•MP，ALPX，1，1E-5：定义线膨胀系数为1E-5/℃的材料属性。
•ET，1，SOLID185：定义实体单元类型为SOLID185。
网格操作•SMESH，ON：启用网格自适应功能。
•SMRTSIZE，1E-6：设置最小网格尺寸为1E-6m。
•LMESH，all：将所有线段用有限元网格划分。
•AMESH，all：将所有面用有限元网格划分。
•VMESH，all：将所有实体用有限元网格划分。
模拟操作•SOLVE，LS：使用线性静力分析方法求解结果。
•SOLVE，NH，SUBSTEP，5：使用非线性静力分析方法，步长为5进行求解结果。
•ANTYPE，0：定义进行静力分析的类型。
•ANTYPE，1：定义进行瞬态分析的类型。
•ANTYPE，2：定义进行谐响应分析的类型。

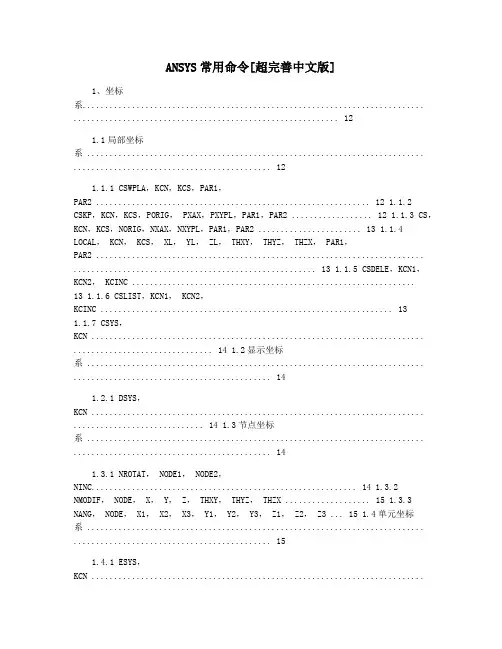

ANSYS常用命令[超完善中文版]1、坐标系............................................................................ .. (12)1.1局部坐标系 ........................................................................... .. (12)1.1.1 CSWPLA，KCN，KCS，PAR1，PAR2 ............................................................. 12 1.1.2 CSKP，KCN，KCS，PORIG， PXAX，PXYPL，PAR1，PAR2 .................. 12 1.1.3 CS，KCN，KCS，NORIG，NXAX，NXYPL，PAR1，PAR2 ....................... 13 1.1.4 LOCAL， KCN， KCS， XL， YL， ZL， THXY， THYZ， THZX， PAR1，PAR2 ......................................................................... ...................................................... 13 1.1.5 CSDELE，KCN1，KCN2， KCINC ...............................................................13 1.1.6 CSLIST，KCN1， KCN2，KCINC (13)1.1.7 CSYS，KCN .......................................................................... ............................... 14 1.2显示坐标系 ........................................................................... .. (14)1.2.1 DSYS，KCN .......................................................................... ............................. 14 1.3节点坐标系 ........................................................................... .. (14)1.3.1 NROTAT， NODE1， NODE2，NINC........................................................... 14 1.3.2 NMODIF， NODE， X， Y， Z， THXY， THYZ， THZX ................... 15 1.3.3 NANG， NODE， X1， X2， X3， Y1， Y2， Y3， Z1， Z2， Z3 ... 15 1.4单元坐标系 ........................................................................... .. (15)1.4.1 ESYS，KCN ....................................................................................................... 15 1.5结果坐标系 ........................................................................... .. (16)1.5.1 RSYS，KCN .......................................................................... .. (16)2、工作平面 ........................................................................... .. (17)2.1 新建工作平面 ........................................................................... (17)2.1.1 KWPLAN， WN， KORIG， KXAX，KPLAN ........................................... 17 2.1.2 NWPLAN， WN， NORIG，NXAX， NPLAN ........................................... 17 2.1.3 WPLANE， WN，XORIG， YORIG， ZORIG， XXAX， YXAX， ZXAX， XPLAN， YPLAN，ZPLAN ........................................................................ ............. 17 2.1.4 LWPLAN， WN， NL1，RATIO (18)2.1.5 WPCSYS， WN，KCN .......................................................................... ........... 18 2.2 控制工作平面的显示和样式 ........................................................................... (18)2.2.1 WPSTYL， SNAP， GRSPAC， GRMIN， GRMAX， WPTOL， WPCTYP， GRTYPE，WPVIS，SNAPANG ...................................................................... ......... 18 2.2.2 WPSTYL，STAT ......................................................................... .......................... 19 2.2.3 WPSTYL，DEFA ......................................................................... ......................... 19 2.3 移动工作平面 ........................................................................... (19)2.3.1 WPOFFS， XOFF， YOFF，ZOFF ................................................................ 19 2.3.2 KWPAVE， P1， P2， P3， P4， P5， P6， P7， P8， P9 .. (19)2.3.3 NWPAVE， N1， N2， N3， N4， N5， N6， N7， N8， N9 (20)2.3.4 WPAVE， X1， Y1， Z1， X2， Y2， Z2， X3， Y3， Z3 (20)2.4 旋转工作平面 ........................................................................... (20)2.4.1 WPROTA，THXY，THYZ，THZX (20)3、布尔操作 ........................................................................... .. (21)3.1 布尔操作的设置 ........................................................................... .. (21)3.1.1 BOPTN， Lab，Value ........................................................................ ............... 21 3.1.2 BTOL,PTOL ......................................................................... .. (21)3.2 相交操作 ........................................................................... .. (22)3.2.1 LINL， NL1， NL2， NL3， NL4， NL5， NL6， NL7， NL8， NL922 3.2.2 AINA， NA1， NA2， NA3， NA4， NA5， NA6， NA7， NA8，NA9........................................................................... .............................................................. 22 3.2.3 VINV，NV1， NV2， NV3， NV4， NV5， NV6， NV7， NV8，NV9........................................................................... .............................................................. 22 3.2.4 LINA，NL，NA ........................................................................... .................... 22 3.2.5 LINV， NL，NV ............................................................................................... 23 3.2.6 AINV， NA，NV ........................................................................... ................... 23 3.3 两两相交操作 ........................................................................... (23)3.3.1 LINP， NL1， NL2， NL3， NL4， NL5， NL6， NL7， NL8， NL9 23 3.3.2 AINP， NA1， NA2， NA3， NA4， NA5， NA6， NA7， NA8，NA9........................................................................... .............................................................. 23 3.3.3 VINP，NV1， NV2， NV3， NV4， NV5， NV6， NV7， NV8，NV9........................................................................... .............................................................. 24 3.4 相加操作 ........................................................................... .. (24)3.4.1 AADD， NA1， NA2， NA3， NA4， NA5， NA6， NA7， NA8，NA9........................................................................... .............................................................. 24 3.4.2 VADD，NV1， NV2， NV3， NV4， NV5， NV6， NV7， NV8，NV9........................................................................... .............................................................. 24 3.5 相减操作 ........................................................................... .. (25)3.5.1 LSBL， NL1， NL2， SEPO， KEEP1，KEEP2 ........................................ 25 3.5.2 ASBA， NA1， NA2，SEPO， KEEP1， KEEP2 ...................................... 26 3.5.3 VSBV，NV1， NV2， SEPO， KEEP1， KEEP2 (26)3.5.4 LSBA， NL， NA， SEPO， KEEPL，KEEPA .......................................... 26 3.5.5 LSBV， NL， NV，SEPO， KEEPL， KEEPV .......................................... 26 3.5.6 ASBV，NA， NV， SEPO， KEEPA， KEEPV .. (26)3.5.7 ASBL， NA， NL， --， KEEPA，KEEPL ................................................. 26 3.5.8 VSBA， NV，NA， SEPO， KEEPV， KEEPA ......................................... 27 3.6 利用工作平面相减操作 ........................................................................... .. (27)3.6.1 LSBW， NL， SEPO，KEEP ..........................................................................27 3.6.2 ASBW， NA， SEPO，KEEP .........................................................................27 3.6.3 VSBW， NV， SEPO，KEEP .........................................................................28 3.7 粘接操作 ........................................................................... .. (28)3.7.1 LGLUE， NL1， NL2， NL3， NL4， NL5， NL6， NL7， NL8，NL9........................................................................... .............................................................. 28 3.7.2 AGLUE，NA1， NA2， NA3， NA4， NA5， NA6， NA7， NA8，NA9........................................................................... .............................................................. 28 3.7.3 VGLUE，NV1， NV2， NV3， NV4， NV5， NV6， NV7， NV8，NV9........................................................................... .............................................................. 28 3.8 搭接操作 ........................................................................... .. (29)3.8.1 LOVLAP， NL1， NL2， NL3， NL4， NL5， NL6， NL7， NL8，NL9........................................................................... .............................................................. 29 3.8.2 AOVLAP，NA1， NA2， NA3， NA4， NA5， NA6， NA7， NA8， NA9.......................................................................... ............................................................... 29 3.8.3 VOVLAP， NV1， NV2， NV3， NV4， NV5， NV6， NV7， NV8，NV9........................................................................... .............................................................. 29 3.9 分割操作 ........................................................................... .. (30)3.9.1 LPTN， NL1， NL2， NL3， NL4， NL5， NL6， NL7， NL8，NL9........................................................................... .............................................................. 30 3.9.2 APTN，NA1， NA2， NA3， NA4， NA5， NA6， NA7， NA8，NA9........................................................................... .............................................................. 30 3.9.3 VPTN，NV1， NV2， NV3， NV4， NV5， NV6， NV7， NV8，NV9........................................................................... .. (30)4、自底向上创建几何模型 ........................................................................... .. (30)4.1 关键点 ........................................................................... (31)4.1.1 K， NPT， X， Y，Z ............................................................................ ......... 31 4.1.2 KL， NL1， RATIO，NK1 .......................................................................... .... 31 4.1.3 KNODE， NPT，NODE ......................................................................... .......... 31 4.1.4 KFILL， NP1， NP2， NFILL， NSTRT， NINC，SPACE ..................... 32 4.1.5 FKDELE, KPOI,Lab .......................................................................... ................ 32 4.1.5 KCENTER， Type， VAL1， VAL2， VAL3， VAL4，KPNEW ............. 32 4.1.6 KGEN， ITIME， NP1， NP2， NINC， DX， DY， DZ，KINC， NOELEM，IMOVE ........................................................................ ................................................... 34 4.1.7 KSYMM， Ncomp，NP1， NP2， NINC， KINC， NOELEM，IMOVE......................................................................... ................................................................ 35 4.1.8 KLIST， NP1， NP2， NINC，Lab .............................................................. 35 4.1.9 KPLOT， NP1， NP2， NINC，Lab ............................................................. 36 4.1.10 KSEL， Type， Item， Comp， VMIN， VMAX， VINC， KABS ...... 36 4.1.11 KDELE，NP1， NP2，NINC .......................................................................37 4.1.12 KDIST， KP1，KP2 .......................................................................... .............. 37 4.1.13 KMODIF， NPT， X， Y，Z (38)4.1.14 KMOVE， NPT， KC1， X1， Y1， Z1， KC2， X2， Y2， Z2....... 38 4.1.15 KTRAN， KCNTO， NP1， NP2， NINC， KINC， NOELEM，IMOVE......................................................................... ................................................................ 39 4.1.16 KPSCALE， NP1， NP2， NINC， RX， RY， RZ， KINC， NOELEM，IMOVE ........................................................................ ................................................... 40 4.2 线............................................................................ . (40)4.2.1 L， P1， P2， NDIV， SPACE， XV1， YV1， ZV1， XV2， YV2，ZV2：......................................................................... ................................................................ 41 4.2.2 LARC，P1，P2，PC，RAD .......................................................................... ..... 41 4.2.3 BSPLIN， P1， P2， P3， P4， P5， P6， XV1， YV1， ZV1， XV6，YV6，ZV6........................................................................... ......................................... 41 4.2.4 CIRCLE， PCENT， RAD，PAXIS， PZERO， ARC， NSEG .............. 42 4.2.5 SPLINE， P1， P2， P3， P4，P5， P6， XV1， YV1， ZV1， XV6， YV6，ZV6........................................................................... ......................................... 43 4.2.6 LANG， NL1， P3， ANG，PHIT， LOCAT ............................................. 44 4.2.7 L2ANG，NL1， NL2， ANG1， ANG2， PHIT1， PHIT2 (44)4.2.8 LTAN， NL1， P3， XV3， YV3，ZV3 ...................................................... 45 4.2.9 L2TAN，NL1，NL2 .......................................................................... ............... 45 4.2.10 LDRAG， NK1， NK2， NK3， NK4， NK5， NK6， NL1，NL2， NL3， NL4， NL5，NL6 .......................................................................... ............................. 46 4.2.11 LROTAT， NK1， NK2， NK3， NK4， NK5，NK6， PAX1， PAX2， ARC，NSEG ......................................................................... ....................................... 46 4.2.12 LFILLT， NL1， NL2， RAD，PCENT .................................................. 47 4.2.13 LSTR， P1，P2............................................................................ ................. 47 4.2.14 LAREA， P1， P2，4.2.15 LGEN， ITIME， NL1， NL2， NINC， DX， DY， DZ， KINC， NOELEM，IMOVE ........................................................................ ................................................... 48 4.2.16 LSYMM， Ncomp，NL1， NL2， NINC， KINC， NOELEM，IMOVE......................................................................... ................................................................ 48 4.2.17 LTRAN， KCNTO， NL1， NL2， NINC， KINC， NOELEM，IMOVE......................................................................... ................................................................ 48 4.2.18 LDIV， NL1， RATIO， PDIV， NDIV， KEEP .. (48)4.2.19 LCOMB， NL1， NL2，KEEP (49)4.2.20 LEXTND， NL1， NK1， DIST，KEEP ................................................. 49 4.2.21 LLIST， NL1，NL2， NINC， Lab (50)4.2.22 LPLOT， NL1， NL2，NINC (50)4.2.23 LSEL， Type， Item， Comp， VMIN， VMAX， VINC， KSWP ... 50 4.2.24 LDELE， NL1， NL2， NINC，KSWP ................................................... 52 4.2.25 LSSCALE，NL1， NL2， NINC， RX， RY， RZ， KINC， NOELEM，IMOVE ........................................................................ ................................................... 53 4.3 面............................................................................ . (53)4.3.1 A， P1， P2， P3， P4， P5， P6， P7， P8， P9， P10， P11， P12，P13， P14， P15， P16， P17，P18 (53)4.3.2 AL， L1， L2， L3， L4， L5， L6， L7， L8， L9， L10 (53)4.3.3 ADRAG， NL1， NL2， NL3， NL4， NL5， NL6， NLP1， NLP2， NLP3， NLP4，NLP5，NLP6 ......................................................................... ....................... 54 4.3.4 AROTAT， NL1， NL2， NL3， NL4， NL5， NL6，PAX1， PAX2， ARC，NSEG ......................................................................... ....................................... 54 4.3.5 AFILLT， NA1， NA2，RAD (55)4.3.6 ASKIN， NL1， NL2， NL3， NL4， NL5， NL6， NL7， NL8，.............................................................. 55 4.3.7 AOFFST，NAREA，DIST，KINC (56)4.3.9 AGEN， ITIME， NA1， NA2， NINC， DX， DY， DZ， KINC， NOELEM，IMOVE ........................................................................ ................................................... 56 4.3.10 ATRAN， KCNTO，NA1， NA2， NINC， KINC， NOELEM，IMOVE......................................................................... ................................................................ 56 4.3.11 ASUB， NA1， P1， P2， P3，P4 .......................................................... 57 4.3.12 ALIST，NA1， NA2， NINC， Lab ........................................................57 4.3.13 APLOT， NA1， NA2， NINC， DEGEN，SCALE ............................. 57 4.3.14 ASEL， Type， Item， Comp，VMIN， VMAX， VINC， KSWP .. 574.3.15 ADELE， NA1， NA2， NINC，KSWP ................................................. 59 4.3.16 ARSYM，Ncomp， NA1， NA2， NINC， KINC， NOELEM，IMOVE......................................................................... ................................................................ 59 4.3.17 ARSCALE， NA1， NA2， NINC， RX， RY， RZ， KINC， NOELEM，IMOVE ........................................................................ ................................................... 59 4.4 体............................................................................ . (60)4.4.1 V，P1，P2，P3，P4，P5，P6，P7，P8 ........................................................ 60 4.4.2 VA， A1，A2， A3， A4， A5， A6， A7， A8， A9， A10 ......... 60 4.4.3 VDRAG， NA1，NA2， NA3， NA4， NA5， NA6， NLP1， NLP2， NLP3， NLP4， NLP5，NLP6 ......................................................................... ........ 60 4.4.4 VROTAT，NA1，NA2，NA3，NA4，NA5，NA6，PAX1，PAX2，ARC，NSEG ......................................................................... ..................................................... 61 4.4.5 VOFFST， NAREA，DIST， KINC (61)4.4.6 VEXT， NA1， NA2， NINC， DX， DY， DZ， RX， RY， RZ .. 62 4.4.7 VGEN，ITIME， NV1， NV2， NINC， DX， DY， DZ， KINC， NOELEM，IMOVE ........................................................................................................................... 62 4.4.8 VSYMM， Ncomp，NV1， NV2， NINC， KINC， NOELEM，IMOVE......................................................................... ................................................................ 63 4.4.9 VTRAN， KCNTO， NV1， NV2， NINC， KINC， NOELEM，IMOVE......................................................................... ................................................................ 63 4.4.10 VLIST， NV1， NV2，NINC (64)4.4.11 VPLOT， NV1， NV2， NINC， DEGEN， SCALE .............................64 4.4.12 VSEL， Type， Item， Comp， VMIN， VMAX， VINC， KSWP .. 64 4.4.13 VDELE， NV1， NV2， NINC， KSWP： .............................................65 4.4.14 VLSCALE， NV1， NV2， NINC， RX， RY， RZ， KINC， NOELEM，IMOVE ........................................................................ (65)5、自顶向下创建几何模型 ........................................................................... .. (65)5.1 创建面素 ........................................................................... .. (65)5.1.1 RECTNG，X1，X2，Y1，Y2 .........................................................................65 5.1.2 BLC4， XCORNER， YCORNER， WIDTH， HEIGHT， DEPTH ...... 66 5.1.3 BLC5， XCENTER， YCENTER， WIDTH， HEIGHT， DEPTH ....... 66 5.1.4 PCIRC，RAD1，RAD2，THETA1，THETA2 (66)5.1.5 CYL4， XCENTER， YCENTER， RAD1， THETA1， RAD2， THETA2，DEPTH ........................................................................ .................................................... 67 5.1.6 CYL5， XEDGE1，YEDGE1， XEDGE2， YEDGE2， DEPTH .......... 67 5.1.7 RPOLY， NSIDES， LSIDE，MAJRAD， MINRAD .............................. 67 5.1.8 RPR4， NSIDES，XCENTER， YCENTER， RADIUS， THETA，DEPTH......................................................................... ................................................................ 68 5.2 创建体素 ........................................................................... .. (68)5.2.1 BLOCK，X1，X2，Y1，Y2，Z1，Z2 ........................................................... 68 5.2.2 CYLIND，RAD1，RAD2，Z1，Z2，THETA1，THETA2 (69)5.2.3 RPRISM， Z1， Z2， NSIDES， LSIDE， MAJRAD， MINRAD ........ 69 5.2.4 SPHERE， RAD1， RAD2， THETA1， THETA2 (69)5.2.5 SPH4， XCENTER， YCENTER， RAD1，RAD2 (70)感谢您的阅读，祝您生活愉快。
Aa，1，2，4，3（由关键点生成面，注意关键点的顺序不能乱）accat，na1，na2由多个面连结生成一个面，以便于体的映射网格划分。
详见lccatadd，加运算，只能对二维和三维图形用此命令，分为aadd和vaddaadd，注意与ovlap（搭接）命令的区别Acel，0，10，0（在y方向施加重力加速度，相当于考虑结构自重。
在模型上施加重力时，一般输入10或9.8，而不是-10或-9.8）aclear，all（删除与所选面相关的节点和单元），见kclearadele，na1，na2，ninc，1（删除所选择的面，na1表示要删除的起始面，na2表示要删除的终止面，ninc表示增量，1表示删除面及附在该面上而不依附于其它实体的线、关键点，此处为0时则仅删除面）；删除所有选择的面时：adele，all，，，1；类似的还有kdele，ldele（只能删除没有划分网格的线段），ndele，edele等；Adrag,nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,n lp4,nlp5,nlp6由nl1…nl6沿着nlp1…nlp6扫掠生成面。
nl1…nl6相当于准线，nlp1…nlp6相当于母线。
如adrag,1,,,,,,2,3表示由线1沿着线2、3生成面aesize，all，27（指定面上划分单元大小，all表示对所有的面指定单元大小，也可以选择面的编号，27表示单元最大尺寸）AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10此命令由已知的一组直线（L1,…L10）围绕成面（Area），至少须要3条线才能形成面，线段的号码没有严格的顺序限制，只要它们能完成封闭的面积即可。
同时若使用超过4条线去定义面时，所有的线必须在同一平面上，以右手定则来决定面积的方向。
如果L1为负号，则反向。
Paths:Main Menu>Preprocessor>Create>Arbitrary>By Linesallsel，all，all（选择所有实体类型，后面两个all为系统默认，可以省略；第二选项还可以为below，第三选项还可以volu、area、line、kp、elem、node。
