ANSYS命令详解(超全)

Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1．定义参数、数组，并赋值.2． /prep7(进入前处理)定义几何图形：关键点、线、面、体定义几个所关心的节点，以备后处理时调用节点号。

设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表存盘3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语言8.理论手册?Fini(退出四大模块，回到BEGIN层) /cle (清空内存，开始新的计算)1 定义参数、数组，并赋值.u dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type： array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时)2 /prep7(进入前处理)2.1 定义几何图形：关键点、线、面、体u csys,kcnkcn , 0 迪卡尔zuobiaosi1 柱坐标2 球4 工作平面5 柱坐标系（以Y轴为轴心）n 已定义的局部坐标系u numstr, label, value 设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstru K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号u Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0” 如果附有节点及单元，则一起拷贝。

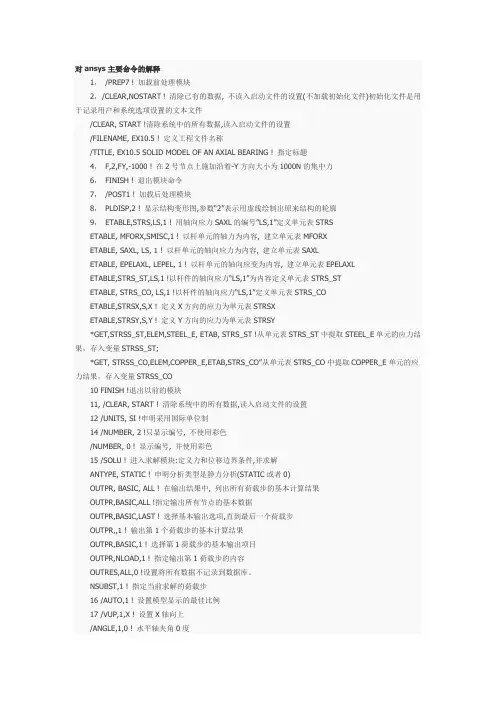

对ansys主要命令的解释1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析(STATIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。

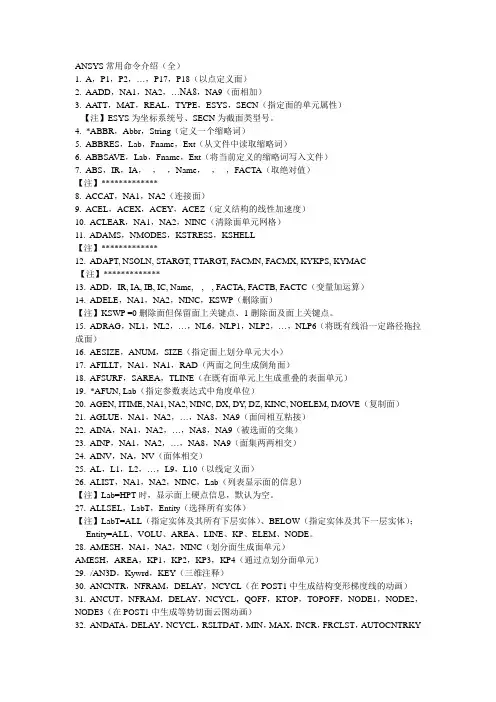

ANSYS常用命令介绍（全）1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MA T，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSA VE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

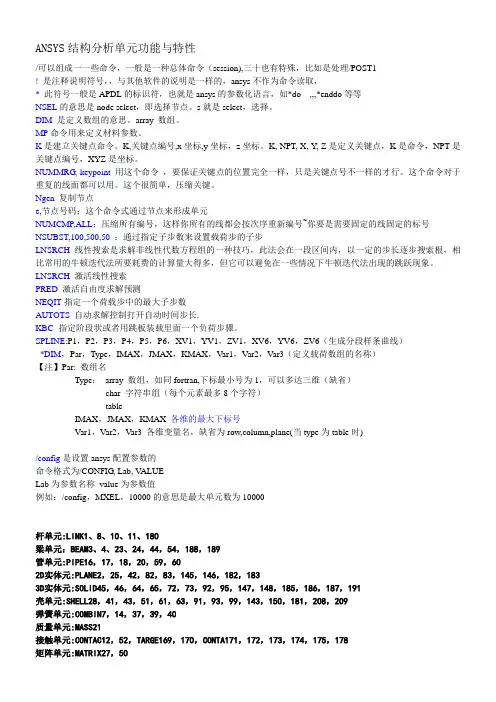

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。

s就是select，选择。

DIM是定义数组的意思。

array 数组。

MP命令用来定义材料参数。

K是建立关键点命令。

K,关键点编号,x坐标,y坐标，z坐标。

K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。

NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。

这个命令对于重复的线面都可以用。

这个很简单，压缩关键。

Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。

LNSRCH激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。

SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, V ALUELab为参数名称value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108，超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81，SOLID98，FLUID129，INFIN110，111，FLUID116，130界面单元:INTER192，193，194，195显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元单元名称简称节点数节点自由度特性备注LINK1 2D杆 2 Ux,Uy EPCSDGB常用杆元LINK8 3D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉或仅受压杆EDGB模拟缆索的松弛及间隙LINK11 3D线性调节器EGB模拟液压缸和大转动LINK180 3D有限应变杆EPCDFGB 另可考虑粘弹塑性E-弹性(Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent)等。

ANSYS常用命令详解1、AA，P1，P2，........P18 连接点生成面P1-P18 生成面的点号(用键盘输入，最多18个)，最少3个，如果p1=p，可以在图中拾取(仅在GUI中有效)，注意: 点p1到p18一定按顺时针或逆时针方向沿面顺序输入，这个顺序也确定了面的法线正向(按右手法则)。

面包含相邻点间已生成的线，如果两点间不只存在一条线，将用最短的一条。

如果生成面的点大于4个，要求点和线在当前坐标系下坐标为常值（如面或柱）。

建议环形坐标系下实体建模不用此命令。

菜单：main>preprocessor>modeling>create>area>arbitrary>through KPs2、AADDAADD, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9将分开的面相加生成一个面NA1, NA2,...为原来的面note：要相加的面要是共面的，相加后生成新面，原来的面将被删除，菜单：Main Menu>Preprocessor>Modeling>Operate>Booleans>Add>Areas3、AATTAATT, MAT, REAL, TYPE, ESYS, SECN指定所选的未划分网格的面的单元属性。

PREP7: MeshingMP ME ST DY <> PR EM <> FL PP EDMAT：指定给所选的未划分网格的面的材料号。

REAL：指定给所选的未划分网格的面的实常数号。

TYPE：指定给所选的未划分网格的面的单元类型号。

ESYS：指定给所选的未划分网格的面的坐标系号。

SECN：指定给所选的未划分网格的面的区域号。

注释：从所选的面中生成的面也将具有这些属性。

当面划分网格时将使用这些单元属性。

如果一个面在划分网格时，没有用此命令指定属性，那么该面的属性由当前的MAT,REAL,TYPE,ESYS,SECNUM命令的设置确定。

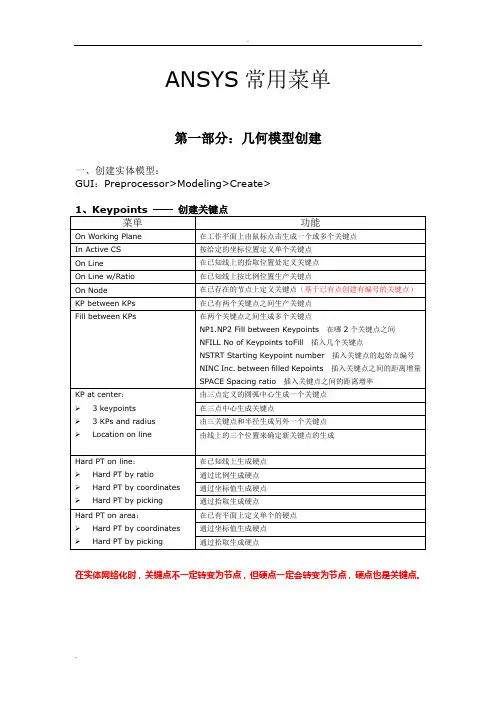

ANSYS常用菜单第一部分：几何模型创建一、创建实体模型：GUI：Preprocessor>Modeling>Create>在实体网络化时，关键点不一定转变为节点，但硬点一定会转变为节点，硬点也是关键点。

二、组合运算操作：GUI：Preprocessor>Modeling>Operate>2、Extend Line ——线延伸功能：沿已有线的方向并在线上的一个端点上拉伸线的长度三、移动和修改：GUI：Preprocessor>Modeling>Move/Modify>四、复制：GUI：Preprocessor>Modeling>Copy>五、镜像：GUI：Preprocessor>Modeling>Reflect>六、检查几何模型：GUI：Preprocessor>Modeling>Check Geom>七、删除操作：GUI：Preprocessor>Modeling>Delete>八、更新几何模型：GUI：Preprocessor>Modeling>Update Geom>功能：将以前分析所得的节点位移加到现在的有限元模型的节点上第二部分：网格划分技术一、给CAD实体模型分配属性：GUI：Preprocessor>Meshing>Mesh Attributes>二、网格划分工具：GUI：Preprocessor>Meshing>MeshTool> 三、单元尺寸控制：GUI：Preprocessor>Meshing>Size Cntrls>四、划分器选项设置：GUI：Preprocessor>Meshing>Mesher Opts> 五、连接操作：GUI：Preprocessor>Meshing>Concatenate>六、网格划分：GUI：Preprocessor>Meshing>Mesh>七、修改网格划分：GUI：Preprocessor>Meshing>Modify Mesh>八、检查网格：GUI：Preprocessor>Meshing>Check Mesh>九、清除网格：GUI：Preprocessor>Meshing>Clear>第三部分：施加载荷与求解过程一、分析类型：GUI：Preprocessor>Solution>Analysis Type>二、定义载荷：GUI：Preprocessor>Solution>Define Loads>1.载荷操作设置GUI：Preprocessor>Solution>Define Loads>Settings>2.施加结构载荷GUI：Preprocessor>Solution>Define Loads>Apply>Structural>3.删除载荷GUI：Preprocessor>Solution>Define Loads>Delete>4.载荷运算操作GUI：Preprocessor>Solution>Define Loads>Operate>三、求解计算：GUI：Preprocessor>Solution>Solve>第四部分：通用后处理器一、分析类型：GUI：Preprocessor>General Postproc>1.指定用于后处理的文件与结果数据GUI：Preprocessor> General Postproc >Data & File Opts>2.查看结果文件包含的结果序列汇总信息GUI：Preprocessor> General Postproc >Results Summary> 3.读入用于后处理的结果序列GUI：Preprocessor> General Postproc >Read Results>4.显示结果GUI：Preprocessor> General Postproc >Plot Results>5.列表显示结果GUI：Preprocessor> General Postproc >List Results>6.查询节点与单元结果GUI：Preprocessor> General Postproc >Query Results>7.控制结果输出选项GUI：Preprocessor> General Postproc >Options for Outp> 8.结果观察器GUI：Preprocessor> General Postproc >Results Viewer> 9.生成PGR文件GUI：Preprocessor> General Postproc >Write PGR File> 10. 单元表处理单元结果GUI：Preprocessor> General Postproc >Element Table>11. 抓取结果显示图片GUI：Utility Menu> PlotCtrls >Capture Image> GUI：Utility Menu> PlotCtrls >Hard Copy>To file 12. 动画显示结果GUI：Utility Menu> PlotCtrls >Animate>。

Ansys命令流大全（整理）1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSA V，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

ANSYS常用命令大全ANSYS是目前广泛应用于工程仿真领域的软件之一。

在使用ANSYS进行仿真分析时，熟练掌握ANSYS的常用命令是非常重要的。

下面是ANSYS常用命令的大全：文件操作•/CLEAR：清除内存中所有的ANSYS对象。

•/TITLE：定义模型的名称。

•/SAVE，file.ans：将模型保存到指定的文件中。

•/RESUME，file.ans：恢复保存的模型。

•/EXIT：退出ANSYS。

几何模型操作•PLANEXX，n：建立以全局坐标系为基准的平面。

•N，x，y，z：在坐标值为x，y，z的点处创建一个节点。

•LINE，n1，n2：创建两个节点n1，n2之间的线段。

•AREA，n1，n2，n3，...：创建由n1，n2，n3等节点构成的面。

•LSEL，all：将所有线段选中。

•ASEL，all：将所有面选中。

•VSOL，all：将所有体单元选中。

材料操作•MP，EX，1，100E9：定义弹性模量为100GPa的材料属性。

•MP，NUXY，1，0.3：定义泊松比为0.3的材料属性。

•MP，DENS，1，7800：定义密度为7800kg/m3的材料属性。

•MP，ALPX，1，1E-5：定义线膨胀系数为1E-5/℃的材料属性。

•ET，1，SOLID185：定义实体单元类型为SOLID185。

网格操作•SMESH，ON：启用网格自适应功能。

•SMRTSIZE，1E-6：设置最小网格尺寸为1E-6m。

•LMESH，all：将所有线段用有限元网格划分。

•AMESH，all：将所有面用有限元网格划分。

•VMESH，all：将所有实体用有限元网格划分。

模拟操作•SOLVE，LS：使用线性静力分析方法求解结果。

•SOLVE，NH，SUBSTEP，5：使用非线性静力分析方法，步长为5进行求解结果。

•ANTYPE，0：定义进行静力分析的类型。

•ANTYPE，1：定义进行瞬态分析的类型。

•ANTYPE，2：定义进行谐响应分析的类型。

Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1．定义参数、数组，并赋值.2． /prep7(进入前处理)定义几何图形：关键点、线、面、体定义几个所关心的节点，以备后处理时调用节点号。

设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表存盘3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语言8.理论手册Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1 定义参数、数组，并赋值.u dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type： array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时)2 /prep7(进入前处理)2.1 定义几何图形：关键点、线、面、体u csys,kcnkcn , 0 迪卡尔zuobiaosi1 柱坐标2 球4 工作平面5 柱坐标系（以Y轴为轴心）n 已定义的局部坐标系u numstr, label, value 设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstru K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号u Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0” 如果附有节点及单元，则一起拷贝。

Aa，1，2，4，3（由关键点生成面，注意关键点的顺序不能乱）accat，na1，na2由多个面连结生成一个面，以便于体的映射网格划分。

详见lccatadd，加运算，只能对二维和三维图形用此命令，分为aadd和vaddaadd，注意与ovlap（搭接）命令的区别Acel，0，10，0（在y方向施加重力加速度，相当于考虑结构自重。

在模型上施加重力时，一般输入10或9.8，而不是-10或-9.8）aclear，all（删除与所选面相关的节点和单元），见kclearadele，na1，na2，ninc，1（删除所选择的面，na1表示要删除的起始面，na2表示要删除的终止面，ninc表示增量，1表示删除面及附在该面上而不依附于其它实体的线、关键点，此处为0时则仅删除面）；删除所有选择的面时：adele，all，，，1；类似的还有kdele，ldele（只能删除没有划分网格的线段），ndele，edele等；Adrag,nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,n lp4,nlp5,nlp6由nl1…nl6沿着nlp1…nlp6扫掠生成面。

nl1…nl6相当于准线，nlp1…nlp6相当于母线。

如adrag,1,,,,,,2,3表示由线1沿着线2、3生成面aesize，all，27（指定面上划分单元大小，all表示对所有的面指定单元大小，也可以选择面的编号，27表示单元最大尺寸）AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10此命令由已知的一组直线（L1,…L10）围绕成面（Area），至少须要3条线才能形成面，线段的号码没有严格的顺序限制，只要它们能完成封闭的面积即可。

同时若使用超过4条线去定义面时，所有的线必须在同一平面上，以右手定则来决定面积的方向。

如果L1为负号，则反向。

Paths:Main Menu>Preprocessor>Create>Arbitrary>By Linesallsel，all，all（选择所有实体类型，后面两个all为系统默认，可以省略；第二选项还可以为below，第三选项还可以volu、area、line、kp、elem、node。

一‎、定义材料‎号及特性‎mp‎,lab,‎mat,‎co, ‎c1,……‎.c4 ‎lab:‎待定义的‎特性项目（‎e x,al‎p x,re‎f t,pr‎x y,nu‎x y,gx‎y,mu,‎d ens）‎‎ex: ‎弹性模量‎‎n uxy:‎小泊松比‎‎alpx‎:热膨胀‎系数‎ re‎f t: 参‎考温度‎ r‎e ft: ‎参考温度‎‎p rxy:‎主泊松比‎‎gxy:‎剪切模量‎‎mu: ‎摩擦系数‎‎d ens:‎质量密度‎mat‎:材料编‎号（缺省为‎当前材料号‎）c ‎材料特性值‎，或材料之‎特性，温度‎曲线中的常‎数项c‎1-c4:‎材料的特‎性-温度曲‎线中1次项‎，2次项，‎3次项，4‎次项的系数‎‎二、定义D‎P材料：‎首先‎要定义EX‎和泊松比：‎M P，EX‎，MAT，‎……‎‎‎‎‎‎‎ M‎P，NUX‎Y，MAT‎，……‎定义DP材‎料单元表（‎这里不考虑‎温度）：T‎B，DP，‎M AT‎进入单元表‎并编辑添加‎单元表：T‎B DATA‎，1，C ‎‎‎‎‎‎‎‎‎‎TBDA‎T A，2，‎ψ‎‎‎‎‎‎‎‎‎ TB‎D ATA，‎3，…… ‎如定义：‎E X=1E‎8，NUX‎Y=0.3‎，C=27‎，ψ=45‎的命令如下‎：MP‎，EX，1‎，1E8 ‎MP，N‎U XY，1‎，0.3 ‎TB，D‎P，1‎T BDAT‎A，1，2‎7TB‎D ATA，‎2，45这‎里要注意的‎是，在前处‎理的最初，‎要将角度单‎位转化到“‎度”，即命‎令：*af‎u n,de‎g‎三、单元‎生死载荷步‎!‎第一个载荷‎步T‎I ME,.‎.. !设‎定时间值（‎静力分析选‎项）‎N LGEO‎M,ON ‎!打开大位‎移效果‎NROP‎T,FUL‎L !设定‎牛顿－拉夫‎森选项‎ESTI‎F,...‎!设定非‎缺省缩减因‎子（可选）‎ES‎E L,..‎. !选择‎在本载荷步‎中将不激活‎的单元‎EKIL‎L,...‎!不激活‎选择的单元‎ES‎E L,S,‎L IVE ‎!选择所有‎活动单元‎NSL‎E,S !‎选择所有活‎动结点‎NSEL‎,INVE‎!选择所‎有非活动结‎点（不与活‎动单‎‎‎‎‎‎‎元相‎连的结点）‎D,‎A LL,A‎L L,0 ‎!约束所有‎不活动的结‎点自由度（‎可‎‎‎‎‎‎‎选）‎NSE‎L,ALL‎!选择所‎有结点‎ESEL‎,ALL ‎!选择所有‎单元‎D,...‎!施加合‎适的约束‎F,.‎.. !施‎加合适的活‎动结点自由‎度载荷‎SF,.‎.. !施‎加合适的单‎元载荷‎BF,.‎.. !施‎加合适的体‎载荷‎S AVE ‎SOL‎V E‎请参阅TI‎M E,NL‎G EOM,‎N ROPT‎,ESTI‎F,ESE‎L,EKI‎L L,NS‎L E,NS‎E L,D,‎F,SF和‎B F命令得‎到更详细的‎解释。

ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。

keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。

如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。

同理，将v换成a 及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens） ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MA T，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MA T进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。

Ansys常用命令详解ansys常用命令的中文翻译1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

ANSYS部分命令详解A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．ABBSAV，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

*AFUN，Lab在参数表达式中，为角度函数指定单位．Lab：指定将要使用的角度单位．有３个选项．RAD：在角度函数的输入与输出中使用弧度单位（默认）DEG：在角度函数的输入与输出中使用度单位．STAT：显示该命令当前的设置（即是度还是弧度）．Agen, itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove ！面积复制命令。

ANSYS常用命令的详细解释1.复制命令EGEN,ITIME, NINC, IEL1, IEL2, IEINC, MINC, TINC, RINC, CINC, SINC, DX, DY, DZ单元复制命令是将一组单元在现有坐标下复制到其他位置，但条件是必须先建立节点，节点之间的号码要有所关联。

ITIME:复制次数，包括自己本身。

NINC: 每次复制元素时，相对应节点号码的增加量。

IEL1,IEL2,IEINC:选取复制的元素，即哪些元素要复制。

MINC:每次复制元素时，相对应材料号码的增加量。

TINC:每次复制元素时，类型号的增加量。

RINC:每次复制元素时，实常数表号的增加量。

CINC:每次复制元素时，单元坐标号的增加量。

SINC:每次复制元素时，截面ID号的增加量。

DX, DY, DZ:每次复制时在现有坐标系统下，节点的几何位置的改变量。

2、定义局部坐标：LOCAL,KCN,KCS,XC,YC,ZC,THXY,THYZ,THZX,PAR1,PAR2KCN:坐标系统代号，大于10的任何一个号码都可以。

KCS:局部坐标系统的属性。

KCS=0 卡式坐标；KCS=1 圆柱坐标；KCS=2 球面坐标；KCS=3 自定义坐标；KCS=4 工作平面坐标；KCS=5 全局初始坐标。

XC,YC,ZC:局域坐标与整体坐标系统原点的关系。

THXY,THYZ,THZX:局域坐标与整体坐标系统X、Y、Z轴的关系。

3、声明单位：/UNITS,LABELLABEL=SI （公制，米、千克、秒）LABEL=CSG （公制，厘米、克、秒）LABEL=BFT （英制，长度=ft英尺）LABEL=BIN （英制，长度=in英寸）4、定义节点的集中力：F,NODE,Lab,VALUE,VALUE2,NEND,NINCNODE:节点号码。

Lab:外力的形式。

Lab=FX,FY,FZ,MX,MY,MZ(结构力学的方向、力矩方向)=HEAT(热学的热流量)=AMP,CHRG(电学的电流、载荷)=FLUX(磁学的磁通量)VALUE:外力的大小。

ANSYS全部命令（非常有用_吐血积累）ANSYS一些命令(1)1， /PREP7 ！加载前处理模块2，/CLEAR,NOSTART ！清除已有的数据, 不读入启动文件的设置（不加载初始化文件）初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START ！清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ！定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ！指定标题4， F,2,FY,-1000 ！在2号节点上施加沿着-Y方向大小为1000N 的集中力6， FINISH ！退出模块命令7， /POST1 ！加载后处理模块8，PLDISP,2 ！显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ！用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ！以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ！以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ！以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 ！以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 ！以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ！定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ！定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST ！从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST；*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH ！退出以前的模块11, /CLEAR, START ！清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI ！申明采用国际单位制14 /NUMBER, 2 ！只显示编号, 不使用彩色/NUMBER, 0 ！显示编号, 并使用彩色15 /SOLU ！进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ！申明分析类型是静力分析（STATIC或者0）OUTPR, BASIC, ALL ！在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL ！指定输出所有节点的基本数据OUTPR,BASIC,LAST ！选择基本输出选项,直到最后一个荷载步OUTPR,,1 ！输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ！选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ！指定输出第1荷载步的内容OUTRES,ALL,0 ！设置将所有数据不记录到数据库。
