绝对手机结构设计好资料

一款手机的完整结构设计过程前言2005年9月我曾写过一篇《一个完整产品的结构设计过程》，发表在开思网，链接是/thread-210891-1-10.html。

这一篇《一款手机的完整结构设计过程》写于2008年12月份，那时候我刚从朋友的设计公司出来，想想今后不做设计了，这些年的经验别荒废了，自己作个总结吧。

现在看来，当初的想法是对的，只是手机功能不断提升，制造工艺不断改进，有些设计间隙和设计参数到现在已经不太合适了，就算是给初学者提供一个参考吧，大家可以多关注设计的思路，先做什么，后做什么。

至于参数，可以照用，但不必太过固执，多听听有经验的同事的建议，自己及时做出调整和总结。

我现在任职于金立结构部，目睹了金立在智能机领域从无到有，从底端到高端不断发展的过程。

很想抽时间再做一份《一款智能手机的完整结构设计过程》，因为从2011开始，智能手机在市场上的份额迅速扩大，而智能手机在结构设计上又有许多和功能手机不一样的地方，确实有必要总结一下了。

好了，废话不多说，以下是2008年的《一款手机的完整结构设计过程》的完整版，附带全部原图，谢谢各位读者！目录一，主板方案的确定二，设计指引的制作三，手机外形的确定四，结构建模1.资料的收集2.构思拆件3.外观面的绘制4.初步拆件5.建模资料的输出五，外观手板的制作和外观调整六，结构设计1.止口线的制作2.螺丝柱的结构3.主扣的布局4.上壳装饰五金片的固定结构5.屏的固定结构6.听筒的固定结构7.前摄像头的固定结构8.省电模式镜片的固定结构9.MIC的固定结构10.主按键的结构设计11.侧按键的结构设计B胶塞的结构设计13.螺丝孔胶塞的结构设计14.喇叭的固定结构15.下壳摄像头的固定结构16.下壳装饰件的结构设计17.电池箱的结构设计18.马达的结构设计19.手写笔的结构设计20.电池盖的结构设计21.穿绳孔的结构设计七.报价图的资料整理八,结构设计优化九,结构评审十,结构手板的验证十一,模具检讨十二,投模期间的项目跟进十三,试模及改模十四,试产一，主板方案的确定在手机设计公司，通常分为市场部（以下简称MKT），外形设计部（以下简称ID），结构设计部（以下简称MD）。

手机结构设计标准（详细分类珍藏版）字体: 小中大| 打印发表于: 2007-7-02 07:13 作者: wildfire 来源: SupeSite/X-Space社区门户一．天线的设计1，PIFA双频天线高度≥7mm,面积≥600mm2，有效容积≥5000mm3 PIFA2，三频天线高度≥7.5mm,面积≥700mm2，有效容积≥5500mm33，PIFA天线与连接器之间的压紧材料必须采用白色EVA(强度高/吸波少)4，圆形外置天线尽量设计成螺母旋入方式非圆形外置天线尽量设计成螺丝锁方式。

5，外置天线有电镀帽时，电镀帽与天线内部外壳不要设计成通孔式,否则ESD难通过。

6，内置单棍天线，电子器件离开天线X方向10(低限8)，天线尽量*壳体侧壁，天线倾斜不得超过5度，PCB天线触点背面不允许有金属。

7，内置双棍天线如附图所示，效果非常不好，硬件建议最好不要采用8，天线与SIM卡座的距离要大于30MM GUHE电工天线，周围3mm以内不允许布件，6mm以内不允许布超过2mm高的器件，古河天线正对的PCB板背面平面方向周围3mm 以内不允许有任何金属件二．翻盖转轴处的设计：1，尽量采用直径5.8hinge，2，转轴头凸出转轴孔2.2，5.8X5.1端与壳体周圈间隙设计单边0.02,2D图上标识孔出模斜度为03，孔与hinge模具实配，为避免hinge本体金属裁切毛边与壳体干涉，4，5.8X5.1端壳体孔头部做一级凹槽(深度0.5,周圈比孔大单边0.1)，5，4.6X4.2端与壳体周圈间隙设计单边0.02,,2D图上标识孔出模斜度为0，6，孔与hinge模具实配，hinge尾端(最细部分)与壳体周圈间隙设计0.17，深度方向5.8X5.1端间隙0，4.6X4.2端设计间隙≥0.2,试模适配到装入方便,翻盖无异音,T1前完成8，壳体装配转轴的孔周圈壁厚≥1.0 非转轴孔周圈壁厚≥1.29，主机、翻盖转轴孔开口处必须设计导向斜角≥C0.210，壳体非转轴孔与另壳体凸圈圆周配合间隙设计单边0.05,不允许喷漆，深度方向间隙≥0.2,试模适配到装入方便,翻盖无异音,T1前完成11，凸圈凸起高度1.5,壁厚≥0.8，内要设计加强筋(见附图)12，非转轴孔开口处必须设计导向斜角≥C0.2，凸圈必须设计导向圆角≥R0.213，HINGE处翻盖与主机壳体总宽度，单边设计0.1,试模适配到喷涂后装入方便,翻盖无异音,T1前完成14，翻转部分与静止部分壳体周圈间隙≥0.315,翻盖FPC过槽正常情况开到中心位，为FPC宽度修改留余量16,转轴位置胶太厚要掏胶防缩水17,转轴过10万次的要求，根部加圆角≥R0.3（左右凸肩根部）18,hinge翻开预压角5～7度（2.0英寸以上LCM双屏翻盖手机采用7度）；合盖预压为20度左右19,拆hinge采用内拨方式时，hinge距离最近壳体或导光条距离≥5。

手机结构设计资料汇总(pdf 72页) 手机结构设计资料大全目录1、手机设计技术规范2、手机设计注意事项3、手机的一般结构4、手机结构授课讲义5、手机设计指南6、手机机构设计浅谈7、手机设计中的机械结构8、结构部标准设计说明—— (Light guide)9、手机结构设计中的问题与解决方案10、B enQ台湾机构工程师的设计感受11、P ro/E技巧Q&A十则 12、手机结构设计经验点滴13、手机结构设计须知14、手机结构设计指南之总体设计15、手机结构总揽16、结构工程师之制图规范手机设计技术规范1：基本原则：每一种新的结构都要有出处如果采用全新的形式。

在一款机器上最多只用一处。

任何结构方式均以易做为准。

用结构来决定ID 。

非ID 决定MD 。

控制过程要至少进行3次项目评审。

一次在做模具之前。

（ID 与MD共同参与）第二次为T1后。

第三次为T2（可以没有）在上市前进行最终的项目评审。

考虑轻重的顺序：质量-结构-ID –成本其文件体系采用项目评审表的形式。

必须有各个与会者签字。

项目检查顺序：按照表格顺序严格评审（此表格不能公布）。

评审结果签字确认。

设计：1)建模前应该先根据规划高度分析，宽度分析与长度分析，目的是约束ID 的设计。

2)建模时将硬件取零件图纸的最大值（NND 厂商通常将公差取为正负0.1,气死我了）3)设计尺寸基本上为二次处理后的尺寸（NND 模具厂肯定反对了，哈哈）4)手机的打开角度为150-155，开盖预压为4-7度（建议5度）。

合盖预压为20度左右 5)壁厚必须在1.0以上(为了防止缩水，可以将基本壁厚作到1.5，此时一定要注意胶口的选择)。

6)胶口的选择一定要考虑熔接线的位置，注意7)尽力减少配合部分（但是不代表减少必要的配合）。

8)音腔高度在1.2以上（实际情况应该是空间尺寸要足够大，对不同的产品其数值会不同，最好采用MIC SPEAKER RECERVE的厂商建议值）。

手机结构设计指南手机的结构设计都是有规律可循的，现总结和归纳以往在手机设计方面的经验，重点阐述对于机械结构设计的要求，使设计过程更加规范化、标准化，以利于进一步提高产品质量，设计出客户完全满意的产品。

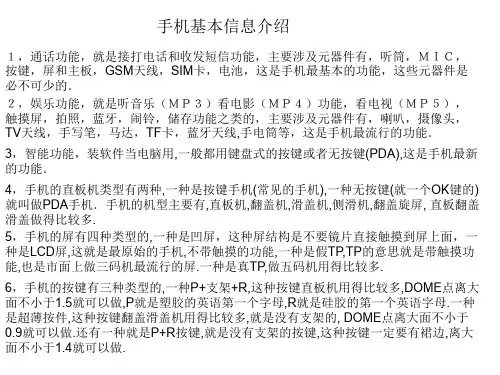

一. 手机的一般形式目前市面上的手机五花八门，每年新上市的手机达上千款，造型各异，功能各有千秋。

但从结构类型上来看，主要有如下五种：1．直板式Candy bar2．折叠式Clamshell3．滑盖式Slide4．折叠旋转式Clamshell & Rotary5．直板旋转式Candy bar & Rotary本设计指南将侧重于前四种比较常见的类型。

一般手机结构主要包含几个功能模块:外壳组件(Housing)，电路板(PCBA)，显示模块(LCD)，天线(Antenna)，键盘(keypad)，电池(Battery)。

但随着手机的具体功能和造型不同，这些模块又会有所不同，下面以几种常见手机为例来简单介绍一下手机上的结构部件。

图1-1是一款直板式手机的结构爆炸图。

图1-1对于直板型手机，主要结构部件有：显示屏镜片（LCD LENS ）前壳(Front housing)显示屏支撑架( LCD Frame ) 键盘和侧键(Keypad/Side key)按键弹性片(Metal dome ) 键盘支架(Keypad frame)后壳(Rear housing ) 电池（Battery package）电池盖（Battery cover）螺丝/螺帽（screw/nut ）电池盖按钮（Button）缓冲垫（Cushion）双面胶(Double Adhesive Tape/sticker)以及所有对外插头的橡胶堵头Rubber cover等如果有照相机，还会有照相机镜片Camera lens和闪光灯Flash LED镜片有时根据外观的要求，还会有装饰件Decoration对于不换外壳的直板机，通常是用4到6颗M1.6-M2.0的螺丝将前后壳固定，辅助以侧边和顶部4到6对卡勾Snap来增强壳体之间的连接和美工缝的均匀。

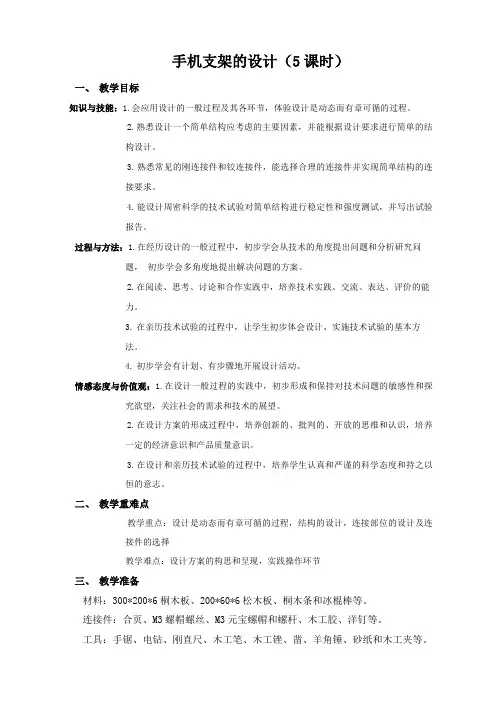

手机支架的设计（5课时）一、教学目标知识与技能：1.会应用设计的一般过程及其各环节，体验设计是动态而有章可循的过程。

2.熟悉设计一个简单结构应考虑的主要因素，并能根据设计要求进行简单的结构设计。

3.熟悉常见的刚连接件和铰连接件，能选择合理的连接件并实现简单结构的连接要求。

4.能设计周密科学的技术试验对简单结构进行稳定性和强度测试，并写出试验报告。

过程与方法：1.在经历设计的一般过程中，初步学会从技术的角度提出问题和分析研究问题，初步学会多角度地提出解决问题的方案。

2.在阅读、思考、讨论和合作实践中，培养技术实践、交流、表达、评价的能力。

3.在亲历技术试验的过程中，让学生初步体会设计、实施技术试验的基本方法。

4.初步学会有计划、有步骤地开展设计活动。

情感态度与价值观：1.在设计一般过程的实践中，初步形成和保持对技术问题的敏感性和探究欲望，关注社会的需求和技术的展望。

2.在设计方案的形成过程中，培养创新的、批判的、开放的思维和认识，培养一定的经济意识和产品质量意识。

3.在设计和亲历技术试验的过程中，培养学生认真和严谨的科学态度和持之以恒的意志。

二、教学重难点教学重点：设计是动态而有章可循的过程，结构的设计，连接部位的设计及连接件的选择教学难点：设计方案的构思和呈现，实践操作环节三、教学准备材料：300*200*6桐木板、200*60*6松木板、桐木条和冰棍棒等。

连接件：合页、M3螺帽螺丝、M3元宝螺帽和螺杆、木工胶、洋钉等。

工具：手锯、电钻、刚直尺、木工笔、木工锉、凿、羊角锤、砂纸和木工夹等。

设计资料：几种手机架的模型、几种铰链接设计的产品和相关结构设计的资料。

技术试验器材：钩码，定滑轮，电风扇，铁架台，弹簧秤等。

四、教学过程 （一）发现与明确问题（第1课时）设计流程 教师活动学生 活动观察发现 图片并展示图片，提出关于手机放置的问题，并要求学生思 回答教 问题考怎么解决提出的问题。

教师总结：无论是处于使用还是 师提出 闲置的状态，支架可以使手机呆在一个最理想的角落，让 的问题 你触手可及，十分方便。

手机整机结构设计规范手机结构配合间隙设计规范(版本V1.0)变更记录目录变更记录………………………………………………………………………………………………………………目录………………………………………………………………………………………………………………………前沿………………………………………………………………………………………………………………………第一章手机结构件外观面配合间隙设计…………………………………………………………1.1镜片(lens) ……………………………………………………………………………………………….1.2按键(keys) ……………………………………………………………………………………………….1.3电池盖(batt-cover) …………………………………………………………………………………..1.4外观面接插件(USB.I/O等) ……………………………………………………………………..1.5螺丝塞……………………………………………………………………………………………………… 1.6翻盖机相关…………………………………………………………………………….……………….1.7滑盖机相关…………………………………………………………………………….………………. 第二章手机机电料配合间隙设计……………………………………………………………………2.1听筒(receiver)…………………………………………………………………….…………………..2.2喇叭(speaker)…………………………………………………………………….……………………2.3马达(motor)…………………………………………………………………….………………………2.4显示屏(LCM)…………………………………………………………………….…………………….2.5摄像头(camera)…………………………………………………………………….…………………2.6送话器(mic)…………………………………………………………………….………………………2.7电池(battery)…………………………………………………………………….……………………2.8 USB/IO/Nokia充电器……………………………………………………….……………………..2.9 连接器……………………………………………………….……………………..……………………2.10卡座……………………………………………………….………………………………………………2.11灯(LED)…………………………………………………………………….……………………………2.12转轴…………………………………………………………………….…………………………………2.13滑轨…………………………………………………………………….…………………………………前沿随着公司的不断发展,设计队伍的不断壮大,新机型越来越多,为了避免以往错误的再次发生,提高前端设计统一性、高效性,总结了以后设计经验,模具生产制造,生产线装配生产中案例经验,希望在大家设计时能给予参考.由于人员及接触面有限,难免有遗漏和不完善之处,希望大家能及时指出并反馈我归纳更新.相信在大家的共同努力下(HQ)的High Quality能更好的体现,推出更多的精品项目.1.1 镜片(lens):1).lens 是平板切割: A=B=0.07mm;2).lens 是注塑:A=B=0.1mm;3).壳料皮革漆:A=0.15mm;备注: lens与按键直接接触: B尺寸按照按键间隙设计.图1.1.1 图1.1.2图1.1.3 图1.1.4 备注:不建议图1.1.4设计,因为镜片高出壳体容易磨花.1.2 按键:1).主按键:A).按键四周与壳间隙0.15mm;B).键帽之间间隙0.15mm;C).导航键外框周圈间隙0.20mm;OK键周圈间隙0.15mm;D).键帽高出壳A=0.3~0.4mm;导航键高出功能键键帽B=0.5mm.图1.2.1 图1.2.22).侧按键:A).侧按键与壳周圈间隙0.12mm.B).侧按键高出壳料A=0.4~0.5mm; PowerKey时,A=0mm.图1.2.3 图1.2.41.3 电池盖:1).电池盖与壳间隙:A=B=0.05mm;2).电池盖表面与壳表面间隙:C=0mm.若电池盖为金属时,C=-0.05mm.即金属电池盖比壳小0.05mm.图1.3.11.4外观面接插件(USB.I/O等):1). 一般客户USB和耳机口与壳间隙A=B=0.2mm; 品牌客户耳机口与壳间隙 A=0.15mm.图1.4.11.5螺丝塞(Screw_cover):1).螺丝塞为Rubber时,与壳间隙0.0mm.图1.5.12). 螺丝塞为P+R时: A=0.05mm.1.6.1翻盖BC壳间隙:A=0.3~0.4mm.图1.6.11.6.2翻盖转轴轴肩配合间隙:图1.6.2-1图1.6.2-2 局部放大1.7.1滑盖BC壳间隙: A=0.3mm.2.1听筒(receiver)检查列表:1. 检查spec ,确认3D 是否与spec 一致;2. receiver 前音腔必须密封;3. receiver 出音面积需≧3.0mm2;跑道型出音孔宽≧W0.6mm;圆形出音孔≧∮1.0mm;4. receiver 需设计拆卸槽,建议宽度W1.5mm 以上,并设计到底部;5.receiver 间隙配合:四周间隙单边0.1mm,工作高度0配;6. 若receiver 装配在金属壳内,则弹片根部必须做避让,防止短路;7. 引线式receiver 需注意理线空间;2.1.1前音腔必须密封:2.1.2 出音孔设计: 出音面积需≧3.0mm22.1.3拆卸槽设计:2.1.4间隙配合设计:2.1.5装配金属壳时,弹片避让 : 2.1.6 (预留)2.2喇叭(speaker)检查列表:1. 检查spec ,确认3D是否与spec一致;2. spk前音腔必须密封;3. spk前音腔高度≧0.3mm;超大喇叭前音腔1.0mm(具体参照spec);4. spk出音孔面积需比spk发声面积≧15%,音乐手机需≧18%;5.spk间隙配合:四周间隙单边0.1mm,工作高度0配;6. 引线式spk 需注意理线空间;2.2.1前音腔必须密封,前音腔高度0.3mm(超大喇叭H1.0mm):2.2.2 Spk配合间隙:2.2.3出音孔面积:2.3马达(motor)检查列表:1. 检查spec ,确认3D 是否与spec 一致;2. spk 前音腔必须密封;3. spk 前音腔高度≧0.3mm;超大喇叭前音腔1.0mm(具体参照spec);4. spk 出音孔面积需比spk 发声面积≧15%,音乐手机需≧18%;5.spk 间隙配合:四周间隙单边0.1mm,工作高度0配;6. 引线式spk 需注意理线空间;2.3.1装配方向: 双面胶粘贴支架上,泡棉朝上2.3.2 配合间隙: 1).扁平型:2).半圆柱型(包括焊线/弹片式):备注: 选用半圆柱型,避免使用全圆柱型.3).SMT 型:2.3.3 (预留)半圆型2.4显示屏(LCM):检查列表:1.检查spec ,确认3D是否与spec一致;2. LCM配合间隙设计;3.壳料开口设计和LENS丝印设计;2.4.1 LCM配合间隙设计:LCM的4边(塑胶或金属屏蔽框)与定位槽间隙0.1mm;LCM定位槽4个角落设计避让槽:L 2.0*W0.2mm4个角落避让槽设计避让槽设计0.5mm2)Z 方向:2.4.2壳料开口设计和LENS 丝印设计:2.4.3 (预留)2.5摄像头(Camera):检查列表:1.检查spec ,确认3D 是否与spec 一致;2.摄像头配合间隙设计;3.壳料开口设计和LENS 丝印设计; 2.5.1配合间隙设计:定位原则: 必须使用摄像头底部基座定位,不可以用头部圆形花瓣定位(不同供应商头部花瓣尺寸会略有差异). 1).定位尺寸:2)定位筋骨形式:2.5.2 壳料开口及lens丝印设计:2.6送话器(Mic):检查列表:1.检查spec ,确认3D 是否与spec 一致;2.MIC 配合间隙设计;2.6.1 MIC 选型:1).目前整机都建议选择半包或全包式MIC; 2).目前半包式MIC 尺寸如下图:2.6.2 MIC 配合间隙设计: 径向间隙0.05mm;厚度方向与壳体0配合;1). MIC 竖放:建议做成如下形式: 壳体上对应MIC 本体焊盘做避让单边0.3mm 以上.2).MIC 横放:2.6.3 MIC备注:注意开孔位置:避免开在单个键帽内部.2.6.4 结构部分MIC 常见问题: 1).MIC 回声;A. 如果是主叫有回音的话，可以调节音频参数中的STMR 可以改善如果是被叫有回音的话，可能是你的结构做的不合理，像MIC 和REC 在同一平面形成了回声腔体或者是REC 和MIC 中的一个不密闭，在手机内部形成了回声的腔体；产生通话回音的原理是在直板手机中，受话器和麦克风都在一个机壳里面，而且是连通的。

手机结构设计资料大全目录1、手机设计技术规范2、手机设计注意事项3、手机的一般结构4、手机结构授课讲义5、手机设计指南6、手机机构设计浅谈7、手机设计中的机械结构8、结构部标准设计说明 —— (Light guide)9、手机结构设计中的问题与解决方案10、B enQ台湾机构工程师的设计感受11、P ro/E技巧Q&A十则12、手机结构设计经验点滴13、手机结构设计须知14、手机结构设计指南之总体设计15、手机结构总揽16、结构工程师之制图规范手机设计技术规范1：基本原则：每一种新的结构都要有出处如果采用全新的形式。

在一款机器上最多只用一处。

任何结构方式均以易做为准。

用结构来决定ID 。

非ID 决定MD 。

控制过程要至少进行3次项目评审。

一次在做模具之前。

（ID 与MD共同参与）第二次为T1后。

第三次为T2（可以没有）在上市前进行最终的项目评审。

考虑轻重的顺序：质量-结构-ID –成本其文件体系采用项目评审表的形式。

必须有各个与会者签字。

项目检查顺序：按照表格顺序严格评审（此表格不能公布）。

评审结果签字确认。

设计：1)建模前应该先根据规划高度分析，宽度分析与长度分析，目的是约束ID 的设计。

2)建模时将硬件取零件图纸的最大值（NND 厂商通常将公差取为正负0.1,气死我了）3)设计尺寸基本上为二次处理后的尺寸（NND 模具厂肯定反对了，哈哈）4)手机的打开角度为150-155，开盖预压为4-7度（建议5度）。

合盖预压为20度左右5)壁厚必须在1.0以上(为了防止缩水，可以将基本壁厚作到1.5，此时一定要注意胶口的选择)。

6)胶口的选择一定要考虑熔接线的位置，注意7)尽力减少配合部分（但是不代表减少必要的配合）。

8)音腔高度在1.2以上（实际情况应该是空间尺寸要足够大，对不同的产品其数值会不同，最好采用MIC SPEAKER RECERVE的厂商建议值）。

9)粘胶的宽度必须在4mm以上（大部分厂商可以作到3。

结构设计注意事项z PCBA-LAYOUT及ID评审是否OKz标准件/共用件z内部空间、强度校核：z根据PCBA进行高度，宽度（比较PCBA单边增加2.5~~3.0,或按键/扣位处避空）与长度分析。

z装配方式，定位与固定；z材料，表面工艺，加工方式，z成本，周期，采购便利性；塑料壳体设计1．材料的选取ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受到冲击，不承受可靠性测试中结构耐久性测试的部件），如手机内部的支撑架(Keypad frame，LCD frame)等。

还有就是普遍用在要电镀的部件上（如按钮，侧键，导航键，电镀装饰件等）。

目前常用奇美PA-727，PA757等。

PC+ABS：流动性好，强度不错，价格适中。

适用于绝大多数的手机外壳，只要结构设计比较优化，强度是有保障的。

较常用GE CYCOLOY C1200HF。

PC：高强度，贵，流动性不好。

适用于对强度要求较高的外壳（如翻盖手机中与转轴配合的两个壳体，不带标准滑轨模块的滑盖机中有滑轨和滑道的两个壳体等，目前指定必须用PC材料）。

较常用GE LEXAN EXL1414和Samsung HF1023IM。

在对强度没有完全把握的情况下，模具评审Tooling Review时应该明确告诉模具供应商，可能会先用PC+ABS生产T1的产品，但不排除当强度不够时后续会改用PC料的可能性。

这样模具供应商会在模具的设计上考虑好收缩率及特殊部位的拔模角。

上、下壳断差的设计：即面刮（面壳大于底壳）或底刮（底壳大于面壳）。

可接受的面刮<0.15mm,可接受底刮<0.1mm，尽量使产品的面壳大于底壳。

一般来说，面壳因有较多的按键孔，成型缩水较大，所以缩水率选择较大，一般选0.5%。

底壳成型缩水较小，所以缩水率选择较小，一般选0.4%，即面壳缩水率一般比底壳大0.1%。

即便是两件壳体选用相同的材料，也要提醒模具供应商在做模时，后壳取较小的收缩率。

一首先给各位讲一下手机的结构和组成部份:1、评估ID图，确认其可行性，根据工艺、结构可行性提出修改意见；2、建模前根据PCBA、ID工艺估算基本尺寸；3、根据ID提供的线框构建线面。

所构线面需有良好的可修改性，以便后面的修改。

线面光顺、曲面质量好，注意拔模分析；4、分件时要注意各零件要避免出现锐角，以免倒圆角后出现大的缝隙。

各零件之间根据需要预留适当的间隙；5、采用TOP-DOWN设计思想建立骨架文件，各零件间尽量避免出现相互参考的情况；6、翻盖机的主要问题。

要注意预压角的方向，以及打开和运转过程中FLIP和HOUSING 之间的干涉。

如果转轴处外观为弧形，需注意分件后FLIP转轴处过渡自然，以免与HOUSING 上盖干涉；7、如有手写笔，则建模前需讨论其固定方式以预留其空间。

一般笔粗3～4mm，少数有到5mm的；8、IO口不宜太深，否则数据线插入时，端口会与机壳干涉；9、预留螺丝孔空间（ID设计FLIP时应充分考虑螺丝孔位，设计美观的螺丝孔堵头）10、按键设计时需注意预留行程空间，让开螺丝孔位；11、饰片不可压住螺丝孔，给以后的拆装带来不便（ID设计时注意避免）12、滑盖机要根据滑轨的位置定上下滑盖的分割面；13、设计滑盖机的数字键时需注意上滑盖滑开后不可遮挡数字键，不可做突出状的防盲点，以免阻碍滑动；14、滑盖机的电池分割要注意尽量将螺丝孔放在电池里面，避免放在外观面上。

手机的一般结构手机结构一般包括以下几个部分：1、LCD LENS材料：材质一般为PC或压克力；连结：一般用卡勾+背胶与前盖连结。

分为两种形式：a. 仅仅在LCD上方局部区域；b.与整个面板合为一体。

2、上盖（前盖）材料：材质一般为ABS+PC；连结：与下盖一般采用卡勾+螺钉的连结方式（螺丝一般采用2，建议使用锁螺丝以便于维修、拆卸，采用锁螺丝式时必须注意Boss的材质、孔径）。

Motorola 的手机比较钟爱全部用螺钉连结。

手机结构设计指南序言手机的结构设计都是有规律可循的，本设计指南的撰写，旨在总结和归纳以往我们在手机设计方面的经验，重点阐述本公司对于机械结构设计的要求，避免不同的工程师在设计时，重复出现以往的错误。

使设计过程更加规范化、标准化，利于进一步提高产品质量，设计出客户完全满意的产品。

本文的撰写，旨在抛砖引玉，我们将不断地总结设计经验，完善本设计指南，使我们的结构设计做得更好。

本文的内容不涉及从事手机结构设计所需的必不可少的基本技能，如PRO/E、英语水平、模具制造等等。

一.手机的一般形式目前市面上的手机五花八门，每年新上市的手机达上千款，造型各异，功能各有千秋。

但从结构类型上来看，主要有如下五种：1．直板式 Candy bar2．折叠式 Clamshell3．滑盖式 Slide4．折叠旋转式Clamshell & Rotary5．直板旋转式Candy bar & Rotary本设计指南将侧重于前四种比较常见的类型。

一般手机结构主要包含几个功能模块:外壳组件(Housing)，电路板(PCBA)，显示模块(LCD)，天线(Antenna)，键盘(keypad)，电池(Battery)。

但随着手机的具体功能和造型不同，这些模块又会有所不同，下面以几种常见手机为例来简单介绍一下手机上的结构部件。

图1-1是一款直板式手机的结构爆炸图。
