智能手机架构及其工作原理PPT

  • 格式：ppt
  • 大小：792.50 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

手机结构和工作原理讲义PPT课件

手机结构和工作原理讲义PPT课件
. 7
Mobile Phone Test Lab
移动台测量信号强度的方法
移动台需要进行信号强度的测量，以便锁定在某个小区并进行接续，进 而完成通信。
1 空闲模式 移动台开机后扫描GSM系统中所有的射频(RF)信道，并逐一计 算它们的平均电平。移动台调到最强一个载波上，并判断它是否BCCH载波。 如果是移动台就读取BCCH资料并判断是否可以锁定在此小区。如果是，移 动台就调谐到次强载波，如此进行下去，直到锁定到某一BCCH载波上。
發射電路
. 32
Mobile Phone Test Lab
. 33
Mobile Phone Test Lab
. 34
Mobile Phone Test Lab
. 35
整機供電測試點和測試值
. 26
13MHz時鐘電路
. 27
13MHz時鐘電路 測試點和測試值
. 28
Mobile Phone Test Lab
接收電路
. 29
Mobile Phone Test Lab
. 30
Mobile Phone Test Lab
. 31
Mobile Phone Test Lab
2 呼叫连接模式 在呼叫期间，移动台不断地向系统报告(通过SACCH)它周 围各BTS的信号强度，需要切换时，BSC根据测试报告选出新的目标小区。
BCCH广播控制信道 广播信道是从BTS到MS的一点对多点的单向控制信道， 用于向移动台发送各类信息。
SACCH慢速随路控制信道 BTS与MS点对点的双向控制信道。
二﹑高頻電路部分
. 10
Mobile Phone Test Lab
手機通訊基本結構框圖
. 11

(全)智能手机硬件架构PPT资料

(全)智能手机硬件架构PPT资料

对悬空引脚的处理
• 在选择上拉电阻时，必须要考虑以下几点:
•
a、从节约功耗及芯片的倒灌电流能力上考虑，上拉
电阻应足够大，以减小电流
•
b、从确保足够的驱动电流考虑，上拉电阻应足够小，
以增大电流
•
c、在高速电路中，过大的上拉电阻会使信号边沿变
得平缓，信号完整性会变差
• 在考虑能够正常驱动后级的情况下(即考虑芯片的V ih 或V il )，尽可能选取更大的阻值，以节省系统的功耗。
定义不同的工作模式
睡眠状态或其他莫名其妙的故障 本文硬件架构中的无线modem方案，拥有内部运行完整的GSM (全球移动通信系统)协议和独立的电源管理模块，主CPU可以通过
UART口和无线modem进行电源管理协商。 仅仅基于驱动能力的考虑增加缓冲器时，必须慎重考虑，因驱动电流过大会导致更多的能量被浪费掉。
• 对于下拉电阻，情况类似
缓冲器的选择
对随于着下 智拉能• 电的阻缓功，能情冲越况来类器越似强有大，很其功多率损功耗也能越来，越大如。 电平转换、增加驱动能力、数据传 输的方向控制等。 智能 硬件系统架构
缓冲器有很多功能，如电平转换、增加驱动能力、数据传输的方向控制等。
目空前闲智 模能式• (id一l仅e般)；采仅用双基CPU于架构驱动能力的考虑增加缓冲器时，必须慎重考虑， 因驱动电流过大会导致更多的能量被浪费掉。 LDO(低漏失调节器)
pd CtV2f
• p d 为CMOS芯片的动态功耗C；t 为CMOS芯片的负载电
容；V为CMOS芯片的工作电压；f为CMOS芯片的工作频 率 • 对于CPU来说， 电压越高，时钟频率越快，则功率消耗 越大，所以，在能够正常满足系统性能的前提下，尽可能 选择低电压工作的CPU

智能手机工作原理 ppt课件

智能手机工作原理 ppt课件
手机工作原理培训
手机硬件原理
ppt课件
1
ppt课件
2
ppt课件
3
ppt课件
4
ppt课件
5
硬件电路原理 －射频 －前端开关
射频前端开关电路用于切换GSM/DCS/PCS的接收和发射，并抑制发射信号的带外杂
GSM发射控制 DCS/PCS发射控制
ppt课件
PCS接收控制
66
硬件电路原理 －射频 －接收滤波
控制TCXO的频率精度AFC
控制PA输出功率和ramp
ppt课件
19 19
硬件电路原理 －基带 － Camera接口
ppt课件
12 12
硬件电路原理 －电源管理 － 开关机控制
Powerkey为整机的开关机控制，当开机时Pwoerkey下拉至GND，此时MT6305内部的各个供电模块被使能而 开始输出各路电压，包括基带的Vcore，Vdd，Avdd，Vmem，Vsim，Pmic_vtcxo,各单元电路因为得到电压 开始工作，手机运行程序实现开机，这时基带处理器送出高电平的BBwakeup信号维持各路LDO的输出从而维 持开机。当定时开机或闹钟时间到的时候基带处理器同样送出BBwakeup信号实现自动开机，CPU通过检测 Kcol6实现关机控制。VCXOEN为Pmic_vtcxo的使能信号，Vmsel上拉至Vdd控制Vm输出2.8V给Memory供电。 Batuse接地选择使用锂离子电池供电（充电)。KP_BL_PWM和GPIO3_VIB_EN分别为键盘灯和马达的使能信 号。
ppt课件
15 15
硬件电路原理 －电源管理 － 内置LDO输出
1.8V 2.8V 2.8V 2.8V 2.8V 1.8/3.0 V

智能手机硬件架构ppt

智能手机硬件架构ppt
锂离子电池广泛应用于智 能手机、平板电脑、笔记 本电脑等领域。
锂聚合物电池
概述
锂聚合物电池是一种新型的可充 电电池，其电解质是液态的，但
被聚合物所包围。
优点
锂聚合物电池具有更高的能量密度、 更轻的重量、更小的体积等优点， 能够提供更长的续航时间和更薄的 电池设计。
应用
锂聚合物电池广泛应用于智能手机、 平板电脑、可穿戴设备等领域。
智能手机硬件架构
目 录
• 引言 • 智能手机硬件概述 • 处理器详解 • 存储器详解 • 输入输出设备详解 • 电池详解 • 智能手机硬件架构总结
01 引言
主题简介
智能手机硬件架构
介绍智能手机硬件架构的基本概念、组成和功能。
智能手机硬件架构的发展历程
从最早的模拟信号手机到现代的智能手机，硬件架构经历了巨大的变革。
x86架构具有高性能、高扩展性和高兼容性的特点，能够提供强大的计算 能力和多任务处理能力。
x86架构的处理器核心通常包含更多的执行单元和复杂控制逻辑，以实现 更广泛的指令集和更高的指令执行效率。
其他处理器架构
1 2 3
MIPS架构
MIPS架构是一种独立发展的指令集架构，具有 简洁的指令集和高效的处理能力，主要应用于网 络设备和部分嵌入式系统。
麦克风
用于录音和语音识别，支持降噪和回声消除等功能，以提高 通话和语音识别的质量。
06 电池详解
锂离子电池
概述
锂离子电池是一种可充电 的电池，其工作原理是通 过锂离子在正负极之间的 移动来储存和释放能量。
优点
锂离子电池具有高能量密 度、无记忆效应、自放电 率低等优点，能够提供较 长的续航时间。
应用
液晶显示屏（LCD）

第2章 智能手机PPT课件

第2章 智能手机PPT课件
），指南针以及语音控制功能。 • 第四代是iPhone 4，摄像头（500万像素），增加了闪光灯，但不支持
视频通话，只支持基于Wi-Fi的facetime，屏幕分辨率达到960×640。 支持CDMA上网。 • 第五代是iPhone 4S，S除了代表Speed（快速）外，可能跟Siri（语音 识别功能）有关。双核的A5处理器，来自三星。屏幕来自LG， GSM/WCDMA版本手机和CDMA版本手机已经兼容， • 第六代是iPhone 5，人们期望很高，但反映平平。扔采用三星芯片， 使应用与图形功能提高了一倍。
iPhone 主板概述
• 手机的金属边框就是 天线，揭开后盖就可 以看到内部组件。
• 右侧是后盖，左侧是 手机主体，其中最显 眼的是锂离子电池， 几乎占一半体积。
2.1.1 从1G起步：模拟移动手机
• 第一代手机采用模拟信号，是在模拟移动蜂窝通信 网中运行。
• 1978年美国贝尔实验室研制成功先进移动电话系统 （AMPS），奠定了蜂窝通信的基础。通过频分多址 FDMA提高系统容量。
• FDMA（Frequency Division Multiple Access）： 它是把信道频带分割为若干更窄的互不相交的频带 ，把每个子频带分给一个用户专用（称为地址）， 这就是“频分多址”技术。
2.1.5 展望4G前景：无处不在的接入
• 人们曾经把4G手机作为对未来的憧憬。期望随处都可以接入互 联网；当穿越异构环境时能够自动透明地切换接入技术等。
• HTC EVO 4G（2010，HTC，Sprint） HTC Thunderbolt和HTC Vivid（2011，HTC，Verizon，AT&T）
• 手机制造厂商只需根据清单，选择采购与主板兼 容的 LCD，麦克风，扬声器，以及外壳。然后把 这些外设以及主板组装起来，贴牌打包，即可上 市销售。

手机结构与原理ppt课件

手机结构与原理ppt课件
外围部分主要完成手机和人之间的接口功能，这包含了键盘，显 示屏，喇叭和MIC ,它们协助人对手机的使用、操作。
7
第1节 手机组成模块整体介绍 第2节 手机模块－射频模块介绍 第3节 手机模块－基带模块介绍 第4节 手机模块－外围电路模块介绍
8
第2节 手机模块－射频模块介绍
射频部分
接收通路 锁相环
发射通路
超外差二次变频接收机电路 超外差一次变频接收机电路 直接变频/零中频接收机电路
带发射变频器发射机电路 带发射变换模块发射机电路 直接调制/零中频发射机电路
9
第2节 手机模块－射频模块介绍
接收机分类： 天线
超外差二次变频
第一混频 RXVCO
第二混频 中频VCO
VCO
射频滤波器
射频滤波器
中频滤波器
混频电路
混频电路又叫混频器（MIX）是利用半导体 器件的非线性特性,将两个或多个信号混合,取其差频或和Βιβλιοθήκη ,得到混所频需器要的频率信号。在手
机电路中,混频器有两个输入输信出号差(频一f1个-f2为输入 信号,另信一号个输为入本f1 机振荡),一个或输和频出f信1+f号2 （其 输出被称为中频IF）。在接收机电路中的混 频器是下变频器,即混频器输出的信号频率比 输入信号频率低；f在2 发射机电路中的混频器 通常用于发射上变频,它将发VC射O 中频信号与 UHFVCO(或RXVCO)信号进行混频,得到最 终发射信号。
制在发射机射频信号上。I/Q调制器直接输出最终发射信号 2.集成度不同
所涉及电路越少,集成度将会越高,不论从成本和外观上都是越适应发展需要的.
15
射频模块－发射通路
天线
天线开关
滤波
功放

《手机原理与结构》课件


手机硬件原理
处理器
手机的核心部件，负责 处理各种任务，如运算
、控制等。
存储器
用于存储操作系统、应 用程序、文件等数据。
输入输出设备
包括屏幕、键盘、摄像 头等，实现人机交互。
电源管理
管理手机内部电源供应 ，确保稳定运行。
手机软件原理
01
02
03
04
操作系统
提供软件运行的环境，管理软 硬件资源。
应用软件
外设连接
如蓝牙、NFC等，用于与其他设备进行无线 连接和通信。
CHAPTER 04
手机性能与评测
手机性能参数
处理器
手机的大脑，负责处理和执行各种任 务。主要参数包括核心数和主频。
内存和存储
影响手机运行速度和能存多少数据。 主要参数包括RAM大小和ROM速度 。
屏幕
影响视觉体验。主要参数包括分辨率 、色域覆盖和亮度。
满足用户各种需求的程序，如 游戏、社交应用等。
软件架构
应用程序的逻辑结构和组织方 式，便于开发和维护。
软件开发语言
如Java、Objective-C、Swift 等，用于编写手机软件。
CHAPTER 03
手机结构
手机外壳结构
手机外壳材料
塑料、金属、玻璃等，每种材料都有 其优缺点，如金属具有良好导热性和 电磁屏蔽性能，玻璃具有高硬度和美 观性。
《手机原理与结构》 ppt课件
CONTENTS 目录
• 手机概述 • 手机原理 • 手机结构 • 手机性能与评测 • 手机维护与故障排除
CHAPTER 01
手机概述
手机的发展历程
1983年，世界上第一部手 机摩托罗拉Dynatac 8000X诞生，重2磅，通 话时间半小时，销售价格 为3995美元。

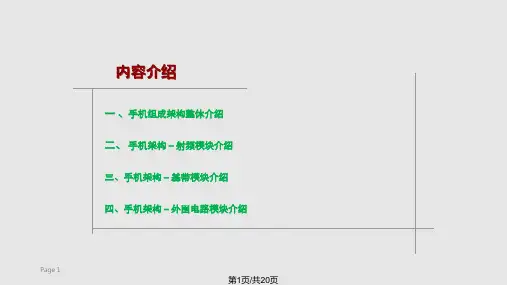

手机架构与原理高杨PPT课件

第7页/共20页
信号处理部分
这部分完成音频信号的转换和处理，分为两路，一路完成声音信号到射 频信号的转换：声音信号经过MIC转变成模拟的电信号；经A/D转换变 为64Kbit/s的PCM数字信号，再经压缩编码，去除冗余度，变为 8Kbit/s的数据流；然后通过信道编码增加冗余度，保证传输的可靠性； 加密后送往射频单元处理，最后由天线发射出去。另外一路完成射频信 号到声音信号的转换，处理过程相反。
第6页/共20页
基带模块－基带元件工作原理
电源管理芯片
CLOCK
CPU
Flash/RSAM
Page 7
LCD/KEY/MICSPK/MOT/SIM/IO
CPU和存储器之间通过数据总线、地址总线和控制总线连接，这三类总线都 采用并行方式，FLASH和SDRAM共用这三类总线，通过片选信号来区分是 对哪个进行操作。
工作原理： USB_VBUS(USB供电) －>USB_D（数据）
外围电路模块－数据接口部分-蓝牙
主要信号及引脚定义为：
名称
方向
作用
BT_TX_RX_N
O
蓝牙基带发送、接收使能
BT_DATA
I/O
蓝牙基带数据传输
BT_CLK
I
蓝牙基带时钟信号
BT_SBCK
O
BT_SBST
O
SBI时钟信号 SBI选通信号
Page 12
第12页/共20页
外围电路模块－铃音/受话部分
作为Tx 通道的逆向过程，RF 接收到的信号经过一系列处理(如解调等) 后，由MDSP送至Vocoder 的解码器，而后经过PCM 接口到达 Codec 的Rx 部分，从耳机/听筒送出。
Page 13

手机各部件的运作原理周兴才18页PPT


手机部件的各个工作原理
• CPU是根据指令来工作的。一连串的指令集组成了一个完整的 （CPU）工作程序，程序的运行与计算机往往还需要相关的数 据参数，比如：射频控制参数，包括频率和成器参数`接受参数` 发射参数`功率控制参数等；逻辑控制，包括显示参数`语言参数 `串号`电池门限参数`放大器增益参数；而软件就是控制程序和 工作数据参数的总和。
部件，提供有效的帮助。 • 4）、实现主机与外围部件之间的通讯联络控制。
定时器/事件计数器
• 为了提高单片机的实时控制能力，一般单片机内都设有定 时器电路。定时器有两种类型：一是增量计数器；二是减 量计器。当定时器溢出时，增量计算器产生中断并作标位 置位；当定时器回零时，减量计数器产生中断
• CPU是手机的核心部分，各部分功能如下
CPU的工作原理
• 1信道遍解码交织，反交织，加密，解密。 • 2控制处理器系统包括：16位控制处理器，并行和串行显示接口
，键盘接口EEPROM接口，存储器接口，SIM卡接口，通用系统 连接接口，与无线部分，的接口控制，对背光进行可遍程控制 实时时钟产生与电池检测及芯片的接口控制等。 • 3数字信号处理：16位数字信号处理与ROM结合的增强型全速率 语音编码，DTMF和呼叫铃音发生器等。 • 4对射频电路部分的电源控制
FLASH的工作原理
• 电可擦可写可编程存储器（EEPROM electrically erasbi programmable）
• EEPROM是一块存储器，俗称“码片”，二进制代码的形式存储 着手机的资料。它存储的是：
• 1) .手机的机身码； • 2).检测程序，如：电池检测，显示电压检测等 • 3) .各种表格，如：功率控制（PC），数模转换（DAC） 自动增
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2007年Apple公司将触控技术引入iphone os的设计中将可触摸宽屏网页浏览/手机地 图、移动电话等功能完美地融合为一体。
2008年9月Google公司开发出Android系统，以其良好的用户体验和开放性的设计成 功打入智能手机市场，
2011年2月诺基亚正式与微软达成战略合作，致力于windows phone的发展。 从智能手机的操作系统来分，安卓、iOS、WP手机三足鼎立。 其全球市场份额分别
为84.6%、11.9%、2.7%（注：2014年第二季度数据）。
4/8/2020
4 2.智能手机的组成
一部智能手机由手机系统、CPU、GPU、ROM、RAM、话筒、手机屏幕、触摸屏、摄像头、感应器、蓝牙、无线 连接等组成。
CPU只要采用高通、德州仪器、英伟达、Apple等公司的产品。 GPU(图形处理器）主要的厂家有高通，英伟达等公司 ROM（只读存 储器）：指的是手机内部存储文档、图片等可存储资料的空间。手机生产出来一次写入，不可
智能手机的一个显著特点是支持第三方应用程序对手机功能的扩展。软件通过手机 硬件中的逻辑单元执行了软件的功能。
4/8/2020
7
谢谢！ ☺
4/8/2020
智能手机架构及其工作原理
李峰
1
2014-12-23
4/8/2020
2
内容概要
➢ 1.智能手机的发展简述 ➢ 2.智能手机的基本类型 ➢ 3.智能手机的基本架构 ➢ 4.智能手机的基本原理
4/8/2020
3
1.智能手机的发展简述
智能手机（smart phone)：是指像个人电脑一样，具有独立的操作系统，可以由用 户自行安装软件/游戏等第三方服务商提供的程序，通过此类程序不断对手机的功能 进行扩充，并可以通过无线通讯网络来实现无线网络接入的这样一类手机的总称。
图3-1 智能手机的架构
4/8/2020
6
4.智能手机的工作原理
手机的最基本就是打电话，首先人的声音通过麦克风转化成模拟的话语信号，模拟 的话音信号转换成数字信号，通过内部电路在转换为射频信号，射频信号通过电磁 波进行传输，在接收端将射频信号转换成数字信号，数字信号被还原成模拟的话音 信号，模拟的话音信号通过扬声器转换成人能听到的声音。
4/8/2020
ቤተ መጻሕፍቲ ባይዱ
5 3.智能手机的架构
图3-1为智能手机的架构图 智能手机的硬件基本结构大多采用双处理器架构：主处理器和从处理器。主处理器运行开放式操作系统以 及操作系统之上的各种应用，负责整个系统的控制；从处理器负责基本无线通信，主要包括DBB（Digital Baseband，数字基带芯片）和ABB（Analog Baseband，模拟基带），完成语音信号和数字语音信号调制解 调、信道编码解码和无线Modem控制。
更改。目前中高端智能手机的ROM大小16G或32G甚至64G。 RAM(随机存储器）就是手机的内存，可读可写，目前中高端智能手机的内存大小为2G或3G等。 感应器包括重力感应器、三轴陀螺仪、加速感应器、距离感应器等。重力感应是通过手机的压电效应实现。
在手机内部内置重力感应芯片，支持摇晃切换所需的界面和功能。手机中的陀螺仪感应器作用在于导航和相 机的防抖功能，此外还是各类游戏的感应器。 手机屏幕的参数：1）.分辨率：确定计算机屏幕上显示多少信息的设置，以水平和垂直像素来衡量。 2）.PPI:Pixels Per Inch所表示的是每英寸所拥有的像素（Pixel）数目。因此PPI数值越高,图像越清晰。
