智能手机硬件体系结构

arm相关概念ARM相关概念1. ARM架构简介•ARM架构是一种低功耗、高性能的处理器架构。

•ARM架构广泛应用于移动设备、嵌入式系统和智能硬件等领域。

•ARM架构采用精简指令集(RISC)的设计，具有较高的能效比和较低的功耗。

2. ARM处理器•ARM处理器是基于ARM架构设计的中央处理器(CPU)。

•ARM处理器具有多种系列和型号，包括Cortex-A系列、Cortex-R 系列和Cortex-M系列等。

•Cortex-A系列适用于高性能应用，如智能手机和平板电脑。

•Cortex-R系列适用于实时应用，如汽车电子系统和工业控制。

•Cortex-M系列适用于低功耗应用，如物联网设备和传感器。

3. ARM指令集•ARM指令集是ARM处理器所支持的指令集合。

•ARM指令集分为ARM指令集和Thumb指令集两种。

•ARM指令集提供32位的指令，适用于高性能应用。

•Thumb指令集提供16位的指令，适用于低功耗应用。

•ARM处理器可以在ARM指令集和Thumb指令集之间进行切换，以提高能效和节省存储空间。

4. ARM体系结构•ARM体系结构是指ARM处理器的整体结构和设计。

•ARM体系结构包括核心处理单元(CPU)、内存管理单元(MMU)、缓存等组件。

•ARM体系结构面向各种应用需求，提供不同级别的性能和功能选择。

•ARM体系结构允许系统设计者根据实际需求进行定制和优化。

5. ARM开发工具和平台•ARM开发工具和平台是用于开发和调试ARM架构软件的工具和环境。

•ARM开发工具包括编译器、调试器和仿真器等。

•ARM开发平台包括开发板、集成开发环境(IDE)和软件开发工具包(SDK)等。

•ARM开发工具和平台提供了丰富的开发资源，帮助开发者快速构建和优化ARM架构的应用程序。

6. ARM生态系统•ARM生态系统是指围绕ARM架构建立起来的全球化合作伙伴网络。

•ARM生态系统包括芯片厂商、设备制造商、软件开发商和解决方案提供商等。

手机处理器架构进化历程：从ARM9到A15在Cortex-A9双核处理器初见端倪之后，ARM再次给大家带来惊喜，那就是ARM可能会推出一款四核芯片，最快处理速度能够达到 2.5GHz，初步得知，这款处理器型号为Cortex-A15。

在还未上市的智能手机芯片当中，Cortex-A15可能是目前听说的主频最高的双核芯片了，据说，这款芯片除了将手机CPU运行速度提升至2.5GHz 以外，还可以支持超过4GB的内存，能力相当的惊人，不过可能离我们还有一段距离，毕竟如此强劲的芯片的只有在更加强悍的硬件、软件的支持下，才能够正常的发挥作用。

ARM Cortex?-A15ARM Cortex?-A15 MPCore? 处理器提供前所未有的处理功能，与低功耗特性相结合，在ARM 的各种新市场和现有市场上成就了卓越的产品，这些市场包括移动计算、高端数字家电、服务器和无线基础结构。

Cortex-A15 MPCore 处理器是 Cortex-A 系列处理器的最新成员，确保在应用方面与所有其他获得高度赞誉的 Cortex-A 处理器完全兼容。

这样，就可以立即访问已得到认可的开发平台和软件体系，包括 Android?、Adobe Flash Player、Java Platform Standard Edition (Java SE)、JavaFX、Linux、Microsoft Windows Embedded、Symbian 和 Ubuntu 以及 700 多个 ARM Connected Community? 成员，这些成员提供应用软件、硬件和软件开发工具、中间件以及 SoC 设计服务。

Cortex-A15 MPCore 处理器具有无序超标量管道，带有紧密耦合的低延迟 2 级高速缓存，该高速缓存的大小最高可达 4MB。

浮点和 NEON? 媒体性能方面的其他改进使设备能够为消费者提供下一代用户体验，并为 Web 基础结构应用提供高性能计算。

手机CPU处理器架构进化历程随着智能手机越来越普及，消费者在选购手机的时候也越来越理性化，除了关心价格和外观之外，手机的性能也成为了人们最关心的因素，大家都知道，处理器是影响手机性能的最关键的因素，像德州仪器、高通、英伟达以及三星等主流的处理器厂商，大家都已经耳熟能详。

但是很多人并不知道，其实它们采用的都是同一个架构——ARM架构，实际上，处理器采用的架构才是影响处理器性能的关键因素。

今天，笔者就和大家一起，聊一聊ARM的那些事。

ARM架构简介ARM架构简介ARM（Advanced RISC Machine的缩写）架构，被称作进阶精简指令集机器，是一个32位精简指令集（RISC）处理器架构，其广泛地使用在许多嵌入式系统设计。

由于低成本、高效能、低耗电的特性，ARM处理器非常适用于移动通讯领域。

为了大家更好的理解，我们不妨做个比喻，ARM架构就像是一座建筑的结构设计部分，而处理器就相当于一个完整的建筑，只有有了稳定的结构作为基础，才能建造出各式各样的房子。

换句话说，ARM架构只相当于一座建筑的框架，至于最后建造出来的房子长什么样，舒适度如何，就是由处理器厂商自己决定了。

不过有一点需要说明，假如结构的设计值是十层，容纳人数的上限是100人，那么最后建好的房子也不能超过这个上限。

这也就是说，采用相同架构的处理器，性能基本上已经锁定在一定的范围之内，不会有本质的区别。

所以，看处理器的性能要先看架构。

ARM架构ARM授权方式ARM公司是一家知识产权供应商，本身并不参与终端处理器芯片的制造和销售，而是通过向其它芯片厂商授权设计方案，来获取收益。

ARM提供了多样的授权方式，ARM公司可以向芯片厂商单纯的转让设计方案的使用及销售权，比如德州仪器，其旗下的OMAP处理器是在原始ARM架构的基础上设计的，这种方式费用一般比较低，所以，德州仪器的芯片售价也相对较低。

对于一些具备自有设计技术的客户，他们希望能对原始的ARM架构进行优化，以便更好的适应到自己研发的芯片，这样就会牵扯到授权架构修改的费用，而且这项费用也是相当昂贵的。

手机原理基础知识手机原理基础知识指的是手机的工作原理和组成部分。

手机由硬件和软件两部分组成。

在硬件方面，手机包括中央处理器（CPU）、内存、存储器、屏幕、摄像头、音频芯片、通信芯片和电池等组件。

中央处理器是手机的核心部件，用于处理各种计算任务。

内存用于存储手机运行时的数据和程序。

存储器则用于存储用户的数据。

屏幕是手机的输出设备，显示各种图像和文字。

摄像头用于拍摄照片和录制视频。

音频芯片用于播放音乐和处理通话声音。

通信芯片则是手机实现通信功能的关键部件。

在软件方面，手机使用操作系统来管理硬件和软件资源。

常见的操作系统包括Android、iOS和Windows Phone等。

操作系统通过与硬件交互，提供用户界面和各种功能，使用户可以通过触摸屏、按键或声音等方式与手机进行交互。

同时，操作系统还支持手机应用程序的运行，用户可以通过应用商店下载和安装各种应用程序，实现各种功能需求。

手机的工作原理基于电子技术。

当用户使用手机时，电池提供电力，通过电路将电能转化为手机所需的各种形式的能量。

手机的基本工作流程包括接收信号、处理信号和输出信号等步骤。

当手机接收到来自基站的信号时，通信芯片将信号接收并转换为数字信号。

中央处理器对数字信号进行处理，将其转化为可识别的数据，然后通过操作系统控制硬件完成相应任务，比如拨打电话、发送短信、浏览网页等。

通过屏幕和音频芯片，手机将处理后的数据转化为人类可理解的文字、图像和声音等形式输出给用户。

总之，手机原理基础知识涉及到手机的硬件和软件组成部分，以及手机的工作原理。

了解手机原理的基础知识，可以帮助人们更好地理解手机的运作机制，并有效地使用手机。

智能手机操作系统概述摘要:本文首先介绍了智能手机操作系统的概念，然后对当前市场上流行的智能手机的操作系统作了简要介绍，最后预测了未来智能手机的主流操作系统。

关键词:智能手机；操作系统；Symbian；Android；Mac OS X1 引言随着移动多媒体时代的到来和3G无线通信的兴起，数字广播的普及，再加上各种新一代高级视频压缩算法的采用，手机已从简单的通话工具逐渐向智能化发展。

借助其操作系统和丰富的应用软件，智能手机便成了一台微型计算机，而作为其核心的手机操作系统也成为当前讨论和研究的热点。

智能手机除了具备普通手机的全部功能外，还具备了PDA(个人数码助理)的大部分功能，特别是可以建立个人信息管理系统，具备基于无线数据通信的浏览器和电子邮件功能，并且在这个开放性的平台上可以安装更多的应用程序，从而可以使智能手机的功能得到无限的扩充。

判定一款手机是否为智能手机，主要看其是否是一款具有操作系统的手机。

[1]智能手机操作系统之争已经进入群雄争霸的时代，新势力的不断崛起，使其不断进步。

因此，对智能手机的操作系统的研究与开发是当前移动计算技术发展中最为活跃的领域。

但是，目前在智能手机操作系统领域中还没有出现一个像微软操作系统那样能在智能手机中占据垄断地位的操作系统，仍是多种操作系统并存和竞争的局面。

目前手机操作系统有哪些，哪些操作系统会是未来智能手机的主流操作系统呢？本文对此作了详细的分析。

2 智能手机的概述所谓智能手机，是指使用开放式操作系统的手机，同时第三方可根据操作系统提供的应用编程接口为手机开发各种扩展应用硬件。

这种手机除了具有普通手机的通话功能外，还具有PDA 的大部分功能。

另外，在个人信息管理以及基于无线数据通信的浏览器和电子通信功能方面也比较突出。

现在把是否具有嵌入式操作系统与是否可以支持第三方软件作为智能手机与普通手机的两大区分点。

智能手机操作系统结构如图1所示。

图1 智能手机操作系统结构图3 智能手机的分类及比较智能手机操作系统作为智能手机的软件平台，管理智能手机的软硬件资源，为应用软件提供各种必要的服务。

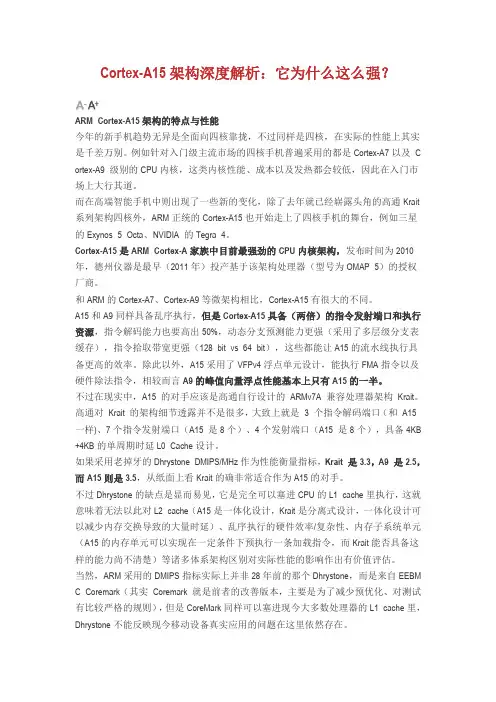

Cortex-A15架构深度解析：它为什么这么强？ARM Cortex-A15架构的特点与性能今年的新手机趋势无异是全面向四核靠拢，不过同样是四核，在实际的性能上其实是千差万别。

例如针对入门级主流市场的四核手机普遍采用的都是Cortex-A7以及C ortex-A9 级别的CPU内核，这类内核性能、成本以及发热都会较低，因此在入门市场上大行其道。

而在高端智能手机中则出现了一些新的变化，除了去年就已经崭露头角的高通Krait 系列架构四核外，ARM正统的Cortex-A15也开始走上了四核手机的舞台，例如三星的Exynos 5 Octa、NVIDIA 的Tegra 4。

Cortex-A15是ARM Cortex-A家族中目前最强劲的CPU内核架构，发布时间为2010年，德州仪器是最早（2011年）投产基于该架构处理器（型号为OMAP 5）的授权厂商。

和ARM的Cortex-A7、Cortex-A9等微架构相比，Cortex-A15有很大的不同。

A15和A9同样具备乱序执行，但是Cortex-A15具备（两倍）的指令发射端口和执行资源，指令解码能力也要高出50%，动态分支预测能力更强（采用了多层级分支表缓存），指令拾取带宽更强（128 bit vs 64 bit），这些都能让A15的流水线执行具备更高的效率。

除此以外，A15采用了VFPv4浮点单元设计，能执行FMA指令以及硬件除法指令，相较而言A9的峰值向量浮点性能基本上只有A15的一半。

不过在现实中，A15 的对手应该是高通自行设计的ARMv7A 兼容处理器架构Krait。

高通对Krait 的架构细节透露并不是很多，大致上就是 3 个指令解码端口（和A15 一样)、7个指令发射端口（A15 是8个）、4个发射端口（A15 是8个），具备4KB +4KB的单周期时延L0 Cache设计。

如果采用老掉牙的Dhrystone DMIPS/MHz作为性能衡量指标，Krait 是3.3，A9 是2.5，而A15则是3.5，从纸面上看Krait的确非常适合作为A15的对手。

ARM7体系结构详细介绍简介ARM（Advanced RISC Machines）是一种32位的RISC（Reduced Instruction Set Computer）处理器架构，广泛应用于嵌入式系统、智能手机和平板电脑等领域。

ARM7是ARM体系结构中的一代经典产品，采用了精简指令集，具有低功耗、高效能和高性价比等特点。

架构特性处理器核心ARM7处理器核心是一个半导体芯片，包含了用于指令解码、执行、访存等任务的硬件单元。

ARM7采用了5级流水线架构，可以实现超过20万条指令每秒的处理性能。

此外，ARM7支持可选的乘法器、除法器和调试接口，以满足不同的应用需求。

寄存器ARM7提供了一组寄存器来存放指令和数据。

寄存器分为通用寄存器和特殊目的寄存器两种。

通用寄存器包括16个32位的寄存器，用于存储临时数据和计算结果。

特殊目的寄存器包括程序计数器（PC）、堆栈指针（SP）等，用于指导程序执行和管理堆栈。

存储器ARM7的存储器包括内部存储器和外部存储器两部分。

内部存储器分为指令存储器和数据存储器，用于存放程序指令和数据。

外部存储器通常是闪存、RAM等，用于扩展存储容量。

ARM7支持32位的地址总线，可以寻址最多4GB的内存空间。

性能与功耗ARM7采用了先进的CMOS工艺，使得它具有低功耗和高性能的特性。

ARM7的功耗通常在几个毫瓦到几十个毫瓦之间，可以满足嵌入式系统对功耗的严格要求。

同时，ARM7的高性能使得它可以处理复杂的计算任务，例如图像处理、音视频处理等。

调试与开发ARM7支持ARM公司定义的JTAG调试接口，可以通过调试器进行程序的单步调试、断点设置等操作。

此外，ARM7还提供了丰富的开发工具和软件支持，开发者可以使用C语言、汇编语言等进行编程，方便快捷地开发ARM7的应用程序。

应用领域由于ARM7具有低功耗、高效能和高性价比等特点，因此广泛应用于各种嵌入式系统和移动设备。

下面是一些主要的应用领域：嵌入式系统ARM7在嵌入式系统中得到了广泛的应用，例如工业控制、智能家居、汽车电子等领域。

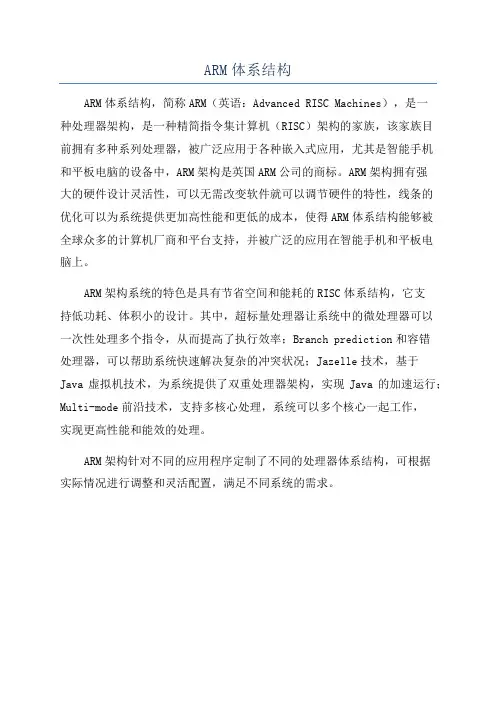

ARM体系结构
ARM体系结构，简称ARM（英语：Advanced RISC Machines），是一
种处理器架构，是一种精简指令集计算机（RISC）架构的家族，该家族目
前拥有多种系列处理器，被广泛应用于各种嵌入式应用，尤其是智能手机
和平板电脑的设备中，ARM架构是英国ARM公司的商标。

ARM架构拥有强
大的硬件设计灵活性，可以无需改变软件就可以调节硬件的特性，线条的
优化可以为系统提供更加高性能和更低的成本，使得ARM体系结构能够被
全球众多的计算机厂商和平台支持，并被广泛的应用在智能手机和平板电
脑上。

ARM架构系统的特色是具有节省空间和能耗的RISC体系结构，它支
持低功耗、体积小的设计。

其中，超标量处理器让系统中的微处理器可以
一次性处理多个指令，从而提高了执行效率；Branch prediction和容错
处理器，可以帮助系统快速解决复杂的冲突状况；Jazelle技术，基于
Java虚拟机技术，为系统提供了双重处理器架构，实现Java的加速运行；Multi-mode前沿技术，支持多核心处理，系统可以多个核心一起工作，
实现更高性能和能效的处理。

ARM架构针对不同的应用程序定制了不同的处理器体系结构，可根据
实际情况进行调整和灵活配置，满足不同系统的需求。

嵌入式系统原理及应用基于arm-cortexm4体系结构1. 引言1.1 概述嵌入式系统是指嵌入到其他设备中的计算机系统，它具有高度集成、可靠性强和功耗低等特点。

随着科技的不断发展和进步，嵌入式系统在各个领域得到了广泛的应用，包括但不限于消费电子产品、医疗设备、交通工具以及智能家居等。

本文将重点介绍基于ARM Cortex-M4体系结构的嵌入式系统原理及应用。

ARM Cortex-M4是一种32位RISC处理器架构，被广泛应用于微控制器（MCU）领域。

通过对ARM Cortex-M4架构的详细介绍，我们可以深入了解其特点和优势，并在后续章节中探讨如何实际开发嵌入式系统。

1.2 文章结构本文分为以下几个部分：第二部分将概述嵌入式系统的定义，并讨论其特点和应用领域。

我们将从整体上了解什么是嵌入式系统以及它们在现实生活中扮演的角色。

第三部分将详细介绍ARM Cortex-M4架构。

我们将对ARM体系结构进行概览，并重点讨论Cortex-M系列的特点和分类。

接着，我们将深入研究Cortex-M4架构以及其独特的特性。

第四部分将介绍嵌入式系统开发流程和工具链。

我们将概述嵌入式开发的一般流程，并讨论如何选择和配置合适的嵌入式开发工具链。

此外，我们还会提供一些关于开发板硬件选择和选型指南的实用信息。

第五部分将通过应用案例分析和实践，展示嵌入式系统在不同领域中的具体应用。

我们将着重介绍实时操作系统（RTOS）在嵌入式开发中的应用、传感器与嵌入式系统集成设计实例以及基于ARM Cortex-M4的音频处理应用案例。

最后，第六部分是本文的结论部分，我们将对全文进行总结并提出进一步研究和应用的展望。

1.3 目的本文旨在深入探讨基于ARM Cortex-M4体系结构的嵌入式系统原理及应用。

通过对该体系结构的详细介绍和相关案例分析，读者能够更好地了解嵌入式系统在各个领域中的实际运用方式，并且为他们在嵌入式系统开发中提供指导和帮助。

智能手机性能与ARM架构智能手机的性能，取决于硬件和软件两个方面，软件方面主要是操作系统优化，而硬件方面CPU，GPU,RAM,ROM则起到了最重要的作用，其中又以处理器（CPU）最为最为重要，而架构做为处理器的基础，对于处理器的整体性能起到了决定性的作用，不同架构的处理器同主频下，性能差距可以达到2-5倍。

可见架构的重要性。

目前市面上主流的手机cpu架构%90以上都采用的是ARM 架构。

下面就介绍一下ARM架构的发展历程。

ARM（Advanced RISC Machine的缩写）架构，被称作进阶精简指令集机器，是一个32位精简指令集（RISC）处理器架构，其广泛地使用在许多嵌入式系统设计。

由于低成本、高效能、低耗电的特性，ARM处理器非常适用于移动通讯领域。

采用相同架构的处理器，性能基本上已经锁定在一定的范围之内，不会有本质的区别。

所以，看处理器的性能要先看架构。

ARM的设计是Acorn电脑公司（Acorn Computers Ltd）于1983年开始的开发计划。

1985年时开发出首款内核ARM1，经过三十年的发展，如今已经发展到运行速度可达2.5GHz的Crotex-A15ARM11架构简介ARM11处理器系列所提供的引擎可用于当前生产领域中的很多智能手机；该系列还广泛用于消费类、家庭和嵌入式应用领域。

该处理器的功耗非常低，提供的性能范围为小面积设计中的350MHz 到速度优化设计中的1GHz（45纳米和65纳米）。

ARM11处理器软件可以与以前所有ARM处理器兼容，并引入了用于媒体处理的32位 SIMD、用于提高操作系统上下文切换性能的物理标记高速缓存、强制实施硬件安全性的TrustZone以及针对实时应用的紧密耦合内存。

ARM1136J－S发布于2003年，是针对高性能和高能效的应用而设计的。

ARM1136J－S是第一个执行ARMv6架构指令的处理器，它集成了一条具有独立的load-store和算术流水线的8级流水线。
