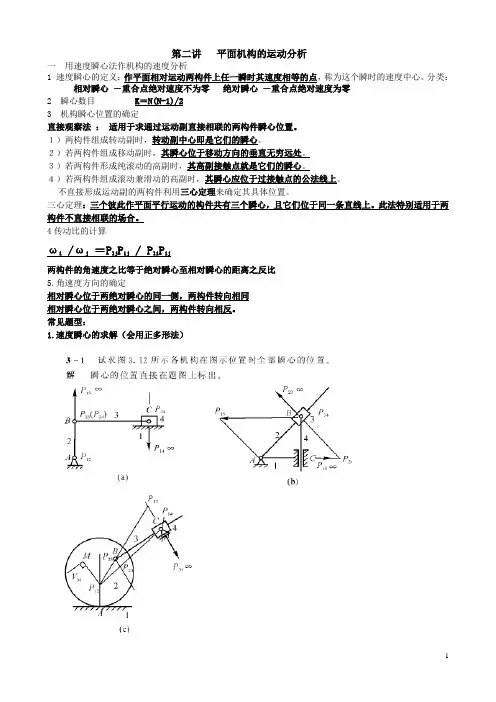

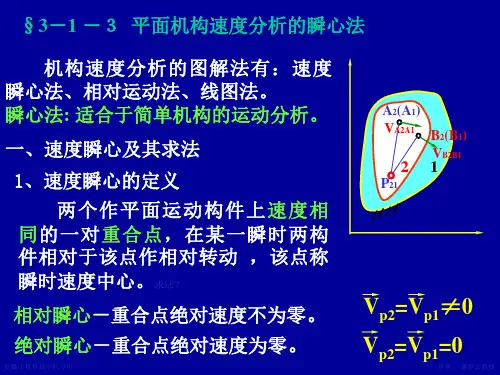

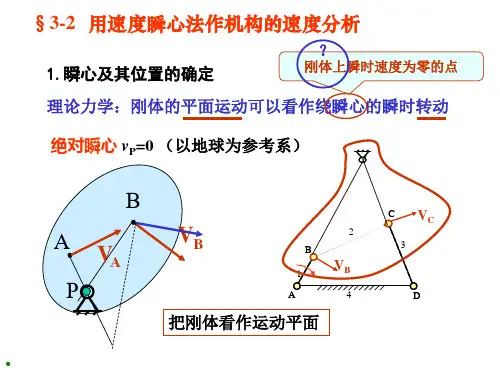

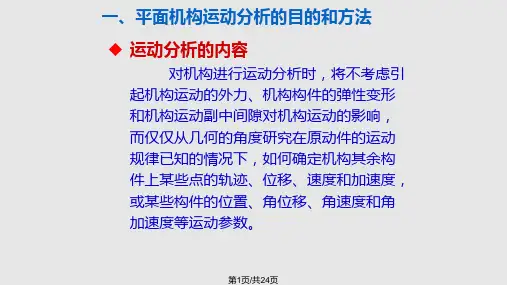

第二讲平面机构的运动分析一用速度瞬心法作机构的速度分析1 速度瞬心的定义：作平面相对运动两构件上任一瞬时其速度相等的点，称为这个瞬时的速度中心。
分类：相对瞬心－重合点绝对速度不为零绝对瞬心－重合点绝对速度为零2 瞬心数目 K＝N(N-1)/23 机构瞬心位置的确定直接观察法：适用于求通过运动副直接相联的两构件瞬心位置。
１）两构件组成转动副时，转动副中心即是它们的瞬心。
２）若两构件组成移动副时，其瞬心位于移动方向的垂直无穷远处。
３）若两构件形成纯滚动的高副时，其高副接触点就是它们的瞬心。
４）若两构件组成滚动兼滑动的高副时，其瞬心应位于过接触点的公法线上。
不直接形成运动副的两构件利用三心定理来确定其具体位置。
三心定理：三个彼此作平面平行运动的构件共有三个瞬心，且它们位于同一条直线上。
此法特别适用于两构件不直接相联的场合。
4传动比的计算ωi /ωj＝P1j P ij / P1i P ij两构件的角速度之比等于绝对瞬心至相对瞬心的距离之反比5.角速度方向的确定相对瞬心位于两绝对瞬心的同一侧，两构件转向相同相对瞬心位于两绝对瞬心之间，两构件转向相反。
常见题型：1.速度瞬心的求解（会用正多形法）2利用速度瞬心求解速度。
ωi /ωj ＝P 1j P ij / P 1i P ij例题：在图示四杆机构中，AB l =60mm ，CD l =90mm ，AD l =BC l =120mm ，2ω=10rad/s ，试用瞬心法求： (1)当ϕ=45°时，点C 的速度C v；(2)当ϕ=165°时，构件3的BC 线上(或其延长线上)速度最小的一点E 的位置及其速度大小；(3)当C v =0时，ϕ角之值(有两个解)。
P 13C(a)解：以选定的比例尺0.005/l m mm μ=作机构运动简图如图3-2所示。
（1）定瞬心P 13的位置，求v c 。
131331 6.07rad /AP DP l l s ωω==30.547/c l v CD m s μω==（2）如图（b ）所示，定出构件2的BC 线上速度最小的一点E 位置及速度的大小。
