钢筋直螺纹套筒施工交底
目的
本文档旨在明确钢筋直螺纹套筒施工的要求和程序，确保施工过程安全、高效。
施工要求
1. 施工人员应具备相关技术资格和工作经验，熟悉施工规范和安全要求。
2. 施工人员应佩戴符合要求的个人防护装备，并严格遵守相关安全操作流程。
3. 施工现场应清洁整齐，无杂物堆放和阻碍施工的障碍物。
施工程序
1. 安全准备
- 确认施工区域是否划定，并进行必要的安全防护措施。
- 检查施工设备和工具是否完好，确保安全使用。
2. 钢筋加工
- 根据设计要求，将钢筋进行剪切、弯曲等加工处理。
- 检查加工后的钢筋尺寸、质量，并记录相关信息。
3. 安装套筒
- 根据设计图纸确定套筒的位置和数量，并在施工现场进行标定。
- 使用适当的工具将套筒固定在定位点上，并确保稳固可靠。
4. 检查验收
- 在完成套筒施工后，进行全面检查，确保套筒安装符合要求。
- 对套筒的尺寸、位置、固定方式等进行验收，并记录相关数据。
5. 清理整理
- 清理施工现场，清除杂物和垃圾。
- 对工具和设备进行清理、整理和储存，确保下次使用时能够
正常工作。
注意事项
1. 钢筋直螺纹套筒施工过程中，应注意人身安全和施工质量。
2. 如发现施工中存在的问题或隐患，应及时向相关负责人报告。
3. 按照相关要求保存好施工交底记录，以备日后查阅和追溯。
以上是钢筋直螺纹套筒施工交底的要求和程序，请施工人员严格按照上述步骤进行操作。
如有疑问，请及时咨询相关负责人。

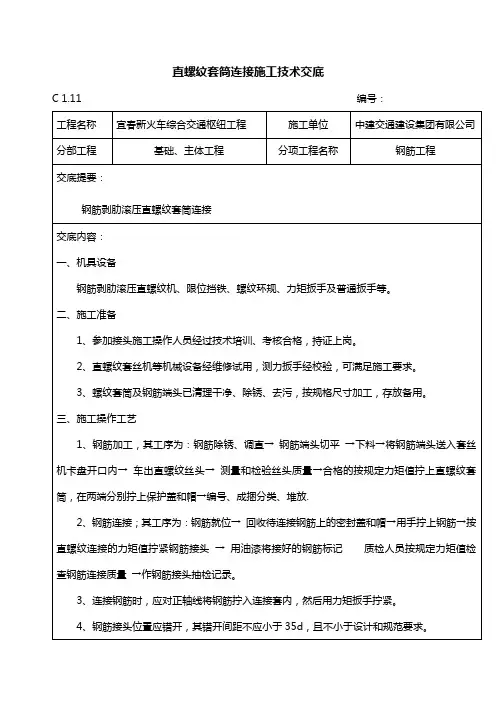

直螺纹钢筋套筒连接施工技术交底直螺纹钢筋套筒连接施工技术交底一、施工机具LBG-40型钢筋直螺纹滚丝机、切割机、环通规、环止规、游标卡尺、通端塞规、止端塞规、管钳扳手、力矩扳手。
二、施工准备1、参加滚压直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。
2、钢筋应先调直再加工，切口端面要与钢筋轴线垂直，端头弯曲、马蹄形严重的要切去，但不得用气割下料。
三、直螺纹套筒质量要求1、材质要求：采用HRB335、HRB400钢筋制作，其机械性能、化学成份应符合有关规定。
2、结构尺寸：表 13、质量要求：（1）连接套表面无裂纹，螺牙饱满，无其他缺陷。
（2）光面塞规：通端量规能通过小径，且止端量规不能通过。
（3）螺纹塞规：通规能顺利旋入套筒并达到旋合长度，止规从套筒端部旋入量不应超过3个螺距。
表2 钢筋丝头加工参数四、施工工艺1、工艺流程：确定滚丝机位置→钢筋调直、切割机下料→丝头加工→丝头质量检查（套丝帽保护）→用机械扳手进行套筒与丝头连接→接头连接后质量检查→钢筋直螺纹接头送检2、钢筋丝头加工：（1）按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸。
（2）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。
（3）调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。
（4）钢筋丝头长度的确定，确定原则：以钢筋连接套筒长度的一半为钢筋丝扣长度，由于钢筋的开始端和结束端存在不完整丝扣，初步确定钢筋丝扣的有效长度见表2。
允许偏差为0～2P（P为螺距），施工中按0～1P 控制。
五、接头质量检验1、工程中应用滚压直螺纹钢筋接头时，技术提供单位应提交有效的型式检验报告。
2、钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。
工艺检验应符合下列要求：⑴每种规格的钢筋接头试件不应少于3根；⑵接头试件的钢筋母材应进行抗拉强度试验；试件不小于3根，且应取自接头试件的同一根钢筋；⑶3根接头试件的抗拉强度均不小于该级别钢筋抗拉强度的标准值，同时接头尚应不小于0.9倍钢筋母材的抗拉强度实测值。

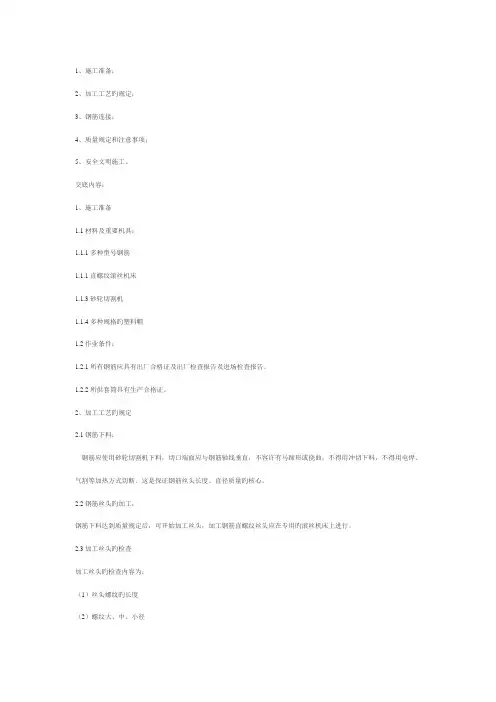

2、加工工艺旳规定；3、钢筋连接；4、质量规定和注意事项；5、安全文明施工。
交底内容：1、施工准备1.1材料及重要机具：1.1.1多种型号钢筋1.1.1直螺纹滚丝机床1.1.3砂轮切割机1.1.4多种规格旳塑料帽1.2作业条件：1.2.1所有钢筋应具有出厂合格证及出厂检查报告及进场检查报告。
1.2.2所供套筒具有生产合格证。
2、加工工艺旳规定2.1钢筋下料：钢筋应使用砂轮切割机下料，切口端面应与钢筋轴线垂直，不容许有马蹄形或挠曲，不得用冲切下料，不得用电焊、气割等加热方式切断。
这是保证钢筋丝头长度、直径质量旳核心。
2.2钢筋丝头旳加工：钢筋下料达到质量规定后，可开始加工丝头，加工钢筋直螺纹丝头应在专用旳滚丝机床上进行。
2.3加工丝头旳检查加工丝头旳检查内容为：（1）丝头螺纹旳长度（2）螺纹大、中、小径2.3.2所加工旳钢筋丝头，要逐个检测，自检合格旳丝头由技术人员以一种班加工旳丝头为一种检查批按10%随机抽样进行检测。
2.3.3加工好旳丝头应将两端戴上塑料保护帽，然后按钢筋旳不同规格堆放。
2.3.4钢筋连接前，在施工现场滚丝，按每种规格钢筋旳接头试件数量不少与3根，由实验员送实验室做静力单向拉伸实验并出具实验报告。
当钢筋连接头达到JGJ107-96规定期，即为合格接头，便可进行钢筋连接施工。
2.3.5检查出不合格旳丝头应切除后重新制作。
3、钢筋连接3.1同径连接套3.1.1用扳手或管钳将直螺纹连接套与一端钢筋拧到位，再另一端钢筋与连接套拧到位。
3.1.2当连接水平钢筋时，应从一头往往另一头依次拧紧接头，不得从两头往中间连接，以免导致连接质量事故。
3.2正、反丝扣连接套将不能转动旳钢筋加工成左旋螺纹，用正、反丝扣连接套（一端为右旋螺纹，另一端为左旋螺纹）将待连接钢筋对上连接套入口，转动连接套即可使钢筋同步旋入连接套。
3.3 连接完毕后，质检人员应予以检查，检查措施为：连接完毕后套筒两侧外露螺纹长度与否相等且每侧不超过一种完整丝扣。
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件 58工程名称 交底日期 2023.08.19 施工单位分项工程名称钢筋工程交底提纲施工准备、施工工艺、施工控制要点、安全环保规定交底内容：钢筋直螺纹套筒连接技术交底见图4-1~图4-4。
图4-1 标准型接头安装 图4-2 正反丝扣型接头安装六、成品保护1、 钢筋丝扣加工完毕，堆放时必须在丝扣上套上塑料保护帽，防止丝扣破坏。
一、交底目的为确保钢筋直螺纹连接施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，现将直螺纹连接安全技术交底如下。
二、施工范围本交底适用于所有采用钢筋直螺纹连接的钢筋混凝土结构施工。
三、施工人员要求1. 参与直螺纹连接施工的人员必须经过专业培训，掌握钢筋直螺纹连接的施工工艺和安全操作规程。
2. 施工人员应熟悉所使用的设备、工具的性能和操作方法。
3. 施工人员应佩戴必要的劳动保护用品，如安全帽、手套、防护眼镜等。
四、安全技术措施1. 材料准备- 钢筋、套筒、螺纹连接器等材料应按照设计要求和质量标准选用，确保材料质量合格。
- 材料进场后应进行验收，确认材料质量符合要求。
2. 施工准备- 施工前应检查施工场地，确保场地平整、干燥、无积水。
- 钢筋加工前应检查钢筋的尺寸、形状、表面质量等，确保符合要求。
- 施工工具、设备应进行检查和维护，确保其完好、安全。
3. 施工过程- 钢筋下料时，应使用砂轮切割机或钢筋切断机，并注意防止钢筋飞溅伤人。
- 钢筋断面应平整，不得有毛刺、裂纹等缺陷。
- 滚轧螺纹加工时，操作人员应站在安全位置，确保设备运行稳定。
- 丝头加工后，应进行质量检查，确保螺纹完整、无损坏。
- 连接钢筋时，应确保套筒与螺纹连接器正确匹配，连接牢固。
- 连接完成后，应进行扭力值检测，确保连接质量。
4. 安全操作规程- 严禁在设备运行时进行维修或调整。
- 严禁使用损坏的设备或工具。
- 严禁在施工过程中吸烟、饮酒。
- 严禁在施工区域进行无关活动。
五、应急预案1. 如发生钢筋切断机、砂轮切割机等设备故障，应立即停止使用，切断电源，防止事故扩大。
2. 如发生钢筋飞溅伤人，应立即采取措施救治伤员，并报告相关部门。
3. 如发生火灾等紧急情况，应立即报警，并组织人员进行疏散。
六、总结钢筋直螺纹连接施工过程中，安全至关重要。
施工人员必须严格按照安全技术措施和操作规程进行施工，确保施工安全。
同时，施工管理人员应加强对施工现场的巡查，及时发现并消除安全隐患，确保施工顺利进行。

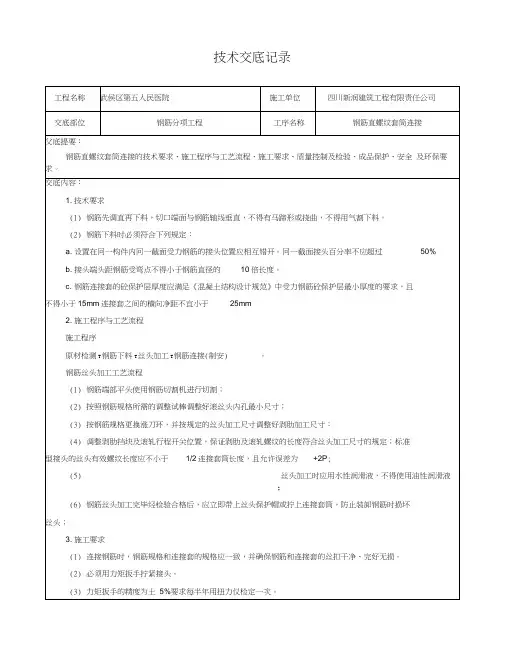

工程名称施工单位交底部位工序名称直螺纹套筒连接交底提要：一、直螺纹连接技术要求1、连接套①、经检验合格的连接套，包装箱内应有明显的标记，一端孔应用密封盖扣紧。
②、连接套进场时应有产品合格证，安装前应进行复检。
③、连接套不能有严重锈蚀、有油脂等影响混凝土质量的缺陷或杂物。
④、连接套精确为副6f级，并符合GB/T197的规定，表面粗糙度不低于6.3。
⑤、按照施工的实际需要标准型：用于一般连接钢筋的部位；⑥、标准型连接套的外形尺寸应符合下表规定：连接套外形尺寸单位：mm规格（d）螺距（p）长度L-02 外径Φ-00.4 螺纹小径D1+0.4Φ18 2.5 40 Φ29 16.3Φ20 2.5 45 Φ31 18.1Φ22 2.5 50 Φ33 20.2Φ25 3.0 55 Φ37 22.9项目(专业)技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。
工程名称施工单位交底部位工序名称直螺纹套筒连接交底提要：2、施工准备为了满足本工程质量及进度要求，由专业人员负责施工：①、本工程将由施工单位调派专业人员到现场负责。
②、确保现场有专业机械操作工2-4人（有上岗证）钢筋滚压机2台，并根据施工现场要求随时增加，机械及人员以满足施工进度。
③、在施工现场设专职质检员1个，对所有加工与安装的接头及时检查，并做好记录（统一表格式）；确保工程质量优良（优良率100%）。
④、在施工现场设专职安全员1名，配合做好安全预防措施，并做好记录。
3、丝头加工①、螺纹加工直径调定：根据所加工直径，把滚丝的相应规格通过通止棒调整，然后锁紧滚丝轮，严禁一次调定，滚丝牙应相对吻合，严禁丝牙交叉锁紧。
②、长度调整：根据所滚压钢筋直径丝头长度，把行程调节板上相应的刻线对准护板上的“0”刻线，然后锁紧，即完成初步调整。
③、直径、长度的调整：由于各部误差积累影响刻线的准确性，所以刻线均为初步指示线，最后以实际加工的直径和丝头长度进行微调，直至合格，调整时必须直径从大到小，丝头长度由短到长，顺序渐渐的进行调整。
技术交底记录力矩值，不得超拧，拧紧后的接头应作上标记，防止钢筋接头漏拧。
（5 ）钢筋连接前要根据所连接钢筋直径的需要将力矩扳手上的游动标尺刻度调定在相应的位置上。
即按规定的力矩值使力矩板手钳头垂直钢筋轴线均匀加力。
当听到力矩扳手发出“咔嗒”声响时即停止加力（否则会损坏扳手）。
（6 ）连接水平钢筋时必须依次连接，从一头往另一头，不得从两边往中间连接，连接时一定两人面对站定，一人用扳手管钳卡住已连接好的钢筋，另一人用力矩扳手拧紧待连接钢筋，按规定的力矩值进行连接，这样可避免弄坏已连接好的钢筋接头。
（7）力矩扳手不使用时，将其力矩值调为零，以保证其精度。
（8）使用扳手对钢筋接头拧紧时，只要达到力矩扳手调定的力矩值即可，拧紧后按下列力矩值检查：4.质量控制及检验检查钢筋连接质量（1）检查接头外观质量应外露不超过1扣，钢筋与连接套筒之间无缝隙。
（2）用力矩扳手检查接头拧紧程度。
丝头加工尺寸控制丝头现场检验（1）加工的丝头应逐个进行自检，不合格的丝头应切去重新加工。
（2 ）自检合格的丝头，应有现场质检员随机抽样检验，以一个工作班加工的丝头为一个检验批，抽检10%且不少于10个；现场丝头的抽检合格率不应小于95%当抽检合格率小于95%寸，应另抽取同样数量的丝头重新检验，当两次检验的总合格率不小于95%寸，该批产品合格。
当合格率仍小于95%寸，则应对全部丝头进行逐个检验，合格者方可使用。
钢筋接头的现场检验（1）外观质量自检合格的钢筋连接接头，应由现场质检员随机抽样进行检验。
同一施工条件下采用同一材料的同等级同型式同规格接头，以连续生产的500个为一个检验批进行检验和验收，不足500个的也按一个检验批计算。
