钢筋直螺纹套丝及连接技术交底_

（2）钢筋剥肋，用相应规格的调整试棒或垫片调整好剥肋头后试加工，剥肋直径不得低于该钢筋的底径尺寸，做好滚丝准备。
（3）钢筋滚丝，由于钢筋剥肋滚轧在同一台滚丝机上一次完成，钢筋在剥肋完成后依次进给完成滚轧过程。加工简单、方便、普通工人一般经过一小时培训就可掌握加工技术。每台班可加工300-500个丝头，为确保加工质量，对加工完成的丝头要求操作人员按如下规程进行自检：目测牙型饱满，牙顶宽超过0.75mm,秃牙部分累计长度不超过1/2螺纹周长。
（7）重量：450g
2、准备工作：
将机床安装平稳，机床主轴轴心线应处于水平位置，如有倾斜，只能夹钳方向低于水平位置，但不低于5º.
清理各部附着物，检查各部连接是否松动，是否齐全。
减速机加油到要求位置，推荐使用“工业极压齿轮油”，3-6个月更换一次。
加入切削液，把切削液倒入水盘中，流入水箱。
3、试车：
（4）按要求调定机床直径和长度，并夹紧钢筋。
（5）开启水泵，逆时针扳动进给手柄，使主机启动并平稳前进，当滚丝轮接触钢筋后，仍需给手柄一定的力，使其能自动按螺纹前行两个或三个螺距后再去掉手柄力，使其自动进给。
（6）当完成丝头滚轧长度后，机床会自动停车，启动反转按钮，滚丝头返回，当滚丝头即将离开丝头时，给手柄加一定的力顺时针摇到初始位置，机床停车。
三、施工操作工艺
1、钢筋加工，其工序为:钢筋除锈、调直→钢筋端头切平→将钢筋端头送入套丝
机卡盘开口内→车出直螺纹丝头→测量和检验丝头质量→合格的按规定力矩值拧上直螺纹套筒，在两端分别拧上保护盖和帽→编号、成捆分类、堆放.
2、钢筋连接;其工序为:钢筋就位→回收待连接钢筋上的密封盖和帽→用手拧上钢筋→按
（2）加工完的直螺纹钢筋丝头应用专用工具进行检查，丝头尺寸应釆用专用直螺纹量规检查，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3P。抽检数量10%,检验合格率不应小于95%，检查合格后按规格及使用部位分类码放，丝头用塑料帽盖好，加以保护。

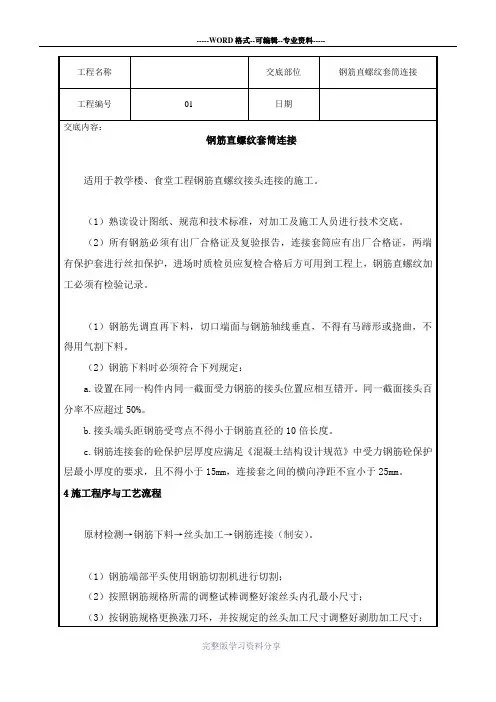

4施工程序与工艺流程
原材检测→钢筋下料→丝头加工→钢筋连接（制安）。
（1）钢筋端部平头使用钢筋切割机进行切割；
（2）按照钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸；
（3）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋加工尺寸：
（4）调整剥肋挡块及滚轧行程开关位置，保证剥肋及滚轧螺纹的长度符合丝头加工尺寸的规定；标准型接头的丝头有效螺纹长度应不小于1/2连接套筒长度，且允许误差为+2P；
滚轧直螺纹钢筋接头拧紧力矩值
钢筋直径/㎜
≤16
18~20
22~25
28~32
拧紧力矩值/（N·m）
80
160
230
300
注：当钢筋直径的钢筋连接时，拧紧力矩值按较小直径钢筋的相应值取用。
6.质量控制及检验
6.1检查钢筋连接质量
（1）检查接头外观质量应外露不超过2扣，钢筋与连接套筒之间无缝隙；
（2）用力矩扳手检查接头拧紧程度。
6.4丝头现场检验
（1）加工的丝头应逐个进行自检，不合格的丝头应切去重新加工；
（2）自检合格的丝头，应有现场质检员随机抽样检验，以一个工作班加工的丝头为一个检验批，抽检10%，且不少于10个；现场丝头的抽检合格率不应小于95%，当抽检合格率小于95%时，应另抽取同样数量的丝头重新检验，当两次检验的总合格率不小于95%时，该批产品合格。当合格率仍小于95%时，则应对全部丝头进行逐个检验，合格者方可使用。
（5）丝头加工时应用水性润滑液，不得使用油性润滑液;
（6）钢筋丝头加工完毕经检验合格后，应立即带上丝头保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头；
（1）连接钢筋时，钢筋规格和连接套的规格应一致，并确保钢筋和连接套的丝扣干净、完好无损。

钢筋直螺纹套丝技术交底为了保证工程质量，按时完成工程任务，达到安全生产文明施工，特进行技术交底：一、基本概况本工程需套丝钢筋规格如下：1.梁钢筋：直径≥16mm的钢筋采用直螺纹套筒连接。

2.柱（含暗柱）钢筋：直径≥16mm的钢筋采用直螺纹套筒连接。

3.基础底板钢筋：采用直螺纹套筒连接。

二、施工准备1.劳动组织⑴.依据作业量大小及工期要求，现场设两个钢筋套丝班组，一个班组配备一套钢筋剥肋滚丝机，人员3—4人。

⑵.操作人员必须经专业培训后方可上岗。

⑶.施工人员应经过三级安全教育，并经体检合格后方可上岗。

2. 机械准备主要机具：直辊式直螺纹套丝机、止环规、通环规、丝头卡板、止塞规、通塞规、工作扳手等。

3.材料要求⑴钢筋：①钢筋的级别、直径必须符合设计要求及国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499.2-2007）及《钢筋混凝土用余热处理钢筋》（GB13014-91）的要求，应有出厂质量证明（材质单）及进场复试报告。

②钢筋端部应用无齿锯切割平直，不得用钢筋切断机进行切断。

任何影响钢筋插入和连接的铁锈、油污、砂浆以及马蹄、飞边、毛刺应予以清除和修磨。

⑵连接套筒应符合以下要求：①连接套筒选用45号优质碳素结构钢或其他经型式检验确认符合要求的钢材，套筒表面应有生产批号标识，并有厂家提供的产品合格证，合格证内容应包括适用钢筋直径和接头性能等级、套筒类型、生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号。

②滚压直螺纹接头连接用套筒的规格与尺寸见下表：钢筋直径螺纹直径套筒外径套筒长度16 M16.5×2 25 4518 M19×2.5 29 5520 M21×2.5 31 6022 M23×2.5 33 6525 M26×3 39 7028 M29×3 44 80③连接套筒应分类包装存放，不得混淆和锈蚀。

4.技术准备⑴组织施工人员学习规范和直螺纹钢筋连接接头行业标准，掌握技术交底的要求。

工程名称交底日期施工单位XX建设集团有限公司分项工程名称钢筋工程交底提要钢筋直螺纹套丝及连接技术交底交底内容：（7）检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。

5、施工工艺本工程钢筋连接方式主要如下所示：直径 d ≤14 16≤d≤22 d≥25连接方式绑扎搭接焊接机械连接（1）直螺纹套丝工艺流程：钢筋下料→加工前检查、就位→(剥肋)滚轧丝头→丝头质量自检→带保护帽→钢筋连接→钢筋连接质量抽检。

（2）钢筋下料：采用砂轮切割机，切口的端面应与轴线垂直，不得有马蹄形或挠曲。

钢筋切口端面与钢筋轴线不垂直、端头弯曲、马蹄严重的用砂轮切割机切去。

钢筋切头效果（3）夹持钢筋，利用滚丝机上的设备台钳夹持钢筋，夹持时要注意：1）设备必须停止转动，并已在最后端。

2）台钳在夹紧前必须将钢筋顶紧限位挡铁，否则将影响丝头长度。

3）挡铁撤走后，不得将钢筋向前移动，否则丝头将过长。

4）不同规格的钢筋应选用相应的限位挡铁，不得乱用。

（4）面对滚丝头方向，滚丝头顺时针方向旋转为反转，用于加工反丝螺纹；滚丝头逆时针方向旋转为正转，用于加工普通型螺纹。

开机后要注意滚丝头旋转方向与所加工的丝头形式是否一致。

另外，普工程名称交底日期施工单位XX建设集团有限公司分项工程名称钢筋工程交底提要钢筋直螺纹套丝及连接技术交底交底内容：螺距 2.0 2.5 2.5 2.5 3.0直螺纹长度及检验方法6、接头连接（1）现场连接：工艺流程：钢筋就位→拧下钢筋丝头保护帽→接头拧紧→作标记→施工检验（2）操作要点1）钢筋就位：将丝头检验合格的钢筋搬运至待连接处。

在进行钢筋连接时，钢筋规格应与连接套筒规格一致，并保证丝头和连接套筒内螺纹干净、完好无损。

连接钢筋时对准轴线将钢筋拧入相应的连接套筒2）接头拧紧：用扳手和管钳将连接接头拧紧。

接头拼接完成后，使两个丝头在套筒中央位置互相顶紧，套筒每端丝扣外露不应超过2P，加长型接头的外露丝扣数不受限制，但应有明显标记，以检查进入套筒的丝头长度是否满足要求。

Hessen was revised in January 2021为了保证工程质量，按时完成工程任务，达到安全生产文明施工，特进行技术交底：本工程需套丝钢筋规格如下：1.梁钢筋：直径≥16mm 的钢筋采用直螺纹套筒连接。

2.柱(含暗柱)钢筋：直径≥16mm 的钢筋采用直螺纹套筒连接。

3.基础底板钢筋：采用直螺纹套筒连接。

1.劳动组织⑴.依据作业量大小及工期要求，现场设两个钢筋套丝班组，一个班组配备一套钢筋剥肋滚丝机，人员 3—4 人。

⑵.操作人员必须经专业培训后方可上岗。

⑶.施工人员应经过三级安全教育，并经体检合格后方可上岗。

2. 机械准备主要机具：直辊式直螺纹套丝机、止环规、通环规、丝头卡板、止塞规、通塞规、工作扳手等。

3.材料要求⑴钢筋：①钢筋的级别、直径必须符合设计要求及国家标准《钢筋混凝土用热轧带肋钢筋》()及《钢筋混凝土用余热处理钢筋》(GB13014-91)的要求，应有出厂质量证明(材质单)及进场复试报告。

②钢筋端部应用无齿锯切割平直，不得用钢筋切断机进行切断。

任何影响钢筋插入和连接的铁锈、油污、砂浆以及马蹄、飞边、毛刺应予以清除和修磨。

⑵连接套筒应符合以下要求：①连接套筒选用 45 号优质碳素结构钢或其他经型式检验确认符合要求的钢材，套筒表面应有生产批号标识，并有厂家提供的产品合格证，合格证内容应包括适用钢筋直径和接头性能等级、套筒类型、生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号。

②滚压直螺纹接头连接用套筒的规格与尺寸见下表：钢筋直径螺纹直径套筒外径套筒长度16 ×2 25 4518 M19×29 5520 M21 ×31 6022 M23×33 6525 M26×3 39 7028 M29×3 44 80③连接套筒应分类包装存放，不得混淆和锈蚀。

4. 技术准备⑴组织施工人员学习规范和直螺纹钢筋连接接头行业标准，掌握技术交底的要 求。

③连接钢筋时，钢筋规格和套筒的规格必须一致，并保证丝 头和连接套筒内螺纹干净、完好无损；
④采用预埋接头时，连接套筒的位置、规格和数量应符合设 计要求。带连接套筒的钢筋应固定牢，连接套筒的外露 端应有保护盖。
（2）质量要求
①钢筋直螺纹接头应使用工作扳手或管钳进行施工，将两个 钢筋丝头在套管中间位置相互顶紧（锁母型接头除外）， 接头拧紧力矩不应小于下述规定：
65
32.5
32
30.5±0.2 M32.5×3
75
37.5
36
34.5±0.2 M36.4×3
90
45
40
38.1±0.2 M40.1×3
100
50
丝扣数
12 12 12 12 12 13 14 17 19
丝 头 解 析 图 ：
环规检验示意图：
b、检验标准：
①经自检合格的丝头，应随机抽样进行检查，以一个工作班内生产的 丝头为一个检验批，随机抽检10%，且不得少于10个，并按附表1填写钢 筋丝头检验记录表。当合格率小于95%时，应另抽取同样数量的丝头重 新检验，当两次检验总的合格率不小于95%时，该产品为合格。否则， 加工该批丝头的设备应停止加工，查明原因并解决后再继续加工丝头； 同时应对该批钢筋丝头逐个进行检验，合格者方可使用，对不合格丝头 进行分析处理。 ②、钢筋丝头加工完成、检验 合格后，要用专用的钢筋丝头 保护帽或连接套筒对钢筋丝头 进行保护，以防螺纹在钢筋搬 动或运输过程中被损坏或污染。
丝头保护（丝头加工后用保 护套进行丝头保护）
3、直螺纹连接
（1）、技术要求
①钢筋机械连接的力学性能应符合国家现行标准《钢筋机械 连接通用技术规程》JGJ107、《钢筋焊接及验收规程》 JGJ18的规定抽取钢筋机械连接接头试件作力学性能检验， 其质量应符合有关规程的规定；

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

云南省住房和城乡建设厅印制筑业软件 58工程名称 交底日期 2023.08.19 施工单位分项工程名称钢筋工程交底提纲施工准备、施工工艺、施工控制要点、安全环保规定交底内容：钢筋直螺纹套筒连接技术交底见图4-1~图4-4。

图4-1 标准型接头安装 图4-2 正反丝扣型接头安装六、成品保护1、 钢筋丝扣加工完毕，堆放时必须在丝扣上套上塑料保护帽，防止丝扣破坏。

钢筋直螺纹接头连接技术交底
鲁JJ—005
工程名称
济南东新热电有限公司2X70MW热水锅炉主厂房建设工程
施工单位
济南一建集团总公司
交底部位
设备基础
工序名称
设备基础钢筋
交底提要：钢筋的相关材料的准备、质量要求及施工工艺。
交底内容：
1.适范围
适用本工程钢筋直螺纹接头连接的施工。
2.作业准备
（1）熟读设计图纸、规范和技术标准，对加工及施工人员进行技术交底。
（3）现场钢筋连接接头的抽检合格率不应小于95%。当抽检合格率小于95%时，应另抽取同样数量的接头重新检验。当两次检验的总合格率不小于95%时，该批接头合格。若合格率仍小于95%时，则应对全部接头进行逐个检验。
8.7直螺纹接头试验
（1）同一施工条件下采用同一材料的同等级同型式同规格接头，以500个为一个检验批进行检验和验收，不足500个的也按一个检验批计算。每一批取3个试件做单向拉伸试验。
（2）自检合格的丝头，应有现场质检员随机抽样检验，以一个工作班加工的丝头为一个检验批，抽检10%，且不少于10个；现场丝头的抽检合格率不应小于95%，当抽检合格率小于95%时，应另抽取同样数量的丝头重新检验，当两次检验的总合格率不小于95%时，该批产品合格。当合格率仍小于95%时，则应对全部丝头进行逐个检验，合格者方可使用。
3）钢筋冷镦后，在钢筋套丝机上切削加工螺纹。钢筋端头螺纹规格应与连接套筒的型号匹配。钢筋螺纹加工质量：牙形饱满、无断牙、秃牙等缺陷。
4）钢筋螺纹加工后，随即用配置的量规逐根检测（图2）。合格后，再由专职质检员按一个工作班10%的比例抽样校验。如发现有不合格螺纹，应全部逐个检查，并切除所有不合格螺纹，重新镦粗和加工螺纹。
项目（专业）技术负责人

审核人 交底人 接受交底人
1. 本表由施工单位填写，交底单位与接受交底单位各存一份。

工程名称 ****工程 交底日期 2022年4月21日
施工单位 ****公司
分项工程名称
钢筋工程
交底提要
2#楼直螺纹套筒连接施工技术交底
4.2直螺纹接头钢筋加工前，应釆用无齿锯对钢筋端部进行切割（切割长度≤30mm ），以保证端头加工平整，无扭曲、无毛刺；丝头加工时 应使用水性润滑液不得使用油性润滑
液。

4.3加工完的直螺纹钢筋丝头应用专用工具进行检查，丝头尺寸应釆用专用直螺纹量
规检查，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3P 。

抽检数量10%,检验合格率不应小于95%，检查合格后按规格及使用部位分类码放，丝头用塑料帽盖好，加以保护。

直螺纹检查-环止规
直螺纹检查-环通规
套筒类型
检查项目 量具、检具名称
检查方法 直螺纹套筒
外观
目测
外观尺寸
游标卡尺或专用量具 不少于两个方向进行测量 螺纹中径 通端螺纹塞规 应与套筒工作内螺纹旋合通过 止端螺纹塞规 允许与套简工作内螺纹两端的螺纹部
分旋合，旋合量应不超过三个螺距
螺纹小径
光面卡规和游标卡尺
不少于两个方向进行测量
接头质量进行检查验收，并抽取10%的接头进行拧紧扭矩校核，合格的以红点标记。

4.5连接钢筋时，应对正轴线将钢筋拧入连接套内，然后用力矩扳手拧紧。

技术交底记录
表C2-1
资料编号
工程名称
施工单位 审核人
分包单位 □施组总设计交底 □单位工程施组交底 □施工方案交底 □专项施工方案交底 施工作业交底
交底部位 接受交底范围
交底摘要：
钢筋直螺纹丝头加工及连接
交底内容：
1. 概述：基础底板、框架梁筋、框架柱纵筋、顶板筋、墙体筋≥16均采用直螺纹连接技术
接头性能均为I 级。

2.1材料准备
2.1.1等待套丝的钢筋已进场经检验合格，码放于钢筋堆放区内。

2.1.2与钢筋配套的Ⅰ级直螺纹连接套筒已进场并检验合格。

2.1.3套丝所用水溶性切削液已进场存放于库房。

2.2机具准备
2.2.1钢筋直螺纹套丝机已进场，并已安装就位，接通电源，试运转正常。

2.2.2钢筋直螺纹套丝操作台由操作人员自行制作。

2.2.3钢筋直螺纹套丝检查工具齐全。

2.3人员准备
所有操作人员均已接受专业培训，持有上岗证。

3. 钢筋直螺纹连接施工
3.1 施工流程
3.2断料
3.2.1所有钢筋直螺纹料均使用无齿锯下料。

3.2.2无齿锯安装。

将无齿锯与无齿锯下料台连接牢固，并与地面进行可靠连接，防止移动，造成下料不准或出现斜面情况。

滚丝 连接套 安装保护
帽 检验 连接 检验 断料。

Q/BY QEOR 1301
NO：
交底记录
工程名称
丰好·尊品小区
工程部位
钢筋直螺纹连接
接受部门
项目部
交底部门
宝业建设新疆工程公司
交底内容及要求：
一、施工范围：
本工艺标准适于现浇钢筋混凝土结构中钢筋直径≥16的热轧带肋竖向或水平钢筋的连接施工。（施工图有节点要求的按施工图施工，甲方有要求的按甲方的联系单施工）
丝头加工尺寸（mm）见下表
规格
剥肋直径
螺纹尺寸
丝头长度
完整丝扣圈数
16
15.1±0.2
M 16.5×2
20~22.5
≥8
18
16.9±0.2
M19×2.5
25~27.5
≥7
20
18.8±0.2
M21×2.5
27~30
≥8
22
20.8±0.2
M23×2.5
29.5~32.5
≥9
25
23.7±0.2
M26×3
b、按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。
c、调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。
③钢筋丝头加工完成、检验合格后，应用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬运或运输过程中被损坏或污染。
④剥肋滚丝头加工尺寸应符合下表的规定，丝头加工长度为标准型套筒长度的1/2，其公差为2P（P为螺距），直接滚压螺纹和挤压螺纹的加工尺寸按相应标准执行。
b、直螺纹接头的连接钢管钳或力矩扳手进行连接时，将待安装的钢筋端部的塑料保护套拧下露出丝头，并将丝头上的水泥砂浆等杂物清理干净；将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合规定，力矩扳手的精度为±5%。（力矩扳手不使用时，将其力矩值调为零，以保证其精度）

技术交底记录
工程名称
施工单位
交底部位
工序名称
钢筋直螺(1)接头施工的操作人员必须设专人操作。
(2)钢筋要先调直再下料，切口端面要与钢筋轴线垂直不得有马蹄形或挠曲，现场使用砂轮切割机下料，不得用气割或切断机下料。若使用切断机下料，套丝完成后需对无效丝扣进行打磨。
(3)对钢筋直螺纹接头进行工艺检验，要求丝头加工长度为套筒长度的一半加1~2个丝扣螺距，即确保直螺纹连接完成后，外露0.5~1丝。
2．钢筋丝头加工
(1)加工丝头的牙形、螺纹必须与连接套的牙形、螺纹一致，丝扣段内的秃牙部分（即无效丝扣部分）累计长度小于一周长的1/2。
(2)滚轧钢筋直螺纹时，应采用水溶性切削润滑液，当气温低于0度时，应掺入15%—20%的亚硝酸钠，不得用机油作切削润滑液或不加润滑液进行滚轧丝头。
(3)钢筋套丝完成后，操作人员要求用使用卷尺检查丝扣长度，确保符合要求。
(5)已检验合格的丝头应加以保护。钢筋一端丝头应戴上保护帽，另一端拧上连接套，并按规格分类堆放整齐待用。
3．钢筋连接
⑴拧下待连接钢筋的保护帽。
⑵将待连接钢筋拧入连接套。拧入前应仔细检查钢筋规格是否与连接套规格一致，钢筋连接丝扣是否干净完好无损。
⑶被连接的两钢筋端面应处于连接套的中间位置，偏差不大于1P（P为螺距），并用工作扳手拧紧，使两钢筋端面顶紧，接头安装后的外露螺纹不应超过2P。
⑷连接钢筋注意事项
a.钢筋丝头经检验合格后应保持干净无损伤；
b.所连钢筋规格必须与连接套规格一致；
c.连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接；
交底人
接受交底人
日期
(4)按钢筋配料单进行钢筋下料。严禁采用钢筋切断机下料，必须用砂轮切割机切头。钢筋套丝完成后，操作人员要求用使用卷尺检查丝扣长度，确保符合要求，然后用手持砂轮机将丝头磨平。如丝扣不饱满者，切掉2cm重新套丝。检查其套丝长度时，如出现丝扣超长或不合格丝扣，则用手持砂轮机磨掉，直至满足规定要求为止。如丝扣长度不足时，需重新调整限位器并重新套丝，直至满足要求为止。

钢筋直螺纹连接施工技术交底直螺纹接头适用于砼工程结构中钢筋直径16～40mm间HRB335、HRB400E钢筋连接。

一、施工机具钢筋直螺纹滚丝机、砂轮切割机、量规（卡规、直螺纹塞规）、游标卡尺、管钳扳手、力矩扳手。

二、施工准备1、材料准备1)钢筋：品种、规格、外观必须符合设计要求，应有出厂材质证明、进场复试合格报告单。

2)直螺纹连接套筒:用45号优质碳素结构钢或其他经试验确认符合要求的钢材。

套筒表面应有规格标记,且有出厂合格证或材质证明报告。

套筒在运输和储存中，应防止锈蚀（不含轻微浮锈）和沾污。

2、技术准备1)钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。

2)检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。

三、作业条件1、参加接头施工的操作人员已经过技术培训、考核合格，持证上岗。

2、直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。

3、螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。

4、在大量加工前，应按规格先进行试配件制作，待试配件经检验合格后，方可大量加工。

四、标准型套筒直螺纹套筒的几何尺寸（mm）五、施工操作工艺1、施工工艺1)钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直→钢筋端头切平（与钢筋轴线垂直）→下料→磨光毛刺、缝边→将钢筋端头送入套丝机卡盘开口内→车出丝头→测量和检验丝头质量→合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套→编号、成捆分类、堆放备用2)施工现场钢筋安装连接程序是：钢筋就位→回收待连接钢筋上的保护帽→拧上钢筋，首尾对接拧入连接套→按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止→在接好合格的钢筋上标记→质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头→做钢筋接头的抽检记录2、钢筋丝头加工1)设备安装必须平稳，机床主轴轴心线应处于水平位置。

钢筋直螺纹套丝及连接技术交底一、概述钢筋直螺纹套丝及其连接技术是建筑领域常用的一种钢筋连接方式，主要用于大型钢结构的连接。

其本质是将两根钢筋嵌套并用螺纹连接起来，从而实现钢筋在轴向方向上的传力。

本文将重点介绍钢筋直螺纹套丝及其连接技术的要点。

二、钢筋直螺纹套丝的制作1. 前期准备工作首先要对钢筋进行预处理，包括切割、修整等工序，使其能够进行后续的加工。

钢筋的切割需使用钢筋剪切机，将钢筋端面切平、切齐。

2. 螺纹加工钢筋的螺纹加工是制作钢筋直螺纹套丝的关键步骤，其要求螺纹加工精度高、工艺严格。

具体步骤如下：•使用螺纹加工机对钢筋进行螺纹加工。

•根据套丝要求，在钢筋螺纹部位1-2个螺纹处进行去肉处理。

•对螺纹进行清理，以保证螺纹加工质量。

3. 水压韧性测试制作完钢筋直螺纹套丝后，需要进行水压韧性测试，以确保钢筋套丝的质量。

测试步骤如下：•将制作好的套丝放置于水中，充分浸泡。

•在套丝螺纹处施加相应压力，观测钢筋与套丝间是否有松动。

三、钢筋直螺纹套丝的连接技术1. 连接前准备钢筋直螺纹套丝连接前，需要对其进行前期准备，如切割、清理等。

2. 连接过程具体连接过程如下：•将两根钢筋对准，插入钢筋套丝中，并旋转操作，使其完整地螺合在一起。

•连接完成后，用力旋紧，使其能够承受大量的轴向拉力。

3. 问题处理在连接过程中，会出现一些问题，如连接紧固不稳、套丝损坏等，需要进行相应处理。

四、结语本文重点介绍了钢筋直螺纹套丝及其连接技术的制作步骤，以及连接过程中需要注意的问题，希望对建筑行业从业者有所帮助。

交底内容：一、材料要求1.钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

2.连接套筒应符合以下要求：（1）有明显的规格标记，一端孔应用密封盖扣紧。

（2）连接套筒进场时必须有出厂合格证。

（3）标准型连接套的外行尺寸必须符合下表的规定4）连接套螺纹中径尺寸的检验采用止、通塞规。

止塞规旋入深度小于等于3倍螺距；通塞规应能全部旋入。

（5）连接套应分类包装存放，不得混淆和锈蚀。

二、主要机具：1.钢筋套丝机：型号为HS-40，或其它可套制直径16mm及以上的Ⅱ、Ⅲ级钢筋的套丝机。

2.量规：量规包括止环规、通环规、丝头卡板、止塞规、通塞规。

3.力矩扳手：力矩扳手必须经计量管理部门批准，有制造计量器具许可证的生产厂生产的产品。

力矩扳手需定期经计量管理部门批准生产的扭力仪检定，检定合格后方准使用。

检定期限每半年一次，且新开工工程必须先进行检定方可使用。

三、作业条件：1.操作工人（包括套丝的工人）必须经专门培训，并经考试合格后方可上岗。

2.接头位置应符合规定。

3.熟悉图纸，做好技术交底。

四、操作工艺工艺流程：钢筋下料→钢筋套丝→接头工艺检验→钢筋连接→质量检查（包括抽检试验）1.钢筋下料钢筋应先调直后用切割机下料，不得用气割下料。

钢筋下料时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲不得出现马蹄形。

2.钢筋套丝：（1）套丝机必须用水溶性切削冷却润滑液，不得用机油润滑。

（2）钢筋丝头的牙形、螺距必须与连接套的牙形、螺距规相吻合，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2。

（3）检查合格的丝头，应立即将其一端拧上塑料保护帽，另一端拧上连接套，并按规格分裂堆放整齐待用。

3.接头的工艺试验：（1）钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，工艺检验应符合下列要求：A：每种规格钢筋的接头数量不应少于3根；B：对接头试件的钢筋母材应进行抗拉强度试验；C：三根接头试件的抗拉强度均应满足现行国家标准《钢筋机械连接通用技术规程》的规定。

⑹对连接的接头每500个为一验收批，进行静力拉伸强度试验。特殊性能试验还需单向反复拉伸试验和疲劳性能试验。
⑺连续检验10个验收批，全部单向拉伸试件一次性抽样合格时，验收接头数量可扩大一倍。
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交接受交底人，一分存档。
⑵外观检查
1挤压后套筒长度应为1.10-1.15倍原套筒长度，或压痕套筒的外径为0.8-0.9原套筒的外径。
②挤压接头的压痕道数应符合型式检验确定的道数（生产厂家套筒出厂时已喷上道数或在技术文件中已表明）。
③接头处弯折不得大于4°。
4挤压后套筒不得有肉眼可见的裂缝。
如外观质量合格数大于等于抽检数的90%，则该批为合格。如不合格数超过抽检数的10%，则应逐个进行复验。在外观不合格的接头中抽取六个试样作单向拉伸试验再判别。
技术交底记录TJ1.5
工程名称
施工单位
交底部位
基础
工序名称
直螺纹连接
交底提要：
交底内容：
一、直螺纹套筒连接特点
钢筋等强直螺纹连接是将端部滚扎螺纹，再用连接套筒对接的连接方法。
这种接头连接套筒分标准型、扩口型、变径型、正反丝扣型四种类型。
二、施工准备
1施工机具、设备、检验用量规等均已进场，并有相应资格的专业人员进行操作。
2套筒由专业生产厂家提供，并有质保书。
3每批已做三个试件，且试件经验收合格。
三、质量检验
1套筒挤压连接
⑴取样数量，以材料、等级、型式、规格、施工条件相同，且不超过500个接头，为一验收批，不足此数时也作为一个验收批。
对每一验收批，随机抽取10%的挤压接头作外观检查，抽取三个试样作单向拉伸试验。在现场检验合格的基础上，连续10个验收批单向拉伸试验合格率为100%时，可以扩大验收批所代表的接头数量一倍。
