变频器抗干扰的解决方案

变频器如何抗干扰变频器干扰解决方法一、变频器干扰的原因变频器在工作过程中会产生一定的电磁干扰，主要有以下几个原因：1.高频脉冲干扰：变频器由电机驱动器和电子器件组成，电子器件工作时会产生高频脉冲干扰，对周围电子设备产生辐射干扰。

2.电磁辐射：变频器中的电路部件和电机线圈会产生电磁场辐射，导致周围电子设备受到电磁干扰。

3.电源线干扰：变频器需要接入电源，当供电电源线路不稳定或存在电磁干扰时，会影响变频器正常工作并产生干扰。

二、变频器抗干扰的解决方法1.优化变频器布局：合理安排变频器及其接线的位置，将尽量远离其他敏感设备，减少电磁辐射对其它设备的干扰。

2.使用屏蔽电缆：通过使用屏蔽电缆连接变频器与电机，减少电磁辐射和电磁感应，从而减小干扰。

3.安装滤波器：安装电力滤波器来滤除变频器输出端的高频脉冲干扰，减少对周围设备的辐射。

4.增加电磁隔离屏蔽：在变频器周围添加金属屏蔽罩或者设施屏蔽屏蔽间隔来减少电磁波的辐射，从而保护周围设备。

5.优化供电电源：通过增加稳压器、滤波电容、终端电阻等措施，保证供电线路稳定，减少电源线干扰。

6.地线连接优化：保证变频器、电机、控制系统等设备都接地良好，减少电磁波的辐射和对其他设备的干扰。

7.使用额外的电磁屏蔽材料：在关键部位使用电磁屏蔽材料，如电磁屏蔽垫、屏蔽套管等，减少电磁波干扰。

8.添加滤波和降压器：通过在变频器的输入端添加滤波器，滤除电网的高频干扰信号，降低输入电源的干扰。

9.使用低噪声电源：选择低噪声的电源供应系统，减少输入变频器的电源噪声。

三、变频器干扰预防1.确保变频器本身具备较低的辐射性和敏感性，选择正规生产厂家和合格产品。

2.在购买变频器时，要选择具有良好抗干扰能力的产品，并参考其抗干扰性能指标。

3.对变频器进行适当的屏蔽和隔离设计，加强变频器周围环境的电磁兼容性。

4.在使用变频器时，要仔细阅读和遵守变频器的使用说明书，正确安装和接线，避免出现安装错误和使用不当的情况。

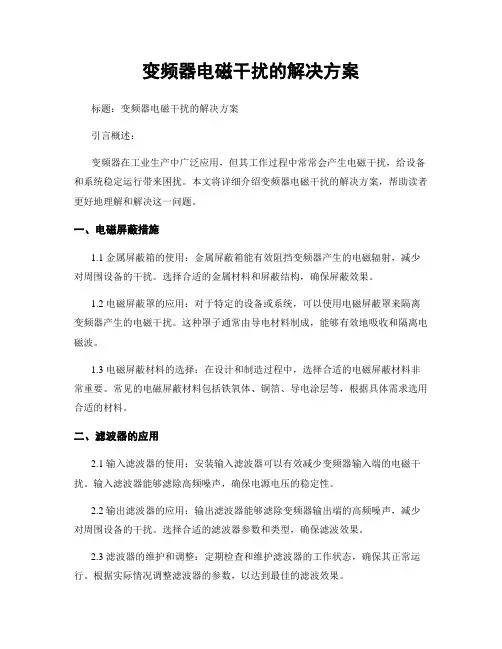

变频器电磁干扰的解决方案标题：变频器电磁干扰的解决方案引言概述：变频器在工业生产中广泛应用，但其工作过程中常常会产生电磁干扰，给设备和系统稳定运行带来困扰。

本文将详细介绍变频器电磁干扰的解决方案，帮助读者更好地理解和解决这一问题。

一、电磁屏蔽措施1.1 金属屏蔽箱的使用：金属屏蔽箱能有效阻挡变频器产生的电磁辐射，减少对周围设备的干扰。

选择合适的金属材料和屏蔽结构，确保屏蔽效果。

1.2 电磁屏蔽罩的应用：对于特定的设备或系统，可以使用电磁屏蔽罩来隔离变频器产生的电磁干扰。

这种罩子通常由导电材料制成，能够有效地吸收和隔离电磁波。

1.3 电磁屏蔽材料的选择：在设计和制造过程中，选择合适的电磁屏蔽材料非常重要。

常见的电磁屏蔽材料包括铁氧体、铜箔、导电涂层等，根据具体需求选用合适的材料。

二、滤波器的应用2.1 输入滤波器的使用：安装输入滤波器可以有效减少变频器输入端的电磁干扰。

输入滤波器能够滤除高频噪声，确保电源电压的稳定性。

2.2 输出滤波器的应用：输出滤波器能够滤除变频器输出端的高频噪声，减少对周围设备的干扰。

选择合适的滤波器参数和类型，确保滤波效果。

2.3 滤波器的维护和调整：定期检查和维护滤波器的工作状态，确保其正常运行。

根据实际情况调整滤波器的参数，以达到最佳的滤波效果。

三、接地措施3.1 变频器的接地：合理的变频器接地可以有效降低电磁干扰。

将变频器接地导线与设备的共同接地点连接，确保接地的稳定性和可靠性。

3.2 设备的接地：除了变频器的接地，设备本身的接地也非常重要。

确保设备的接地导线良好连接，并与变频器接地导线连接在一起，形成良好的接地系统。

3.3 接地电阻的测量：定期测量接地电阻，确保接地系统的良好工作状态。

如果接地电阻过大，应及时采取措施进行修复。

四、电缆布线和屏蔽4.1 电缆的选择：选择合适的电缆类型和规格，能够有效减少电磁干扰。

屏蔽电缆对于抑制电磁辐射和抗干扰能力较强，是较好的选择。

变频器抗干扰方法变频器是一种用来控制电动机转速的装置，广泛应用于工业生产中。

然而，由于变频器的调节过程中涉及到高频开关过程，就会产生电磁干扰，对其它电子设备和通信系统造成干扰。

因此，为了减少变频器的电磁干扰对周围设备的影响，需要采取一系列抗干扰措施。

首先，为了降低变频器的辐射干扰，可以采取以下措施：1.优化布线：合理布设电源线、控制线和信号线，使其远离敏感的模拟控制线路和通信线路，减少干扰的传递。

2.使用屏蔽线缆：将电源线、以及输入输出信号线采用带有屏蔽层的线缆，以减少干扰的辐射和传递。

3.增加滤波器：在变频器输入端安装滤波器，能够滤除高频噪声，减少干扰的辐射。

4.安装金属屏蔽罩：在变频器周围安装金属屏蔽罩，能够有效屏蔽辐射干扰。

其次，为了降低变频器的传导干扰，需要采取以下措施：1.使用滤波器：在变频器输入端和输出端都安装滤波器，以减少输入输出电缆的传导干扰。

2.分开供电：变频器的电源线和控制信号线分开供电，减少共模干扰。

3.添加低噪声电源：为变频器提供低噪声的电源，减少变频器输出端的电磁噪声。

4.选择合适的电缆：使用屏蔽效果好的电缆线材以减少传导干扰。

此外，为了提高变频器的抗干扰能力，还可以采取以下措施：1.优化地线：建立良好的接地系统，确保变频器和其它设备的共同接地，减少干扰的传导。

2.合理设置工作频率：选择合适和规范的工作频率范围，减少对其它设备的干扰。

3.添加滤波电容：在变频器输入端和输出端添加滤波电容，以降低高频噪声和干扰。

4.合理布置设备：将变频器和其它设备互相隔离，减少干扰传递。

最后，为了保证变频器的抗干扰性能，需要进行电磁兼容性测试和评估。

这样能够及早发现问题，并对干扰源进行识别和消除。

总结来说，为了降低变频器的电磁干扰对周围设备的影响，我们可以从减少辐射干扰、传导干扰和提高抗干扰能力等方面进行考虑。

通过合理的设备布局，优化的电路设计以及合适的滤波措施，能够有效地降低变频器的干扰程度，确保其正常稳定的运行。

高压变频器抗干扰的措施1.物理层面措施：a.线缆隔离：采用屏蔽电缆或防干扰型电缆，能有效地阻挡外界干扰信号。

b.设备隔离：将高压变频器与其他可能产生干扰信号的设备进行隔离，避免互相影响。

c.地线处理：保证变频器的接地良好，以减少或消除地线回路的干扰信号。

d.电磁屏蔽：对高压变频器进行电磁屏蔽，减少电磁泄漏，降低相互干扰的可能性。

e.涂线处理：对高压变频器内部的线路进行涂敷处理，防止信号的外泄和互相干扰。

2.电子层面措施：a.滤波器：在高压变频器的输入端和输出端都安装滤波器，减少输入和输出信号中的高频噪声和尖峰电压。

b.绝缘处理：对高压变频器内部的电子器件进行绝缘处理，避免干扰信号的传播和扩散。

c.场效应管：选用具有较低开关损耗的场效应管替代普通的开关管，减少开关过程中的干扰噪声。

d.控制算法：改进高压变频器的控制算法，优化PWM调制技术，减少开关频率的干扰。

e.接口设计：合理设计高压变频器的输入输出接口，充分考虑干扰信号的抗干扰能力，采取合适的线路和防护措施。

3.地线处理：a.单点接地：采用单点接地，减少地线的回路干扰。

b.地线阻抗控制：控制地线的阻抗，确保地线回路的稳定性和良好接地。

c.地线设计：合理设计高压变频器的地线连接方式，减少共模干扰和电磁干扰。

4.综合性措施：a.屏蔽措施：对高压变频器进行屏蔽处理，减少电磁泄漏和外界电磁干扰。

b.系统布线：合理规划和优化系统的布线，避免信号线和电源线的交叉干扰。

c.温度控制：控制高压变频器的工作温度，降低温度对器件性能的影响，减少工作异常和干扰信号的产生。

d.绝缘性能：保证高压变频器的绝缘性能良好，减少绝缘故障对系统的干扰。

总之，高压变频器抗干扰的措施需要综合考虑物理层面和电子层面的因素，通过合理的设计和控制方案，来减少干扰信号的产生和传播，提高设备的稳定性和抗干扰能力。

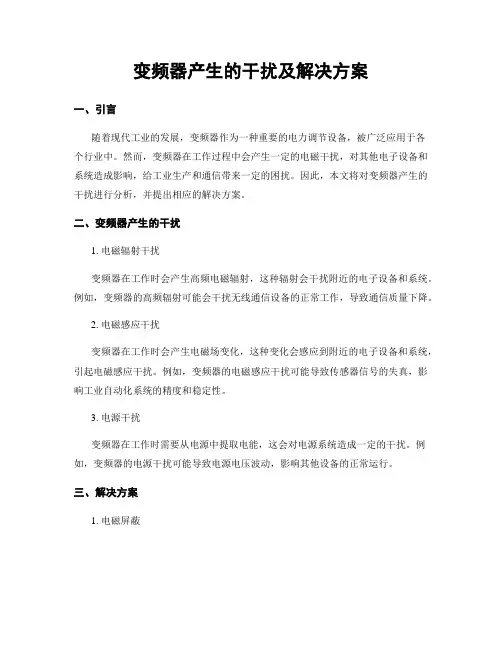

变频器产生的干扰及解决方案一、引言随着现代工业的发展，变频器作为一种重要的电力调节设备，被广泛应用于各个行业中。

然而，变频器在工作过程中会产生一定的电磁干扰，对其他电子设备和系统造成影响，给工业生产和通信带来一定的困扰。

因此，本文将对变频器产生的干扰进行分析，并提出相应的解决方案。

二、变频器产生的干扰1. 电磁辐射干扰变频器在工作时会产生高频电磁辐射，这种辐射会干扰附近的电子设备和系统。

例如，变频器的高频辐射可能会干扰无线通信设备的正常工作，导致通信质量下降。

2. 电磁感应干扰变频器在工作时会产生电磁场变化，这种变化会感应到附近的电子设备和系统，引起电磁感应干扰。

例如，变频器的电磁感应干扰可能导致传感器信号的失真，影响工业自动化系统的精度和稳定性。

3. 电源干扰变频器在工作时需要从电源中提取电能，这会对电源系统造成一定的干扰。

例如，变频器的电源干扰可能导致电源电压波动，影响其他设备的正常运行。

三、解决方案1. 电磁屏蔽为了减少变频器产生的电磁辐射干扰，可以采取电磁屏蔽措施。

例如，在变频器的外壳上添加金属屏蔽罩，可以有效地阻挡电磁辐射的传播。

此外，还可以采用金属隔离板或金属屏蔽罩将变频器与其他电子设备隔离，减少电磁辐射的传递。

2. 滤波器的应用为了减少变频器产生的电磁感应干扰，可以在变频器的输入和输出端口处安装滤波器。

滤波器可以滤除高频噪声，减少电磁感应干扰的影响。

例如，可以采用LC滤波器、RC滤波器或磁性滤波器等。

3. 接地措施良好的接地系统可以有效地减少变频器产生的电源干扰。

可以采用单点接地或多点接地的方式，确保电源系统的接地电阻足够低，减少电源干扰的传递。

此外，还可以采用屏蔽接地的方式，将变频器的外壳与地线连接，以提高接地效果。

4. 信号隔离为了减少变频器对其他设备的干扰，可以采用信号隔离的方式。

例如，在变频器的输入和输出信号线路中加入光电隔离器或变压器隔离器，可以有效地隔离变频器的干扰信号，保护其他设备的正常工作。

变频器产生的干扰及解决方案1. 引言变频器是一种用于调节机电转速的设备，广泛应用于工业生产中。

然而，变频器在工作过程中会产生电磁干扰，对其他设备和系统造成不利影响。

本文将详细介绍变频器产生的干扰及解决方案。

2. 变频器产生的干扰变频器产生的干扰主要包括电磁辐射干扰和电源线干扰两个方面。

2.1 电磁辐射干扰变频器工作时，机电和变频器之间的电缆会产生电磁辐射，通过空气传播到周围设备和系统中。

这种干扰可能导致其他设备的电子元件受损、通信中断或者数据丢失。

2.2 电源线干扰变频器通过电源线接入电网，其高频脉冲信号会通过电源线传播到其他设备和系统中，引起电源线上的电压和电流波动，导致其他设备的正常工作受到干扰。

3. 解决方案为了解决变频器产生的干扰问题，可以采取以下几种方案：3.1 滤波器安装滤波器是减少电磁辐射干扰的有效方法。

滤波器可以在变频器的电缆和电源线上安装，通过滤波器的滤波作用，将高频噪声滤除，减少电磁辐射干扰的传播。

3.2 屏蔽措施为了减少电磁辐射干扰的传播，可以采取屏蔽措施。

在变频器和机电之间的电缆上使用屏蔽材料包裹，阻挡电磁辐射的传播。

此外，还可以在设备周围建立金属屏蔽罩，进一步减少电磁辐射的泄漏。

3.3 接地措施良好的接地系统可以有效减少电磁辐射干扰。

通过建立良好的接地网络，将变频器和其他设备的接地点连接在一起，减少电磁辐射的泄漏。

此外，还可以使用接地屏蔽器，将电磁辐射导向接地，减少对其他设备的干扰。

3.4 选择合适的电缆选择合适的电缆也可以减少电磁辐射干扰。

使用屏蔽效果好的电缆，能够有效地阻挡电磁辐射的传播。

此外，还可以选择带有抗干扰能力的电缆，减少电源线干扰对其他设备的影响。

3.5 距离隔离在设计设备布局时，可以将变频器与其他敏感设备保持一定的距离，减少电磁辐射干扰的传播。

通过合理的布局，将变频器放置在远离其他设备的位置，可以有效降低干扰的程度。

4. 结论变频器产生的干扰对其他设备和系统的正常工作造成为了一定的影响，但通过采取相应的解决方案，可以有效减少干扰的程度。

变频器抗电磁干扰措施有哪些变频器是一种用于调节电动机转速的设备，它通过改变电源频率来控制电机的转速。

然而，由于其工作原理和电磁特性，变频器在工作过程中容易受到电磁干扰的影响。

为了保证变频器的正常工作和延长设备的使用寿命，必须采取一定的措施来抗电磁干扰。

1. 电磁屏蔽。

电磁屏蔽是最常见的抗电磁干扰措施之一。

通过在变频器的外壳和内部电路上添加屏蔽层，可以有效地阻止外部电磁波对设备的干扰。

屏蔽层通常采用导电材料制成，如铜箔、铝箔等，能够有效地吸收和屏蔽外部电磁波，保护设备的正常工作。

2. 地线连接。

良好的接地是抗电磁干扰的重要措施之一。

通过将变频器的外壳和内部电路与地线连接，可以有效地排除设备内部的静电和电磁干扰，保证设备的正常运行。

此外，地线连接还可以减少设备与外部环境的电磁耦合，提高设备的抗干扰能力。

3. 滤波器。

在变频器的输入端和输出端添加滤波器是抗电磁干扰的有效措施之一。

输入端滤波器主要用于滤除电源输入端的高频干扰信号，输出端滤波器主要用于滤除电机输出端的高频干扰信号。

通过滤波器的作用，可以有效地减少电磁干扰对设备的影响，保证设备的正常运行。

4. 等效电路设计。

在变频器的电路设计中，采用合理的等效电路设计是抗电磁干扰的重要手段之一。

通过合理设计电路的布局和连接方式，可以减少电路间的电磁耦合，减小电磁干扰的影响。

此外，合理设计电路的等效电路参数，可以提高电路的抗干扰能力，保证设备的正常工作。

5. 屏蔽电缆。

在变频器和电机之间采用屏蔽电缆连接是抗电磁干扰的有效措施之一。

屏蔽电缆通常具有导电屏蔽层，可以有效地阻止外部电磁波对信号传输的干扰，保证信号的准确传输。

此外，屏蔽电缆还可以减少电磁波对设备的影响，提高设备的抗干扰能力。

6. 环境监测。

定期对变频器周围的电磁环境进行监测是抗电磁干扰的重要手段之一。

通过监测周围的电磁干扰情况，可以及时发现和排除电磁干扰的影响，保证设备的正常运行。

此外，监测环境的变化还可以为设备的抗干扰措施提供参考依据，保证设备的稳定运行。

变频器有效的抗干扰措施变频器是一种电力设备，主要用于控制电动机的转速和频率。

由于其工作原理的特殊性，变频器在使用过程中容易受到干扰，从而影响工作的稳定性和性能。

为了提高变频器的抗干扰能力，下面列举了一些有效的措施。

1.地线连接良好：变频器的金属外壳和内部的各个部件都需要通过地线进行连接，确保设备的安全接地。

地线是变频器有效抗干扰的基础，良好的接地可以有效地降低干扰电压和干扰电流。

2.电源滤波：变频器电源端通常会存在电源波动、杂散干扰等问题，可以通过选用电源滤波器来过滤这些干扰。

电源滤波器可以将电源端的高频噪声滤掉，使得输入电源稳定，从而提高变频器的抗干扰能力。

3.屏蔽措施：通过给变频器的各个输入输出端口进行屏蔽处理，可以有效地防止外界的电磁干扰。

具体的屏蔽方式可以采用金属屏蔽罩、屏蔽隔离光耦、屏蔽线缆等。

屏蔽措施可以减少变频器对外界的敏感度，提高其抗干扰能力。

4.选择合适的电缆：变频器的输入输出端口通常需要连接电缆，合适的电缆选择可以降低电磁干扰的影响。

选用屏蔽性能好的电缆，并且尽量缩短电缆的长度，可以有效减少电磁干扰。

5.避免共模干扰：变频器内部的电源和控制信号线路之间通常会存在共模干扰问题，其中一种常见的共模干扰是电源端的地线干扰。

为了避免共模干扰，可以采用双层绕线、降低绕线电阻、增加绕线间距等措施。

6.引入滤波器：在变频器的输入端和输出端引入滤波器可以有效地降低电磁干扰的影响。

输入端滤波器可以将外界电磁干扰滤掉，使得变频器在供电稳定的情况下运行；输出端滤波器则可以减少变频器对外界设备的电磁干扰。

7.防止回流干扰：变频器在工作过程中会产生回流，即原电源线上产生的噪声通过电源线传播回来影响其它设备。

为了防止回流干扰，可以使用阻抗匹配网络、电源滤波器等措施，将回流电流的传播途径阻断，从而降低干扰的影响。

总结起来，变频器有效的抗干扰措施包括地线连接良好、电源滤波、屏蔽措施、选择合适的电缆、避免共模干扰、引入滤波器、防止回流干扰等。

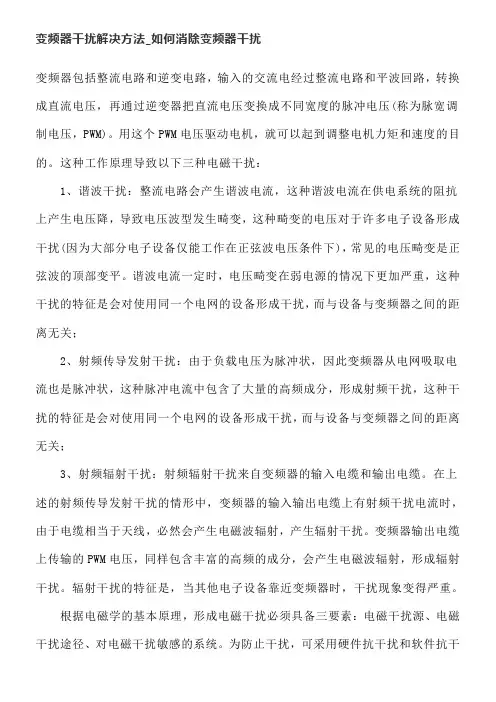

变频器干扰解决方法_如何消除变频器干扰变频器包括整流电路和逆变电路，输入的交流电经过整流电路和平波回路，转换成直流电压，再通过逆变器把直流电压变换成不同宽度的脉冲电压(称为脉宽调制电压，PWM)。

用这个PWM电压驱动电机，就可以起到调整电机力矩和速度的目的。

这种工作原理导致以下三种电磁干扰：1、谐波干扰：整流电路会产生谐波电流，这种谐波电流在供电系统的阻抗上产生电压降，导致电压波型发生畸变，这种畸变的电压对于许多电子设备形成干扰(因为大部分电子设备仅能工作在正弦波电压条件下)，常见的电压畸变是正弦波的顶部变平。

谐波电流一定时，电压畸变在弱电源的情况下更加严重，这种干扰的特征是会对使用同一个电网的设备形成干扰，而与设备与变频器之间的距离无关；2、射频传导发射干扰：由于负载电压为脉冲状，因此变频器从电网吸取电流也是脉冲状，这种脉冲电流中包含了大量的高频成分，形成射频干扰，这种干扰的特征是会对使用同一个电网的设备形成干扰，而与设备与变频器之间的距离无关；3、射频辐射干扰：射频辐射干扰来自变频器的输入电缆和输出电缆。

在上述的射频传导发射干扰的情形中，变频器的输入输出电缆上有射频干扰电流时，由于电缆相当于天线，必然会产生电磁波辐射，产生辐射干扰。

变频器输出电缆上传输的PWM电压，同样包含丰富的高频的成分，会产生电磁波辐射，形成辐射干扰。

辐射干扰的特征是，当其他电子设备靠近变频器时，干扰现象变得严重。

根据电磁学的基本原理，形成电磁干扰必须具备三要素：电磁干扰源、电磁干扰途径、对电磁干扰敏感的系统。

为防止干扰，可采用硬件抗干扰和软件抗干扰。

其中，硬件抗干扰是最基本和最重要的抗干扰措施，一般从抗和放两方面入手来抑制干扰，其总体原则是抑制和消除干扰源、切断干扰对系统的耦合通道、降低系统干扰信号的敏感性。

具体措施在工程上可采用隔离、滤波、屏蔽、接地等方法。

以下内容是解决现场干扰的主要步骤：1、采用软件抗干扰措施：具体来讲就是通过变频器的人机界面下调变频器的载波频率，把该值调低到一个适当的范围。

变频器产生的干扰及解决方案变频器是一种将电源的频率和电压转换为所需的频率和电压的电力调节装置。

它在许多工业和家用设备中被广泛应用，如电机驱动、电梯、空调等。

然而，变频器在运行过程中会产生一些干扰问题，这些干扰可能对其他设备和系统造成负面影响。

本文将重点介绍变频器产生的干扰及其解决方案。

一、变频器产生的干扰类型：1.电磁辐射干扰：变频器运行时会产生较高频率的电磁辐射，对周围的电子设备和无线通信设备造成电磁干扰。

2.电功率干扰：变频器会对电源网络产生带有谐波成分的高电流脉冲，容易导致电网电压波动，同时也可能导致其他设备的故障。

3.传导干扰：变频器内部的电磁干扰会通过电力线或控制信号线传导到其他设备中，影响其正常工作。

二、变频器产生干扰的原因：1.变频器内部电路的高频振荡：变频器内部的开关电路会产生高频振荡，因为各种电容和电感元件之间的互联会产生谐振环路，导致电路的振荡频率高于基本频率。

2.高频开关的操作：变频器内部的半导体开关装置，如IGBT等，会频繁开关，导致高频电流脉冲。

三、解决变频器干扰问题的方法：1.滤波器的使用：通过在变频器和被干扰设备之间添加滤波器，可以有效减少电磁辐射干扰和传导干扰。

滤波器可以选择带通滤波器、陷波器等。

2.感应式隔离变压器：通过使用感应式隔离变压器，可以有效消除变频器产生的电功率干扰。

感应式隔离变压器可以将电网和变频器之间的电源隔离，降低干扰传导。

3.屏蔽和接地：在设计和安装变频器系统时，应注意使用屏蔽电缆和接地装置，以减少电磁辐射干扰和传导干扰。

正确的接地和屏蔽可以有效降低或消除干扰。

4.合理的电缆布线：将变频器和被干扰设备之间的电缆布线分离，避免电缆交叉和平行布线。

这样可以减少电磁辐射和传导干扰的发生。

5.系统优化：在设计和安装变频器系统时，应选择质量可靠、抗干扰能力较强的变频器产品。

优化系统结构，提高系统的抗干扰能力。

总结：变频器产生的干扰是一个普遍存在的问题，对于设备的正常运行和其他设备的工作状态产生了一定的影响。

六、排除干扰及抗干扰1．干扰途径●空中辐射方式即以电磁波的方式在空中传播。

线路传播方式是主要通过电源网络传播。

●线间感应方式电感产生的电磁感应或电容产生的静电感应通过线间感应的方式传播。

2．干扰源的排除●高频大功率的直流电焊机应远离变频器。

电焊机自身的接地应良好。

●电磁铁的通断触点应加装RC突波吸收器。

●与变频器装在同一电控柜中的接触器，要剔除劣质品。

要选择开关噪声低，减弧效果好的产品。

必要时也要加装RC突波吸收器。

●供电电源阻抗要低。

一免附近有上百千瓦电器的起停，造成变频器输入电压产生过高的瞬间突变。

●供电电源的相电压要平衡，以免导致220V单相输入的变频器在欠压或过压的状态下工作。

●要提醒用户厂在使用改善电源侧的补偿电容器（为改善功率因数）投入电网时，电源电压出现的高峰值，可能使变频器整流二极管因承受过高的反向电压而损坏。

●对用户厂的自发电系统，要求输出电源电压不要忽高忽低。

要避免突变，要稳定。

3．变频器抗干扰的常用措施●变频器的E端要与控制柜及电机的外壳相连，要接保安地，接地电阻应小于100Ω。

可有效地抑制辐射干扰。

●变频器的输入或输出端加装电感式磁环滤波器（台达变频器使用手册有规格提供），平行并绕3-4圈，可有效的滤除高次谐波（此方法简单易行，价格低廉）。

若需进一步加强抗干扰效果，可选配合变频器专用的符合EMC标准的滤波装置（台达变频器使用手册有规格提供）。

●上述磁环滤波器可根据现场情况加绕在变频器控制信号端或模拟信号给定端的进线上。

●装有变频器的电控柜中，动力线和信号线应分开穿管走线，金属软管应接地良好。

●模拟信号线要选用屏蔽线，单端在变频器处接模拟地。

●还可通过调整变频器的载波频率来改善干扰。

频率越低，干扰越小，但电磁噪音越大。

●RS485通讯口与上位机相连一定要采用光电隔离的传输方式，以提高通信系统的抗干扰性能。

●外配计算机或仪表的供电要和变频器的动力装置供电分开，不能共用一个内部变压器。

变频器在应用中的抗干扰措施.doc1.切断干扰传播途径(1)干扰的传播常通过共用的接地线传播。

将动力线的接地与控制线的接地分开是切断这一途径的根本方法，即将动力装置的接地端子接到地线上，将控制装置的接地端子接到该装置盘的金属外壳上。

(2)信号线靠近有干扰源的导线时，干扰会被诱导到信号线上，使信号受到干扰，布线分离对消除这种干扰行之有效。

实际工程中需把高压电缆、动力电缆、控制电缆常常与仪表电缆、计算机电缆分开布线，分走不同的桥架。

变频器的控制线也最好与其主回路线路以垂直的方式布线。

2.抑制高次谐波(1)在变频器前侧安装线路电抗器，可抑制电源侧过电压，并降低变频器产生的电流畸变，避免使主电源受到严重干扰。

该方案价格便宜，但限制谐波的效率有限，且电抗太大时会产生无法接受的电压降损失。

(2)在变频器前加装LC无源滤波器，滤掉高次谐波，通常滤掉5次和7次谐波，但该方法完全取决电源和负载，灵活性小。

(3)设置专用滤波器用来检测变频器和相位，并产生一个与谐波电流的幅值相同且相位正好相反的电流，通到变频器中，从而可以有效地吸收谐波电流。

(4)当设备的附近环境受到电磁干扰时，应装设抗射频干扰滤波器，可减少主电源的传导发射，且要采取措施屏蔽电机电缆。

(5)当电机电缆长度大于50m或80m（非屏蔽）时，为了防止电机启动时的瞬时过电压，减少电机对地的泄漏电流和噪声，保护电动机，在变频器与电机之间安装电抗器。

(6)增加变频器供电电源内阻抗。

通常电源设备的内阻抗可以起到缓冲变频器直流滤波电容的无功功率的作用，内阻抗越大，谐波含量越小，这种内阻抗就是变压器的短路阻抗。

因此选择变频器供电电源时，最好选择短路阻抗大的变压器。

(7)采用变压器多相运行。

通用变频器为六脉波整流器，因此产生的谐波较大。

如果采用变压器多相运行，使相位角互差30，如Y组合的变压器构成12脉波的效果，可减小低次谐波电流，很好的抑制谐波。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

变频器产生的干扰及解决方案一、引言随着工业自动化的快速发展，变频器作为一种重要的电力调节设备，被广泛应用于工业生产中。

然而，变频器在工作过程中产生的电磁干扰问题也逐渐凸显出来。

本文将详细介绍变频器产生的干扰原因及解决方案。

二、变频器产生的干扰原因1. 高频脉冲干扰：变频器内部的开关元件工作时，会产生高频脉冲信号，这些高频脉冲信号会通过电源线和信号线传播，导致其他设备受到干扰。

2. 电磁辐射干扰：变频器内部的高频电流和电压变化会产生电磁场，这些电磁场会辐射到周围环境中，干扰其他设备的正常工作。

3. 地线干扰：变频器的地线接触不良或电阻过大，会导致地线电压的变化，进而引起其他设备的干扰。

三、变频器产生的干扰对设备的影响1. 信号干扰：变频器产生的高频脉冲信号会干扰其他设备的信号传输，导致数据传输错误或丢失。

2. 电磁辐射干扰：变频器产生的电磁辐射会影响其他设备的正常工作，甚至可能引起设备故障。

3. 电源干扰：变频器产生的高频脉冲信号会通过电源线传播，影响其他设备的电源稳定性，导致设备不能正常工作。

四、变频器干扰解决方案1. 滤波器的应用：在变频器的输入端和输出端分别安装滤波器，可以有效地抑制变频器产生的高频脉冲信号和电磁辐射。

2. 地线的优化：确保变频器的地线接触良好，并使用低阻抗的地线，以减小地线电压的变化，降低地线干扰的可能性。

3. 屏蔽措施：对变频器进行屏蔽处理，可以减少电磁辐射干扰。

同时，在变频器的输入端和输出端分别安装屏蔽罩，以阻挡电磁辐射的传播。

4. 接地措施：在变频器的输入端和输出端分别设置良好的接地装置，以减小电磁辐射的影响范围。

5. 信号隔离：对变频器的输入端和输出端进行信号隔离，可以有效地防止信号干扰的传播。

6. 电源滤波：在变频器的输入端安装电源滤波器，可以减小高频脉冲信号对电源的干扰，保证其他设备的电源稳定性。

五、结论变频器作为重要的电力调节设备，在工业生产中起到了关键的作用。

变频器产生的干扰及解决方案引言概述：变频器是一种用来调节电机的转速和输出功率的设备，广泛应用于工业生产和机械设备中。

然而，变频器在工作过程中会产生一定的干扰，给设备和系统带来一定的影响。

本文将详细介绍变频器产生的干扰及解决方案。

一、变频器产生的干扰1.1 电磁干扰：变频器在工作时会产生电磁辐射，这种辐射会对周围的电子设备和通信系统产生干扰，导致设备的正常工作受阻。

1.2 电网干扰：变频器将电网的交流电转换为直流电，然后再将直流电转换为需要的频率和电压输出。

这个过程中会产生电网波动和谐波，对电网的稳定性和电力设备造成干扰。

1.3 机械干扰：变频器在控制电机转速时，会通过改变电机的电压和频率来实现。

这种频繁的改变会对电机和机械设备产生额外的压力和振动，导致设备的寿命缩短。

二、解决方案2.1 电磁屏蔽：通过在变频器和受干扰设备之间添加电磁屏蔽材料，可以有效地隔离电磁干扰，减少干扰对设备的影响。

2.2 滤波器的应用：在变频器的输入端和输出端添加滤波器，可以滤除电网的谐波和波动，减少对电网和其他设备的干扰。

2.3 机械隔离：通过增加减振装置和隔振材料，可以减少变频器对机械设备的振动和压力，保护设备的正常运行。

三、电磁兼容性测试3.1 辐射测试：对变频器进行辐射测试，检测其电磁辐射水平是否符合相关标准，如果不符合，需要进行电磁屏蔽和滤波器的优化。

3.2 抗干扰测试：对变频器进行抗干扰测试，检测其对外界干扰的抵抗能力，如果不符合要求，需要对变频器的设计和电路进行优化。

3.3 整机测试：对整个系统进行综合测试，评估变频器对其他设备的干扰程度，根据测试结果进行相应的处理和改进。

四、合理布线和接地4.1 信号线和电源线的分离：将变频器的信号线和电源线进行分离布线，避免相互干扰，减少干扰的传播。

4.2 接地的合理设计：对变频器和其他设备的接地进行合理设计，确保接地的可靠性和连续性，减少接地回路的干扰。

五、定期维护和保养5.1 清洁和散热：定期清洁变频器和散热器，保持设备的良好散热状态，避免因过热而引起的干扰。

防止变频器被干扰的措施变频器的抗干扰措施包括防止变频器被干扰的措施和防止变频器引起的干扰措施两大内容。

外来的干扰包括传刀干扰、辐射干扰、雷电干扰等。

防止变频器被干扰的措施有：1、强、弱点分开。

变频器的外接掌握线应与主回路接线尽可能分开（10CM以上），否则简单受干扰而误动作。

一般做法是把上述两种接线分别穿入铁管进行安装，且两管之间的距离不应小于10CM。

2、外接掌握线应采纳金属屏蔽线或绞线（绞合节距离小于15mm），且布线不宜过长。

3、为了抑制电火花干扰，在靠近变频器的电磁线圈上宜并联RC 消火花电路。

一般电容C的容量取0.01-0.1μF，电阻R的阻值取几百欧至1000欧。

留意，RC汲取回路的接线不能超过20m，否则会引起天线作用。

4、plc与变频器连接时，屏蔽信号线必需接地。

如未接地，如图所示：较强的电磁干扰会引入通信线路并产生电流，导致通信错误，甚至损坏PLC通信接口。

正确的接线如图所示：图中，3,8为PLC通信接口，71/72为变频器输出接口，com为输入共用端。

5、掌握电缆过长（如50-100m）时，易受外界干扰，如使其频率给定所供应的4-20ma电流忽大忽小，时有时无，根本无法工作。

为此可实行以下措施：①、采纳屏蔽电缆，金属屏蔽层牢靠接地（坚固地接于变频器的PE端）。

②、仪表送出电流的元件采纳光电隔离式插件。

③、在4-20Ma电缆芯线上加防干扰旁路电容，如图所示：图中，C1为设定用电流输入端，COM为输入共用端。

④、掌握电缆尽量用成对双绞型电缆。

⑤、可将电缆线在数据线滤波器上绕2-3圈。

数据线滤波器尽可能装在变频器四周。

数据线滤波器实际上是一个磁环。

6、变频器本身或装有变频器的掌握柜（箱）的外壳必需屏蔽接地。

假如要求掌握回路与隔离，可通过始终100μF的电容器接地或采纳屏蔽线并接地。

7、输出线用钢管屏蔽，并与其他弱电信号线分别配线。

8、信号线不要与未屏蔽的电动机电线或未经滤波的电源线平行敷设。

变频器对plc干扰解决方法
变频器对PLC的干扰可以通过以下方法解决：
1. 磁场隔离：为减少变频器对PLC的干扰，可以采取隔离措施，包括使用
隔离变压器、信号线和电源线的隔离等。

2. 线路滤波：对信号线进行滤波，以减少电磁干扰。

可以在信号线上安装滤波器或电容器等滤波元件，以吸收或抑制高频信号。

3. 接地良好：确保PLC和变频器的接地良好，可以减少静电和电磁干扰的
影响。

接地线应该采用足够粗的线径，以减小接地电阻。

4. 优化配置：在配置PLC和变频器时，应该将它们放在不同的卡板上，以
减少相互干扰。

同时，应该保持一定的距离，以减小电磁干扰的影响。

5. 软件滤波：在PLC程序中加入软件滤波算法，以减少电磁干扰对PLC控
制精度的影响。

可以使用数字滤波器、滑动平均滤波器等算法，对输入信号进行平滑处理。

6. 选用高质量的PLC和变频器：选用具有较强抗干扰能力的PLC和变频器，可以减少电磁干扰的影响。

7. 其他措施：还可以采取其他一些措施，如加强设备的维护和保养、定期检查线路连接等，以减少电磁干扰的影响。

综上所述，为减少变频器对PLC的干扰，可以从多个方面采取措施，包括磁场隔离、线路滤波、接地良好、优化配置、软件滤波、选用高质量的PLC 和变频器等。

通过这些措施的综合应用，可以有效地减小干扰对PLC控制精度的影响，提高设备的稳定性和可靠性。

整流变频系统防干扰解决办法整流变频系统是现代工业中常用的一种电力控制系统，它可以将交流电源转换为直流电源，并通过变频器将直流电源转换成需要的频率和电压进行供电。

然而在实际应用中，由于外部干扰等原因，整流变频系统可能会出现故障，影响正常的运行，因此需要采取一些措施来防止系统受到干扰。

一、建立完善的系统地线在整流变频系统中，地线的建立是非常重要的一环，它可以有效地减少系统受到外部干扰的可能性。

要保证地线的导通性良好，接地电阻低，这样可以确保系统的安全运行。

还需要合理规划系统地线的布局，尽量减少地线环路的面积，避免形成大面积的感应环路，从而减少系统受到外部干扰的可能。

二、采用屏蔽措施在整流变频系统的设计与安装中，可以有效地采用屏蔽措施来防止系统受到干扰。

一方面可以在系统的电缆和接口处增加屏蔽层，尽量减少外部干扰信号的输入，从而保证系统的正常运行。

还可以采用金属电磁屏蔽罩来包裹整流变频设备，有效地隔离外部干扰，保证系统安全稳定地运行。

三、设计专门的滤波电路在整流变频系统中，滤波电路的设计对系统的抗干扰能力起着至关重要的作用。

通过合理设计滤波电路，可以有效地滤除系统中的杂波和谐波，减小系统对外部干扰的敏感度。

在整流变频系统的设计中，应该充分考虑滤波电路的设计和安装，从而提高系统的抗干扰能力。

四、使用抗干扰能力强的元器件在整流变频系统的设计与选型中，应该尽量选择抗干扰能力强的元器件，从根本上提高系统的抗干扰能力。

比如在变频器的选型中，可以选择具有EMC认证的产品，这些产品经过严格的抗干扰测试，具有较强的抗干扰能力，可以有效地保证系统的安全稳定运行。

五、定期进行系统检测与维护为了确保整流变频系统的正常运行，需要定期进行系统的检测与维护。

通过定期的系统检测，可以及时发现系统中的故障和问题，从而采取有效的措施进行修复和处理。

还需要定期对系统进行清洁和维护工作，保证系统设备的正常运行，减少故障的发生。

整流变频系统在现代工业中具有非常重要的作用，但在实际应用中也可能会受到外部干扰的影响，影响系统的正常运行。

变频器产生的干扰及解决方案一、引言变频器作为一种常见的电力调节设备，在工业生产中得到了广泛的应用。

然而，变频器在运行过程中会产生一定的电磁干扰，对其他设备和系统造成不利影响。

本文将详细介绍变频器产生的干扰原因及其解决方案。

二、变频器产生的干扰原因1. 高频噪声干扰：变频器在工作时会产生高频噪声，这些噪声会通过电源线、信号线以及空气传导到其他设备和系统中，造成干扰。

2. 电磁辐射干扰：变频器内部的电子元件在工作时会产生电磁辐射，这些辐射会通过电磁波的形式传播到周围环境中，对其他设备和系统造成干扰。

3. 电源波形失真：变频器在将直流电源转换为交流电源时，会引入波形失真，这些失真信号会干扰到其他设备和系统。

三、变频器产生的干扰解决方案1. 电磁屏蔽措施：a. 在变频器周围设置金属屏蔽罩，阻挡电磁辐射的传播，减少对周围设备的干扰。

b. 使用电磁屏蔽材料对变频器进行包裹，有效减少电磁辐射。

c. 优化变频器的布局，减少电磁辐射的产生。

2. 滤波措施：a. 在变频器的输入端和输出端分别安装滤波器，滤除高频噪声和电磁干扰。

b. 使用电源滤波器对电源进行滤波，减少电源波形失真。

3. 接地措施：a. 对变频器进行良好的接地，减少电磁辐射和电磁干扰。

b. 对其他设备和系统进行良好的接地，提高其抗干扰能力。

4. 信号隔离措施：a. 使用光电耦合器等信号隔离器件，将变频器的控制信号与其他设备隔离，减少干扰的传播。

b. 优化信号线的布线，减少信号线的长度和交叉，降低干扰的可能性。

5. 故障监测与处理：a. 定期对变频器进行故障监测，及时发现并处理可能导致干扰的故障。

b. 配备专业的维护人员，及时处理变频器故障，减少干扰对生产的影响。

四、结论变频器产生的干扰对其他设备和系统的正常运行造成为了一定的影响。

为了解决这一问题，我们可以采取电磁屏蔽、滤波、接地、信号隔离以及故障监测与处理等措施。

通过这些解决方案的应用，可以有效减少变频器产生的干扰，保障生产设备和系统的正常运行。
