变频器常见故障及分析变频器是一种能够控制电动机转速和扭矩的电力调节设备，它通过改变电源的频率和电压来控制电机的转速和扭矩。
在工业生产中，变频器被广泛应用于各种设备和机械中，如风机、水泵、输送机等。
由于工作环境的特殊性和设备长时间运行的原因，变频器在使用过程中偶尔会出现故障，如果不能及时发现和处理，可能会对生产造成影响。
了解变频器的常见故障及分析方法对于工程师和操作人员来说非常重要。
一、变频器常见故障一：过载故障变频器在工作过程中，如果超出了其额定工作电流范围，就会发生过载故障。
这可能是由于设备负载过大、传动装置出现故障或变频器本身故障引起的。
分析方法：1. 检查设备负载是否过大，确认设备运行参数是否符合变频器额定参数，如果不符，需要调整设备运行参数；2. 检查传动装置是否正常，如皮带是否过紧、轴承是否有损坏等；3. 检查变频器自身散热系统是否正常，是否有风扇堵塞或变频器表面灰尘积累等。
分析方法：1. 检查供电系统是否正常，如变压器是否有故障、电网电压是否稳定等；2. 检查变频器输入端是否接地良好，是否存在绝缘故障，导致电压过高；3. 检查变频器内部是否存在故障，如电压传感器是否损坏、电路板是否烧坏等。
变频器在工作过程中，如果出现瞬时过载，可能会引起变频器报警，停机保护。
分析方法：1. 检查设备启动时的负载情况，如启动过程中负载突然增加，可能导致变频器过载；2. 检查设备启动参数设置是否合理，是否需要对加速时间、动作时间等参数进行调整；3. 检查变频器的响应速度，是否能够适应负载瞬变的要求。
变频器在工作过程中，如果输入电网电压存在严重的不平衡，会导致变频器报警。
总结：通过对变频器常见故障的分析，我们可以发现，变频器故障的原因可能来自于设备本身、供电系统、环境条件等方面。
对于变频器的故障分析，需要综合考虑各个方面的因素，及时发现问题并解决，以确保设备的正常运行。
定期对变频器进行检查和维护，也是预防故障发生的重要措施。

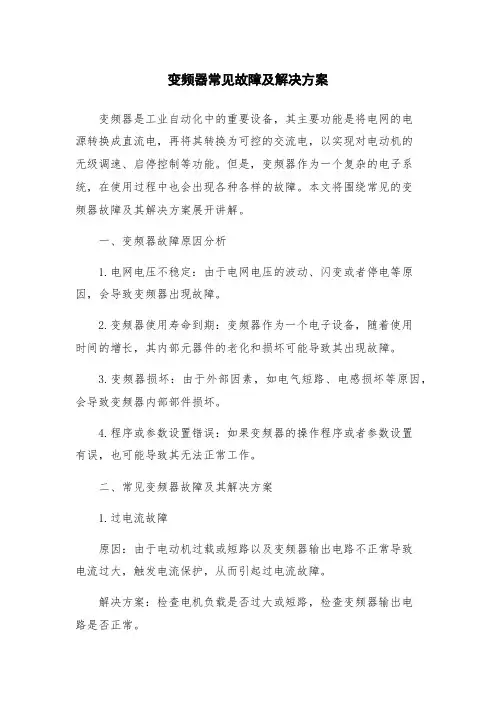

变频器常见故障及解决方案变频器是工业自动化中的重要设备，其主要功能是将电网的电源转换成直流电，再将其转换为可控的交流电，以实现对电动机的无级调速、启停控制等功能。
但是，变频器作为一个复杂的电子系统，在使用过程中也会出现各种各样的故障。
本文将围绕常见的变频器故障及其解决方案展开讲解。
一、变频器故障原因分析1.电网电压不稳定：由于电网电压的波动、闪变或者停电等原因，会导致变频器出现故障。
2.变频器使用寿命到期：变频器作为一个电子设备，随着使用时间的增长，其内部元器件的老化和损坏可能导致其出现故障。
3.变频器损坏：由于外部因素，如电气短路、电感损坏等原因，会导致变频器内部部件损坏。
4.程序或参数设置错误：如果变频器的操作程序或者参数设置有误，也可能导致其无法正常工作。
二、常见变频器故障及其解决方案1.过电流故障原因：由于电动机过载或短路以及变频器输出电路不正常导致电流过大，触发电流保护，从而引起过电流故障。
解决方案：检查电机负载是否过大或短路，检查变频器输出电路是否正常。
2.欠电流故障原因：由于电机转子堵转或转速过低，触发欠电流保护，从而引起欠电流故障。
解决方案：检查电机转动是否正常，清理电机风扇，检查电动机线圈是否断路。
3.过温故障原因：由于环境温度过高或者内部风扇出现故障，导致变频器内部温度过高，触发过温保护，从而引起过温故障。
解决方案：清理变频器内部，更换风扇或增加散热器。
4.电源故障原因：变频器输入电源故障，例如断电、相序错乱等。
解决方案：检查变频器输入电源是否正常，检查电源线路是否正常。
5.无法启动故障原因：变频器开机后，无法启动电动机。
解决方案：检查变频器程序和参数设置是否正确，检查变频器输出电路是否正常。
6.限频故障原因：由于程序或参数设置错误，限制电动机速度，导致限频故障。
解决方案：重新设置变频器参数，或超速运行电动机以解决故障。
三、常见问题的预防策略1.保证电力质量：通过安装电力稳定器或UPS等设备，减少电网电压波动，以确保变频器正常工作。

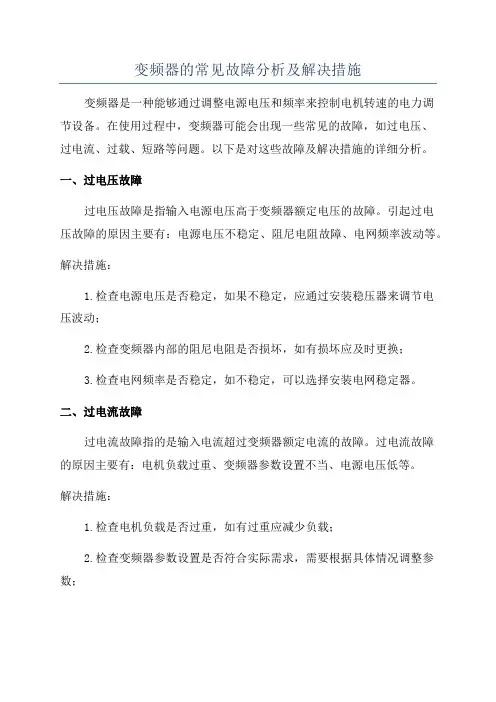

变频器的常见故障分析及解决措施变频器是一种能够通过调整电源电压和频率来控制电机转速的电力调节设备。
在使用过程中，变频器可能会出现一些常见的故障，如过电压、过电流、过载、短路等问题。
以下是对这些故障及解决措施的详细分析。
一、过电压故障过电压故障是指输入电源电压高于变频器额定电压的故障。
引起过电压故障的原因主要有：电源电压不稳定、阻尼电阻故障、电网频率波动等。
解决措施：1.检查电源电压是否稳定，如果不稳定，应通过安装稳压器来调节电压波动；2.检查变频器内部的阻尼电阻是否损坏，如有损坏应及时更换；3.检查电网频率是否稳定，如不稳定，可以选择安装电网稳定器。
二、过电流故障过电流故障指的是输入电流超过变频器额定电流的故障。
过电流故障的原因主要有：电机负载过重、变频器参数设置不当、电源电压低等。
解决措施：1.检查电机负载是否过重，如有过重应减少负载；2.检查变频器参数设置是否符合实际需求，需要根据具体情况调整参数；3.检查电源电压是否低于变频器额定电压，如低于额定电压，可以通过安装稳压器来调节电压。
三、过载故障过载故障是指电机负载超过变频器额定负载的故障。
过载故障的主要原因有：负载瞬时增加、工作时间过长、冷却不良等。
解决措施：1.检查负载是否瞬时增加，如是，应逐步减少负载的增加；2.检查工作时间是否过长，如是，应考虑停机休息或者分时工作来避免过载；3.检查冷却系统是否正常工作，如不正常，应修复冷却系统。
四、短路故障短路故障是指输入电源或输出电路存在短路的故障。
短路故障的原因主要有：接线错误、输出电缆短路等。
解决措施：1.检查输入电源和输出电路的接线是否正确，如接线错误，应重新进行接线；2.检查输出电缆是否有短路现象，如有，应更换电缆。
总之，变频器的常见故障分析及解决措施主要包括过电压、过电流、过载和短路等问题。
在出现这些故障时，需要根据具体情况进行相应的处理，如检查电源电压稳定性、调整变频器参数、检查负载和冷却系统等。
变频器常见故障分析和预防措施
一、常见故障
1.过流故障：
原因：输出短路或负载过重。
解决方法：检查输出端是否有短路、减轻负载，或升级电机因为电机功率不足会导致过流，所以在使用变频器前要做好电机功率匹配。
2.过压故障：
原因：输入电压太高。
解决方法：检查变频器的输入电压是否超过额定值。
3.过热故障：
原因：长时间使用、散热不良等。
解决方法：检查散热器是否正常工作、降低负载。
4.输出短路故障：
原因：输出部件损坏。
解决方法：更换输出部件。
5.母线欠压故障：
原因：电池电压低。
解决方法：更换电池，检查电路。
二、预防措施
1.正确选型：
在选型时，要根据负载风险系数及电机最大转矩来决定变频器
功率，这样才能确保它的运行稳定及安全。
2.良好接地：
变频器的接地要良好，并且工作电压不能超过额定电压，所以
在接线过程中要检查接地是否良好、电压是否符合规定。
3.空气流通：
变频器散热不良会导致过热故障，所以在安装变频器时，要保
证周围环境的温度和空气流通，以维持变频器的正常散热。
4.不振行驶：
变频器在升降速过程中改变电机的相位和频率，如果突然改变，容易导致电机振动，所以要采用低加速度升降速度控制方法。
5.做好维护：
变频器的故障往往是由于长时间使用或机械振动等原因造成的，所以需要进行定期维护，清洗散热器、更换电容器等。
要预防变频器的故障，必须选择良好的变频器，并且在使用过
程中要注重各种细节，做到及时排查问题、派遣维修等，以提高其
性能并保证其安全性。
变频器常见故障原因及处理方法
1.变频器常见故障现象及分析
(1)变频器工作故障
变频器工作故障是指变频器在按下启动按钮后，变频器不能正常工作，故障现象有：变频器不能工作，变频器端子上没有电压，变频器报警，变
频器不能正常启动，变频器开停不可控等，可能的故障原因有：漏电保护、过载保护、缺相保护、超速保护等。
(2)变频器热保护故障
变频器热保护故障是指变频器在工作过程中热保护继电器连续跳闸或
跳闸后不能复位，故障现象有：变频器工作负载过大，热保护继电器跳闸，变频器超出热保护范围等，可能的故障原因有：变频器温度超过设定温度，变频器热保护装置及其连接电路损坏，变频器热保护元件连接不良等。
(3)变频器过载故障
变频器过载故障是指变频器在工作过程中由于负载变化，超出设定功
率范围，变频器不能正常工作，故障现象有：变频器功率超出设定范围，
电流过高，变频器不能启动，变频器报警等。
可能的故障原因有：负载超载，负载阻力大，传动系统不平衡等。
2.变频器常见故障处理方法
（1）变频器工作故障处理方法
首先，分析故障原因。
变频器的常见故障分析及解决措施变频器是一种用来调节交流电机转速的电子设备，常见故障分析及解决措施能够帮助我们快速识别和解决问题，以保证设备正常运行。
下面是对变频器常见故障的分析及解决措施：1.变频器输出电压不稳定或无输出：可能原因：-输入电压不稳定，导致输出电压波动；-变频器内部电压传感器故障；-输出电路部件损坏。
解决措施：-检查输入电压，确保输入电压稳定；-检查变频器内部电压传感器的连接情况，如果有松动，及时重新连接；-检查变频器输出电路部件是否有损坏，如有需要替换。
2.变频器频率不稳定：可能原因：-变频器内部控制电路故障；-外部干扰。
解决措施：-检查变频器内部控制电路，如果有损坏，需要修复或更换；-如果是因为外部干扰导致的频率不稳定，可以采取屏蔽措施或增加滤波器来降低干扰。
3.变频器过热：可能原因：-负载过高，超出了变频器的额定容量；-散热器堵塞或风扇故障；-变频器内部故障。
解决措施：-检查负载是否超出变频器的额定容量，如果超过需要减小负载；-检查散热器是否有堵塞或风扇是否正常工作，如有需要清洁散热器或修复风扇；-如果变频器内部出现故障，需要修复或更换变频器。
4.变频器出现噪音：可能原因：-变频器安装方式不正确导致共振；-输入电源的干扰；-变频器内部电路故障。
解决措施：-检查变频器的安装方式是否正确，如发现存在共振需要进行减振处理；-检查输入电源的干扰，可以采取屏蔽措施或增加滤波器；-如果变频器内部电路故障造成噪音，需要修复电路或更换变频器。
5.变频器无法启动或启动困难：可能原因：-控制信号传输故障；-变频器内部电路故障。
解决措施：-检查控制信号传输线路，确保连接正常；-如果发现变频器内部电路故障，需要修复电路或更换变频器。
总结起来，变频器常见故障的分析及解决措施主要包括检查电压稳定性、检查传感器和输出电路部件的连接情况、修复损坏的部件、屏蔽外部干扰、清洁散热器和风扇、修复内部故障、改进安装方式和减振处理等。

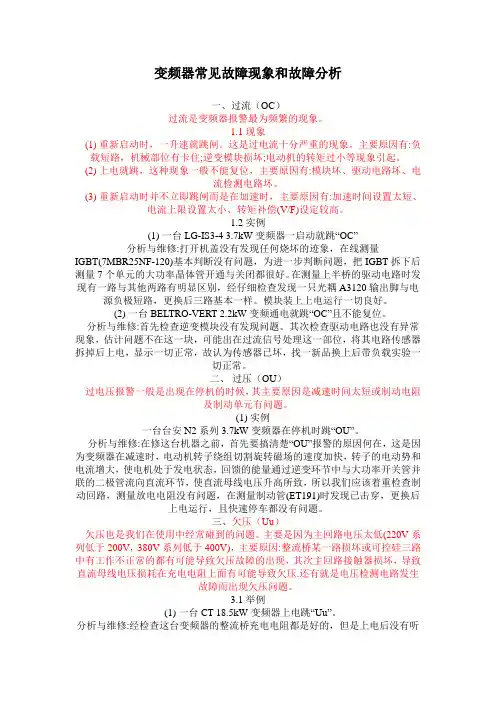

变频器常见故障现象和故障分析一、过流（OC）过流是变频器报警最为频繁的现象。
1.1现象(1) 重新启动时，一升速就跳闸。
这是过电流十分严重的现象。
主要原因有:负载短路，机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起。
(2) 上电就跳，这种现象一般不能复位，主要原因有:模块坏、驱动电路坏、电流检测电路坏。
(3) 重新启动时并不立即跳闸而是在加速时，主要原因有:加速时间设置太短、电流上限设置太小、转矩补偿(V/F)设定较高。
1.2 实例(1) 一台LG-IS3-4 3.7kW变频器一启动就跳“OC”分析与维修:打开机盖没有发现任何烧坏的迹象，在线测量IGBT(7MBR25NF-120)基本判断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。
在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只光耦A3120输出脚与电源负极短路，更换后三路基本一样。
模块装上上电运行一切良好。
(2) 一台BELTRO-VERT 2.2kW变频通电就跳“OC”且不能复位。
分析与维修:首先检查逆变模块没有发现问题。
其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，将其电路传感器拆掉后上电，显示一切正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。
二、过压（OU）过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单元有问题。
(1) 实例一台台安N2系列3.7kW变频器在停机时跳“OU”。
分析与维修:在修这台机器之前，首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管(ET191)时发现已击穿，更换后上电运行，且快速停车都没有问题。

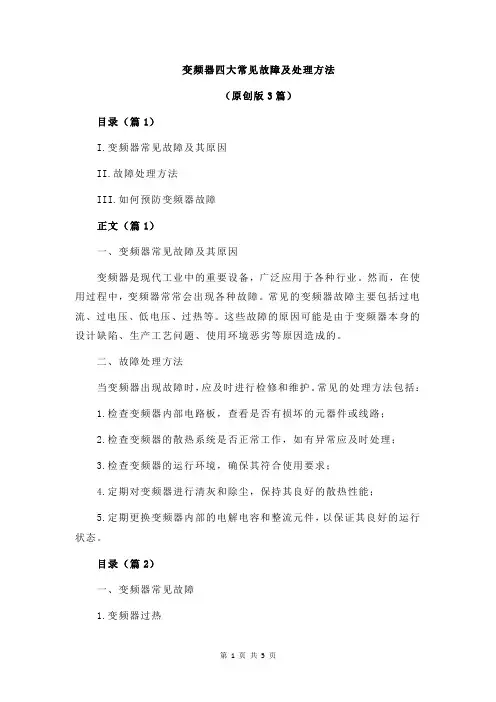

变频器四大常见故障及处理方法（原创版3篇）目录（篇1）I.变频器常见故障及其原因II.故障处理方法III.如何预防变频器故障正文（篇1）一、变频器常见故障及其原因变频器是现代工业中的重要设备，广泛应用于各种行业。
然而，在使用过程中，变频器常常会出现各种故障。
常见的变频器故障主要包括过电流、过电压、低电压、过热等。
这些故障的原因可能是由于变频器本身的设计缺陷、生产工艺问题、使用环境恶劣等原因造成的。
二、故障处理方法当变频器出现故障时，应及时进行检修和维护。
常见的处理方法包括：1.检查变频器内部电路板，查看是否有损坏的元器件或线路；2.检查变频器的散热系统是否正常工作，如有异常应及时处理；3.检查变频器的运行环境，确保其符合使用要求；4.定期对变频器进行清灰和除尘，保持其良好的散热性能；5.定期更换变频器内部的电解电容和整流元件，以保证其良好的运行状态。
目录（篇2）一、变频器常见故障1.变频器过热2.变频器欠压3.变频器过流4.变频器通讯错误二、故障处理方法1.变频器过热：检查散热器温度是否过高，检查风扇是否正常，调整变频器参数，避免频繁过载运行。
2.变频器欠压：检查电源电压是否过低，检查低压保护装置是否正常，调整变频器参数，避免频繁过载运行。
3.变频器过流：检查负载是否过大，检查电机是否异常，调整变频器参数，避免频繁过载运行。
4.变频器通讯错误：检查通讯线路是否有问题，检查变频器通讯模块是否异常，调整变频器参数，避免频繁过载运行。
正文（篇2）变频器是现代工业中常用的设备之一，它可以改变交流电的频率和电压，从而实现对电动机的控制和调节。
但是，在使用过程中，变频器也容易出现一些故障，影响设备的正常运行。
以下是变频器四大常见故障及处理方法。
一、变频器过热变频器内部散热是关键问题，如果散热器温度过高，可能是由于风扇故障或不工作引起的。
此时应检查风扇是否正常工作，可以更换风扇或清洁风扇来解决。
此外，还可以通过调整变频器的参数，降低变频器的负载率，减少发热量。

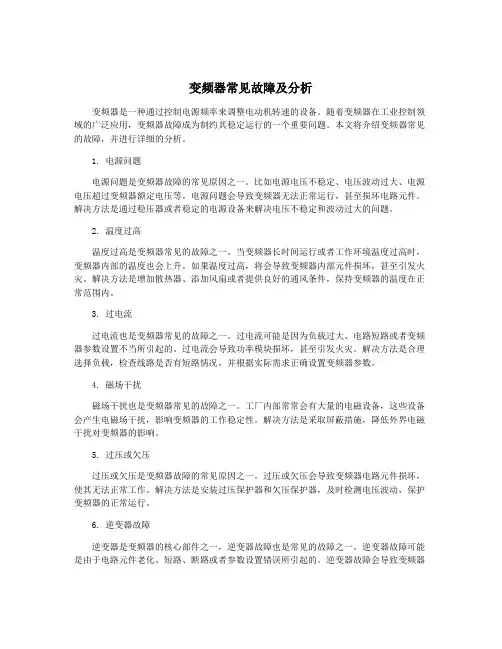

变频器常见故障及分析变频器是一种通过控制电源频率来调整电动机转速的设备。
随着变频器在工业控制领域的广泛应用，变频器故障成为制约其稳定运行的一个重要问题。
本文将介绍变频器常见的故障，并进行详细的分析。
1. 电源问题电源问题是变频器故障的常见原因之一。
比如电源电压不稳定、电压波动过大、电源电压超过变频器额定电压等。
电源问题会导致变频器无法正常运行，甚至损坏电路元件。
解决方法是通过稳压器或者稳定的电源设备来解决电压不稳定和波动过大的问题。
2. 温度过高温度过高是变频器常见的故障之一。
当变频器长时间运行或者工作环境温度过高时，变频器内部的温度也会上升。
如果温度过高，将会导致变频器内部元件损坏，甚至引发火灾。
解决方法是增加散热器、添加风扇或者提供良好的通风条件，保持变频器的温度在正常范围内。
3. 过电流过电流也是变频器常见的故障之一。
过电流可能是因为负载过大、电路短路或者变频器参数设置不当所引起的。
过电流会导致功率模块损坏，甚至引发火灾。
解决方法是合理选择负载，检查线路是否有短路情况，并根据实际需求正确设置变频器参数。
4. 磁场干扰磁场干扰也是变频器常见的故障之一。
工厂内部常常会有大量的电磁设备，这些设备会产生电磁场干扰，影响变频器的工作稳定性。
解决方法是采取屏蔽措施，降低外界电磁干扰对变频器的影响。
5. 过压或欠压过压或欠压是变频器故障的常见原因之一。
过压或欠压会导致变频器电路元件损坏，使其无法正常工作。
解决方法是安装过压保护器和欠压保护器，及时检测电压波动，保护变频器的正常运行。
6. 逆变器故障逆变器是变频器的核心部件之一，逆变器故障也是常见的故障之一。
逆变器故障可能是由于电路元件老化、短路、断路或者参数设置错误所引起的。
逆变器故障会导致变频器无法正常工作，甚至无法输出正常的电动机转速。
解决方法是定期对逆变器进行检查和维护，及时更换老化的电路元件，并根据实际需求正确设置逆变器参数。
变频器故障是影响其稳定运行的重要因素。
一、变频器欠压故障的原因：1、电源缺相原因：当变频器电源缺相后，三相整流变成二相整流，在带上负载后，致使整流后的DC电压偏低，造成欠压故障。
对策：检查变频器电源的空开或接触器触点是否接触良好，触点电阻是否太大，输入电压是否正常等。
2、变频器内部直流回路的限流电阻或短路限流电阻的晶闸管损坏原因：当限流电阻或短路限流电阻的晶闸管损坏时，变频器内部的滤波电容就不能充电，造成欠压故障。
对策：找到电阻或晶闸管损坏的原因（如电机频繁起动，变频器容量小和电机不匹配等），更换限流电阻或晶闸管。
3、同时工作或同时起动的变频器过多原因：当多台变频器同时起动或工作时，会造成电网电压出现短暂的下降，当电压下降持续时间超过变频器允许的时间（一般变频器都有一个允许压降的最短时间）时，就会造成变频器的欠压故障。
对策：尽量减少同时起动或工作的变频器的台数，变频器输入侧加装AC电抗器，实在不行就增加供电变压器的容量。
4、外界或变频器之间的干扰原因：外界的干扰或变频器间的互相干扰可能造成变频器检测电子线路非正常工作，导致变频器的误报警。
对策：增强变频器的抗干扰能力，详细见《变频器有效的抗干扰措施》。
二、变频器过电压故障的原因：1、对于无制动电阻及制动单元的变频调速系统，在停机时可能出现过电压原因：主要原因是减速时间设定太短，造成停机时电机的转速大于此时的转速。
对策：增加减速时间或加装制动电阻或制动单元。
2、对于有制动电阻及制动单元的变频调速系统，在制动时出现过电压原因：制动电流设定太大或制动的时间太短，或制动加入的时间过早。
对策：减小制动电流或延长制动时间，降低加入制动时的频率（在频率降到更低时再加入制动）。
3、在变电所或供电线路中投入补偿电容时，导致变频器发生过电压故障原因：在投入补偿电容时会引起电网出现尖峰电压，导致变频器过电压故障。
对策：在变频器输入侧加装AC电抗器。
4、制动或减速时间过短原因：当制动或减速时间过短时，电机反馈产生的大量能量会积聚在滤波电容上，从而造成变频器过电压。

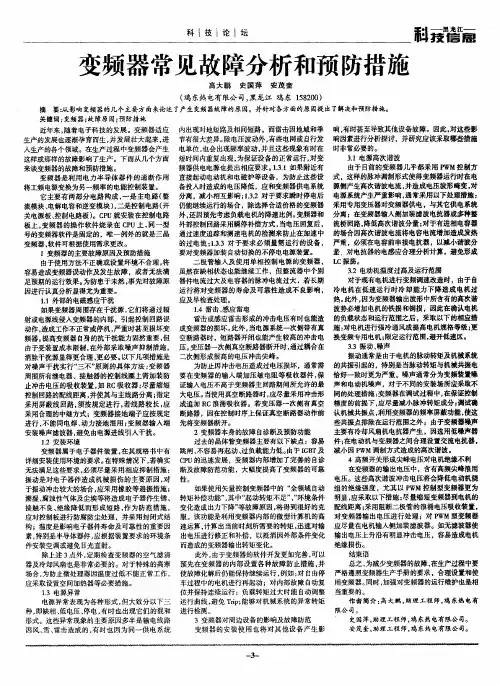

变频器常见故障分析和预防措施一、变频器的主要故障原因及预防措施由于使用方法不正确或设置环境不合理，将容易造成变频器误动作及发生故障，或者无法满足预期的运行效果。
为防患于未然，事先对故障原因进行认真分析显得尤为重要。
1、外部的电磁感应干扰如果变频器四周存在干扰源，它们将通过辐射或电源线侵入变频器的内部，引起控制回路误动作，造成工作不正常或停机，严重时甚至损坏变频器。
提升变频器自身的抗干扰能力固然重要，但由于受装置成本限制，在外部采用噪声抑制措施，消除干扰源显得更合理、更必要。
以下几项措施是对噪声干扰执行“三不〞原则的具体方法：变频器四周所有继电器、接触器的控制线圈上需加装防止冲击电压的汲取装置，如RC汲取器；尽量缩短控制回路的配线距离，并使其与主线路分开；指定采纳屏蔽线回路，须按规定进行，假设线路较长，应采纳合理的中继方式；变频器接地端子应按规定进行，不能同电焊、动力接地混用；变频器输入端安装噪声滤波器，避免由电源进线引入干扰。
2、安装环境变频器属于电子器件装置，在其规格书中有具体安装使用环境的要求。
在特别状况下，假设确实无法满足这些要求，必须尽量采纳相应抑制措施：振动是对电子器件造成机械损伤的主要原因，关于振动冲击较大的场合，应采纳橡胶等避振措施；潮湿、腐蚀性气体及尘埃等将造成电子器件生锈、接触不良、绝缘降低而形成短路，作为防范措施，应对控制板进行防腐防尘处理，并采纳封闭式结构；温度是影响电子器件寿命及可靠性的重要因素，特别是半导体器件，应依据装置要求的环境条件安装空调或避免日光直射。
除上述3点外，定期检查变频器的空气滤清器及冷却风扇也是非常必要的。
关于特别的高寒场合，为防止微处理器因温度过低不能正常工作，应采用设置空间加热器等必要措施。
3、电源异常电源异常表现为各种形式，但大致分以下3种，即缺相、低电压、停电，有时也出现它们的混和形式。
这些异常现象的主要原因多半是输电线路因风、雪、雷击造成的，有时也因为同一供电系统内出现对地短路及相间短路。
变频器故障原因及预防措施变频调速技术是现代电力传动技术重要发展的方向，随着电力电子技术的发展方向，随着电力电子技术的发展，交流变频技术从理论到实际逐渐走向成熟。
变频器不仅调整平滑，范围大，效率高，启动电流小，运行平稳，而且节能效果明显。
因此，交流变频调速已逐渐取代了过去的传统滑差调速、变极调速、直流调速等调速系统，越来越广泛的应用于冶金、纺织、印染、烟机生产线及楼宇、供水等领域。
但是由于受到环境，使用年限以及人为操作等因素，影响变频器的使用寿命大为降低，同时使用中也浮现了各种各样的故障。
变频器(变频调速器)是把工频电源(50Hz 或者 60Hz)变换成各种频率的交流电源，以实现机电的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出开展平滑滤波，逆变电路将直流电再逆成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个开展转矩计算的 CPU 以及一些相应的电路。
变频调速是通过改变机电定子绕组供电的频率来到达调速的目的。
一、导致变频器故障的外因及预防措施变频器浮现故障的原因比较多，概括起来主要分为内因和外因。
1.安装环境的影响及预防由于变频器为电子器件装置，对环境要求比较严格，从产品的说明书中也可以看出环境对变频器的影响。
比方振动会导致电子器件损伤；潮湿环境、腐蚀性气体及灰尘会造成器件锈蚀，接触不良，绝缘性能降低；温度是影响变频器性能又一主要“病因” ，由于变频器在运作过程中，自身温度会不断升高，若外界温度同样高的话，散热不佳，影响变频器功能。
预防措施：在安装变频器时，要保持器稳定性，对于存在振动冲击较大的场合，应采取防止措施，如利用橡胶避震；安装的环境要保持干燥，防止腐蚀性气体侵袭变频器，对于灰尘的危害，要对变频器做定期清扫，保持其清洁；安装环境的温度也要合理控制，有阳光照射的场合要用窗帘遮盖，若温度仍比较高，可适当安装空调。
变频器常见故障及解决方案变频器是工业自动化领域中广泛应用的设备，主要用于调节电机转速和输出功率。
虽然变频器具有很高的稳定性和可靠性，但是在使用过程中仍然会出现一些常见故障。
下面将介绍一些变频器常见故障及其解决方案。
一、变频器电路故障1. 短路短路是变频器中常见的故障之一，通常是因为绝缘损坏或元器件故障导致。
解决方法包括检查电缆是否能够正常通电，检查电源线和控制线是否短路，更换损坏的元器件等。
2. 开路开路也是变频器中常见的故障之一，通常是电路连接不良或失修造成的。
解决方法包括检查连接线和插头是否正常，重新固定接线端子等。
3. 电源故障电源故障是变频器中比较严重的故障，通常会导致整个系统的瘫痪。
解决方法包括检查电源线是否正常、更换损坏的电源等。
二、软件故障1. 程序错误程序错误是变频器软件故障中常见的问题之一，通常是因为程序编写错误或调试不足造成。
解决方法包括检查程序语法、重新编写程序等。
2. 控制错误控制错误通常会导致变频器对电机的控制失效，不能正常输出信号。
解决方法包括检查参数设置、重新定义驱动控制方法等。
三、机械故障1. 轴承故障轴承故障通常是因为轴承损坏或过度磨损导致，会导致电机转速不稳定或无法启动。
解决方法包括更换损坏的轴承。
2. 轴向偏移轴向偏移通常是因为轴承安装不当或电机不平衡导致，会导致电机运行不稳定、振动强烈等故障。
解决方法包括重新安装轴承、调整电机平衡等。
3. 内部杂物变频器内部杂物会导致电机运行不稳定、振动强烈等故障。
解决方法包括清理变频器内部杂物，保持设备干净卫生。
四、环境故障1. 温度过高格力变频器及其它品牌的变频器工作温度一般在0℃－60℃之间，如果超过这个范围会导致变频器失效。
解决方法包括使用散热器进行散热、降低环境温度等。
2. 潮湿潮湿环境下容易导致电子元器件短路或锈蚀，导致变频器失效。
解决方法包括使用防潮罩、加强设备维护等。
总之，变频器的故障原因复杂多样，需要根据具体情况进行综合分析和解决。
变频器常见故障原因分析及对策
一、变频器故障原因
1、电源故障：变频器供电电压过低或电压不平衡，供电电流不足，线路参数不匹配，电源闸刀未触发，接触器接触失败等；
2、内部结构故障：电路及元器件质量不良、IC控制板烧坏、电容不良、PWM技术出错、热失效等；
3、电机故障：电机损坏、内部绕组故障、回路辅助设备故障等；
4、外部环境影响故障：外部干扰过大，电磁兼容性不良，温度、湿度过高等；
5、变频器设置不当故障：通讯接口设置不当，参数参数设置不当，变频器编码器连接出错等。
二、变频器故障对策
1、电源故障：根据变频器使用手册，检查电源参数是否符合要求，进行排除；关闭变频器，使用万用表测量原始电源，查看是否符合标准；检查热继电器等电源辅助设备，调整排除故障；
2、内部结构故障：检查电路及元器件，更换不良元器件；检查编码器及变频器接口，查看是否有异常电路；更换不良IC或更换板卡；
3、电机故障：检查电机，看是否有故障；检查回路辅助设备，看是否有故障；。
编订：__________________
单位：__________________
时间：__________________
变频器常见故障分析和预防措施(正式)
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-8745-86 变频器常见故障分析和预防措施(正
式)
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一、变频器的主要故障原因及预防措施
由于使用方法不正确或设置环境不合理，将容易造成变频器误动作及发生故障，或者无法满足预期的运行效果。
为防患于未然，事先对故障原因进行认真分析显得尤为重要。
1、外部的电磁感应干扰
如果变频器周围存在干扰源，它们将通过辐射或电源线侵入变频器的内部，引起控制回路误动作，造成工作不正常或停机，严重时甚至损坏变频器。
提高变频器自身的抗干扰能力固然重要，但由于受装置成本限制，在外部采取噪声抑制措施，消除干扰源显得更合理、更必要。
以下几项措施是对噪声干扰实行“三
不”原则的具体方法：变频器周围所有继电器、接触器的控制线圈上需加装防止冲击电压的吸收装置，如RC吸收器；尽量缩短控制回路的配线距离，并使其与主线路分离；指定采用屏蔽线回路，须按规定进行，若线路较长，应采用合理的中继方式；变频器接地端子应按规定进行，不能同电焊、动力接地混用；变频器输入端安装噪声滤波器，避免由电源进线引入干扰。
2、安装环境
变频器属于电子器件装置，在其规格书中有详细安装使用环境的要求。
在特殊情况下，若确实无法满足这些要求，必须尽量采用相应抑制措施：振动是对电子器件造成机械损伤的主要原因，对于振动冲击较大的场合，应采用橡胶等避振措施；潮湿、腐蚀性气体及尘埃等将造成电子器件生锈、接触不良、绝缘降低而形成短路，作为防范措施，应对控制板进行防腐防尘处理，并采用封闭式结构；温度是影响电子器件寿命及可靠性的重要因素，特别是半导体器件，应根据装置要求的环境条件安装空调或避免日光直射。
除上述3点外，定期检查变频器的空气滤清器及冷却风扇也是非常必要的。
对于特殊的高寒场合，为防止微处理器因温度过低不能正常工作，应采取设置空间加热器等必要措施。
3、电源异常
电源异常表现为各种形式，但大致分以下3种，即缺相、低电压、停电，有时也出现它们的混和形式。
这些异常现象的主要原因多半是输电线路因风、雪、雷击造成的，有时也因为同一供电系统内出现对地短路及相间短路。
而雷击因地域和季节有很大差异。
除电压波动外，有些电网或自行发电单位，也会出现频率波动，并且这些现象有时在短时间内重复出现，为保证设备的正常运行，对变频器供电电源也提出相应要求。
1）如果附近有直接起动电动机和电磁炉等设备，为防止这些设备投入时造成的电压降低，应和变频器供电系统分离，减小相互影响；2）对于要求瞬时停电后仍能继续运行的场合，除选择合适价格的变频器外，
还因预先考虑负载电机的降速比例。
变频器和外部控制回路采用瞬停补偿方式，当电压回复后，通过速度追踪和测速电机的检测来防止在加速中的过电流；3）对于要求必须量需运行的设备，要对变频器加装自动切换的不停电电源装置。
二极管输入及使用单相控制电源的变频器，虽然在缺相状态也能继续工作，但整流器中个别器件电流过大及电容器的脉冲电流过大，若长期运行将对变频器的寿命及可靠性造成不良影响，应及早检查处理。
4、雷击、感应雷电
雷击或感应雷击形成的冲击电压有时也能造成变频器的损坏。
此外，当电源系统一次侧带有真空断路器时，短路器开闭也能产生较高的冲击电压，如图1所示。
变压器一次侧真空断路器断开时，通过耦合在二次侧形成很高的电压冲击尖峰
为防止因冲击电压造成过电压损坏，通常需要在变频器的输入端加压敏电阻等吸收器件，保证输入电压不高于变频器主回路期间所允许的最大电压，见图
2。
当使用真空断路器时，应尽量采用冲击形成追加RC 浪涌吸收器。
若变压器一次侧有真空断路器，因在控制时序上保证真空断路器动作前先将变频器断开。
二、变频器本身的故障自诊断及预防功能
过去的晶体管变频器主要有以下缺点：容易跳闸、不容易再起动、过负载能力低。
由于IGBT及CPU的迅速发展，变频器内部增加了完善的自诊断及故障防范功能，大幅度提高了变频器的可靠性。
如果使用矢量控制变频器中的“全领域自动转矩补偿功能”，其中“起动转矩不足”、“环境条件变化造成出力下降”等故障原因，将得到很好的克服。
该功能是利用变频器内部的微型计算机的高速运算，计算出当前时刻所需要的转矩，迅速对输出电压进行修正和补偿，以抵消因外部条件变化而造成的变频器输出转矩变化。
此外，由于变频器的软件开发更加完善，可以预先在变频器的内部设置各种故障防止措施，并使故障
化解后仍能保持继续运行，例如：对自由停车过程中的电机进行再起动；对内部故障自动复位并保持连续运行；负载转矩过大时能自动调整运行曲线，避免Trip；能够对机械系统的异常转矩进行检测。
三、变频器对周边设备的影响及故障防范
变频器的安装使用也将对其他设备产生影响，有时甚至导致其他设备故障。
因此，对这些影响因素进行分析探讨，并研究应该采取哪些措施时非常必要的。
1、电源高次谐波
由于目前的变频器几乎都采用PWM控制方式，这样的脉冲调制形式使得变频器运行时在电源侧产生高次谐波电流，并造成电压波形畸变，对电源系统产生严重影响，通常采用以下处理措施：采用专用变压器对变频器供电，与其它供电系统分离；在变频器输入侧加装滤波电抗器或多种整流桥回路，降低高次谐波分量，如图3所示；对于有进相电容器的场合因高次
谐波电流将电容电流增加造成发热严重，必须在电容前串接电抗器，以减小谐波分量，如图4所示，对电抗器的电感应合理分析计算，避免形成LC振荡。
2、电动机温度过高及运行范围
对于现有电机进行变频调速改造时，由于自冷电机在低速运行时冷却能力下降造成电机过热。
此外，因为变频器输出波形中所含有的高次谐波势必增加电机的铁损和铜损，因此在确认电机的负载状态和运行范围之后，采取以下的相应措施：对电机进行强冷通风或提高电机规格等级；更换变频专用电机；限定运行范围，避开低速区。
3、振动、噪声
振动通常是由于电机的脉动转矩及机械系统的共振引起的，特别是当脉动转矩与机械共振电恰好一致时更为严重。
噪声通常分为变频装置噪声和电动机噪声，对于不同的安装场所应采取不同的处理措施：变频器在调试过程中，在保证控制精度的前提下，应尽量减小脉冲转矩成分；调试确认机械共振点，利用变
频器的频率屏蔽功能，使这些共振点排除在运行范围之外；由于变频器噪声主要有冷却风扇机电抗器产生，因选用低噪声器件；在电动机与变频器之间合理设置交流电抗器，减小因PWM调制方式造成的高次谐波。
四、高频开关形成尖峰电压对电机绝缘不利
在变频器的输出电压中，含有高频尖峰浪用电压。
这些高次谐波冲击电压将会降低电动机绕组的绝缘强度，尤其以PWM控制型变频器更为明显，应采取以下措施：尽量缩短变频器到电机的配线距离；采用阻断二极管的浪涌电压吸收装置，对变频器输出电压进行处理；对PWM型变频器应尽量在电机输入侧加装图5所示的滤波器。
图5b中无滤波器是输出电压上升沿有明显冲击电压，容易造成电机绝缘损伤。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。
