有线电视放大器应用

品牌：视贝型号：SB-7530MB，本产品适合后接30－40台电视终端的情况下使用。

频率范围：45-750MHz标称增益：30dB最大输出电平：118dBμV标称输入电平：72dBμV带内平坦度：±0.75dB增益调整范围：0~-20dB斜率调整范围：0~18dB噪声系数：≦6dB反射损耗：≧14dB消耗功率：15W供电：AC220V或AC40~60V使用温度范围：-40~50℃尺寸：270×195×85mm1、放大器60V馈电时，不需要的馈电端口，应拔出相应的过流插片。

2、放大器最大输出电平应根据输入频道数的不同而改变，以免过高的输出电平导致非线性失真加大。

3、放大器多级窜联使用时，若输出信号之交扰互调指标不良，建议降低输出电平，若仍不能改善，则建议降低前面一级放大器的输出电平。

4、低频段信号载噪比（C/N）指标较好时，可适当加大均衡量，使放大器输出电平预均衡3-6dB，从而减少非线性失真。

5、放大器-10dB输出口不用时应接75欧姆等效负载，以避免信号泄露和外界信号对本设备的干扰。

6、放大器输入、输出信号线接好时须加防水处理，装配外壳时，上下壳体须对准吻合，用专用扳手，将四个固定螺栓依对角方式拧紧。

放大器使用常识一、有线电视信号要求：1：信号强度用户信号电平：60-80dBμV信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.2：信号质量载噪比：≥43dB（C/N）载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。

载波互调比：≥54 dB载波互调比达不到要求时，表现为电视画面上产生斜网状干扰。

交扰调制比：≥46 dB交扰调制比达不到要求时，表现为图像上产生垂直白条或两个图像同时出现在屏幕上的串像现象。

互调有两种情况：一种是几个频道之间产生的干扰，有二次互调，三次互调；另一种是频道内部的图象载频、伴音载频和色度负载频三者之间相互产生的干扰，这种干扰称为“三音互调”。

有线电视放大器应用有线电视放大器的输入输出电平及信号调试在有线电视传输网络中，信号电平不能太高，也不能太低。

它主要受两种因素制约，即载噪比限制了最低电平，放大器的非线性造成的交扰调制和互调限制了最高电平。

这两个因素的具体体现就是放大器的最小输入电平和最大输出电平。

下面我们就来进行具体分析。

1 放大器的最小输入电平有线电视信号在传输网络中传输时，由于电缆的损耗，电平将越来越低。

当电平低到某一限度时，就必须用放大器进行放大，使电平再提高。

因此传输网的干线上串接有多台干线放大器。

为了保证信号的载噪比，必须使各级放大器的输入电平不低于放大器的最小输入工作电平。

理论上传输网络干线的载噪比为：C/N= Si-10lgn-F-2.4(式中C/N-干线载噪比，Si-放大器输入电平，n-放大器台数，F-噪声系数，2.4-基础热噪声)。

从上式可知，在C/N和F给定的条件下，所有放大器的输入电平Si要随着台数n的增加而增加，并且按10lgn的规律增加。

在要求的C/N值下，可以求得最小的输入电平Si=C/N+10lgn+F+2.4，考虑到环境温度对输入电平带来的变化，如高温下电缆损耗增大，使输入电平降低，Si就必须加余量ΔdBμV，在不使用ALC 干线放大器时，余量最大不超过5dBμV。

如过大会使用户电平变化太大而影响指标，在使用ALC干线放大器时，余量可取3 dB μV。

例如：有10台放大器相串联，线段间损耗相等，且每台放大器的噪声系数为8dB。

按照设计要求，传输网干线的载噪比为46 dB，则放大器的最小输入电平Si应为Si≥46+10lg10+8+2.4=66.4(dBμv)，如考虑余量ΔCM=48+2(Smax-S)-20lgn(式中Smax-放大器最大输出，S-实际工作的输出电平，48-最大输出电平时放大器的交扰调制比，n-台数)故工作输出电平S应符合下式：S≤Smax-1/2(CM-48)-10lgn若考虑到环境温度的影响，上式还应减去余量，通常为3dBμv。

有线电视用户放大器的使用技巧新编林挺逵浙江省台州市路桥区乡镇广电站退休职工有线电视用户放大器是担负用户分配任务的放大器，其输出电平较高、占用系统失真指标的份额较大，所以在使用时必须注意一点技巧，以获得最佳的分配效率，同时保证系统的质量指标。

下面提出几点使用技巧供作讨论和参考。

1、用户放大器要采取高输出电平工作方式以提高分配效率许多业界同仁赞同用户放大器的输出电平可以在100±5dB范围选取（/catvbbs/viewthread.php?tid=17435&extra=page%3D4），实际上这是一种出于无奈的选择。

大家都知道，用户放大器的输出电平每提高4dB，捎带用户的理论数量就可以提高1倍，用户放大器输出电平103dB时所带的用户的理论数量就是95dB时的4倍（图1）！所以大家都巴不得用户放大器能有一个高的输出电平！图1 用户放大器不同输出电平时分配效率比较为什么大家会赞同用户放大器的输出电平要在高低很大的范围里选取，而不是定在一个比较高的数值上？有线电视网兴建初期，网络中只有用户放大器，那时，无论电缆网络有多长，用户放大器都得一级一级地串联下去。

用户放大器的串联级数n多了，其输出电平必然要降低，这很容易从当时的放大器输出电平计算公式中可以看出来：So＝Somax－10 lg n－7.5 lg（N－1） (1)那个时候，各条电缆线路中用户放大器的实际输出电平，的确是设计、调试在95dB至105dB之间的某一个数值。

虽然时过境迁，那种放大器的设置、设计和调试的观念已经过时，但是利用近期适用的放大器输出电平计算公式计算得出的结果，在某些地方也有可能是那么宽的电平范围。

因为电缆分配部分失真指标和载噪比指标的指标占用系数[2]，是全系统的指标占用系数减去前端和各级光链路以后的剩余值，网络规模愈大、光缆级数愈多，电缆分配网络的指标占用系数愈少，而电缆分配网络里往往还有若干级延伸干线放大器要占用指标，因此各地区、各条线路用户分配放大器的失真指标和载噪比指标的指标占用系数相差很大，即指标（分配）值相差很大，其中尤其是决定放大器最高输出电平的失真指标CTB差距更大。

有线电视信号放大器的主要作用产品品牌：视贝产品型号：SB-8830FL9产品增益：30±2dB产品频率：45-880MHz产品功率：2W产品尺寸：133mm*76mm*37mm生产商:厦门市视贝电子有限公司.属高科技民营企业，创立于1999年元月，致力于广播电视、卫星电视、视音频产品及家用小电器的研发、制造、销售。

多年来一直以可靠的产品质量，精湛的制造工艺，快速的市场应变能力以及良好的经营信誉而成为国内同行中的知名企业。

感谢您选用视贝产品,为了使您更好地使用本产品,请详细阅读此说明书。

用途及特点:1图像质量不好时放大后可减少雪花点，提高图像清晰度；2连结多台电视机信号强度不足时，用本放大器先放大在多路分支分配；3电脑图文接收系统使用可减少信息误码率，提高接收速度；4家庭，楼宇，商场，宾馆等场所均可使用；5专业器件设计，低噪声，宽频带，不仅适合目前有线电视网络传送的标准，增补电视信号，也适合将来使用的数字信号●采用进口CATV放大器件设计；●增益平坦，线性良好,噪声低，显著改善信号质量;●铝型材外壳，屏蔽性能好，隔离度高,抗干扰能力强，散热好;●各输出口信号可以直接供电视、电脑使用、也可再进行多路分支或分配使用。

●频带宽，动态范围大，抗干扰能力强;功耗低,性能稳定.有效地提高图象的清晰度;放大器使用常识:一、有线电视信号要求：1：信号强度用户信号电平：60-80dBμ V信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.2：信号质量载噪比：≥43dB载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。

安装过程中请断开220V电源确保不带电操作。

***家用线路与楼栋线路的区别？一般来说，家用最合理的布线方式是并联。

而楼栋的使用串联。

这跟放大器的功率及分支分配器有关。

***分支器与分配器的区别？分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。

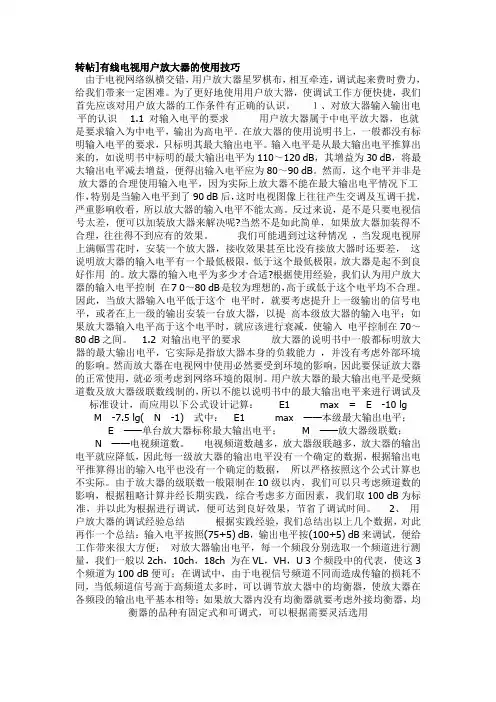

转帖]有线电视用户放大器的使用技巧由于电视网络纵横交错，用户放大器星罗棋布，相互牵连，调试起来费时费力，给我们带来一定困难。

为了更好地使用用户放大器，使调试工作方便快捷，我们首先应该对用户放大器的工作条件有正确的认识。

１、对放大器输入输出电平的认识对输入电平的要求用户放大器属于中电平放大器，也就是要求输入为中电平，输出为高电平。

在放大器的使用说明书上，一般都没有标明输入电平的要求，只标明其最大输出电平。

输入电平是从最大输出电平推算出来的，如说明书中标明的最大输出电平为110～120 dB，其增益为30 dB，将最大输出电平减去增益，便得出输入电平应为80～90 dB。

然而，这个电平并非是放大器的合理使用输入电平，因为实际上放大器不能在最大输出电平情况下工作，特别是当输入电平到了90 dB后，这时电视图像上往往产生交调及互调干扰，严重影响收看，所以放大器的输入电平不能太高。

反过来说，是不是只要电视信号太差，便可以加装放大器来解决呢?当然不是如此简单，如果放大器加装得不合理，往往得不到应有的效果。

我们可能遇到过这种情况，当发现电视屏上满幅雪花时，安装一个放大器，接收效果甚至比没有接放大器时还要差，这说明放大器的输入电平有一个最低极限，低于这个最低极限，放大器是起不到良好作用的。

放大器的输入电平为多少才合适?根据使用经验，我们认为用户放大器的输入电平控制在7 0～80 dB是较为理想的，高于或低于这个电平均不合理。

因此，当放大器输入电平低于这个电平时，就要考虑提升上一级输出的信号电平，或者在上一级的输出安装一台放大器，以提高本级放大器的输入电平；如果放大器输入电平高于这个电平时，就应该进行衰减，使输入电平控制在70～80 dB之间。

对输出电平的要求放大器的说明书中一般都标明放大器的最大输出电平，它实际是指放大器本身的负载能力，并没有考虑外部环境的影响。

然而放大器在电视网中使用必然要受到环境的影响，因此要保证放大器的正常使用，就必须考虑到网络环境的限制。

有线电视放大器的使用在中，是重要的线路器材，为保证有线电视传输信号质量，保证用户收看到高质量的节目，安装、调试与维护工作至关重要。

它广泛使用于传输系统和分配系统中，分别起着不同的作用，只有正确地使用和调整它，才能使放大器的各项指标达到设计要求。

1 放大器检测与调试首先检查供电系统是否正常，如无问题可开启供电器（60V）给放大器供电。

（1）将接在干线放大器输入电平测试口，测量各频道输入电平（图像载频），若输入干线放大器的电平比额定输入电平高，需在干线放大器内插入，其数值为：实际输入电平-额定输入电平=插入值。

实际上放大器内的增益是不可调的，改变放大器增益（或电平）需调整衰减器值降低输入电平，从而降低输出电平以达到调整放大器增益的目的。

（2）AGC干线放大器电平调整：将放大器AGC置于手动方式，调节增益使输出电平为设计值（一般为98~102dBV），调节斜率电位器使输出信号倾斜3dB左右，再将AGC 开关置自动方式，调节AGC上的电位器，使导频信号输出电平为设计值。

检查输出电平与斜率是否符合要求，如不满足要求可反复调节使其达到设计值，放大器输出电平在满足技术指标前提下越小越好。

（3）输出电平设置：将场强仪接于分配放大器输出电平测试口，调节增益电位器（或插入衰减器）使输出电平为设计值（一般为105~108dBV），调节斜率电位器使其输出倾斜4dB左右。

2 放大器维护放大器是重要的有源器件，常安装在野外，日晒雨淋，昼夜不停地连续工作，经常会发生故障，因此应每半年检查一次，主要检查放大器供电是否正常，有无跳火、漏电、电压偏低等现象，各、是否良好，防水措施是否完好，检测输入、输出电平是否与放大器电平表记录值相符，发现异常应及时处理。

3 用户端电平检测与维护（1）依据国标，终端输出口各频道电平值应为（644）dBV,任意频道之间差值≤10dB,相邻频道之间电平差值≤2dB,以此为标准对用户电平进行调整，将场强仪接口，测试电平是否符合上述要求，并可通过调整分配放大器增益及相应（、、均等）以满足设计要求。

掺铒光纤放大器在光纤有线电视网络中的应用武汉有线广播电视网络有限公司高见韩高鹏一. 概述我国CATV网络基本上是采用G.652光纤加同轴电缆（HFC）的方式进行建设的。

但在EDFA没有商用化以前，光纤部分一直使用色散小、衰耗大但技术成熟早的1310nm系统,在现有发射光功率(<15mW )条件下, 要确保传输指标，系统有 35km的传输距离限制。

因此，使得CATV在稍大范围内长距离传输、集中分配光信号、建立可靠的自愈主干网无法实现。

目前，EDFA在1550nm波长窗口已经商用，它实现了直接光放大，无需转换成电信号，并且具有输出功率大、增益高、工作频带宽、与偏振无关、噪声指数低、放大特性与系统信号类型无关等特点，使得传输中的光纤损耗不再成为主要问题，为CATV网络在当前的升级改造过程中实现大范围长距离传输、集中分配光信号、建立可靠的自愈主干网、促使CATV网络从光纤同轴电缆网向光缆网转变提供了新的手段。

二. EDFA基本特性参数1.增益和输出光功率EDFA的增益G定义为输出光功率和输入光功率之比即:G=10lg(P0/P i)(dB) 饱和输出光功率P sat是指由最大增益下降3dB时对应的输出功率，表示EDFA从线性增益区变化到非线性增益区的转折点，当输出功率高于P sat时，增益随输出光功率的增大而减小。

对于给定的EDFA,其增益与输入光的强度、泵浦光功率及掺铒光纤长度都有关系。

小信号输入时的增益系数大于大信号输入时的增益系数。

当输入光弱时，高能位电子的消耗减少并可从泵激得到充分的供应，因而，感应辐射就能维持达到相当的程度。

当输入光变强时，由于高能位的电子供应不充分，感应辐射光的增加变少，于是就出现饱和。

泵浦光功率越大，掺铒光纤越长，3dB饱和输出功率也就越大。

2.噪声系数FEDFA的噪声系数定义为F=(SNR)in/(SNR)out，这里SNR指的是将输入光信号转变为输出电信号时的信噪比，是衡量EDFA内部噪声大小的量。

有线电视放大器调试参数计算式的推导和应用林挺逵浙江省台州市路桥区乡镇广电站退休职工虽然我们在调试放大器时，通常只需要将场强仪接在放大器输出电平测量口，分别调输入衰减器，使高端输出电平等于设计值So；调输入均衡器，低端电平等于So－f即可，无需计算放大器的调试参数，似乎计算调试参数没有什么意义。

实际上，通过调试参数计算式的推导和应用，可以明确有线电视基础理论和应用实践方面的一些问题。

1 有线电视放大器调试参数计算式的推导当前，长距离电缆干线通常已由光缆干线所取代，干线放大器通常都是处于用户分配网络之中，既要分送一部分信号给附近的用户放大器，又要向下一级干线放大器输送信号，因此干线放大器的输出口可能要设置过流分支器或过流分配器，于是就可能有了它们的插入损耗或分支、分配损耗L分；过流分支器或过流分配器的损耗高端值通常比低端值高0.5 dB 左右，会使信号电平斜率相应降低，由于其量较小、而且数值基本固定，在下面的讨论中忽略不计；可调输入均衡器EQ对全部电视信号的衰减量即插入损耗L EQ通常为1dB左右，一般都在计算放大器的净增益时扣除，因此讨论时可不再考虑；按照惯例，我们在讨论放大器各项常规电平指标的时候，如果没有特别的说明，通常都是指高端的电平值。

图1 放大器调试参数分析图1.1 放大器输入衰减量L AT计算式的推导从图1可以看出,前级放大器的输出电平So前减去输出口分支器的损耗L分、再减去电缆的衰减总量（百米衰减值L百米×放大器间距S百米）就是下一级放大器的输入口电平Si口：Si口＝So前－L分－（L百米S百米）（1）输入口电平Si口减去可调衰减器的衰减量L AT就是放大器的输入电平Si：Si＝ Si口－L AT （2）输入电平Si加上放大器的增益G就是输出电平So：So＝Si＋G （3）将（1）式代入（2）式，再将所得结果代入（3）式，即可得到：So＝ So前－L分－（L百米S百米）－L AT ＋G （4）上式可变换成：算式(A)就是放大器输出电平调试参数输入衰减量L AT的计算式。

有线电视网络中线路放大器的维护与维修研究引言随着社会的不断发展，有线电视网络已经成为人们日常生活中不可或缺的一部分。

有线电视网络中线路放大器是其中的重要组成部分，它承担着信号放大和传输的重要任务。

由于使用时间长或者设备本身存在一些问题，放大器也会出现一些故障，影响正常的使用。

对有线电视网络中线路放大器进行及时的维护和维修就显得尤为重要。

一、有线电视网络中线路放大器的工作原理有线电视网络中线路放大器主要用于放大信号，提高信号质量，并进行信号的传输。

在有线电视网络中，信号会在长距离传输过程中逐渐衰减，因此需要放大器进行信号的增强。

有线电视网络中线路放大器通过电子元件将输入的信号放大后输出，以确保信号能够正常传输到用户处。

放大器还需要进行一定的调节，以保证信号的稳定性和质量。

二、有线电视网络中线路放大器的维护1.定期清洁有线电视网络中线路放大器在使用过程中，会吸入大量的灰尘和杂质，长时间不清理会影响放大器的散热和稳定性。

定期对放大器进行清洁是非常必要的。

清洁时，需要将放大器取下，并用吹风机或者专用工具对内部和外部进行彻底清洁，清除灰尘和杂质。

2.检查和固定连接线有线电视网络中线路放大器在工作中需要连接一定数量的线路和设备，这些连接线会在长时间使用后出现松动或者接触不良的现象。

定期检查和固定连接线是维护放大器的重要环节。

检查时，需要逐一检查每条连接线，确保其连接牢固，没有松动和腐蚀。

如有松动或者腐蚀，需要及时更换或者修复。

3.调节和测试有线电视网络中线路放大器在使用过程中，需要进行一定的调节和测试，以确保输出信号的稳定和质量。

定期对放大器进行调节和测试，可以发现并及时修复一些潜在的问题，提高放大器的稳定性和可靠性。

也可以确保用户获得高质量的信号输出。

三、有线电视网络中线路放大器的维修1.常见故障及处理方法有线电视网络中线路放大器在长时间使用过程中，会出现一些常见的故障，如：输出信号质量下降、放大器过热、功率不足等。

有线电视信号传输设施中的信号增强技术在有线电视信号传输设施中，信号增强技术起着至关重要的作用。

随着家庭数字化需求的增加，传输设施中的信号质量要求也越来越高。

信号增强技术能够提升信号的强度和质量，从而实现更好的视听效果。

本文将介绍有线电视信号传输设施中常见的信号增强技术，并对其原理和应用进行细致分析。

首先，有线电视信号传输设施中的一种常见信号增强技术是功率放大器。

功率放大器通过放大输入信号的电压或电流，以增加信号的强度。

在信号传输过程中，由于电缆阻抗和传输距离的影响，信号会逐渐减弱。

而功率放大器可以通过增加信号的功率，有效地弥补传输过程中的信号衰减，从而保证信号的可靠传输。

功率放大器一般采用半导体材料作为放大元件，通过电源的驱动工作，可以实现对信号的放大处理。

其次，信号补偿技术也是有线电视信号传输设施中常用的增强技术之一。

信号补偿技术可以通过电路中的各种补偿元件，对传输信号的频率特性进行调整，达到信号均衡的目的。

信号传输过程中，由于电缆等媒介的特性，不同频率信号的传输损耗会有所不同。

信号补偿技术可以根据不同频率的信号特性，通过对信号进行加权或滤波处理，使得不同频率的信号都能够以相对恒定的信号强度传输，提升信号的稳定性和准确性。

另外，信号增强技术中常见的一种方法是使用分布式增益器。

分布式增益器是一种在信号传输路径上分布式布置的放大器元件。

分布式增益器通过将多个相对较小的放大器分散布置在信号传输线路上，以覆盖整个传输路径，并对信号进行逐段放大。

这种方式可以有效地克服传统信号放大器中由于单一放大器范围受限而引起的信号衰减问题，从而提高信号的传输质量和可靠性。

此外，相位补偿技术也是有线电视信号传输设施中的重要信号增强技术之一。

在信号传输中，不同频率信号的传播速度存在差异，导致信号传输过程中的相位偏移。

相位补偿技术通过调整信号的相位，实现对信号的修正和重建，以提升信号的传输质量。

相位补偿技术可以通过对信号的延迟或先进处理，使得不同频率的信号都能够以正确的相位到达目的地，从而减少失真和噪声，提升信号的还原度和清晰度。

有线电视放大器有线电视放大器是一种用于增强有线电视信号的设备。

它通常用于家庭或商业场所，可以帮助消除信号衰减或干扰，提供更好的图像质量和音频效果。

有线电视放大器的工作原理是接收来自有线电视提供商的信号，并使用内置放大器增加信号强度。

这样，即使在远离信号源的地方，用户也可以收到完整且清晰的信号。

这在大型建筑物或较长距离的分布式系统中特别有用。

作为使电视频道更清晰的工具，有线电视放大器对于那些住在高楼或地势较低的区域的人来说尤为重要。

信号放大器可以在信号经过长距离的传输线时提供额外的功率，确保用户可以正确接收到电视信号。

此外，有线电视放大器还可以消除信号衰减和传输线路中的杂音，提供更好的画质和音质。

除了增强信号，有线电视放大器还可以分配信号到多个电视机或其他设备上。

这对于大型家庭或商业场所中有多个电视的用户来说非常实用。

用户只需将有线电视放大器连接到电视上，然后通过根据需要选择合适的频道进行切换，即可享受到更好的信号质量。

然而，我们也需要注意使用有线电视放大器时可能遇到的问题。

过度放大信号可能导致信号失真或干扰增加，进而影响图像和音频质量。

因此，用户在安装和使用有线电视放大器时应确保正确设置信号放大器的输出和增益。

有线电视放大器是提供更好的电视观看体验的重要设备，尤其在信号弱或传输距离较远的情况下。

通过增强信号和消除干扰，有线电视放大器可以帮助用户享受到高质量的图像和音频效果。

不过，用户在使用有线电视放大器时应谨慎，并确保正确设置和使用，以避免信号失真和其他问题的发生。

有线电视放大器的技术原理可归结为接收、增强和分发三个主要环节。

首先，有线电视放大器通过内置的接收器接收来自有线电视提供商的信号。

然后，它使用内置放大器来增加信号强度，以消除信号衰减和传输线路中的杂音。

最后，有线电视放大器可以将增强后的信号分发到多个电视机或其他设备上，以满足家庭或商业场所的需求。

一个理想的有线电视放大器应具备良好的增益和信噪比性能。
