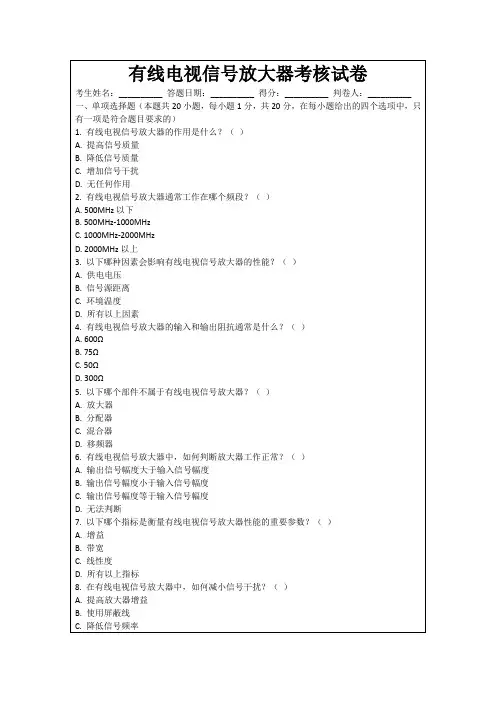

有线电视放大器

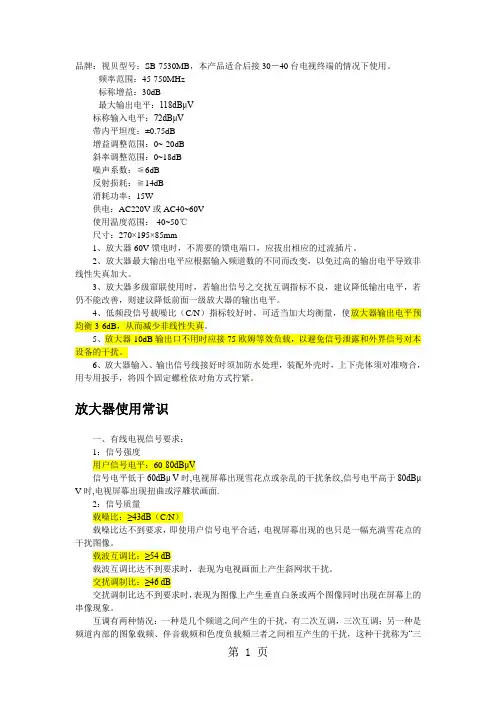

品牌：视贝型号：SB-7530MB，本产品适合后接30－40台电视终端的情况下使用。

频率范围：45-750MHz标称增益：30dB最大输出电平：118dBμV标称输入电平：72dBμV带内平坦度：±0.75dB增益调整范围：0~-20dB斜率调整范围：0~18dB噪声系数：≦6dB反射损耗：≧14dB消耗功率：15W供电：AC220V或AC40~60V使用温度范围：-40~50℃尺寸：270×195×85mm1、放大器60V馈电时，不需要的馈电端口，应拔出相应的过流插片。

2、放大器最大输出电平应根据输入频道数的不同而改变，以免过高的输出电平导致非线性失真加大。

3、放大器多级窜联使用时，若输出信号之交扰互调指标不良，建议降低输出电平，若仍不能改善，则建议降低前面一级放大器的输出电平。

4、低频段信号载噪比（C/N）指标较好时，可适当加大均衡量，使放大器输出电平预均衡3-6dB，从而减少非线性失真。

5、放大器-10dB输出口不用时应接75欧姆等效负载，以避免信号泄露和外界信号对本设备的干扰。

6、放大器输入、输出信号线接好时须加防水处理，装配外壳时，上下壳体须对准吻合，用专用扳手，将四个固定螺栓依对角方式拧紧。

放大器使用常识一、有线电视信号要求：1：信号强度用户信号电平：60-80dBμV信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.2：信号质量载噪比：≥43dB（C/N）载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。

载波互调比：≥54 dB载波互调比达不到要求时，表现为电视画面上产生斜网状干扰。

交扰调制比：≥46 dB交扰调制比达不到要求时，表现为图像上产生垂直白条或两个图像同时出现在屏幕上的串像现象。

互调有两种情况：一种是几个频道之间产生的干扰，有二次互调，三次互调；另一种是频道内部的图象载频、伴音载频和色度负载频三者之间相互产生的干扰，这种干扰称为“三音互调”。

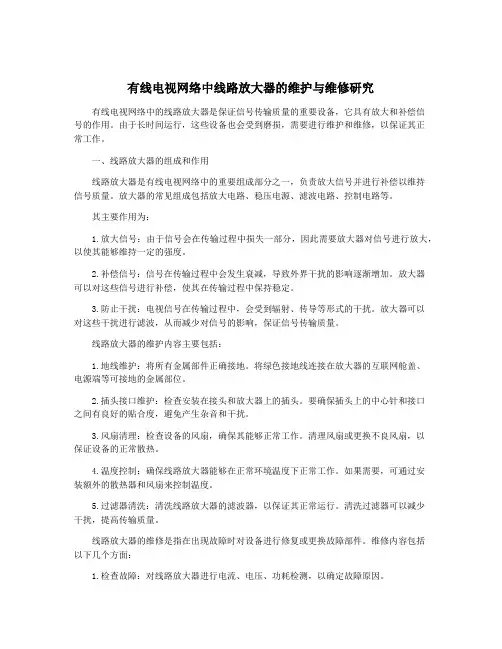

有线电视网络中线路放大器的维护与维修研究有线电视网络中的线路放大器是保证信号传输质量的重要设备，它具有放大和补偿信号的作用。

由于长时间运行，这些设备也会受到磨损，需要进行维护和维修，以保证其正常工作。

一、线路放大器的组成和作用线路放大器是有线电视网络中的重要组成部分之一，负责放大信号并进行补偿以维持信号质量。

放大器的常见组成包括放大电路、稳压电源、滤波电路、控制电路等。

其主要作用为：1.放大信号：由于信号会在传输过程中损失一部分，因此需要放大器对信号进行放大，以使其能够维持一定的强度。

2.补偿信号：信号在传输过程中会发生衰减，导致外界干扰的影响逐渐增加。

放大器可以对这些信号进行补偿，使其在传输过程中保持稳定。

3.防止干扰：电视信号在传输过程中，会受到辐射、传导等形式的干扰。

放大器可以对这些干扰进行滤波，从而减少对信号的影响，保证信号传输质量。

线路放大器的维护内容主要包括：1.地线维护：将所有金属部件正确接地。

将绿色接地线连接在放大器的互联网舱盖、电源端等可接地的金属部位。

2.插头接口维护：检查安装在接头和放大器上的插头。

要确保插头上的中心针和接口之间有良好的贴合度，避免产生杂音和干扰。

3.风扇清理：检查设备的风扇，确保其能够正常工作。

清理风扇或更换不良风扇，以保证设备的正常散热。

4.温度控制：确保线路放大器能够在正常环境温度下正常工作。

如果需要，可通过安装额外的散热器和风扇来控制温度。

5.过滤器清洗：清洗线路放大器的滤波器，以保证其正常运行。

清洗过滤器可以减少干扰，提高传输质量。

线路放大器的维修是指在出现故障时对设备进行修复或更换故障部件。

维修内容包括以下几个方面：1.检查故障：对线路放大器进行电流、电压、功耗检测，以确定故障原因。

2.更换故障部件：在故障定位后，更换故障部件（如晶体管、二极管、电容器等）。

3.检查电路板：检查电路板是否出现裂纹、划痕和烧毁，如果发现需要及时更换。

4.重建电路：如果放大器出现严重故障而要重建电路，则需要根据相关技术手册进行操作。

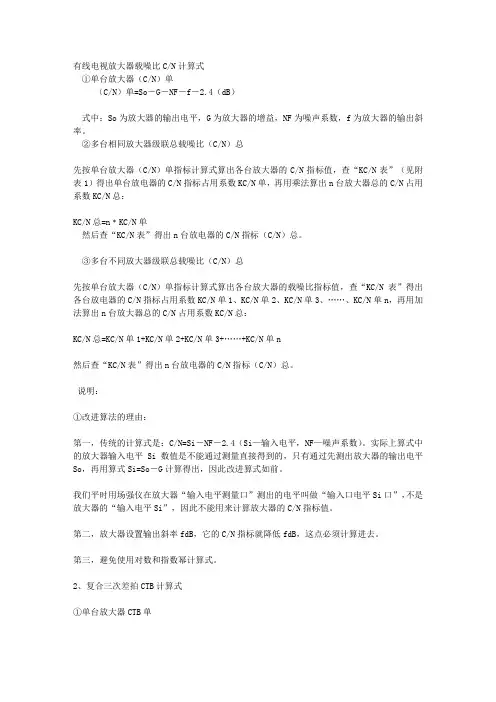

有线电视放大器载噪比C/N计算式①单台放大器（C/N）单（C/N）单=So－G－NF－f－2.4（dB）式中：So为放大器的输出电平，G为放大器的增益，NF为噪声系数，f为放大器的输出斜率。

②多台相同放大器级联总载噪比（C/N）总先按单台放大器（C/N）单指标计算式算出各台放大器的C/N指标值，查“KC/N表”（见附表1）得出单台放电器的C/N指标占用系数KC/N单，再用乘法算出n台放大器总的C/N占用系数KC/N总：KC/N总=n﹡KC/N单然后查“KC/N表”得出n台放电器的C/N指标（C/N）总。

③多台不同放大器级联总载噪比（C/N）总先按单台放大器（C/N）单指标计算式算出各台放大器的载噪比指标值，查“KC/N表”得出各台放电器的C/N指标占用系数KC/N单1、KC/N单2、KC/N单3、……、KC/N单n，再用加法算出n台放大器总的C/N占用系数KC/N总：KC/N总=KC/N单1+KC/N单2+KC/N单3+……+KC/N单n然后查“KC/N表”得出n台放电器的C/N指标（C/N）总。

说明：①改进算法的理由：第一，传统的计算式是：C/N=Si－NF－2.4（Si—输入电平，NF—噪声系数）。

实际上算式中的放大器输入电平Si数值是不能通过测量直接得到的，只有通过先测出放大器的输出电平So，再用算式Si=So－G计算得出，因此改进算式如前。

我们平时用场强仪在放大器“输入电平测量口”测出的电平叫做“输入口电平Si口”，不是放大器的“输入电平Si”，因此不能用来计算放大器的C/N指标值。

第二，放大器设置输出斜率fdB，它的C/N指标就降低fdB，这点必须计算进去。

第三，避免使用对数和指数幂计算式。

2、复合三次差拍CTB计算式①单台放大器CTB单CTB单=CTB104+2(104－So)+f式中：CTB104为放大器在59个频道104dBμV输出时的CTB指标值（因为绝大部分放大模块原始参数标示的测试条件是输出电平为44dBmV，即104dBμV），是根据放大模块原始参数推算出来的（附件3），So为放大器的实际输出电平，f为放大器的输出斜率。

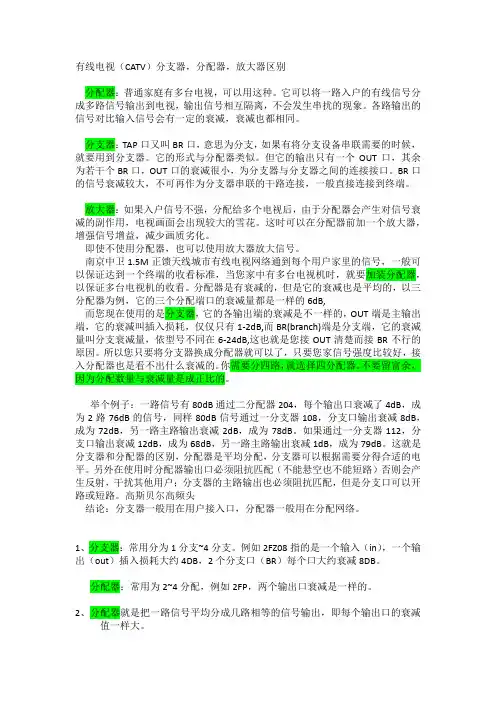

有线电视（CATV）分支器，分配器，放大器区别分配器：普通家庭有多台电视，可以用这种。

它可以将一路入户的有线信号分成多路信号输出到电视，输出信号相互隔离，不会发生串扰的现象。

各路输出的信号对比输入信号会有一定的衰减，衰减也都相同。

分支器：TAP口又叫BR口，意思为分支，如果有将分支设备串联需要的时候，就要用到分支器。

它的形式与分配器类似。

但它的输出只有一个OUT口，其余为若干个BR口，OUT口的衰减很小，为分支器与分支器之间的连接接口。

BR口的信号衰减较大，不可再作为分支器串联的干路连接，一般直接连接到终端。

放大器：如果入户信号不强，分配给多个电视后，由于分配器会产生对信号衰减的副作用，电视画面会出现较大的雪花。

这时可以在分配器前加一个放大器，增强信号增益，减少画质劣化。

即使不使用分配器，也可以使用放大器放大信号。

南京中卫1.5M正馈天线城市有线电视网络通到每个用户家里的信号，一般可以保证达到一个终端的收看标准，当您家中有多台电视机时，就要加装分配器，以保证多台电视机的收看。

分配器是有衰减的，但是它的衰减也是平均的，以三分配器为例，它的三个分配端口的衰减量都是一样的6dB,而您现在使用的是分支器，它的各输出端的衰减是不一样的，OUT端是主输出端，它的衰减叫插入损耗，仅仅只有1-2dB,而BR(branch)端是分支端，它的衰减量叫分支衰减量，依型号不同在6-24dB,这也就是您接OUT清楚而接BR不行的原因。

所以您只要将分支器换成分配器就可以了，只要您家信号强度比较好，接入分配器也是看不出什么衰减的。

你需要分四路，就选择四分配器。

不要留富余，因为分配数量与衰减量是成正比的。

举个例子：一路信号有80dB通过二分配器204，每个输出口衰减了4dB，成为2路76dB的信号，同样80dB信号通过一分支器108，分支口输出衰减8dB，成为72dB，另一路主路输出衰减2dB，成为78dB。

如果通过一分支器112，分支口输出衰减12dB，成为68dB，另一路主路输出衰减1dB，成为79dB。

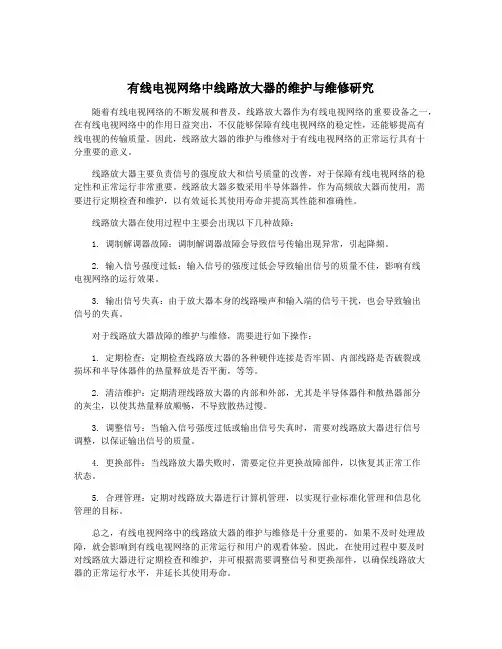

有线电视网络中线路放大器的维护与维修研究随着有线电视网络的不断发展和普及，线路放大器作为有线电视网络的重要设备之一，在有线电视网络中的作用日益突出，不仅能够保障有线电视网络的稳定性，还能够提高有线电视的传输质量。

因此，线路放大器的维护与维修对于有线电视网络的正常运行具有十分重要的意义。

线路放大器主要负责信号的强度放大和信号质量的改善，对于保障有线电视网络的稳定性和正常运行非常重要。

线路放大器多数采用半导体器件，作为高频放大器而使用，需要进行定期检查和维护，以有效延长其使用寿命并提高其性能和准确性。

线路放大器在使用过程中主要会出现以下几种故障：1. 调制解调器故障：调制解调器故障会导致信号传输出现异常，引起降频。

2. 输入信号强度过低：输入信号的强度过低会导致输出信号的质量不佳，影响有线电视网络的运行效果。

3. 输出信号失真：由于放大器本身的线路噪声和输入端的信号干扰，也会导致输出信号的失真。

对于线路放大器故障的维护与维修，需要进行如下操作：1. 定期检查：定期检查线路放大器的各种硬件连接是否牢固、内部线路是否破裂或损坏和半导体器件的热量释放是否平衡，等等。

2. 清洁维护：定期清理线路放大器的内部和外部，尤其是半导体器件和散热器部分的灰尘，以使其热量释放顺畅，不导致散热过慢。

3. 调整信号：当输入信号强度过低或输出信号失真时，需要对线路放大器进行信号调整，以保证输出信号的质量。

4. 更换部件：当线路放大器失败时，需要定位并更换故障部件，以恢复其正常工作状态。

5. 合理管理：定期对线路放大器进行计算机管理，以实现行业标准化管理和信息化管理的目标。

总之，有线电视网络中的线路放大器的维护与维修是十分重要的，如果不及时处理故障，就会影响到有线电视网络的正常运行和用户的观看体验。

因此，在使用过程中要及时对线路放大器进行定期检查和维护，并可根据需要调整信号和更换部件，以确保线路放大器的正常运行水平，并延长其使用寿命。

有线电视信号放大器的常见故障分析摘要放大器是有线电视网络中最为关键的设备,其故障概率高、影响大,根据多年有线电视维护经验,分析有线电视放大器的常见故障,以供参考。

关键词有线电视;信号放大器;常见故障;分析信号放大器是有线电视网络中的重要设备,其使用性能和工作状态对于有线电视网络的信号传输是至为关键的。

由于有线电视网络特点,信号放大器一般都安装在室外,日晒雨淋,昼夜不停地连续工作,所以经常会发生故障,因此放大器故障在有线电视系统故障中所占比例是最高的,可以说,信号放大器的状态与维护是保证有线电视网络系统正常工作的关键。

1放大器电路原理1.1模块式放大模块式放大器是由一个模块即可完成的放大器。

因此,模块式放大器不存在对其本身的维修问题,如果故障分析认为放大电路的发生了问题,只需要更换模块便可以正常工作了。

单模块线路放大器的结构较简单,没有复杂的功能性电路,因为功能电路要消耗一部分增益,单模块线路放大器输入电平本来就不高,再加功能电路会降低输入信号的载噪比。

1.2分立元件放大由于模块放大器的局限,分立元件放大器应用也较为广泛。

这类放大电路由若干个三极管及其周围附属电路组成,其放大带宽比较多,可分为VHF和UHF频段(分别放大)和全频段宽带放大。

1.3模块式和分立式混合放大一般由一级三极管放大电路和模块组成,此类电路的增益要比单一模块放大电路的增益稍高,放大效果较好一些。

其故障的发生也就分为两部分,分立部分和模块部分均可能由于故障导致整个放大电路不能正常工作。

2放大器故障分析2.1放大器的组成及其工作原理有线电视信号放大器由电源部分和高频放大部分组成;也可分为交流电源通路和高频信号放大通路。

两部分组成不同,功能和作用也不同。

电源部分主要是为了提供稳定、可靠的直流电源,通过降压、整流、滤波和稳压等过程来实现的。

高频信号放大部分则主要是将接交流电源部分提供的能量转化为高频信号的能量,对高频信号进行放大、提升。

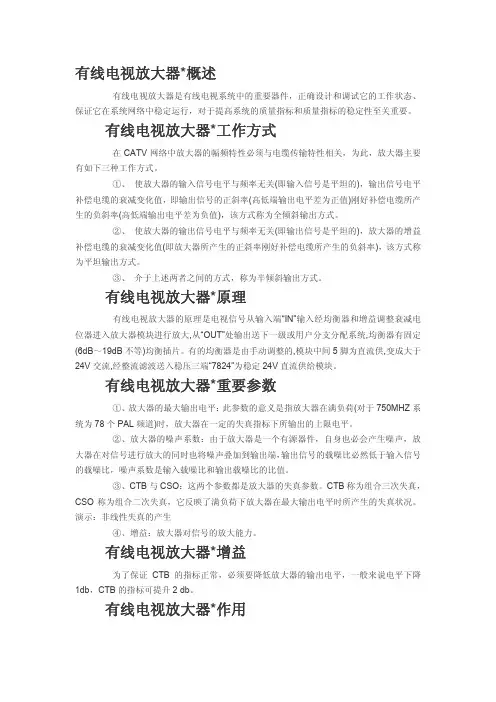

有线电视放大器*概述有线电视放大器是有线电视系统中的重要器件，正确设计和调试它的工作状态、保证它在系统网络中稳定运行，对于提高系统的质量指标和质量指标的稳定性至关重要。

有线电视放大器*工作方式在CATV网络中放大器的幅频特性必须与电缆传输特性相关，为此，放大器主要有如下三种工作方式。

①、使放大器的输入信号电平与频率无关(即输入信号是平坦的)，输出信号电平补偿电缆的衰减变化值，即输出信号的正斜率(高低端输出电平差为正值)刚好补偿电缆所产生的负斜率(高低端输出电平差为负值)，该方式称为全倾斜输出方式。

②、使放大器的输出信号电平与频率无关(即输出信号是平坦的)，放大器的增益补偿电缆的衰减变化值(即放大器所产生的正斜率刚好补偿电缆所产生的负斜率)，该方式称为平坦输出方式。

③、介于上述两者之间的方式，称为半倾斜输出方式。

有线电视放大器*原理有线电视放大器的原理是电视信号从输入端“IN”输入经均衡器和增益调整衰减电位器进入放大器模块进行放大,从“OUT”处输出送下一级或用户分支分配系统,均衡器有固定(6dB～19dB不等)均衡插片。

有的均衡器是由手动调整的,模块中间5脚为直流供,变成大于24V交流,经整流滤波送入稳压三端“7824”为稳定24V直流供给模块。

有线电视放大器*重要参数①、放大器的最大输出电平：此参数的意义是指放大器在满负荷(对于750MHZ系统为78个PAL频道)时，放大器在一定的失真指标下所输出的上限电平。

②、放大器的噪声系数：由于放大器是一个有源器件，自身也必会产生噪声，放大器在对信号进行放大的同时也将噪声叠加到输出端，输出信号的载噪比必然低于输入信号的载噪比，噪声系数是输入载噪比和输出载噪比的比值。

③、CTB与CSO：这两个参数都是放大器的失真参数。

CTB称为组合三次失真，CSO称为组合二次失真，它反映了满负荷下放大器在最大输出电平时所产生的失真状况。

演示：非线性失真的产生④、增益：放大器对信号的放大能力。

有线电视放大器的使用在中，是重要的线路器材，为保证有线电视传输信号质量，保证用户收看到高质量的节目，安装、调试与维护工作至关重要。

它广泛使用于传输系统和分配系统中，分别起着不同的作用，只有正确地使用和调整它，才能使放大器的各项指标达到设计要求。

1 放大器检测与调试首先检查供电系统是否正常，如无问题可开启供电器（60V）给放大器供电。

（1）将接在干线放大器输入电平测试口，测量各频道输入电平（图像载频），若输入干线放大器的电平比额定输入电平高，需在干线放大器内插入，其数值为：实际输入电平-额定输入电平=插入值。

实际上放大器内的增益是不可调的，改变放大器增益（或电平）需调整衰减器值降低输入电平，从而降低输出电平以达到调整放大器增益的目的。

（2）AGC干线放大器电平调整：将放大器AGC置于手动方式，调节增益使输出电平为设计值（一般为98~102dBV），调节斜率电位器使输出信号倾斜3dB左右，再将AGC 开关置自动方式，调节AGC上的电位器，使导频信号输出电平为设计值。

检查输出电平与斜率是否符合要求，如不满足要求可反复调节使其达到设计值，放大器输出电平在满足技术指标前提下越小越好。

（3）输出电平设置：将场强仪接于分配放大器输出电平测试口，调节增益电位器（或插入衰减器）使输出电平为设计值（一般为105~108dBV），调节斜率电位器使其输出倾斜4dB左右。

2 放大器维护放大器是重要的有源器件，常安装在野外，日晒雨淋，昼夜不停地连续工作，经常会发生故障，因此应每半年检查一次，主要检查放大器供电是否正常，有无跳火、漏电、电压偏低等现象，各、是否良好，防水措施是否完好，检测输入、输出电平是否与放大器电平表记录值相符，发现异常应及时处理。

3 用户端电平检测与维护（1）依据国标，终端输出口各频道电平值应为（644）dBV,任意频道之间差值≤10dB,相邻频道之间电平差值≤2dB,以此为标准对用户电平进行调整，将场强仪接口，测试电平是否符合上述要求，并可通过调整分配放大器增益及相应（、、均等）以满足设计要求。

1 有线电视放大器故障分析有线电视放大器故障分析和程序化修理方法先将有记录的413例放大器故障列入表1中。

第1～5号故障明显是雷击造成的直接损害，是由于使用了毫无雷击保护的供电器、或供电器虽有雷击保护但外壳未妥善接地，雷电经电力线路侵入供电器后再沿电缆进入放大器引起的，使用者经常是将雷击损坏的供电器和连在其下面的好几台放大器一并送修，检修时即可见到这些故障。

钢绞线碰220V 电源线后会出现相似的现象，如果钢绞线和放大器的接地情况不好，故障情况还可能会更严重一些。

第6号故障是放大器电源变压器初级短路，笔者认为发生这种故障大致有四种可能的原因：第一是雷击损坏和钢绞线碰220V 电源线损坏，在系统防雷、接地未做好时发生最多；第二是变压器存在自身的质量缺陷而导致损坏；第三是电压选择档位插片搞错，实际高电压而插在低电压档位；第四是使用非稳压式供电器深夜高电压时变压器过电流发热造成短路。

笔者做过试验，一台放大器输入标准的60～65V 交流电源，长期使用没有问题，而将变压器电压选择开关改插到50V 档（相当于输入电压提高20%，即电源电压从220V 提升到260V ），经过2个小时使用变压器即发热造成初级短路损坏。

因此，笔者认为，要保护放大器，供电器的选择和正确使用是关键性问题。

一定要选用防雷措施好的稳压型供电器，并且外壳要妥善接地，使雷击电流入地不至于沿电缆侵入放大器。

另外，放大器内变压器初级电压选择开关SK1档位要选准确。

第7号故障是变压器初级保险丝断而无其他故障，笔者认为最大可能也是雷电的高电压瞬时冲击造成的。

表1有线电视放大器故障大致分类表 编号故 障 名 称统计例数百分比例 说明160V 电源通路印刷电路铜箔 雷击过电流烧断、挥发4811.6雷击造成线路板烧坏报废2 3 ＜1.03 信号出入口避雷放电管雷击短路 18 4.4460V 电源通路中 高频旁路电容器C1～C6击穿短路 81.9560V 电源通路中 压敏电阻MY121击穿短路燃烧冒烟 122.9不（必）设置就无此故障6 电源变压器初级短路 80 19.47电源变压器初级保险丝 （1.5A ）断，但无其他故障 122.98（某品牌放大器、某时期设有）电源变压器次级保险丝（0.75A ）断，无其他故障。

有线电视网络中线路放大器的维护与维修研究有线电视网络是一种广播电视信号通过电缆传输到用户家中的方式。

为了保证信号的质量，整个网络中需要配备很多的线路放大器。

线路放大器是一种能够增强信号强度的设备，它可以在信号传输到用户家中之前对信号进行增强和调整。

然而，线路放大器使用的时间长了，或者环境变化导致的故障，都会影响到信号的质量和传输效果。

因此，对于线路放大器的维护和维修就显得尤为重要。

1. 线路放大器的分类线路放大器按照工作方式的不同可以分为两类：单向放大器和双向放大器。

单向放大器只能对信号在一条方向上进行放大，主要用于有线电视网络中的传输线路，以保证信号在长距离传输中的质量。

单向放大器可以将信号在一定范围内放大，精度高，传输性能稳定；但当它放大的距离过远时，信噪比会下降，从而影响整体的网络效果。

双向放大器可以同时对两个方向上的信号进行放大，主要用于网络共享的信号传输和用户的信号接受。

在双向放大器中，还包括有交替双向放大器和同步双向放大器。

交替双向放大器主要用于传输媒体相同、频率不同的信号；同步双向放大器主要用于传输媒体不同、频率相同的信号，这两种放大器在有线电视网络中的使用都十分广泛。

保持线路放大器的正常工作状态对于信号传输质量来说十分重要。

下面是几个常用的线路放大器维护方法。

(1) 清洁长时间使用过后，线路放大器表面可能会积聚灰尘，以及在环境湿度高的情况下可能会有氧化现象。

这些都会导致线路放大器的散热不良，从而影响到它的工作效果。

因此，定期清洁线路放大器的表面可以避免这些问题的发生。

清洁线路放大器表面时要注意，使用含水量少的软布或纸巾，轻轻擦拭表面。

(2) 通风放大器需要通风，因为在工作中会产生大量的热量。

如果线路放大器周围空气不流通，就会导致散热不够，甚至温度过高，对放大器造成损害。

因此，线路放大器应该被放置在通风良好的空间内，并定期检查散热孔有没有被堵塞。

(3) 处理噪声和故障在使用线路放大器的过程中，可能会发生一些异常情况，如信号噪音较大，信号强度变化不稳定，信号丢失等问题。

有线电视放大器载噪比C_N计算式★免费下载★专业电视系统资料有线电视放大器载噪比C/N计算式①单台放大器（C/N）单（C/N）单=So－G－NF－f－2.4（dB）式中：So为放大器的输出电平，G为放大器的增益，NF为噪声系数，f为放大器的输出斜率。

②多台相同放大器级联总载噪比（C/N）总先按单台放大器（C/N）单指标计算式算出各台放大器的C/N指标值，查“KC/N表”（见附表1）得出单台放电器的C/N指标占用系数KC/N单，再用乘法算出n台放大器总的C/N占用系数KC/N 总：KC/N总=n﹡KC/N单然后查“KC/N表”得出n台放电器的C/N指标（C/N）总。

③多台不同放大器级联总载噪比（C/N）总1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器2、分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器3、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。

4、分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。

放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。

5、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。

6、分配器对信号进行同等的分配，在有线电视经常用到，2 3 4 6 8分配器或更大。

7、分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

8、分支器不一样，比如说410分支器是一个进口（IN) 5个出口其中只有一个(OUT)口其余4个是BR（分支）口 BR口衰减是 10DB OUT 口衰减是2DB 也就是我们常说的插入损耗。

在安装时，分配器的每个输出口子，绝对不可以空载，否则会由于阻抗不匹配的原因造成重影，一般都要求加上阻抗匹配器。

而对于某几级的分支器的分支输出口，则关系不大。

先按单台放大器（C/N）单指标计算式算出各台放大器的载噪比指标值，查“KC/N表”得出各台放电器的C/N指标占用系数KC/N单1、KC/N单2、KC/N单3、……、KC/N单n，再用加法算出n台放大器总的C/N占用系数KC/N总：KC/N总=KC/N单1+KC/N单2+KC/N单3+……+K C/N单n然后查“KC/N表”得出n台放电器的C/N指标（C/N）总。
