CATV（有线电视）系统中的分配器、分支器和功分器都是用来分配和传输信号的设备，它们在系统中起着不同的作用。
首先，让我们来谈谈分配器。
分配器是用来将信号分配到不同的输出端口的设备。
在CATV系统中，分配器通常用于将来自中心信号源的信号分发到不同的用户家庭或终端设备。
分配器通常具有多个输出端口，可以根据需要将信号均匀地分配到各个输出端口上，以确保每个用户都能够接收到清晰稳定的信号。
接下来是分支器。
分支器也是用来将信号分配到不同的输出端口，但它与分配器不同的是，分支器通常是将信号分配到不同的方向或位置。
在CATV系统中，分支器通常用于将信号分发到不同的区域或楼层，以满足不同位置的用户的需求。
分支器可以根据需要将信号分配到不同的输出端口，以实现信号的覆盖和传输。
最后是功分器。
功分器是用来将信号分配到不同的输出端口，并且可以根据需要对信号进行功率分配和调节的设备。
在CATV系统中，功分器通常用于对信号进行功率平衡和调节，以确保每个输出端口都能够接收到适当的信号功率。
功分器可以根据需要对信号进
行精确的功率分配，以满足不同输出端口的信号传输需求。
总的来说，分配器、分支器和功分器在CATV系统中都起着至关重要的作用，它们通过将信号分配到不同的输出端口，并根据需要对信号进行调节和分配，确保了系统中信号的稳定传输和覆盖，从而满足了用户对信号质量和覆盖范围的需求。

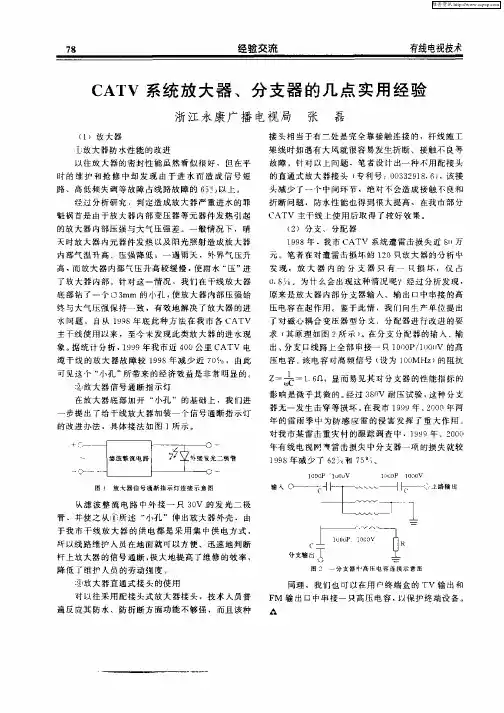

有线电视放大器使用常识放大器使用常识：一、有线电视信号要求：1：信号强度用户信号电平：60-80dBμ V信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.2：信号质量载噪比：≥43dB载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。
载波互调比：≥54 dB载波互调比达不到要求时，表现为电视画面上产生斜网状干扰。
交扰调制比：≥46 dB交扰调制比达不到要求时，表现为图像上产生垂直白条或两个图像同时出现在屏幕上的串像现象。
注：信号质象在传输中不断下降，任何一个部件的接入都会降低信号质量。
二、有线电视信号放大器的主要作用：1. 电视信号强度不够时，增强信号电平，减少屏幕雪花点。
2. 多台电视机同时使用时，信号强度分配不足，补偿分支分配器的信号损耗，保证信号强度。
3. 远距离收看电视时，有线电视信号经过多路分配后，信号严重衰减，补偿电缆传输的信号损耗。
（标准75-5 电缆 750MHz/100 米的损耗约18 dB.）三、使用效果欠佳原因分析：1．使用效果不明显。
当信号电平强度达到规定要求，信号质量（载噪比，载波互调比，交扰调制比）的某项指标达不到规定的要求，造成电视画面出现不清晰的图像时，装上电视信号放大器对信号进行放大，此时信号强度增强，但信号质量没有改变，由于信号强度在放大前已经达到规定要求，所以电视画面依然出现不清晰图像，使用效果不明显。
2．使用后图像反而变差。
当信号电平强度较强时（75-80 dB μ V），信号质量的某项指标达不到规定的要求，造成电视画面出现不清晰图像时，装上电视信号放大器对信号进行放大，较强的信号放大后，输出的信号电平超出放大器自身最大的输出电平，放大器工作于非线性区，非线性失真使系统中产生大量的谐波对图像造成严重的干扰，即载波互调比及交扰调制比严重下降，所以图像反而变差。

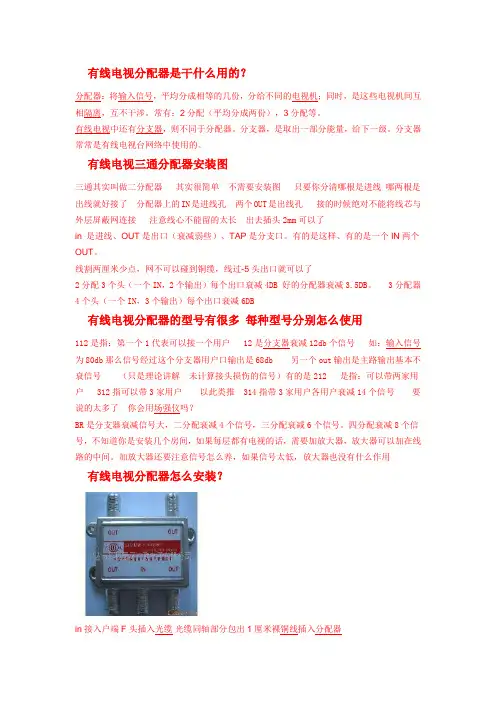

有线电视分配器是干什么用的？分配器：将输入信号，平均分成相等的几份，分给不同的电视机；同时，是这些电视机间互相隔离，互不干涉。
常有：2分配（平均分成两份），3分配等。
有线电视中还有分支器，则不同于分配器。
分支器，是取出一部分能量，给下一级。
分支器常常是有线电视台网络中使用的。
有线电视三通分配器安装图三通其实叫做二分配器其实很简单不需要安装图只要你分清哪根是进线哪两根是出线就好接了分配器上的IN是进线孔两个OUT是出线孔接的时候绝对不能将线芯与外层屏蔽网连接注意线心不能留的太长出去插头2mm可以了in 是进线、OUT是出口（衰减弱些）、TAP是分支口。
有的是这样、有的是一个IN两个OUT。
线割两厘米少点，网不可以碰到铜缆，线过-5头出口就可以了2分配3个头（一个IN，2个输出）每个出口衰减4DB 好的分配器衰减3.5DB。
3分配器4个头（一个IN，3个输出）每个出口衰减6DB有线电视分配器的型号有很多每种型号分别怎么使用112是指：第一个1代表可以接一个用户 12是分支器衰减12db个信号如：输入信号为80db那么信号经过这个分支器用户口输出是68db 另一个out输出是主路输出基本不衰信号（只是理论讲解未计算接头损伤的信号）有的是212 是指：可以带两家用户 312指可以带3家用户以此类推 314指带3家用户各用户衰减14个信号要说的太多了你会用场强仪吗？BR是分支器衰减信号大，二分配衰减4个信号，三分配衰减6个信号。
四分配衰减8个信号，不知道你是安装几个房间，如果每层都有电视的话，需要加放大器，放大器可以加在线路的中间。
加放大器还要注意信号怎么养，如果信号太低，放大器也没有什么作用有线电视分配器怎么安装？in接入户端F头插入光缆光缆同轴部分包出1厘米裸铜线插入分配器同样out接用户端即可最后用胶布缠好光缆与F头连接部分防止脱落和杂波介入使用F头，接好的线其芯线和外面的屏蔽线不能接触就行了。
1、加工成这样：套上F头，顺时针用力旋转：拧到露出铜芯，就好了：有线电视分配器接法自家购买的有线电视分配器是二分支器，接口有：一个IN口，一个OUT口和2个BR-10dB 口，但不知道这些接口分别有什么用途也不知道如何接线。
有线电视分支分配器介绍有线电视分支分配器，也被称为有线电视信号分配器或有线电视差动放大器，是一种用于有线电视网络的设备。
它可以将信号从一个源分配到多个目标设备，以满足用户在不同位置收看有线电视节目的需求。
在传统的有线电视网络中，用户需要连接电视机与有线电视提供商提供的信号源（如机顶盒或调谐器）。
然而，在一些情况下，用户可能需要在不同的房间或地点观看有线电视节目。
这时，有线电视分支分配器就起到了重要的作用。
功能有线电视分支分配器主要有以下功能：1. 信号分配有线电视分支分配器可以将一个信号源分配到多个目标设备。
例如，当用户想要在客厅、卧室和书房分别观看有线电视时，可以使用有线电视分支分配器将信号传输到各个房间的电视机。
2. 信号放大由于长距离传输会导致信号衰减，有些用户可能会遇到信号弱的问题。
有线电视分支分配器通常具有放大功能，可以增强信号强度，确保信号的稳定传输。
3. 降噪在信号传输过程中，信号可能会受到干扰或噪音的影响，导致图像质量下降。
有线电视分支分配器可以通过降噪功能减少信号中的干扰和噪音，提供更清晰、更稳定的图像和声音。
4. 多频道支持有些有线电视分支分配器支持多频道输入和输出，可以同时传输多个信号源。
这使得用户可以在不同的频道上选择观看不同的节目。
安装和使用有线电视分支分配器的安装和使用相对简单。
下面是一般的安装步骤：1.首先，确定好您的信号源和目标设备的位置。
根据需要，选择一个合适的有线电视分支分配器，并确保其具有足够的输入和输出端口。
2.将有线电视分支分配器的输入端口与信号源连接，通常使用一根同轴电缆进行连接。
3.将有线电视分支分配器的输出端口分别连接到各个目标设备，同样使用同轴电缆进行连接。
4.连接完成后，打开信号源和目标设备，检查信号传输是否正常。
如若有问题，可以尝试调整信号源、分支分配器和目标设备的设置，或者更换更高质量的电缆。
注意事项在安装和使用有线电视分支分配器时，有一些注意事项需要注意：1.使用质量较好的同轴电缆进行连接，以确保信号的传输质量。

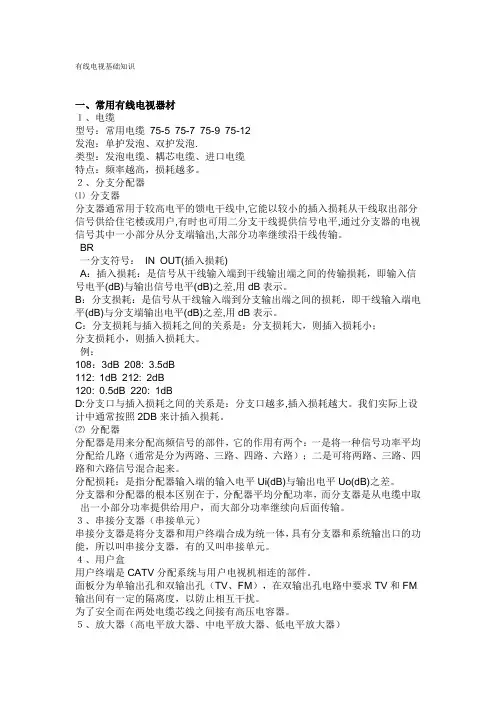

有线电视基础知识一、常用有线电视器材１、电缆型号：常用电缆75-5 75-7 75-9 75-12发泡：单护发泡、双护发泡.类型：发泡电缆、耦芯电缆、进口电缆特点：频率越高，损耗越多。
２、分支分配器⑴分支器分支器通常用于较高电平的馈电干线中,它能以较小的插入损耗从干线取出部分信号供给住宅楼或用户,有时也可用二分支干线提供信号电平,通过分支器的电视信号其中一小部分从分支端输出,大部分功率继续沿干线传输。
BR一分支符号：IN OUT(插入损耗)A：插入损耗：是信号从干线输入端到干线输出端之间的传输损耗，即输入信号电平(dB)与输出信号电平(dB)之差,用dB表示。
B：分支损耗：是信号从干线输入端到分支输出端之间的损耗，即干线输入端电平(dB)与分支端输出电平(dB)之差,用dB表示。
C：分支损耗与插入损耗之间的关系是：分支损耗大，则插入损耗小；分支损耗小，则插入损耗大。
例：108：3dB 208: 3.5dB112: 1dB 212: 2dB120: 0.5dB 220: 1dBD:分支口与插入损耗之间的关系是：分支口越多,插入损耗越大。
我们实际上设计中通常按照2DB来计插入损耗。
⑵分配器分配器是用来分配高频信号的部件，它的作用有两个：一是将一种信号功率平均分配给几路（通常是分为两路、三路、四路、六路）；二是可将两路、三路、四路和六路信号混合起来。
分配损耗：是指分配器输入端的输入电平Ui(dB)与输出电平Uo(dB)之差。
分支器和分配器的根本区别在于，分配器平均分配功率，而分支器是从电缆中取出一小部分功率提供给用户，而大部分功率继续向后面传输。
３、串接分支器（串接单元）串接分支器是将分支器和用户终端合成为统一体，具有分支器和系统输出口的功能，所以叫串接分支器，有的又叫串接单元。
４、用户盒用户终端是CATV分配系统与用户电视机相连的部件。
面板分为单输出孔和双输出孔（TV、FM），在双输出孔电路中要求TV和FM 输出间有一定的隔离度，以防止相互干扰。
有线电视分支器与分配器的区别有线电视分支器与分配器是电视信号处理领域常见的两种设备，它们在电视信号分配和传输过程中起到了关键作用。
虽然它们的功能有些相似，但在设计、用途和工作原理等方面存在一些差异。
首先，从设计上来说，有线电视分支器是将一个输入信号分成多个输出信号的设备。
它通常具有一个输入端和多个输出端口，可将信号分配给多个电视机或其他终端设备。
而分配器则相反，它将一个输入信号发送到多个输出端口，用于将信号传输给多个电视机或终端设备。
所以，这两种设备的设计目标是完全不同的。
其次，从用途上来说，有线电视分支器主要用于将一个信号源分配给多个接收端，以满足多个设备同时观看不同频道的需求。
例如家庭中有多个电视机，可以使用分支器将有限的信号源分发给这些电视机。
而分配器则用于将一个信号源广播到多个设备上，常见的应用场景是酒店、医院或会议室等需要提供相同电视信号的场所。
此外，有线电视分支器和分配器在工作原理上也有所不同。
分支器采用的是被动分配方式，即将输入信号通过分支器内部的电路进行简单的分割，使信号同时传输到各个输出端口上，无需额外的电源供给。
而分配器则采用的是主动分配方式，通过内置的电源和电路进行信号扩展和放大，以确保信号的质量和稳定性。
综上所述，有线电视分支器和分配器虽然在功能上都是用于信号的分配和传输，但从设计、用途和工作原理等方面存在一些差异。
分支器主要用于将一个信号分配给多个接收端，在设计上是被动的；而分配器则用于将一个信号广播到多个设备上，在设计上是主动的。
在实际应用中，根据具体需求选择合适的设备，可以更好地满足各类信号分配和传输的需求。
继续探讨有线电视分支器与分配器的区别，我们可以从以下几个方面来深入分析。
首先，我们可以看看它们的连接方式不同。
有线电视分支器通常采用一进多出的连接方式，即一个输入端口连接到电视信号源上，而多个输出端口则连接到各个电视机或终端设备上。
这样，一个单一的信号源就可以被多个终端设备接收。
有线电视分支器与分配器的区别有线电视分支器与分配器是广泛应用于有线电视网络中的两种设备，它们都有助于将信号分配到不同的接收设备上，但其工作原理和功能有所不同。
首先，有线电视分支器是一种用于将输入信号分配到多个输出端口的设备。
它通常具有一个输入端口和多个输出端口，可以将来自有线电视信号源的信号分配到多个电视机或其他设备上。
分支器通过将输入信号分成多个较弱的输出信号，以确保每个接收设备都能接收到足够的信号强度。
这样，用户可以在不同的房间或区域观看相同或不同的电视频道。
分支器的输出端口通常具有固定的信号衰减，以确保信号在不同的输出端口之间保持均衡。
例如，如果一个有线电视分支器具有一个输入端口和四个输出端口，那么它可能会将输入信号分成四个相等的输出信号（每个输出信号强度的减少为1/4）。
这意味着每个输出端口可以连接一个电视机或其他设备，并从同一个信号源接收到相同的信号。
相比之下，有线电视分配器是一种用于将输入信号分配到多个输出设备上的设备。
与分支器不同，分配器可以从一个输入端口将信号传输到多个输出端口，从而实现多个接收设备同时观看相同的信号源。
分配器的输出端口没有进行信号衰减，可以提供与输入端口相同的信号强度。
综上所述，有线电视分支器和分配器在功能上有一定的差异。
分支器用于将信号分配到不同的接收设备上，可以提供多个输出端口，但输出信号强度会随着端口数量的增加而衰减。
分配器用于将信号分配到多个接收设备上，可以使多个设备同时观看相同的信号源，且输出端口信号强度与输入端口相同。
补充1：除了功能上的差异，有线电视分支器和分配器在工作原理上也有一些不同。
有线电视分支器采用一种被称为"分光器"的技术来实现信号的分配。
分光器中的电路会将输入信号分成多个相等的输出信号，并确保每个输出端口都有足够的信号强度。
然而，由于信号被分成不同的输出，每个输出信号的功率会相应减弱。
因此，在使用分支器时，我们需要根据连接的设备数量和距离来选择适当的型号和信号衰减。
有线电视放大器的输入输出电平及信号调试有线电视放大器的输入输出电平及信号调试在有线电视传输网络中，信号电平不能太高，也不能太低。
它主要受两种因素制约，即载噪比限制了最低电平，放大器的非线性造成的交扰调制和互调限制了最高电平。
这两个因素的具体体现就是放大器的最小输入电平和最大输出电平。
下面我们就来进行具体分析。
1 放大器的最小输入电平有线电视信号在传输网络中传输时，由于电缆的损耗，电平将越来越低。
当电平低到某一限度时，就必须用放大器进行放大，使电平再提高。
因此传输网的干线上串接有多台干线放大器。
为了保证信号的载噪比，必须使各级放大器的输入电平不低于放大器的最小输入工作电平。
理论上传输网络干线的载噪比为：C/N= Si -10lgn-F-2.4 (式中C/N-干线载噪比，Si-放大器输入电平，n-放大器台数，F -噪声系数，2.4-基础热噪声)。
从上式可知，在C/N和F给定的条件下，所有放大器的输入电平Si要随着台数n的增加而增加，并且按10lgn的规律增加。
在要求的C/N值下，可以求得最小的输入电平Si= C/N+10lgn+F +2.4，考虑到环境温度对输入电平带来的变化，如高温下电缆损耗增大，使输入电平降低，Si就必须加余量ΔdBμV，在不使用ALC干线放大器时，余量最大不超过5dBμV。
如过大会使用户电平变化太大而影响指标，在使用ALC干线放大器时，余量可取3 dBμV。
例如：有10台放大器相串联，线段间损耗相等，且每台放大器的噪声系数为8dB。
按照设计要求，传输网干线的载噪比为46 dB，则放大器的最小输入电平Si应为Si≥46+10lg10+ 8+2.4=66.4(dBμv)，如考虑余量Δ=3dBμv,则Si≥69.4 dBμv；如为20台串联，则Si≥69.4 dBμv，同样的加余量，则Si≥7 2.4 dBμv。
由上例可知，传输距离越远，放大器台数越多，输入电平要求越高，这也是是限制放大器串接台数的一个重要因素。
