有线电视放大器的作用与调整方法.

品牌：视贝型号：SB-7530MB，本产品适合后接30－40台电视终端的情况下使用。

频率范围：45-750MHz标称增益：30dB最大输出电平：118dBμV标称输入电平：72dBμV带内平坦度：±0.75dB增益调整范围：0~-20dB斜率调整范围：0~18dB噪声系数：≦6dB反射损耗：≧14dB消耗功率：15W供电：AC220V或AC40~60V使用温度范围：-40~50℃尺寸：270×195×85mm1、放大器60V馈电时，不需要的馈电端口，应拔出相应的过流插片。

2、放大器最大输出电平应根据输入频道数的不同而改变，以免过高的输出电平导致非线性失真加大。

3、放大器多级窜联使用时，若输出信号之交扰互调指标不良，建议降低输出电平，若仍不能改善，则建议降低前面一级放大器的输出电平。

4、低频段信号载噪比（C/N）指标较好时，可适当加大均衡量，使放大器输出电平预均衡3-6dB，从而减少非线性失真。

5、放大器-10dB输出口不用时应接75欧姆等效负载，以避免信号泄露和外界信号对本设备的干扰。

6、放大器输入、输出信号线接好时须加防水处理，装配外壳时，上下壳体须对准吻合，用专用扳手，将四个固定螺栓依对角方式拧紧。

放大器使用常识一、有线电视信号要求：1：信号强度用户信号电平：60-80dBμV信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.2：信号质量载噪比：≥43dB（C/N）载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。

载波互调比：≥54 dB载波互调比达不到要求时，表现为电视画面上产生斜网状干扰。

交扰调制比：≥46 dB交扰调制比达不到要求时，表现为图像上产生垂直白条或两个图像同时出现在屏幕上的串像现象。

互调有两种情况：一种是几个频道之间产生的干扰，有二次互调，三次互调；另一种是频道内部的图象载频、伴音载频和色度负载频三者之间相互产生的干扰，这种干扰称为“三音互调”。

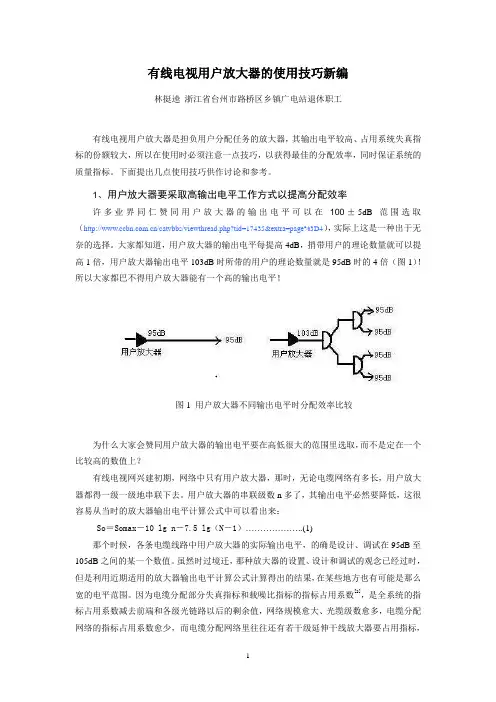

有线电视用户放大器的使用技巧新编林挺逵浙江省台州市路桥区乡镇广电站退休职工有线电视用户放大器是担负用户分配任务的放大器，其输出电平较高、占用系统失真指标的份额较大，所以在使用时必须注意一点技巧，以获得最佳的分配效率，同时保证系统的质量指标。

下面提出几点使用技巧供作讨论和参考。

1、用户放大器要采取高输出电平工作方式以提高分配效率许多业界同仁赞同用户放大器的输出电平可以在100±5dB范围选取（/catvbbs/viewthread.php?tid=17435&extra=page%3D4），实际上这是一种出于无奈的选择。

大家都知道，用户放大器的输出电平每提高4dB，捎带用户的理论数量就可以提高1倍，用户放大器输出电平103dB时所带的用户的理论数量就是95dB时的4倍（图1）！所以大家都巴不得用户放大器能有一个高的输出电平！图1 用户放大器不同输出电平时分配效率比较为什么大家会赞同用户放大器的输出电平要在高低很大的范围里选取，而不是定在一个比较高的数值上？有线电视网兴建初期，网络中只有用户放大器，那时，无论电缆网络有多长，用户放大器都得一级一级地串联下去。

用户放大器的串联级数n多了，其输出电平必然要降低，这很容易从当时的放大器输出电平计算公式中可以看出来：So＝Somax－10 lg n－7.5 lg（N－1） (1)那个时候，各条电缆线路中用户放大器的实际输出电平，的确是设计、调试在95dB至105dB之间的某一个数值。

虽然时过境迁，那种放大器的设置、设计和调试的观念已经过时，但是利用近期适用的放大器输出电平计算公式计算得出的结果，在某些地方也有可能是那么宽的电平范围。

因为电缆分配部分失真指标和载噪比指标的指标占用系数[2]，是全系统的指标占用系数减去前端和各级光链路以后的剩余值，网络规模愈大、光缆级数愈多，电缆分配网络的指标占用系数愈少，而电缆分配网络里往往还有若干级延伸干线放大器要占用指标，因此各地区、各条线路用户分配放大器的失真指标和载噪比指标的指标占用系数相差很大，即指标（分配）值相差很大，其中尤其是决定放大器最高输出电平的失真指标CTB差距更大。

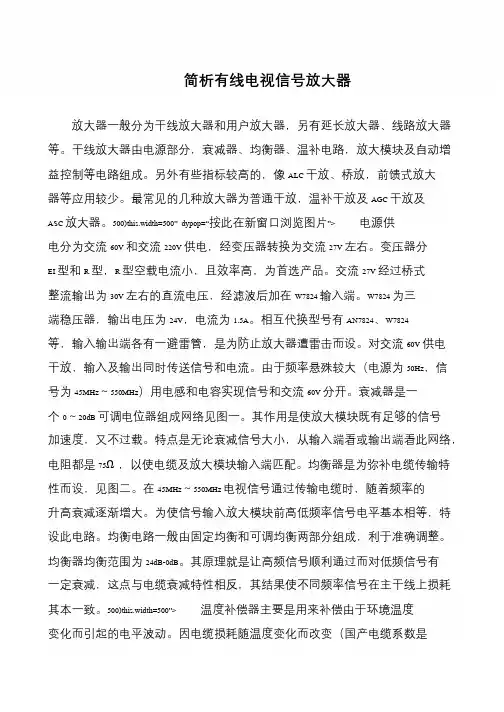

简析有线电视信号放大器放大器一般分为干线放大器和用户放大器，另有延长放大器、线路放大器等。

干线放大器由电源部分，衰减器、均衡器、温补电路，放大模块及自动增益控制等电路组成。

另外有些指标较高的，像ALC 干放、桥放，前馈式放大器等应用较少。

最常见的几种放大器为普通干放，温补干放及AGC 干放及ASC 放大器。

500)this.width=500”dypop=“按此在新窗口浏览图片”>电源供电分为交流60V 和交流220V 供电，经变压器转换为交流27V 左右。

变压器分EI 型和R 型，R 型空载电流小，且效率高，为首选产品。

交流27V 经过桥式整流输出为30V 左右的直流电压，经滤波后加在W7824 输入端。

W7824 为三端稳压器，输出电压为24V，电流为1.5A。

相互代换型号有AN7824、W7824 等，输入输出端各有一避雷管，是为防止放大器遭雷击而设。

对交流60V 供电干放，输入及输出同时传送信号和电流。

由于频率悬殊较大（电源为50Hz，信号为45MHz～550MHz）用电感和电容实现信号和交流60V 分开。

衰减器是一个0～20dB 可调电位器组成网络见图一。

其作用是使放大模块既有足够的信号加速度，又不过载。

特点是无论衰减信号大小，从输入端看或输出端看此网络，电阻都是75Ω，以使电缆及放大模块输入端匹配。

均衡器是为弥补电缆传输特性而设，见图二。

在45MHz～550MHz 电视信号通过传输电缆时，随着频率的升高衰减逐渐增大。

为使信号输入放大模块前高低频率信号电平基本相等，特设此电路。

均衡电路一般由固定均衡和可调均衡两部分组成，利于准确调整。

均衡器均衡范围为24dB-0dB。

其原理就是让高频信号顺利通过而对低频信号有一定衰减，这点与电缆衰减特性相反，其结果使不同频率信号在主干线上损耗其本一致。

500)this.width=500”>温度补偿器主要是用来补偿由于环境温度变化而引起的电平波动。

有线电视信号放大器的主要作用产品品牌：视贝产品型号：SB-8830FL9产品增益：30±2dB产品频率：45-880MHz产品功率：2W产品尺寸：133mm*76mm*37mm生产商:厦门市视贝电子有限公司.属高科技民营企业，创立于1999年元月，致力于广播电视、卫星电视、视音频产品及家用小电器的研发、制造、销售。

多年来一直以可靠的产品质量，精湛的制造工艺，快速的市场应变能力以及良好的经营信誉而成为国内同行中的知名企业。

感谢您选用视贝产品,为了使您更好地使用本产品,请详细阅读此说明书。

用途及特点:1图像质量不好时放大后可减少雪花点，提高图像清晰度；2连结多台电视机信号强度不足时，用本放大器先放大在多路分支分配；3电脑图文接收系统使用可减少信息误码率，提高接收速度；4家庭，楼宇，商场，宾馆等场所均可使用；5专业器件设计，低噪声，宽频带，不仅适合目前有线电视网络传送的标准，增补电视信号，也适合将来使用的数字信号●采用进口CATV放大器件设计；●增益平坦，线性良好,噪声低，显著改善信号质量;●铝型材外壳，屏蔽性能好，隔离度高,抗干扰能力强，散热好;●各输出口信号可以直接供电视、电脑使用、也可再进行多路分支或分配使用。

●频带宽，动态范围大，抗干扰能力强;功耗低,性能稳定.有效地提高图象的清晰度;放大器使用常识:一、有线电视信号要求：1：信号强度用户信号电平：60-80dBμ V信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.2：信号质量载噪比：≥43dB载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。

安装过程中请断开220V电源确保不带电操作。

***家用线路与楼栋线路的区别？一般来说，家用最合理的布线方式是并联。

而楼栋的使用串联。

这跟放大器的功率及分支分配器有关。

***分支器与分配器的区别？分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。

有线电视放大器的输入输出电平及信号调试有线电视放大器的输入输出电平及信号调试在有线电视传输网络中，信号电平不能太高，也不能太低。

它主要受两种因素制约，即载噪比限制了最低电平，放大器的非线性造成的交扰调制和互调限制了最高电平。

这两个因素的具体体现就是放大器的最小输入电平和最大输出电平。

下面我们就来进行具体分析。

1 放大器的最小输入电平有线电视信号在传输网络中传输时，由于电缆的损耗，电平将越来越低。

当电平低到某一限度时，就必须用放大器进行放大，使电平再提高。

因此传输网的干线上串接有多台干线放大器。

为了保证信号的载噪比，必须使各级放大器的输入电平不低于放大器的最小输入工作电平。

理论上传输网络干线的载噪比为：C/N= Si -10lgn-F-2.4 (式中C/N-干线载噪比，Si-放大器输入电平，n-放大器台数，F -噪声系数，2.4-基础热噪声)。

从上式可知，在C/N和F给定的条件下，所有放大器的输入电平Si要随着台数n的增加而增加，并且按10lgn的规律增加。

在要求的C/N值下，可以求得最小的输入电平Si= C/N+10lgn+F +2.4，考虑到环境温度对输入电平带来的变化，如高温下电缆损耗增大，使输入电平降低，Si就必须加余量ΔdBμV，在不使用ALC干线放大器时，余量最大不超过5dBμV。

如过大会使用户电平变化太大而影响指标，在使用ALC干线放大器时，余量可取3 dBμV。

例如：有10台放大器相串联，线段间损耗相等，且每台放大器的噪声系数为8dB。

按照设计要求，传输网干线的载噪比为46 dB，则放大器的最小输入电平Si应为Si≥46+10lg10+ 8+2.4=66.4(dBμv)，如考虑余量Δ=3dBμv,则Si≥69.4 dBμv；如为20台串联，则Si≥69.4 dBμv，同样的加余量，则Si≥7 2.4 dBμv。

由上例可知，传输距离越远，放大器台数越多，输入电平要求越高，这也是是限制放大器串接台数的一个重要因素。

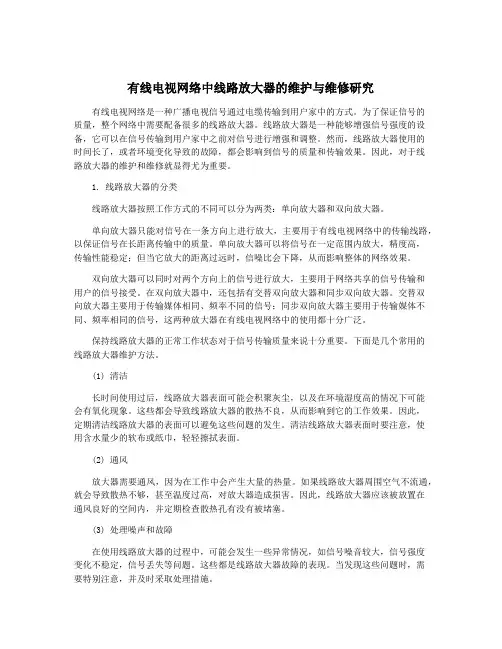

有线电视网络中线路放大器的维护与维修研究有线电视网络是一种广播电视信号通过电缆传输到用户家中的方式。

为了保证信号的质量，整个网络中需要配备很多的线路放大器。

线路放大器是一种能够增强信号强度的设备，它可以在信号传输到用户家中之前对信号进行增强和调整。

然而，线路放大器使用的时间长了，或者环境变化导致的故障，都会影响到信号的质量和传输效果。

因此，对于线路放大器的维护和维修就显得尤为重要。

1. 线路放大器的分类线路放大器按照工作方式的不同可以分为两类：单向放大器和双向放大器。

单向放大器只能对信号在一条方向上进行放大，主要用于有线电视网络中的传输线路，以保证信号在长距离传输中的质量。

单向放大器可以将信号在一定范围内放大，精度高，传输性能稳定；但当它放大的距离过远时，信噪比会下降，从而影响整体的网络效果。

双向放大器可以同时对两个方向上的信号进行放大，主要用于网络共享的信号传输和用户的信号接受。

在双向放大器中，还包括有交替双向放大器和同步双向放大器。

交替双向放大器主要用于传输媒体相同、频率不同的信号；同步双向放大器主要用于传输媒体不同、频率相同的信号，这两种放大器在有线电视网络中的使用都十分广泛。

保持线路放大器的正常工作状态对于信号传输质量来说十分重要。

下面是几个常用的线路放大器维护方法。

(1) 清洁长时间使用过后，线路放大器表面可能会积聚灰尘，以及在环境湿度高的情况下可能会有氧化现象。

这些都会导致线路放大器的散热不良，从而影响到它的工作效果。

因此，定期清洁线路放大器的表面可以避免这些问题的发生。

清洁线路放大器表面时要注意，使用含水量少的软布或纸巾，轻轻擦拭表面。

(2) 通风放大器需要通风，因为在工作中会产生大量的热量。

如果线路放大器周围空气不流通，就会导致散热不够，甚至温度过高，对放大器造成损害。

因此，线路放大器应该被放置在通风良好的空间内，并定期检查散热孔有没有被堵塞。

(3) 处理噪声和故障在使用线路放大器的过程中，可能会发生一些异常情况，如信号噪音较大，信号强度变化不稳定，信号丢失等问题。

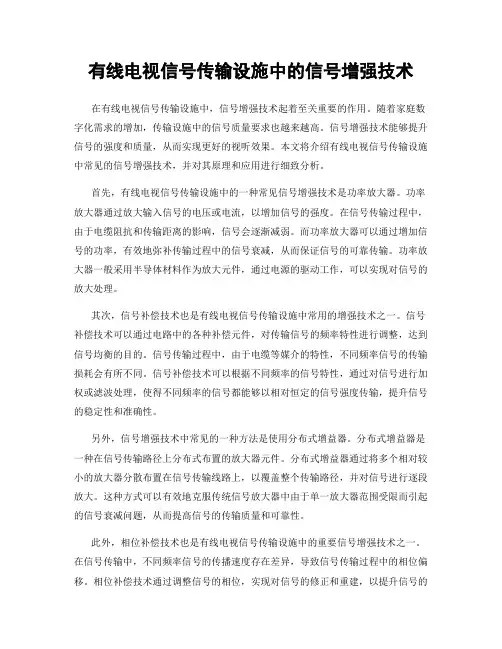

有线电视信号传输设施中的信号增强技术在有线电视信号传输设施中，信号增强技术起着至关重要的作用。

随着家庭数字化需求的增加，传输设施中的信号质量要求也越来越高。

信号增强技术能够提升信号的强度和质量，从而实现更好的视听效果。

本文将介绍有线电视信号传输设施中常见的信号增强技术，并对其原理和应用进行细致分析。

首先，有线电视信号传输设施中的一种常见信号增强技术是功率放大器。

功率放大器通过放大输入信号的电压或电流，以增加信号的强度。

在信号传输过程中，由于电缆阻抗和传输距离的影响，信号会逐渐减弱。

而功率放大器可以通过增加信号的功率，有效地弥补传输过程中的信号衰减，从而保证信号的可靠传输。

功率放大器一般采用半导体材料作为放大元件，通过电源的驱动工作，可以实现对信号的放大处理。

其次，信号补偿技术也是有线电视信号传输设施中常用的增强技术之一。

信号补偿技术可以通过电路中的各种补偿元件，对传输信号的频率特性进行调整，达到信号均衡的目的。

信号传输过程中，由于电缆等媒介的特性，不同频率信号的传输损耗会有所不同。

信号补偿技术可以根据不同频率的信号特性，通过对信号进行加权或滤波处理，使得不同频率的信号都能够以相对恒定的信号强度传输，提升信号的稳定性和准确性。

另外，信号增强技术中常见的一种方法是使用分布式增益器。

分布式增益器是一种在信号传输路径上分布式布置的放大器元件。

分布式增益器通过将多个相对较小的放大器分散布置在信号传输线路上，以覆盖整个传输路径，并对信号进行逐段放大。

这种方式可以有效地克服传统信号放大器中由于单一放大器范围受限而引起的信号衰减问题，从而提高信号的传输质量和可靠性。

此外，相位补偿技术也是有线电视信号传输设施中的重要信号增强技术之一。

在信号传输中，不同频率信号的传播速度存在差异，导致信号传输过程中的相位偏移。

相位补偿技术通过调整信号的相位，实现对信号的修正和重建，以提升信号的传输质量。

相位补偿技术可以通过对信号的延迟或先进处理，使得不同频率的信号都能够以正确的相位到达目的地，从而减少失真和噪声，提升信号的还原度和清晰度。

有线电视信号放大器的主要作用产品品牌：视贝产品型号：SB-8830FL9产品增益：30±2dB产品频率：45-880MHz产品功率：2W产品尺寸：133mm*76mm*37mm生产商:厦门市视贝电子有限公司.属高科技民营企业，创立于1999年元月，致力于广播电视、卫星电视、视音频产品及家用小电器的研发、制造、销售。

多年来一直以可靠的产品质量，精湛的制造工艺，快速的市场应变能力以及良好的经营信誉而成为国内同行中的知名企业。

感谢您选用视贝产品,为了使您更好地使用本产品,请详细阅读此说明书。

用途及特点:1图像质量不好时放大后可减少雪花点，提高图像清晰度；2连结多台电视机信号强度不足时，用本放大器先放大在多路分支分配；3电脑图文接收系统使用可减少信息误码率，提高接收速度；4家庭，楼宇，商场，宾馆等场所均可使用；到规定的要求，造成电视画面出现不清晰图像时，装上电视信号放大器对信号进行放大，较强的信号放大后，输出的信号电平超出放大器自身最大的输出电平，放大器工作于非线性区，非线性失真使系统中产生大量的谐波对图像造成严重的干扰，即载波互调比及交扰调制比严重下降，所以图像反而变差。

3．使用后图像好差颠倒。

当信号电平不同频段内偏差较大时（通常V段电平较强，U段电平偏低），信号质量基本满足规定要求，收看时部分频道清晰，部分频道雪花干扰。

装上电视信号放大器对信号进行放大后，原先清晰频道出现干扰，而原先出现雪花干扰的频道反而清晰，造成这种现象是因为原先清晰的频道信号电平较强，放大后失真产生谐波干扰图像，而原先有雪花干扰的频道由于信号电平不够，放大后信号电平达到规定的要求，图像清晰。

解决这种现象的办法可以通过带斜率调整的放大器，将V段较强信号电平适当衰减后再放大，保证整个频段内信号强度平衡，使所有频道的图像清晰。

安装说明:位置选择--放大器的安装位置在条件许可时尽量远离电视机，可靠近有线台分支器安装，尽可能保证较好的信噪比指标，确保图像清晰度。

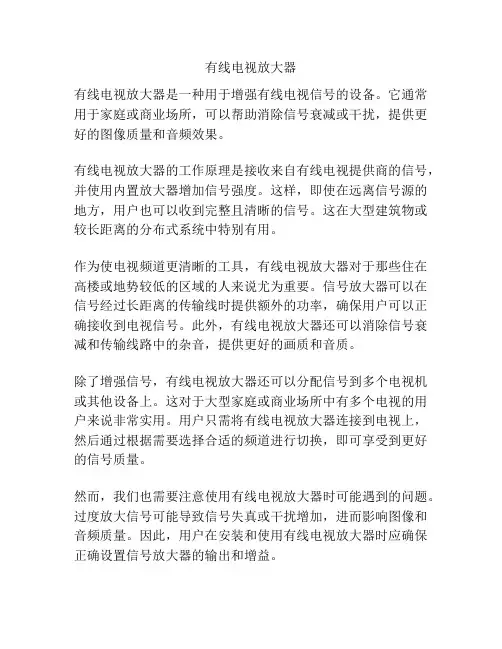

有线电视放大器有线电视放大器是一种用于增强有线电视信号的设备。

它通常用于家庭或商业场所，可以帮助消除信号衰减或干扰，提供更好的图像质量和音频效果。

有线电视放大器的工作原理是接收来自有线电视提供商的信号，并使用内置放大器增加信号强度。

这样，即使在远离信号源的地方，用户也可以收到完整且清晰的信号。

这在大型建筑物或较长距离的分布式系统中特别有用。

作为使电视频道更清晰的工具，有线电视放大器对于那些住在高楼或地势较低的区域的人来说尤为重要。

信号放大器可以在信号经过长距离的传输线时提供额外的功率，确保用户可以正确接收到电视信号。

此外，有线电视放大器还可以消除信号衰减和传输线路中的杂音，提供更好的画质和音质。

除了增强信号，有线电视放大器还可以分配信号到多个电视机或其他设备上。

这对于大型家庭或商业场所中有多个电视的用户来说非常实用。

用户只需将有线电视放大器连接到电视上，然后通过根据需要选择合适的频道进行切换，即可享受到更好的信号质量。

然而，我们也需要注意使用有线电视放大器时可能遇到的问题。

过度放大信号可能导致信号失真或干扰增加，进而影响图像和音频质量。

因此，用户在安装和使用有线电视放大器时应确保正确设置信号放大器的输出和增益。

有线电视放大器是提供更好的电视观看体验的重要设备，尤其在信号弱或传输距离较远的情况下。

通过增强信号和消除干扰，有线电视放大器可以帮助用户享受到高质量的图像和音频效果。

不过，用户在使用有线电视放大器时应谨慎，并确保正确设置和使用，以避免信号失真和其他问题的发生。

有线电视放大器的技术原理可归结为接收、增强和分发三个主要环节。

首先，有线电视放大器通过内置的接收器接收来自有线电视提供商的信号。

然后，它使用内置放大器来增加信号强度，以消除信号衰减和传输线路中的杂音。

最后，有线电视放大器可以将增强后的信号分发到多个电视机或其他设备上，以满足家庭或商业场所的需求。

一个理想的有线电视放大器应具备良好的增益和信噪比性能。

如何正确安装信号放大器,增强有线电视信号第一篇：如何正确安装信号放大器,增强有线电视信号如何正确安装信号放大器,增强有线电视信号?其实常常遇到一些使用者对于自己的讯号不甚满意，但是又不知道如何加以改善，这篇文章之所以会出现，其实想把自己知道的一些小知识及方法分享给大家，让大家都能有清晰的电视收看，不需要忍受恐怖画质，要呈现一个漂亮的有线电视画质，主要需要以下两点第一是清晰的有线电视讯号，第二是一张好的电视卡来相互配合，1.清晰的有线电视讯号首先，或许有些人会觉得诡异，怎么把有线电视的讯号放为首位呢或许大家不相信，有线电视讯号才是主要影响画面呈现的主要原因！因为实际上即使有一张好的电视卡，讯号质量本身太差，也是发挥不了的！如果在没有分接的状况底下，别客气！直接拨打有线电视的电话，请他们过来调整，因为是付费使用线路，有线电视业者就必须要确保进入家中的讯号是良好的，但问题来了，大多数的使用者都会将讯号分接使用，有线电视并不会帮你确保分接后的讯号，而大多数分接的情况都是非理想，什么叫做非理想呢大部分都是如底下这种情况，房间的距离都不太相同，如果讯号一开始进入家中的有线电视讯号是良好的，但是分接线拉到各台电视的距离却不同，这时可能第二位使用者的讯号是良好的，但是其它三位却会感受到程度不一的讯号不足，典型的讯号不足画面就是画面有雪花画面有雪花的讯号范例) 或许大家立刻就想到，那我加信号放大器总可以了吧！??没错，讯号过弱的确是该加台信号放大器这是问题就在于该加在哪边该如何加如果加在不清晰的电视卡前面，的确能改善掉画面不清晰的问题，但如果每一台电视前都给一台信号放大器来独自使用，一方面可能造成讯号反射互相干扰，除此之外，大家要有一个概念，就是信号放大器只能将讯号放大，并没有办法将原本就不好的讯号变成好的，因为讯号本身已经不好，再做放大的动作往往会连同噪声一同放大！无法帮你把讯号改善，甚至容易造成部分台数过强斜纹、部分台数太弱雪花的状况，而分接的数目越多，大家的状况可能又更不同，如此画面是不太可能变好的，原因就在于独自使用的信号放大器互相干扰及讯号本身在不良的情况下又被放大了。

有线电视系统放大器的组成与调试放大器是有线电视系统中最重要的部件之一。

广泛用于系统的传输和用户分配网络。

其作用是放大射频电视信号，提高信号电平，弥补系统中的电缆、分支器、分配器等无源器件对电视信号的衰减。

放大器的工作状态直接影响有线电视网络的质量，尤其是在模拟电视与数字电视混合传输的情况下，如何调试好放大器显得更为重要。

1.单向单模块线路放大器的组成单向单模块放大器目前在有线电视系统中应用最广泛。

主要甩在干线线路延长放大器、分配放大器、用户放大器，其结构原理基本相同，唯一不同的是模块的指标。

其功能框图如上图所示。

德隆QL-34E单模块线路放大器电路原理图如下图所示。

单模块线路放大器的结构较简单，没有复杂的功能性电路，因为功能电路要消耗一部分增益，单模块线路放大器输入电平本来就不高，再加功能电路会降低输入信号的载噪比。

（1）增益调节部分大多数厂家的产品都采用可调衰减器作为增益控制元件，但可调元件容易老化。

且在头尾端易产生跳变；也有些厂家采用较稳定的固定衰减器。

但由于所配固定衰减器的类别型号有限不能实现随意调节，一般是以2dB为一挡进行变化。

实际上放大器的增益是由放大器模块的增益决定，一旦确定了放大器的模块，其增益也就确定了，因此，放大器中的增益调节实质上是改变放大器的输入电平。

（2）均衡调节部分均衡器主要有以下三种形式：一种为可调均衡器，可调均衡器与外围谐振元件构成的均衡器调节较为方便，但在实现大均衡量调节时，在定阻抗条件不易实现，VH段会出现“鼓包”现象，早期的放大器全采用这种可调均衡器，系统调试时往往因为“鼓包”问题严重无法级联：第二种为固定均衡器，它解决了可调均衡器的“鼓包”问题，因为每种分贝数的固定均衡器都经过电缆模拟调试，即使出现“鼓包”或平坦度不好的问题。

也可针对不同的均衡量实行定量调整。

因此固定均衡器能完全符合电缆的衰减特性，一般固定均衡器不可能配很多。

通常以9dB为起点，每3dB为一挡变化，共配4只（也有的采用1.5dB为一挡变化，共配8只）。

有线电视放大器及实用调试有线电视放大器及实用调试A 放大器的增益为了保证CTB的指标正常，必须要降低放大器的输出电平，一般来说电平下降1db，CTB的指标可提升2 db。

B 放大器的工作方式在CATV网络中放大器的幅频特性必须与电缆传输特性相关，为此，放大器主要有如下三种工作方式。

①、使放大器的输入信号电平与频率无关（即输入信号是平坦的），输出信号电平补偿电缆的衰减变化值，即输出信号的正斜率（高低端输出电平差为正值）刚好补偿电缆所产生的负斜率（高低端输出电平差为负值），该方式称为全倾斜输出方式。

②、使放大器的输出信号电平与频率无关（即输出信号是平坦的），放大器的增益补偿电缆的衰减变化值（即放大器所产生的正斜率刚好补偿电缆所产生的负斜率），该方式称为平坦输出方式。

③、介于上述两者之间的方式，称为半倾斜输出方式。

C 放大器的几项重要参数①、放大器的最大输出电平：此参数的意义是指放大器在满负荷（对于750MHZ 系统为78个PAL频道）时，放大器在一定的失真指标下所输出的上限电平。

②、放大器的噪声系数：由于放大器是一个有源器件，自身也必会产生噪声，放大器在对信号进行放大的同时也将噪声叠加到输出端，输出信号的载噪比必然低于输入信号的载噪比，噪声系数是输入载噪比和输出载噪比的比值。

③、CTB与CSO：这两个参数都是放大器的失真参数。

CTB称为组合三次失真，CSO称为组合二次失真，它反映了满负荷下放大器在最大输出电平时所产生的失真状况。

演示：非线性失真的产生④、增益：放大器对信号的放大能力。

D 放大器的调试放大器的调整主要包括两个方面，一方面是电平的调整，另一方面是斜率的调整。

①、测量放大器输入信号，确定前级放大模块输入端衰减片的数值：输入端衰减片的数值=电缆输入Z2频道电平-72db②、配置前级放大模块输出端的衰减片和均衡器。

放大器输出99db,放大器输出-入户端衰耗24db,入户电平75db。

这是个理想的公式。

有线电视放大器安装调试1 放大器有什么用途？a、有线电视信号源头信号不好,导致图象有雪花点,不清晰。

b、同一路有线线路分配连接多台电视机,信号强度分配不足。

c、客厅或房间有线电视信号经过多路分配后,信号严重衰减。

d、电脑图文股票信息接收系统用了,可以减少信息误码率和提高接收速度。

e、家庭.楼宇.商场.宾馆.招待所等场所均可使用。

f、专业器件设计.低噪音.宽频带.适合目前有线,增补频道。

2、家用线路与楼栋线路的区别？一般来说，家用的少量电视的，最合理的布线方式是并联的。

而楼栋的是使用串联的。

这跟放大器的功率及分支分配器有关。

3、分支器与分配器的区别？分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。

分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。

分支器可以连接，而分配器则不能连接。

放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。

4、什么是斜率、均衡？有线电视信号通过一定长度电缆的传输后所造成的高低频段电平差，如（45-750ＭＨz高低频段的衰减量相差约4倍，即45ＭＨz频点衰减5ＤＢ时，750ＭＨz频点则衰减 20DB），请调整斜率、均衡钮，使放大器输出信号高低段平坦。

电视节目分布在三段低中高(L/H/U),比如L段的节目都很清晰,U段的节目有雪花或条纹，这就是高低频电平差的原因，就可以用调斜率来改善,使它们都一样清晰度,后还可以调整增益。

5、放大器的安装与调试a、按设备结构图安装连接好放大器（见说明书，在盒子背后），接通电源，放大器的电源指示灯应正常指示。

b、增益调整：过低的输入电平会导致载噪比劣化，过高的输出电平会导致失真加大，通过调整增益钮，使放大器的输出电平在94-102ＤＢμv之间。

浅析有线电视系统放大器的调试
黄康兴
【期刊名称】《视听》
【年(卷),期】2008(0)6
【摘要】广播电视是农村人民群众的重要信息渠道,为了让广大农村的群众听好广播、看好电视,确保有线电视系统安全正常的运转,作为基层广播电视工作者有很多工作要做。

经过多年的实践,笔者认为,有线电视系统的电缆放大器是一个关键的部件,其作用是放大射频电视信号,提高信号电平,弥补系统中的电缆、分支器、分配器等无源器件对电视信号的衰减。

它的调试是否符合输入、输出的技术要求,直接影响信号的传输与接收效果,调试好放大器显得尤为重要。

电缆放大器的调试实际上是调节放大器的输出电平。

【总页数】1页(P46-46)
【关键词】有线电视系统;信号电平;输出电平;接收效果;调节放大器;分支器;广播电视工作者;干线放大器;信息渠道
【作者】黄康兴
【作者单位】贺州市昭平县昭平镇文化广播电视站
【正文语种】中文
【中图分类】TN943.6
