有线电视网络中线路放大器的维护与维修研究有线电视网络中的线路放大器是保证信号传输质量的重要设备，它具有放大和补偿信号的作用。
由于长时间运行，这些设备也会受到磨损，需要进行维护和维修，以保证其正常工作。
一、线路放大器的组成和作用线路放大器是有线电视网络中的重要组成部分之一，负责放大信号并进行补偿以维持信号质量。
放大器的常见组成包括放大电路、稳压电源、滤波电路、控制电路等。
其主要作用为：1.放大信号：由于信号会在传输过程中损失一部分，因此需要放大器对信号进行放大，以使其能够维持一定的强度。
2.补偿信号：信号在传输过程中会发生衰减，导致外界干扰的影响逐渐增加。
放大器可以对这些信号进行补偿，使其在传输过程中保持稳定。
3.防止干扰：电视信号在传输过程中，会受到辐射、传导等形式的干扰。
放大器可以对这些干扰进行滤波，从而减少对信号的影响，保证信号传输质量。
线路放大器的维护内容主要包括：1.地线维护：将所有金属部件正确接地。
将绿色接地线连接在放大器的互联网舱盖、电源端等可接地的金属部位。
2.插头接口维护：检查安装在接头和放大器上的插头。
要确保插头上的中心针和接口之间有良好的贴合度，避免产生杂音和干扰。
3.风扇清理：检查设备的风扇，确保其能够正常工作。
清理风扇或更换不良风扇，以保证设备的正常散热。
4.温度控制：确保线路放大器能够在正常环境温度下正常工作。
如果需要，可通过安装额外的散热器和风扇来控制温度。
5.过滤器清洗：清洗线路放大器的滤波器，以保证其正常运行。
清洗过滤器可以减少干扰，提高传输质量。
线路放大器的维修是指在出现故障时对设备进行修复或更换故障部件。
维修内容包括以下几个方面：1.检查故障：对线路放大器进行电流、电压、功耗检测，以确定故障原因。
2.更换故障部件：在故障定位后，更换故障部件（如晶体管、二极管、电容器等）。
3.检查电路板：检查电路板是否出现裂纹、划痕和烧毁，如果发现需要及时更换。
4.重建电路：如果放大器出现严重故障而要重建电路，则需要根据相关技术手册进行操作。
简析有线电视信号放大器放大器一般分为干线放大器和用户放大器，另有延长放大器、线路放大器等。
干线放大器由电源部分，衰减器、均衡器、温补电路，放大模块及自动增益控制等电路组成。
另外有些指标较高的，像ALC 干放、桥放，前馈式放大器等应用较少。
最常见的几种放大器为普通干放，温补干放及AGC 干放及ASC 放大器。
500)this.width=500”dypop=“按此在新窗口浏览图片”>电源供电分为交流60V 和交流220V 供电，经变压器转换为交流27V 左右。
变压器分EI 型和R 型，R 型空载电流小，且效率高，为首选产品。
交流27V 经过桥式整流输出为30V 左右的直流电压，经滤波后加在W7824 输入端。
W7824 为三端稳压器，输出电压为24V，电流为1.5A。
相互代换型号有AN7824、W7824 等，输入输出端各有一避雷管，是为防止放大器遭雷击而设。
对交流60V 供电干放，输入及输出同时传送信号和电流。
由于频率悬殊较大（电源为50Hz，信号为45MHz～550MHz）用电感和电容实现信号和交流60V 分开。
衰减器是一个0～20dB 可调电位器组成网络见图一。
其作用是使放大模块既有足够的信号加速度，又不过载。
特点是无论衰减信号大小，从输入端看或输出端看此网络，电阻都是75Ω，以使电缆及放大模块输入端匹配。
均衡器是为弥补电缆传输特性而设，见图二。
在45MHz～550MHz 电视信号通过传输电缆时，随着频率的升高衰减逐渐增大。
为使信号输入放大模块前高低频率信号电平基本相等，特设此电路。
均衡电路一般由固定均衡和可调均衡两部分组成，利于准确调整。
均衡器均衡范围为24dB-0dB。
其原理就是让高频信号顺利通过而对低频信号有一定衰减，这点与电缆衰减特性相反，其结果使不同频率信号在主干线上损耗其本一致。
500)this.width=500”>温度补偿器主要是用来补偿由于环境温度变化而引起的电平波动。
有线电视信号放大器的主要作用产品品牌：视贝产品型号：SB-8830FL9产品增益：30±2dB产品频率：45-880MHz产品功率：2W产品尺寸：133mm*76mm*37mm生产商:厦门市视贝电子有限公司.属高科技民营企业，创立于1999年元月，致力于广播电视、卫星电视、视音频产品及家用小电器的研发、制造、销售。
多年来一直以可靠的产品质量，精湛的制造工艺，快速的市场应变能力以及良好的经营信誉而成为国内同行中的知名企业。
感谢您选用视贝产品,为了使您更好地使用本产品,请详细阅读此说明书。
用途及特点:1图像质量不好时放大后可减少雪花点，提高图像清晰度；2连结多台电视机信号强度不足时，用本放大器先放大在多路分支分配；3电脑图文接收系统使用可减少信息误码率，提高接收速度；4家庭，楼宇，商场，宾馆等场所均可使用；5专业器件设计，低噪声，宽频带，不仅适合目前有线电视网络传送的标准，增补电视信号，也适合将来使用的数字信号●采用进口CATV放大器件设计；●增益平坦，线性良好,噪声低，显著改善信号质量;●铝型材外壳，屏蔽性能好，隔离度高,抗干扰能力强，散热好;●各输出口信号可以直接供电视、电脑使用、也可再进行多路分支或分配使用。
●频带宽，动态范围大，抗干扰能力强;功耗低,性能稳定.有效地提高图象的清晰度;放大器使用常识:一、有线电视信号要求：1：信号强度用户信号电平：60-80dBμ V信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.2：信号质量载噪比：≥43dB载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。
安装过程中请断开220V电源确保不带电操作。
***家用线路与楼栋线路的区别？一般来说，家用最合理的布线方式是并联。
而楼栋的使用串联。
这跟放大器的功率及分支分配器有关。
***分支器与分配器的区别？分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。

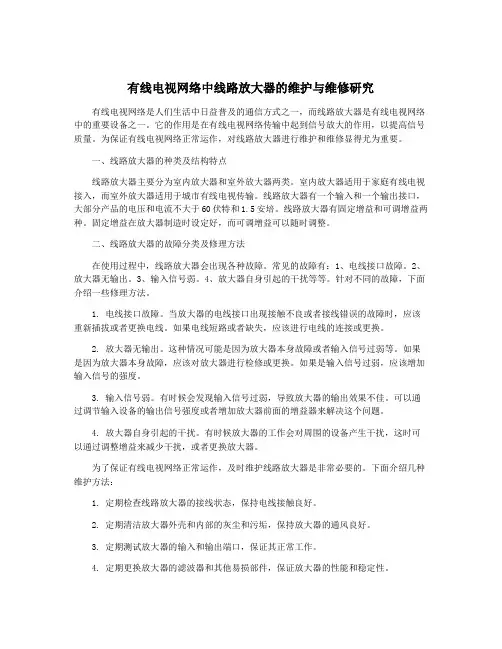

有线电视网络中线路放大器的维护与维修研究有线电视网络是人们生活中日益普及的通信方式之一，而线路放大器是有线电视网络中的重要设备之一。
它的作用是在有线电视网络传输中起到信号放大的作用，以提高信号质量。
为保证有线电视网络正常运作，对线路放大器进行维护和维修显得尤为重要。
一、线路放大器的种类及结构特点线路放大器主要分为室内放大器和室外放大器两类。
室内放大器适用于家庭有线电视接入，而室外放大器适用于城市有线电视传输。
线路放大器有一个输入和一个输出接口，大部分产品的电压和电流不大于60伏特和1.5安培。
线路放大器有固定增益和可调增益两种。
固定增益在放大器制造时设定好，而可调增益可以随时调整。
二、线路放大器的故障分类及修理方法在使用过程中，线路放大器会出现各种故障。
常见的故障有：1、电线接口故障。
2、放大器无输出。
3、输入信号弱。
4、放大器自身引起的干扰等等。
针对不同的故障，下面介绍一些修理方法。
1. 电线接口故障。
当放大器的电线接口出现接触不良或者接线错误的故障时，应该重新插拔或者更换电线。
如果电线短路或者缺失，应该进行电线的连接或更换。
2. 放大器无输出。
这种情况可能是因为放大器本身故障或者输入信号过弱等。
如果是因为放大器本身故障，应该对放大器进行检修或更换。
如果是输入信号过弱，应该增加输入信号的强度。
3. 输入信号弱。
有时候会发现输入信号过弱，导致放大器的输出效果不佳。
可以通过调节输入设备的输出信号强度或者增加放大器前面的增益器来解决这个问题。
4. 放大器自身引起的干扰。
有时候放大器的工作会对周围的设备产生干扰，这时可以通过调整增益来减少干扰，或者更换放大器。
为了保证有线电视网络正常运作，及时维护线路放大器是非常必要的。
下面介绍几种维护方法：1. 定期检查线路放大器的接线状态，保持电线接触良好。
2. 定期清洁放大器外壳和内部的灰尘和污垢，保持放大器的通风良好。
3. 定期测试放大器的输入和输出端口，保证其正常工作。
转帖]有线电视用户放大器的使用技巧由于电视网络纵横交错，用户放大器星罗棋布，相互牵连，调试起来费时费力，给我们带来一定困难。
为了更好地使用用户放大器，使调试工作方便快捷，我们首先应该对用户放大器的工作条件有正确的认识。
１、对放大器输入输出电平的认识对输入电平的要求用户放大器属于中电平放大器，也就是要求输入为中电平，输出为高电平。
在放大器的使用说明书上，一般都没有标明输入电平的要求，只标明其最大输出电平。
输入电平是从最大输出电平推算出来的，如说明书中标明的最大输出电平为110～120 dB，其增益为30 dB，将最大输出电平减去增益，便得出输入电平应为80～90 dB。
然而，这个电平并非是放大器的合理使用输入电平，因为实际上放大器不能在最大输出电平情况下工作，特别是当输入电平到了90 dB后，这时电视图像上往往产生交调及互调干扰，严重影响收看，所以放大器的输入电平不能太高。
反过来说，是不是只要电视信号太差，便可以加装放大器来解决呢?当然不是如此简单，如果放大器加装得不合理，往往得不到应有的效果。
我们可能遇到过这种情况，当发现电视屏上满幅雪花时，安装一个放大器，接收效果甚至比没有接放大器时还要差，这说明放大器的输入电平有一个最低极限，低于这个最低极限，放大器是起不到良好作用的。
放大器的输入电平为多少才合适?根据使用经验，我们认为用户放大器的输入电平控制在7 0～80 dB是较为理想的，高于或低于这个电平均不合理。
因此，当放大器输入电平低于这个电平时，就要考虑提升上一级输出的信号电平，或者在上一级的输出安装一台放大器，以提高本级放大器的输入电平；如果放大器输入电平高于这个电平时，就应该进行衰减，使输入电平控制在70～80 dB之间。
对输出电平的要求放大器的说明书中一般都标明放大器的最大输出电平，它实际是指放大器本身的负载能力，并没有考虑外部环境的影响。
然而放大器在电视网中使用必然要受到环境的影响，因此要保证放大器的正常使用，就必须考虑到网络环境的限制。
放大器是有线电视系统中最重要的部件之一，广泛用于系统的传输和用户分配网络。
其作用是放大射频电视信号，提高信号电平，弥补系统中的电缆、分支器、分配器等无源器件对电视信号的衰减。
放大器的工作状态直接影响有线电视网络的质量，尤其是在模拟电视与数字电视混合传输的情况下，如何调试好放大器显得更为重要。

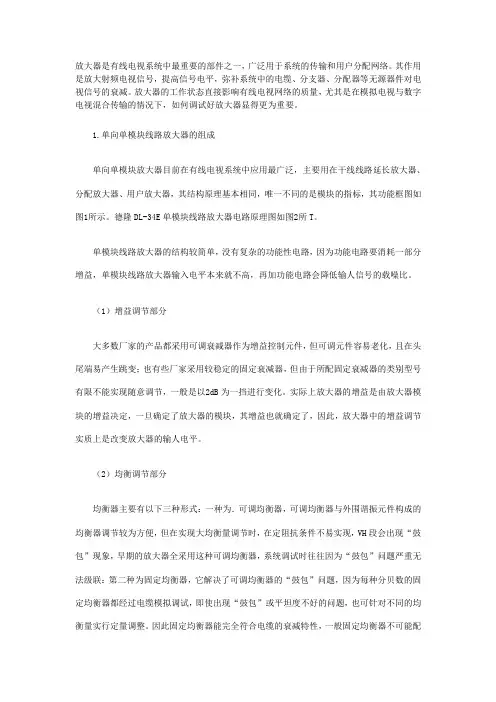

1.单向单模块线路放大器的组成单向单模块放大器目前在有线电视系统中应用最广泛，主要用在干线线路延长放大器、分配放大器、用户放大器，其结构原理基本相同，唯一不同的是模块的指标，其功能框图如图1所示。
德隆DL-34E单模块线路放大器电路原理图如图2所T。
单模块线路放大器的结构较简单，没有复杂的功能性电路，因为功能电路要消耗一部分增益，单模块线路放大器输入电平本来就不高，再加功能电路会降低输人信号的载噪比。
（1）增益调节部分大多数厂家的产品都采用可调衰减器作为增益控制元件，但可调元件容易老化，且在头尾端易产生跳变；也有些厂家采用较稳定的固定衰减器，但由于所配固定衰减器的类别型号有限不能实现随意调节，一般是以2dB为一挡进行变化。
实际上放大器的增益是由放大器模块的增益决定，一旦确定了放大器的模块，其增益也就确定了，因此，放大器中的增益调节实质上是改变放大器的输人电平。
（2）均衡调节部分均衡器主要有以下三种形式：一种为．可调均衡器，可调均衡器与外围谐振元件构成的均衡器调节较为方便，但在实现大均衡量调节时，在定阻抗条件不易实现，VH段会出现“鼓包”现象，早期的放大器全采用这种可调均衡器，系统调试时往往因为“鼓包”问题严重无法级联：第二种为固定均衡器，它解决了可调均衡器的“鼓包”问题，因为每种分贝数的固定均衡器都经过电缆模拟调试，即使出现“鼓包”或平坦度不好的问题，也可针对不同的均衡量实行定量调整。
因此固定均衡器能完全符合电缆的衰减特性，一般固定均衡器不可能配很多，通常以9dB为起点，每3dB为一挡变化，共配4只（也有的采用1.5dB为一挡变化，共配8只）。
有线电视放大器的输入输出电平及信号调试有线电视放大器的输入输出电平及信号调试在有线电视传输网络中，信号电平不能太高，也不能太低。
它主要受两种因素制约，即载噪比限制了最低电平，放大器的非线性造成的交扰调制和互调限制了最高电平。
这两个因素的具体体现就是放大器的最小输入电平和最大输出电平。
下面我们就来进行具体分析。
1 放大器的最小输入电平有线电视信号在传输网络中传输时，由于电缆的损耗，电平将越来越低。
当电平低到某一限度时，就必须用放大器进行放大，使电平再提高。
因此传输网的干线上串接有多台干线放大器。
为了保证信号的载噪比，必须使各级放大器的输入电平不低于放大器的最小输入工作电平。
理论上传输网络干线的载噪比为：C/N= Si -10lgn-F-2.4 (式中C/N-干线载噪比，Si-放大器输入电平，n-放大器台数，F -噪声系数，2.4-基础热噪声)。
从上式可知，在C/N和F给定的条件下，所有放大器的输入电平Si要随着台数n的增加而增加，并且按10lgn的规律增加。
在要求的C/N值下，可以求得最小的输入电平Si= C/N+10lgn+F +2.4，考虑到环境温度对输入电平带来的变化，如高温下电缆损耗增大，使输入电平降低，Si就必须加余量ΔdBμV，在不使用ALC干线放大器时，余量最大不超过5dBμV。
如过大会使用户电平变化太大而影响指标，在使用ALC干线放大器时，余量可取3 dBμV。
例如：有10台放大器相串联，线段间损耗相等，且每台放大器的噪声系数为8dB。
按照设计要求，传输网干线的载噪比为46 dB，则放大器的最小输入电平Si应为Si≥46+10lg10+ 8+2.4=66.4(dBμv)，如考虑余量Δ=3dBμv,则Si≥69.4 dBμv；如为20台串联，则Si≥69.4 dBμv，同样的加余量，则Si≥7 2.4 dBμv。
由上例可知，传输距离越远，放大器台数越多，输入电平要求越高，这也是是限制放大器串接台数的一个重要因素。
有线电视放大器*概述
有线电视放大器是有线电视系统中的重要器件，正确设计和调试它的工作状态、保证它在系统网络中稳定运行，对于提高系统的质量指标和质量指标的稳定性至关重要。
有线电视放大器*工作方式
在CATV网络中放大器的幅频特性必须与电缆传输特性相关，为此，放大器主要有如下三种工作方式。
①、使放大器的输入信号电平与频率无关(即输入信号是平坦的)，输出信号电平补偿电缆的衰减变化值，即输出信号的正斜率(高低端输出电平差为正值)刚好补偿电缆所产生的负斜率(高低端输出电平差为负值)，该方式称为全倾斜输出方式。
②、使放大器的输出信号电平与频率无关(即输出信号是平坦的)，放大器的增益补偿电缆的衰减变化值(即放大器所产生的正斜率刚好补偿电缆所产生的负斜率)，该方式称为平坦输出方式。
③、介于上述两者之间的方式，称为半倾斜输出方式。
有线电视放大器*原理
有线电视放大器的原理是电视信号从输入端“IN”输入经均衡器和增益调整衰减电位器进入放大器模块进行放大,从“OUT”处输出送下一级或用户分支分配系统,均衡器有固定(6dB～19dB不等)均衡插片。
有的均衡器是由手动调整的,模块中间5脚为直流供,变成大于24V交流,经整流滤波送入稳压三端“7824”为稳定24V直流供给模块。
有线电视放大器*重要参数
①、放大器的最大输出电平：此参数的意义是指放大器在满负荷(对于750MHZ系统为78个PAL频道)时，放大器在一定的失真指标下所输出的上限电平。
②、放大器的噪声系数：由于放大器是一个有源器件，自身也必会产生噪声，放大器在对信号进行放大的同时也将噪声叠加到输出端，输出信号的载噪比必然低于输入信号的载噪比，噪声系数是输入载噪比和输出载噪比的比值。
③、CTB与CSO：这两个参数都是放大器的失真参数。
CTB称为组合三次失真，CSO称为组合二次失真，它反映了满负荷下放大器在最大输出电平时所产生的失真状况。
演示：非线性失真的产生
④、增益：放大器对信号的放大能力。
有线电视放大器*增益
为了保证CTB的指标正常，必须要降低放大器的输出电平，一般来说电平下降1db，CTB的指标可提升2 db。
有线电视放大器*作用
有线电视放大器的主要作用来补偿有线电视信号在电缆传输过程中造成的衰减，以便使信号能够稳定、优质地、远距离的传输。
还应有平衡带内曲线的作用。
有线电视放大器*应用
a、有线电视信号源头信号不好,导致图象有雪花点,不清晰。
b、同一路有线线路分配连接多台电视机,信号强度分配不足。
c、客厅或房间有线电视信号经过多路分配后,信号严重衰减。
d、电脑图文股票信息接收系统用了,可以减少信息误码率和提高接收速度。
e、家庭、楼宇、商场、宾馆、招待所等场所均可使用。
f、专业器件设计、低噪音、宽频带、适合目前有线,增补频道。
有线电视放大器*使用常识
一、有线电视信号要求：
1：信号强度用户信号电平：60-80dB信号电平低于60dB时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dB时,电视屏幕出现扭曲或浮雕状画面
2：信号质量载噪比： 43dB载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。
载波互调比54 dB载波互调比达不到要求时，表现为电视画面上产生斜网状干扰。
交扰调制比：≥46 dB交扰调制比达不到要求时，表现为图像上产生垂直白条或两个图像同时出现在屏幕上的串像现象。
注：信号质象在传输中不断下降，任何一个部件的接入都会降低信号质量。
二、使用效果欠佳原因分析：
1. 使用效果不明显。
当信号电平强度达到规定要求，信号质量(载噪比，载波互调比，交扰调制比)的某项指标达不到规定的要求，造成电视画面出现不清晰的图像时，装上电视信号放大器对信号进行放大，此时信号强度增强，但信号质量没有改变，由于信号强度在放大前已经达到规定要求，所以电视画面依然出现不清晰图像，使用效果不明显。
2. 使用后图像反而变差。
当信号电平强度较强时(75-80 dB，信号质量的某项指标达不到规定的要求，造成电视画面出现不清晰图像时，装上电视信号放大器对信号进行放大，较强的信号放大后，输出的信号电平超出放大器自身最大的输出电平，放大器工作于非线性区，非线性失真使系统中产生大量的谐波对图像造成严重的干扰，即载波互调比及交扰调制比严重下降，所以图像反而变差。
3. 使用后图像好差颠倒。
当信号电平不同频段内偏差较大时(通常V段电平较强，U段电平偏低)，信号质量基本满足规定要求，收看时部分频道清晰，部分频道雪花干扰。
装上电视信号放大器对信号进行放大后，原先清晰频道出现干扰，而原先出现雪花干扰的频道反而清晰，造成这种现象是因为原先清晰的频道信号电平较强，放大后失真产生谐波干扰图像，而原先有雪花干扰的频道由于信号电平不够，放大后信号电平达到规定的要求，图像清晰。
解决这种现象的办
法可以通过带斜率调整的放大器，将V段较强信号电平适当衰减后再放大，保证整个频段内信号强度平衡，使所有频道的图像清晰。
三、家用线路与楼栋线路的区别
一般来说，家用的少量电视的，最合理的布线方式是并联的。
而楼栋的是使用串联的。
这跟放大器的功率及分支分配器有关。
四、分支器与分配器的区别
分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。
分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。
分支器可以连接，而分配器则不能连接。
放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。
五、斜率、均衡的定义
有线电视信号通过一定长度电缆的传输后所造成的高低频段电平差，如(45-750MH高低频段的衰减量相差约4倍，即45MHz频点衰减5DB时，750MHz频点则衰减
20DB)，请调整斜率、均衡钮，使放大器输出信号高低段平坦。
电视节目分布在三段低中高(L/H/U),比如L段的节目都很清晰,U段的节目有雪花或条纹，这就是高低频电平差的原因，就可以用调斜率来改善,使它们都一样清晰度,后还可以调整增益。
有线电视放大器*安装指南
a、按设备结构图安装连接好放大器，接通电源，放大器的电源指示灯应正常指示。
b、增益调整：过低的输入电平会导致载噪比劣化，过高的输出电平会导致失真加大，通过调整增益钮，使放大器的输出电平在94-102DBμv之间。
c、均衡调整：为了补偿有线电视信号通过一定长度电缆的传输后所造成的高低频段电平差45-750MHz高低频段的衰减量相差约4倍，即45MHz频点衰减5DB时，750MHz 频点则衰减20DB)，请调整均衡钮，使放大器输出信号高低段平坦。
d、放大器的安装位置在条件允许尽量远离电视机(这里距离指放大器到电视线的长度一般在5M以上远),靠近有线台分支器安装,尽可能保证信号源有较高的信噪比,在衰减不多的位置安装更好图象更清晰。
e、如果安装后效果不理想,请检查电源是否接通，接头,分配器或分支器是否接触良好。
f、信号通过放大后图像出现斜纹干扰，是因为放大器输出电平过大造成信号互调失真，可以逆时针调整增益纽(针对可调放大器)，适当降低放大器输出电平使图像清晰。
检查用户端信号电平太弱或信号失真过大时，使用放大器后信号虽能增强但图像效果没有明显民生改善，此时应检查入户前端的电视信号源，信号源简单检测方法是在有线台信号分支或
分配处接入一台彩色电视机，图像清晰说信号信号源没问题，如果图像模糊则表示信号源质量差，可以向广电站反映情况。
g、注意室内型的设备,在室外使用时应做好防水防潮处理。
有线电视放大器*调试方法
放大器的调整主要包括两个方面，一方面是电平的调整，另一方面是斜率的调整。
①、测量放大器输入信号，确定前级放大模块输入端衰减片的数值：输入端衰减片的数值=电缆输入Z2频道电平-72db
②、配置前级放大模块输出端的衰减片和均衡器。
放大器输出99db,放大器输出-入户端衰耗24db,入户电平75db。
这是个理想的公式。
配置均衡器使放大器输出端22频道电平-Z2频道电平约≈ 4--6db ，即高端上翘4--6db左右。
配置衰减片使放大器输出端Z2频道电平约≈99db，22频道电平≤104db。
③、要根据放大器在网络中的作用灵活掌握。
放大器所处位置不同，调试方法也不同，最终保证用户入户电平满足标准化文件规定的75±5db要求。
