高煤公司设备规格和技术参数一、KJ550煤矿冲击地压在线监测系统（一）系统介绍1、原理及功能煤矿冲击地压在线监测系统是基于“当量钻屑法”的基本原理和“多因素耦合的冲击地压危险性确定方法”研制的能够实现准确连续监测和实时报警冲击地压危险性和危险程度的监测系统。
冲击地压实时在线监测预警的基本原理是通过监测找出岩层运动、支承压力、钻屑量与钻孔围岩应力之间的内在关系。
通过实时在线监测工作面前方采动应力场的变化规律，找到高应力区及其变化趋势，实现冲击地压危险区和危险程度的实时监测预警和预报。
主要功能如下：（1）能够实时监测工作面应力的变化动态、能够显示危险区位置、危险性、发展趋势；（2）能够监测和检验卸压工程的有效性和卸压效果；（3）能够实现危险区的预警。
2、系统结构根据煤矿冲击地压监测预警的需要，该系统由监测相对应力的压力传感系统、井下监测主机、地面监测主机及数据传输多芯通信电缆和光缆组成。
具体系统结构设计如图1所示，系统应力变化云图如图2所示。
图1 监测回采工作面KJ550系统结构示意图图2 系统应力变化动态云图3、产品的技术参数（1）监测点数60点。
（2）压力传感器量程0~60MPa，灵敏度0.05MPa。
（3）所有电路采用本质安全性设计，所有井下组件达到防爆标准。
（4）井上下数据传输距离40km。
（5）采用光电转换技术。
（6）采样速率250kS/s。
（7）煤安防爆。
（8）24小时不间断监测。
（9）远程监控。
二、煤矿微震监测系统（一）产品说明1、设备名称SOS煤矿微震监测系统2、设备概述SOS煤矿微震监测系统是波兰矿山研究总院采矿地震研究所设计制造的新一代微震监测仪。
采矿地震研究所八十年代开发了第一代数字微震监测仪LKZ，九十年代开发了新一代的发展为ASI数字化微震监测仪，目前已更新为WINDOWS-XP下的SOS微震监测仪。
该仪器已在波兰大多数矿井安装并用于冲击矿压危险的监测预报工作。
3、设备组成及用途该微震监测仪主要由井下安装的16个DLM－2001检波测量探头、地面安装的16通道DLM－SO信号采集站和AS－1信号记录器等组成，它们相互配合形成一个工作整体。
地音监测系统技术说明书2012年12月波兰作为煤矿冲击地压事故多发国家，在相关研究方面积累了多年的经验，目前其在冲击地压事故监测领域处于国际领先水平。
由波兰EMAG矿业电气自动化中心研制开发的ARIMIS M/E井下微震监测系统、ARES-5/E地音监测系统等监测系统目前已经被波兰国内及世界各地的矿井广泛应用，部分系统在国内也已经开始应用，实际应用效果良好，对煤矿冲击地压预防工作有着重要的实际意义。
1 系统概述ARES-5/E地音监测系统是采用地音监测法进行矿井冲击危险性评估的专用设备，能够对监测区域范围内的地音事件进行实时监测。
布置在井下的地音探头监测到地音事件并将其处理为模拟信号，然后经过井下发射器处理后，由通讯电缆传输至地面。
系统可以监测震动频率为28～1500Hz、能量小于1000J的地音事件，其监测范围与微震监测系统形成了很好的互补。
应用该系统可以实现对监测区域内较弱震动事件进行实时监测，经过系统软件的统计分析后，可以对监测区域当前的危险等级进行评估，并对其下一时段的危险等级进行预测，预防可能发生的冲击危险争取了宝贵的时间，对提高冲击地压防治工作效率、有效控制冲击地压事件的发生有很大的帮助。
2 系统原理地音是煤岩体破裂释放的能量，以弹性波形式的向外传递过程中所产生的声学效应。
在矿山，地音是由地下开采活动诱发的，其震动能量一般为0～103J；震动频率高，大约150～3000Hz。
相比微震现象，地音为一种高频率、低能量的震动。
大量科学研究表明地音是煤岩体内应力释放的前兆，利用地音现象与煤岩体受力状态的关系，可以监测到局部范围内未来几天可能发生的动力现象。
地音监测就是应用监测网络对现场进行实时监测，其监测区域一般集中在主要生产空间（主要包括回采工作面和掘进工作面）。
地音监测系统的工作原理是：通过提供统计单位时间监测区域内地音事件的数量和释放的能量，来判断监测区域的冲击危险等级；经过长期监测后，可以在已有数据的基础上，对下一时段内监测区域危险等级进行预测，从而实现对监测区域的危险性评价和预警。

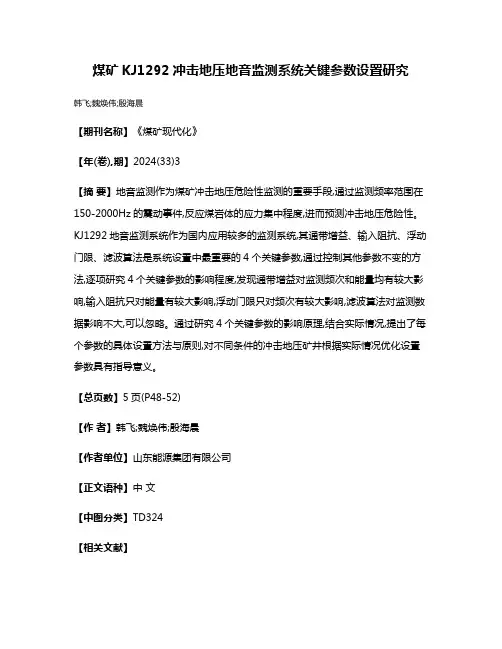

煤矿KJ1292冲击地压地音监测系统关键参数设置研究
韩飞;魏焕伟;殷海晨
【期刊名称】《煤矿现代化》
【年(卷),期】2024(33)3
【摘要】地音监测作为煤矿冲击地压危险性监测的重要手段,通过监测频率范围在150-2000Hz的震动事件,反应煤岩体的应力集中程度,进而预测冲击地压危险性。
KJ1292地音监测系统作为国内应用较多的监测系统,其通带增益、输入阻抗、浮动门限、滤波算法是系统设置中最重要的4个关键参数,通过控制其他参数不变的方法,逐项研究4个关键参数的影响程度,发现通带增益对监测频次和能量均有较大影响,输入阻抗只对能量有较大影响,浮动门限只对频次有较大影响,滤波算法对监测数据影响不大,可以忽略。
通过研究4个关键参数的影响原理,结合实际情况,提出了每个参数的具体设置方法与原则,对不同条件的冲击地压矿井根据实际情况优化设置参数具有指导意义。
【总页数】5页(P48-52)
【作者】韩飞;魏焕伟;殷海晨
【作者单位】山东能源集团有限公司
【正文语种】中文
【中图分类】TD324
【相关文献】
1.地音监测技术在常村煤矿冲击地压预警中的应用

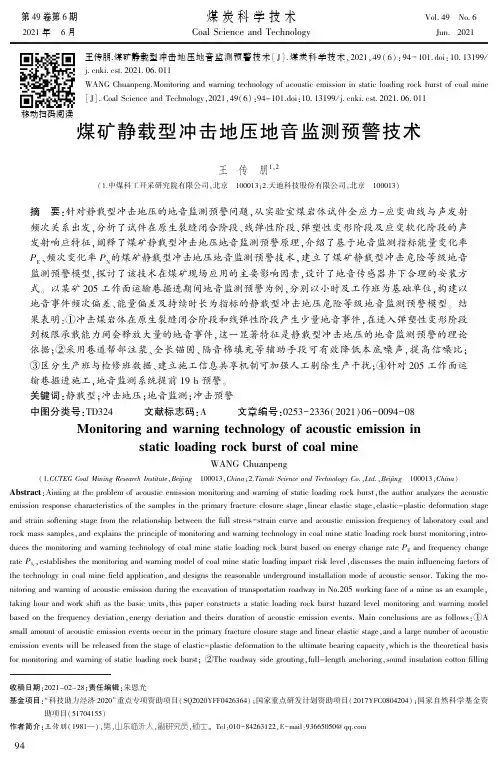

2.煤矿静载型冲击地压地音监测预警技术
3.地音监测技术在煤矿冲击地压预警中的应用研究
4.地音监测技术在煤矿冲击地压预警中的应用研究
因版权原因，仅展示原文概要，查看原文内容请购买。
技术说明书尤洛卡矿业安全工程股份有限公司KJ623煤矿用冲击地压地音监测系统技术说明书尤洛卡矿业安全工程股份有限公司山东科技大学煤矿灾害监测工程技术研究中心一、概述在煤矿开采中，煤岩体弹性变形能的瞬时释放而产生突然剧烈破坏的动力现象称为“冲击地压”或“冲击矿压”。
采场冲击地压已成为引发煤矿地质灾害的重要因素之一。
目前我国煤矿普遍采用动态仪来观测顶板下沉速度，使用压力表测量支柱载荷等方法实现对顶板来压的预测，这些方法实施较方便，但实现连续预测困难较大且繁琐，信息量少。
地音即声发射（Acoustic Emission，简称AE ）是指煤岩体在受力变形或破坏过程中以弹性波的形式释放应变能的现象。
地音信号的多少、大小等指标的变化反映了煤岩体受力情况。
通过对煤岩体地音频度和能量的参数的统计分析，了解地音在突出（或冲击地压）前的活动规律及特征，从而可以实现地音监测技术对矿井动力灾害的预测预报。
我国在80年代开始引进了波兰SAK地音监测系统、ARES-5/E监测系统，90年代开始又陆续引进了波兰的微震监测系统。
由于成本、服务等因素影响在推广方面受到了限制。
我公司生产的KJ623冲击地压地音监测系统于2008年立项研发，采用了先进的DSP处理技术和嵌入式采集分析技术，集成了计算机技术最新应用成果，形成了国内第一套自主知识产权的地音监测系统，其技术性能指标均优于进口同类产品水平。
KJ623冲击地压地音监测系统地音测量方法采用了煤岩体声发射载体传导测量技术，系统结构采用了RS485总线+以太环网结构，传输系统兼容目前现代化矿井的主要通讯形式。
KJ623地音监测系统的两级总线结构和分布式处理能力可形成全矿井的地音实时监测系统。
二、地音监测系统应用目的1）针对冲击地压发生的特点，在部分开采区域实施地音监测。
为本矿冲击地压的综合防治提供依据。
2）通过实施地音监测，确定局部应力作用范围和强度，为钻孔卸压提供指导。
三、地音监测系统主要功能1）通过监测地音事件参数指标的变化，用以确定监测范围内的煤岩体内部受力破裂过程中所伴随的地音强度和频度，并以图表的形式实时在线显示，超过预警幅度时，报警显示。
KJ327型矿山压力监测系统之矿压监测型J327型矿山压力监测系统之矿压监测型分为“有线传输型”“大容量移动存储型”以及“无线传输型”三种。
有线传输型用途：1.地面实时显现工作面顶板来压大小、顶板离层、巷道变形（支护设备受力状况）、煤岩体应力、瓦斯浓度等实现安全生产必须掌握的矿压参数；2.推定预测出各种顶板条件下的顶板周期来压规律，预测预报顶板垮落与瓦斯、煤尘涌出的相关性，尽而预防瓦斯煤尘灾害；3.长期检测综采液压支架的工作状况，确定正确的采煤生产工艺和平稳、正确、高效地使用综采支架设备。
也可用于非煤矿的其它场所，如：金属矿山、水电站大坝、边坡稳定性、城市地铁地下工程、水文水位、液位（如战略石油库、水塔水位）实时监测（遥测）监控等。
概述：有线传输KJ327型矿山压力监测系统由六部分组成：1.KJ327-Z型矿山压力监测系统主站；2.KDW-0.4/127矿用隔爆兼本安电源；3.高精度压力传感器（高精度压力传感器）；4.专用软件包一套（光盘一张）；5.数据收、发驱动器一台；6.联想商用计算机和HP彩色激光打印机各一台；有线传输KJ327型矿山压力监测系统，是采用目前先进的微处理器芯片和公司具有独立知识产权的电子模拟开关技术研制而成，分站数据通过标准485传输接口技术馈入井下收、发数据驱动器，通过一对电话线传送至10公里以外的地面计算机中。
主要特点：1.井下分站A、简明快捷的人机对话窗口；B、先进的电子开关技术彻底解决了机械触点诸多弊病；C、内置时钟系统，采集数据准确到秒，从而保证了实时性；D、1秒--12小时采集控制时间间隔；2.软件功能A、以9600/19200bit的速率将井下数据馈送地面；B、数据库操作；C、计算机以曲线形式回放各支柱（或各测试点）实时压力值（或其它物理量）、极值、多种要求的数据平均曲线；D、超预值实时报警/断开工作面电源；E、可清楚方便地了解判断当班的移架次数、老顶来压大小及推定来压周期；主要技术指标：(1)系统精度：±0.2%F.S；(2)分辩度：0.1MPa；0.1KN；(3)压力传感器量程：60 MPa（其它传感器根据需要确定）；(4)载荷传感器量程：（0.0~350.0）KN；(5)数据采集速率：1秒/点；(6)数据传输载体：一对双绞电缆（电话线）；(7)数据传输速率：9600bit/s；(8)分站通道数：2/4/8/16任选；(9)软件操作平台：Windows98/2000/XP系统；(10)精密可靠的时钟系统；(11)电源：交流127V/5W防爆兼本安电源，并且主机内置6节3Ah的充电电池，内部有过充、过放保护电路，来电时自动开机，采集数据完全实现智能化；(12)在工作面断电情况下，分站自备电源可保证工作24小时；(13)声、光报警且可送出工作面断电控制信号；(14)地面中心站具有手机短信功能；(15)体积重量：200×180×96 mm,重约3.5Kg（含井下防护壳尺寸、重量）；(16)工作环境：0℃-35℃，海拔18/1600米以下；相对湿度≤75%；大容量移动存储型有线传输KJ327型矿山压力监测系统和大容量移动存储KJ327型矿山压力监测系统唯一的区别在于数据存储载体不同：前者是在线实时传输，后者是U盘存储移动。

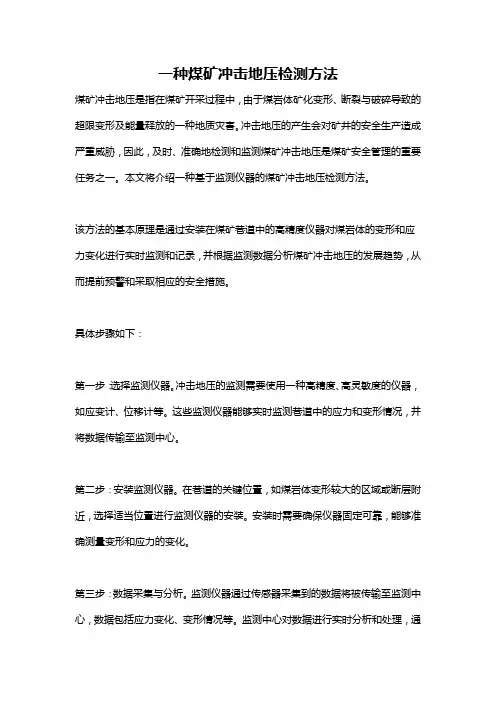

一种煤矿冲击地压检测方法煤矿冲击地压是指在煤矿开采过程中，由于煤岩体矿化变形、断裂与破碎导致的超限变形及能量释放的一种地质灾害。
冲击地压的产生会对矿井的安全生产造成严重威胁，因此，及时、准确地检测和监测煤矿冲击地压是煤矿安全管理的重要任务之一。
本文将介绍一种基于监测仪器的煤矿冲击地压检测方法。
该方法的基本原理是通过安装在煤矿巷道中的高精度仪器对煤岩体的变形和应力变化进行实时监测和记录，并根据监测数据分析煤矿冲击地压的发展趋势，从而提前预警和采取相应的安全措施。
具体步骤如下：第一步：选择监测仪器。
冲击地压的监测需要使用一种高精度、高灵敏度的仪器，如应变计、位移计等。
这些监测仪器能够实时监测巷道中的应力和变形情况，并将数据传输至监测中心。
第二步：安装监测仪器。
在巷道的关键位置，如煤岩体变形较大的区域或断层附近，选择适当位置进行监测仪器的安装。
安装时需要确保仪器固定可靠，能够准确测量变形和应力的变化。
第三步：数据采集与分析。
监测仪器通过传感器采集到的数据将被传输至监测中心，数据包括应力变化、变形情况等。
监测中心对数据进行实时分析和处理，通过分析数据的变化趋势，可以判断出煤矿冲击地压的发展情况。
第四步：预警与安全措施。
当监测数据显示煤矿冲击地压即将或已经超过安全范围时，监测中心会及时发出预警信号。
相应的安全措施将被采取，如加固巷道、减少工作面的开采速度等，以确保煤矿的安全生产。
该方法的优点主要有以下几个方面：1. 实时性。
通过监测仪器对煤岩体的变形和应力进行实时监测，可以及时发现冲击地压的变化趋势，并采取相应的措施减少事故的发生。
2. 精度高。
该方法使用的仪器具有高精度和高灵敏度，能够准确测量煤岩体的变形和应力变化，提高了监测的准确性。
3. 预警功能。
监测中心通过对数据的分析，可以提前发出预警信号，提醒煤矿工作人员采取相应的安全措施，有效降低了矿井事故的风险。
4. 知识库建立。
通过对监测数据的长期积累和分析，可以建立起一套完善的煤矿冲击地压的监测和预警系统，为矿井安全管理提供了数据支持。
KJ21煤矿顶板与冲击地压监测系统简介KJ21煤矿顶板与冲击地压监测系统简介1 系统简介及监测⽬的KJ21煤矿顶板与冲击地压监测系统主要⽤于实时、在线监测、超前⽀承压⼒、煤柱应⼒、锚杆（索）载荷、巷道变形量。
长期进⾏矿压监测，还可以进⼀步揭⽰矿压显现规律，加强⼯作⾯管理。
KJ21煤矿顶板监测系统⽤于实时在线监测⽀架⼯作阻⼒，主要监测⽬的如下：（1）顶板来压及⽀架⼯况实时监测与预警通过实时监测⼯作⾯⽀架⼯作阻⼒，对⽀架初撑⼒、末阻⼒、安全阀开启率、不保压率、不平衡率、来压步距进⾏实时预警，及时采取有效措施防⽌⼤倾⾓⼯作⾯⽀架发⽣倾倒和歪斜，减少顶板事故和顶板灾害。
（2）矿压显现规律研究通过分析⽀架⼯作阻⼒与时间关系曲线，总结⼤倾⾓⼯作⾯上、中、下等不同位置的矿压显现规律，包括来压时间、来压步距以及来压强度，为预测、预报顶板来压及⽀架选型提供依据；（3）⽀架与地质条件适应性评价分析⽀架⼯作阻⼒分布特征，研究围岩与⽀架的相互作⽤关系，评价⽀架与地质条件适应性，优化后续⼯作⾯⽀架⽀护强度；2 系统配置（1）为监测⽀架受⼒情况及顶板来压情况，在塔拉后煤矿⼯作⾯布置16台⽀架压⼒记录仪，监测数据通过信号转换器接⼊以太环⽹交换机，共使⽤3台矿⽤隔爆兼本安电源进⾏供电。
详细设备清单如表1所⽰。
表1 KJ21煤矿顶板与冲击地压监测系统设备清单3 仪器使⽤环境条件（1）环境温度：0～+40℃；（2）平均相对湿度：不⼤于98%（25℃）；（3）⼤⽓压⼒：80～110KPa；（4）场所：有甲烷、煤⽓等爆炸性混合物，有污⽔及其它液体浸⼊的场合；4 系统技术指标（1）该系统⽀持多个⼦系统和多元矿压参数监测，系统⽀持最多达16个独⽴采区（测区）的矿压监测，每个测区检测内容包括：综采⼯作阻⼒、围岩应⼒、锚杆⽀护应⼒、巷道变形监测多元参数监测。
（2）系统每台本安型电源负载的传感器测点不少于20个；（3）系统所有硬件设备需取得防爆认证、煤矿安全标志和检验合格证书。
技术说明书尤洛卡矿业安全工程股份有限公司KJ623煤矿用冲击地压地音监测系统技术说明书尤洛卡矿业安全工程股份有限公司山东科技大学煤矿灾害监测工程技术研究中心一、概述在煤矿开采中，煤岩体弹性变形能的瞬时释放而产生突然剧烈破坏的动力现象称为“冲击地压”或“冲击矿压”。
采场冲击地压已成为引发煤矿地质灾害的重要因素之一。
目前我国煤矿普遍采用动态仪来观测顶板下沉速度，使用压力表测量支柱载荷等方法实现对顶板来压的预测，这些方法实施较方便，但实现连续预测困难较大且繁琐，信息量少。
地音即声发射（Acoustic Emission，简称AE ）是指煤岩体在受力变形或破坏过程中以弹性波的形式释放应变能的现象。
地音信号的多少、大小等指标的变化反映了煤岩体受力情况。
通过对煤岩体地音频度和能量的参数的统计分析，了解地音在突出（或冲击地压）前的活动规律及特征，从而可以实现地音监测技术对矿井动力灾害的预测预报。
我国在80年代开始引进了波兰SAK地音监测系统、ARES-5/E监测系统，90年代开始又陆续引进了波兰的微震监测系统。
由于成本、服务等因素影响在推广方面受到了限制。
我公司生产的KJ623冲击地压地音监测系统于2008年立项研发，采用了先进的DSP处理技术和嵌入式采集分析技术，集成了计算机技术最新应用成果，形成了国内第一套自主知识产权的地音监测系统，其技术性能指标均优于进口同类产品水平。
KJ623冲击地压地音监测系统地音测量方法采用了煤岩体声发射载体传导测量技术，系统结构采用了RS485总线+以太环网结构，传输系统兼容目前现代化矿井的主要通讯形式。
KJ623地音监测系统的两级总线结构和分布式处理能力可形成全矿井的地音实时监测系统。
二、地音监测系统应用目的1）针对冲击地压发生的特点，在部分开采区域实施地音监测。
为本矿冲击地压的综合防治提供依据。
2）通过实施地音监测，确定局部应力作用范围和强度，为钻孔卸压提供指导。
三、地音监测系统主要功能1）通过监测地音事件参数指标的变化，用以确定监测范围内的煤岩体内部受力破裂过程中所伴随的地音强度和频度，并以图表的形式实时在线显示，超过预警幅度时，报警显示。
2）得出班累计地音事件数、班累计能量、平均能量、与前十班平均能量偏差、频度偏差，并生成报表、打印。
3）得出巷道地音分布云图。
4）得出工作面地音分布云图5）得出地音事件的危险等级6）原始地音信号分析，给出同一时刻各通道关联曲线分析图，及加权分析图。
7）经过长期监测后，可以在已有数据的基础上，对下一时段内监测区域危险等级进行预测，从而实现对监测区域的危险性评价和预警。
三、工作原理冲击地压发生是一个能量渐变到突变的过程，即煤岩体从微小破裂到破坏的过程，因为煤岩体是一种非均质体，其中存在各种微裂隙、孔隙等，以致煤岩体在受外力作用时就会在这些缺陷部位产生应力集中，发生突发性破裂，使积聚在煤岩体中的能量得以释放，且以弹性波的形式向外传播。
这就是煤岩体在地应力、瓦斯压力及采掘作用等影响下产生的地音现象。
植入煤体中的锚杆作为声波的传导体，将地音信号传导至地音传感器。
地音信号的传导如图1所示。
图1. 岩层应力作用破坏地音传播示意图地音信号的多少、大小等指标的变化反映了岩体受力的情况。
表征地音的参量包括：分级事件数、总事件数、能率、地音信号的频度等，它们分别反映了地音信号或者地音事件的不同特征。
它们表征了煤岩体内部变形或破坏的情况，故通过对地音信号的采集、处理、分析和研究可以推断煤层内部的形态变化。
对某一区域连续进行地音监测，并系统地分析地音事件的频度、能量等一系列地音参量，找出地音活动规律，以此判断煤岩体受力状态和破坏过程，评价煤岩体的稳定性，预测预报冲击地压、煤与瓦斯突出以指导煤矿安全生产。

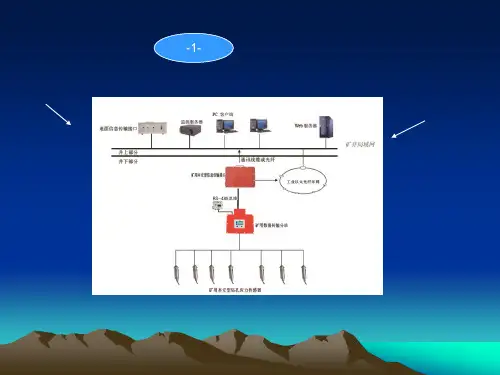

四、技术特点1、采用煤岩体声发射载体传导测量技术监测声发射信号；2、智能数字滤噪技术，可有效去除设备作业产生的噪声干扰；3、支持测试模式，井下、井上均可直接观察地音事件原始波形图4、专利结构的地音传感器可直接安装锚杆载体上，安装、拆卸方便5、现场触发门限、程控增益调整6、系统采用总线结构，主传输系统兼容电缆、光线、以太环网通讯7、支持USB存储读取功能五、系统结构与组成地音监测系统由井下和井上两大部分组成，结构图见附页。
地音监测系统一般安装在主要生产空间，例如回采工作面和掘进工作面。
在上下顺槽煤壁打入锚杆，将地音传感器安装在锚杆露出煤体的一端，各传感器通过3通接线盒挂接在485总线上，为施工方便，一般一个工作面上下顺槽各安装一个地音监测分站。
确定井下主要噪声设备，将设备开停传感器安装在设备供电电缆上，并连接信号转换器，信号转换器也挂接在485总线上。
系统采用总线型结构，监测分站通过485总线循测各地音传感器通道以及设备开停传感器。
将同一工作面的地音监测分站设置不同的分站编号，各个监测分站通过485总线把通信数据上传至接入网关，接入网关通过电口或者光口上传至交换机。
可多个工作面同时安装，每个工作面都需接入网关，将各自工作面的数据上传至以太网。
计算机软件统计分析数据，得出结论。
具体井下硬件系统主要包括：1）GDD矿用本安型地音传感器2）GDD矿用本安型地音变送器3）KGT9-E矿用机电设备开停传感器4）KJ623-Z矿用本安型信号转换器5）KJ623-F矿用本安型地音监测分站6）KJJ12矿用本安型网关7）KJJ12矿用本安型网络交换机8）KDW660-12B矿用隔爆兼本安型直流稳压电源9）三通接线盒及通讯电缆等组成。
六、地音传感器的布置与安装地音传感器是地音监测技术中最重要的部分，地音传感器的性能直接影响地音监测的结果。
我公司生产的GDD矿用本安型地音传感器频率范围为300-2000HZ，地音探头灵敏度为65±3 dB (V/m/s)，以锚杆为地音传导体，传感器安装在锚杆上，安装、拆卸简单方便。
地音传感器的安装与布置包括内容有：圈定监测区域与传感器有效接收范围、传感器安装位置、传感器安装结构、传感器安装层位及安装深度等。
根据监测内容（顶板活动、煤层片帮或破裂）的不同，地音传感器的安装位置也应有所不同。
系统可用于监测回采工作面，也可用于掘进巷道。
（1）地音传感器可安装在工作面的上下顺槽煤柱中，安装示意图见图2。
安装个数为每个巷道8-16个。
为保证地音监测结果的可靠性，在实际监测中，地音传感器宜布置在据工作面40-100米处，各传感器间距应选择40-50米为宜。
随着开采进度的推进，需要移动传感器。
我公司的生产地音传感器具有M20的螺纹接口，可直接拧在特制的锚杆上，安装、拆卸简单方便，变更传感器位置时废弃锚杆，取下传感器，在距离工作面最远的那个传感器之后，距离50米左右，重新植入锚杆，将取下的传感器安装在该锚杆上即可，如图中红色虚线所示。
图2. 地音传感器安装在工作面上下顺槽煤柱示意图（2）安装在掘进巷道顶板上。
掘进工作面，地音传感器安装在顶板上，传感器的安装如图3所示。
每个巷道顶板安装8个传感器。
各传感器间间距50米，第一个传感器距离离掘进头50米，随着掘进面的推动，将最后一个传感器挪至第一个传感器之前。
图3. 地音传感器掘进巷道安装示意图对于地音锚杆安装深度问题，综合考虑安装难易，接收效果的好坏及抗干扰能力的强弱，锚杆的安装深度宜在1-2米之间，露出煤层15公分左右。
安装时，首先植入锚杆，锚杆与媒体要充分耦合，否则会造成地音信号严重衰减。
首先在露出煤层的锚杆端头安装M20的螺母，然后再安装传感器，最后把M20的螺母锁紧。
示意图如图4。
螺母地音传感器电缆煤体1-2米15公分图4. 传感器与锚杆安装示意图七、优势特点与市场上同类型的产品ARES—5/E比较，我们的产品具有以下优势特点八、系统功能1参数设置。
上位机软件与井下分站均可进行参数设置，并且可同步。
参数设置包括：工作面编号、分站编号、传感器总数、触发电平、程控增益、时间、滤噪方式、工作模式。
上位机软件还包括：循测周期、分站使用状态。
2、地音信号采集。
能够采集煤岩体内频率为300-2000Hz的地音事件。
当现场有地音事件发生，并且事件的幅度超过设置的触发电平，系统就会自动开启采集，采样频率10KHz，每次采集时间30ms。
信号经过变送器放大滤波处理，转换成数字信号，井下分站将采集到的各通道地音数字数据进行处理，将处理结果上传至井上。
3、测试模式。
测试模式包括井上测试模式，以及井下测试模式。
测试模式为设备安装调试提供方便，并可在井下为用户提供最直观的地音原始波形图显示。
（1）井下测试模式。
地音监测分站采用DSP高速处理器，带有真彩液晶显示屏、按键、菜单式选择界面。
工作人员在井下分站上设置好参数、工作模式，即可直接观看某个通道的原始地音信号波形图。
此功能在初次安装设备时，有利于工作人员能更好地设置触发电平、程控增益等参数。
（2）井上测试模式。
井上上位机，通过软件设置好参数，可直接在电脑上观看井下某通道的原始地音信号波形图，并能够对原始曲线进行加权处理，统计分析，该功能有利于工作人员进行数据分析。
4、原始数据U盘读取功能。
井下监测分站带有USB接口，支持U盘读取。
插入U 盘，设置工作模式后，可将地音原始数据直接存入U盘。
上位机软件可读取U盘数据，进行数据分析，显示原始曲线，加权曲线，关联信号分析曲线等。
5、滤噪功能。
地音监测最关键的技术之一就是滤噪技术，井下环境复杂，各种施工设备在工作时产生噪声信号，若不去除噪声信号，就无法保证地音信号的真实性。
我公司生产的地音监测系统采取以下措施进行滤噪处理：（1）利用设备开停传感器来监测井下主要施工设备的开停状态。
结合设备的开停状态，采区相应的滤噪处理。
（2）监测分站有3中滤噪模式可选a)数字滤波器。
监测分站内嵌数字带通滤波器，对原始信号进行滤噪。
数字滤波器精度高、稳定、灵活。
b)直接丢弃噪声数据。
结合开停传感器的开停状态，在设备工作期间所采集到的数据全部丢弃，只保留设备未工作时的地音数据。
c)不滤噪模式。
该模式适合专业人员观测，手动、人工分析数据。
现场应用时不推荐该模式。
.6、上位机软件功能。
（1）在线监测图形显示。
设置循测周期，以分钟为单位。
在线采集地音监测数据，并同时保存到数据库中。
经过一个巡测周期后，刷新各通道通信状态，正常绿色图标，故障为红色图标。
各通道具有单独坐标窗口，蓝色柱状图表示地音事件能量，红色柱状图表示地音事件次数。
图5. 上位机在线监测图形显示界面（2）能量和脉冲曲线分析。
地音历史数据曲线分析可以选择工作面、分站、通道和时间段、均线和均方差线等，也可以选择多分站和多通道。
均线分10分钟、1小时和4小时均线，同时也可以关闭均线图形去掉相应得勾选即可；Q代表能量的数学期望值，Q+σ表示一倍方差线，Q+1σ表示两倍方差线，同样也可以勾选掉。
