船舶电气基础—— 船舶同步发电机的自动调节装置

船舶电气设备及系统发电机调节1. 引言船舶电气设备及系统是船舶工程中的核心组成部分之一，而发电机调节作为船舶电气设备及系统中的重要环节，对于船舶发电系统的稳定运行至关重要。

本文将介绍船舶电气设备及系统中的发电机调节技术。

2. 发电机调节原理发电机调节是指通过对发电机的电压、频率和功率进行控制，以实现发电系统的稳定运行。

发电机调节的原理主要包括电压调节、频率调节和功率调节三个方面。

2.1 电压调节电压调节是指通过调节发电机的励磁电流或电势，控制发电机输出电压的稳定性。

当负荷变化时，通过调节励磁电流或电势，可以使发电机输出电压保持在设定范围内。

电压调节通常使用稳压器、电压调节器等设备进行控制。

2.2 频率调节频率调节是指通过调节发电机的转速，控制发电系统输出电压的频率稳定性。

船舶发电系统通常使用柴油发电机作为主要的发电设备，在运行过程中，负荷的变化会导致发电机转速的变化，需要通过频率调节器对其进行调整，以保持稳定的输出频率。

2.3 功率调节功率调节是指通过调节发电机的负载，控制发电系统的输出功率。

在船舶电气设备及系统中，通过合理调节发电机的负载，可以使发电系统满足船舶不同用电设备的功率需求。

3. 船舶电气设备及系统中的发电机调节技术船舶电气设备及系统中的发电机调节技术主要包括自动调节装置和手动调节装置两种。

3.1 自动调节装置自动调节装置是指通过传感器对发电机的电压、频率和功率进行检测，然后通过控制装置自动调节发电机的励磁电流、转速和负载，以实现发电系统稳定运行。

自动调节装置通常采用微机控制技术，具有快速、准确的调节响应能力。

3.2 手动调节装置手动调节装置是指通过人工操作对发电机的电压、频率和功率进行调节，以实现发电系统稳定运行。

手动调节装置通常包括手动调压器、手动调速器和手动调负载器等设备。

4. 船舶电气设备及系统发电机调节的应用案例船舶电气设备及系统中的发电机调节技术在船舶工程中具有广泛的应用。

船舶同步发电机的自动调节装置简述在船舶的发电系统中，同步发电机起着非常重要的作用。

同步发电机被用于将发电机的输出电能与主电网进行同步，以实现电能的并网供应。

为了确保同步发电机的稳定运行，需要使用自动调节装置进行监控和控制。

本文将详细介绍船舶同步发电机的自动调节装置的工作原理、组成部分以及优点等内容。

工作原理船舶同步发电机的自动调节装置通过实时监测同步发电机的输出电压、频率和功率因数等参数，判断其与主电网的同步状态，然后通过调节发电机的励磁电流或机械负载来实现同步。

当同步发电机的输出电压、频率或功率因数偏离设定值时，自动调节装置将发出控制信号，调节同步发电机的工作状态，使其保持与主电网的同步。

组成部分船舶同步发电机的自动调节装置由以下几个主要组成部分组成：1. 采集传感器采集传感器用于监测同步发电机的输出电压、频率和功率因数等参数。

常用的采集传感器包括电压传感器、频率传感器和功率因数传感器等。

2. 控制单元控制单元是自动调节装置的核心部分，负责采集传感器的数据、计算同步发电机与主电网之间的差异，并发出相应的控制信号。

控制单元通常采用微处理器或PLC等来实现。

3. 执行机构执行机构根据控制单元发出的信号来调节同步发电机的工作状态。

常见的执行机构包括发电机励磁控制装置和负载控制装置等。

4. 人机界面人机界面用于操作和监控自动调节装置的工作状态。

通过人机界面，操作员可以设置同步发电机的参数、查看实时数据以及进行故障诊断等操作。

优点船舶同步发电机的自动调节装置具有以下几个优点：1. 高精度调节自动调节装置能够实时监测同步发电机的输出电压、频率和功率因数等参数，通过精确的调节控制，使同步发电机与主电网保持稳定的同步状态。

2. 快速响应自动调节装置能够快速响应同步发电机参数的变化，通过调节发电机励磁电流或机械负载等方式实现同步，保证船舶电能供应的稳定性。

3. 可靠性高自动调节装置采用先进的控制技术和可靠的执行机构，具有较高的可靠性和稳定性。

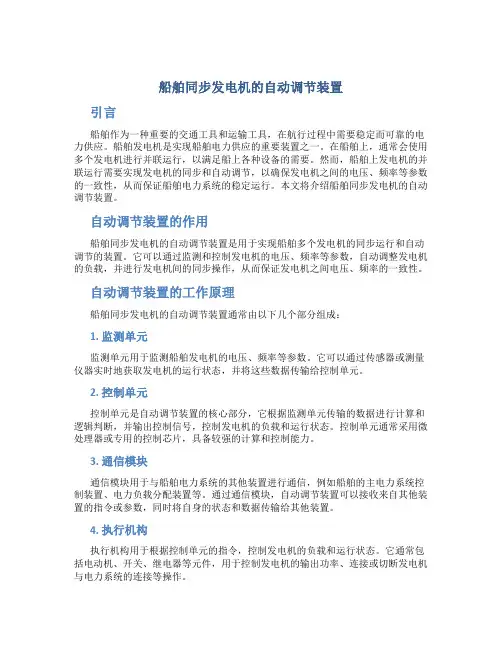

船舶同步发电机的自动调节装置引言船舶作为一种重要的交通工具和运输工具，在航行过程中需要稳定而可靠的电力供应。

船舶发电机是实现船舶电力供应的重要装置之一。

在船舶上，通常会使用多个发电机进行并联运行，以满足船上各种设备的需要。

然而，船舶上发电机的并联运行需要实现发电机的同步和自动调节，以确保发电机之间的电压、频率等参数的一致性，从而保证船舶电力系统的稳定运行。

本文将介绍船舶同步发电机的自动调节装置。

自动调节装置的作用船舶同步发电机的自动调节装置是用于实现船舶多个发电机的同步运行和自动调节的装置。

它可以通过监测和控制发电机的电压、频率等参数，自动调整发电机的负载，并进行发电机间的同步操作，从而保证发电机之间电压、频率的一致性。

自动调节装置的工作原理船舶同步发电机的自动调节装置通常由以下几个部分组成：1. 监测单元监测单元用于监测船舶发电机的电压、频率等参数。

它可以通过传感器或测量仪器实时地获取发电机的运行状态，并将这些数据传输给控制单元。

2. 控制单元控制单元是自动调节装置的核心部分，它根据监测单元传输的数据进行计算和逻辑判断，并输出控制信号，控制发电机的负载和运行状态。

控制单元通常采用微处理器或专用的控制芯片，具备较强的计算和控制能力。

3. 通信模块通信模块用于与船舶电力系统的其他装置进行通信，例如船舶的主电力系统控制装置、电力负载分配装置等。

通过通信模块，自动调节装置可以接收来自其他装置的指令或参数，同时将自身的状态和数据传输给其他装置。

4. 执行机构执行机构用于根据控制单元的指令，控制发电机的负载和运行状态。

它通常包括电动机、开关、继电器等元件，用于控制发电机的输出功率、连接或切断发电机与电力系统的连接等操作。

自动调节装置的工作流程船舶同步发电机的自动调节装置的工作流程通常如下：1.监测单元实时监测各个发电机的电压、频率等参数，并将数据传输给控制单元。

2.控制单元根据监测单元传来的数据进行计算和逻辑判断，确定发电机的负载和运行状态，并输出控制信号。

船舶电子电气工程基础知识单选题100道及答案解析1. 船舶电站中，发电机并车时的电压差通常应控制在（）以内。

A. ±5%B. ±10%C. ±15%D. ±20%答案：B解析：发电机并车时的电压差通常应控制在±10%以内，以保证并车的顺利和稳定。

2. 船舶电力系统的基本参数是（）。

A. 电流、电压、功率B. 电压、频率、功率因数C. 电压、频率、相数D. 电压、电流、频率答案：C解析：船舶电力系统的基本参数是电压、频率、相数。

3. 在船舶同步发电机的自动励磁调节系统中，静态电压调整率一般要求在（）以内。

A. ±2.5%B. ±5%C. ±7.5%D. ±10%答案：A解析：静态电压调整率一般要求在±2.5%以内，以保证供电质量。

4. 船舶电力系统中，主配电板不包括（）。

A. 发电机控制屏B. 并车屏C. 负载屏D. 应急配电板答案：D解析：应急配电板不属于主配电板。

5. 船舶电网的线制，目前应用最为广泛的是（）。

A. 三相三线绝缘系统B. 三相四线绝缘系统C. 三相三线中性点接地系统D. 三相四线中性点接地系统答案：A解析：三相三线绝缘系统在船舶电网中应用最为广泛。

6. 船舶电站中，同步发电机的励磁方式主要是（）。

A. 直流励磁机励磁B. 交流励磁机励磁C. 静止励磁D. 以上都是答案：D解析：船舶电站中，同步发电机的励磁方式包括直流励磁机励磁、交流励磁机励磁和静止励磁。

7. 船舶中压电力系统的电压等级通常为（）。

A. 1 kV 以下B. 1 - 3 kVC. 3 - 10 kVD. 10 kV 以上答案：C解析：船舶中压电力系统的电压等级通常为3 - 10 kV。

8. 船舶电力系统短路保护的动作值通常按（）来整定。

A. 发电机额定电流的1.5 - 2.5 倍B. 发电机额定电流的2 - 3 倍C. 电网额定电流的1.5 - 2.5 倍D. 电网额定电流的2 - 3 倍答案：D解析：船舶电力系统短路保护的动作值通常按电网额定电流的2 - 3 倍来整定。
