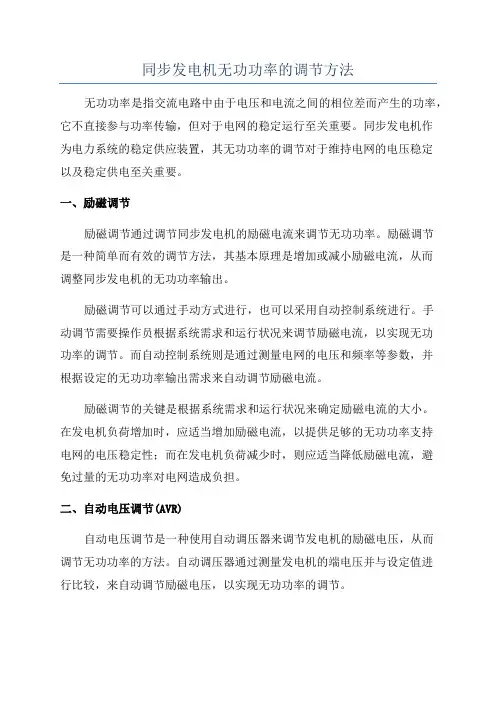

同步发电机无功功率的调节方法无功功率是指交流电路中由于电压和电流之间的相位差而产生的功率，它不直接参与功率传输，但对于电网的稳定运行至关重要。
同步发电机作为电力系统的稳定供应装置，其无功功率的调节对于维持电网的电压稳定以及稳定供电至关重要。
一、励磁调节励磁调节通过调节同步发电机的励磁电流来调节无功功率。
励磁调节是一种简单而有效的调节方法，其基本原理是增加或减小励磁电流，从而调整同步发电机的无功功率输出。
励磁调节可以通过手动方式进行，也可以采用自动控制系统进行。
手动调节需要操作员根据系统需求和运行状况来调节励磁电流，以实现无功功率的调节。
而自动控制系统则是通过测量电网的电压和频率等参数，并根据设定的无功功率输出需求来自动调节励磁电流。
励磁调节的关键是根据系统需求和运行状况来确定励磁电流的大小。
在发电机负荷增加时，应适当增加励磁电流，以提供足够的无功功率支持电网的电压稳定性；而在发电机负荷减少时，则应适当降低励磁电流，避免过量的无功功率对电网造成负担。
二、自动电压调节(AVR)自动电压调节是一种使用自动调压器来调节发电机的励磁电压，从而调节无功功率的方法。
自动调压器通过测量发电机的端电压并与设定值进行比较，来自动调节励磁电压，以实现无功功率的调节。
自动电压调节主要通过控制自动调压器的输出电压来调节发电机的励磁电流。
当电压低于设定值时，自动调压器会增加励磁电压，从而增加无功功率输出；而当电压高于设定值时，自动调压器会减小励磁电压，以减小无功功率输出。
自动电压调节可以根据电网的需求和发电机的运行状况来自动调节励磁电流，从而实现无功功率的调节。
同时，自动电压调节还可以结合其他控制系统，如电压和无功功率控制系统，以实现更精确的调节。
总结起来，同步发电机无功功率的调节方法主要包括励磁调节和自动电压调节。
励磁调节通过调节励磁电流来调节无功功率输出，可以手动或自动进行；而自动电压调节则通过自动调压器来调节励磁电压，实现无功功率的自动调节。
