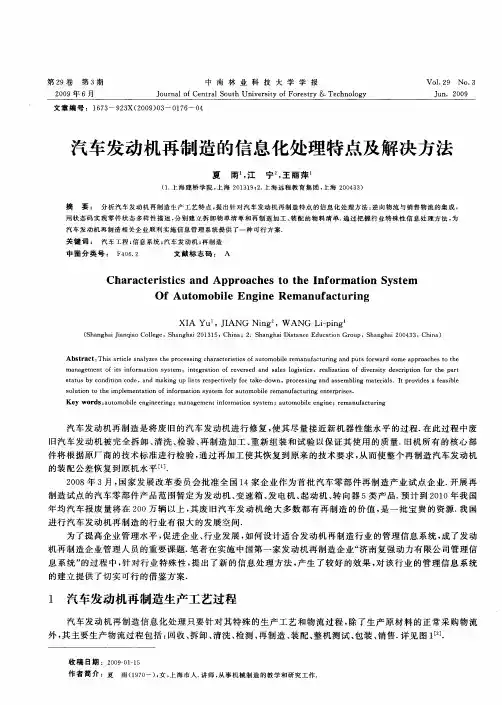

汽车发动机再制造的信息化处理特点及解决方法研究
摘要汽车发动机再制造是将废旧的汽车发动机进行修复，使其尽量接近新机器性能水平的过程。在此过程中废旧汽车发动机被完全拆卸、清洗、检验、再制造加工、重新组装和试验以保证其使用的质量。旧机所有的核心部件将根据原厂商的技术标准进行检验，通过再加工使其恢复到原来的技术要求，从而使整个再制造汽车发动机的装配公差恢复到原机水平。为了提高企业管理水平，促进企业、行业发展，如何设计适合发动机再制造行业的管理信息系统，成了发动机再制造企业管理人员的重要课题。
关键词汽车发动机再制造；信息化处理特点；解决方法
1 汽车发动机再制造生产工艺过程
发动机再制造生产工艺过程包括对故障发动机的回收、拆卸、清洗、检测、再制造、装配、整机测试、包装、销售。发动机产品回收再利用研究。
2 汽车发动机再制造信息化处理方法
2.1 逆向物流与销售物流的集成
销售物流是产品从成品出厂到消费者或批发商、零售商，产生销售收入，收回资金的过程。普通企业逆向物流与销售物流在时间和业务处理上是分离的，汽车发动机再制造行业销售过程和旧机的回收过程往往是同时发生，在销售成品的同时返回旧机。
信息系统在处理该情况时，要求录入销售订单的同时系统自动触发或手工建立、关联相应的采购订单。此时销售客户和供应商是同一家单位。业务员需在采购单上录入采购旧机的品种、数量、单价和日期等信息。旧机的不同状况决定了其采购价格，实际上决定了新旧机交换的标准。新机在销售预留和发货环节，能对旧机的采购入库、检验结果，如：品种、数量和质量情况等物流信息进行追踪和控制。采购流程和销售流程结束后会对同一家单位产生应收和应付账款，系统需作相应的冲抵处理。关联的销售单和采购单避免了手工状态下简单的以旧换新的模式。采用信息解决方案，用一种业务模式应对旧机出现的各种情况，销售时只需要按旧机的实际状况调整采购价格，销售成品的价格体系不随旧机发生变化，系统对同一客户、供应商应收应付自动处理，使新机价格的制定和执行标准化和透明化，对旧机的质量、价格透明化，操作更灵活，便于回收和销售过程相互追踪和监控[1]。
2.2 零件状态的多样性及编码方法
（1）零件状态的多样性
