桥梁结构检测与评估技术的研究【摘要】随着我国经济水平的不断提升，科学水平的不断进步，促进了桥梁技术发展水平的整体发展，桥梁结构检测与评估技术得到了越来越广泛的应用。

本文从阐桥梁检测和状态评估的内容入手，结合工程实例，对桥梁结构检测与评估技术的应用进行了分析。

【关键词】混凝土结构桥梁；结构检测；评估技术引言道路桥梁工程是公路和铁路运输的重要组成部分，在我国的交通体系中占据着十分重要的地位，在对道路桥梁工程的施工过程中，需要对桥梁结构检测和评估技术就行研究，只有全面对桥梁的坚固性和安全情况进行把控，才能为桥梁结构检测和评估技术提供有力的依据，促进桥梁行业的健康蓬勃发展。

1.桥梁检测和状态评估的内容1.1检测评估桥梁的承载能力一般对桥梁的结构、主要材料如钢筋混凝土的配比状态以及桥梁主要部件的维护等是承载能力检测评估的主要内容。

公路或铁路、钢结构桥或砖石结构桥或混凝土结构桥，能力评估的标准和重点是截然不同的，因此，不同类型的桥梁、不同用途的桥梁在测评时需要根据各自类型所规定的标准来测评，如果超出桥梁的合理承载力，那么桥梁的使用年限就会缩短，只有在合理的承载范围内，并定期进行维修，才可有限延长桥梁的使用年限。

1.2测评估桥梁的耐久性随着我国工业化进程的加快，一些大型的建筑设备或重型的卡车增多，增加了交通的压力，另外加油一些如火灾或地震等自然灾害都能等这些对桥梁都存在这一定程度的损伤，测量评估桥梁的的耐久性是对桥梁的抗疲劳和损伤能力进行研究，从而找出桥梁具体损害的部件，全面掌握桥梁的安全状况。

1.3测评估桥梁的适应性桥梁的适应性是指要结合桥梁日常定期维修记录和其他一些专业的特殊检查资料作为依据，通过各种试验及受力分析来评定出桥梁的桥梁抵御风险的能力和实际承载能力来出具报告的，根据报告可以生成桥梁的养护或改进报告。

1.4测评估桥梁材料桥梁材料评估顾名思义就是针对桥梁具体所用材料来看，像钢结构桥梁、砖石桥梁、混凝土梁式桥梁所用的材料不同，那么检测的对象也不同。

桥梁承载力评估与检测的常见方法随着城市的发展和交通的密集化，桥梁成为了城市交通的重要组成部分。

然而，长期以来，桥梁的老化和损坏问题也成为困扰城市交通的一大难题。

为了确保桥梁的安全运行，承载力评估和定期检测成为了不可或缺的环节。

本文将介绍桥梁承载力评估与检测的常见方法。

1. 静荷载试验静荷载试验是一种常见的桥梁承载力评估方法。

该方法通过人为施加静力负荷于桥梁上，测量桥梁在不同荷载下的变形和应力，从而评估桥梁的承载能力。

静荷载试验可以直接观测到桥梁在荷载下的变形及破坏形态，具有较高的精度和可靠性。

2. 疲劳试验疲劳试验是一种用于评估桥梁耐久性和承载力的常见方法。

由于桥梁的使用寿命长，长期受到车辆荷载的反复作用，容易出现疲劳损伤。

疲劳试验通过施加频率较高的荷载于桥梁上，观测桥梁在疲劳荷载下的变形和破坏情况，判断桥梁的耐久性。

疲劳试验可以模拟桥梁长期使用环境，提前发现潜在的结构问题，为桥梁的维修和加固提供科学依据。

3. 非破坏检测非破坏检测是一种在不破坏桥梁结构的情况下，通过观测和分析桥梁内部的应力和变形情况，评估桥梁的承载能力的方法。

常见的非破坏检测方法包括声波检测、振动检测、红外热像检测等。

这些方法可以有效地检测桥梁的裂缝、空洞、腐蚀、锈蚀等问题，及时发现桥梁的潜在风险和结构缺陷。

4. 数值模拟分析数值模拟分析是一种通过计算机软件或其他数学模型，模拟桥梁在荷载下的响应情况，评估桥梁的承载能力的方法。

数值模拟分析可以考虑不同材料和结构的性能，模拟各种复杂的工况和荷载条件，对桥梁的受力和变形进行定量分析。

通过数值模拟分析，工程师可以优化桥梁的结构设计，提高桥梁的承载能力和运行安全性。

总之，桥梁承载力评估与检测的常见方法有静荷载试验、疲劳试验、非破坏检测和数值模拟分析。

这些方法在桥梁工程中发挥着重要作用，可以帮助工程师及时发现桥梁结构的问题，提出相应的维修和加固方案，保障桥梁的安全运行。

随着技术的不断进步，桥梁承载力评估与检测的方法也将不断完善，提高评估和检测的精度和效率，为城市交通的发展提供更好的支撑。

桥梁承载能力检测评定规程【原创版】目录1.桥梁承载能力检测评定规程的概述2.桥梁承载能力检测评定的方法3.桥梁承载能力检测评定的应用案例4.桥梁承载能力检测评定的发展趋势正文一、桥梁承载能力检测评定规程的概述《桥梁承载能力检测评定规程》是 2011 年人民交通出版社出版的图书，作者是交通运输部公路科学研究院。

本书主要介绍了桥梁承载能力检测评定的相关技术和方法，旨在为桥梁工程师和技术人员提供参考和指导。

二、桥梁承载能力检测评定的方法桥梁承载能力检测评定的方法主要包括以下几个方面：1.基桩完整性检测：采用单桩竖向抗压静载试验和水平静载试验，以检测基桩的质量和完整性。

试桩的成桩工艺和质量控制标准应与工程桩一致，为缩短试桩养护时间，混凝土强度等级可适当提高，或掺入早强剂。

2.桩身质量检测：从成桩到开始试验的间歇时间应根据土壤类型确定，对于砂类土，不应少于 10 天；对于粉土和粘性土，不应少于 15 天。

3.桥梁结构检测：对桥梁的结构完整性、承载能力、疲劳性能等方面进行检测，以评估桥梁的使用性能和安全性。

4.桥梁技术状况评定：根据检测结果，对桥梁的技术状况进行评定，提出相应的维修加固措施和安全运营建议。

三、桥梁承载能力检测评定的应用案例桥梁承载能力检测评定在实际应用中具有重要意义，例如：1.在桥梁设计阶段，通过承载能力检测评定，可以验证设计方案的可行性和安全性。

2.在桥梁施工过程中，通过对施工过程中的桥梁结构进行承载能力检测评定，可以及时发现和处理施工质量问题，确保桥梁的安全性能和使用寿命。

3.在桥梁运营过程中，定期进行承载能力检测评定，可以及时发现桥梁的病害和缺损，为桥梁的维修加固和安全运营提供依据。

四、桥梁承载能力检测评定的发展趋势随着我国桥梁建设规模的不断扩大和桥梁技术的不断发展，桥梁承载能力检测评定技术也将不断完善和提高，主要发展趋势包括：1.检测评定方法的科学化和规范化：通过不断总结和完善桥梁承载能力检测评定的方法和技术，提高检测评定的科学性和准确性。

桥梁承载能力检测评定规程包括以下步骤：
1.明确检测评定目的：确定桥梁承载能力是否满足设计要求，为桥梁的维护、加
固或改造提供依据。

2.现场调查：对桥梁的结构形式、构件尺寸、材料类型等进行详细调查，了解桥
梁的基本情况。

3.外观质量检查：检查桥梁的外观质量，包括混凝土裂缝、剥落、锈蚀等情况。

记录并评估损坏的程度和范围。

4.材料性能检测：通过取样试验等方法检测桥梁材料的力学性能，如混凝土强度、
钢筋抗拉强度等。

5.结构性能检测：采用静力荷载试验或动力荷载试验等方法，检测桥梁在荷载作
用下的变形、应变、位移等响应，评估桥梁的承载能力。

6.数据分析与评定：对检测数据进行整理、分析，采用适当的评定方法，如承载
能力极限状态验算、正常使用极限状态验算等，评定桥梁的承载能力是否满足要求。

7.报告编制：根据检测结果和评定结论，编制桥梁承载能力检测评定报告，提出
相应的处理建议。

在规程实施过程中，还需要注意以下事项：
1.检测前应对桥梁进行充分了解，制定详细的检测方案。

2.检测过程中应确保人员安全，采取必要的防护措施。

3.检测仪器和设备应经过校准，确保数据的准确性。

4.对检测数据应进行综合分析，避免单一指标评定带来的片面性。

5.检测评定报告应客观、准确，为桥梁的后续处理提供依据。

IN-03-01桥梁结构承载能力检测评定作业指导书一、适用范围适用于新建桥梁和旧桥的荷载实验和承载能力的检测评定二、检测依据1.《公路桥梁承载能力检测评定规程》(JTG/T J21-2011)2.《公路桥涵设计通用规范》(JTG D60-2004)3.《公路圬工桥涵设计规范》(JTG D61-2005)4.《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)5.《公路工程质量检验评定规范》(JTG F80/1-2004)6.《公路桥涵施工技术规范》(JTG/T F50-2011)7.《公路桥涵养护规范》(JTG H11-2004)8.《大跨径混凝土桥梁的实验方法》交通部公路科学研究所，1982年9.《公路斜拉桥设计细则》(JTG/T D65-01-2007)10.《公路勘测规范》(JTG C10-2007)11.《公路桥梁抗震设计细则》(JTG/T B02-01-2008)12.《公路桥梁抗风设计规范》(JTG/T D60-01-2004)13.《公路桥涵地基与基础设计规范》(JTG D63-2007)14.《工程测量规范》(GB 50026-2007)15.《公路桥梁技术状况评定规范》(JTG/T H21-2011)三、仪器设备1.应变测试仪器：主要采用DH-3815N静态应变测试系统，江苏东华测试技术有限公司生产。

主要技术参数：16通道，可适应120欧姆、240欧姆、350欧姆不同的应变片；2.变形测试仪器：精密水准仪、百分表、全站仪、卷尺等；3.动力特性测试仪器：DH5935N东华动力测试系统4.裂缝观测设备：裂缝宽度观测仪ZBL-F101；5.配套仪器及工具：笔记本电脑1台，普通5号电池4节，螺丝刀一把，干净棉纱手套两双等。

四、检测方法与步骤1.实验方案的确定1.1荷载实验的目的桥梁荷载实验的目的是检验桥梁整体受力性能和承载力是否达到设计文件和规范的要求，对于新桥型及桥梁中运用新材料、新工艺的，应验证桥梁的计算图式，为完善结构分析理论积累资料。

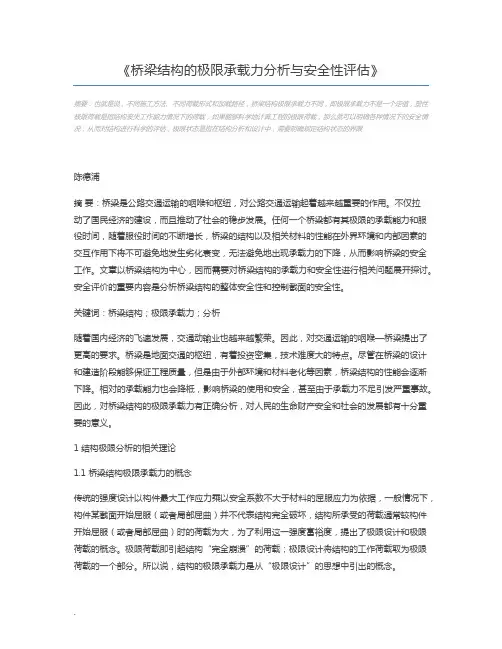

《桥梁结构的极限承载力分析与安全性评估》摘要：也就是说，不同施工方法、不同荷载形式和加载路径，桥梁结构极限承载力不同，即极限承载力不是一个定值，塑性极限荷载是指结构丧失工作能力情况下的荷载，如果能够科学地计算工程的极限荷载，那么就可以明确各种情况下的安全情况，从而对结构进行科学的评估，极限状态是指在结构分析和设计中，需要明确规定结构状态的界限陈德浦摘要：桥梁是公路交通运输的咽喉和枢纽，对公路交通运输起着越来越重要的作用。

不仅拉动了国民经济的建设，而且推动了社会的稳步发展。

任何一个桥梁都有其极限的承载能力和服役时间，随着服役时间的不断增长，桥梁的结构以及相关材料的性能在外界环境和内部因素的交互作用下将不可避免地发生劣化衰变，无法避免地出现承载力的下降，从而影响桥梁的安全工作。

文章以桥梁结构为中心，因而需要对桥梁结构的承载力和安全性进行相关问题展开探讨。

安全评价的重要内容是分析桥梁结构的整体安全性和控制截面的安全性。

关键词：桥梁结构；极限承载力；分析随着国内经济的飞速发展，交通动输业也越来越繁荣。

因此，对交通运输的咽喉—桥梁提出了更高的要求。

桥梁是地面交通的枢纽，有着投资密集，技术难度大的特点。

尽管在桥梁的设计和建造阶段能够保证工程质量，但是由于外部环境和材料老化等因素，桥梁结构的性能会逐渐下降。

相对的承载能力也会降柢，影响桥梁的使用和安全，甚至由于承载力不足引发严重事故。

因此，对桥梁结构的极限承载力有正确分析，对人民的生命财产安全和社会的发展都有十分重要的意义。

1 结构极限分析的相关理论1.1 桥梁结构极限承载力的概念传统的强度设计以构件最大工作应力乘以安全系数不大于材料的屈服应力为依据，一般情况下，构件某截面开始屈服（或者局部屈曲）并不代表结构完全破坏，结构所承受的荷载通常较构件开始屈服（或者局部屈曲）时的荷载为大，为了利用这一强度富裕度，提出了极限设计和极限荷载的概念。

极限荷载即引起结构“完全崩溃”的荷载；极限设计将结构的工作荷载取为极限荷载的一个部分。

桥梁结构检测及其承载力评定摘要：随着我国公路桥梁事业的发展，新建高速公路及桥梁越来越多，由于我国的桥梁已从建设期转到了建设和维修并重期，许多桥梁需要进行维修和加固。

本文简述了桥梁结构检测的主要内容与评定方法，结合目前桥梁检测技术发展的现状，对桥梁检测技术进行了综合评价。

关键词：桥梁检测桥梁结构检测承载力评定随着我国公路、市政桥梁事业的发展，新建高速公路及市政桥梁越来越多，同时既有的许多桥梁亦逐渐进入了养护维修阶段，桥梁管理者对桥梁的养护已日益重视。

通过对桥梁的全面检测，系统地收集当前桥梁技术数据，积累技术资料，为充实桥梁数据库、加强桥梁科学管理和提高桥梁技术水平提供必要条件；通过合理设计检测的方法，辅以布设长期监测设备，逐步建立桥梁健康监测系统，确保桥梁长期安全运营，以发挥其最佳经济效益和社会效益。

1 现行桥梁承载力评定方法目前对于桥梁承载力的评定可分为4类：病害调查经验评定法，综合分析法，分析计算法，荷载试验法。

1.1病害调查经验评定法这一方法的主要依据是JTJ 073-96公路养护技术规范。

在桥梁检查的基础上，通过对桥梁的技术状况及缺陷和损伤的性质、部位、严重程度和发展趋势的调查，弄清出现缺陷和损伤的主要原因，分析和评价既存缺陷及损伤对桥梁质量和使用承载能力的影响，并为桥梁维修和设计提供可靠的技术数据和依据。

这种方法要求现场检查人员必须具有丰富的工程经验和专业知识。

1.2综合分析法此方法是在桥梁检查的基础上，采用无破损方式测定混凝土强度、混凝土碳化深度、混凝土氯离子含量、混凝土电阻率、钢筋混凝土保护层厚度和结构混凝土中钢筋锈蚀状况，进行折减后的结构承载力验算，综合分析计算结果和结构裂缝等外观条件，评定结构材料状况。

1.3分析计算法首先对被检定的桥梁结构进行检查（收集资料、现状检查、材质与地基的检验等），然后将检查所得的有关资料和检验测量结果，运用桥梁结构计算理论及有关的经验系数进行分析计算，从而评定出桥梁的安全承载能力。

桥梁承载能力检测评估方法比较分析结合多年桥梁养护工程师经验，对我国目前桥梁的技术状况评定、检测评估方法及其关键问题进行了较为详细的论述，并对当前桥梁检测评定方法进行了分析比较，旨在与同行探讨交流如何根据桥梁的不同状况选择经济、高效、准确的判定桥梁承载能力的评定检测方法。

标签：桥梁安全运营；技术等级评定；检测评定；承载能力评定概述随着交通流量和车载吨位的增加，危旧桥梁数量不断加大、桥梁安全运营隐患频现。

如何判明主体结构的应力状态，如何确切知道桥梁承载能力，这是我们桥梁工程师所面临的很现实而又较棘手的问题。

实践要求广大桥梁养护工程师必须对这一问题进行深入探讨，不断地提高判定桥梁承载能力的技术水平，这样在日后桥梁的维修加固和改建工作中，才能具备准确的技术支持，从而保证桥梁具备良好的使用性能。

加固设计必须要建立在根据实际情况对其承载能力进行科学评价基础之上。

1 在役桥梁承载力的主要影响因素分析1.1 结构完整性对桥梁结构承载力的影响桥梁在长期的运营过程中，部分桥梁构件有一定程度的损伤，致使原设计比较合理的受力结构，在构件损伤后受力失去合理性，造成局部受力过大、结构整体性不足的后果，这些都削弱了桥梁结构的承载力。

1.2 变形对桥梁结构承载力的影响不超过《公桥规》规定限值的短期荷载作用下的桥梁结构变形，对桥梁运营的影响是安全的。

对于超过限值的荷载引起的结构残余累计变形，会影响桥梁的承载能力。

1.3 裂缝对桥梁结构的影响在混凝土桥梁中，裂缝是十分常见的一种病害，通常我们将其分为结构裂缝和非结构裂缝两种。

而由外界荷载所导致的裂缝就是结构裂缝，其表现状态就是桥梁结构的整体承载力出现了明显的下降或不足；而由于混凝土自身性能达不到要求或是不能满足外界条件而导致了裂缝就是非结构裂缝。

钢筋混凝土结构受力后出现裂缝，其本质关系即表现了出来，通过裂缝可以判断实际桥梁属于纯弯、弯压、剪压等何种破坏模式。

1.4 混凝土施工质量问题的影响由于在实际工程中钢筋混凝土构件内部存在质量缺陷及密实度差，大大削弱混凝土抵抗外界有害介质侵蚀的能力。
