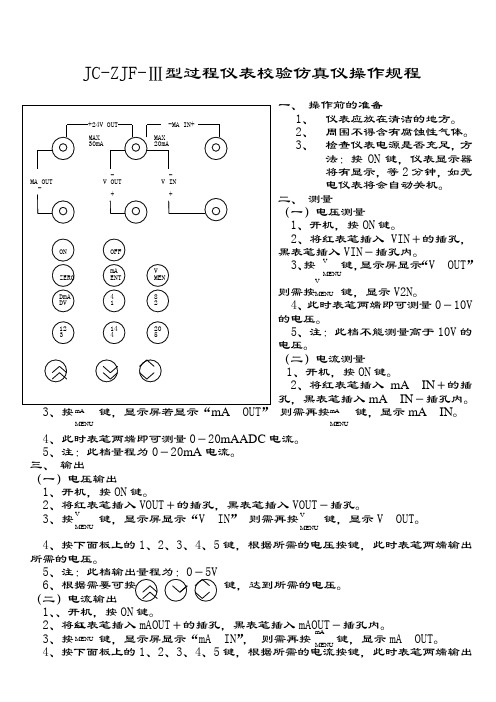

JC-ZJF-Ⅲ型过程仪表校验仿真仪操作规程一、 操作前的准备1、 仪表应放在清洁的地方。
2、 周围不得含有腐蚀性气体。
3、 检查仪表电源是否充足，方法：按ON 键，仪表显示器将有显示，等2分钟，如无电仪表将会自动关机。
二、 测量（一）电压测量1、开机，按ON 键。
2、将红表笔插入VIN ＋的插孔，黑表笔插入VIN －插孔内。
3、按 键，显示屏显示“V OUT ” 则需按 键，显示V2N 。
4、此时表笔两端即可测量0－10V 的电压。
5、注：此档不能测量高于10V 的电压。
（二）电流测量1、开机，按ON 键。
2、将红表笔插入mA IN ＋的插孔，黑表笔插入mA IN －插孔内。
则需再按 键，显示mA IN 。
4、此时表笔两端即可测量0－20mAADC电流。
5、注：此档量程为0－20mA 电流。
三、 输出（一）电压输出1、开机，按ON 键。
2、将红表笔插入VOUT ＋的插孔，黑表笔插入VOUT －插孔。
3、按 键，显示屏显示“V IN ” 则需再按 键，显示V OUT 。
4、按下面板上的1、2、3、4、5键，根据所需的电压按键，此时表笔两端输出所需的电压。
5 6键，达到所需的电压。
（二）电流输出 1、、开机，按ON 键。
2、将红表笔插入mAOUT ＋的插孔，黑表笔插入mAOUT －插孔内。
3、按 键，显示屏显示“mA IN ”， 则需再按 键，显示mA OUT 。
4、按下面板上的1、2、3、4、5键，根据所需的电流按键，此时表笔两端输出VMENUVMENU mAMENU mA MENUVMENUV MENU mA MENUmA MENU所需的电流。
56键，达到所需的电压。
（三）24V输出1、开机，按ON键。
2、将红笔插入24V OUT＋，黑表笔插入24V OUT－。
3、此时表笔二端已输出24V电压。
4、注意两表笔不能短接，最大负载30mA。
（四）关机1、按下仪表OFF键即可。
2、充电，仪表尾端有一充电插孔，用仪表所配的充电器进行充电。
JCQ3A型避雷器监测器（原JCQ-C2型）使用说明书2008.3JCQ3A型（原JCQ-C2型）避雷器监测器使用说明书1 概述JCQ3A型避雷器监测器是串联在避雷器接地回路，集监测避雷器泄漏电流和记录避雷器动作次数于一体的在线监测仪器。
适用于500kV及以下电压等级的无间隙氧化锌避雷器，使用环境条件与配套避雷器相同。
监测器主要由信号输入电路、保护电路、电流测量电路和放电记数电路等组成。
2 产品性能和特点2.1 采用铸铝外壳，美观大方。
2.2 两位电磁式计数器记录避雷器放电次数。
循环累加数字计数，清晰明显、自动归零。
2.3 模拟指示电流表监测避雷器的泄漏电流。
电流表在泄漏电流测量量程内采用彩色刻度分别标度出避雷器泄漏电流的运行区域，大大方便用户判断避雷器的运行状况。
绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。
黄色：表示所测泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查及监控。
红色：表示所测泄漏电流已超出避雷器正常工作电流范围，避雷器需检修或更换。
2.4 超量程显示。
当避雷器泄漏电流超过电流表基本量程时超量程指示灯亮。
2.5 监测器电流表采用不同的量程，以适用于500kV及以下电压等级的各型避雷器。
2.6 监测器符合机械行业标准JB/T 10492-2004《交流无间隙金属氧化物避雷器用监测器》。
2.7 JCQ3A型避雷器监测器的主要性能参数详见表1。
3 安装方法3.1 首先检查监测器的外观有无破损、电流表指针是否在零位。
3.2 监测器的电流表校准及记数动作试验（详见4检验方法）。
3.3 安装3.3.1 安装时先将监测器的接地安装端面进行处理，以保证可靠接触。
3.3.2 安装方法监测器应串接于避雷器与地之间。
首先参照监测器的外型安装尺寸图，在避雷器底部法兰与地之间利于观测的合适位置，用φ10×35的螺栓（自带）通过监测器的接地安装端将其固定，接地安装端可靠接地；其次将避雷器的底部法兰与监测器的输入端通过排线牢固连接。
JC-3型胶质层指数测定仪使用简介一、功能简介自动控制和描述胶质层指数测定时炉温随时间，胶质层厚度、收缩率随加热变化的全过程，自动准确地获得X、Y 值，和体积曲线类型以及焦炭技术特性等指标，并将过程的曲线和结果打印、保存。
二、仪器使用场所仪器共分控制器、计算机（包括打印机）和炉体三大部分。
仪器应按装在0～40℃，湿度≤80%，空气流通的场所，电源电压为220（1±10%）伏。
三、仪器连接线见图：1、控制器电源线及控制器与炉体加热炭棒连接导线截面应>2mm2；2、热电偶用补偿导线与控制器连接，注意极性勿接错；3、传感器由专用线与控制器连接；4、计算机、打印机按常规方式接电源，计算机与控制器的通讯由专用通讯线连接；5、炉体和控制器均应可靠接地。
四、正常操作1、控制器操作（1）接通电源、且按“启动”键，（断电恢复时不按）控制器进入自检状态，控制器显示“……Tdy……”；有报警声，按“消音”键消音。
约30秒后自检结束，控制器显示：试验时间、要求温度、前后炉实际炉温。
（2）初始要求温度的确定：控制器自检后转入正常运行时，初始前、后炉温的平均值若小于40℃，则认为是冷炉启动，初始要求炉温定为20℃，试验时间定为0，经过2分钟后，以10℃/分的速率增加。
若初始实际炉温的平均值大于40℃，则认为是暖炉启动，初始炉温将定为初始要求炉温，并自动计算出相应的试验时间。
当要求温度到达200℃以后，放慢以5℃/分的速度增加，到250℃以后，以3℃/分的速度增加，直到试验结束为止。
2、计算机操作计算机共有五个显示窗口（开始窗口、试验资料填写窗口、监控窗口、和试验报告窗口及数据库窗口）、可进行自由切换。
（1）开启计算机，进入胶质层程序，显示开始窗口,点击开始窗口中“欢迎进入”键，进入试验资料填写窗口。
（2）在试验资料填写窗口中，填入相关内容，下列几项必须填入或点击①填写试验编号或样品编号。
②点击1种运行方式（共有双炉、前炉、后炉三种运行方式）。
JY-3晶体管测试仪技术说明书杭州精源电子仪器有限公司JY-3晶体管测试仪技术说明书1.系统简介本测试仪具有对半导体器件常温测试，高温热测(不需要外加烘箱)，热敏参数的快速筛选取代直流满功率老炼三大功能，并可任意选用及组合使用。
晶体管热敏参数的快速筛选技术，是采用在短时间内(一般为数秒)对晶体管施加超稳态额定功率的办法，使晶体管的结温迅速接近或达到最高允许结温TjM，通过快速检测晶体管热敏参数V BE、I CEO（或I CBO）和h FE ,及其在加功率前后的变化量、变化率△V BE、I CEOH和△h FE％，并以此为失效判据参量，淘汰超标的晶体管，达到剔除早期失效器件，改善产品批的质量和可靠性的目的，同时，所施加的超稳态额定功率模拟了被试管实际使用时可能出现的浪涌电压、电流等应力，以考核被试管承受冲击的能力。
该快速筛选方法不仅能替代直流满功率老炼，快速剔除有潜在缺陷的器件，而且更加科学合理，并已列为行业标准SJ／T10415—93及国军标GJB128A—97。
本测试仪不但能按规定进行晶体管热敏参数的快筛，而且可作常规直流参数测试仪器使用，具有足够的测试量程和精度，只要调用被测器件的型号，就能进入快速连续检测。
当被测器件由于穿通、二次击穿和热击穿的瞬间，具有自动保护能力。
2.主要功能2.1可取代直流满功率老炼，每只器件整个老炼筛选过程（含测试）只需5秒左右。
2.2 能测试筛选PNP、NPN大、中、小功率三极管。
中文菜单式界面，操作简便。
2.3能一次性自动测试、筛选V BE、V BC、h FE1、h FE2、I CEO、I CBO、I EBO、V（BR）CEO、V、V（BR）EBO、V CES、V BES的常温、高温值及常温与高温值变化量或变化率。
（BRCBO并能任意选测全部或部分参数；若只选测常温参数，每只器件只需1秒多。
h FE1、h FE2可以自动分10档。
2.4 可任意设定器件型号、测试条件及判据，并保存在系统中，通过浏览方式任意修改、调用。
晶体检波器的校准及阻抗测量实验心得首先，我们进行了晶体检波器的校准实验。
该实验主要是为了确定晶体检波器的谐振频率，并通过调整电容和电感的数值来达到最佳的谐振效果。
首先，我们将晶体检波器连接在电路中，然后使用信号发生器产生不同频率的信号。
通过调整电容和电感的数值，找到谐振频率，并使得晶体检波器对谐振频率的信号响应最大化。
在实验中，我注意到调整电容和电感的数值对谐振频率的影响较大，需要仔细调整才能达到最佳结果。
接下来，我们进行了阻抗测量的实验。
阻抗是电路中元件对电流和电压的响应特性，测量阻抗可以帮助我们了解电路的性质和工作状态。
在实验中，我们使用了晶体检波器和阻抗箱进行阻抗测量。
首先，我们将阻抗箱的阻抗调节到我们需要测量的阻抗范围内。
然后，将晶体检波器与阻抗箱连接，在信号发生器的控制下，通过改变频率和电压，测量晶体检波器在不同阻抗条件下的响应。
在实验中，我学到了如何使用晶体检波器和阻抗箱来测量不同阻抗条件下的响应，以及如何读取和记录测量结果。
通过这次实验，我对晶体检波器的校准和阻抗测量有了更深入的了解。
我认识到校准是确保仪器工作准确和稳定的关键步骤，而阻抗测量可以帮助我们了解电路的性质和工作状态。
在实验中，我也遇到了一些问题，例如在校准过程中调整电容和电感数值的准确性和耐心等。
但通过与同学和教师的讨论和指导，我逐渐解决了这些问题，并取得了满意的实验结果。
总的来说，这次实验对我来说是一次难忘的学习经历。
我在实验中学到了很多关于晶体检波器校准和阻抗测量的知识，同时也提高了我在实验中解决问题和合作的能力。
通过这次实验，我对晶体检波器的原理和应用有了更深入的了解，并且为将来的学习和研究打下了坚实的基础。
1 概述0.3级测力仪标准装置是由12台三等标准测力计组成，测量范围为20N～2000kN，工作原理是利用力的静力效应使弹性物体产生变形，则根据力的变形虎克定律测定物体的弹性变形量，从而可测定出力值。
0.3级测力仪标准装置校准被检仪器设备时采用直接加负荷比较法进行校准。
即将0.3级测力仪安放在仪器设备的工作台上直接加荷，然后读取被检仪器设备的示值和测力计的示值，通过计算比较，确定被检仪器设备技术参数是否符合相关技术文件规定。
3 使用环境条件3.1 环境温度：环境温度为常温。
3.2 相对湿度：不大于80％。
3.3 环境周围无振动。
4 使用操作程序4.1 根据被检试验机的参数选择相应测量范围的三等标准测力计进行校准。
4.2 使用前应先检查标准测力计各个部件是否齐全，百分表工作是否正常，并记录环境条件。
4.3安装标准测力计时必须有两人同时在场，小心安装，轻拿轻放，不得碰撞。
4.4 标准测力计要安装在试验机工作台的中心位置，安装完后要仔细检查安装是否正确，确定无误后方可进行检测。
不得超压。
4.5 在检测过程中施加试验力要平稳，试验力加到检定点之前应缓慢施压，准确读数。
4.6 标准测力计应严格按照使用说明书的使用方法正确使用，现场检定时要有两人同时进行操作。
4.7 校准结束后应擦净标准测力计上的油污、清点标准测力计各部件，并装箱，清理工作现场。
4.8 记录的检测数据要及时处理，按照相关的文件要求出具证书/报告或不合格通知书。
5 维护5.1 标准测力计组应有专人负责使用和保管，并填写保养记录。
5.2 标准测力计组应放置在规定的包装箱内，定置存放，轻拿轻放，严禁碰撞。
5.3 标准测力计如果长时间未使用，则每月擦洗维护，并填写保养记录。
5.4 标准器检定周期为1年。
5.5认真填写仪器设备使用、保养记录，确保其功能正常。
6 期间核查6.1每半年进行一次期间核查，并作好核查记录。
6.2 核查方法6.2.1引用JJG139-1999《拉力、压力和万能材料试验机》和JJG475-2008《电子万能试验机》规程的检定/校准方法和步骤。
JCJ—300型基板检查装置的检测原理与设计思路【摘要】使用并行总线扩展的技术，实现了微控制器访问512个I/O端口的用于检测VFD基板线路绝缘和通断的装置。
【关键词】VFD；微控制器；并行总线；串行通讯1.前言真空荧光显示器件（VFD）的显示对比度高、颜色醒目、工作温度范围宽，还有高可靠性和寿命长的特点。
特别是由于具有自发光的特长，在环境光线暗处使用时，与需要背光的LCD比较，具有不可替代的优势。
从上世纪60年代至今，VFD已经在仪器仪表、消费电子和汽车电子装置上广泛应用。
2.整机的功能与构成基板检查装置是VFD器件生产线上的关键设备。
它的功能是测试玻璃板上的厚膜线路（印刷银浆工艺）或薄膜线路（真空溅射工艺）的通断和绝缘好坏。
JCJ-300型检查机可同时检测256个线路端点的导通和绝缘状况。
检测部用48V 电压测试工件上各个端子的绝缘与点子的导通情况，检测结果通过RS-232串行通讯口发送给工控机。
工控机根据检测部的测试结果与预先设定的网络表比较，判断工件的好坏。
再通过PLC控制步进电机和气缸在打标台上对不良品作出标记。
由于工作台的位置精度要做到50μm才能保证检测部的众多探针与工件接触良好，所以使用了机器视觉对工作台位置做偏差修正。
整台设备由微控制器（MCU）构成的检测部、运行Windows操作系统和Visual Basic应用程序的工控机（PC）和中型可编程控制器（PLC）与F150图像处理系统4部分构成。
工控机管理协调整机各部分工作，PLC控制多台精密伺服电机、步进电机，还通过电磁阀控制为数众多的气缸做机械运动控制。
检测部是由一个8位MCU为核心的，由14块电路板构成的6U子架。
3.检测部的设计原理3.1 检测部的技术指标具有256个绝缘测试（DRV）端子和256个导通（RCV）测试端子；测试电压48V；绝缘电阻下限1MΩ；导通电阻上限2kΩ。
3.2 测试方法检测部256个绝缘端子和256个导通端子的测试方法是顺序测试：给某1个端子针加上48V电压后读取其余255个端子针的比较器的输出状态，如果读取到的状态都是都是低电平，说明没有绝缘良好。
HJ-III继电保护测试仪的使用说明书尊敬的顾客感谢您购买本公司HJ-III继电保护测试仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！公司地址：湖北省武汉市江汉区八古新墩168号销售热线：4006-650-027（全国免费咨询电话）售后服务：（027）85883272(直拨)传真：（027）85600891E-mail：**************网址：�慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
�安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
实验二、晶体检波器校准与驻波比测量班级：核32 姓名：杨新宇学号：2013011806 同组成员：杨宗谕第一部分：晶体检波器校准一、实验目的（1）掌握测量线的使用方法.（2）掌握晶体检波器定标和求检波率的方法二、实验原理1、驻波测量线的调整驻波测量线是微波系统的一种常用测量仪器，它在微波测量中用途很广，如测驻波、阻抗、相位和波导波长等。
测量线通常由一段开槽传输线、探头（耦合探针、探针的调谐腔体和输出指示）、传动装置三部分组成。
由于耦合探针深入传输线而引入不均匀性，其作用相当于在线上并联一个导纳，从而影响系统的工作状态。
为了减小影响，测量前必须仔细调整测量线。
实验中测量线的调整一般包括选择合适的探针伸度、调谐探头和测定晶体检波特性。
探针电路的调谐方法：先使探针的插入深度适当，通常取1.0~1.5mm。
然后测量线终端接匹配负载，移动探针至测量线中间位置，调节探头活塞，直到输出指示输出值为最大。
在之后的测量试验中，请不要再改变探针及探头活塞位置。
2、导波波长测量测量波长常见的方法有谐振法和驻波分布法。
前者用谐振式频率计测量，后者用驻波测量线测量，当测量线终端短路时，传输线上形成纯驻波，移动测量线探针，测出两个相邻驻波最小点之间的距离即可求得导波波长λg。
此外，也可将精密可调短路器接在测量线的输出端，置测量线探针于某一波节点位置不变，移动可调短路器活塞，则探针检测值随之由最小逐渐增至最大，然后又减至最小值，即为相邻的又一个驻波节点，短路器移动的活塞距离等于半个导波波长。
在传输横电磁波的同轴系统中，按上述方法测出的导波波长就是电磁波在自由空间传播的工作波长λ0，即λg=λ0。
而在波导系统中测量线测出的是导波波长λg，导波波长和工作波长λ0之间的关系式为：λg=λ0√1−(λ0λc )2=λ0√1−(λ02a)2(2-1)其中λ0=C/f0，a=22.86mm。
为了提高测量精度，通常采用交叉读数法测量导波波长如图2.1 所示。
ZJ-3型精密D33测试仪五件套设备成为规模仪器设备更新方案近期，国务院常务会议审议通过《推动大规模设备更新和消费品以旧换新行动方案》，旨在加快构建新发展格局、推动高质量发展。
该方案鼓励淘汰落后设备，到2027年实现多个领域设备投资规模增长、能效提升、资源循环利用效率提高等目标。
J-3型精密D33测试仪五件套设备成为规模仪器设备更新方案，这四个设备更新包含ZJ-3型精密D33测试仪(含D33功能，D15块体，D15圆管，D31块体，D31薄膜夹具四种功能）,TDZT-04C铁电测试仪，PZT-JH10/4型压电极化装置，ZJ-YP15型压电压片机，JKZC-YDZK03A型压电阻抗分析仪这四件套设备成为规模仪器设备更新方案，是材料研究的重要仪器，也是提质创新的重要方案。
中科院郑重申明：1.材料产品精准测量，数据真实可信，性能国内唯一，请勿相信其它任何仿制我们参数相同的产品.2.最近网上有单位冒充我们的压电产品及压电极化装置，他们采用盗图，或是盗取技术参数，我们的产品没有授权给任何一家单位，确认产品可以直接拨打电话：158******** 010-******** 。
3.为了保护购买者的利益：我们支持货到验收后付款。
目前我们国家对材料测试越来越重视，很多单位及科研院校对产品甄别出现很大问题，但是真正测试材料需要选择一款精准可靠的测试产品，这样对自己的测试成果及研究会带来很大的作用,对我们的生产带来极大的指导性作用。
ZJ-3型压电测试仪（静压电系数d33测量仪），PVDF压电薄膜测试仪关键词:压电,陶瓷材料,高分子,d33/d15一、产品介绍：ZJ-3型压电测试仪（静压电系数d33测量仪）是为测量压电材料的d33常数而设计的专用仪器，它可用来测量具有大压电常数的压电陶瓷，小压电常数的压电单晶及压电高分子材料。
此外，也可测量任意取向压电单晶以及某些压电器件的等效压电d’33常数，仪器测量范围宽，分辨率细，可靠性高，操作简单，对试样大小及形状无特殊要求，圆片、圆环、圆管、方块、长条、柱形及半球壳等均可测量，测量结果和极性在三位半数字面板表上直接显示。
