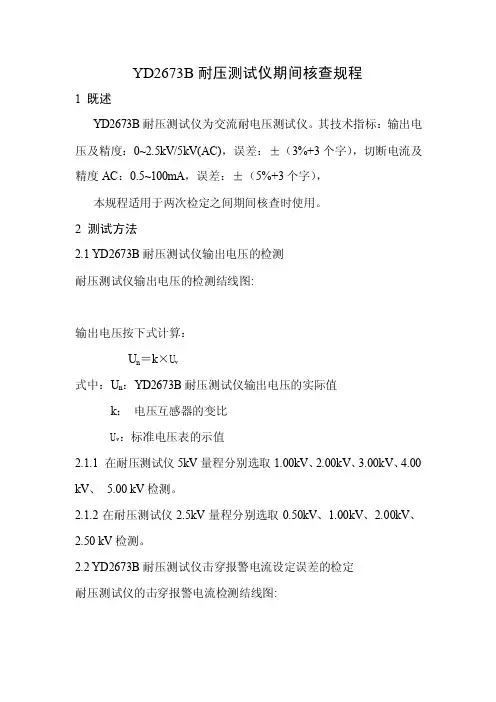

YD2673B耐压测试仪期间核查规程1 既述YD2673B耐压测试仪为交流耐电压测试仪。
其技术指标：输出电压及精度：0~2.5kV/5kV(AC)，误差：±（3%+3个字），切断电流及精度AC：0.5~100mA，误差：±（5%+3个字），本规程适用于两次检定之间期间核查时使用。
2 测试方法2.1 YD2673B耐压测试仪输出电压的检测耐压测试仪输出电压的检测结线图:输出电压按下式计算：U n＝k×U v式中：U n：YD2673B耐压测试仪输出电压的实际值k：电压互感器的变比U v：标准电压表的示值2.1.1 在耐压测试仪5kV量程分别选取1.00kV、2.00kV、3.00kV、4.00 kV、5.00 kV检测。
2.1.2在耐压测试仪2.5kV量程分别选取0.50kV、1.00kV、2.00kV、2.50 kV检测。
2.2 YD2673B耐压测试仪击穿报警电流设定误差的检定耐压测试仪的击穿报警电流检测结线图:2.2.1 击穿报警电流10mA档的设定值分别置于1mA、2 mA 、5 mA 、10 mA，R i分别置500kΩ、250 kΩ、100 kΩ、50 kΩ。
100mA档的设定值分别置于25mA、50mA 、75 mA 、100 mA，R i分别置20kΩ、10 kΩ、6.667 kΩ、5 kΩ。
2.2.2 调整输出电压至500V。
调节R i的阻值，同时观察毫安表上的示值，直至耐压测试仪发出报警或切断输出电压，此时迅速读取电流值，即为击穿报警电流实测值。
2.3 电压持续（保持）时间的检定2.3.1 将YD2673B耐压测试仪时间控制置于定时方式，然后从小到大设定时间。
2.3.2 按下输出“启动”键的同时，计时器计时发出切断信号时时间。

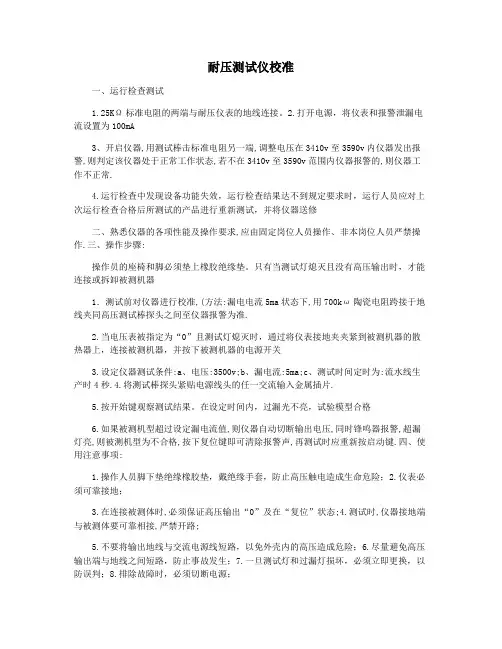

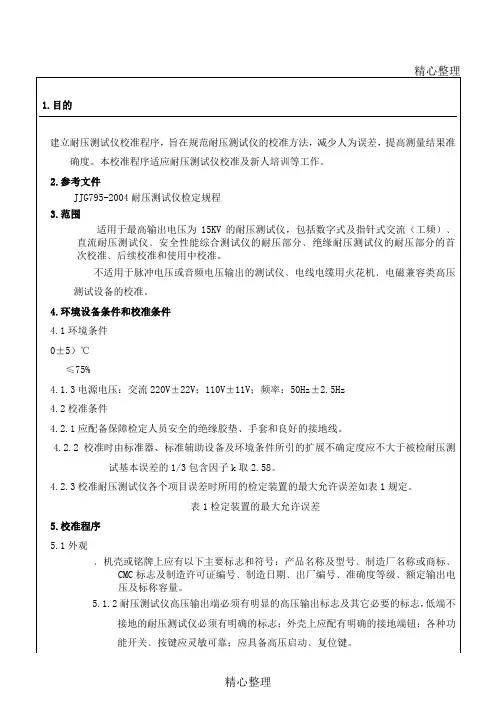

耐压测试仪校准一、运行检查测试1.25KΩ标准电阻的两端与耐压仪表的地线连接。
2.打开电源，将仪表和报警泄漏电流设置为100mA3、开启仪器,用测试棒击标准电阻另一端,调整电压在3410v至3590v内仪器发出报警,则判定该仪器处于正常工作状态,若不在3410v至3590v范围内仪器报警的,则仪器工作不正常.4.运行检查中发现设备功能失效，运行检查结果达不到规定要求时，运行人员应对上次运行检查合格后所测试的产品进行重新测试，并将仪器送修二、熟悉仪器的各项性能及操作要求,应由固定岗位人员操作、非本岗位人员严禁操作.三、操作步骤:操作员的座椅和脚必须垫上橡胶绝缘垫。
只有当测试灯熄灭且没有高压输出时，才能连接或拆卸被测机器1．测试前对仪器进行校准,(方法:漏电电流5ma状态下,用700kω陶瓷电阻跨接于地线夹同高压测试棒探头之间至仪器报警为准.2.当电压表被指定为“0”且测试灯熄灭时，通过将仪表接地夹夹紧到被测机器的散热器上，连接被测机器，并按下被测机器的电源开关3.设定仪器测试条件:a、电压:3500v;b、漏电流:5ma;c、测试时间定时为:流水线生产时4秒.4.将测试棒探头紧贴电源线头的任一交流输入金属插片.5.按开始键观察测试结果。
在设定时间内，过漏光不亮，试验模型合格6.如果被测机型超过设定漏电流值,则仪器自动切断输出电压,同时锋鸣器报警,超漏灯亮,则被测机型为不合格,按下复位键即可清除报警声,再测试时应重新按启动键.四、使用注意事项:1.操作人员脚下垫绝缘橡胶垫，戴绝缘手套，防止高压触电造成生命危险；2.仪表必须可靠接地；3.在连接被测体时,必须保证高压输出“0”及在“复位”状态;4.测试时,仪器接地端与被测体要可靠相接,严禁开路;5.不要将输出地线与交流电源线短路，以免外壳内的高压造成危险；6.尽量避免高压输出端与地线之间短路，防止事故发生；7.一旦测试灯和过漏灯损坏，必须立即更换，以防误判；8.排除故障时，必须切断电源；9.仪器空载调整高压时,漏电流指示表头有起始电流,均属正常,不影响测试精度.10.仪器避免阳光正面直射,不要在高温潮湿多尘的环境中使用或存放.五、注意仪器保养,操作人员离开岗位必须断开仪器电源.。

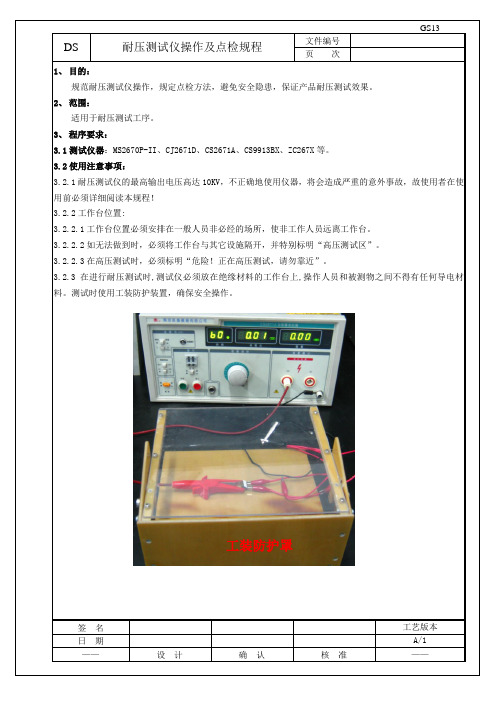

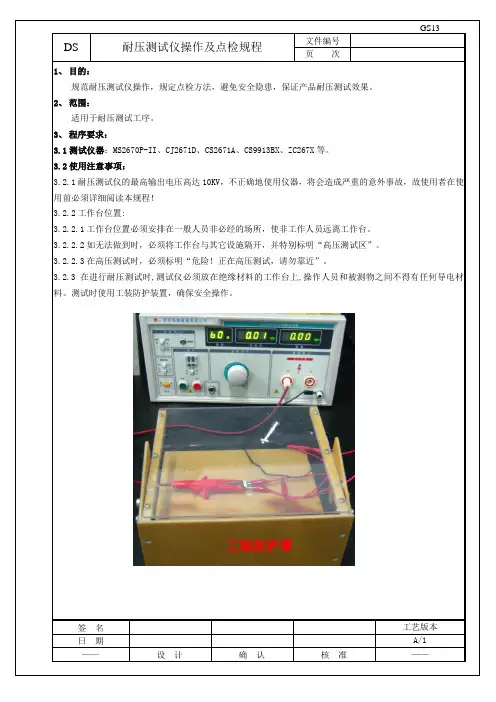

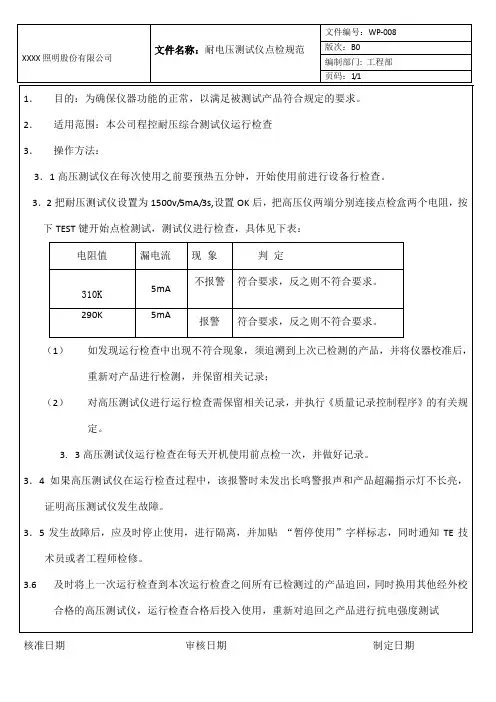

1、目的：规范耐压测试仪操作，规定点检方法，避免安全隐患，保证产品耐压测试效果。
2、范围：适用于耐压测试工序。
3、程序要求：3.1测试仪器：MS2670P-II、CJ2671D、CS2671A、CS9913BX、ZC267X等。
3.2使用注意事项：3.2.1耐压测试仪的最高输出电压高达10KV，不正确地使用仪器，将会造成严重的意外事故，故使用者在使用前必须详细阅读本规程！3.2.2工作台位置:3.2.2.1工作台位置必须安排在一般人员非必经的场所，使非工作人员远离工作台。
3.2.2.2如无法做到时，必须将工作台与其它设施隔开，并特别标明“高压测试区”。
3.2.2.3在高压测试时，必须标明“危险！正在高压测试，请勿靠近”。
3.2.3在进行耐压测试时,测试仪必须放在绝缘材料的工作台上,操作人员和被测物之间不得有任何导电材料。
测试时使用工装防护装置，确保安全操作。
工装防护罩签名工艺版本3.4面板及后盖板：3.4.1 MS2670P-II面板及后盖板：启动键复位键16.输入电源插座：插座内带5A保险丝。
17.接地端：安全保护接地柱。
3.4.2 CJ2671D面板及后盖板签名工艺版本3.6.2.3设置电压状态a.CS2671A：将“电压开关转换”按钮置于要求的测试状态，常态为AC，按下为DC。
b.CJ2671D：将“测试转换开关”按钮置于要求的测试状态，常态为AC，按下为DC。
3.6.2.4设置漏电流测试值a.CS2671A：按下“预置”开关；选择所需报警电流范围档；调节漏电流预置电位器,将漏电流调至要求的报警值；弹起“预置”开关，完成漏电流设置。
b.CJ2671D：按下“漏电流”调节按钮，将漏电流设置为要求值。
3.7 点检操作前必须确保座椅和脚下垫好橡胶绝缘垫！3.7.1仪器每天使用前进行点检，并将检测结果记录于《耐压测试仪日检记录表》。
3.7.2若发现有不合格项，应立即停止使用，并及时报维修。
3.7.3检测内容：3.7.3.1外观检查。

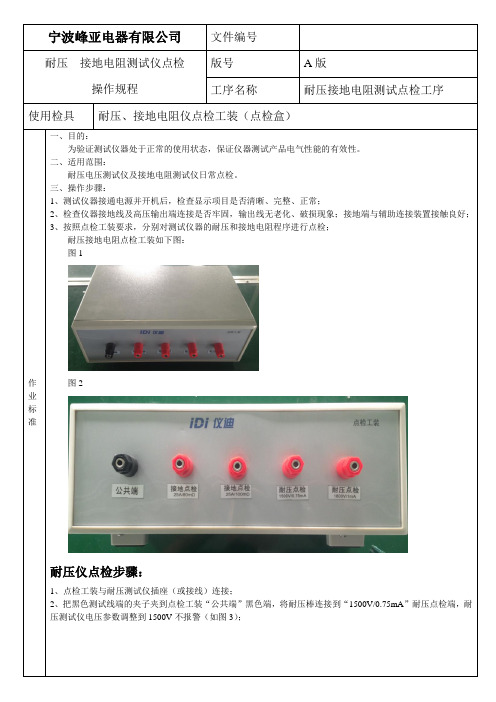

宁波峰亚电器有限公司文件编号耐压接地电阻测试仪点检操作规程版号A版工序名称耐压接地电阻测试点检工序使用检具耐压、接地电阻仪点检工装（点检盒）作业标准一、目的：为验证测试仪器处于正常的使用状态，保证仪器测试产品电气性能的有效性。
二、适用范围：耐压电压测试仪及接地电阻测试仪日常点检。
三、操作步骤：1、测试仪器接通电源并开机后，检查显示项目是否清晰、完整、正常；2、检查仪器接地线及高压输出端连接是否牢固，输出线无老化、破损现象；接地端与辅助连接装置接触良好；3、按照点检工装要求，分别对测试仪器的耐压和接地电阻程序进行点检；耐压接地电阻点检工装如下图：图1图2耐压仪点检步骤：1、点检工装与耐压测试仪插座（或接线）连接；2、把黑色测试线端的夹子夹到点检工装“公共端”黑色端，将耐压棒连接到“1500V/0.75mA”耐压点检端，耐压测试仪电压参数调整到1500V不报警（如图3）；图33、将耐压棒连接到“1800V/1mA”耐压点检端，耐压测试仪调整电压参数到1800V报警（如图4）；图44、以上2种情况具备，则表示耐压测试仪合格；5、如果耐压测试仪检验不合格，应马上停止使用，更换合格仪器。
接地电阻仪点检步骤：1、接地电阻测试仪点检工装与接地电阻仪插座（或接线）连接；2、把黑色测试线端的夹子夹到“公共端”黑色端，将红色测试线端夹到“25A/80mΩ”接地点检端，接地电阻仪电流参数调整到25A不报警（如图5）；图53、将红色测试线端的夹子夹到“25A/100mΩ”接地点检端，接地电阻仪电流参数调整到25A报警（如图6）；图64、以上2种情况具备，则表示接地电阻仪合格；5、如果接地电阻仪检验不合格，应马上停止使用，更换合格仪器。
注意事项注意事项：1、上述步骤1、2项属通用必检项目，适用于所有的检测仪器；2、在耐压点检操作时必须在坐椅或者脚下垫好橡胶绝缘垫；3、所有仪器点检完毕后，必须调整至产品检测数据组或调回至产品检测参数，恢复至常状态，才能供车间使用；4、仪器点检时，需将相应的点检数据及结果填写至《检测设备日点检表》中进行记录，并经确认后使用，记录表单由品质部归档保存。

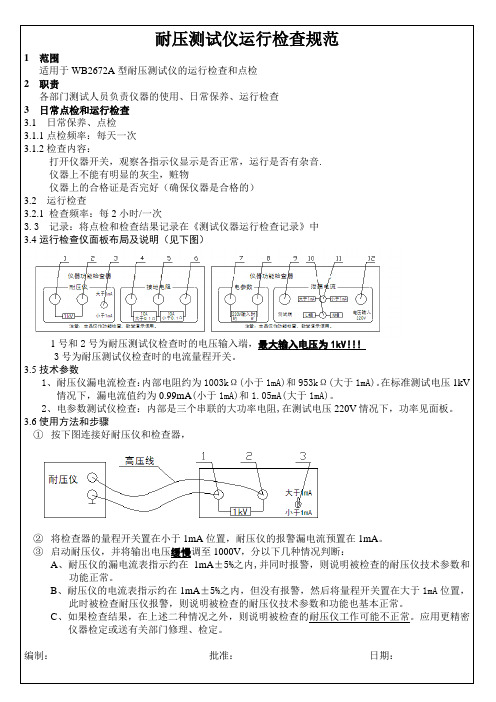

耐压测试仪运行检查规范1 范围适用于WB2672A型耐压测试仪的运行检查和点检2 职责各部门测试人员负责仪器的使用、日常保养、运行检查3 日常点检和运行检查3.1 日常保养、点检3.1.1点检频率：每天一次3.1.2检查内容：打开仪器开关，观察各指示仪显示是否正常，运行是否有杂音.仪器上不能有明显的灰尘，赃物仪器上的合格证是否完好（确保仪器是合格的）3.2 运行检查3.2.1 检查频率：每2小时/一次3.3 记录：将点检和检查结果记录在《测试仪器运行检查记录》中3.4运行检查仪面板布局及说明（见下图）1号和2号为耐压测试仪检查时的电压输入端，最大输入电压为1kV！！！3号为耐压测试仪检查时的电流量程开关。
3.5技术参数1、耐压仪漏电流检查：内部电阻约为1003kΩ(小于1mA)和953kΩ(大于1mA)。
在标准测试电压1kV情况下，漏电流值约为0.99mA(小于1mA)和1.05mA(大于1mA)。
2、电参数测试仪检查：内部是三个串联的大功率电阻,在测试电压220V情况下，功率见面板。
3.6使用方法和步骤①按下图连接好耐压仪和检查器，②将检查器的量程开关置在小于1mA位置，耐压仪的报警漏电流预置在1mA。
③启动耐压仪，并将输出电压缓慢调至1000V，分以下几种情况判断：A、耐压仪的漏电流表指示约在1mA±5%之内,并同时报警，则说明被检查的耐压仪技术参数和功能正常。
B、耐压仪的电流表指示约在1mA±5%之内，但没有报警，然后将量程开关置在大于1mA位置，此时被检查耐压仪报警，则说明被检查的耐压仪技术参数和功能也基本正常。
C、如果检查结果，在上述二种情况之外，则说明被检查的耐压仪工作可能不正常。
应用更精密仪器检定或送有关部门修理、检定。
编制：批准：日期：。
耐压测试仪检定及操作规程耐压测试仪检定及操作规程？由于在实际的耐压测试中，对于不同产品可能要求施加不同的测试电压，这就要求耐压测试系统输出测试电压是可调的。
因此了解耐压测试仪操作方法及耐压测试仪检定检定过程就十分重要。
下面鼎升电力就结合其工作原理，组成结构等方面主要来介绍便携式耐压测试仪。
1. 便携式耐压测试仪工作原理便携式耐压测试仪由高压升压回路（能调整输出所需的试验电压）、漏电流检测回路（能设置报警电流）和示值指示仪表（直接读出输出电压和漏电流值）组成见图。
在测试中，被测物在规定的试验电压作用下达到规定的时间时，耐压测试仪自动切断输出电压；一旦出现击穿，即漏电流超过设定报警电流，还会发出声光报警。
2.便携式耐压测试仪操作规程为了保证测试耐压测试仪的正常使用和使用者的安全，以及被测试产品是否符合规定的要求，特制订本操作规范。
使用方法：a．接通电源，开启耐压测试仪电源开关，开启设备；将报警漏电流、测试电压及测试时间等参数按规定设置。
b. 将被测机器与耐压测试仪低端（引出线插板）连接，高端的测试导线与被测物的地线或外壳应接触（即测试探针端）。
c. 然后按下测试探针上启动开关按钮，此时设备测试指示灯亮，输出电压表指示达到标准设定值，即已开始加电测试。
d 在设定时间内，超漏灯不亮，测被测机型为合格。
e. 如果被测机器超过设定漏电流值，则自动切断输出电压，同时锋鸣器报警，超漏灯亮，则被测机器为不合格，此时松开测试探针手柄上的启动开关按钮或按下复位键即可清除报警声，再测试时应重新按启动键。
3.耐压测试仪检定耐压测试仪检定一般是需要到所在地的地级市质监局计量技术机构进行检定，检定合格之后出合格报告就完成。
便携式耐压测试仪是一种测试电子元器件、电线电缆和电子设备等电器产品耐压性能的测量仪器，适用于各种电机、电器、仪器仪表和家用电器以及强电系统的安全耐压和漏电流的测试。
便携式耐压测试仪在电力部门，医疗单位得到广泛的使用。

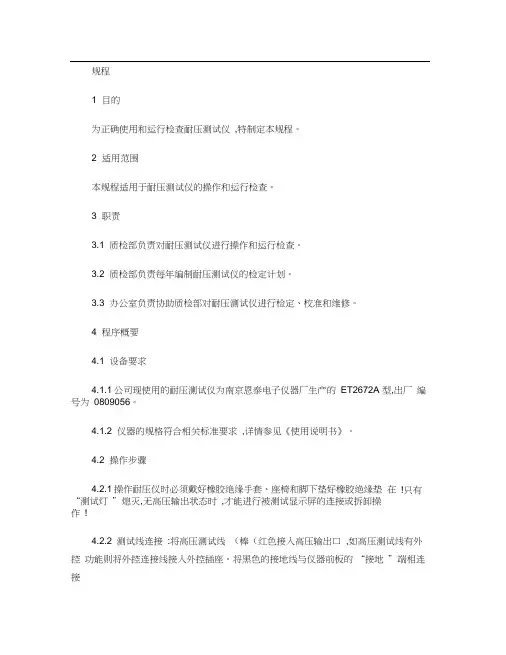

规程1 目的为正确使用和运行检查耐压测试仪,特制定本规程。
2 适用范围本规程适用于耐压测试仪的操作和运行检查。
3 职责3.1 质检部负责对耐压测试仪进行操作和运行检查。
3.2 质检部负责每年编制耐压测试仪的检定计划。
3.3 办公室负责协助质检部对耐压测试仪进行检定、校准和维修。
4 程序概要4.1 设备要求4.1.1 公司现使用的耐压测试仪为南京恩泰电子仪器厂生产的ET2672A 型,出厂编号为0809056。
4.1.2 仪器的规格符合相关标准要求,详情参见《使用说明书》。
4.2 操作步骤4.2.1 操作耐压仪时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫在!只有“测试灯”熄灭,无高压输出状态时,才能进行被测试显示屏的连接或拆卸操作!4.2.2 测试线连接:将高压测试线（棒（红色接入高压输出口,如高压测试线有外控功能则将外控连接线接入外控插座。
将黑色的接地线与仪器前板的“接地”端相连接（本线用于与被测物品相连接。
4.2.3 打开电源开关,仪器处于复位状态,输出电压旋钮应处于“0位”。
4.2.4 选择泄漏电流量程:将“预置/测试”开关按下置于预置状态,按下2mA/20mA 的泄漏电流量程开关,如泄漏电流表显示有误差,则可用平口螺丝刀对预置调节电位器进行微调，使其达到20mA。
然后将预置/测试”开关弹出置于测试状态。
4.2.5 将被测显示屏的交流地线端与仪器前板的“接地”端的黑色接线连接,被测显示屏的交流L 或N 端与仪器高压输出端的高压测试线（棒相连接。
4.2.6 按下启动按钮（测试绿灯亮起,缓慢调节输出电压旋钮,使输出电压达到1500V，并保持1~4s。
427在测试过程中，如果泄漏电流超过20mA，耐压仪将超漏报警（超漏红灯亮起并发出声音信号（蜂鸣器发出长鸣,测试绿灯熄灭,输出电压被切断,则被测产品判定为不合格,执行《不合格品控制程序》。
仪器报警后,应按下“复位”按钮,解除报警型号,方可进行下次测试。

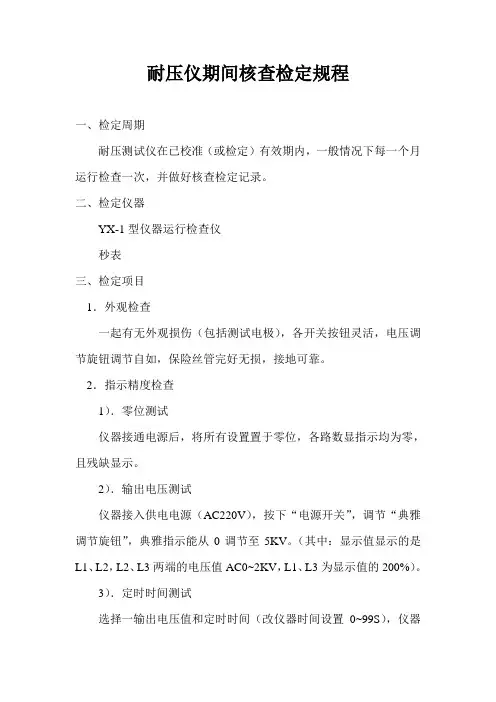

耐压仪期间核查检定规程一、检定周期耐压测试仪在已校准（或检定）有效期内，一般情况下每一个月运行检查一次，并做好核查检定记录。
二、检定仪器YX-1型仪器运行检查仪秒表三、检定项目1．外观检查一起有无外观损伤（包括测试电极），各开关按钮灵活，电压调节旋钮调节自如，保险丝管完好无损，接地可靠。
2．指示精度检查1）．零位测试仪器接通电源后，将所有设置置于零位，各路数显指示均为零，且残缺显示。
2）．输出电压测试仪器接入供电电源（AC220V），按下“电源开关”，调节“典雅调节旋钮”，典雅指示能从0调节至5KV。
（其中：显示值显示的是L1、L2，L2、L3两端的电压值AC0~2KV，L1、L3为显示值的200%）。
3）．定时时间测试选择一输出电压值和定时时间（改仪器时间设置0~99S），仪器将显示所设置的电压和时间值。
按下“测试按钮”，以期自动计时至测试完毕，电压和时间显示均会零位。
4）．漏电流测试将耐压仪的高压输出的两端分别接至运行检查仪的3，7端；将运行检查仪的2，4，5均放在标准位置，耐压仪的报警漏电流预置在10mA；启动运行检查仪，并将输出电压调至1500V；A 耐压仪的电流表指示在10mA±5%之内，（无此表不适用），并同时报警，则被检查的耐压仪技术参数和功能正常B 耐压仪的电流表指示在10mA±5%之内但没有报警，切断耐压仪电源之后将开关4放在报警位置，再打开耐压仪电源，此时耐压仪报警，则说明被检耐压仪技术参数和功能也正常C 如果上诉两种情况均无发生，则说明被检测耐压仪工作不正常，维修后方能继续使用四、注意事项测试时必须垫上绝缘橡胶，避免触电。
转换开关或接线时应选切断耐压仪的电源，检测完毕后，及时拆除耐压仪，确保安全。
五、质量记录耐压测试仪期间核查检定记录表。
耐电压测试仪检定装置操作维护规程1 设备简介CS2671A耐电压测试仪可对电压范围为[（0~10）kV]（AC/DC），漏电流范围为[（0~20/10）mA]（AC/DC）的用电设备的电压和漏电流进行测试。
2主要技术参数耐电压测试仪/CS2671CX：ACW:输出电压范围：（1.00~5.00）kV，输出最大功率100V A（5.0kV/200mA），最大额定电流20mA,电流档位2mA、20mA，输出波形失真度≤5%，电压表：范围（0~5）kV，分辨率10V.电流表：AC:0.10mA~20.0mA，分辨力2mA。
3 操作规程3.1 电源：在确定“电压调节”旋钮已置于“0”位置以后，再打开电源开关。
3.2 设定测试电压：按启动后，调节电压调节旋钮，调至所需测试电压后再按复位。
3.3 设定漏电流预置值：按漏电流旋转按钮，旋“预置调节”旋钮预置漏电流值，使之与被测物要求漏电流参考室相对于。
3.4连接被测物：在确定输出电压表指示为“0”，且“测试”灯不亮的情况下，先用测试端的导线（黑色）连接被测物。
3.5 手摇测试：a）将定时按键开关弹出，按“启动”按钮，“测试”指示灯亮，使测试电压加到被测物上；b）当测试完毕后按下“复位”按钮，切断输出电压；c）如果被测物内流过的电流大于设定的漏电流上限值，仪器判断被测物“不合格”，就会自动切断输出电压，并发出“超漏”的警报，超漏指示灯亮，发出报警声音，按下“复位”按钮，即可清除报警信号。
3.6 定时测试：a）先按手动测试方法设定测试电压，然后按“复位”；b）按下定时按键，调节定时器至所需的测试时间；c）按下“启动按钮”，“测试”灯亮，使高压加到被测物上，开始定时测试。
4维护规程4.1 电压表校准：1）把数字高压表和仪器的AC或DC输出端连接起来，按下仪器“启动”按钮。
2）调节输出电压至5kV，调节线路板上VR4或VR3电位器，使数显表上所指示的AC电压值或DC电压值为5kV。
1 目的为确保耐压测试仪功能处于正常工作状态，以保障功能测试和产品质量可靠。
2 范围适用于本公司凡是用于检验产品的耐压测试仪,其日常的操作和测试活动。
3 定义无4 职责4.1 由生产车间安排专人对耐压测试仪进行日常点检，并记录。
5 内容5.1 开启耐压测试仪,检查仪器的输出电压、漏电流和时间的显示正常。
5.2 调节输出电压为5000V,切断电流设置为1.0mA,测试时间设置为3-5秒钟。
5.3 取出耐压测试仪点检器，耐压测试仪的回路导线连接到点检器的回路端(GND)，高压输出的导线连接至点检器的通过端（OK）5.4 按下耐压测试仪的启动按钮，输出电压应指示为5000V（±5%），而漏电流指示的电流值应小于切断电流1mA（±5%），这时耐压测试仪的绿灯亮起，显示是合格，说明预警功能正常。
5.5确认后时间到自动复位，或手动按下仪器的复位按钮。
5.6 测试过程中，操作人的双脚应与大地绝缘，必须踩在操作台面下方的绝缘胶垫上。
5.7 长时间不使用仪器，应切断仪器电源，保护仪器和节省电能。
5.8 保持仪器表面清洁，测试前后的点检器和各连接线应妥善保管，避免损伤破坏。
5.9 一旦发现仪器出现异常或发生故障，必须立即停止使用，并通知线长对当下批次的产品进行标识并通知品管进行处理，故障仪器送工程计量员检修。
5.10测试仪严格依照每日一次进行点检,点检时先确认量程开关是否设定于适当位置上。
5.11测试时导线与点检器接点紧密连接,请勿加载超过点检器规定值的10%范围。
6 相关文件6.1 无7 记录表式7.1耐压测试仪日常点检记录表。
耐电压测试仪检定规程耐电压测试仪是一种用于测试电气设备或产品耐受高电压的仪器。
由于电气设备或产品在使用过程中会受到不同程度的电压冲击，因此需要进行耐电压试验以保证其安全性和可靠性。
本文将介绍耐电压测试仪的检定规程。
一、检定前的准备工作1.确认检定仪器:检定前需要确认使用的耐电压测试仪是否符合国家标准和行业标准要求，以及是否经过正规的检定和校准。
2.检定环境:检定环境应符合国家标准和行业标准要求，以确保检定结果的准确性。
3.检定人员:检定人员应具备相关的专业知识和技能，并且应经过培训和认证。
二、检定项目1.电源电压检定:检定电源电压是否符合标准要求。
2.输出电压检定:检定测试仪器输出电压是否符合标准要求。
3.波形检定:检定测试仪器输出波形是否符合标准要求。
4.漏电流检定:检定测试仪器漏电流是否符合标准要求。
5.绝缘电阻检定:检定测试仪器绝缘电阻是否符合标准要求。
6.耐压时间检定:检定测试仪器耐压时间是否符合标准要求。
7.温度检定:检定测试仪器在不同温度下的输出是否符合标准要求。
三、检定方法1.电源电压检定:使用标准电压表或万用表检定电源电压是否符合标准要求。
2.输出电压检定:将测试仪器输出电压连接到标准负载上，使用标准电压表或万用表检定输出电压是否符合标准要求。
3.波形检定:将测试仪器输出波形连接到示波器上，检定输出波形是否符合标准要求。
4.漏电流检定:将测试仪器输出电路接入标准负载，检定漏电流是否符合标准要求。
5.绝缘电阻检定:将测试仪器绝缘电阻测量端子连接到标准负载上，检定绝缘电阻是否符合标准要求。
6.耐压时间检定:将测试仪器输出电路接入标准负载，检定耐压时间是否符合标准要求。
7.温度检定:将测试仪器放置在不同温度下，检定输出是否符合标准要求。
四、检定结果1.符合标准:当检定结果符合标准要求时，检定人员应出具检定报告，并在测试仪器上贴上合格标签。
2.不符合标准:当检定结果不符合标准要求时，检定人员应记录不合格项，并进行维修或更换测试仪器。
耐压测试仪点检设备操作指引
耐压测试仪点检设备操作指引
1.0 目的
为了规范耐压测试仪点检设备操作，正确使用，确保其使用能满足产品测试要求,特制定此规定。
2.0适用范围
适用于本公司耐压测试仪点检设备的操作。
3.0 职责
品管部专人负责维护,确认及点检。
4.0定义
耐压测试仪点检工装----用于测试产品的耐压测试仪是否合格的设备。
5.0程序流程：
5.1检定环境条件：
5.1.1环境温度：5-35℃
5.1.2相对湿度：45-95%RH
5.2检定频率：白天每班次检验一次。
5.3由品管部专人作点检,使用前需检查点检设备是否在校验有效期内,如此设备已过期,请及时送检
5.4耐压测试仪点检方法：
5.4.1高压机设定：1500V，0.5mA，2秒
5.4.2耐压测试仪点检工装与耐压测试仪插座（或接线）连接，把高压棒插工装“略小于
0.5mA”位，按高压机启动键，高压机绿灯亮，不报警；再把高压棒插到工装“略大
于0.5mA”位,高压机红灯亮，报警；以上2种情况具备，则表示耐压测试仪合格。
5.5当有发现耐压测试仪不合格时,应立即向上级汇报并停止使用该台机,要求更换另外1台,并向前
追踪距合格时段止的产品,需作返工重测。
5.6耐压测试仪点检设备需保管好,不可损坏及遗失。
备注：
使用前先检查仪器的输入电压是否过高或过低,,避免引起误判的发生。
6.0相关确认检验报告：《耐压测试仪每天使用前检查记录》。
