匝间耐压测试仪校准附页

匝间耐压测试仪的使用方法
介绍
半导体耐压测试仪，是指以电路板上的半导体元件为测试对象，采用
高压电源或低压电源测试其耐压性能的仪器仪表。

耐压测试仪采用恒定、
可调、微步调整等几种调整方式，可以自动进行多次测量，以了解元件或
整块板材的抗压性能，具有测试准确、稳定可靠、操作简单等优点。

一、基本原理
半导体耐压测试仪，采用电子测试驱动技术，利用变压器的输出电压，经电压反相线路可将电压翻转，即将负电压转换为正电压，最后经过压降
线路，可得到高压驱动电压，主要应用于电路板上的半导体元件耐压实验。

二、基本结构
1.控制系统：主要由电压反相器、压降器、测试计算机等组成，它可
以满足用户测试的各种特殊需求，可自动调节和联动，实现对电路的自动
测试；
2.电源系统：利用市电输入，经变压器调整后，通过电压反相线路以
及压降器可以产生所需要的测试电压；
3.输出系统：由测试台和测试头两部分组成，测试台可以调节电压及
电流，测试头安装在测试台上，可对半导体元件进行测试。

三、操作步骤
1.准备工作：打开电源开关，将测试台上的电压调整到预设值，安装
实验板，将测试头放置在测试台上；。

耐压测试仪校准一、运行检查测试1.25KΩ标准电阻的两端与耐压仪表的地线连接。

2.打开电源，将仪表和报警泄漏电流设置为100mA3、开启仪器,用测试棒击标准电阻另一端,调整电压在3410v至3590v内仪器发出报警,则判定该仪器处于正常工作状态,若不在3410v至3590v范围内仪器报警的,则仪器工作不正常.4.运行检查中发现设备功能失效，运行检查结果达不到规定要求时，运行人员应对上次运行检查合格后所测试的产品进行重新测试，并将仪器送修二、熟悉仪器的各项性能及操作要求,应由固定岗位人员操作、非本岗位人员严禁操作.三、操作步骤:操作员的座椅和脚必须垫上橡胶绝缘垫。

只有当测试灯熄灭且没有高压输出时，才能连接或拆卸被测机器1．测试前对仪器进行校准,(方法:漏电电流5ma状态下,用700kω陶瓷电阻跨接于地线夹同高压测试棒探头之间至仪器报警为准.2.当电压表被指定为“0”且测试灯熄灭时，通过将仪表接地夹夹紧到被测机器的散热器上，连接被测机器，并按下被测机器的电源开关3.设定仪器测试条件:a、电压:3500v;b、漏电流:5ma;c、测试时间定时为:流水线生产时4秒.4.将测试棒探头紧贴电源线头的任一交流输入金属插片.5.按开始键观察测试结果。

在设定时间内，过漏光不亮，试验模型合格6.如果被测机型超过设定漏电流值,则仪器自动切断输出电压,同时锋鸣器报警,超漏灯亮,则被测机型为不合格,按下复位键即可清除报警声,再测试时应重新按启动键.四、使用注意事项:1.操作人员脚下垫绝缘橡胶垫，戴绝缘手套，防止高压触电造成生命危险；2.仪表必须可靠接地；3.在连接被测体时,必须保证高压输出“0”及在“复位”状态;4.测试时,仪器接地端与被测体要可靠相接,严禁开路;5.不要将输出地线与交流电源线短路，以免外壳内的高压造成危险；6.尽量避免高压输出端与地线之间短路，防止事故发生；7.一旦测试灯和过漏灯损坏，必须立即更换，以防误判；8.排除故障时，必须切断电源；9.仪器空载调整高压时,漏电流指示表头有起始电流,均属正常,不影响测试精度.10.仪器避免阳光正面直射,不要在高温潮湿多尘的环境中使用或存放.五、注意仪器保养,操作人员离开岗位必须断开仪器电源.。

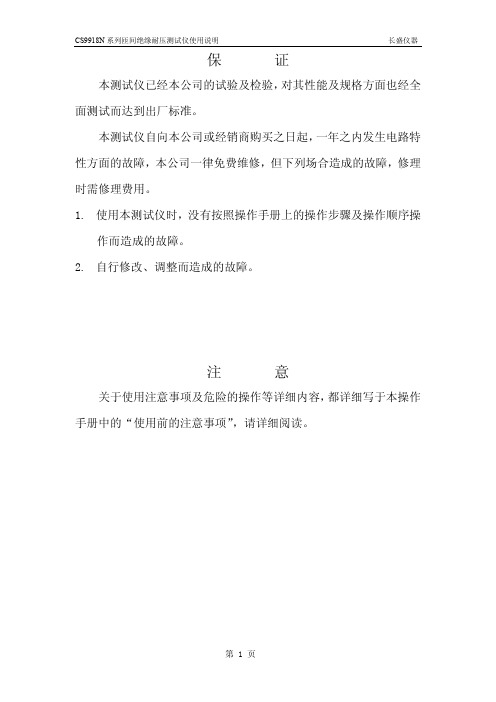

保证本测试仪已经本公司的试验及检验，对其性能及规格方面也经全面测试而达到出厂标准。

本测试仪自向本公司或经销商购买之日起，一年之内发生电路特性方面的故障，本公司一律免费维修，但下列场合造成的故障，修理时需修理费用。

1.使用本测试仪时，没有按照操作手册上的操作步骤及操作顺序操作而造成的故障。

2.自行修改、调整而造成的故障。

注意关于使用注意事项及危险的操作等详细内容，都详细写于本操作手册中的“使用前的注意事项”，请详细阅读。

第一章安全规定高电压测试前应该注意的规定和事项！！！1、一般规定●使用本测试仪以前，请先了解本测试仪所使用的相关安全标志，以策安全。

●在给本测试仪输入电源以前，请对照标牌确认输入电压是否正确。

1-----高电压警告符号。

请参考手册上所列的警告和注意说明，以避免人员或仪器受损。

2-----危险标志，可能会有高电压存在，请不要接触。

3-----机体接地符号。

本测试仪所产生的电压和电流足以造成人员伤害或触电，为防止以外伤害或死亡发生，在搬移和使用仪器时，请务必先观察清楚，然后在运行动作。

2、维护和保养1）使用者的维护为了防止触电的发生，请不要拆开测试仪的箱体。

本测试仪内部所有的零件，绝对不需使用者维护。

如仪器有异常情况发生，请与长盛仪器或其指定的经销商联系。

2）定期维护本测试仪的输入电源线、测试线和相关附件等根据使用频段定期要仔细检验和校验，以保护使用者的安全和仪器的准确性。

3）使用者的修改使用者不得自行更改仪器内部的线路和零件，如被更改，本公司对仪器的保证自动失效并且本公司不承担任何责任。

使用未经长盛仪器认可的零件或附件也不予保证。

如发现送回的仪器被修改，长盛仪器会将仪器的电路或零件修复回原来的设计状态，并收取维修费用。

3、测试工作平台（1）工作台位置工作台的位置选定必须安排在一般人员非必经的场所，使非工作人员远离工作台。

如果因生产线的安排而无法做到时，必须将工作台与其它设施隔开并特别标明“高压测试工作区”。

IDI5001匝间冲击耐压测试仪用户手册青岛仪迪电子有限公司QINGDAO IDI ELECTRONICS CO.,LTD.目录第一章简介1.1 符号和标志 (1)1.2 技术用语 (1)1.3 产品概述 (3)1.4 工作原理 (3)第二章安装与储运2.1 选择测试仪安装位置 (4)2.2 拆封和检查 (4)2.3 检查输入电源和保险丝 (4)2.4 测试仪接地 (5)2.5 操作、存储、运输环境 (5)第三章技术指标3.1 技术参数 (6)3.2 冲击试验电压峰值参考 (6)第四章结构介绍4.1 前面板简介 (7)4.2 后面板简介 (7)第五章操作说明5.1 测试前准备 (10)5.2 开机 (10)5.3 文件管理 (11)5.4 采集波形 (13)5.5 结果统计 (14)5.6 系统设置 (14)5.7 用户切换 (16)5.8帮助信息 (16)5.9高级设置 (17)第六章维护指南6.1 维护和保养 (20)6.2 简单故障处理 (20)附录 (21)请在使用本仪器前仔细阅读用户手册符合标准符合GB4706.1（IEC/EN60335-1、UL60335）、GB7000（IEC60598）、GB4943（IEC60950）、GB9706.1等国内外安规测试标准；符合JJG 795-2004、JJG1005-2005、JJG 984-2004、JJG 843-2007安规计量检定规程要求；生产许可证生产许可证号:鲁制02000083号校验及校正声明青岛仪迪电子有限公司特别声明，本手册所列的仪器设备完全符合本公司一般型号上所标称的规范和特征。

本仪器在出厂前已经通过本公司厂内校验。

校验程序和步骤是符合电子校验中心的规范和标准。

产品品质保证青岛仪迪电子有限公司保证所生产制造的新品仪器均经过严格的品质确认，同时保证在出厂一年内，如果发现产品的施工瑕疵或零件故障，本公司负责免费给予修复。

但如果使用者有自行更改电路、功能、或进行修理仪器及零件或外箱损坏等情况，本公司恕不提供免费保修服务。

YG201B-5K型匝间冲击耐压测试仪INTERTURN INSULATION TESTERVer 1.0版目录第一章概述 (2)1.1 引言 (2)1.2 主要技术指标 (2)第二章面板说明 (3)2.1 前面板 (3)2.2 后面板 (4)2.3 界面显示说明 (4)第二章操作说明 (5)3.1 注意事项 (5)YG201B-5K 匝间冲击耐压测试仪3.2 操作步骤 (5)3.3 测试方法 (5)3.3.l 测试准备 (5)3.3.2 测试方法 (5)3.3.3 单相线圈或绕组测试 (7)3.4 测试判别 (7)3.4.1 正常波形 (7)3.4.2 故障波形 (7)3.4.3 几种典型的故障波形 (8)3.5 故障判别示意表 (9)第四章成套与维修 (11)4.1 成套 (11)4.2 保修 (11)YG201B-5K 匝间冲击耐压测试仪第一章概述1.1 引言YG201A-5K型匝间绝缘测试仪采用“冲击波形比较法”，将具有规定峰值和波前时间的冲击电压交替施加于相同设计的被测件与标准件上。

通过比较两个振荡波形的差异，从而判断电机绕组匝间绝缘的好坏。

对电晕放电、局部短路、接线错误、嵌线错识、线圈平衡、相间短路等各类故障均能直观地判别。

【详见测试方法】本仪器采用可靠的测量技术与线路设计，各项性能和技术指标优于国内同类产品。

可广泛用于小型电机、分马力电机、微特电机、电动工具、变压器、继电器等产品的测试。

YG201A-5K型匝间绝缘测试仪操作简单，安全可靠，符合GB 755-87标准、JB/Z 294-87标准及JB／Z 346-89标准。

1.2 主要技术指标●脉冲峰值电压：500～5000V （100V步进）●脉冲电容：0.01 uF●波前时间：0.5 uS●测试精度：< 5%（1kV～5kV）●液晶显示：分辨率：320×240；5.1英寸；蓝底白字●功耗：90 W●工作电源：AC220V±10%，50Hz●环境温度：0℃～40℃●相对湿度：≤85%●外形尺寸：380(W)×190(H)×470(D)●重量：12.25kgYG201B-5K 匝间冲击耐压测试仪第二章面板说明2.1 前面板2.1.1 前面板示意图序号名称功能说明1 电源开关接通（ON）或断开（OFF）220V电源。

GYZJ高压匝间冲击耐压试验仪说明书武汉高亚电气有限公司一、概述GYZJ匝间耐压试验仪是采用脉冲波形比较法，以高压脉冲对电机或线圈绕组进行等效过电压模拟试验。

通过仪器显示的波形观察，对比与分析，能迅速正确的判定绕组的匝间绝缘好坏。

对匝间短路，线圈电晕放电，局部短路，接线错误，线圈平衡等均有良好的鉴别。

GYZJ匝间耐压试验仪整机电子控制线路集成化，波形显示部分采用内刻度的矩形示波管。

Y轴幅值和X轴扫描速率连续可调，直流电压和峰值电压可在数字表直读，整机各项性能和技术指标均达到国内先进水平。

由于仪器能提供较高测试冲击电压和承受较大负载能力，因此特别适用于中小型交直流电机制造厂作匝间耐压试验用。

本仪器是贯彻GB755-87，GB14711-93标准的一种新型仪器，是提高我国电机绝缘测试水平和可靠性的必不可少的手段。

GYZJ的适用范围：满足额定工作电压380V－6600V，≤500KVA的各种型号的微电机等中小型电机,高压电机及高压电机模压线圈测试。

亦满足摩托车、汽车行业等低压直流电机，起动电机，吸尘器电机及Y80—Y355电机全部适用。

二、工作原理：当线圈发生直接固体短路故障时，会形成短路匝，将明显改变线圈的电感，电容和电阻，对尚有一定绝缘程度的匝间绝缘薄弱点，在没有达到会使薄弱点击穿而暴露之前，其绕组电感，电阻和电容基本上无明显变化，因而无法观察故障。

只有当试验电压超过绝缘薄弱点的耐压值时，就会造成匝间绝缘击穿，产生火花放电，伴有放电声和臭氧，同时明显改变电感L，电容C和电阻R，因而会改变冲击试验电压波在绕组中的衰减振荡频率和衰减速率。

GYZJ匝间耐压试验仪就是以上述原理为依据，采用“脉冲波形比较法”来检验绕组对称，平衡情况的。

即将具有一定波前时间和规定峰值的脉冲电压施加于被试品和参照品上，利用脉冲电压在两者中引起的衰减波形的差异来区别电机绕组匝间绝缘故障，其差异程度反应了绕组匝间绝缘故障严重程度。

匝间冲击耐压测试仪操作规范1.设备准备1.1检查匝间冲击耐压测试仪的外观是否完好，无损坏、松动或腐蚀等情况。

1.2确认测试仪的电源线是否连接正常，并检查仪器的电源开关是否关闭。

1.3检查高压设备的接地情况，确保设备接地良好，以防止电击事故。

2.实验前的准备2.1根据被测设备的规格和要求，选择适当的电流和电压参数，并调整匝间冲击耐压测试仪。

2.2检查测试仪是否具备相应的标准和规范，并进行必要的校准和检测。

3.安全操作注意事项3.1穿戴必须的个人防护装备，包括绝缘手套、防护眼镜和防护服等。

3.2在进行测试之前，确保被测设备已断开电源，并进行安全隔离。

3.3调整测试仪的参数时，应缓慢操作，避免突然增加电流或电压造成危险。

3.4在操作过程中，严禁触碰高压元件和有导电部分。

3.5若发现仪器操作异常或异常情况，应立即停止操作，并及时检修和处理故障。

4.实验操作步骤4.1打开匝间冲击耐压测试仪的电源开关。

4.2将被测设备的线缆连接到测试仪的相应接口。

4.3根据实验要求，选择适当的测试模式和参数，并进行设置。

4.4在操作面板上设置好测试时间和电流/电压数值，并确认设置正确后，按下开始按钮，启动测试。

4.5在测试过程中，仔细观察测试数据和仪器显示情况，确保测试的稳定性和准确性。

4.6当测试时间到达或测试结果满足要求时，立即停止测试，并断开被测设备的电源。

5.实验结果和记录5.1根据实验要求，记录测试结果，包括电流、电压、时间和测试情况等。

5.2对于不合格的测试结果，应及时进行分析，并采取相应的措施进行改进。

5.3保存测试数据和记录，并按程序要求进行归档和备份。

6.仪器维护与保养6.1每次使用完毕后，应将匝间冲击耐压测试仪的电源开关关闭，并拔掉电源插头。

6.2定期对测试仪进行维护和保养，包括清洁仪器表面、检查电线和连接器是否良好等。

7.应急情况处理7.1在发生意外事故或紧急情况时，应立即按照应急处理程序进行应急停机，并尽快采取相应的措施进行处理。
