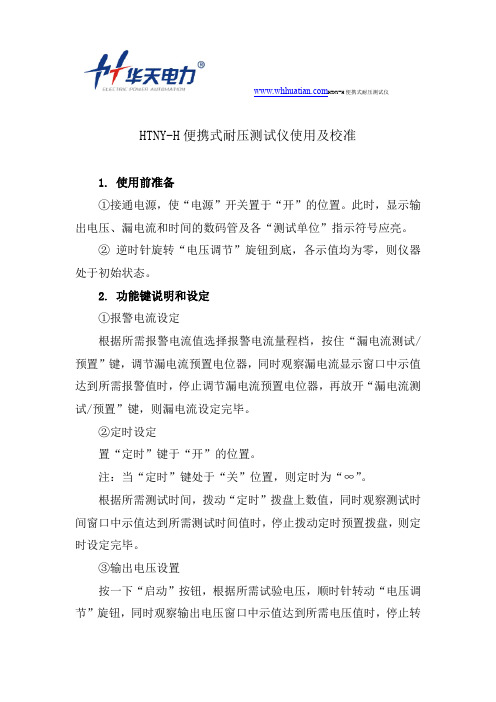

HTNY-H便携式耐压测试仪HTNY-H便携式耐压测试仪使用及校准1. 使用前准备①接通电源，使“电源”开关置于“开”的位置。
此时，显示输出电压、漏电流和时间的数码管及各“测试单位”指示符号应亮。
②逆时针旋转“电压调节”旋钮到底，各示值均为零，则仪器处于初始状态。
2. 功能键说明和设定①报警电流设定根据所需报警电流值选择报警电流量程档，按住“漏电流测试/预置”键，调节漏电流预置电位器，同时观察漏电流显示窗口中示值达到所需报警值时，停止调节漏电流预置电位器，再放开“漏电流测试/预置”键，则漏电流设定完毕。
②定时设定置“定时”键于“开”的位置。
注：当“定时”键处于“关”位置，则定时为“∞”。
根据所需测试时间，拨动“定时”拨盘上数值，同时观察测试时间窗口中示值达到所需测试时间值时，停止拨动定时预置拨盘，则定时设定完毕。
③输出电压设置按一下“启动”按钮，根据所需试验电压，顺时针转动“电压调节”旋钮，同时观察输出电压窗口中示值达到所需电压值时，停止转 HTNY-H便携式耐压测试仪动电压调节旋钮，并保持“电压调节”旋钮位置不变，按下“复位”按钮，则试验电压设定完毕。
注：在以后测试过程中，如不改变试验电压，每次测试只需按一下“启动”按钮即可。
如需改变试验电压，则重复上述步骤，读数由仪器“电压”显示窗口直接读取输出电压值。
3. 操作步骤①在确定仪器输出电压示值为“0”，测试灯“熄灭”状态下将高压测试线（红色）一端插入仪器的“交流高压”输出端，另一端与被测物的电源输入端或其他带电部件相连接。
再将另一根测试接地线（黑色）一端插入仪器的接地端并锁紧，另一端与被测物的外壳（金属）或电源输入端的地线端相连（若被测物与大地或地线相连，则仪器接地端必须与它连在一起）。
②按下“启动”按钮，“测试”指示灯亮，电压示值为当前试验电压值，漏电流示值为被测物上当前漏电流值，如被测物为合格品，试验时间一到，无声光报警声，同时仪器自动切断输出电压；如被测物在试验时间内不合格，则“报警”灯亮，蜂鸣器发出报警声，仪器自动切断输出电压，可按下“复位”按钮，消除报警。
耐压测试仪操作规程5篇【第1篇】型耐压测试仪平安操作规程1.将耐压测试仪的电源开关按下，常态为ac沟通，按下为dc直流，按下启动钮时，测试灯亮则此时仪器处于工作。
按下复位钮，测试灯灭，此时无高压输出。
设置的定时开关“开”时，为1～99秒钟内随意设定，关时为手动。
测试时切勿将dc、ac按纽按错，以免造成误差。
2．调整输出电压的大小，逆时针为小，顺时针为大，高压输出端分为dc电压输出端、ac电压输出端，下面接线柱为测试接地线。
测试原材料时，如某原材料不合格被击穿超漏，则指示灯显示超漏。
试测时有测试正常指示灯电压显示，ac/dc0～5kv，电流显示0～20ma。
严格根据标准测试及调整电压输出值。
3．本测试仪调整电钮，按下预置开关，可设定0.3ma～20ma，漏电流预置开关按下时，可设定漏电流报警值，即漏电流2/20ma档。
测试时，测试亮表示高压已启动，灯灭则高压已断开。
测试时注重漏电流档位。
4．操作时必需戴好橡胶绝缘手套，坐椅和脚垫好橡胶绝缘垫，惟独在测试灯熄灭后，无高压输出状态时，才干举行被测品衔接或拆卸操作。
人离开岗位必需关机。
【第2篇】2671型耐压测试仪平安操作规程怎么写1.将耐压测试仪的电源开关按下，常态为ac沟通，按下为dc直流，按下启动钮时，测试灯亮则此时仪器处于工作。
按下复位钮，测试灯灭，此时无高压输出。
设置的定时开关“开”时，为1～99秒钟内随意设定，关时为手动。
测试时切勿将dc、ac按纽按错，以免造成误差。
2．调整输出电压的大小，逆时针为小，顺时针为大，高压输出端分为dc电压输出端、ac电压输出端，下面接线柱为测试接地线。
测试原材料时，如某原材料不合格被击穿超漏，则指示灯显示超漏。
试测时有测试正常指示灯电压显示，ac/dc0～5kv，电流显示0～20ma。
严格根据标准测试及调整电压输出值。
3．本测试仪调整电钮，按下预置开关，可设定0.3ma～20ma，漏电流预置开关按下时，可设定漏电流报警值，即漏电流2/20ma档。
1.目的
为使检测达到预定要求，避免事故，指导检验员正确使用耐压测试仪。
2.适用范围
适用于本厂检验员作产品耐压检测
3.参考文件
3.1.使用操作说明
3.2.检定/ 校准证书
4.测试程序步骤
4.1.单一模式耐压（ACV/DCV）测试模式
4.1.1.参数的设定（参看使用操作说明4~6）
4.2.开机预热15分钟以上，以达到规格内之准确度
4.3.依待测物之客户要求，设定参数值，连接待测物装置
4.4.按下[RESET]键，准备测试，再按[TEST]，启动测试。
4.5.设定测试时间终了GOOD指示灯亮，或在未设定测试时间时未输出讯号，可判定
被测物是良品；当HI或LO及NG指示灯亮，蜂鸣器同时响起，可判定被测物为不
良品。
4.6.使用中如暂时中止，只需按下[RESET]重置键。
5.使用中注意事项
5.1.测试机可有高达5KV的高电压输出，为防触电，使用前应先戴上绝缘的橡胶手套。
5.2.电源开关被切断时，再度开启需等几秒。
千万不可把电源开关连续做开与关的动作。
5.3.当测试机正处于测试状态下，严禁去触有高压的区域。
如：待测物、测试线、探针
和输出端。
5.4.结束测试时或关掉输出时，切勿马上触摸测试品。
5.5.测试终止时，务必将电源开关切在OFF（关掉电源）。
6.设定参数的注意事项
6.1.若仪器示值与标准值有误差，需依据检定结果标准值对应仪表指示值调整参数值。
举例图示如下：
6.2 若仪器指示值与标准值无误差,则按指示值设定参数。
绝缘耐压测试仪校准方法绝缘耐压测试仪就像一个严肃的守卫，站在电气安全的大门前。
要是它不准了，那可就像守门员打瞌睡，危险随时可能溜进来。
今天咱们就来唠唠怎么给这个“守卫”校准。
你得把它想象成一个有点小脾气的家伙。
首先，校准设备得齐全，就像给大厨准备好全套厨具一样。
高精度的标准电压源和电流表那是必不可少的，它们就像是“武林高手”手中的宝剑和秘籍。
连接线路的时候，要小心又谨慎。
这线路就像是血管，接错了就像血管堵了或者接错了管道，整个系统都会“生病”。
线路得像完美的拼图一样严丝合缝地连接好标准电压源和绝缘耐压测试仪。
调整标准电压源的电压，这就像是在小心翼翼地调节一个魔法阵的能量。
稍微一动，可能就会引发“魔法爆炸”，哦，不，是测量结果的巨大偏差。
每次调整都得像走钢丝一样精确，一丁点儿差错都可能让数据像受惊的兔子一样跑得没影。
然后看绝缘耐压测试仪的读数。
如果它像个调皮的孩子乱报数，那肯定是有问题了。
这时候你就得像一个严厉的老师，给它纠正过来。
当读数和标准电压源的设定值不一致时，就像两个人对同一件事有完全不同的看法，必须找出谁是正确的。
有时候，测试仪就像一个装糊涂的老人，明明有问题就是不表现得很明显。
这时候就得进行多次测量，就像翻来覆去地检查一件宝贝有没有瑕疵一样。
不能被它的表象迷惑，要像侦探破案一样找出真相。
校准过程中要是遇到干扰，那就像突然来了一群捣乱的小怪兽。
周围的电磁场可能像魔法迷雾一样影响测量结果。
得像勇敢的骑士一样，用屏蔽措施把这些“小怪兽”赶走，让校准在一个纯净的环境下进行。
要是发现测试仪偏差比较大，调整起来就像给一个倔强的骡子套缰绳。
得按照说明书的方法，一步一步地来，不能心急，否则就像拔苗助长，只会让情况更糟。
在记录校准数据的时候，可不能像马大哈一样乱写。
数据就像宝藏地图上的标记，每一个都至关重要。
要写得清清楚楚，不然下次再校准就像在黑暗中摸索，找不到方向。
最后，当校准完成，绝缘耐压测试仪就像被重新洗礼过的士兵，又能精神抖擞地站在电气安全的岗位上了。
耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。
2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。
3. 准备好待测试的设备或产品，并确保其符合安全操作规范。
二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。
2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。
3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。
三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。
2. 打开测试仪器的电源，按照设定的参数进行测试操作。
3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。
四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。
2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。
3. 将测试结果记录并保存，作为设备安全性评估的依据。
五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。
2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。
3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。
六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。
2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。
3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。
以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。
耐压绝缘测试仪内校规程1.目的对耐压绝缘测试仪进行内部校准，确保仪表精度和适用性保持完好2范围适用于该仪器的交流耐压电压校正、交流耐压各电流校正、绝缘电阻电压校正、绝缘电阻各电阻档校正3校验基准标准高压电压表、标准交流电流表、标准电阻4环境条件室温:20～25℃5校验步骤5.1进入校正模式5.1.2按住前面板〖SET〗键，然后开启本机电源开关，液晶显示器显示：Calibration Mode〈SET〉to Select5.1.3仪器进入校正模式，放开按键，按〖SET〗键可选择校正参数项目，分别为：交流耐压电压校正、交流耐压各电流档校正、绝缘电阻电压校正、绝缘电阻各电阻档校正5.2交流耐压电压校正5.2.1按SET键，程序进入交流耐压电压校正模式，显示器显示：CALACWV=4000V〈TEST〉to Calibrste5.2.2在本仪器上的“H.V.”和被测端上街上一个能测量到6000VAC的标准高压电压表，如标准高压电表特别注明高、低端时请将高端点接到本仪器的H.V端子上，再将低端点接到本仪器的被测端上，以避免高压电压表不准确或受损伤。
5.2.3按启动键此时仪器的校正程序会自动输出一个4000VAC的电压，显示器显示：CALACWV=XXXXV〈EXIT〉to Save用面板上的▲或▼键将标准电压输入校正程序内，确认数字无误后再按〖EXIT〗键，关闭输出，保存数据。
如不保存数据则按〖复位〗键，关闭输出5.3交流耐压电流10mA档校正5.3.1按SET键，程序进入交流耐压电流10mA档校正模式，显示器显示：CALACWV=10.00mA〈TEST〉to Calibrste5.3.2将标准交流电流表和仪个100KΩ/10W的电阻串联接好，然后接到本仪器的“H.V”和被测端之间，电流表靠被测端这一端，按〖启动〗键，此时仪器的校正程序会自动输出一个1000VAC/10.00mA的电流，显示器显示：CALACW11=XX.XXmA〈TEST〉to Save用面板上的▲或▼键将标准电压输入校正程序内，确认数字无误后再按〖EXIT〗键，关闭输出，保存数据。
油耐压仪的两种校准方法耐压测试仪使用方法是预先对一批样品做漏电流试验，得到一个平均值，然后确定一个略高于此平均数的值为设定电流。
由于被测试仪器不可躲避存在着肯定的泄漏电流，因耐压测试仪使用方法是预先对一批样品做漏电流试验，得到一个平均值，然后确定一个略高于此平均数的值为设定电流。
由于被测试仪器不可躲避存在着肯定的泄漏电流，因此应当保证所设定的报警电流充足大，以免被泄漏电流误触发，同时应充足小以躲避放过不合格的样品。
在某些情况下，还可以通过设定所谓的下限报警电流来判定样品是否与耐压测试仪的输出端有接触。
交直流测试的选择测试电压，大部分的安全标准允许在耐压测试中使用交流或直流电压。
若使用交流测试电压，当实现电压峰值时，无论是正极性还是负极性峰值时，待测绝缘体都经受最大压力。
因此，假如决议选择使用直流电压测试，就必须确保直流测试电压是交流测试电压的倍，这样直流电压才可以与交流电压峰值等值。
例如：1500V交流电压，对于直流电压若要产生相同数量的电应力必须为1500×1.414即2121V直流电压。
使用直流测试电压的其中一个好处在于在直流模式下，流过耐压测试仪报警电流测量装置的是真正的流过样品的电流。
采纳直流测试的另一个好处在于可以渐渐的施加电压。
在电压加添时通过监视流过样品的电流，操可以在击穿发生前察觉到。
需要注意的是当使用直流耐压测试仪时，由于电路中的电容充电，必须在测试完成后对样品进行放电。
事实上，无论是测试电压是多少、其产品特点如何，在操作产品前对其放电都是有好处的。
直流耐压测试的不足在于它只能在一个方向施加测试电压，不能像交流测试那样可以在两个极性上施加电应力，而多数电子产品正是在交流电源下进行工作的。
另外，由于直流测试电压较难产生，因此直流测试比交流测试本钱要高。
