数字城市三维可视化技术及应用

数字城市三维可视化技术及应用

第一章 绪 论
1.1 引言
1998年1月, “数字地球”概念提出。 数字城市的概念来源于数字地球，数字城市是数字地球的重要组成部 分。 国家测绘局局长陈邦柱:把与人类生存发展有关的各种自然、社会、人 文、环境等要素数字化，按空间位置集成起来，构建数字地球、数字国家、 数字区域或数字城市，是近年来国内外科技发展的一个重要方向。 北京:“二十一世纪数字城市论坛” 2000年 上海:“亚太地区城市信息化高级论坛” 2000年 广州:“中国国际数字城市建设技术研讨会暨21世纪数字城市论坛” 2001年。 数字城市、虚拟城市、数字区域、数字行业、数字小区等纷纷出现， 城市信息化越来越广泛受到人们的重视，尽快提高城市建设与管理的数字 化、信息化水平已经成为全球性的发展热点。
三维可视化作为3D GIS的重要组成部分，它也是3D GIS区别于2D GIS的重要特征之一。开展数字城市三维地理信息系统的研究，将三位可 视化和信息查询与管理技术应用于数字城市建设中，使得人们对城市景 观现状和规划设计的描述摆脱基于二维地图和三维实物模型的表现方式， 代之以计算机三维空间表现形式，使得决策者、设计师和用户对城市景 观现状和规划设计蓝图有生动、直观的了解和更深刻的认识，从而拓宽 城市规划、设计和管理人员的视角，使城市规划、基础设施设计更加科 学化，对于城市可持续发展研究有重要意义。
1.2 研究背景及国内外研究现状
3D GIS还属正在发展、尚未成熟的技术。 笔者认为阻碍2D GIS向3D GIS的发展并急需突破的几个关键技术是： ①有效的描述真三维现象的数据结构模型; ②三维实体可视化工具; ③三维数据库管理系统（DBMS）。
1.2.1 数字城市三维可视化中数据模型的研究现状
研究数字城市三维可视化的数据模型其本质就是要研究三维空间数据模 型的理论和技术。 1、3D GIS 软件

基于三维数据可视化的解方案ppt课件

基于三维数据可视化的解方案ppt课件

RFID
RFID
1
1
1
RFID
1
1
1
1
RFID
4 开捆管理系统
本系统通过硬件与软件两大部分，实现开捆计划、计划调整、查询等功能从而达到对CKD开 捆作业的高效管理；实现LCD屏和开捆计时开关从而CKD开捆作业直观目视化与自动化的功 能。最终达到提高开捆工作效率，降低管理人员工作强度，工作进度一目了然的目的。
5 物流展示系统
物流展示系统是使用虚拟现实技术，进行外物流展示、内物流虚拟演示 以及厂区虚拟实景浏览等功能的辅助管理软件包，用于对内进行员工培 训、对外进行厂区与资料展示。
谢谢大家！
天津德勤和创科技
维护接口
三维信息 数据库
GIS信息 数据库
数据库 Browser
地理信息 SDK
Client
三维数据 Server
基于浏览器网络的船舶三维海图技术，将整个三维化的数字港口和海图集中在浏 览器上进行观察和操作无疑是一件激动人心的事情，同时也方便了最终客户对系 统的使用，最终用户不需要安装客户端软件就能使用本系统的功能，
堆场三维可视化管理系统 码头三维可视化管理系统 仓储三维可视化管理系统 行业软件系统定制
虚拟现实行业应用
三维数字可视化产品 虚拟演示 数字城市 规划演示
软硬件集成系统开发
模拟器开发 RFID系统解决方案 单片机|PLC控制 LED应用
以下着重介绍三种解决方案
1.数据三维可视化解决方案 2.三维可视化GPS海图系统
城市及区域规划
为天津市和柬埔寨政府合作项目、柬埔寨国 公省36000公顷旅游区项目制作三项内容：
真实虚拟三维化表现该旅游区开发前的现状。 东盟领导人会议会馆区规划三维展示。 300公顷起步区规划三维展示。

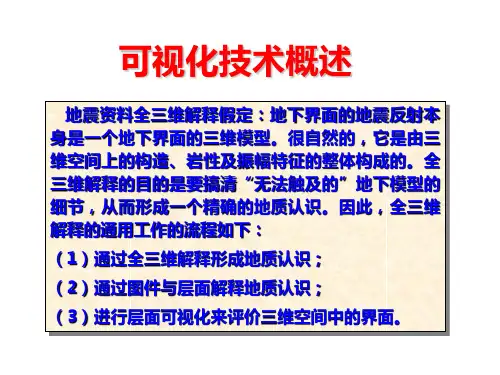

三维可视化技术(讲课)

三维可视化技术(讲课)

可
地震道
体素道
视
透
化
体素
明 度
技
术
振幅
的
基
本
原
理
地震样点与体素的转换关系 ZS暗度编辑器与地震样值的关系
输入三维数据
可
视
数据扫描
化
技
确定分析目标
术
的
设定时窗 自动追踪 选取关键层
工
作
目标区带
流
程
绘图
三 维 地 震 数 据 体 剖 面 的 动 态 预 览
三 维 相 干 数 据 体 切 片 的 动 态 预 览
。地
震
2. 地震自动解释技术
SurfaceSlice 地震解释技术 AutoPix自动拾取解释技术 体素单元自动拾取技术 多种子点体素追踪技术
SurfaceSlice 地震解释技术
该技术是Exxon石油公司的一位地质专家提出思 路，由软件公司实现并申请了专利。它是利用一系 列相邻的时间切片迭合，形成具有一定厚度的三维 数据体，并采用透视原理，将地质信息的某一事件 特征投影到一个平面上，形成带厚度概念的时间切 片，或者说是很薄的三维数据体。这样对于薄的三 维数据体的解释就会扩展到整个三维工区，对连续 的具有一定厚度的数据体进行解释，就形成了对整 个工区的全三维解释。
设计井所要钻探 的构造高部位
三 维 数 据 体 的 构 造 框 架 体 现
设计井
构造高部位的 条带状分布
以Ng1层面为 基准面剥去上覆 地层的三维地震 体的彩色显示。
从另一
个角度观察 的结果：断 层的断阶清 楚，设计井 处在Ng1的 上升盘。
设计井
插 入 过 井 剖 面 的 地 震 数 据 体 的 椅 状 显 示

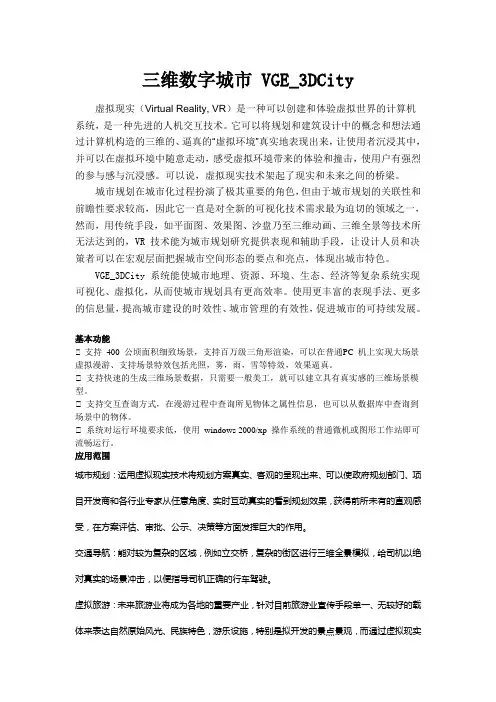

三维数字城市 VGE_3DCity

三维数字城市 VGE_3DCity

三维数字城市 VGE_3DCity虚拟现实（Virtual Reality, VR）是一种可以创建和体验虚拟世界的计算机系统，是一种先进的人机交互技术。

它可以将规划和建筑设计中的概念和想法通过计算机构造的三维的、逼真的“虚拟环境”真实地表现出来，让使用者沉浸其中，并可以在虚拟环境中随意走动，感受虚拟环境带来的体验和撞击，使用户有强烈的参与感与沉浸感。

可以说，虚拟现实技术架起了现实和未来之间的桥梁。

城市规划在城市化过程扮演了极其重要的角色，但由于城市规划的关联性和前瞻性要求较高，因此它一直是对全新的可视化技术需求最为迫切的领域之一，然而，用传统手段，如平面图、效果图、沙盘乃至三维动画、三维全景等技术所无法达到的，VR 技术能为城市规划研究提供表现和辅助手段，让设计人员和决策者可以在宏观层面把握城市空间形态的要点和亮点，体现出城市特色。

VGE_3DCity 系统能使城市地理、资源、环境、生态、经济等复杂系统实现可视化、虚拟化，从而使城市规划具有更高效率。

使用更丰富的表现手法、更多的信息量，提高城市建设的时效性、城市管理的有效性，促进城市的可持续发展。

基本功能支持400 公顷面积细致场景，支持百万级三角形渲染，可以在普通PC 机上实现大场景虚拟漫游、支持场景特效包括光照，雾，雨，雪等特效，效果逼真。

支持快速的生成三维场景数据，只需要一般美工，就可以建立具有真实感的三维场景模型。

支持交互查询方式，在漫游过程中查询所见物体之属性信息，也可以从数据库中查询到场景中的物体。

系统对运行环境要求低，使用windows 2000/xp 操作系统的普通微机或图形工作站即可流畅运行。

应用范围城市规划：运用虚拟现实技术将规划方案真实、客观的呈现出来、可以使政府规划部门、项目开发商和各行业专家从任意角度、实时互动真实的看到规划效果，获得前所未有的直观感受，在方案评估、审批、公示、决策等方面发挥巨大的作用。

交通导航：能对较为复杂的区域，例如立交桥，复杂的街区进行三维全景模拟，给司机以绝对真实的场景冲击，以便指导司机正确的行车驾驶。

BIM技术介绍图文高清PPT课件

BIM技术介绍图文高清PPT课件

是未来计算机辅助建筑设计的发展趋势。
6
文档仅供参考，如有不当之处，请联系本人改正。
BIM带来的好处
１．可视化：“所见即所得”。 • 模型三维的立体实物图形可视， • 项目设计、建造、运营等整个建设过程 可视
• 方便进行更好的沟通、讨论与决策。
２．协调性： • 各行业项目信息出现“不兼容”现象。 如管道与结构冲突，各个房间出现冷热 不均，预留的洞口没留或尺寸不对等情 况。
➢当代—— 2D到nD的表达模式 • 项目复杂性的加大，如规模的增大以及建筑系统数量和复杂性的增加等 • 缩短工期的要求（4D） • 控制造价的压力（5D）
BIM在建设项目的设计施工运营管理全过程中得到充分的重视20。
文档仅供参考，如有不当之处，请联系本人改正。
设计阶段
➢空间三维复杂形态的表达与数据共享
➢ 先进的BIM理念和解决方案，中国建设行业的高 效手段 ➢BIM面临的新一轮挑战：
BIM如何同国内的建筑市场特色相结合？
如。何。满足。国内建筑市场的特色需求？ 34
文档仅供参考，如有不当之处，请联系本人改正。
谢谢
35
8
文档仅供参考，如有不当之处，请联系本人改正。
BIM带来的好处
３．模拟性：
• 3D画面的模拟 • 能效、紧急疏散、日照、热能传导等的 模拟。
• 4D（发展时间上）的模拟 • 5D（造价控制上）的模拟 • 对地震人员逃生及消防人员疏散等日常 紧急情况的处理方式的模拟。
受风力及流体力学模拟
日照模拟
自然通风系统模拟
施工阶段29虚拟现实技术实现虚拟漫游平面图建筑模型效果图各种信息各种媒体广告形式相兲软件能耗折旧安全性预测物业使用维护调试手册物业变化前的原始信息建筑使用情冴或性能入住人员不容量建筑已用时间建筑财务方面的信息数字更新训录完工情冴承租人或部门分配家具和设备库存可出租面积租赁收入部门成本分配的重要财务数据30提供直观准确高效的奥运村空间觃划及设施奥运村物资设施数据库资产管理及物流服务等信息

02-三维空间中的数据可视化PPT

02-三维空间中的数据可视化PPT

mesh vs surf
>> [x,y]=meshgrid(-2:0.2:2); z=x.*exp(-x.^2-y.^2); >>subplot(1,2,1); mesh(x,y,z); title('mesh'); >>subplot(1,2,2); surf(x,y,z); title('surf');
数据科学基础Ⅰ
（Matlab）
东北大学
三维空间的绘图方式
使用2D绘图命令对应的3D版本 mesh网格图 surf曲面图 特殊的三维绘图 三维流场绘图
2D/3D命令对应
2D命令 plot bar barh fill
histogram
3D命令 plot3 bar3 barh3 fill3
histogram2
mesh网格图
mesh是由一系列二维线条表示三维图形，是网格状的图形
命令 meshgrid
mesh meshc meshz fmesh
功能 生成网格矩阵
网格图 网格图+基本的等高线图 网格图+零平面网格图 以函数绘制三维网格图
mesh网格图
>> [X,Y] = meshgrid(-3:.25:3); >> Z = peaks(X,Y); >> subplot(2,2,1); >> plot3(X,Y,Z); >> subplot(2,2,2); >> mesh(X,Y,Z); >> subplot(2,2,3); >> meshc(X,Y,Z); >> subplot(2,2,4); >> meshz(X,Y,Z);

三维GIS课件-三维可视化

三维GIS课件-三维可视化

2、数据动态装载
每一帧场景的渲染数据对应计算机内存中的一个 数据页，即由若干连续分布的数据块构成的一个存 储空间；
在动态渲染过程中，随着视点的移动，不断更新 数据页中的数据块；
利用多线程运行机制消减视觉“延迟”现象。
内存外数据
新增加数据
向左移动
当前数据页 被释放数据
基于分块数据的动态数据页的建立
中国地质大学（武汉）信息工程学院
（3）世界视图：以接近于人们自然的观察方式表现 具有丰富几何细节和相片质感的三维城市模型，包 括透视显示方式、立体显示方式，如下图。
（4）三维可视化体系结构
多视图显示客户端 渲染引擎 OpenGL | DirectX 渐进绘制 | 整体绘制 引擎 应用层 绘 制 层
透视显示之数据裁剪
数据裁剪的基础是逐帧计算视场的锥体裁截范围， 由视场角定义的上、下、左、右和由投影矩阵定义 的远近两个面。 进行遮挡裁剪的方法分为物方空间的裁截方法、像 方空间的裁剪方法。 复杂的裁剪方法用于识别不同的细节程度，可视空 间被划分为前景、中景、远景，分别从近到远具有 精细到粗略不同的细节程度。
三维模型集成显示
样品、矿体块 段
地形、地理底图、矿体
样品、品位模 型

三维可视化的应用
应用于城市规划领域
• 城市化的进程对城市规划提出了更高的要 求(工作量急剧上升) • 规划数据迅速增长, 传统处理方法难以胜任 数据(海量呈现) • 提高城市规划和管理的质量和效率的需要( 偏重于感性判断, 缺乏精确的定量分析)
图2. 地层的可视化
可视化分析工具
三维模型切割分析
隧道开挖模拟与漫游
虚拟钻孔
5.2 数码城市GIS的多模态可视化表示

三维可视化基础幻灯片课件

三维可视化基础幻灯片课件

Z缓存
在3D环境中，每个像素中会利用一组数据资料用来定义 像素在显示时的纵深充（即Z轴座值）在Z BUFFER所用的位 数越高，则代表该显示卡所提供的物体纵深感也越精确。一 般的3D加速卡仅能支持到16位或24位的Z BUFFER，对于普通 的3D模型而言也算是足够了，不过高级的3D卡更可支持到32 位的Z BUFFER。对一个含有很多物体连接的较复杂3D模型而 言，能拥有较多位数来表现深度感是相当重要的事情。例如 一台500公尺长的飞机，其管线之间仅相距5公分的距离，2bitZBUFFER将无法提供足够的精确性让我们从某些视角能清 楚地辨别二条管线的前后顺序。当显示卡尝试要显示这二条 管线时，它会试着一次将二个同时显示出来，因而产生令人 讨厌的闪烁现象。若使用的32位的Z BUFFER就能避免闪烁现 象发生。
MIP-MAP纹理映射
引擎用来减少纹理内存和带宽需求的另外一个技术就是 MIP－MAP。 MIP 映射技术通过预先处理纹理，产生它的多个拷贝纹理，每个相 继的拷贝是上一个拷贝大小的1/4。
使用 MIP-MAP ，还可以有效解决纹理走样问题。
多重纹理映射
相比最初来说，单一纹理映射已给整个3D真实感图形带来很大的 不同，但使用多重纹理甚至可以达到一些更加令人难忘的效果。
填充模式
平移、旋转、缩放
拾取
三维应用程序中，拾取算法的思想很简单：得到鼠标点击处的屏 幕坐标，通过投影矩阵和观察矩阵把该坐标转换为通过视点和鼠 标点击处的一条射入场景的光线，该光线如果与场景模型的三角 形相交，则获取该相交三角形的信息。
Front Buffer and Back Buffer
使用DirectX的主要的两个好处：1)为软件开发者提供硬件无关性；2) 为硬件开发提供策略。

01ArcGIS三维可视化PPT课件

01ArcGIS三维可视化PPT课件

ArcGlobe
• 高性能，连续平移和缩放 • 实时的，多分辨率的数据访问 • 直接利用Geodatabase & GIS数据 • Terrain, 栅格,和矢量 • 包括全球基础数据
3D GIS元素
旅馆模型
从MultiGen, 3D Studio, VRML, SketchUp等导入.
带纹理的 Multipatch
• 3维矢量数据，已存储有高程值可以直 接显示为三维形式
• 影像数据，从表面数据中获取高程信息
DEM数据三维显示
二维数据的三维显示
–任意的二维数据可以覆盖在3维表面上显示为 三维的形式
•以根据DEM数据实现真 实三维效果
平面数据
二维数据可以从属性中获取一个高度 • 统计数据、建筑物高度
• 以三维方式查看属性数据
• 数据转换：2D数据转换为 3D
• 根据表面生成等值线
可视性分析\剖面图
最陡坡降路径
• 生成最陡坡降路径
• Steepest descent tool
• creates a graphic on the view
• 以三维形式显示最陡坡降路径
• graphic can be viewed in 3D
可视域及可视性分析
计算坡度、坡向
属性数据三维可视化
• Feature extrusion
single attribute display
multiple attribute display
数据源
• 表面数据：
• Grid (DEM) 数据 • TIN 数据源
• 2维矢量数据，从表面数据或属性表中 获取高程信息
TGeer3orDd贴a3ai符导nDt影要as号入分b像素(a3栅析&s或拉De工格样对的要伸具式象,3素DT库i要ns素)

三维地学建模与可视化数字地形建模PPT课件

三维地学建模与可视化数字地形建模PPT课件
• 其基本思想：运用Delaunay-TIN三角网的 空外接圆性质对两个公共边的三角形组成 的四边形进行判断，如果其中一个三角形 的外接圆中含有第四点，则交换四边形的 对角线。
局部优化过程，local optimal procedure ，LOP
LOP局部优化过程
• 热点应用--三角网数字地面模型快速构建算法研究
井测量、GPS技术、钻孔勘探、物理勘探技术 2. 面方式：摄影测量、遥感技术、激光扫描技术、
集成传感技术 3. 体方式：CT扫描、3D地震技术 室内获取方式： 1.点方式：坐标量算、手扶数字化 2.面方式：扫描数字化
空间数据分类获取方法
1. 2D(x,y)： 天文测量、大地测量、工程测量、 地图数字化、遥感
6
地形图
地形曲面几何特征
DEM数据采样策略与采样方法
采样的布点原则
合成孔径雷达干涉测量数据采集方法
机载激光扫描数据采集
12
基于声波、超声波的DEM数据采集
13
实例地形图数据获取
14
15
实例数据
• 已有数据：地形地质图（mapgis工程，里 面包含等高线线数据，线数据里面不包含 属性值）
– 逼近面和实际地形曲面对应点之间满足关系式：
• 光滑性
– 光滑性和平顺性
DEM建立的一般步骤与方法
• 采用合适的空间模型构造空间结构； • 采用合适的属性域函数； • 在空间结构中进行采样，构造空间域函数
；
– 有限性，可计算性
• 利用空间域函数进行分析
规则DEM建立的基本思路
DEM内插方法
2. 地表3D(x,y,z) 与地上3D(x,y,z) ：大地测量、工程 测量、 GPS技术、地图数字化、摄影测量、激光 扫描技术 、SAR/InSAR、集成传感技术、 CT扫 描

数字城市 ppt课件

数字城市 ppt课件

快速定位：GPS与GIS技术相结合快速问题定位；
全时段
低成本
无线移动技术
GPS全方位定 位
数字城管 基础平台
GPS与GIS 问题快速定位
工作流引擎 全面协同办公
全方位
技术创新
高效
精确
高科技在城管执法工作中的运用已成为改善执法方式和提升执法 水平的必要手段！
数字城管新模式－管理创新
❖ 万米单元网格管理 ❖ 城市部件管理 ❖ 城市事件管理 ❖ 双“轴心”管理体制 ❖ 信息移动采集 ❖ 完善评价体系
契
内完成三分之一或二分 之一试点城市
机
发展中省份，推广
到
数字城管取得突破，至 少是省会城市、大城市
来
获得推广
未来5年 时间
技术发展为管理变革创造条件
Digital City
全面移动办公：地图浏览、拍照、录音、摄像等常用功能；
协同办公：信息采集、工作流、GIS三大平台相结合，公文和案卷处理；
监控预警：领导巡查、分级监控、统计查询、事件预警；
三层 交换机
汇东高新区 协同工作网络
通讯 服务器
应用 服务器
WEB 服务器
数据库 服务器
数据库 服务器
磁盘 阵列
Digital City
数字城管系统功能视图
Digital City
公众举报
城管通
WEB E-Mail
短信 IVR
问题上报 信息提示
部件更新 数据同步
任务列表 公共信息查询
地图浏览 短信呼叫
数字城管系统－双轴心的业务处理流程
Digital City
1.信息收集
2.案卷建立
3.任务派遣
4.任务处理

三维数据可视化平台PPT演示

三维数据可视化平台PPT演示

三维数据可视化平台
三维数据可视化平台具 有严谨并开放的技术架构， 主要由四大部分组成：数据 层、平台层、支撑层和应用 层。
三、平台架构
Morxeen 平台技术架构图
Morxeen 平台数据流框架图
三维数据可视化平台
三、平台架构
第一层：数据层 针对来源、分辨率、精度、描述形式、关注范围不同的海量多元混杂数据， 提供：数据接入 / 数据预处理 / 数据归类 / 数据管理 / 数据显示等基础服务。
三维数据可视化平台
平台应用
六、平台应用
气象水文局天气预报数据会商系统
三维数据可视化平台
平台应用
六、平台应用
某作战指挥中心演示系统
三维数据可视化平台
平台应用
六、平台应用
在线集群日志流数据的可视化系统
三维数据可视化平台
平台应用
六、平台应用
武汉市数字城市工程项目（国家863计划）
三维数据可视化平台
✓ 数据存储能力的拓展
数据的存储方式经历了从PC、 磁盘阵列、大型机到分布式存 储的巨大变化，更拉动着数据 向更高的量级飙升。
三维数据可视化平台
2、种类繁多
数据类型繁多，是大数据区别于传统数据的新特性。
一、大数据时代
✓ 小数据时代，结构化数据为主
一张通俗的二维表格就能成为数 据仓库，结构化数据是其主要数 据形式，类型简单，管理容易。
三维数据可视化平台
功能概括
四、功能概括
大数据分析、指挥、决策功能 在广泛进行各种数据挖掘的同时，积累并归纳 事物发展变化的普遍共性和特殊规律特征，在 此基础上建立事件产生、发展、变化、关联等 的一系列分析模型，通过对新数据的感知与比 较分析，预见性地给出未来数据发展趋势，实 现事件预测。 预测性的分析能力为决策者提供了预知、预判 和预案支持，满足了大数据时代高实时性决策 的需求，是决策方式的革命。

GIS在数字城市中的应用PPT课件

GIS在数字城市中的应用PPT课件
5
数字城市
1、数字城市的定义 数字城市是指城市规划建设与运营管理以及城
市生产与生活活动中，利用数字化信息处理技术和网 络通信技术，将城市的各种数字信息及各种信息资源 加以整合并充分利用。
6
美国田纳西州数字地理信息系统
7
2、数字地球与数字城市的关系
数字城市源于数字地球，城市作为信息产生、 应用、辐射最重要的枢纽，又是维系数字地球 框架的重要节点。数字城市是一个不断发展和 演绎的理念，广义的数字城市是指城市信息化， 它涉及城市信息化的方方面面；狭义的数字城 市是指空间信息为基础的城市地理信息系统。
#
16298 - 29906
#
29906 - 54633
#
54633 - 97668
#
97668 - 178236
#
178236 - 750000
#
750000 - 1310000
#
1310000 - 5779820
###
#
#
#
#
#
#
#
#
# ##
#
#
N
#####
## #
##
#
##
### # ###
# ##
23
“数字上海”空间信息基础数据平台的主要内容
➢ 上海地形框架要素库（包括道路、铁路、河流及道路中心线） ➢ 1：5万数字化遥感信息库（600dpi扫描分辨率） ➢ 数字化城市基本地理统计单元信息（包括街道、路段、道路
交叉点） ➢ 上海行政区划图库（包括市、县区、街道乡镇） ➢ 人口统计分布信息
作为基础数据平台，它覆盖了上海市全部地域的空间信 息基础数据，作为地理空间基础框架，它提供了上海城市统 一参照的定位标志，基础数据平台的这种功能是其它系统无 法替代的。

数字城市三维可视化技术及应用

数字城市三维可视化技术及应用
优点:利用纹理信息丰富的图像去取代几何实体模型，从而以较小的数据量 构建较为真实的三维景观。
缺点：交互性较差、真实感不强以及与3DGIS数据库关联较困难。
3．基于图形与基于图像相结合的三维景观建模技术 综合基于图形与基于图像两种三维景观建模技术，充分利用两者的优势，
在不损耗系统绘制性能的基础上，构造既具有高度真实感的三维景观，又可方 便地构建三维实体对象之间的拓扑关系，与GIS数据库系统相关联，以构成成 熟的3D GIS系统，是目前发展的趋势。
1.2.3 数字城市3D GIS 中的多库一体化技术
数字城市涉及的数据复杂，既包含多元、海量的空间数据，还包括各种各 样的非空间数据。由于数据的来源广泛，种类繁多、变化快、结构复杂，需要 采用多个数据库进行管理，因此需要针对数字城市的数据特点，使用先进的多 库一体化管理技术，并使不同的数据库之间能有机结合，充分实现数据的共建 共享，提高数据的利用效率和利用价值。
借鉴二维矢量结构GIS和三维几何造型理论，结合矿山与地质领域的应 用特点，提出了三维矢量结构GIS的结点、边、环、曲面片、体之间的五 组拓扑关系。以“界面引入－体划分”这一方法来动态建立与维护这五组 拓扑关系，并用一颗“界面－体二叉树”来记录这一过程中界面与体之间 的关系[Li 97]。
.武汉测绘科技大学的龚健雅，夏宗国
数字城市
数字城市是信息时代、知识经济、全球城市化发展的必然要求， 它是现代化城市发展建设与管理的科学总称。
数字城市三维可视化技术
•研究背景
• 数字化 • 智能化
现代化城市管理
数字城市
• 核心技术：数字城市三维可视化
• 应用： ·城市规划
·基础设施建设
·可持续发展
· ………… • 相关技术支持

重大社2024《三维建模可视化表现》教学课件项目二 建筑物效果图制作
