液压油缸标准尺寸表

甘肃大型液压油缸标准
甘肃大型液压油缸标准如下：
一般按按JB/JQ20302执行，同时能参考的标准有GB2879 液压缸活塞和活塞杆动密封沟槽型式、尺寸和公差； GB6578液压缸活塞杆用防尘圈沟槽型式、尺寸和公差；GB7938 液压缸及气缸公称压力系列。

1、表面验收：检查油缸表面是否有明显裂纹或碰撞痕迹，各油口是否有防护密封板，油口丝牙是否有损坏，对紧固螺栓进行二次紧固。

2、试运转：被试液压缸在空负载工况下全行程往复动作 5 次以上，检查活塞动作是否平稳，活塞杆是否有划痕拉伤，可见密封是否有破损。

3、最低启动压力：空载工况下，被试缸无杆腔通入液压油，溢流阀从零开始逐渐升压，观察压力表，记录被试缸活塞杆在启动时的最低启动压力。

4、耐压试验：将被试缸的活塞分别停留在行程两端（不能接触缸盖）。

当额定压力≤ 16MPa 时，调节溢流阀使试验腔的压力为额定压力的 1.5 倍；当额定压力＞ 16MPa 时，调节溢流阀使试验腔的压力为额定压力的 1.25 倍保压 10min 。

5、全行程检查：使被试缸的活塞分别停留在行程的两端位置。

测量全行程长度是否在使用标准范围内。

Y-HG1液压缸样本Y-HG型冶金设备用标准液压缸 1Y-HG型冶金设备用标准液压缸共有34种规格，68个品种，缸径40,320mm。

1 技术特点1.压力:本标准缸为E、G两种压力极。

E极适用于,6.3MPa,16Mpa压力范围的液压缸(简称E级油缸)。

G极适用于,缸) 16MPa,25MPa压力范围的液压缸(简称G极油2.密封:E级油缸采用结构简单，耐磨性好的YX型聚胺脂密封圈和适用范围宽的YX型橡胶密封圈。

G极油缸采用耐高压，密封可靠的V型组合密封圈。

3.防压:本液压缸均采用聚胺脂或丁腈橡胶无骨架式防尘圈。

4.适用介质:液压油、机械油、乳化液。

(不适用于磷酸脂)oo5.适用温度:-40C,+180C。

6.结构:本标准缸共有17种缸径(40、50、63、80、90、100、110、125、140、150、160、180、200、220、250、280、320)，按两种速比(1.46、2)组成34种规格;分成带间隙缓冲两种结构。

上述34种规格组成68个品种，便于用户任意选用。

7.安装连接:符合国际标准ISO6020/1- 1981中系列液压缸安装连接尺寸。

不同缸径均有基本型，前、后长方法兰，前、后方法兰，前、后圆法兰，前、中、后销轴，头部单耳环;轴向、径向脚架共13种安装型式(详见型号说明及附表)。

除轴向脚架型外，安装连接尺寸均符合ISO6020/1-1981。

杆端螺纹亦符合GB2350-80规定。

1.型号说明中凡标有?号的目前暂按非标准处理。

2.压力分级E16MPa可适用6.3MPa,16MPa之间使用者只需填写E即可。

3.安装连接形式除中间销轴需在型号上注明1的具体尺寸外,其余按表上符号填写即可,外连尺寸请参考表5,17。

4.如需要间隙缓冲请填写H符号，如果不填H符号则接无缓冲交货。

5.行程请按行程系列表4中的分档填写。

用户也可以自行确定行程。

6.对液压缸的工作介质、适用温度、试验、外表涂漆、包装等有特殊要求者务请注明，末注明特殊要求者一律按标准交替。

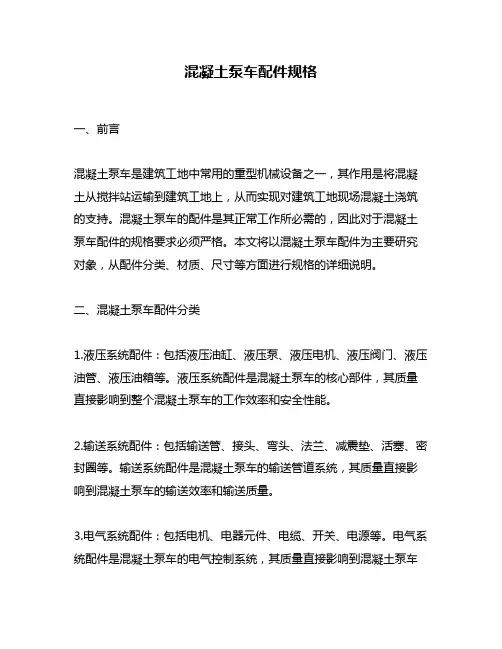

混凝土泵车配件规格一、前言混凝土泵车是建筑工地中常用的重型机械设备之一，其作用是将混凝土从搅拌站运输到建筑工地上，从而实现对建筑工地现场混凝土浇筑的支持。

混凝土泵车的配件是其正常工作所必需的，因此对于混凝土泵车配件的规格要求必须严格。

本文将以混凝土泵车配件为主要研究对象，从配件分类、材质、尺寸等方面进行规格的详细说明。

二、混凝土泵车配件分类1.液压系统配件：包括液压油缸、液压泵、液压电机、液压阀门、液压油管、液压油箱等。

液压系统配件是混凝土泵车的核心部件，其质量直接影响到整个混凝土泵车的工作效率和安全性能。

2.输送系统配件：包括输送管、接头、弯头、法兰、减震垫、活塞、密封圈等。

输送系统配件是混凝土泵车的输送管道系统，其质量直接影响到混凝土泵车的输送效率和输送质量。

3.电气系统配件：包括电机、电器元件、电缆、开关、电源等。

电气系统配件是混凝土泵车的电气控制系统，其质量直接影响到混凝土泵车的电气控制效率和安全性能。

4.机械系统配件：包括转盘、齿轮、轴承、齿轮箱、链条、轮胎、液压缸等。

机械系统配件是混凝土泵车的机械传动系统，其质量直接影响到混凝土泵车的机械传动效率和安全性能。

三、混凝土泵车配件材质1.液压系统配件材质：液压油缸采用高强度镀铬钢材，液压泵和液压电机采用铝合金材质，液压阀门采用不锈钢材质，液压油管采用高压热塑性塑料材质，液压油箱采用碳钢材质。

2.输送系统配件材质：输送管采用优质合金钢材质，接头和弯头采用不锈钢材质，法兰和减震垫采用高强度碳钢材质，活塞和密封圈采用优质聚氨酯材质。

3.电气系统配件材质：电机采用铝合金材质，电器元件采用优质塑料材质，电缆采用高强度铜芯材质，开关和电源采用不锈钢材质。

4.机械系统配件材质：转盘和齿轮采用优质合金钢材质，轴承采用进口滚动轴承，齿轮箱采用铝合金材质，链条采用高强度碳钢材质，轮胎采用耐磨橡胶材质，液压缸采用高强度镀铬钢材质。

四、混凝土泵车配件尺寸1.液压系统配件尺寸：液压油缸长度为1.5米，直径为120毫米，液压泵和液压电机尺寸为400毫米×300毫米×200毫米，液压阀门尺寸为200毫米×150毫米×100毫米，液压油管直径为50毫米，壁厚为5毫米，液压油箱容积为300升。

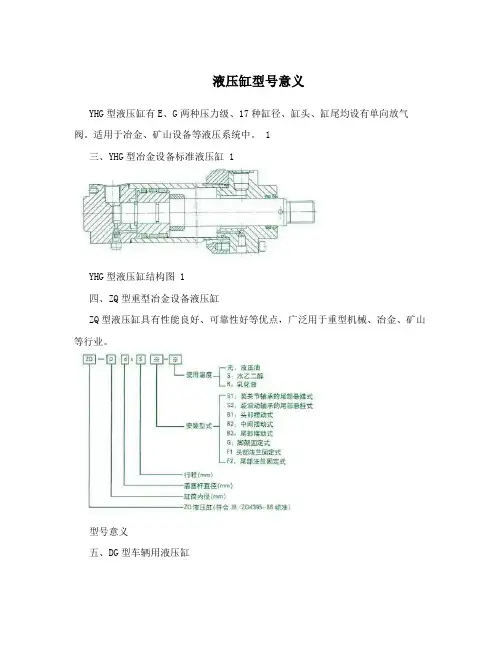

液压缸型号意义YHG型液压缸有E、G两种压力级、17种缸径、缸头、缸尾均设有单向放气阀。

适用于冶金、矿山设备等液压系统中。

1三、YHG型冶金设备标准液压缸 1YHG型液压缸结构图 1四、ZQ型重型冶金设备液压缸ZQ型液压缸具有性能良好、可靠性好等优点，广泛用于重型机械、冶金、矿山等行业。

型号意义五、DG型车辆用液压缸DG型车辆用液压缸为双作用单活塞杆液压缸，一般采用拧入式缸头与捍接缸底结构，具有重量轻、拆装简便等优点，工作压力?16MPa。

主要用于车辆、工程机械，起重运输机械、矿山机械及其它机械的液压传动系统中。

型号意义六、RG型拉杆式液压缸RG型拉杆式液压缸结构紧凑、重量轻。

安装形式多样，并容易变换、易装易拆、零件通用化高、维修方便，具有轻量化、适用化、可靠性高等特点。

广泛用于轻工、纺织、橡塑、冶金、化工、矿山、行走机械等液压传动系统中。

型号意义二、HSG型工程用液压缸HSG型工程用液压缸为单活塞杆双作用式液压缸，主要用于各种工程机械、起重机械、运输机械、船舶机械、冶金矿山机械及工程车辆的液压传动系统中。

JB2162-77系列液压缸技术参数1、适用范围:本标准油缸适用于额定压力，P?16MPa，周围介质温度为-20,+80?的冶金设备重型机械，亦可用于其它行业之中。

2.基本参数: 见表额定压力 MPa 活塞行程缸径活塞面积活塞杆活塞杆端活塞杆直径S mm D 面积有效面积 6.3 10 16 dmm 222mm Acm A1cm A2cm 最小最大推力拉力推力拉力推力拉力 50 50 500 28 19.64 6.16 13.48 1240 850 1960 1350 3140 216063 60 630 35 31.17 9.62 21.55 1960 1357 3117 2155 4990 3450 80 80 800 45 50.27 15.8 34.37 3160 2170 5030 3440 8000 5500 100 100 1000 55 78.54 23.79 54.78 4950 3450 7850 5480 12570 8760 125 125 1250 70 122.7 38.48 84.22 7725 5320 12270 8420 19630 13500 160 160 1600 90 201.0663.62 137.44 12670 8660 12670 13740 32170 22000 200 200 2000 110 314.2 95.03 219.17 19790 13800 19790 21920 50270 35000 250 250 2500 140 490.87 153.94 336.93 30925 30925 30925 33693 78540 53910型号意义JB2162 × -安装形式缸盖连接方式机械工业部标准油缸直径行程 G-脚架B-中间S-尾部2-法兰 1-杆接式固定式摆动式悬挂式式DG型车辆用液压缸1、型号说明DG - J C - E1活塞杆联接形式单活塞双作用液压缸重型活塞杆液压缸内径压力等级:8,16MPa 安装方式:单耳环式 L:螺纹式 E:耳环式液压缸内Φ M L Φ2×H2 2-Φ1 R×H1 2-Φ3 2-M1 F H P Q S S1 径D50 70 M24×1.5 33 56×40 20 25×28 30 M18×1.5 52 15 32 65 242 272 63 83 M30×2 36 60×60 32 30×40 35 M22×1.5 67 15 35 70 272 310 80 102 M42×2 42 80×75 40 40×50 35 M22×1.5 70 15 50 85 308 359 110 127M48×2 62 100×95 50 50×63 45 M27×2 81 20 60 102 369 427 110 140M56×2 70 115×105 55 55×75 45 M27×2 85 20 65 118 404 472 125 159M64×3 73 124×118 63 62×80 45 M27×2 90 20 70 129 421 486 140 168M72×3 75 130×125 65 71×80 55 M33×2 95 20 80 144 460 540 150 185M80×3 80 140×135 70 80×85 55 M33×2 101 20 81 145 481 565 160 194M80×3 85 160×145 80 90×95 55 M33×2 115 20 90 168 528 613 180 219M90×3 95 179×160 90 100×105 65 M42×2 126 20 105 185 606 716 200 245 M100×3 105 184×170 100 100×120 65 M42×2 157 20 110 200 680 800 220 273 M110×3 112 200×120 100 200×120 65 M42×2 157 20 120 200 693 811 250 299 M125×4 125 220×130 110 110×136 65 M42×2 157 20 130 210 716 831320 402 M160×4 166 280×170 140 140×176 70 M48×2 200 24 160 264 847 1017YG、Y-HG1液压缸系列液压缸活塞的理论输出推力和拉力输出推力KN 输出推力KN 缸速度活塞杆直径径工作压力MPa 工作压力MPa 比φ mm mm 6.3 8 10 12.5 16 6.3 8 10 12.5 161.25 18 6.31 3.01 10.02 12.53 16.04 40 7.29 10.05 12.57 15.71 20.111.46 22 4.88 7.01 8.77 10.96 14.022 28 4.04 5.12 6.41 8.01 10.251.25 22 9.98 12.67 15.83 19.79 25.34 50 12.37 15.71 19.63 24.5431.42 1.46 28 8.49 10.78 13.47 16.84 21.572 35 5.96 7.57 9.45 11.82 15.131.25 28 15.76 20.01 25.01 31.26 40.04 63 19.64 24.94 31.17 38.97 49.88 1.46 35 13.22 16.80 20.99 26.25 33.592 45 9.62 12.22 15.27 19.09 24.431.25 35 25.26 32.07 40.09 50.11 64.14 80 31.67 40.21 50.27 62.83 80.42 1.40 45 21.65 27.48 34.36 42.95 54.972 55 16.15 20.51 25.64 32.04 41.011.25 45 39.46 50.11 62.64 78.72 100.21 100 49.48 62.83 78.54 98.17 125.66 1.46 55 33.98 43.13 53.91 67.38 86.252 70 25.23 32.04 40.06 50.34 64.091.25 55 61.79 78.47 98.09 122.61 156.94 125 77.31 98.17 122.72153.40 196.35 1.46 70 53.07 67.38 84.24 105.29 134.772 90 37.23 47.27 59.10 73.37 94.561.25 70 102.42 130.06 162.58 203.22 260.12 160 126.67 160.85 201.06 251.33 321.70 1.46 90 86.59 109.96 137.44 171.81 219.912 110 56.80 84.82 106.03 132.54 169.64注:实际选用时负载率取50-70%缸内径标准行程备注4050 63 40、50、63、80、100、125、160、最长行程一般不超过 80 200、250、320、400、500、630、缸内径的10倍 100 800、1000、1250、1600 125 160\YG、Y-HG1液压缸系列1、图形符号2、YG系列双作用单活塞杆标准液压缸主要技术参数额定压力:6.3MPa ;16MPa 耐压:额定压力的150%最低启动压力:0.3MPa温度范围:-10,+80?极限速度:300mm/s工作介质:矿油型液压油3、型号说明YG - ? D / d × ? ? ?压力等级安装方式附加装置缸内径杆径行程 MF1:前MF2:后MF5:前MF6:后H:有缓无缓液压缸 C:6.3MPa J:基本MP3:后MS1:端MT4:中间销 mm mm mm E: 16MPa 端矩形端矩形端方形端方形法冲冲省型端单耳环部角架轴法兰法兰法兰兰略YG、Y-HG1液压缸系列冶金设备用Y-HG1系列双作用单活塞杆型标准液压缸1、主要技术参数:额定压力:6.3MPa ; 16MPa耐压:额定压力的150%最低启动压力:0.3MPa温度范围:-40,+80?极限速度:300mm/s工作介质:液压油、机械油、高水基乳化液2、型号说明:Y - HG1 - ? D / d × ? L ? - ? L ?双压力等极安装方式附加工作介质作装置用油冶活缸杆口 F3: F4: 金塞内杆行端E: 螺前后J1:无液杆径径程外J:F1:F2:F5:F6:尾H:O: W: 纹端端Z2:轴缓机压第mm mm mm 螺C: E: 基前端后端前端后端部有液乳连圆圆中间向冲械缸一纹 6.3MPa 16MPa 本矩形矩形方形方形单缓压化接形形销轴角省油种型法兰法兰法兰法兰耳冲油液法法架略类环兰兰型YZ系列液压泵站1、型号注释YZD B 2.5 63 单吸叶片泵 L 上置立式 C 6.3 L 冷却器 100S 名额 E 16 160 双联叶片泵油箱称定辅助装F 20 250 容量 X 蓄能器代 W 上置卧式压 B 置 400 升变量叶片泵号力 630 H 32 G 加热器 MPa C 齿轮泵 S 1000 旁置式 E 柱塞泵2、外形尺寸1-液压泵 2-溢流泵 3-卸荷阀 4-单向阀型号YZL-63D YZL-63S YZL-100D YZL-100S YZW-100B YZL-160D YZL-160S YZW-160B YZL-250D YZL-250S YZW-250B YZW-220S YZW-400D YZW-400S YZW-400B YZW-630 尺寸mmA 690 690 710 710 710 840 840 840 970 970 970 970 1190 1190 1190 1490B 470 470 530 530 630 620 620 720 720 720 830 830 920 920 920 1050H 800 800 990 1010 830 1040 1040 880 1130 1130 960 960 980 980 980 10503、用途液压泵站由油箱、泵装置、液压集成系统及其它附件组成。

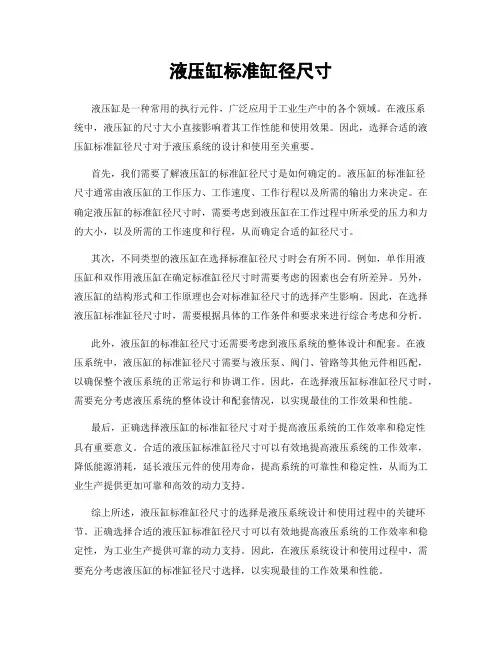

液压缸标准缸径尺寸液压缸是一种常用的执行元件，广泛应用于工业生产中的各个领域。

在液压系统中，液压缸的尺寸大小直接影响着其工作性能和使用效果。

因此，选择合适的液压缸标准缸径尺寸对于液压系统的设计和使用至关重要。

首先，我们需要了解液压缸的标准缸径尺寸是如何确定的。

液压缸的标准缸径尺寸通常由液压缸的工作压力、工作速度、工作行程以及所需的输出力来决定。

在确定液压缸的标准缸径尺寸时，需要考虑到液压缸在工作过程中所承受的压力和力的大小，以及所需的工作速度和行程，从而确定合适的缸径尺寸。

其次，不同类型的液压缸在选择标准缸径尺寸时会有所不同。

例如，单作用液压缸和双作用液压缸在确定标准缸径尺寸时需要考虑的因素也会有所差异。

另外，液压缸的结构形式和工作原理也会对标准缸径尺寸的选择产生影响。

因此，在选择液压缸标准缸径尺寸时，需要根据具体的工作条件和要求来进行综合考虑和分析。

此外，液压缸的标准缸径尺寸还需要考虑到液压系统的整体设计和配套。

在液压系统中，液压缸的标准缸径尺寸需要与液压泵、阀门、管路等其他元件相匹配，以确保整个液压系统的正常运行和协调工作。

因此，在选择液压缸标准缸径尺寸时，需要充分考虑液压系统的整体设计和配套情况，以实现最佳的工作效果和性能。

最后，正确选择液压缸的标准缸径尺寸对于提高液压系统的工作效率和稳定性具有重要意义。

合适的液压缸标准缸径尺寸可以有效地提高液压系统的工作效率，降低能源消耗，延长液压元件的使用寿命，提高系统的可靠性和稳定性，从而为工业生产提供更加可靠和高效的动力支持。

综上所述，液压缸标准缸径尺寸的选择是液压系统设计和使用过程中的关键环节。

正确选择合适的液压缸标准缸径尺寸可以有效地提高液压系统的工作效率和稳定性，为工业生产提供可靠的动力支持。

因此，在液压系统设计和使用过程中，需要充分考虑液压缸的标准缸径尺寸选择，以实现最佳的工作效果和性能。

油缸型号和规格尺寸1. 简介油缸是一种常见的液压执行元件，主要用于产生线性运动力和实现机械部件的定位、夹紧等功能。

在液压系统中，根据需要选择合适的油缸型号和规格尺寸是非常重要的。

2. 油缸型号分类根据不同的操作方式和结构特点，油缸可以分为多种型号，包括单作用油缸、双作用油缸、活塞杆无杆腔油缸、带杆腔油缸等。

2.1 单作用油缸单作用油缸是最基本的油缸类型之一，其通过液压力推动活塞向一个方向运动，而返回运动则依靠外力（如弹簧、重力等）完成。

2.2 双作用油缸双作用油缸能够实现双向运动，通常由一个或两个油口控制进油和排油。

在进油口通油时，油液施加在活塞的两侧，从而实现双向运动。

2.3 活塞杆无杆腔油缸活塞杆无杆腔油缸是一种专门用于特殊工况的油缸。

它的活塞杆腔不含有活塞杆，可以有效避免介质进入活塞杆腔的问题，适用于一些特殊的工艺要求。

2.4 带杆腔油缸带杆腔油缸是最常见的油缸类型之一，在油缸的两端都设置有杆腔和无杆腔。

它通常通过活塞杆连接外部的负载，实现线性运动，并能输出相应的力。

3. 油缸规格尺寸选择选择合适的油缸规格尺寸需要考虑以下几个方面：3.1 承载力需求首先需要根据实际应用中所需的承载力来选择油缸的规格尺寸。

一般来说，承载力需求越大，油缸的规格尺寸也需要相应增大。

3.2 工作压力工作压力也是选择油缸规格尺寸的重要因素之一。

较高的工作压力需要选择具有较高额定压力的油缸，以确保系统的正常工作和安全性。

3.3 工作速度工作速度对油缸的选型有一定的影响。

在选择油缸的过程中，需要考虑工作速度对液压缸的摩擦、热量和润滑等方面的影响，以保证系统的可靠性和稳定性。

3.4 安装空间限制由于油缸通常需要安装在机械设备中，因此还需要考虑安装空间的限制。

合理选择油缸的外形尺寸，以确保安装的便利性和有效利用空间。

4. 结论在选择油缸型号和规格尺寸时，需要根据实际应用需求综合考虑诸多因素。

通过了解油缸的不同型号和结构特点，合理选择适用的油缸，可以提高液压系统的工作效率和安全性，从而满足设备的需求。

油缸缸径与推力对照表首先需要知道系统压力假设系统压力为P（单位Mpa)，油缸输出力为F (单位N），活塞面积S（单位，mm2，既平方毫米），活塞半径r（单位，mm）P=F/S（帕斯卡原理），所以S=F/P300T油缸，3.14*r*r=300*10000/P计算得出r=根号下（300*10000）/（P*3.14）,计算得出半径（单位为毫米的值）同理，200公斤r=根号下（0.2*10000）/（P*3.14）,计算得出半径（单位为毫米的值）推力=缸径x系统压力可以先考虑缸径，这取决于机械部分的尺寸限制，总的来说是越精致越好，同时要满足强度和刚度的要求。

如果油缸尺寸不受限制，那么可以只考虑系统压力，通常是越小越好。

系统压力低，可以优先选用国产元件，可以降低成本，减小跑冒滴漏的概率。

但如果负载有速度要求，压力越低，油缸直径越大，需要的流量也越大，大规格的液压元件反过来会增加成本。

现在的工程机械，为了降低重量和体积，最高压力通常在32兆帕。

工业机械，不太计较体积，压力也达到25兆帕，但机床行业的压力很低，通常为7兆帕。

手持的液压机具，为了减小重量，压力要达到70兆帕。

您看看你的产品特性，可以大致确定最大压力，反过来再确定缸径即可。

推力=缸径x系统压力可以先考虑缸径，这取决于机械部分的尺寸限制，总的来说是越精致越好，同时要满足强度和刚度的要求。

如果油缸尺寸不受限制，那么可以只考虑系统压力，通常是越小越好。

系统压力低，可以优先选用国产元件，可以降低成本，减小跑冒滴漏的概率。

但如果负载有速度要求，压力越低，油缸直径越大，需要的流量也越大，大规格的液压元件反过来会增加成本。

现在的工程机械，为了降低重量和体积，最高压力通常在32兆帕。

工业机械，不太计较体积，压力也达到25兆帕，但机床行业的压力很低，通常为7兆帕。

手持的液压机具，为了减小重量，压力要达到70兆帕。

您看看你的产品特性，可以大致确定最大压力，反过来再确定缸径即可。

标准液压油缸规格尺寸
首先，液压油缸的规格尺寸应符合工作压力的要求。

工作压力是选择液压油缸
规格尺寸的首要考虑因素，一般来说，液压油缸的工作压力应小于其额定工作压力，以确保液压油缸在工作时能够稳定可靠地输出力量。

因此，在选择液压油缸规格尺寸时，需要根据实际工作压力来确定其尺寸大小，以满足工作压力的要求。

其次，液压油缸的规格尺寸还应考虑行程的需求。

行程是液压油缸在工作时活
塞运动的距离，一般来说，液压油缸的行程应能够满足实际工作需要，既不能太短导致无法完成工作任务，也不能太长导致设备体积过大。

因此，在选择液压油缸规格尺寸时，需要根据实际工作行程来确定其尺寸大小，以确保能够满足工作需求。

此外，液压油缸的规格尺寸还应考虑载荷的大小。

载荷是液压油缸在工作时所
承受的力量，一般来说，液压油缸的承载能力应大于实际工作载荷，以确保液压油缸能够稳定可靠地承受力量。

因此，在选择液压油缸规格尺寸时，需要根据实际工作载荷来确定其尺寸大小，以确保能够稳定可靠地承受力量。

最后，液压油缸的规格尺寸还应考虑安全系数的要求。

安全系数是液压油缸在
工作时的安全保障，一般来说，液压油缸的安全系数应大于1，以确保在工作时能
够稳定可靠地输出力量。

因此，在选择液压油缸规格尺寸时，需要根据实际工作安全系数来确定其尺寸大小，以确保能够稳定可靠地输出力量。

综上所述，选择液压油缸的规格尺寸需要考虑工作压力、行程、载荷、安全系
数等因素，以确保液压油缸能够稳定可靠地工作。

在实际应用中，需要根据具体工作需求来确定液压油缸的规格尺寸，以满足工作要求，提高工作效率，确保设备安全稳定地运行。
