液压缸形式与尺寸

液压油缸标准尺⼨表⼀、液压油缸定义液压油缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执⾏元件。

它结构简单、⼯作可靠。

⽤它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到⼴泛应⽤。

液压缸输出⼒和活塞有效⾯积及其两边的压差成正⽐；液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排⽓装置组成。

缓冲装置与排⽓装置视具体应⽤场合⽽定，其他装置则必不可少。

⼆、液压油缸型号尺⼨有：1、常⽤的标准有Φ140/100-800其含义是缸(直)径(内径)为140，杆径为100，⾏程为800。

⼀般注明缸径，杆径，⾏程，连接⽅式，安装距离，⼯称压⼒，⽣产时间，出⼚编号等。

2、180/150/125/100427019MPa50-75吨；缸筒材料采⽤45#或强度相当的材料，安全余量⼤；密封圈采⽤⽇本华尔卡产品；零部件采⽤数控机床加⼯，精度易于得到有效保证，⽣产质量⼀致性好。

3、三级、四级液压缸；额定⼯作压⼒19MPa；⾏程3880～6200mm；最⼤伸出套筒直径为195mm；油缸推⼒20-56吨，适⽤车载40-85吨。

采⽤⾼端的三维设计及仿真软件进⾏油缸的设计，校核油缸关键部位的强度，进⾏液压系统及流场的仿真。

三、液压油缸型主要尺⼨的确定（1）缸筒直径的确定根据公式：F=P×A，由活塞所需要的推⼒F和⼯作压⼒P可求得活塞的有效⾯积A，进⼀步根据油缸的不同结构形式，计算缸筒的直径D。

（2）活塞杆尺⼨的选取活塞杆的直径d，按⼯作时的受⼒情况来确定。

根据表4-2来确定。

（3）油缸长度的确定油缸筒长度=活塞⾏程+活塞长度+活塞导向长度+活塞杆密封及导向长度+其它长度。

活塞长度=(0.6—1)D；活塞杆导向长度=（0.6—1.5）d。

其它长度指⼀些特殊的需要长度，如：两端的缓冲装置长度等。

某些单活塞杆油缸油时提出最⼩导向程度的要求，如：H≥L/20+D/2。

液压缸的设计计算液压缸设计计算是液压系统设计的关键部分之一，液压缸通过液压油的压力作用，将液压能转化为机械能。

液压缸的设计需要考虑液压缸的工作条件、负载要求、速度要求等多个因素。

下面是液压缸设计计算的一些关键要点。

液压缸设计前需要明确以下几个参数：（1）负载：液压缸要承受的最大负载。

（2）行程：液压缸的活塞行程，即活塞从一个极限位置到另一个极限位置的移动距离。

（3）速度：液压缸的移动速度要求。

（4）传动方式：液压缸的传动方式有单杆式和双杆式，单杆式主要用于简单操作，而双杆式适用于更复杂的应用场景。

（5）工作压力：液压缸的额定工作压力，一般由液压系统的工作压力决定。

在设计液压缸时，需要进行以下计算和选型：（1）工作压力的计算：根据液压缸所需承受的最大负载和速度要求，计算出液压缸所需的工作压力。

工作压力计算公式为：工作压力=功率÷斜杠(活塞面积×张角因数)活塞面积=π×活塞直径²÷4张角因数根据活塞材料和工作环境选取合适的值。

（2）液压缸尺寸的计算：根据所需承受的最大负载和工作压力，计算出液压缸的尺寸。

液压缸尺寸计算公式为：活塞面积=承受的负载÷工作压力活塞直径=(4×活塞面积÷π)^0.5根据液压缸的类型和具体要求，还需要进行一些其他计算，如活塞杆直径、带式液压缸的带宽和带材厚度的计算等。

（3）液压缸速度的计算：根据液压缸的移动速度要求，结合液压缸的流量特性和阀门的流量系数等参数，计算出所需的液压缸速度。

液压缸速度计算公式为：流量=活塞面积×速度速度=流量÷活塞面积其中，流量需要根据阀门流量系数、压差等因素计算得出。

为了确保液压缸的工作效果和可靠性，设计时还需要考虑液压缸的密封性、液压阀的选型、活塞材料的选择和润滑等方面的计算和选型。

总结起来，液压缸的设计计算包括工作压力的计算、液压缸尺寸的计算以及液压缸速度的计算等。

液压缸设计指导书
液压缸设计指导书
1.引言
1.1 目的
本指导书的目的是为液压工程师提供设计液压缸的详细步骤和指导，包括液压缸的选型、尺寸计算、材料选择等方面的内容，以确保设计出符合要求且可靠的液压缸。

1.2 适用范围
本指导书适用于液压工程师、机械设计师和相关专业人员。

2.液压缸类型
2.1 单作用液压缸
2.2 双作用液压缸
2.3 伸缩式液压缸
2.4 旋转液压缸
3.液压缸选型
3.1 载荷计算
3.2 推力计算
3.3 工作压力计算
3.4 活塞速度计算
3.5 缸体材料选择
4.液压缸尺寸设计
4.1 活塞直径计算
4.2 活塞杆直径计算
4.3 缸体内径计算
4.4 缸体壁厚计算
4.5 缸体长度计算
5.液压缸密封件选取与设计5.1 密封件种类
5.2 密封件选型
5.3 密封件尺寸设计
6.液压缸安全设计
6.1 过载保护
6.2 液压缸应急情况处理
6.3 液压缸的安全标准和规范
7.液压缸安装与调试
7.1 安装前准备
7.2 安装步骤
7.3 调试与测试
附件：
附件1：液压缸设计工程图纸
附件2：液压缸性能测试报告
法律名词及注释：
1.著作权：指法律规定的对作品的全部或部分的独占意志权和财产权
2.专利：指依法授予发明创造者的专利权人对其发明创造在一定的期限内处于独占的权利
3.商标：指用以区别商品或服务的标志，包括文字、图形、字母、数字、颜色、声音、三维标志等
4.知识产权：知识产权是指人们在创造和利用文化、科学、技术、艺术和其他领域中所拥有的、可以依法保护的权利。

液压缸设计计算实例液压缸是一种常用于工业设备中的液压传动装置，主要由一个活塞、一个油缸和两个密封件组成。

它通过液压力将活塞推动，从而实现各种机械运动或工艺过程。

液压缸的设计计算主要包括以下几个方面：液压缸的尺寸计算、密封件的设计和选择、液压缸的工作压力计算、液压缸的材料和结构设计。

下面以液压缸在机械设备中的应用为例，进行设计计算。

液压缸的油缸内径可以根据活塞面积计算得到，油缸内径=2×√(A/π)=2×√(0.04/π)≈0.36m。

为了方便选用标准化油缸，取油缸内径为0.35m。

根据液压缸的工作行程和速度，可以计算出整个工作周期的时间 t=行程/速度=1000mm/0.5m/s=2000s。

液压缸的密封件设计和选择也是重要的一步。

常见的密封元件有油封、活塞密封圈和导向环等。

根据液压缸的工作压力和速度，可以选择适用的密封件类型和尺寸，确保密封性能以及使用寿命。

液压缸的工作压力计算也是必要的。

液压缸工作时，会受到工作压力的作用，为了保证液压缸的安全性和可靠性，需要计算液压缸允许的最大工作压力。

液压缸的最大工作压力一般按照材料、工艺和安全要求确定，常用的安全系数为2倍。

根据工作压力和安全系数，可以计算出液压缸最大允许工作压力为12.5MPa×2=25MPa。

液压缸的材料和结构设计也需要考虑。

液压缸常用的材料有铸铁、铝合金和不锈钢等，根据具体的应用场景和要求选择适合的材料。

液压缸的结构设计包括油缸壁厚、密封件槽设计、支撑结构等，需要根据实际情况和安全性要求进行设计。

综上所述，液压缸设计计算涉及液压缸的尺寸计算、密封件的设计和选择、液压缸的工作压力计算、液压缸的材料和结构设计等方面。

通过合理计算和选取，可以设计出安全可靠的液压缸，满足机械设备的工作需求。

油缸型号和规格尺寸1. 简介油缸是一种常见的液压执行元件，主要用于产生线性运动力和实现机械部件的定位、夹紧等功能。

在液压系统中，根据需要选择合适的油缸型号和规格尺寸是非常重要的。

2. 油缸型号分类根据不同的操作方式和结构特点，油缸可以分为多种型号，包括单作用油缸、双作用油缸、活塞杆无杆腔油缸、带杆腔油缸等。

2.1 单作用油缸单作用油缸是最基本的油缸类型之一，其通过液压力推动活塞向一个方向运动，而返回运动则依靠外力（如弹簧、重力等）完成。

2.2 双作用油缸双作用油缸能够实现双向运动，通常由一个或两个油口控制进油和排油。

在进油口通油时，油液施加在活塞的两侧，从而实现双向运动。

2.3 活塞杆无杆腔油缸活塞杆无杆腔油缸是一种专门用于特殊工况的油缸。

它的活塞杆腔不含有活塞杆，可以有效避免介质进入活塞杆腔的问题，适用于一些特殊的工艺要求。

2.4 带杆腔油缸带杆腔油缸是最常见的油缸类型之一，在油缸的两端都设置有杆腔和无杆腔。

它通常通过活塞杆连接外部的负载，实现线性运动，并能输出相应的力。

3. 油缸规格尺寸选择选择合适的油缸规格尺寸需要考虑以下几个方面：3.1 承载力需求首先需要根据实际应用中所需的承载力来选择油缸的规格尺寸。

一般来说，承载力需求越大，油缸的规格尺寸也需要相应增大。

3.2 工作压力工作压力也是选择油缸规格尺寸的重要因素之一。

较高的工作压力需要选择具有较高额定压力的油缸，以确保系统的正常工作和安全性。

3.3 工作速度工作速度对油缸的选型有一定的影响。

在选择油缸的过程中，需要考虑工作速度对液压缸的摩擦、热量和润滑等方面的影响，以保证系统的可靠性和稳定性。

3.4 安装空间限制由于油缸通常需要安装在机械设备中，因此还需要考虑安装空间的限制。

合理选择油缸的外形尺寸，以确保安装的便利性和有效利用空间。

4. 结论在选择油缸型号和规格尺寸时，需要根据实际应用需求综合考虑诸多因素。

通过了解油缸的不同型号和结构特点，合理选择适用的油缸，可以提高液压系统的工作效率和安全性，从而满足设备的需求。

大型液压油缸的基本参数
大型液压油缸由缸筒、活塞杆、活塞、缸底、端盖等部分组成，结构型式如图所示:
常用的工作介质代号：
不标注一一矿物油；K ——抗燃油；S ——水乙二醇；L ——磷酸酯。

安装形式代号：
MF3——前端圆法兰式；MF4——后端圆法兰式；MP3——后端固定单耳环式；MP5——带关节轴承、后端 固定单耳环式；MT4——中间耳轴或可调耳轴式。

缓冲代号：
U ——无缓冲；E
——有缓冲。

型号的命名方法:
圾冲 「柞介庙 安装形式
行程,a 位为辜米tmn) 活理H 般，单位为圣米(mm>
M 内柱.单位为空米(mm) 公称压
力1单位为兆柏1MPW 大隼液小油缸
进出油口尺寸表:
注苻汇制度竺脑II，PN250h
MF3前端圆法兰式液压油缸安装图:
㈠
MF3前端圆法兰式液压油缸安装尺寸表:
MF4后端圆法兰式液压油缸安装尺寸表:
MP3后端固定单耳环式液压油缸和MP5带关节轴承、后端固定单耳环式安装图:
MP3后端固定单耳环式液压油缸和MP5带关节轴承、后端固定单耳环式安装尺寸表:
/J*\ "神1
MT4中间耳轴或可调耳轴式安装尺寸表:。

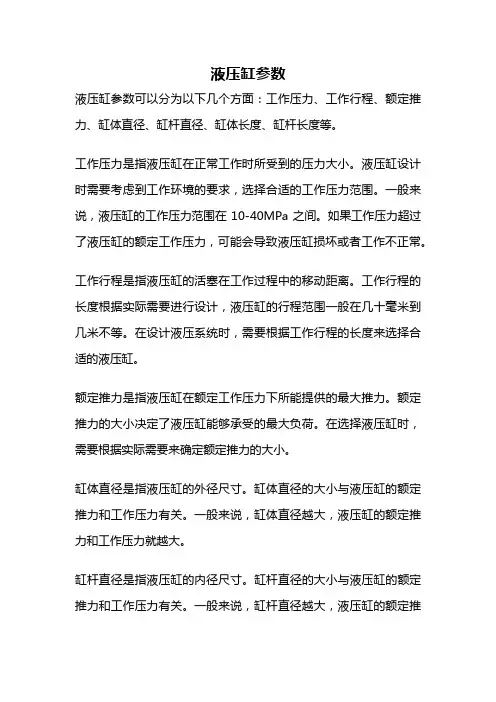

液压缸参数液压缸参数可以分为以下几个方面：工作压力、工作行程、额定推力、缸体直径、缸杆直径、缸体长度、缸杆长度等。

工作压力是指液压缸在正常工作时所受到的压力大小。

液压缸设计时需要考虑到工作环境的要求，选择合适的工作压力范围。

一般来说，液压缸的工作压力范围在10-40MPa之间。

如果工作压力超过了液压缸的额定工作压力，可能会导致液压缸损坏或者工作不正常。

工作行程是指液压缸的活塞在工作过程中的移动距离。

工作行程的长度根据实际需要进行设计，液压缸的行程范围一般在几十毫米到几米不等。

在设计液压系统时，需要根据工作行程的长度来选择合适的液压缸。

额定推力是指液压缸在额定工作压力下所能提供的最大推力。

额定推力的大小决定了液压缸能够承受的最大负荷。

在选择液压缸时，需要根据实际需要来确定额定推力的大小。

缸体直径是指液压缸的外径尺寸。

缸体直径的大小与液压缸的额定推力和工作压力有关。

一般来说，缸体直径越大，液压缸的额定推力和工作压力就越大。

缸杆直径是指液压缸的内径尺寸。

缸杆直径的大小与液压缸的额定推力和工作压力有关。

一般来说，缸杆直径越大，液压缸的额定推力和工作压力就越大。

缸体长度是指液压缸的整体长度。

缸体长度的大小与液压缸的行程长度有关。

一般来说，缸体长度等于液压缸的行程长度加上两个活塞端盖的长度。

缸杆长度是指液压缸的活塞杆的长度。

缸杆长度的大小与液压缸的行程长度有关。

一般来说，缸杆长度等于液压缸的行程长度减去两个活塞端盖的厚度。

液压缸的参数包括工作压力、工作行程、额定推力、缸体直径、缸杆直径、缸体长度、缸杆长度等。

在选择液压缸时，需要根据实际需要来确定这些参数的大小，以确保液压系统的正常工作。

同时，在使用液压缸时，也需要注意工作压力、行程长度和额定推力等参数的限制，避免超过液压缸的承载能力。

液压油缸规格型号参数
1. 缸径和缸程
缸径通常以毫米（mm）为单位，缸程则以毫米或英寸（in）为单位。

缸径和缸程是油缸的两个主要尺寸参数。

缸径决定了油缸的推力和承受能力,而缸程则决定了油缸的行程长度。

2. 压力
液压油缸的工作压力通常以兆帕（MPa）或千磅/平方英寸（psi）为单位。

工作压力越高,油缸的推力就越大。

一般工业用油缸的工作压力在16-35MPa之间。

3. 缸体材质
常用的缸体材质有碳钢、不锈钢、铝合金等。

不同材质的油缸适用于不同的工作环境。

4. 活塞杆材质
活塞杆一般采用优质碳素钢或不锈钢等材料,并经过表面硬化处理,提高耐磨性和抗腐蚀性。

5. 密封件材质
密封件材质的选择主要取决于工作介质和温度,常用的材料有丁腈橡胶、氟橡胶、聚氨酯等。

6. 安装形式
安装形式包括前后法兰安装、前法兰后盖安装、前后铰接等。

7. 缸体外形
缸体外形常见的有圆形、方形、柱型、槽型等。

8. 其他参数
还包括工作温度范围、缸体外壳防护等级、缸径与缸程的允许误差等。

以上是液压油缸常见的规格型号参数,在选型时需要根据具体应用环境和工况进行匹配。

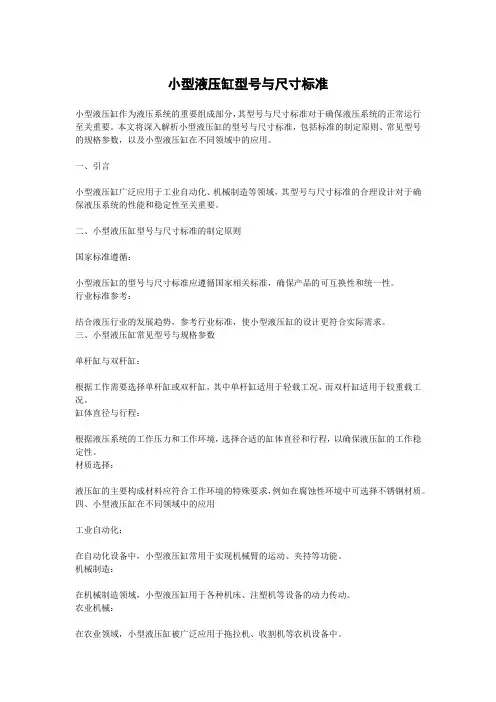

小型液压缸型号与尺寸标准小型液压缸作为液压系统的重要组成部分，其型号与尺寸标准对于确保液压系统的正常运行至关重要。

本文将深入解析小型液压缸的型号与尺寸标准，包括标准的制定原则、常见型号的规格参数，以及小型液压缸在不同领域中的应用。

一、引言小型液压缸广泛应用于工业自动化、机械制造等领域，其型号与尺寸标准的合理设计对于确保液压系统的性能和稳定性至关重要。

二、小型液压缸型号与尺寸标准的制定原则国家标准遵循：小型液压缸的型号与尺寸标准应遵循国家相关标准，确保产品的可互换性和统一性。

行业标准参考：结合液压行业的发展趋势，参考行业标准，使小型液压缸的设计更符合实际需求。

三、小型液压缸常见型号与规格参数单杆缸与双杆缸：根据工作需要选择单杆缸或双杆缸，其中单杆缸适用于轻载工况，而双杆缸适用于较重载工况。

缸体直径与行程：根据液压系统的工作压力和工作环境，选择合适的缸体直径和行程，以确保液压缸的工作稳定性。

材质选择：液压缸的主要构成材料应符合工作环境的特殊要求，例如在腐蚀性环境中可选择不锈钢材质。

四、小型液压缸在不同领域中的应用工业自动化：在自动化设备中，小型液压缸常用于实现机械臂的运动、夹持等功能。

机械制造：在机械制造领域，小型液压缸用于各种机床、注塑机等设备的动力传动。

农业机械：在农业领域，小型液压缸被广泛应用于拖拉机、收割机等农机设备中。

五、未来发展趋势智能化技术：结合智能化技术，使小型液压缸具备远程监控、故障诊断等功能。

轻量化设计：针对一些轻载工况，将小型液压缸的设计趋向轻量化，提高机械系统的效率。

六、结论小型液压缸的型号与尺寸标准是保障液压系统正常运行的基础。

合理制定和遵循标准，选择合适的型号与规格参数，对于提高液压系统的工作效率、降低能耗具有重要意义。

未来，随着智能化技术的发展，小型液压缸将更好地满足不同行业对于自动化、智能化的需求。

液压油缸选型手册如何选择一个型号匹配价格又适中的油缸，是所有油缸买家关心的事。

作为一个专业生产油缸的厂家，有义务和责任去普及油缸选型指南。

以下结合书本知识以及经验，谈谈如何选择合适的油缸型号，希望对大家有所帮助。

基本概念：1）油缸基本参数缸径D（缸筒内径）、杆径d（活塞杆直径）、行程S、使用压力P，安装方式、安装尺寸。

其中最重要的是缸径、行程、使用压力。

2）F=PS由力的计算公式可知:F=PS（P：压强；S：受压面积—由油缸的缸径、杆径决定）举例：油缸的推力需要达到10吨，即F=10，则P、S有多种组合。

100缸径油缸，使用压力打到14Mpa时可以达到10吨。

80缸径油缸，使用压力打到21Mpa同样可以达到10吨。

第1步：确定系统压力P初选液压工作压力：压力的选择要根据载荷大小（即F）和设备类型而定。

还要考虑执行元件的装配空间、经济条件及元件供应情况等的限制。

在载荷一定的情况下，工作压力低，势必要要加大执行元件的结构尺寸，对某些设备来说，尺寸要受到限制，从材料消耗角度看也不经济；反之，压力选择得太高，对泵、缸、阀等元件的材质、密封、制造精度也要求很高，必然要提高设备成本。

一般来说，对于固定的尺寸不太受限的设备，压力可以选低一些，行走机械重在设备压力要选高一些。

具体选择参考下表。

根据负载选择液压缸的设计压力：根据主机类型选择液压执行器的设计压力：农机机械、小型工程机械10-16液压机、大中型挖掘机、20-32中型机械、起重运输机械25-100地质机械、冶金机械、铁路维护机械第2步：初选缸径D/杆径d选择好设计压力后，即P可知的，负载大小F又是可知的，则用公式得出S受力面积，再根据受力面积计算出油缸的缸径也可以按照以下表格选择按照选择原则：①不要上高压，一般≤21Mpa，原因见P1/8初选液压工作压力，另外参考根据主机类型选择液压执行器的设计压力；②缸径要小，可以降低成本；③缸筒选标准尺寸记住公式：P=4F/ D2；基本单位换算：长度：1毫米=0.1厘米=0.001米重量：1kg=0.001吨=2.020462磅力：1N=0.109716kgf；9.80665N=1kgf压力再选杆径d1)P≤10，d=0.5D2)P=12.5～20 ,d=0.56D3)P>20，d=0.71D第3：选定行程S根据设备或装置系统总体设计的要求，确定安装方式和行程S，具体确定原则如下：（1）行程S=实际最大工作行程Smax+行程富裕量△S；行程富裕△S=行程余量△S1+行程余量△S2+行程余量△S3。

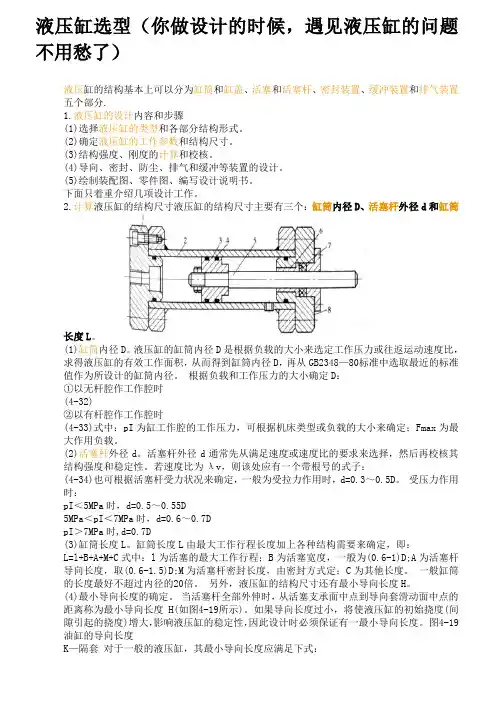

液压缸选型（你做设计的时候，遇见液压缸的问题不用愁了）液压缸的结构基本上可以分为缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置和排气装置五个部分.1.液压缸的设计内容和步骤(1)选择液压缸的类型和各部分结构形式。

(2)确定液压缸的工作参数和结构尺寸。

(3)结构强度、刚度的计算和校核。

(4)导向、密封、防尘、排气和缓冲等装置的设计。

(5)绘制装配图、零件图、编写设计说明书。

下面只着重介绍几项设计工作。

2.计算液压缸的结构尺寸液压缸的结构尺寸主要有三个：缸筒内径D、活塞杆外径d和缸筒长度L。

(1)缸筒内径D。

液压缸的缸筒内径D是根据负载的大小来选定工作压力或往返运动速度比，求得液压缸的有效工作面积，从而得到缸筒内径D，再从GB2348—80标准中选取最近的标准值作为所设计的缸筒内径。

根据负载和工作压力的大小确定D：①以无杆腔作工作腔时(4-32)②以有杆腔作工作腔时(4-33)式中：pI为缸工作腔的工作压力，可根据机床类型或负载的大小来确定；Fmax为最大作用负载。

(2)活塞杆外径d。

活塞杆外径d通常先从满足速度或速度比的要求来选择，然后再校核其结构强度和稳定性。

若速度比为λv，则该处应有一个带根号的式子：(4-34)也可根据活塞杆受力状况来确定，一般为受拉力作用时，d=0.3～0.5D。

受压力作用时：pI＜5MPa时，d=0.5～0.55D5MPa＜pI＜7MPa时，d=0.6～0.7DpI＞7MPa时,d=0.7D(3)缸筒长度L。

缸筒长度L由最大工作行程长度加上各种结构需要来确定，即：L=l+B+A+M+C式中：l为活塞的最大工作行程；B为活塞宽度，一般为(0.6-1)D;A为活塞杆导向长度，取(0.6-1.5)D;M为活塞杆密封长度，由密封方式定；C为其他长度。

一般缸筒的长度最好不超过内径的20倍。

另外，液压缸的结构尺寸还有最小导向长度H。

(4)最小导向长度的确定。

当活塞杆全部外伸时，从活塞支承面中点到导向套滑动面中点的距离称为最小导向长度H(如图4-19所示)。

混凝土液压缸标准尺寸一、前言混凝土液压缸是工业生产中重要的液压机械部件之一，用于将液压油转换成机械能，驱动工业机械运动。

混凝土液压缸的标准尺寸是制造和使用过程中必须遵循的基本规范，本文旨在介绍混凝土液压缸的标准尺寸及其相关知识。

二、混凝土液压缸的基本结构混凝土液压缸由缸筒、活塞、密封件、活塞杆、支撑件、连接件等组成。

其中，缸筒是混凝土液压缸的主体部件，用于容纳活塞和密封件。

活塞则是液压缸的工作部件，通过液压油的作用力来推动活塞杆运动。

密封件则起到密封作用，防止液压油泄漏。

活塞杆则是连接活塞和支撑件的部件，支撑件则用于固定液压缸，连接件则用于与其他机械部件相连接。

三、混凝土液压缸的标准尺寸混凝土液压缸的标准尺寸主要包括缸径、活塞杆直径、缸筒长度、活塞行程等。

下面将分别进行介绍。

1. 缸径缸径是缸筒内径的大小，通常用毫米（mm）表示。

混凝土液压缸的缸径大小一般根据使用需求来确定，常见的有Φ80、Φ100、Φ125、Φ140、Φ160等尺寸。

其中，Φ80表示缸径为80mm。

具体选择哪个尺寸需要根据使用场景和液压缸的工作压力来选择，一般来说，使用场景越大，液压缸的缸径越大，工作压力越高。

2. 活塞杆直径活塞杆直径是活塞杆的直径大小，通常用毫米（mm）表示。

混凝土液压缸的活塞杆直径大小一般根据使用需求来确定，常见的有Φ40、Φ50、Φ63、Φ80、Φ100等尺寸。

其中，Φ50表示活塞杆直径为50mm。

具体选择哪个尺寸需要根据使用场景和液压缸的工作压力来选择，一般来说，使用场景越大，液压缸的活塞杆直径越大，工作压力越高。

3. 缸筒长度缸筒长度是缸筒的长度大小，通常用毫米（mm）表示。

混凝土液压缸的缸筒长度大小一般根据使用需求来确定，常见的有500mm、750mm、1000mm、1250mm、1500mm等尺寸。

具体选择哪个尺寸需要根据使用场景和液压缸的工作压力来选择，一般来说，使用场景越大，液压缸的缸筒长度越长，工作压力越高。

液压油缸选型手册摘要：一、液压油缸简介1.液压油缸的定义与作用2.液压油缸的分类二、液压油缸选型要素1.工作压力2.行程3.安装方式4.环境温度5.油缸材料三、液压油缸选型步骤1.确定工作参数2.选择油缸类型3.选择油缸尺寸4.选择油缸材料5.确认油缸性能四、液压油缸应用领域1.工业生产2.交通运输3.农业机械4.能源行业5.其他领域正文：液压油缸选型手册液压油缸作为液压传动系统的重要组成部分，承担着将液压能转换为机械能的任务。

正确选择合适的液压油缸对于保证整个液压系统的稳定运行至关重要。

本手册旨在为用户提供液压油缸选型的参考依据，帮助用户快速、准确地选型。

一、液压油缸简介液压油缸是一种将液压能转换为机械能的执行元件。

它主要由缸筒、活塞、活塞杆、密封件等组成。

根据结构特点和功能，液压油缸可分为拉杆式、推力式、柱塞式、摆动式等。

二、液压油缸选型要素1.工作压力：根据液压系统的工作压力来选择油缸的额定压力，确保油缸在正常工作范围内不会发生超载现象。

2.行程：根据液压缸的工作需求来选择合适的行程，确保活塞在有效行程内完成规定动作。

3.安装方式：根据实际安装空间和安装要求，选择油缸的安装方式，如固定式、可调式、转角式等。

4.环境温度：根据液压油缸所处的环境温度，选择适合的油缸材料和密封件，保证油缸在不同温度下的稳定运行。

5.油缸材料：根据液压油缸所承受的力和工作环境，选择合适的油缸材料，如碳钢、不锈钢、铝合金等。

三、液压油缸选型步骤1.确定工作参数：首先，用户需要了解液压油缸的工作压力、行程、安装方式等基本参数。

2.选择油缸类型：根据工作参数，选择合适的液压油缸类型，如拉杆式、推力式、柱塞式等。

3.选择油缸尺寸：根据液压油缸的类型和安装要求，选择合适的油缸尺寸。

4.选择油缸材料：根据液压油缸所承受的力和工作环境，选择合适的油缸材料。

5.确认油缸性能：根据选定的油缸类型、尺寸和材料，确认油缸的性能参数，如速度、加速度等。

大型液压油缸的基本参数
大型液压油缸由缸筒、活塞杆、活塞、缸底、端盖等部分组成，结构型式如图所示：
型号的命名方法：
常用的工作介质代号：
不标注——矿物油；K——抗燃油；S——水乙二醇；L——磷酸酯。

安装形式代号：
MF3——前端圆法兰式；MF4——后端圆法兰式；MP3——后端固定单耳环式；MP5——带关节轴承、后端固定单耳环式；MT4——中间耳轴或可调耳轴式。

缓冲代号：
U——无缓冲；E——有缓冲。

大型液压油缸进出油口法兰安装图：
进出油口尺寸表：
MF3前端圆法兰式液压油缸安装图：
MF3前端圆法兰式液压油缸安装尺寸表：
MF4后端圆法兰式液压油缸安装图：
MF4后端圆法兰式液压油缸安装尺寸表：
MP3后端固定单耳环式液压油缸和MP5带关节轴承、后端固定单耳环式安装图：
MP3后端固定单耳环式液压油缸和MP5带关节轴承、后端固定单耳环式安装尺寸表：
MT4中间耳轴或可调耳轴式安装图：
MT4中间耳轴或可调耳轴式安装尺寸表：。

液压缸的设计规范目录:一、液压缸的基本参数1、液压缸内径及活塞杆外径尺寸系列2、液压缸行程系列(GB2349-1980) 二、液压缸类型及安装方式1、液压缸类型2、液压缸安装方式三、液压缸的主要零件的结构、材料、及技术要求1、缸体2、缸盖(导向套)3、缸体及联接形式4、活塞头5、活寒杆6、活塞杆的密封和防尘7、缓冲装置8、排气装置9、液压缸的安装联接部分(GB/T2878)四、液压缸的设计计算1、液压缸的设计计算部骤2、液压缸性能参数计算3、液压缸几何尺寸计算4、液压缸结构参数计算5、液压缸的联接计算一、液压缸的基本参数1.1液压缸内径及活塞杆外径尺寸系列1.1.1液压缸内径系列(GB/T2348-1993)8 10 12 16 20 25 32 40 50 63 80 (90) 100 (110)125 (140) 160 (180) 200 220 (250)(280) 320 (360) 400 450 500括号内为优先选取尺寸1.1.2活塞杆外径尺寸系列(GB/T2348-1993)4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63 70 80 90 100 110 125 140 160 180 200 220 250 280 320 360活塞杆连接螺纹型式按细牙，规格和长度查有关资料。

1.2液压缸的行程系列(GB2349,1980)1.2.1第一系列25 50 80 100 125 160 200 250 320 400500 630 800 1000 1250 1600 2000 2500 3200 40001.2.1第二系列40 63 90 110 140 180 220 280 360 450550 700 900 1100 1400 1800 2200 28003600二、液压缸的类型和安装办法2.1液压缸的类型对江东机械公司而言2.1.1双作用式活塞式液压缸2.1.2单作用式柱塞式液压缸2.2液压缸的安装方式对江东机械公司而言2.2.1对柱塞式头部法兰2.2.2对活塞式螺纹联接在梁上三、液压缸主要零件的结构、材料、技术要求3.1缸体3.1.1缸体材料A焊接缸头缸底等，采用35钢粗加工后调质[σ],110MPaB一般情况采用45钢HB241,285 [σ],120MPaC铸钢采用ZG310,57 [σ],100MPaD球墨铸铁 (江东厂采用)QT50,7 [σ],80,90MPaE无缝纲管调质(35号 45号) [σ],110MPa 3.1.2缸体技术要求A内径 H8 H9 精度粗糙度( 垳磨 )B内径圆度 9,11级圆柱度 8级3.2缸盖(导向套)3.2.1缸盖材料A可选35,45号锻钢B可选用ZG35,ZG45铸钢C可选用HT200 HT300 HT350铸铁D当缸盖又是导向导时选铸铁3.2.2缸盖技术要求A直径d(同缸内径)等各种回转面(不含密封圈)圆柱度按 9 、10 、11 级精度B内外圆同轴度公差0.03mmC与油缸的配合端面?按7级D导向面表面粗糙度3.2.3联接形式多种可按图133.2.4活塞头(耐磨)A材料灰铸铁HT200 HT300 钢35 、45B技术要求外径D(缸内径)与内孔D1?按7、8级外径D的圆柱度 9、10、11级端面与内孔D1的?按7级C活塞头与活塞杆的联接方式按图3形式D活塞头与缸内径的密封方式柱寒缸 40MPa以下V型组合移动部分活塞缸 32MPa以下用Yx型移动部分静止部分 32MPa以下用“O“型 3.2.5 活塞杆A端部结构按江东厂常用结构图17、18B活塞杆结构空心杆实心杆C材料实心杆35、45钢空心杆35、45无缝缸管D技术要求粗加工后调质HB229,285可高频淬火HRC45,55外圆圆度公差按9、10、11级精度圆柱度按8级两外圆?为0.01mm端面?按7级工作表面粗糙度 < (江东镀铬深度0.05mm)渡后抛光 3.2.6活塞杆的导向、密封、和防尘 A导向套结构图9(江东常用) 导向杆材料可用铸铁、球铁导向套技术要求内径H8/f8、H8/f9表面粗糙度 B活塞杆的密封与防尘柱塞缸V型组合移动部分活塞缸Yx 移动部分“O”型 (静止密封)防尘，毛毡圈(江东常用)3.2.7 液压缸缓冲装置多路节流形式缓冲参考教科书3.2.8 排气装置采用排气螺钉3.2.9液压缸的安装联接部分的型式及尺寸可用螺纹联接(细牙) 油口部位可用法兰压板联接油口部位液压缸安装可按图84 液压缸的设计计算4.1液压缸的设计计算部骤4.1.1根据主机的运动要求定缸的类型选择安装方式4.1.2根据主机的动力分析和运动分析确定液压缸的主要性能参数和主要尺寸如推力速度作用时间内径行程杆径注:负载决定了压力。
