液压缸设计计算说明 系统压力为1p =25 MPa本系统中有顶弯缸、拉伸缸以及压弯缸。
以下为这三种液压缸的设计计算。
一、 顶弯缸 1 基本参数的确定（1）按推力F 计算缸筒内径D根据公式 3.5710D -=⨯ ① 其中，推力F=120KN系统压力1p =25 MPa带入①式，计算得D= 78.2mm ，圆整为D = 80 mm （2）活塞杆直径d 的确定确定活塞杆直径d 时，通常应先满足液压缸速度或速比的要求，然后再校核其结构强度和稳定性。
若速比为ϕ，则d = ② 取ϕ=1.6，带入②式，计算得d =48.9mm ，圆整为d =50mm8050D d ϕ===1.6 （3）最小导向长度H 的确定对一般的液压缸，最小导向长度H 应满足202L DH ≥+ ③ 其中，L 为液压缸行程，L=500mm带入③式，计算得H=65mm （4）活塞宽度B 的确定活塞宽度一般取(0.6~1.0)B D = ④ 得B=48mm~80mm ，取B=60mm （5）导向套滑动面长度A 的确定在D ＜80mm 时，取(0.6~1.0)A D = ⑤ D ＞80mm 时，取(0.6~1.0)A d = ⑥ 根据⑤式，得A=48mm~80mm ，取A=50mm （6）隔套长度C 的确定 根据公式2A BC H +=-⑦ 代入数据，解得C=10mm 2 结构强度计算与稳定校核 （1）缸筒外径缸筒内径确定后，有强度条件确定壁厚δ，然后求出缸筒外径D 1假设此液压缸为厚壁缸筒，则壁厚1]2D δ=⑧ 液压缸筒材料选用45号钢。
其抗拉强度为σb =600MPa 其中许用应力[]b nσσ=，n为安全系数，取n=5将数据带入⑧式，计算得δ=8.76mm故液压缸筒外径为D 1=D+2δ=97.52mm ，圆整后有 D 1=100mm ，缸筒壁厚δ=10mm （2）液压缸的稳定性和活塞杆强度验算按速比要求初步确定活塞杆直径后，还必须满足液压缸的稳定性及其强度要求。
液压油缸的主要设计技术参数一、液压油缸的主要技术参数：1.油缸直径；油缸缸径，内径尺寸。
2. 进出口直径及螺纹参数3.活塞杆直径；4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以1.5，高于16乘以1.255.油缸行程；6.是否有缓冲；根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。
7.油缸的安装方式；达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。
应该说是合格与不合格吧？好和合格还是有区别的。
二、液压油缸结构性能参数包括：1.液压缸的直径；2.活塞杆的直径；3.速度及速比；4.工作压力等。
液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面：1.最低启动压力：是指液压缸在无负载状态下的最低工作压力，它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标；2.最低稳定速度：是指液压缸在满负荷运动时没有爬行现象的最低运动速度，它没有统一指标，承担不同工作的液压缸，对最低稳定速度要求也不相同。
3.内部泄漏：液压缸内部泄漏会降低容积效率，加剧油液的温升，影响液压缸的定位精度，使液压缸不能准确地、稳定地停在缸的某一位置，也因此它是液压缸的主要指标之。
液压油缸常用计算公式液压油缸常用计算公式项目公式符号意义液压油缸面积(cm 2 ) A =πD 2 /4 D ：液压缸有效活塞直径(cm) 液压油缸速度(m/min) V = Q / A Q ：流量(l / min)液压油缸需要的流量(l/min) Q=V×A/10=A×S/10tV ：速度(m/min)S ：液压缸行程(m)t ：时间(min)液压油缸出力(kgf) F = p × AF = (p × A) －(p×A)( 有背压存在时)p ：压力(kgf /cm 2 )泵或马达流量(l/min) Q = q × n / 1000 q ：泵或马达的几何排量(cc/rev) n ：转速（rpm ）泵或马达转速(rpm) n = Q / q ×1000 Q ：流量(l / min) 泵或马达扭矩(N.m) T = q × p / 20π液压所需功率(kw) P = Q × p / 612管内流速(m/s) v = Q ×21.22 / d 2 d ：管内径(mm)管内压力降(kgf/cm 2 )△P=0.000698×USLQ/d 4U ：油的黏度(cst)S ：油的比重非标液压、机电、试验、工控设备开发研制。
液压油缸的主要设计技术参数一、液压油缸的主要技术参数:1、油缸直径;油缸缸径,内径尺寸。
2、进出口直径及螺纹参数3、活塞杆直径;4、油缸压力;油缸工作压力,计算的时候经常就是用试验压力,低于16MPa乘以1、5,高于16乘以1、255、油缸行程;6、就是否有缓冲;根据工况情况定,活塞杆伸出收缩如果冲击大一般都要缓冲的。
7、油缸的安装方式;达到要求性能的油缸即为好,频繁出现故障的油缸即为坏。
应该说就是合格与不合格吧？好与合格还就是有区别的。
二、液压油缸结构性能参数包括:1、液压缸的直径;2、活塞杆的直径;3、速度及速比;4、工作压力等。
液压缸产品种类很多,衡量一个油缸的性能好坏主要出厂前做的各项试验指标,油缸的工作性能主要表现在以下几个方面:1、最低启动压力:就是指液压缸在无负载状态下的最低工作压力,它就是反映液压缸零件制造与装配精度以及密封摩擦力大小的综合指标;2、最低稳定速度:就是指液压缸在满负荷运动时没有爬行现象的最低运动速度,它没有统一指标,承担不同工作的液压缸,对最低稳定速度要求也不相同。
3、内部泄漏:液压缸内部泄漏会降低容积效率,加剧油液的温升,影响液压缸的定位精度,使液压缸不能准确地、稳定地停在缸的某一位置,也因此它就是液压缸的主要指标之。
液压油缸常用计算公式液压油缸常用计算公式项目公式符号意义液压油缸面积(cm 2 ) A =πD 2 /4 D :液压缸有效活塞直径(cm)液压油缸速度(m/min) V = Q / A Q :流量(l / min)液压油缸需要的流量(l/min) Q=V×A/10=A×S/10tV :速度(m/min)S :液压缸行程(m)t :时间(min)液压油缸出力(kgf) F = p × AF = (p × A) －(p×A)( 有背压存在时)p :压力(kgf /cm 2 )泵或马达流量(l/min) Q = q × n / 1000 q :泵或马达的几何排量(cc/rev) n :转速( rpm )泵或马达转速(rpm) n = Q / q ×1000 Q :流量(l / min) 泵或马达扭矩(N、m) T = q × p / 20π非标液压、机电、试验、工控设备开发研制。
1摘要液压缸一般来说是标准件，但有时也需要自行设计。
液压缸的设计是在对所设计的液压系统进行工况分析、负载计算和确定了其工作压力的基础上进行的。
本文主要介绍液压缸主要尺寸的计算及强度，刚度的验算方法。
关键词：液压缸，缸径，活塞杆。
2确定液压缸结构类型和各部分的连接形式在确定液压缸结构类型和各部分连接形式时，应综合考虑主机的用途、工作条件、液压缸负载的性质和运动要求。
具体如下：①确定液压缸的结构类型、安装方式。
②确定缸体和缸盖的连接形式。
③确定活塞和活塞杆的连接形式。
④确定缓冲装置形式、密封和防尘结构。
3主要零件的材料和技术要求①缸体。
缸体常用材料为20、35、45号无缝钢管制造。
35、45号钢用的较多，并在粗加工后调质。
②活塞。
活塞材料常用耐磨铸铁，在工作压力及冲击载荷较大时采用钢材。
为了避免活塞与缸体直接接触，在活塞上套有聚四氟乙烯或尼龙支承环，以防止活塞划伤缸体表面。
③活塞杆。
有实心和空心两种。
用35、45号钢制造。
为了提高活塞杆的耐磨和防锈性能及抗碰撞能力，常在活塞杆表面高频淬火或火焰淬火（深度0.5～1mm），然后再镀铬（0.03～0.05mm）抛光。
④导向套。
导向套应具有良好的耐磨性能和一定的机械性能，材质不能太硬。
一般用铸铁、黄铜、青铜、尼龙等耐磨材料制成。
4设计输入本文以一小型液压机的工作主缸研究对象，简述了其主要参数、尺寸的确定及强度、稳定性的校核方法过程。
液压机主机概况：①液压机公称力400kN；②液压系统最大工作压力20Mpa；③滑块行程400MM；④压头工进速度10mm/s；⑤压头快进速度40mm/s。
法国工程师雷诺看到热气球上的钢丝绳规格繁多，他就想了一个办法，将10开5次方，得到一个数1.6，然后辗转相乘，得出5个优先数如下:1.0、1.6、2.5、4.0、6.3这是一个等比数列，后数为前数的1.6倍，那么10以下的钢丝绳一下子只有5种，10到100的钢丝绳也只有5种，即10, 16, 25, 40, 63。
常用液压公式
关于常用液压公式的几点说明：
1、方框内为液压常用的一些基本公式。
2、表格中黄色单元格内填写液压参数，蓝色单元格即计算出参数结果。
3、请注意表格中各个参数的单位，错误的参数单位会导致错误的计算结果。
4、蓝色单元格内均为计算公式，请勿改动。
1.吸油管道：V≤1.5-2≤
2.5-5米/秒，(压力高时取大值值，管道较短时取大值；油粘度大
可取：V＝5-7米/秒 4.回油管道
虑！
1.5-2米/秒，(一般取1米/秒以下）
2.压油管道：V 米/秒，(压力高时取大值，压力低时取小值；管道较长时取小较短时取大值；油粘度大时取小值）
3.短管道及局部收缩处＝5-7米/秒
4.回油管道：V≤1.5-2.5米/秒。

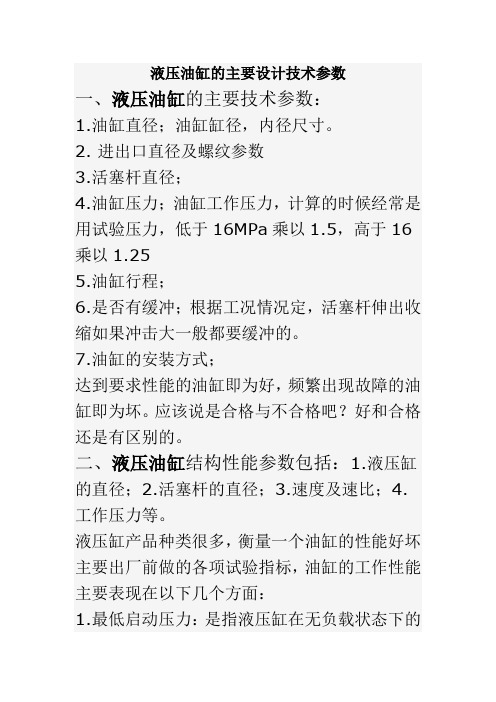

液压油缸的主要设计技术参数一、液压油缸的主要技术参数：1.油缸直径；油缸缸径，内径尺寸。
2. 进出口直径及螺纹参数3.活塞杆直径；4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以，高于16乘以5.油缸行程；6.是否有缓冲；根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。
7.油缸的安装方式；达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。
应该说是合格与不合格吧好和合格还是有区别的。
二、液压油缸结构性能参数包括：1.液压缸的直径；2.活塞杆的直径；3.速度及速比；4.工作压力等。
液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面：1.最低启动压力：是指液压缸在无负载状态下的最低工作压力，它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标；2.最低稳定速度：是指液压缸在满负荷运动时没有爬行现象的最低运动速度，它没有统一指标，承担不同工作的液压缸，对最低稳定速度要求也不相同。
3.内部泄漏：液压缸内部泄漏会降低容积效率，加剧油液的温升，影响液压缸的定位精度，使液压缸不能准确地、稳定地停在缸的某一位置，也因此它是液压缸的主要指标之。
液压油缸常用计算公式液压油缸常用计算公式项目公式符号意义液压油缸面积 (cm 2 ) A =πD 2 /4 D ：液压缸有效活塞直径 (cm) 液压油缸速度 (m/min) V = Q / A Q ：流量 (l / min)液压油缸需要的流量(l/min) Q=V×A/10=A×S/10tV ：速度 (m/min)S ：液压缸行程 (m)t ：时间 (min)液压油缸出力 (kgf) F = p × AF = (p × A) －(p×A)( 有背压存在时 )p ：压力 (kgf /cm 2 )泵或马达流量 (l/min) Q = q × n / 1000q ：泵或马达的几何排量(cc/rev)n ：转速（ rpm ）泵或马达转速 (rpm) n = Q / q ×1000 Q ：流量 (l / min) 泵或马达扭矩T = q × p / 20π液压所需功率 (kw) P = Q × p / 612管内流速 (m/s) v = Q × / d 2 d ：管内径 (mm)管内压力降 (kgf/cm 2 ) △P=×USLQ/d 4 U ：油的黏度 (cst) S ：油的比重L ：管的长度 (m) Q ：流量 (l/min)非标液压、机电、试验、工控设备开发研制。
