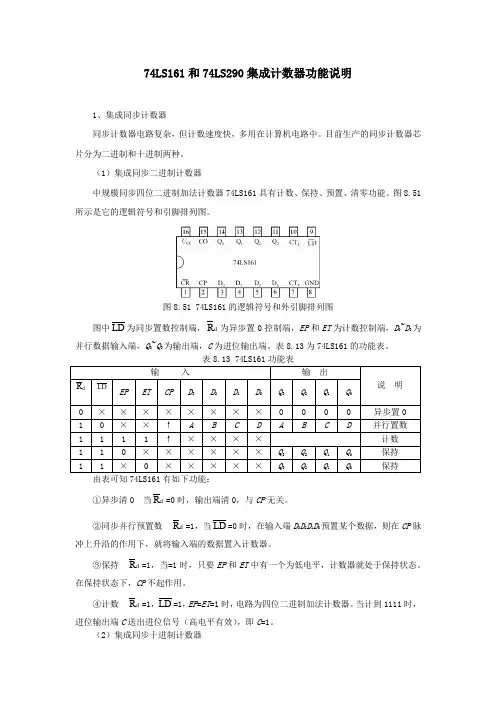

74LS161和74LS290集成计数器功能说明1、集成同步计数器同步计数器电路复杂，但计数速度快，多用在计算机电路中。
目前生产的同步计数器芯片分为二进制和十进制两种。
（1）集成同步二进制计数器中规模同步四位二进制加法计数器74LS161具有计数、保持、预置、清零功能。
图8.51所示是它的逻辑符号和引脚排列图。
图8.51 74LS161的逻辑符号和外引脚排列图图中LD为同步置数控制端，d R为异步置0控制端，EP和ET为计数控制端，D0~D3为并行数据输入端，Q0~Q3为输出端，C为进位输出端。
表8.13为74LS161的功能表。
R=0时，输出端清0，与CP无关。
①异步清0 当dR=1，当LD=0时，在输入端D3D2D1D0预置某个数据，则在CP脉②同步并行预置数d冲上升沿的作用下，就将输入端的数据置入计数器。
R=1，当=1时，只要EP和ET中有一个为低电平，计数器就处于保持状态。
③保持d在保持状态下，CP不起作用。
R=1，LD=1，EP=ET=1时，电路为四位二进制加法计数器。
当计到1111时，④计数d进位输出端C送出进位信号（高电平有效），即C=1。
（2）集成同步十进制计数器集成同步十进制加法计数器74LS160的管脚图和功能表与74LS161基本相同，唯一不同的是74LS160是十进制计数器，而74LS161是二进制计数器。
2、集成异步计数器异步计数电路简单，但计数速度慢，多用于仪器、仪表中。
（1）集成计数器74LS290图8.52是二-五-十进制集成计数器74LS290的逻辑结构图。
它兼有二进制、五进制和十进制三种计数功能。
当十进制计数时，又有8421BCD 和5421BCD 码选用功能，表8.14是它的功能表。
95481213131011CP 0CP 1Q 0Q 1Q 3Q 2R O(1)R O(2)S 9(1)S 9(2)图8.52 74LS290的逻辑结构图由表可知，74LS290具有如下功能：①异步置0 当R 0（1）=R 0（2）=1且S 9（1）或S 9（2）中任一端为0，则计数器清零，即Q D Q C Q B Q A =0000。
