基站天线安装规范.

1.1.1 室外馈线接地(1)室外馈线接地应先去除接地点氧化层，每根接地端子单独压接牢固，并使用防锈漆或黄油对焊接点做防腐防锈处理。

馈线接地线不够长时，严禁续接，接地端子应有防腐处理。

(2)馈线的接地线要求顺着馈线下行的方向，不允许出现“回流”现象；与馈线夹角以不大于15°为宜。

(3)天线安装在铁塔上时，室外部分馈线超过30m时，至少应有三处接地：离开天线平台后1m范围内；离开塔体引至室外走线架前1m范围内；馈线离馈线窗外1m范围内各一次。

(4)如铁塔高度超过60m，馈线应在铁塔中部增加一处接地。

(5)天线安装在建筑屋顶抱杆并在建筑物屋顶上布放馈线时，从馈线离开塔顶放大器TMB 1m处、馈线离开楼顶平台前1m处、馈线进入机房1m处三点接地。

(6)当馈线较短时，可采用一点或两点接地，原则是：馈线长度小于5m时采用一点接地，馈线长度小于20m，大于5m时，可采用两点接地，其他要求不少于三点接地。

(7)若馈线离开铁塔或抱杆后，在楼顶或走线架上布放一段距离后再入室，且这段距离超过20m时，此时应在楼顶或走线架上每隔20米加一避雷接地夹。

(8)室外馈线接地应先去除接地点氧化层，每根接地端子单独连接并紧固，馈线接地线不够长时，严禁续接，接地端子应有防腐处理。

(9)馈线地线必须与接地排或塔体良好接地，不得悬空不接；在不具备接地铜排的铁塔上，可以使馈线接地端子和塔放的接地端子分散固定在塔体上，每固定点不得超过两个端子，同时要打磨固定点，去掉镀漆层，做到可靠连接。

(10)所有室外馈线接地卡处均应按规范正确作防水密封处理。

(11)避雷针或与避雷针有电气连接的金属抱杆，应采用直径不小于95 mm2，多股铜导线或40×4mm的镀锌扁钢可靠接地, 严禁采用铝线。

镀锌扁钢接地时，推荐搭接长度不小于2倍扁钢宽度且三面围焊，以确保搭接电阻小于0.1Ω。

(12)避雷针与天馈抱杆绝缘安装时，两者在楼顶避雷带上的接地点相距5米以上。

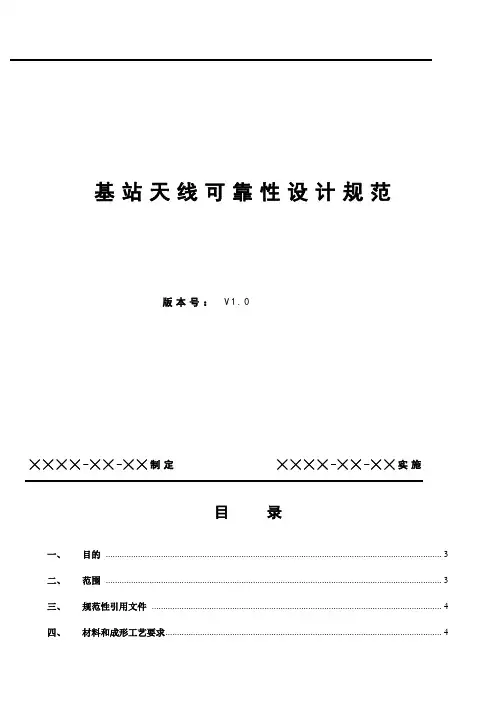

基站天线可靠性设计规范版本号：V1.0╳╳╳╳-╳╳-╳╳制定╳╳╳╳-╳╳-╳╳实施目录一、目的 (3)二、范围 (3)三、规范性引用文件 (4)四、材料和成形工艺要求 (4)4．1材料及成形工艺选择原则 (4)4．2材料选择参考 (5)4．3成形工艺选择参考 (8)4．4公司常用材料性能和用途说明 (10)4．5材料和成形工艺ROHS要求 (10)4．6材料表面处理原则 (12)五、可靠性设计要求 (13)5．1可靠性试验要求（总则）附件1 (13)5．2环境指标要求及适应性要求 (14)六、结构设计要求 (14)6．1与电气相关的结构设计原则 (14)6．2与电气无关的结构设计原则 (15)6．3共用性结构设计原则 (16)6．4可批量性及稳定性结构设计原则 (17)七、三阶交调要求 (17)7．1产生交调的原因分析 (17)7．2抑制交调信号的方法 (18)八、产品说明书编写规范 (19)8．1产品技术说明书附表1 (19)8．2产品安装说明书附表2 (19)8．3装箱清单附表3 (19)8．4产品合格证附表4 (19)九、检测、标志、包装、运输、贮存要求 (19)9．1检验规则 (19)9．2标志 (20)9．3包装 (21)9．4运输 (21)9．5贮存 (21)十、图纸标准化 (21)10．1图框和公差附表5 (21)10．2尺寸标注 (21)10．3技术要求附表5 (23)十一、生产工艺要求 (23)11．1通用工艺 (23)1.1.1 手工焊锡工艺标准（附件2）1.1.2 高频焊锡工艺标准（附件3）1.1.3 射频插座制作和安装工艺标准（附件4） (27)1.1.4 标签工艺标准（附件5） (27)1.1.5 板状天线封胶工艺标准（附件6） (27)1.1.6 力矩工艺标准（附件7） (27)1.1.7 螺丝(钉)固化标准（附件8） (27)1.1.8 手工剥电缆工艺标准（附件9） (27)1.1.9 剥线机剥电缆工艺标准（附件10） (27)1.1.10 包装工艺标准（附件11） (27)1.1.11 手工电弧焊焊接工艺标准（附件12） (27)1.1.12 SOP*SIP标准化（包括来料、制程、包装、出货）附件13 (31)11．2组装工艺 (32)11．2．1 组装的基本要求11．2．2 组装的基本方法一、目的规范天线的工艺设计，满足天线可制造性设计的要求，缩短设计生产周期，为天线设计人员提供天线工艺设计的准则，为工艺人员审核天线的可制造性提供工艺审核的准则。

电信基站的施工方案与天线安装调试随着移动通信技术的不断发展，电信基站的建设变得越来越重要。

本文将介绍电信基站的施工方案以及天线的安装和调试流程，以帮助读者对此有更全面的了解。

一、施工方案1. 地点选择在选择基站建设地点时，需要考虑到信号覆盖的范围和需求量。

通常选择海拔较高、无需要建筑物遮挡的地点，以确保信号的稳定传输。

2. 设备采购施工前需要采购必要的设备，包括天线、支架、馈线、接头等。

根据实际需求，选择合适的设备型号和数量。

3. 基站规划基站的规划包括天线的选址和整体布局。

优先选择合适的天线安装位置，再考虑其他设备的布置，以保证信号覆盖范围和传输质量。

4. 施工步骤（1）建设基站主体结构：包括铺设基站地基、搭建支架等。

（2）安装天线：根据规划好的位置，将天线固定在支架上，并连接馈线及接头。

（3）连接设备：将天线的馈线连接到设备端口，确保连接牢固。

（4）接地保护：为了保护设备和人身安全，必须进行接地保护措施，确保基站接地良好。

5. 施工注意事项（1）安全第一：施工人员必须具备安全意识，佩戴好安全帽、安全鞋等防护装备，遵守操作规程。

（2）施工质量：确保施工过程中的每一个环节都符合工程要求，保证基站设备的安全和稳定。

二、天线安装与调试1. 天线安装（1）安装位置选择：根据基站规划确定天线的安装位置，如屋顶、塔楼等。

（2）固定天线：使用螺栓或焊接等方式将天线固定在安装支架上，确保稳固可靠。

（3）连接馈线：将天线馈线与设备的馈线连接，注意接头的正确安装，确保连接良好。

2. 天线调试（1）信号质量检测：使用专业仪器检测天线所接收到的信号质量，包括信号强度、误码率等指标。

（2）调整方向：根据信号质量检测结果，调整天线的方向和角度，以获得更好的传输效果。

（3）参数调优：根据实际情况，调整设备的参数设置，如频率、功率等，以优化信号传输质量。

（4）故障排查：如果在调试过程中出现问题，需要进行故障排查，逐一排除可能影响信号传输的因素。

基站天线安装角度规范引言基站天线的安装角度是影响无线通信系统覆盖范围和性能的重要因素之一。

为了确保基站天线的正常工作和网络的稳定性，制定基站天线安装角度规范是至关重要的。

本文将介绍基站天线安装角度规范的相关内容，帮助网络运维人员进行正确的安装和调整。

规范说明安装角度的定义基站天线的安装角度是指天线与地平面之间的夹角。

安装角度的调整可以影响天线的辐射方向和覆盖范围。

安装角度的调整原则在正常情况下，基站天线的安装角度应符合以下原则：1.垂直方向调整：基站天线的垂直方向调整应根据地理环境和网络需求来确定。

一般情况下，天线应垂直于地面安装，夹角误差不应超过5度。

2.水平方向调整：基站天线的水平方向调整应根据网络布局和覆盖需求来确定。

一般情况下，天线应朝向目标覆盖区域，夹角误差不应超过10度。

安装角度的调整步骤为了正确调整基站天线的安装角度，可以按照以下步骤进行：1.定位天线：在选择安装位置时，应考虑地理环境和网络布局，选择位置合适的地点安装基站天线。

2.安装天线：使用合适的安装工具将天线牢固地安装在支架上，确保天线的稳定性和固定度。

3.调整水平方向：使用天线调整工具或者电子设备，将天线调整到水平方向。

4.调整垂直方向：使用天线调整工具或者电子设备，将天线调整到垂直方向，并确保夹角误差不超过规定范围。

5.锁定天线：在调整完安装角度后，使用适当的螺丝或固定装置将天线固定住，避免因外力影响导致天线角度发生变化。

6.测试与验证：安装完毕后，进行相关的测试和验证，确保基站天线的覆盖范围和性能符合设计要求。

安装角度调整的注意事项1.避免天线与障碍物的干扰：在选择安装位置时，应尽量避开高楼大厦、电力设施等可能对天线信号造成干扰的障碍物。

2.考虑电磁辐射对人体的影响：安装人员在调整天线角度时，应注意个人安全，避免过度接触天线和暴露在辐射范围内。

3.定期维护与检查：基站天线安装角度的调整应定期进行检查和维护，及时发现和处理异常情况。

天线的安装天线在安装时，为获得最理想的覆盖效果，并减少干扰，应遵循以下原则：（1）天线周围的净空要求为50～100m，即天线底部应高出周围环境5m （第一菲涅尔区半径）。

（2）如果天线安装在墙面，天线发射方向尽量与墙面垂直，如有夹角，要求不小于75度。

（3）空间分集天线的间隔距离应该考虑两个方面的影响：一是接收天线分集距离的要求，二是天线隔离度的要求。

空间分集天线的间隔距离必须同时满足这两项要求。

当天线间隔距离较大导致安装困难时，可以适当缩小间距。

例如在60米平台上安装CDMA空间分集天线时，同一扇区两天线之间水平分集间隔距离应不小于5.5米。

由于安装条件受限，无法达到需要的分集距离，则可以适当缩小天线间隔距离至4米以上。

（4）基站天线安装应注意在其覆盖区内是否会产生较大的阴影。

应尽量避免天线主瓣被高大建筑物、山体所阻挡。

利用大楼顶面安装定向天线时，天线位置应尽量靠近楼边，避免大楼的边沿阻挡波束。

当天线必须离开大楼边沿安装，应尽量使天线架设在离开楼面较高的位置。

天线离开楼顶的高度应该保证第一菲涅尔余隙无阻挡，工程设计中应避免天线主瓣方向到大楼边沿的距离超过30米。

（5）馈线、馈线转换头及室内外跳线的质量也非常大地影响移动通信基站的覆盖质量。

大部分覆盖效果差的基站是由于馈线及连接部分的质量差引起的，可通过VSWR仪表逐级逐段测量来判定质量差的部分，及时更换以保证整个基站天馈线部分的质量，保证基站的运行质量和覆盖质量。

五、结论总之，天线在移动通信网络设计及优化中起到非常大的作用，系统地了解天线的性能指标和在各种环境条件下的使用方法，将有助于移动通信网络的设计，提高网络运营质量。

因此，天线的基本知识和使用方法，是网络设计和网络运营维护工作者所必须掌握的。

基站天线的设置基站天线设置需要重点考虑下倾角、方向角、天线挂高、天线分集距离和隔离距离等参数。

1、下倾角设置合理设置天线下倾角不但可以降低同频干扰的影响，有效控制基站的覆盖范围和整网的软切换比例（对CDMA网络而言），而且可以加强本基站覆盖区内的信号强度。

1.1.1 室外馈线接地(1)室外馈线接地应先去除接地点氧化层，每根接地端子单独压接牢固，并使用防锈漆或黄油对焊接点做防腐防锈处理。

馈线接地线不够长时，严禁续接，接地端子应有防腐处理。

(2)馈线的接地线要求顺着馈线下行的方向，不允许出现“回流”现象；与馈线夹角以不大于15°为宜。

(3)天线安装在铁塔上时，室外部分馈线超过30m时，至少应有三处接地：离开天线平台后1m范围内；离开塔体引至室外走线架前1m范围内；馈线离馈线窗外1m范围内各一次。

(4)如铁塔高度超过60m，馈线应在铁塔中部增加一处接地。

(5)天线安装在建筑屋顶抱杆并在建筑物屋顶上布放馈线时，从馈线离开塔顶放大器TMB 1m处、馈线离开楼顶平台前1m处、馈线进入机房1m处三点接地。

(6)当馈线较短时，可采用一点或两点接地，原则是：馈线长度小于5m时采用一点接地，馈线长度小于20m，大于5m时，可采用两点接地，其他要求不少于三点接地。

(7)若馈线离开铁塔或抱杆后，在楼顶或走线架上布放一段距离后再入室，且这段距离超过20m时，此时应在楼顶或走线架上每隔20米加一避雷接地夹。

(8)室外馈线接地应先去除接地点氧化层，每根接地端子单独连接并紧固，馈线接地线不够长时，严禁续接，接地端子应有防腐处理。

(9)馈线地线必须与接地排或塔体良好接地，不得悬空不接；在不具备接地铜排的铁塔上，可以使馈线接地端子和塔放的接地端子分散固定在塔体上，每固定点不得超过两个端子，同时要打磨固定点，去掉镀漆层，做到可靠连接。

(10)所有室外馈线接地卡处均应按规范正确作防水密封处理。

(11)避雷针或与避雷针有电气连接的金属抱杆，应采用直径不小于95 mm2，多股铜导线或40×4mm的镀锌扁钢可靠接地, 严禁采用铝线。

镀锌扁钢接地时，推荐搭接长度不小于2倍扁钢宽度且三面围焊，以确保搭接电阻小于0.1Ω。

(12)避雷针与天馈抱杆绝缘安装时，两者在楼顶避雷带上的接地点相距5米以上。

1、天馈安装要求1.1 天线安装要求1.1.1 基站天线天线安装加固必须稳定、牢固、可靠。

全向天线安装时应保证天线垂直，允许偏差±0.5°。

定向天线的方位角和下倾角应符合工程设计要求，方位角允许偏差为±0.5°，下倾角允许偏差为±1°。

天线的主瓣辐射面方向附近应无任何金属物件或障碍物阻挡。

天线安装于楼顶时，应考虑楼面及女儿墙对天线的阻挡以选择合适的抱杆高度。

天线固定底座上平面应与天线抱杆的顶端平行，允许误差±5cm。

天线抱杆应高出天线顶部至少200mm。

采用女儿墙抱箍安装时，天线底部必须高出女儿墙最高部分至少500mm。

同一扇区两根单极化天线的方位角和下倾角相同，在水平方向上间距应不小于3.5m，相邻的两个扇区之间两定向天线的水平间距应不小于0.5m。

微波天线与CDMA 定向天线同平台安装时，CDMA 天线与微波天线互不影响。

天线应处于避雷针下45°角的保护范围内，天馈系统的防雷接地设计应执行YD 5098-2005《通信局（站）防雷与接地工程设计规范》的有关规定。

天线与跳线的接头应作防水处理。

天馈线系统的电压驻波比应≤1.50。

工程设计中，应充分考虑与其他各电信业务经营者相同或相近频段无线网络的杂散、阻塞、互调干扰协调，除考虑必要的保护频带外，还可合理利用地形地物、空间隔离、天线方向去耦或加装滤波器满足系统间的隔离度要求。

不同电信业务经营者无线网络之间的系统于扰处理办法应按原信息产业部的相关规定执行。

在繁华街道、居民小区、旅游景点等区域，根据当地政府相关市政建设规定或满足业主要求，天线及馈线的设置宜与安装应与周围环境协调。

1.1.2 GPS 天线GPS 天线的安装位置处天空视野应较为开阔，周围没有高大建筑物阻挡，距离屋顶小型附属建筑物应尽量远，离开周围金属物体的距离≥1.5m。

GPS 天线安装平台的可使用面积越大越好，必须保证周围遮挡物对其的遮挡≤30°，GPS 天线竖直向上的视角应≥120°。

电信基站施工要求与天线安装标准电信基站是现代通信系统的重要组成部分，它们承载着提供持续可靠的通信服务的责任。

为了确保电信基站的施工和天线安装符合相关标准和要求，以下是一些常见的电信基站施工要求和天线安装标准。

1. 基站选址：电信基站的选址至关重要，应考虑到周围环境、地质条件和安全因素等。

选址时需要进行全面的风险评估和环境评估，并遵守国家和地方相关规定。

2. 设备安装：电信基站的设备安装包括天线、机柜、电源等。

在安装过程中，必须按照厂家提供的相关技术规范进行，并确保设备的安全可靠。

3. 建设施工：基站的建设施工需要遵守相关的建筑规范和工程施工标准。

施工过程中需要注意安全和环境保护，合理规划施工进度和施工方案。

4. 拆除工作：当电信基站需要拆除或迁移时，必须按照相关规定进行拆除工作。

在拆除过程中，需注意施工的安全性，防止对周围环境和设备造成损害。

5. 天线安装：天线是电信通信的关键部分，其安装对通信质量至关重要。

天线的安装需要遵循相关技术规范，包括安装高度、安装角度和安装位置等。

6. 天线调试：在天线安装完成后，需要进行调试和优化工作。

调试包括信号强度测试、天线指向调整和干扰消除等，以确保通信质量和覆盖范围达到最佳状态。

7. 线缆布线：电信基站的线缆布线应按照相关标准进行，避免线缆过长、过弯或过密，以减少信号损耗和干扰。

8. 安全措施：在电信基站施工中，必须注重安全措施的实施。

包括安全警示标识的设置、消防措施和防雷防静电措施等。

9. 环境保护：建设电信基站时，应遵守相关环境保护规定。

包括对施工现场的噪音、粉尘和废弃物的控制，以减少对周围环境的影响。

10. 资料管理：在施工完成后，必须做好施工资料的管理和归档工作。

包括施工图纸、技术方案和施工记录等，以备日后的维护和管理需要。

总之，电信基站的施工要求和天线安装标准对保障通信质量和用户体验具有重要意义。

遵循这些要求和标准，能确保电信基站的安全、可靠运行，同时也有利于减少对周围环境的影响。

移动基站安装规定移动基站安装规定是为了保障基站安装的标准化和规范化，保证移动通信网络的正常运行和用户的通信质量。

下面是一份关于移动基站安装规定的样本，供参考：1. 移动基站安装位置规定：(1) 基站应尽量选择空旷地带，远离大型建筑物、高山和水塘等地，以避免遮挡和信号干扰。

(2) 基站应符合国家和地方相关规定的距离限制，与周边居民住宅、教育机构、医院等敏感场所保持一定距离。

(3) 基站的安装位置应保证施工方便，维护与管理人员容易到达。

2. 移动基站安装机房规定：(1) 基站机房应采用防火、防雷、防水等安全设施，确保机房设备的安全和正常运行。

(2) 基站机房应有明确的进出通道，门窗应符合安全防护要求，并设置视频监控设备。

(3) 基站机房应满足通风、温度、湿度等要求，防止设备过热和潮湿。

3. 移动基站天线安装规定：(1) 基站天线应根据具体建筑物结构和信号覆盖需求进行合理设置，并严禁私自调整天线方向、倾角等参数。

(2) 基站天线安装应符合天线高度、天线架构等规定，禁止将天线安装在非正规的支撑物上。

(3) 基站天线和馈线应定期检查和维护，确保其良好的工作状态和连接质量。

4. 移动基站电力供应规定：(1) 基站电力供应应由正规的电力部门进行接入，符合国家电网相关标准和规定。

(2) 基站电力供应系统应具备稳定可靠、接地良好、防雷等功能，避免电力故障对基站设备的影响。

(3) 基站电力设备应设置专门的电源开关，并配备相关警示和防护设备。

5. 移动基站维护与管理规定：(1) 移动基站应配备专业的维护和管理人员，定期检查和维护设备，保证其正常运行和服务质量。

(2) 移动基站维护人员应接受相关培训，熟悉设备操作规程和应急处理方法，做好设备故障应对工作。

(3) 移动基站应定期进行安全演练和紧急处理预案，提高基站的应急响应能力。

以上是一份关于移动基站安装规定的样本，不同地区和运营商可能会有相应调整。

为保证移动通信网络的正常运行和用户的通讯质量，在实际安装过程中应遵循相关规定和标准，确保基站设备安全可靠。

移动通信网基站无线设备安装施工规范(基站设备安装实施细则)移动通信网基站无线设备安装施工规范目录1.施工条件和施工前准备 (2)机房应具备装机条件 (2)天线抱杆应具备安装条件 (2)馈线走线架应具备安装条件 (2)铁塔走线架应具备馈线接地处 (3)安装前对工程前期准备工作检查 (3)2．施工组织和实施 (3)第一次工程协调会 (3)工程设计交底 (4)施工技术力量报告和检验 (4)设备器材送货和检验 (5)示范站和第一次工地例会 (5)安装质量检查 (6)3．天馈线系统安装程序和规范 (6)天馈线安装位置的质量要求 (6)天馈线的组装吊挂质量要求 (5)天馈线安装质量要求 (7)馈线的防雷接地质量要求 (9)天馈线接头的防水处理质量要求 (9)爱立信设备远端模块的安装质量要求 (9)4．室内设备（BTS）安装程序和规范 (10)立架（含主设备，IDF架等） (10)线缆布放与连接 (10)接地 (11)标签 (11)附件1用泡沫填充馈线最小弯曲半径 (12)附件2基站天线俯角和方位角测量方法 (13)附件3移动网基站设备安装质量检查表 (14)附件4移动网基站设备安装条件检查记录表 (16)1．施工条件和施工前准备机房应具备装机条件机房建筑应符合工程设计要求。

有关建筑工程已完工并验收合格，机房墙壁及地面已充分干燥，门窗闭锁应安全可靠。

b5E2RGbCAP机房馈线孔洞窗已安装，位置、尺寸、数量等均应符合工程设计要求。

新机房时，空调已安装完毕，并能提供使用。

室内湿度应符合工程设计要求。

机房接地系统必须符合工程设计的要求，机房内应设有工作地排，保护地排，机房外应设有防雷地排（各地排规格和孔洞符合工程设计要求），各地排有接地引入线（40×4mm2扁钢或95mm2铜线）牢固连接，接地电阻符合设计要求（＜5欧姆）。

p1EanqFDPw市电已引入机房，机房照明系统已能正常使用。

配套的走线架、电源、传输设备已安装。

gnss基站布设原则-回复GNSS（全球导航卫星系统）基站布设是确保GNSS系统正常运行和提高系统精度的关键步骤之一。

基站布设的原则涵盖了选址选择、天线安装、信号覆盖、网络连接等多个方面。

在本文中，我将逐步解释GNSS基站布设的原则和步骤。

一、选址选择选址选择是GNSS基站布设的起点，选址应满足以下原则：1. 高处选址：由于地球的曲率，基站位于高处可以增加接收到的卫星数量，从而提高定位精度。

2. 开阔地区：应避免建在人造物或大型建筑物附近，以减少信号遮挡，并获得更好的信号质量。

3. 避开干扰源：避免选址在可能产生电磁干扰的区域，例如高压电缆、电力变压器等。

二、天线安装天线是GNSS基站的重要组成部分，正确的安装可以提高系统性能：1. 安装高度：天线应尽可能安装在高处以优化卫星覆盖，一般建议安装在至少2米高的架子或塔上。

2. 避免遮挡：天线应避免被建筑物、树木等物体遮挡，以保证周围环境对信号的影响最小化。

3. 对准方向：天线应指向北方，以确保接收到的卫星信号的最佳接收。

三、信号覆盖信号覆盖是确保GNSS系统正常运行和提高定位精度的关键因素之一：1. 卫星选择：应选择覆盖范围广且信号强度良好的卫星进行测量。

2. 多基站布设：如果需要提高定位精度或改善信号覆盖，可以在附近布设多个基站，以便互相校准和协作。

3. 可见性评估：可以使用GNSS模拟器或软件评估选址的信号可见性，并作出相应的调整。

四、网络连接与全球卫星导航系统通信的网络连接是GNSS基站布设不可或缺的一部分：1. 网络选型：可以选择使用有线网络（例如以太网）或无线网络（例如4G、5G）进行GNSS数据的传输。

2. 带宽要求：GNSS数据量较大，需要选择具备足够带宽和稳定性的网络进行数据传输，以确保数据的及时性和完整性。

3. 数据安全：应确保网络连接安全可靠，采取必要的安全措施，防止数据的丢失或泄露。

综上所述，GNSS基站布设的原则包括选址选择、天线安装、信号覆盖以及网络连接等多个方面。
