移动公司地网、天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0。

5—0。

7米,同时作为基站地网的一组延伸辐射体.电缆不得与地网扁铁缠绞，下埋长度应大于15m。

2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地，保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。

3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。

4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。

引入孔洞用防火泥做堵塞处理。

5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。

(二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。

2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接。

3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。

4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2—5米范围内开挖一圈宽约0。

4米，深0。

5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。

2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩)，垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。

用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊（不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。

移动基站安装规范1规范要求：1.1天馈线安装部分：1.1.1天线安装应符合设计要求。

如按设计要求无法安装的、必须现场变更的应填写工程变更单。

1.1.2天线的组装应符合厂家说明书要求，特别注意将润滑剂涂在紧固螺杆上，以便于将来调整天线。

天线加固确保牢固可靠，注意正确使用双螺帽加固。

1.1.3天线安装位置及高度要确保在避雷针或抱杆的45度角保护范围之内。

1.1.4天线方位角偏差小于5度，扇区次序正确。

俯仰角偏差小于1度。

并在随工检查记录上注明角度。

1.1.5对于3G与GSM的共址站，3G的发射天线与GSM接受天线的水平隔离度、3G与GSM天线系统不同天线平台的垂直隔离度必须满足系统隔离要求。

1.1.6天线与室外跳线的接头处拧紧之后，先裹３层胶泥，缠绕时，胶泥要求拉长1倍，且层层叠压1/2，外面再用胶带裹5层（第一层从下往上，最后一层也是从下往上裹）。

然后用扎带扎紧两端，要求裹得圆滑饱满，胶泥不外露。

1.1.7室外馈线头与跳线的接头处拧紧之后，用胶泥裹三层,再用胶带裹5层（第一层从下往上，最后一层也是从下往上裹）。

然后用扎带扎紧两端，要求裹得圆滑饱满，胶泥不外露。

室外馈线头与跳线的接头处应保持平直，平直段不少于40 cm，以保证馈线、跳线连接处没有应力。

1.1.8馈线头必须按照安装说明制作，馈线截面切除平整，不留铜屑，按图组装，正确使用防水胶。

馈线屏蔽层向外侧翻压，必须和馈线头接触紧密，中间白色绝缘体必须压整齐。

1.1.9室外1/2跳线不应打圈。

1.1.10布放每一根馈线之前及时做好两端标签，每根馈线余量小于2米。

1.1.11馈线布放之前，根据室内跳线连接位置确定馈线的路由走向和固定位置，同时要考虑预留扩容位置。

1.1.12馈线走向要平直，塔体部分每隔1.2米加固一处，过桥及室内部分每隔0.9米需加固一次，加固点不得在馈线拐弯处。

1.1.137/8馈线最小曲率半径为25cm，1/2馈线最小曲率半径为12cm。

1.1.1 室外馈线接地(1)室外馈线接地应先去除接地点氧化层，每根接地端子单独压接牢固，并使用防锈漆或黄油对焊接点做防腐防锈处理。

馈线接地线不够长时，严禁续接，接地端子应有防腐处理。

(2)馈线的接地线要求顺着馈线下行的方向，不允许出现“回流”现象；与馈线夹角以不大于15°为宜。

(3)天线安装在铁塔上时，室外部分馈线超过30m时，至少应有三处接地：离开天线平台后1m范围内；离开塔体引至室外走线架前1m范围内；馈线离馈线窗外1m范围内各一次。

(4)如铁塔高度超过60m，馈线应在铁塔中部增加一处接地。

(5)天线安装在建筑屋顶抱杆并在建筑物屋顶上布放馈线时，从馈线离开塔顶放大器TMB 1m处、馈线离开楼顶平台前1m处、馈线进入机房1m处三点接地。

(6)当馈线较短时，可采用一点或两点接地，原则是：馈线长度小于5m时采用一点接地，馈线长度小于20m，大于5m时，可采用两点接地，其他要求不少于三点接地。

(7)若馈线离开铁塔或抱杆后，在楼顶或走线架上布放一段距离后再入室，且这段距离超过20m时，此时应在楼顶或走线架上每隔20米加一避雷接地夹。

(8)室外馈线接地应先去除接地点氧化层，每根接地端子单独连接并紧固，馈线接地线不够长时，严禁续接，接地端子应有防腐处理。

(9)馈线地线必须与接地排或塔体良好接地，不得悬空不接；在不具备接地铜排的铁塔上，可以使馈线接地端子和塔放的接地端子分散固定在塔体上，每固定点不得超过两个端子，同时要打磨固定点，去掉镀漆层，做到可靠连接。

(10)所有室外馈线接地卡处均应按规范正确作防水密封处理。

(11)避雷针或与避雷针有电气连接的金属抱杆，应采用直径不小于95 mm2，多股铜导线或40×4mm的镀锌扁钢可靠接地, 严禁采用铝线。

镀锌扁钢接地时，推荐搭接长度不小于2倍扁钢宽度且三面围焊，以确保搭接电阻小于0.1Ω。

(12)避雷针与天馈抱杆绝缘安装时，两者在楼顶避雷带上的接地点相距5米以上。

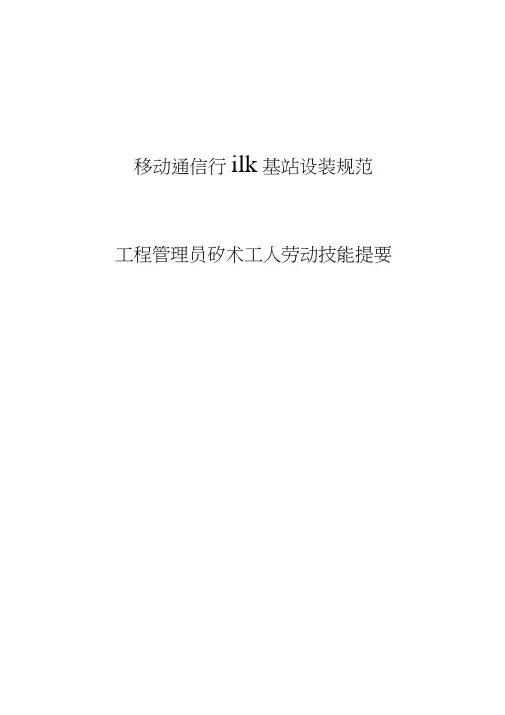

移动通信行ilk基站设装规范工程管理员矽术工人劳动技能提要（适应基站设备安装工程管理员、技术工人）（说明：标有“管”字为适应于工程管理员；标有“技”字为技术工人；没有标明为共用。

）1、移动通信工程建设过程1.1工程规划及可行性报告1.2工程批准及准备1.3工程招标及签订合同1.4工程实施1.5竣工验收及交工试运行1.6工程移交维护部门1.7工程保修2、移动通信工程项目管理的基本内容2.1移动通信工程按项目进行管理，实行项目经理负责制。

2.2项目管理主要内容是项目组织、策划、招投标及合同资金管理2.3项目管理可归类为：质量管理；进度管理；成本管理；安全管理。

3、施工组织设计是什么、及主要内容3.1施工组织设计编写就是用于指导施工，施工组织设计是贯穿整个工程实施的纽带，它为工程质量、进度、成本、安全提供了方法和手段。

3.2施工组织就是针对工程施工的复杂性，来研究工程建设统筹安排与系统管理，体现如何组织、计划一项拟建工程施工，寻求合理的组织与方法协调施工中各施工单位、各专业、资源与时间、各资源之间的合理关系。

在整个工程的实施过程中，按照客观的技术、经济规律，采用各种有效手段，做出科学的、合理的安排，达到工期短、质量优和成本低的目的，使工程取得最优的效果。

3.3施工组织的主要内容：1. 工程概况包括工程简介、技术设计方案、计划工期、工程特点、工程目标等内容。

2. 施工组织包括施工管理机构及相应岗位职责、各种资源需用量计划（劳动力资源配置、材料计划、资金使用计划及施工机具使用计划等）、施工总进度计划及保证措施、文明施工。

从整个工程实施管理的角度出发，为工程实施制定一个管理目标及保证体系。

3. 主要施工方法及技术措施包括施工流程图、工程实施各阶段相关队伍、相关专业、相关人员及相关系统的划分、主要施工方法和各项经济技术指标（施工准备阶段、主要工序施工方法和技术措施、各子系统主要施工方法及技术经济指标、施工中的难点及解决方案）、工程防护方法和措施、各子系统调试方案、工程联调方案。

移动通信行业基站设备安装规范工程管理员及技术工人劳动技能提要(适应基站设备安装工程管理员、技术工人)(说明：标有“管”字为适应于工程管理员；标有“技”字为技术工人；没有标明为共用。

)一: 移动通信工程管理知识(管)1、移动通信工程建设过程?1.1工程规划及可行性报告1.2工程批准及准备1.3工程招标及签订合同1.4工程实施1.5竣工验收及交工试运行1.6工程移交维护部门1.7工程保修2、移动通信工程项目管理的基本内容?2.1移动通信工程按项目进行管理，实行项目经理负责制。

2.2项目管理主要内容是项目组织、策划、招投标及合同资金管理2.3项目管理可归类为：质量管理；进度管理；成本管理；安全管理。

3、施工组织设计是什么、及主要内容?3.1施工组织设计编写就是用于指导施工，施工组织设计是贯穿整个工程实施的纽带，它为工程质量、进度、成本、安全提供了方法和手段。

3.2施工组织就是针对工程施工的复杂性，来研究工程建设统筹安排与系统管理，体现如何组织、计划一项拟建工程施工，寻求合理的组织与方法协调施工中各施工单位、各专业、资源与时间、各资源之间的合理关系。

在整个工程的实施过程中，按照客观的技术、经济规律，采用各种有效手段，做出科学的、合理的安排，达到工期短、质量优和成本低的目的，使工程取得最优的效果。

3.3施工组织的主要内容：1.工程概况包括工程简介、技术设计方案、计划工期、工程特点、工程目标等内容。

2.施工组织包括施工管理机构及相应岗位职责、各种资源需用量计划（劳动力资源配置、材料计划、资金使用计划及施工机具使用计划等）、施工总进度计划及保证措施、文明施工。

从整个工程实施管理的角度出发，为工程实施制定一个管理目标及保证体系。

3.主要施工方法及技术措施包括施工流程图、工程实施各阶段相关队伍、相关专业、相关人员及相关系统的划分、主要施工方法和各项经济技术指标（施工准备阶段、主要工序施工方法和技术措施、各子系统主要施工方法及技术经济指标、施工中的难点及解决方案）、工程防护方法和措施、各子系统调试方案、工程联调方案。

1.1.1 室外馈线接地(1)室外馈线接地应先去除接地点氧化层，每根接地端子单独压接牢固，并使用防锈漆或黄油对焊接点做防腐防锈处理。

馈线接地线不够长时，严禁续接，接地端子应有防腐处理。

(2)馈线的接地线要求顺着馈线下行的方向，不允许出现“回流”现象；与馈线夹角以不大于15°为宜。

(3)天线安装在铁塔上时，室外部分馈线超过30m时，至少应有三处接地：离开天线平台后1m范围内；离开塔体引至室外走线架前1m范围内；馈线离馈线窗外1m范围内各一次。

(4)如铁塔高度超过60m，馈线应在铁塔中部增加一处接地。

(5)天线安装在建筑屋顶抱杆并在建筑物屋顶上布放馈线时，从馈线离开塔顶放大器TMB 1m处、馈线离开楼顶平台前1m处、馈线进入机房1m处三点接地。

(6)当馈线较短时，可采用一点或两点接地，原则是：馈线长度小于5m时采用一点接地，馈线长度小于20m，大于5m时，可采用两点接地，其他要求不少于三点接地。

(7)若馈线离开铁塔或抱杆后，在楼顶或走线架上布放一段距离后再入室，且这段距离超过20m时，此时应在楼顶或走线架上每隔20米加一避雷接地夹。

(8)室外馈线接地应先去除接地点氧化层，每根接地端子单独连接并紧固，馈线接地线不够长时，严禁续接，接地端子应有防腐处理。

(9)馈线地线必须与接地排或塔体良好接地，不得悬空不接；在不具备接地铜排的铁塔上，可以使馈线接地端子和塔放的接地端子分散固定在塔体上，每固定点不得超过两个端子，同时要打磨固定点，去掉镀漆层，做到可靠连接。

(10)所有室外馈线接地卡处均应按规范正确作防水密封处理。

(11)避雷针或与避雷针有电气连接的金属抱杆，应采用直径不小于95 mm2，多股铜导线或40×4mm的镀锌扁钢可靠接地, 严禁采用铝线。

镀锌扁钢接地时，推荐搭接长度不小于2倍扁钢宽度且三面围焊，以确保搭接电阻小于0.1Ω。

(12)避雷针与天馈抱杆绝缘安装时，两者在楼顶避雷带上的接地点相距5米以上。

基站设备安装规范：基站部分 1 基站经纬度应准确无误。

2 机柜门应开关自如，机柜内外及各模块应干净整洁。

3 机架安装位置符合施工要求（符合图纸设计）。

4 应用16MM2的直流线与BTS相连。

5 应用16MM2的黄/绿接地线与BTS相连。

6 所有的钢性电缆的弯曲度应恰当（不能直接在接头处弯曲电缆，弯曲和接头须保持大于2CM距离）。

7 钢性电缆接头应与模块紧密相连。

8 所有模块应固定在框架上。

9 所有金属盖（盲板）应已安装。

10 设备各单板工作正常，指示灯和指示面板各种数字显示正常，电源告警开关正常，风扇运转正常。

1 应有网络优化测试报告及入网开通报告12 基站站型和设备配置应与设计相吻合13 基站接收机和发射机性能测试正常机架安装1 在有活动地板的机房内安装设备应有钢制底座，底座与楼板加固牢靠。

2 DDF架顶部距离地面，信号线应有标签表明收发。

3 机架垂直度上下偏差≤机架高度*1.0%。

4 同一列设备面板应成一直线，相邻机架的缝隙应≤3MM。

5 机架抗震加固应符合施工图要求。

6 机架接地可靠。

天馈线系统安装1 基站天馈线安装加固应符合施工图要求，安装稳定牢固、可靠，馈线外观应无损伤。

2 天馈系统的电压驻波比应小于1.5或无VSWR的告警。

3 基站天线安装高度、方位角应符合施工图要求。

4 基站天线倾角应符合施工图要求，允许偏差±1°。

5 基站天线防雷接地良好，天线应处于避雷45°角的保护范围内。

6 天线跳线应合适，有标签标明小区号。

7 采用空间分集的天线两接收天线间距应大于4M，其俯仰角应一致。

8 基站天线应与铁塔、抱杆等紧固牢靠。

9 馈线的规格、型号、路由走向应符合施工图要求。

10 馈线拐弯应圆滑均匀，曲率半径≥馈线外径的15倍。

11 馈线窗安装牢固，满足防尘、防水要求，馈线进馈线窗前应留足够的防水弯。

12 所有外部接头应用防水胶带隔离。

13 馈线末端应用标签标明小区号，有可能亦应区分接收、发14 馈线的金属外层应在上部、下部和经走线架进机房入口处就近接地（即三点可靠接地）。

中国移动网络代维质量规范基站设备及天馈分册（2019年版）中国移动通信集团公司网络部目录第一部分基站设备及天馈分册 (1)第一章维护界面划分和代维工作内容 (1)第二章代维工作流程及质量控制点 (11)第三章工作质量指标 (21)第一部分基站设备及天馈分册第一章维护界面划分和代维工作内容第一条维护界面的划分1.基站设备及天馈（含配套）包括：基站主设备、动力配套、传输配套设备和动力环境监控系统、天馈系统等，具体包括基站机房、基站主设备、传输接入设备、开关电源、蓄电池、环境监控、空调、照明、防雷接地、发电油机、市电线路智能通风设备、智能电表、交流配电箱的维护工作、室内外环境的维护以及应急发电工作。

天馈系统主要是指宏基站（含分布式基站）的天馈系统及防雷接地系统，包括一体化、集束美化天线，GPS天线，RRU、RRU电源线、馈线等。

2.基站设备及天馈（不含配套）包括：基站主设备、传输设备及配套、天馈系统（与含配套基站及配套天馈系统内容相同）等，具体包括基站主设备、传输接入设备、传输配套、光缆接入、天馈系统、传输设备和基站主设备与电源设备之间的电源连接、传输设备与基站主设备之间的连接线缆、发电油机、应急发电工作（可选）。

涉及配套的维护工作原则上由配套提供单位负责。

3.传输维护界面：以传输线路基站内成端为界，成端以内尾纤、传输设备等以及ODF架由基站专业代维负责，光缆线路成端（含终端盒、法兰盘等）以及成端以外的传输线路部分由其它专业负责维护。

4.基站设备及天馈与室分设备维护界面：独立信源设备，顶部射频接口以外的天馈系统划归直放站室分及WLAN项目；非独立信源设备，功分器以及功分器到近端机的跳线划归直放站室分及WLAN项目，功分器以外由基站顶部射频接口（不含射频接口）至基站天馈之间的天馈系统部分划归基站设备及天馈项目；室分站点RRU划归直放站室分及WLAN项目。

5.室内外天馈维护界面：以基站主设备射频输出为划分点，基站主设备射频输出以外的所有室内、外天馈系统，包括基站天线、室内外馈线、RRU、RRU 电源线、跳线等，均纳入基站设备及天馈项目维护。

天馈系统基本概念和天线安装规范天馈系统是无线网络规划和优化中关键的一环，包含天线和与之相连传输信号的馈线。

天馈系统的各种工程参数在进行网络优化和规划时的设计是影响网络质量的根本因素。

因此，理解、学习天馈系统的基本知识是非常重要的。

下面就逐一介绍天馈系统的各种概念。

1）天线的基本概念a)天线辐射电磁波的基本原理（基本电振子的场强叠加）；当导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。

在理论上，如果导线无限小时，就形成线电流元，线电流元又被称为基本电振子。

在天线理论中，分析往往都是从基本电振子开始的，因为任何长度的线天线都可以分解为许多无限小的线电流元；而这些天线的辐射场强就是线电流元的场强叠加，因此，天线的辐射能力是随着天线的长度变化而变化的。

根据麦克斯韦方程，考虑线电流元远区场（辐射区）的情况，当两根导线的距离很接近时（左下图），两导线所产生的感应电动势几乎可以抵消，因此此时产生的总的辐射变得微弱。

但如果将两根导线张开（右下图），这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向也相同，因而此时产生的辐射较强。

当导线的长度L远小于产生的电磁波的波长时，导线的电流很小，因而所产生的辐射也很微弱.；而当导线的长度增大到可与波长相比拟时，导线上的电流就显著增加，此时就能形成较强的辐射。

我们把能产生较强辐射的直导线称为振子。

当两根导线的粗细和长度相等时，这样的振子叫做对称振子。

当振子的每臂长度为四分之一波长，全长为二分之一波长时，称为半波对称振子（见下图）。

当振子的全长与波长相等的振子，称为全波对称振子。

将振子折合起来的，称之为折合振子。

对称振子是工程中用到的最简单的天线，它可以作为独立的天线使用，也可以作为复杂天线阵的组成部分或面天线的馈源。

对称振子的方向性比基本电振子强一些，但仍然很弱。

因此，为了加强某一方向的辐射强度，往往要把好几副天线摆在一起构成天线阵。
