对变压器各种储油柜的分析X关建平(巴彦淖尔电业局,内蒙古临河 015000) 摘 要:随着电力行业的快速发展,变压器储油柜不断更新,分析各种储油柜在运行中状况。
针对不同储油柜优缺点的分析,对维护不同变压器储油柜提供参考。
关键词:变压器;各种储油柜;分析 中图分类号: 文献标识码:A 文章编号:1006—7981(2012)13—0080—02 变压器储油柜分为开启式、隔膜式、胶囊式、纵向伸缩波纹膨胀器式和横向伸缩波纹膨胀器式储油柜。
开启式储油柜在110kV及以上电压等级的变压器上基本淘汰。
变压器隔膜式储油柜采用专用耐变压器油的橡胶涂覆织物制作,使用时装配在大型变压器油枕内,隔绝变压器油和空气的接触,阻止油的热氧化、劣化,保护变压器不受有害成份的侵蚀,提高变压器的使用寿命,减少变压器的检修次数。
胶囊式储油柜是在普通的储油柜内部装一个耐油的尼龙胶囊袋,将变压器本体内的变压器油与空气隔离开,有效地减慢变压器油的老化,从而起到保护油质的作用。
其工作方式是胶囊袋内部气体通过呼吸管及吸湿器与大气相通,胶囊袋的底面紧贴在储油柜的油面上,使胶囊袋与油面之间没有空气,当油面变化时,胶囊袋也会随之膨胀和压缩。
为了使变压器油与空气完全隔绝,这种储油柜的油位指示系统亦采用特殊结构,即在柜底部附有一个压油袋(小胶囊袋),压油袋装有与变压器本体牌号相同的变压器油,并且与储油柜油相隔离,仅供油表油位指示使用。
在油表(玻璃管)下端有一根连管,它连接着压油袋和油表,变压器运行时油表呼吸塞处于开启状态,当储油柜的油位变化时,小胶囊袋受到的压力也发生变化,使油位指示发生相应变化。
正常情况下,储油柜油面与油表油面均受到一个大气压力,因此变压器本体油面和油表的油面高度相等,但是由于某些原因,在实际应用中,有时会出现油表的油位高度与本体油面高度不一致的现象,这种现象称之为假油位,假油位的存在将影响变压的安全经济运行。
造成假油位的原因很多,最常见的原因就是在胶囊袋外部与变压器油之间有空气,当油温升高时,胶囊袋外部与变压器油之间的空气受热膨胀,压力升高,胶囊袋被压缩,待胶囊袋被压缩到极限之后,堵住了呼吸管与储油柜的接口,这时,在有限空间内,随着温度的升高,储油柜上部的空气压力将超过一个大气压(此时油表上部还是一个大气压),从而使油表的油位突然上升,严重时油会从油标呼吸气塞冒出,但此时变压器本体的实际油位还是正常状况。

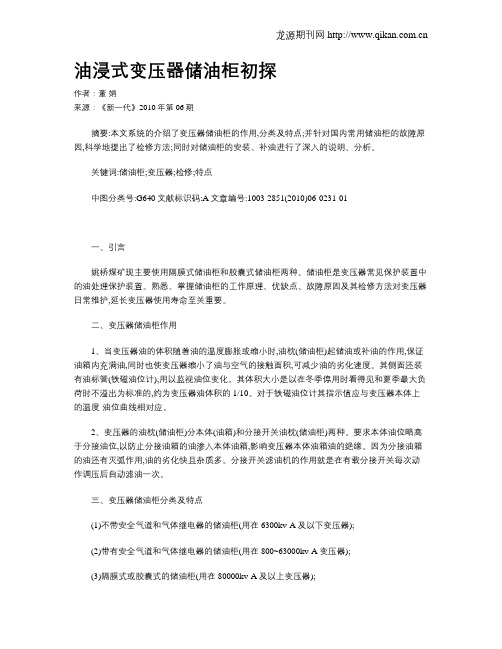

油浸式变压器储油柜初探作者：董娟来源：《新一代》2010年第06期摘要:本文系统的介绍了变压器储油柜的作用,分类及特点;并针对国内常用储油柜的故障原因,科学地提出了检修方法;同时对储油柜的安装、补油进行了深入的说明、分析。
关键词:储油柜;变压器;检修;特点中图分类号:G640文献标识码:A文章编号:1003-2851(2010)06-0231-01一、引言姚桥煤矿现主要使用隔膜式储油柜和胶囊式储油柜两种。
储油柜是变压器常见保护装置中的油处理保护装置。
熟悉、掌握储油柜的工作原理、优缺点、故障原因及其检修方法对变压器日常维护,延长变压器使用寿命至关重要。
二、变压器储油柜作用1、当变压器油的体积随着油的温度膨胀或缩小时,油枕(储油柜)起储油或补油的作用,保证油箱内充满油,同时也使变压器缩小了油与空气的接触面积,可减少油的劣化速度。
其侧面还装有油标管(铁磁油位计),用以监视油位变化。
其体积大小是以在冬季停用时看得见和夏季最大负荷时不溢出为标准的,约为变压器油体积的1/10。
对于铁磁油位计其指示值应与变压器本体上的温度-油位曲线相对应。
2、变压器的油枕(储油柜)分本体(油箱)和分接开关油枕(储油柜)两种。
要求本体油位略高于分接油位,以防止分接油箱的油渗入本体油箱,影响变压器本体油箱油的绝缘。
因为分接油箱的油还有灭弧作用,油的劣化快且杂质多。
分接开关滤油机的作用就是在有载分接开关每次动作调压后自动滤油一次。
三、变压器储油柜分类及特点(1)不带安全气道和气体继电器的储油柜(用在6300kv·A及以下变压器);(2)带有安全气道和气体继电器的储油柜(用在800~63000kv·A变压器);(3)隔膜式或胶囊式的储油柜(用在80000kv·A及以上变压器);我矿现主要使用隔膜式储油柜和胶囊式储油柜两种。
双密封防渗漏隔膜式储油柜是有两个半圆体构成的,其中装有一个半圆式隔膜,隔膜浮在油面上,岁随油面的变化而浮动,使油面与大气分开,从而起到调节油量和阻止油与大气接触。
油浸式变压器安装使用说明书1.适用范围本说明书适用于S9～S11-M-30～3150/10 型油浸式配电变压器,对于电压35kV，容量≤6300kVA及以下结构相似的电力变压器亦可参照使用。
产品型号说明S □ - M- □ / □电压等级kV额定容量kVA全“密”封式性能水平代号(或称设计序号)“三”相2 ．变压器结构简介2．1铁心铁心的硅钢片采用优质冷轧取向30Q120 或30QG105牌号，全斜接缝，步进式三级接缝结构型式，铁心侧面涂以聚胺脂胶，上下铁轭用槽钢夹紧，上下夹件间用螺杆拉紧。
2．2 线圈导线采用无氧铜，扁线为ZB-0.45，圆线为QQ-2，高压线圈为层式，低压线圈按容量可分为≤500kVA为层式，≥ 630kVA为新型螺旋式，首末层加强绝缘，层间绝缘用双面点胶纸，保证线圈经过干燥处理后形成一个有机整体。
2．3器身绝缘铁心窗口内线圈上端增加一个25mm 厚的层压纸板圈，不但加强了主绝缘强度，而且提高了线圈轴向的动稳定性。
2．4 引线原则上高压分接线采用改进后的条型无励磁调压分接开关，针对容量小分接多的接线采用条形中部无励磁调压分接开关。
高压套管一律采用穿缆式，低压套管采用复合式，电流≥1600A 时采用短尾套管。
2．5 油箱 2000kVA 及以下为长方形波纹油箱，2500kVA 及以上为桶式油箱，散热器装置分别为波纹片或片式散热器。
2．6 总装配压力释放阀—开启式变压器容量≥315kVA 安装，密封式变压器皆安装。
气体继电器—变压器容量≥800kVA 安装气体继电器。
温度控制器—变压器容量≥10O0kVA 安装。
储油柜—开启式变压器均装，密封式变压器不安装，在油箱盖上增加一个油位指示表。
管式油位计—无储油柜全密封变压器均装，安装在变压器油箱箱盖上部，显示油箱内的油位。
3.运输3.1变压器至安装地点主要运输方式为汽运，运输时变压器中装满变压器油，影响运输尺寸界限的较大组件单独运输到现场安装，对于易损件如吸湿器等及出厂的随机文件单独包装随变压器主体发运，较大件如散热器，简易包装随变压器主体发运。
外油式储油柜一、产品介绍新型外油式变压器储油柜(WY型)是我公司针对电力行业新开发的一种全密封储油柜，采用柔性不锈钢波纹补偿原理，不但能对变压器因温差引起油体积变化进行补偿，而且能确保变压器油与空气绝对隔离，从而确保变压器安全运行。
WY型新一代外油式变压器储油柜膨胀单元采用先进超柔性（δ=0.5）不锈钢波纹弹性材料，并通过钟表式油位计直观、正确、可靠反映储油柜的实际油位。
储油柜有高低油位报警装置真实反映储油柜的油位安全状况，起到油位安全双保险作用。
优化的设计方案及先进的制造工艺，保证了产品的安全、实用、可靠，不断满足客户要求。
二、产品结构及工作原理2.1 产品结构：2.2 工作原理：WY型外油式储油柜采用钟表式油位显示器及高低油位报警装置，对不同温度下油位进行全程监控，确保变压器油位安全可靠。
WY型新型外油式储油柜，从产品结构图可以看出波纹膨胀单元内腔是与大气相通，其左端为自由伸缩的活动区，右端通过焊接与端板固定将油腔密封，变压器油在波纹膨胀单元外部与柜体之间通过下部连接口与变压器邮箱相通，波纹膨胀单元内部是空气，通过呼吸口与外界大气相通。
当变压器油温上升时，变压器油体积相应膨胀，油通过进油管道蝶阀进入柜体波纹膨胀单元通过自身的柔性不锈钢波纹的收缩使膨胀的油体积得到释放，波纹膨胀单元收缩时，通过传导工具将收缩的距离在钟表式油位计上显示出来。
波纹膨胀单元设有机械限位及限位开关，当波纹膨胀单元触动限位开关时，就会接通最高油位报警信号，发出限位报警。
注：以下是紧接第2页-2.2 工作原理的文字当变压器油位下降时，变压器油体积随之收缩，促使波纹膨胀单元自动伸展，波纹膨胀单元自动伸展时，通过传导工具将伸展的距离在钟表油位计上显示出来，当油位低于最低油位报警时，会产生自动报警，报警信号从接线盒上输出。
由于整个储油柜是密封状态，所以无论油体积膨胀或收缩，油始终与外界保持空气隔绝，具有良好的柔性弹性波纹膨胀单元及时实现对体积补偿，避免了变压器产生过大的负压，保护了变压器自身的各易渗漏点。
